  1. 9 指令功能及汇编语言程序设计（三）

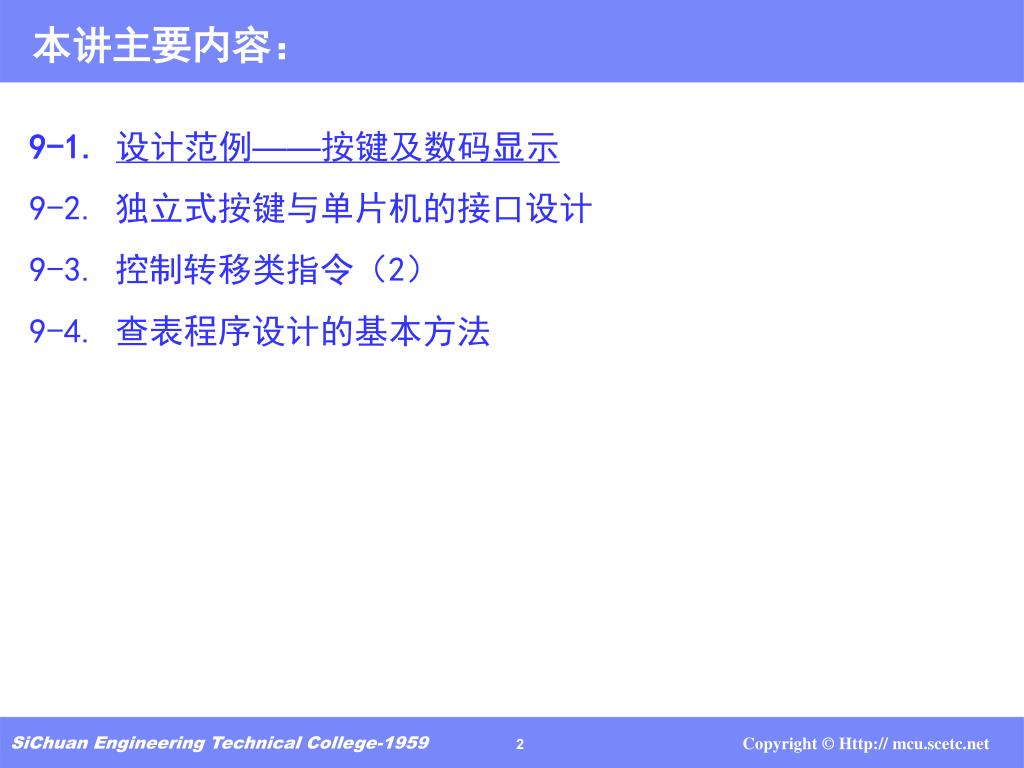

  2. 本讲主要内容： 9-1. 设计范例——按键及数码显示 9-2. 独立式按键与单片机的接口设计 9-3. 控制转移类指令（2） 9-4. 查表程序设计的基本方法 SiChuan Engineering Technical College-1959

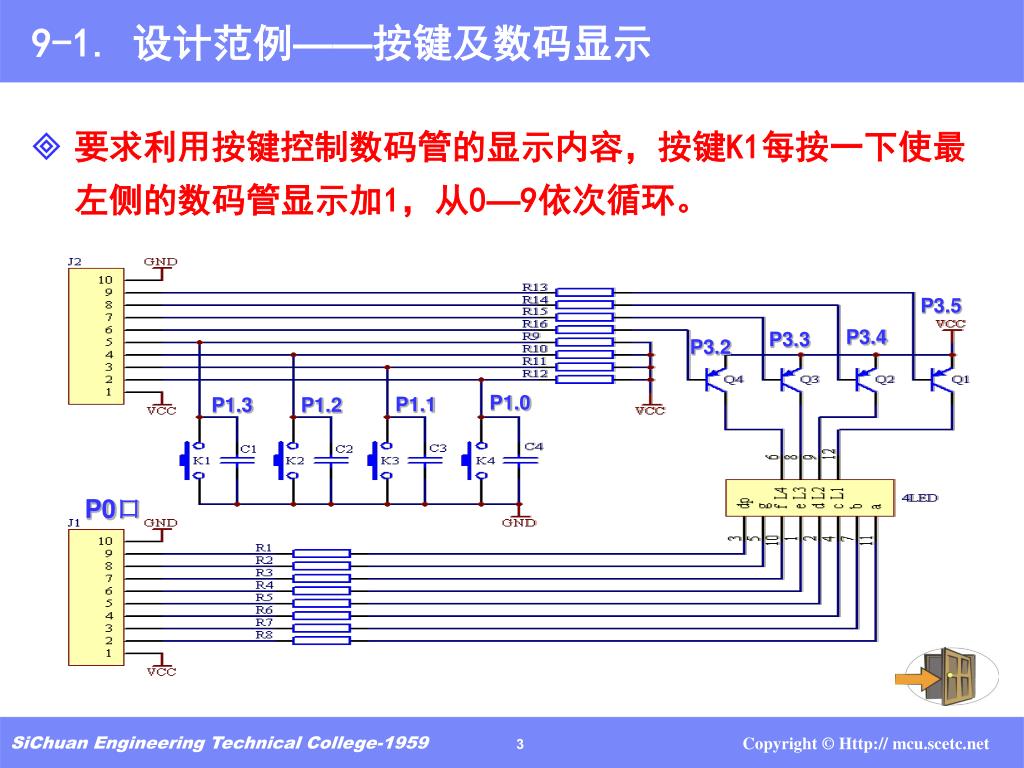

  3. 9-1. 设计范例——按键及数码显示 P3.5 P3.4 P3.3 P3.2 P1.0 P1.1 P1.3 P1.2 P0口 • 要求利用按键控制数码管的显示内容，按键K1每按一下使最左侧的数码管显示加1，从0—9依次循环。 SiChuan Engineering Technical College-1959

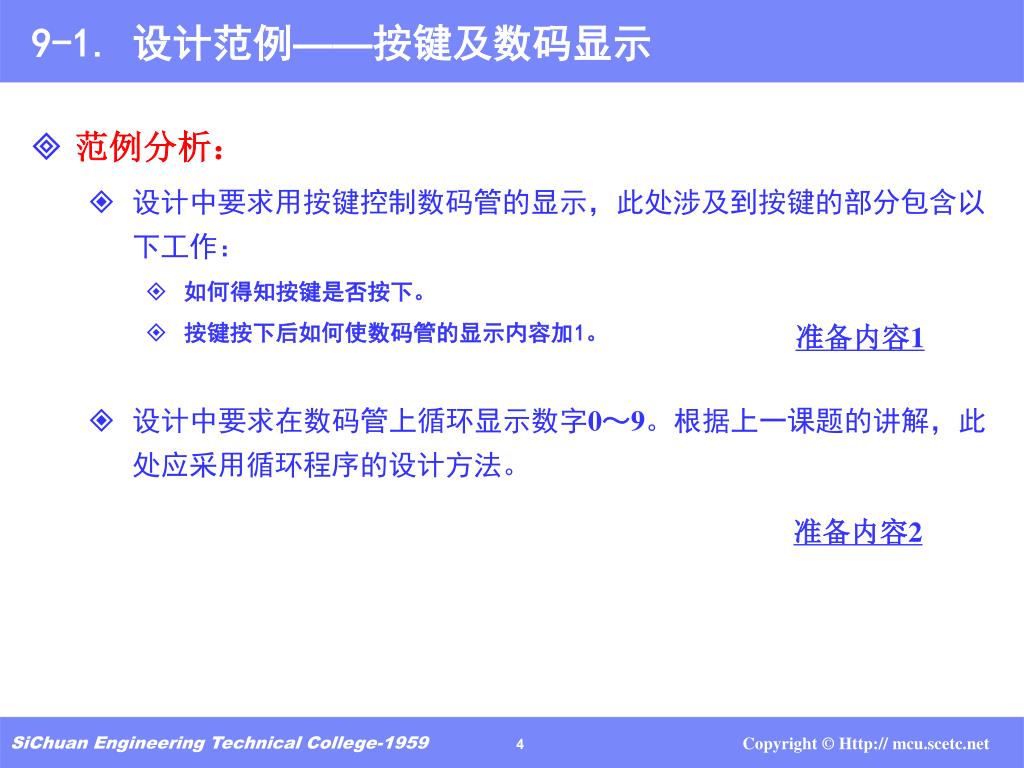

  4. 9-1. 设计范例——按键及数码显示 • 范例分析： • 设计中要求用按键控制数码管的显示，此处涉及到按键的部分包含以下工作： • 如何得知按键是否按下。 • 按键按下后如何使数码管的显示内容加1。 • 设计中要求在数码管上循环显示数字0～9。根据上一课题的讲解，此处应采用循环程序的设计方法。 准备内容1 准备内容2 SiChuan Engineering Technical College-1959

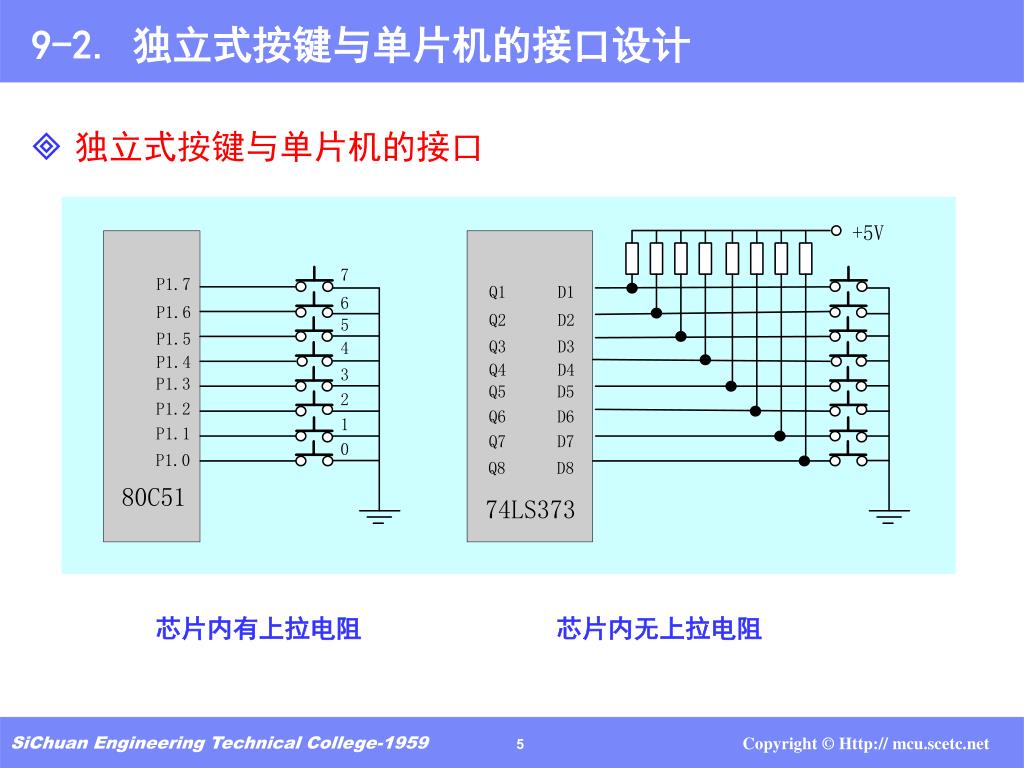

  5. 9-2. 独立式按键与单片机的接口设计 • 独立式按键与单片机的接口 芯片内有上拉电阻 芯片内无上拉电阻 SiChuan Engineering Technical College-1959

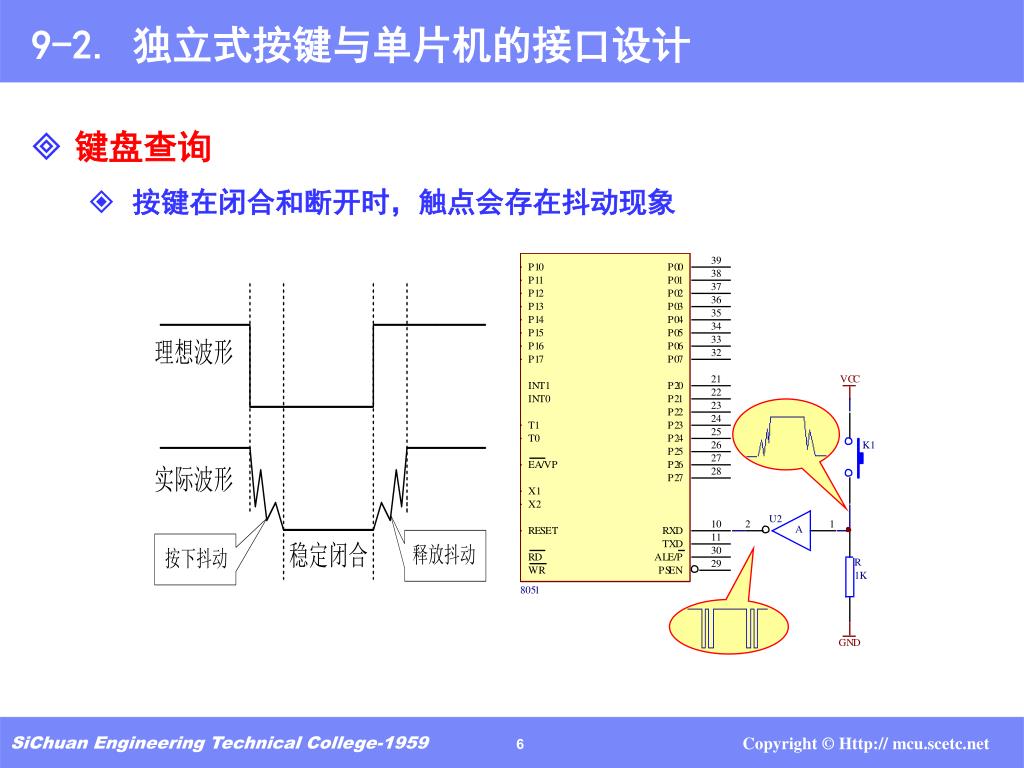

  6. 9-2. 独立式按键与单片机的接口设计 • 键盘查询 • 按键在闭合和断开时，触点会存在抖动现象 SiChuan Engineering Technical College-1959

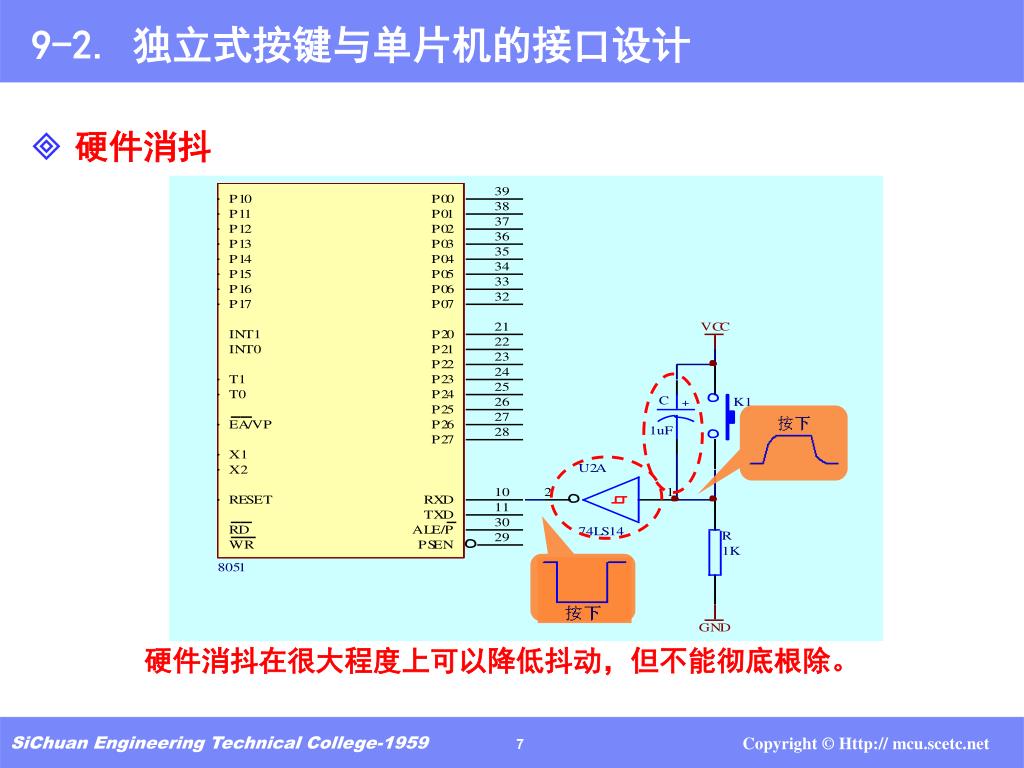

  7. 9-2. 独立式按键与单片机的接口设计 • 硬件消抖 硬件消抖在很大程度上可以降低抖动，但不能彻底根除。 SiChuan Engineering Technical College-1959

  8. 9-2. 独立式按键与单片机的接口设计 注意此处所查的电平状态要取决于电路特点。这一点十分重要。 N P3.0=0 用什么指令实现呢？ Y 延 时 N P3.0=0 Y 按键没按下 按键按下 • 软件消抖 上图所用的软件消抖方法 SiChuan Engineering Technical College-1959

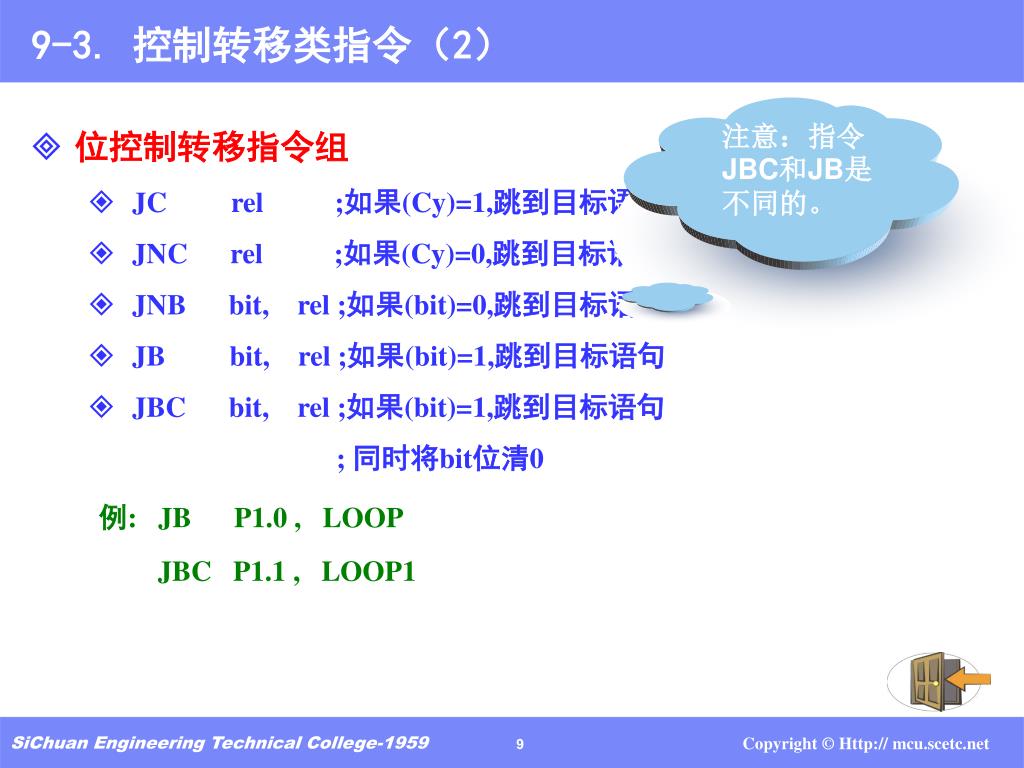

  9. 9-3. 控制转移类指令（2） 注意：指令JBC和JB是不同的。 • 位控制转移指令组 • JC rel ;如果(Cy)=1,跳到目标语句 • JNC rel ;如果(Cy)=0,跳到目标语句 • JNB bit, rel ;如果(bit)=0,跳到目标语句 • JB bit, rel ;如果(bit)=1,跳到目标语句 • JBC bit, rel ;如果(bit)=1,跳到目标语句 ; 同时将bit位清0 例: JB P1.0 , LOOP JBC P1.1 , LOOP1 SiChuan Engineering Technical College-1959

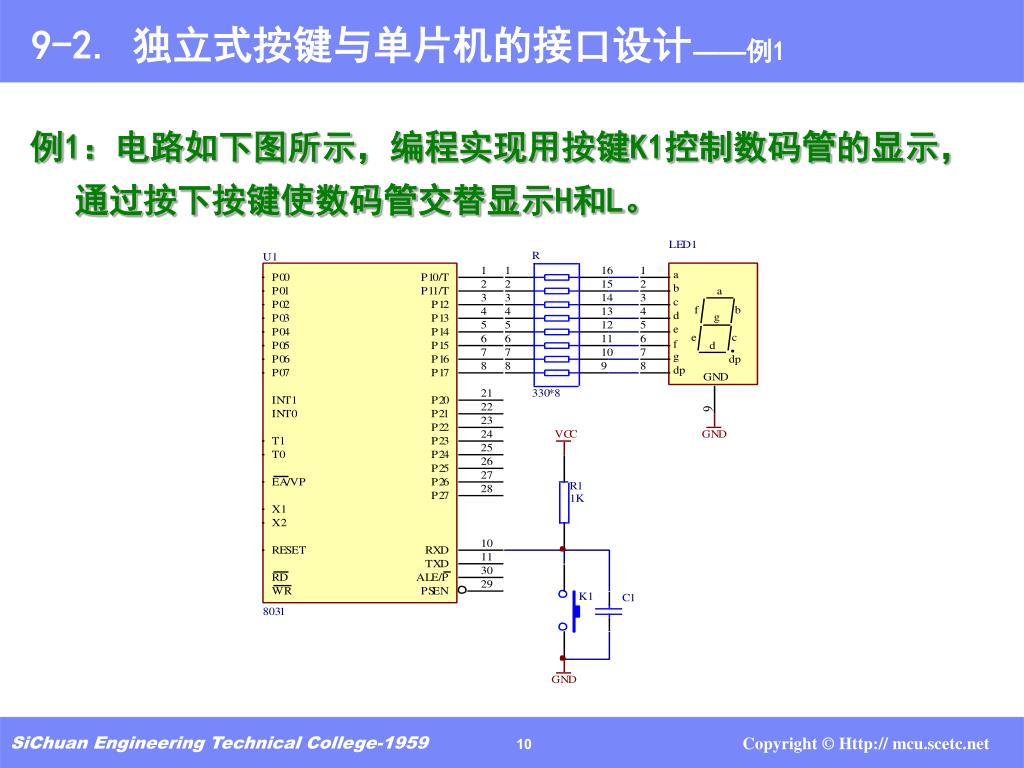

  10. 9-2. 独立式按键与单片机的接口设计——例1 例1：电路如下图所示，编程实现用按键K1控制数码管的显示，通过按下按键使数码管交替显示H和L。 SiChuan Engineering Technical College-1959

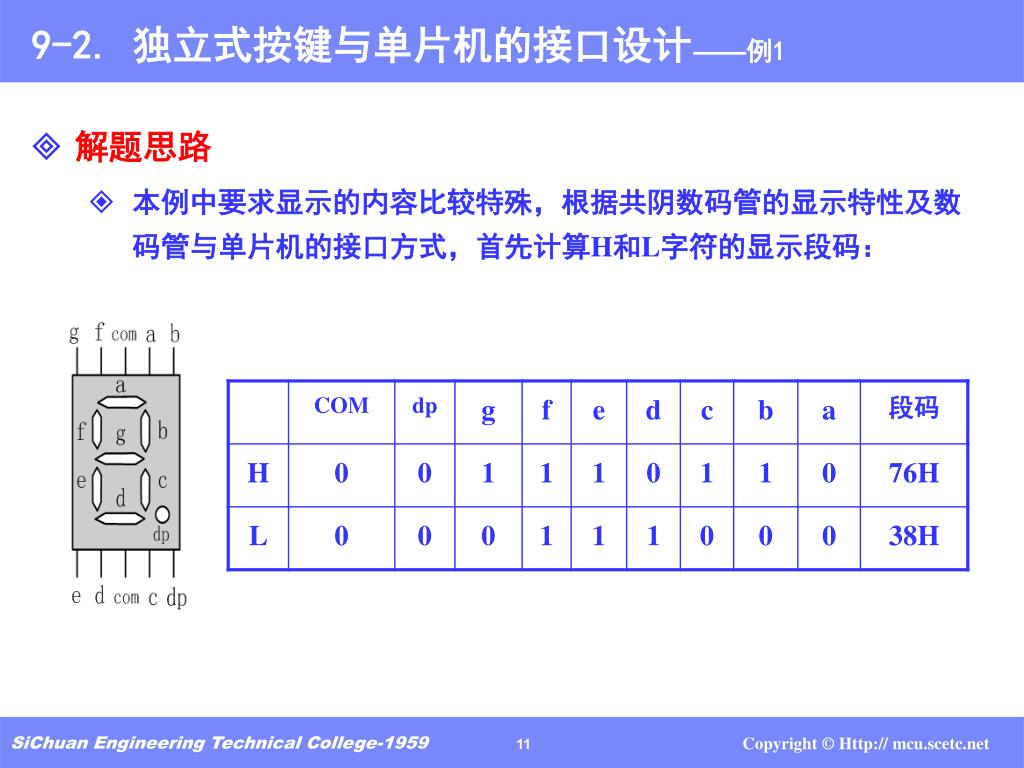

  11. 9-2. 独立式按键与单片机的接口设计——例1 • 解题思路 • 本例中要求显示的内容比较特殊，根据共阴数码管的显示特性及数码管与单片机的接口方式，首先计算H和L字符的显示段码： SiChuan Engineering Technical College-1959

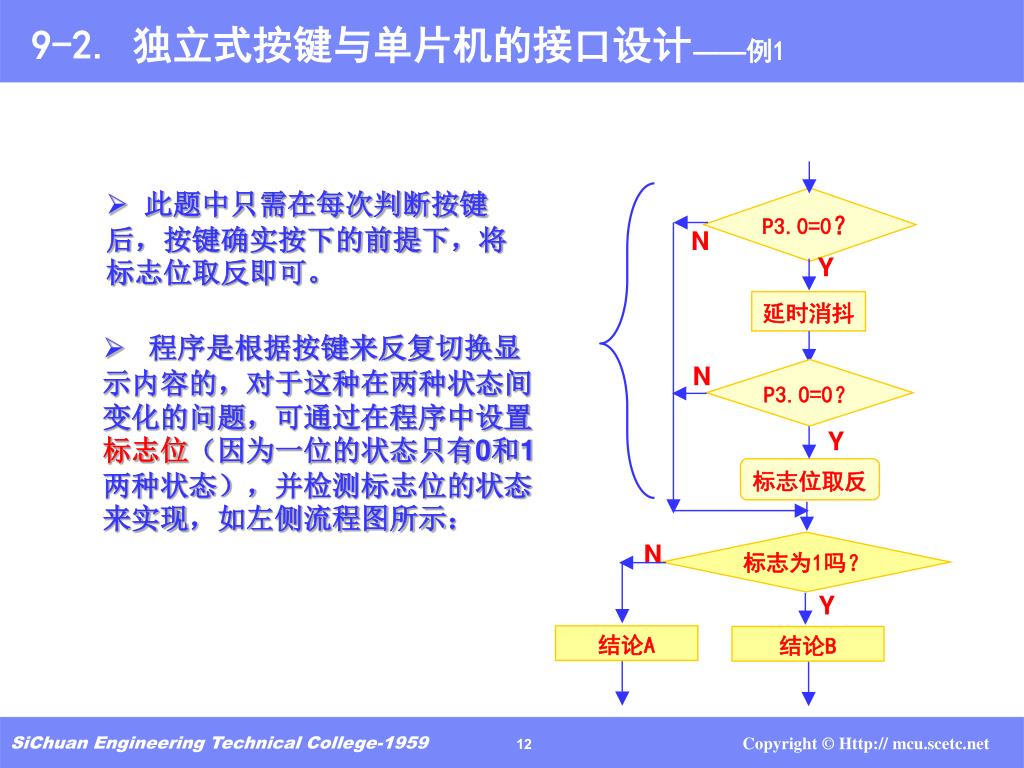

  12. 9-2. 独立式按键与单片机的接口设计——例1 P3.0=0？ N Y 延时消抖 N P3.0=0？ Y 标志位取反 标志为1吗？ N Y 结论A 结论B • 此题中只需在每次判断按键后，按键确实按下的前提下，将标志位取反即可。 • 程序是根据按键来反复切换显示内容的，对于这种在两种状态间变化的问题，可通过在程序中设置标志位（因为一位的状态只有0和1两种状态），并检测标志位的状态来实现，如左侧流程图所示： SiChuan Engineering Technical College-1959

  13. 9-2. 独立式按键与单片机的接口设计——例1 P3.0=0？ N Y 延时消抖 F0是什么？ N P3.0=0？ Y 标志位取反 标志为1吗？ N Y 结论A 结论B ORG 0000H MAIN：MOV P1，#00H CLR F0；将标志位F0清0作准备 KEY：JB P3.0，JCBZ LCALL DEL12 JB P3.0，JCBZ CPL F0 JCBZ: JNB F0，XH MOV P1，#38H；显示L SJMP KEY XH： MOV P1，#76H；显示H SJMP KEY SiChuan Engineering Technical College-1959

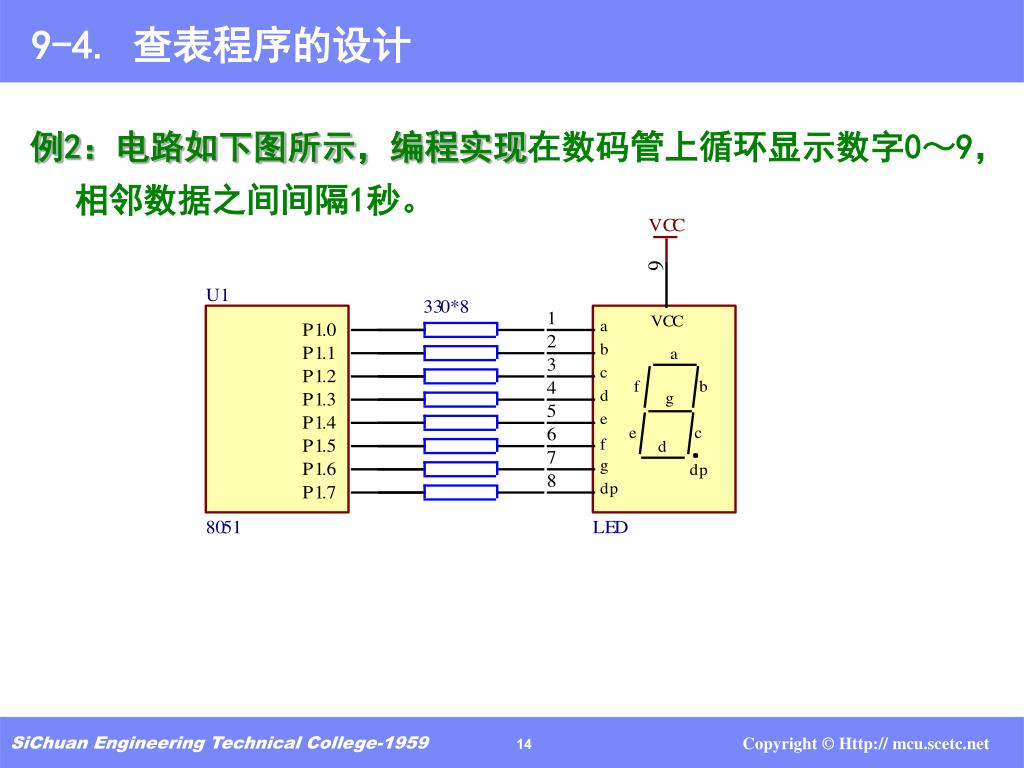

  14. 9-4. 查表程序的设计 例2：电路如下图所示，编程实现在数码管上循环显示数字0～9，相邻数据之间间隔1秒。 SiChuan Engineering Technical College-1959

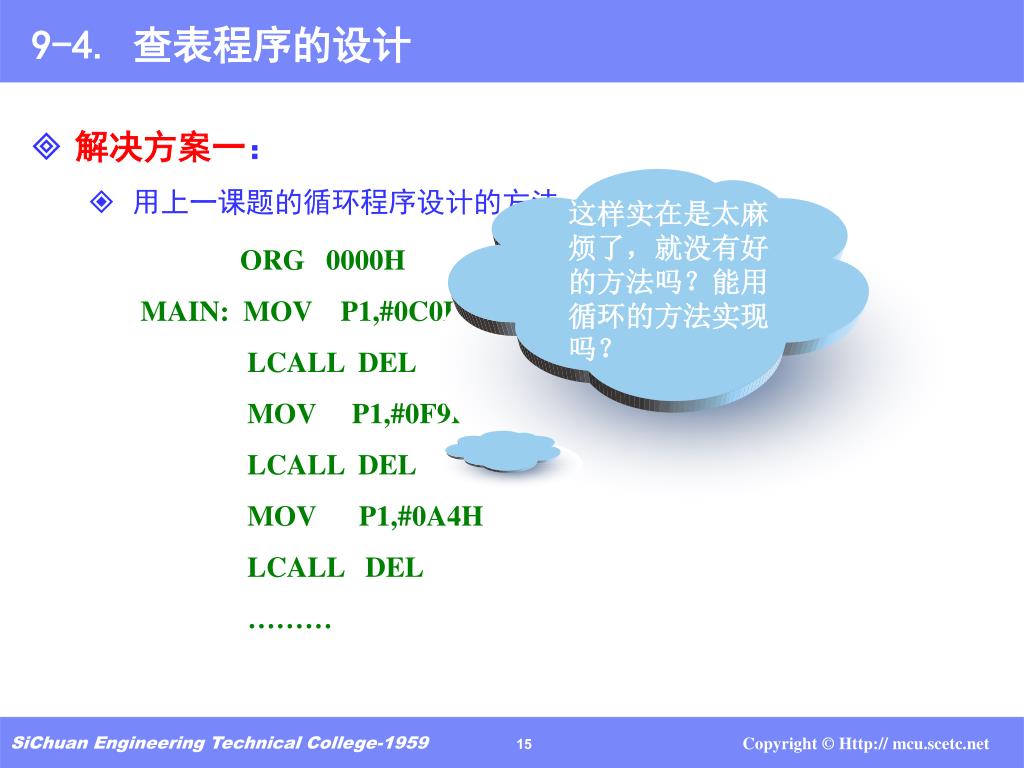

  15. 9-4. 查表程序的设计 这样实在是太麻烦了，就没有好的方法吗？能用循环的方法实现吗？ • 解决方案一： • 用上一课题的循环程序设计的方法 ORG 0000H MAIN: MOV P1,#0C0H LCALL DEL MOV P1,#0F9H LCALL DEL MOV P1,#0A4H LCALL DEL ……… SiChuan Engineering Technical College-1959

  16. 9-4. 查表程序的设计 • 可是数码管的段码有没有什么规律可找，怎么办呢？ • 对于象案例中这种规律性不是很强，或计算比较困难的程序控制，可以考虑采用查表的方法来完成。 比如：1、数码显示；2、单片机通过D/A 转换器输出正弦波 查表 程序？？ SiChuan Engineering Technical College-1959

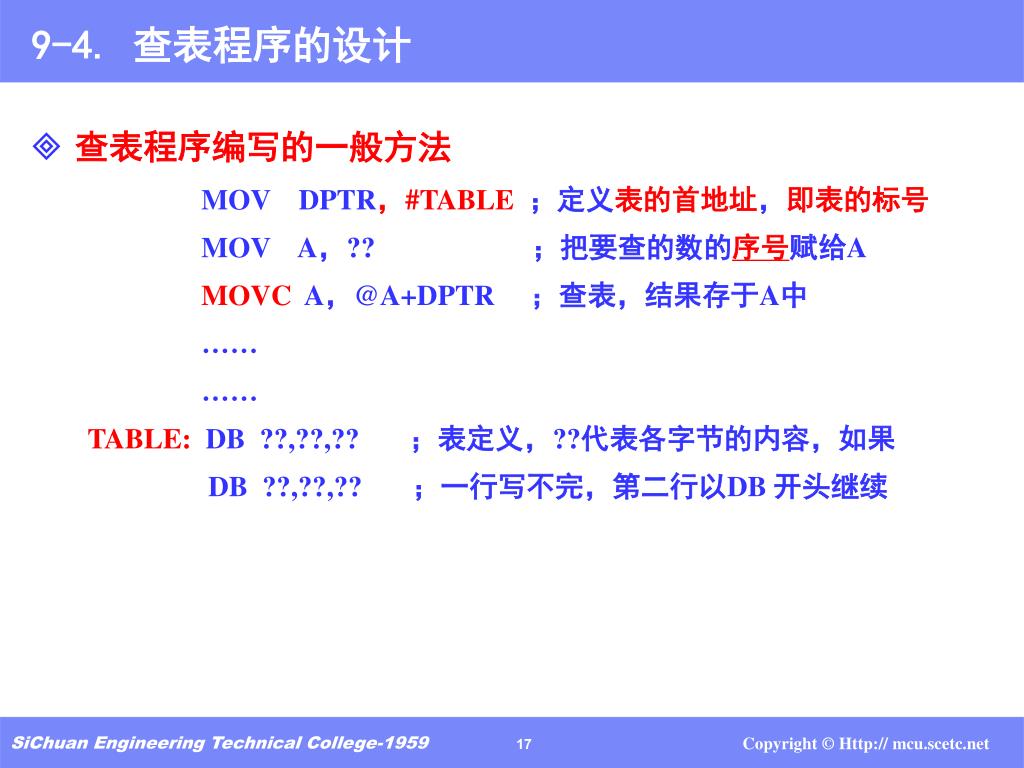

  17. 9-4. 查表程序的设计 • 查表程序编写的一般方法 MOV DPTR，#TABLE；定义表的首地址，即表的标号 MOV A，?? ；把要查的数的序号赋给A MOVC A，@A+DPTR ；查表，结果存于A中 …… …… TABLE: DB ??,??,?? ；表定义，??代表各字节的内容，如果 DB ??,??,?? ；一行写不完，第二行以DB 开头继续 SiChuan Engineering Technical College-1959

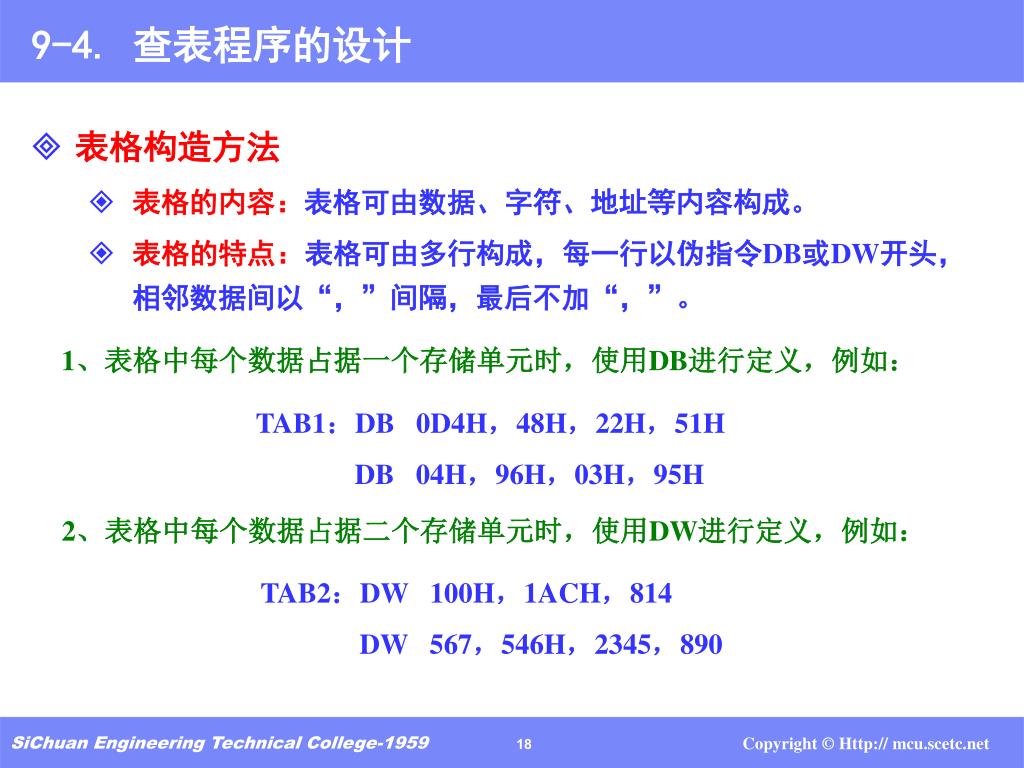

  18. 9-4. 查表程序的设计 1、表格中每个数据占据一个存储单元时，使用DB进行定义，例如： TAB1：DB 0D4H，48H，22H，51H DB 04H，96H，03H，95H 2、表格中每个数据占据二个存储单元时，使用DW进行定义，例如： TAB2：DW 100H，1ACH，814 DW 567，546H，2345，890 • 表格构造方法 • 表格的内容：表格可由数据、字符、地址等内容构成。 • 表格的特点：表格可由多行构成，每一行以伪指令DB或DW开头，相邻数据间以“，”间隔，最后不加“，”。 SiChuan Engineering Technical College-1959

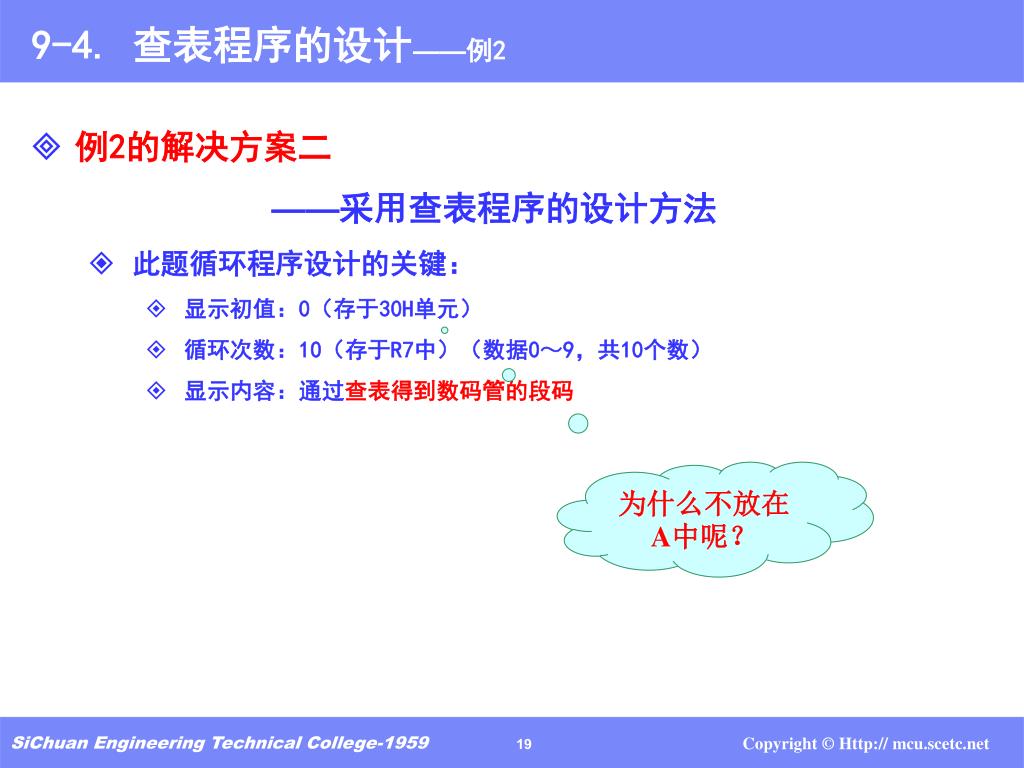

  19. 9-4. 查表程序的设计——例2 • 例2的解决方案二 ——采用查表程序的设计方法 • 此题循环程序设计的关键： • 显示初值：0（存于30H单元） • 循环次数：10（存于R7中）（数据0～9，共10个数） • 显示内容：通过查表得到数码管的段码 为什么不放在A中呢？ SiChuan Engineering Technical College-1959

  20. 9-4. 查表程序的设计——例2 ORG 0000H MAIN：MOV 30H，#00H MOV R7，#10 MOV DPTR，#TAB L1: MOV A，30H MOVC A，@A+DPTR MOV P1，A LCALL DEL INC 30H DJNZ R7，L1 SJMP MAIN SiChuan Engineering Technical College-1959

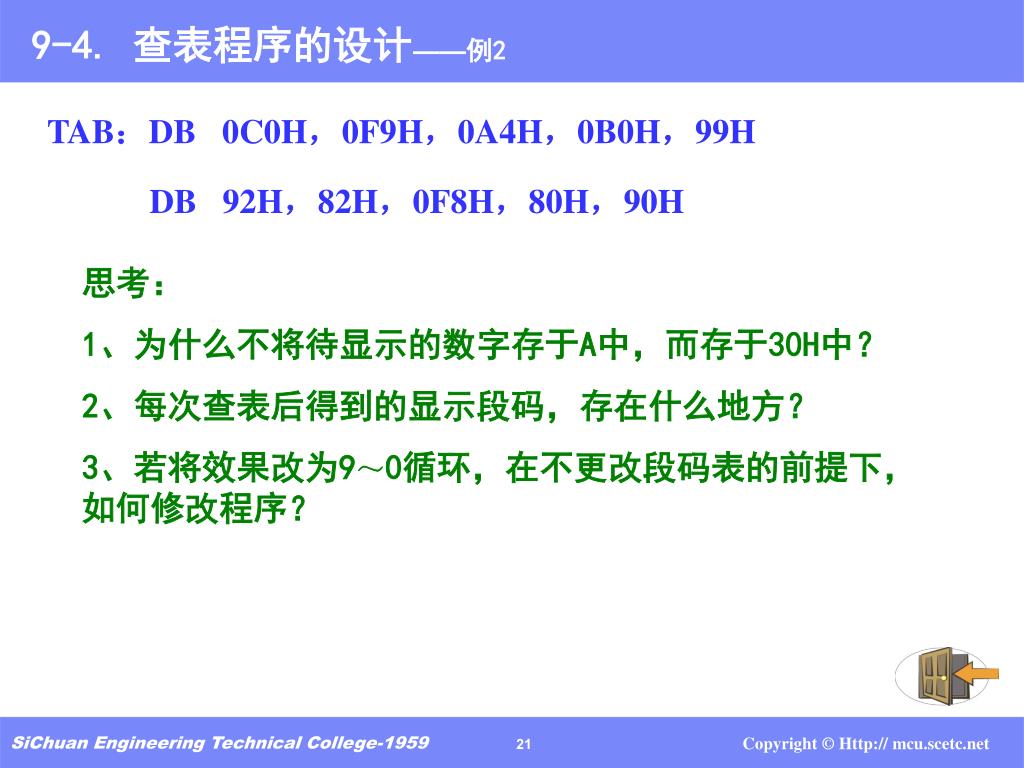

  21. 9-4. 查表程序的设计——例2 TAB：DB 0C0H，0F9H，0A4H，0B0H，99H DB 92H，82H，0F8H，80H，90H 思考： 1、为什么不将待显示的数字存于A中，而存于30H中？ 2、每次查表后得到的显示段码，存在什么地方？ 3、若将效果改为9～0循环，在不更改段码表的前提下，如何修改程序？ SiChuan Engineering Technical College-1959

  22. 9-1. 设计范例——按键及数码显示 • 参考流程: SiChuan Engineering Technical College-1959
