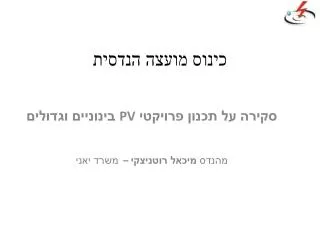

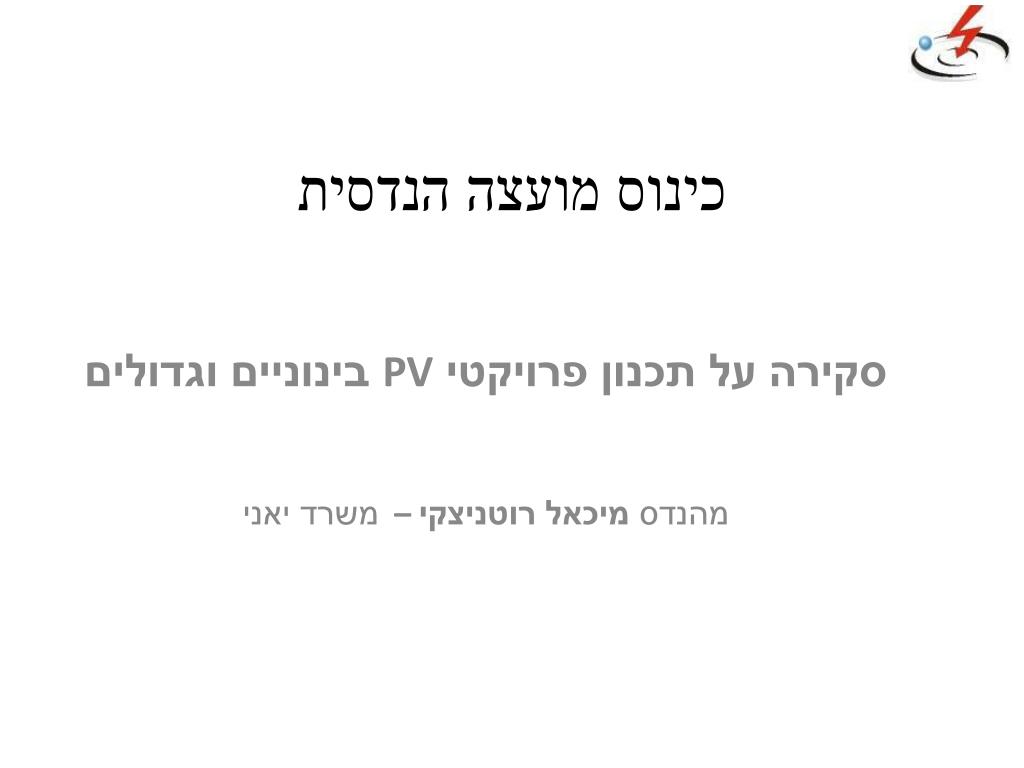

1. כינוס מועצה הנדסית סקירה על תכנון פרויקטי PV בינוניים וגדולים מהנדס מיכאל רוטניצקי – משרד יאני

2. אנרגיה מתחדשת - המספרים • מתקנים גדולים (התחברות לרשת ההולכה): • טרם פורסה הסדרה (פורסמה והוקפאה) • כבר הוגשו 13 בקשות בהספק כולל של 670 מגה וואט • סה"כ ב-PIPELINE של חח"י – קרוב ל-900 מגה • מתקנים קרקעיים בלבד • מתקנים בינוניים (התחברות לרשת החלוקה): • בקשות: 1.5 GW • רישיונות מותנים 0.265 GW • מתקנים קרקעיים / גגות

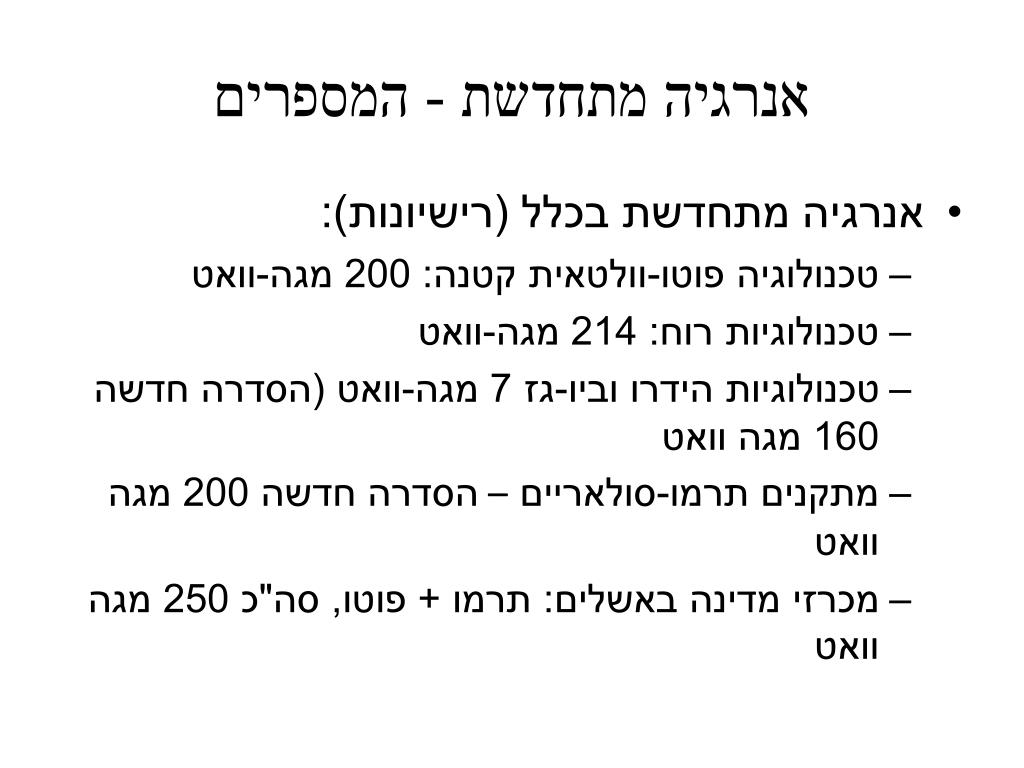

3. אנרגיה מתחדשת - המספרים • אנרגיה מתחדשת בכלל (רישיונות): • טכנולוגיה פוטו-וולטאית קטנה: 200 מגה-וואט • טכנולוגיות רוח: 214 מגה-וואט • טכנולוגיות הידרו וביו-גז 7 מגה-וואט (הסדרה חדשה 160 מגה וואט • מתקנים תרמו-סולאריים – הסדרה חדשה 200 מגה וואט • מכרזי מדינה באשלים: תרמו + פוטו, סה"כ 250 מגה וואט

4. אופיין מתח - זרם

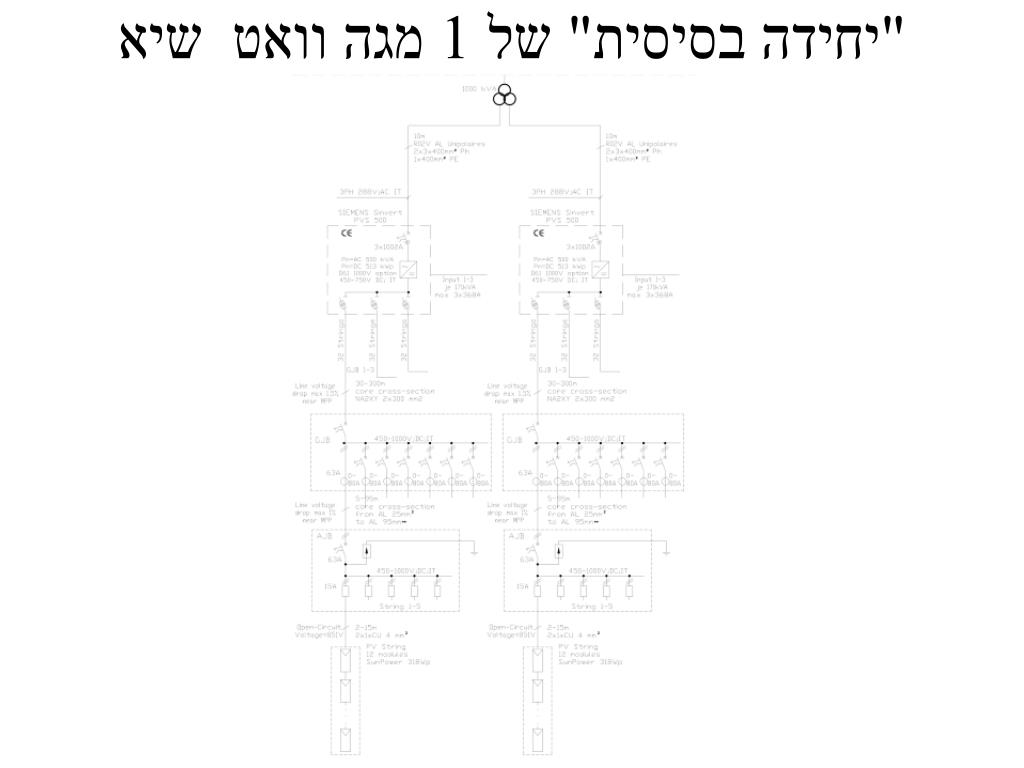

5. "יחידה בסיסית" של 1 מגה וואט שיא

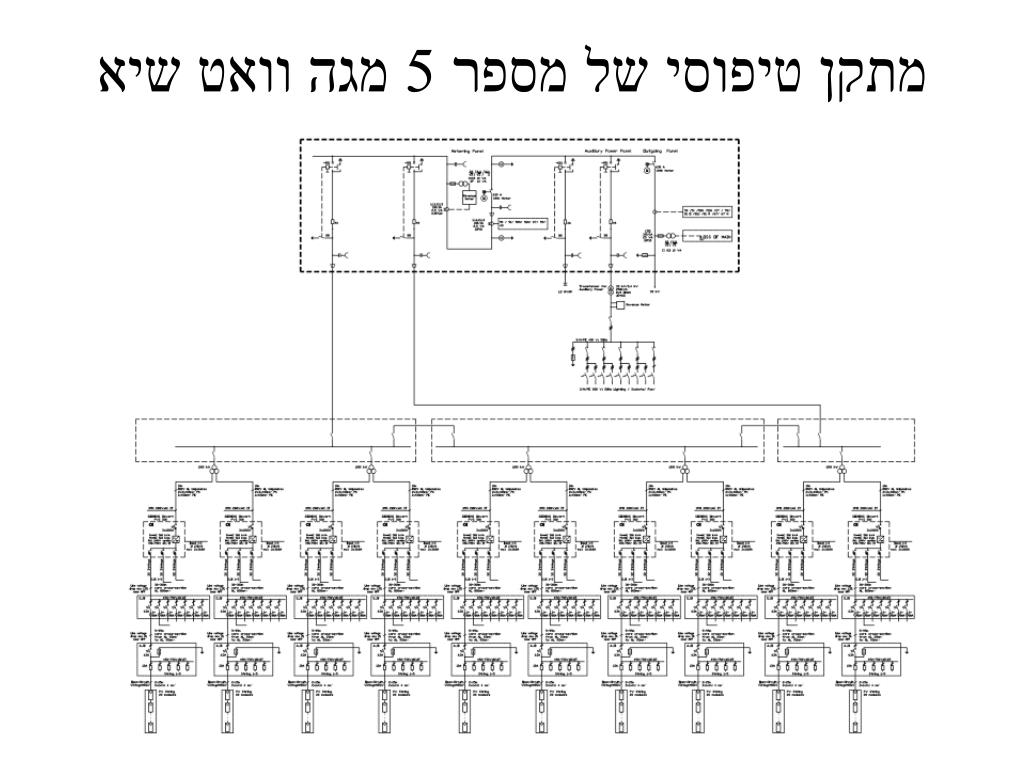

6. מתקן טיפוסי של מספר 5 מגה וואט שיא

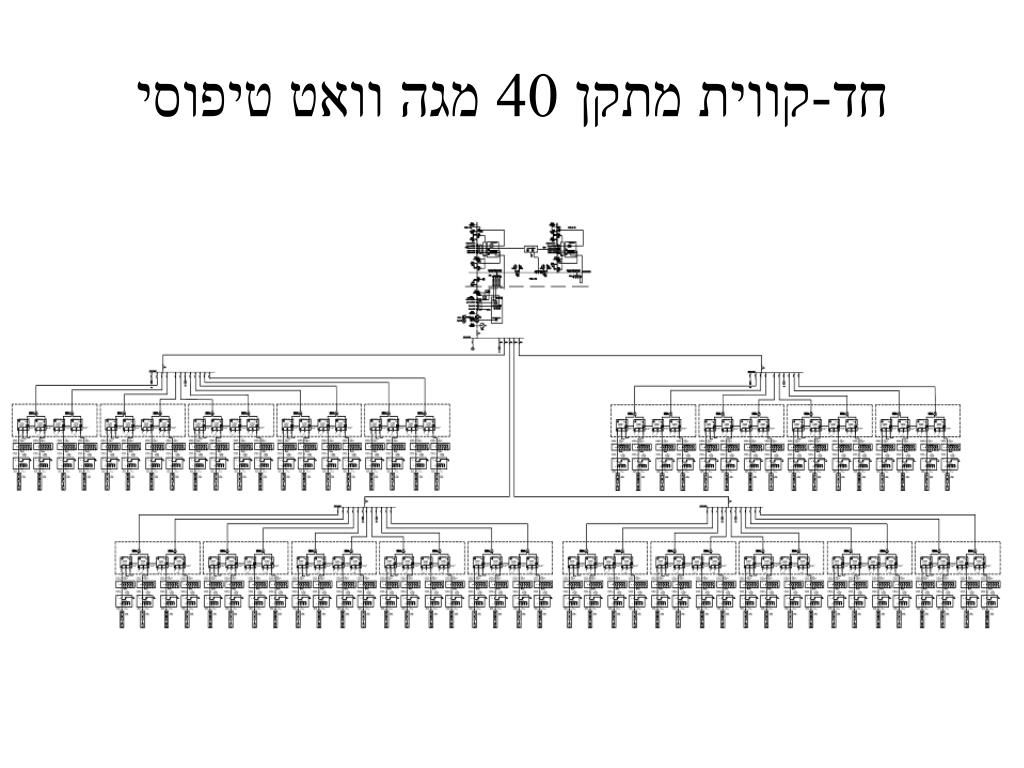

7. חד-קווית מתקן 40 מגה וואט טיפוסי

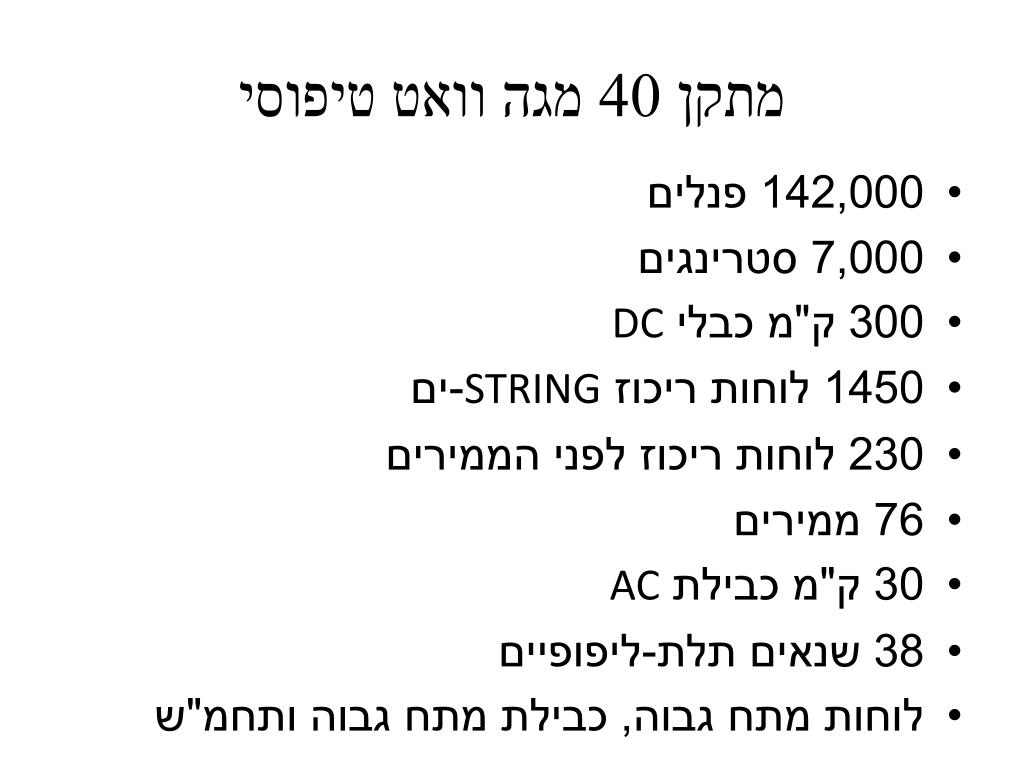

8. מתקן 40 מגה וואט טיפוסי • 142,000 פנלים • 7,000 סטרינגים • 300 ק"מ כבלי DC • 1450 לוחות ריכוז STRING-ים • 230 לוחות ריכוז לפני הממירים • 76 ממירים • 30 ק"מ כבילת AC • 38 שנאים תלת-ליפופיים • לוחות מתח גבוה, כבילת מתח גבוה ותחמ"ש

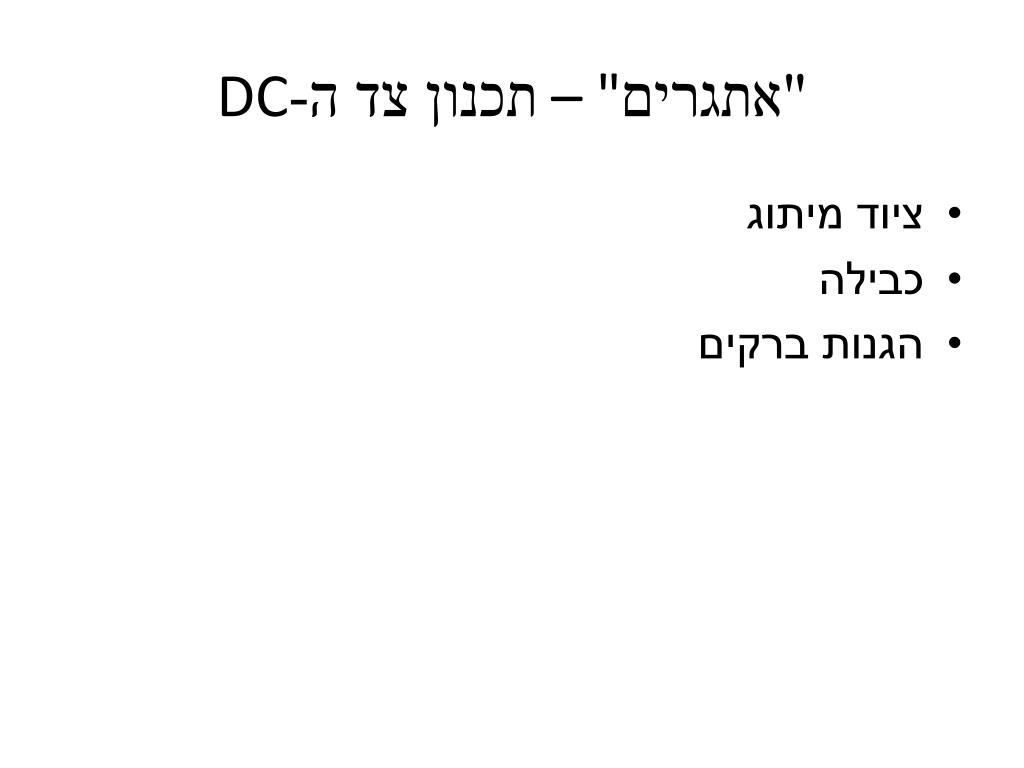

9. "אתגרים" – תכנון צד ה-DC • ציוד מיתוג • כבילה • הגנות ברקים

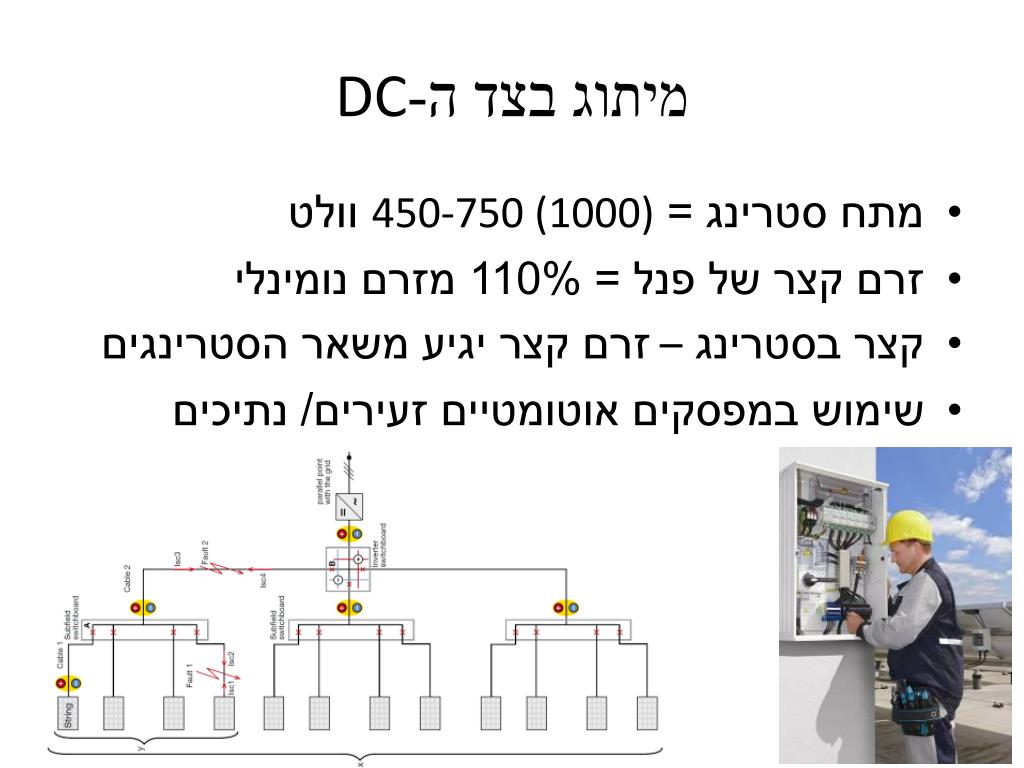

10. מיתוג בצד ה-DC • מתח סטרינג = 450-750 (1000) וולט • זרם קצר של פנל = 110% מזרם נומינלי • קצר בסטרינג – זרם קצר יגיע משאר הסטרינגים • שימוש במפסקים אוטומטיים זעירים/ נתיכים

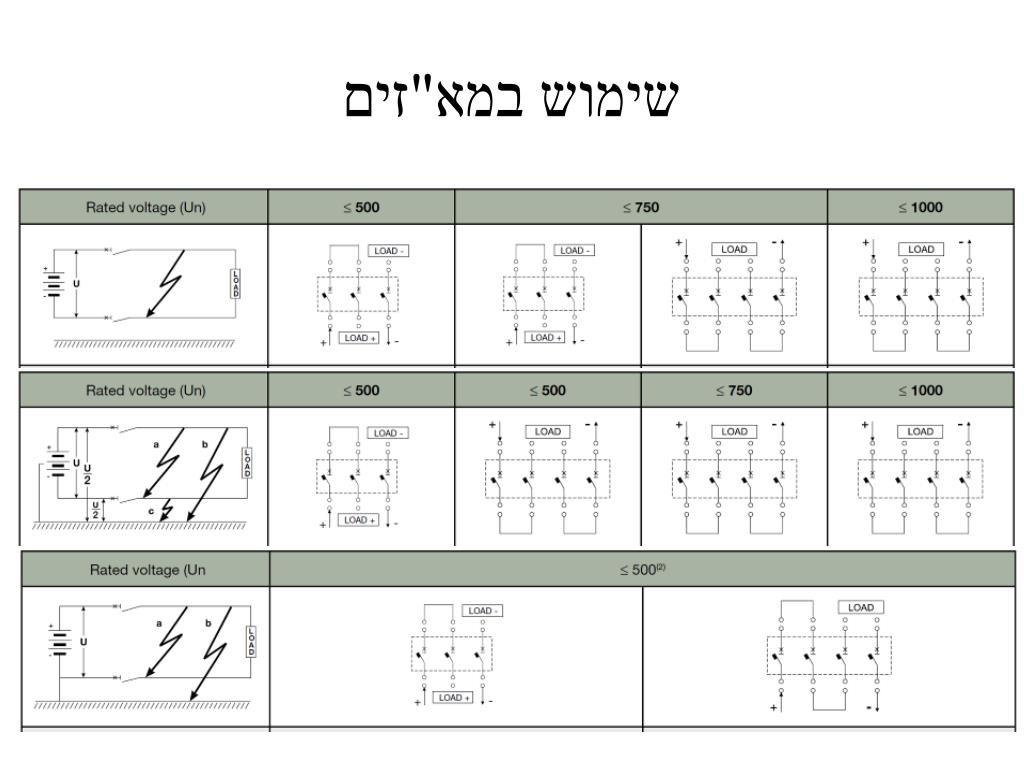

11. שימוש במא"זים

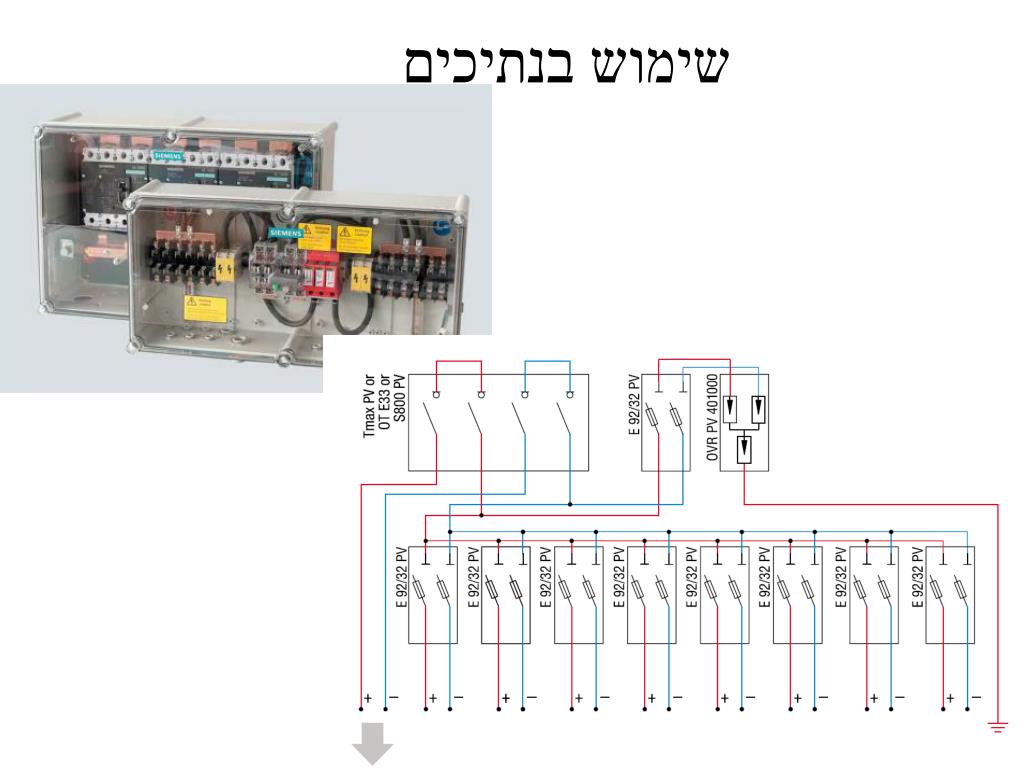

12. שימוש בנתיכים

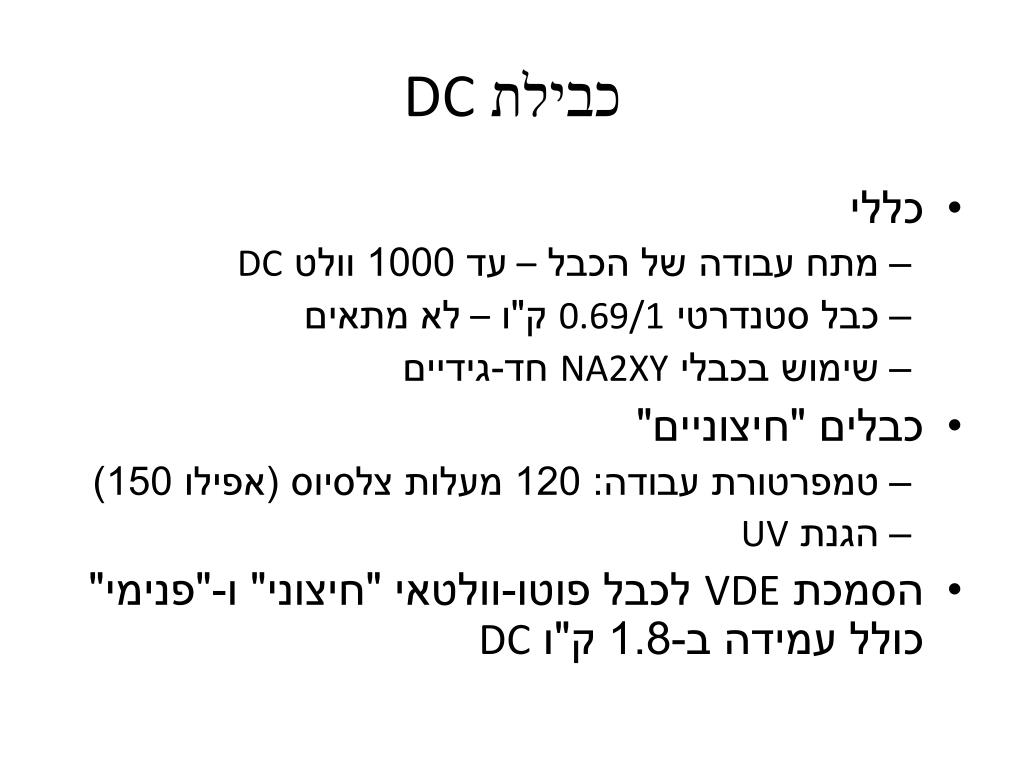

13. כבילת DC • כללי • מתח עבודה של הכבל – עד 1000 וולט DC • כבל סטנדרטי 0.69/1 ק"ו – לא מתאים • שימוש בכבלי NA2XY חד-גידיים • כבלים "חיצוניים" • טמפרטורת עבודה: 120 מעלות צלסיוס (אפילו 150) • הגנת UV • הסמכת VDE לכבל פוטו-וולטאי "חיצוני" ו-"פנימי" כולל עמידה ב-1.8 ק"ו DC

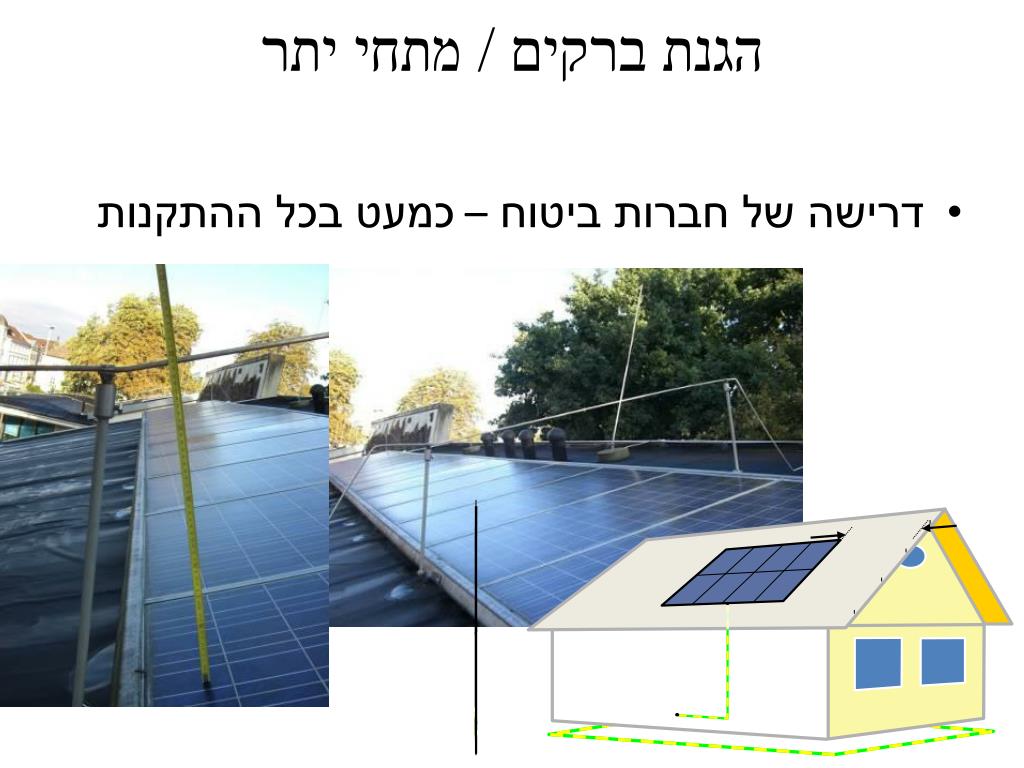

14. הגנת ברקים / מתחי יתר • דרישה של חברות ביטוח – כמעט בכל ההתקנות

15. מיקום התקנת מגני מתח יתר

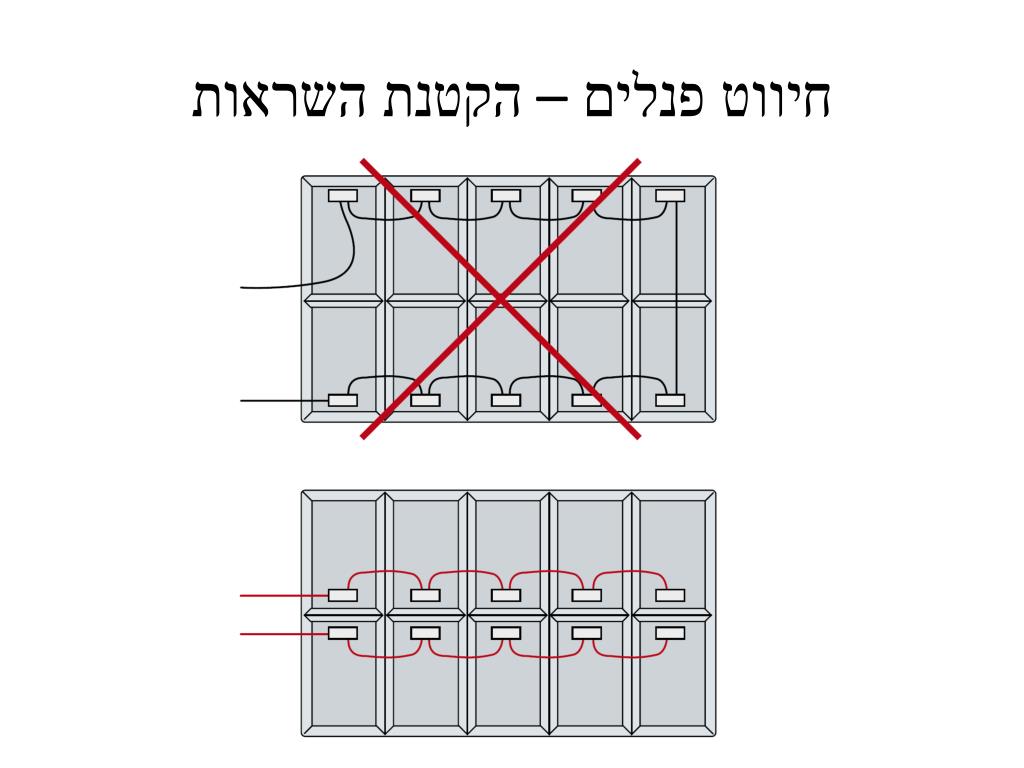

16. חיווט פנלים – הקטנת השראות

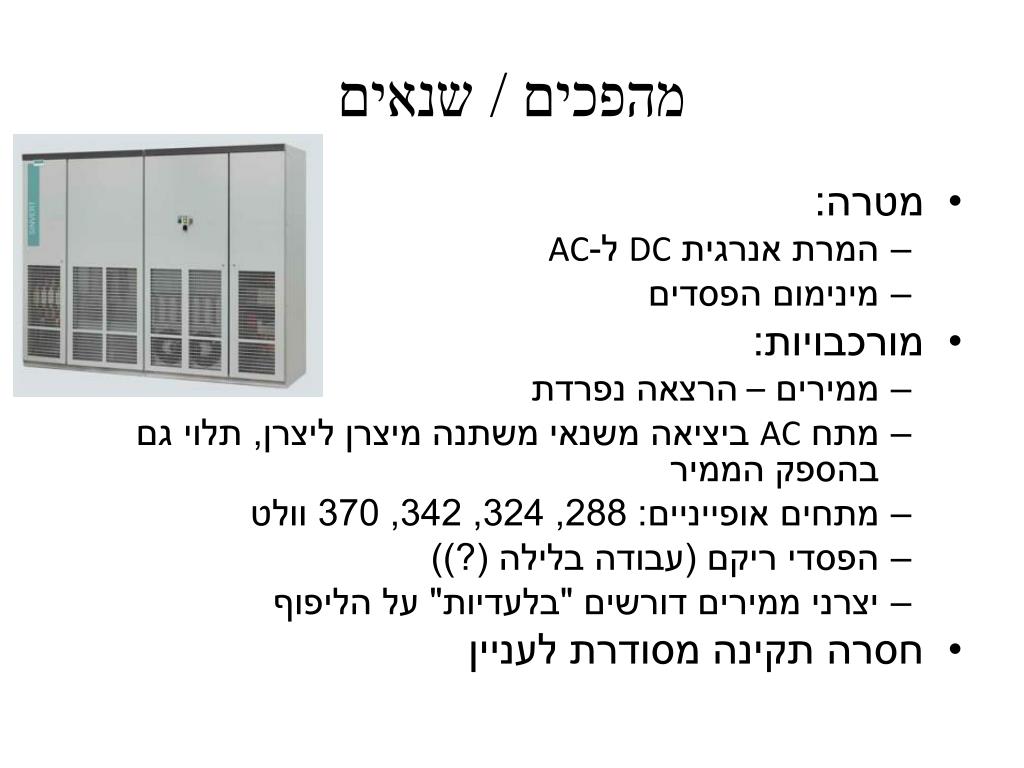

17. מהפכים / שנאים • מטרה: • המרת אנרגית DC ל-AC • מינימום הפסדים • מורכבויות: • ממירים – הרצאה נפרדת • מתח AC ביציאה משנאי משתנה מיצרן ליצרן, תלוי גם בהספק הממיר • מתחים אופייניים: 288, 324, 342, 370 וולט • הפסדי ריקם (עבודה בלילה (?)) • יצרני ממירים דורשים "בלעדיות" על הליפוף • חסרה תקינה מסודרת לעניין

18. השפעת ההרמוניות • הרמוניות במתח • הגדלת הפסדי ריקם • הגדלת רמת הרעש • צורת הגל בצד המשני (ראשוני) – איננה סינוס טהור • הרמוניות זרם • הגדלת הפסדים • התחממות מקומית בגלל פיזור לא שווה של EDDY LOSSES • התבדרות מתחי יתר

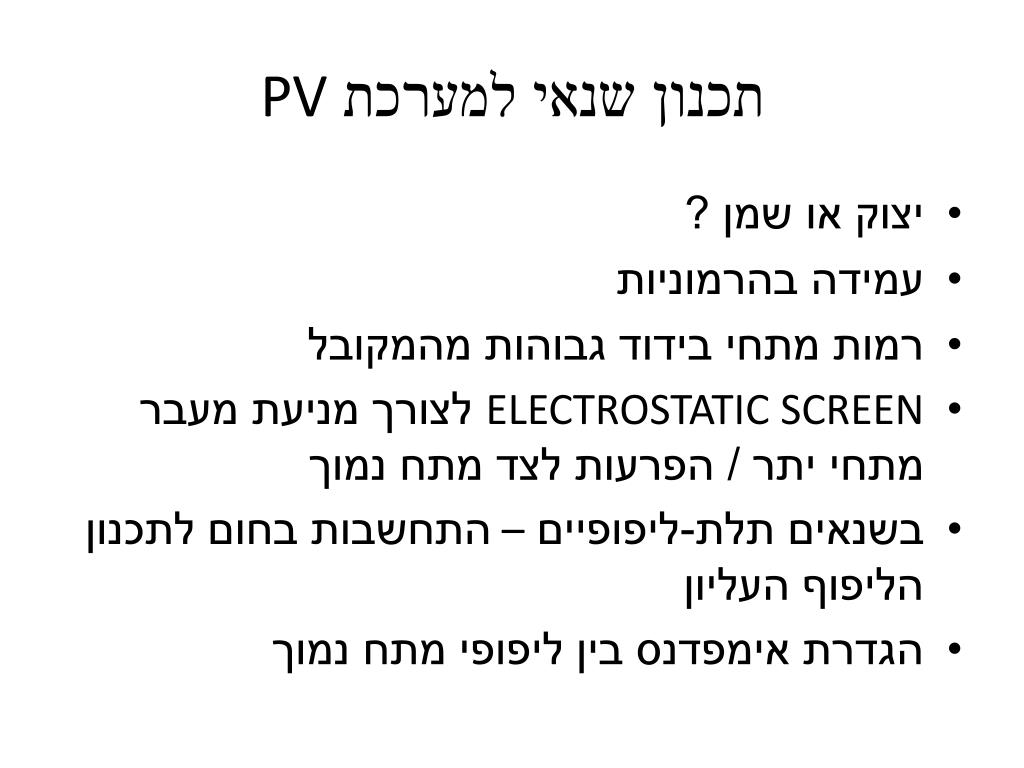

19. תכנון שנאי למערכת PV • יצוק או שמן ? • עמידה בהרמוניות • רמות מתחי בידוד גבוהות מהמקובל • ELECTROSTATIC SCREEN לצורך מניעת מעבר מתחי יתר / הפרעות לצד מתח נמוך • בשנאים תלת-ליפופיים – התחשבות בחום לתכנון הליפוף העליון • הגדרת אימפדנס בין ליפופי מתח נמוך

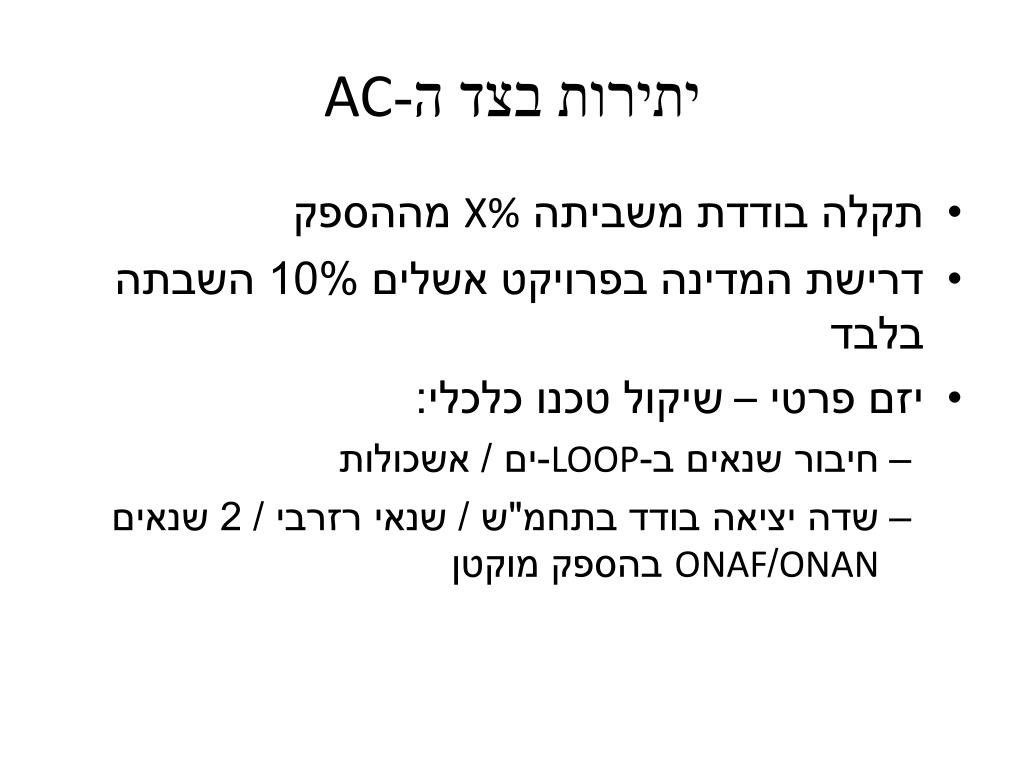

20. יתירות בצד ה-AC • תקלה בודדת משביתה X% מההספק • דרישת המדינה בפרויקט אשלים 10% השבתה בלבד • יזם פרטי – שיקול טכנו כלכלי: • חיבור שנאים ב-LOOP-ים / אשכולות • שדה יציאה בודד בתחמ"ש / שנאי רזרבי / 2 שנאים ONAN/ONAF בהספק מוקטן

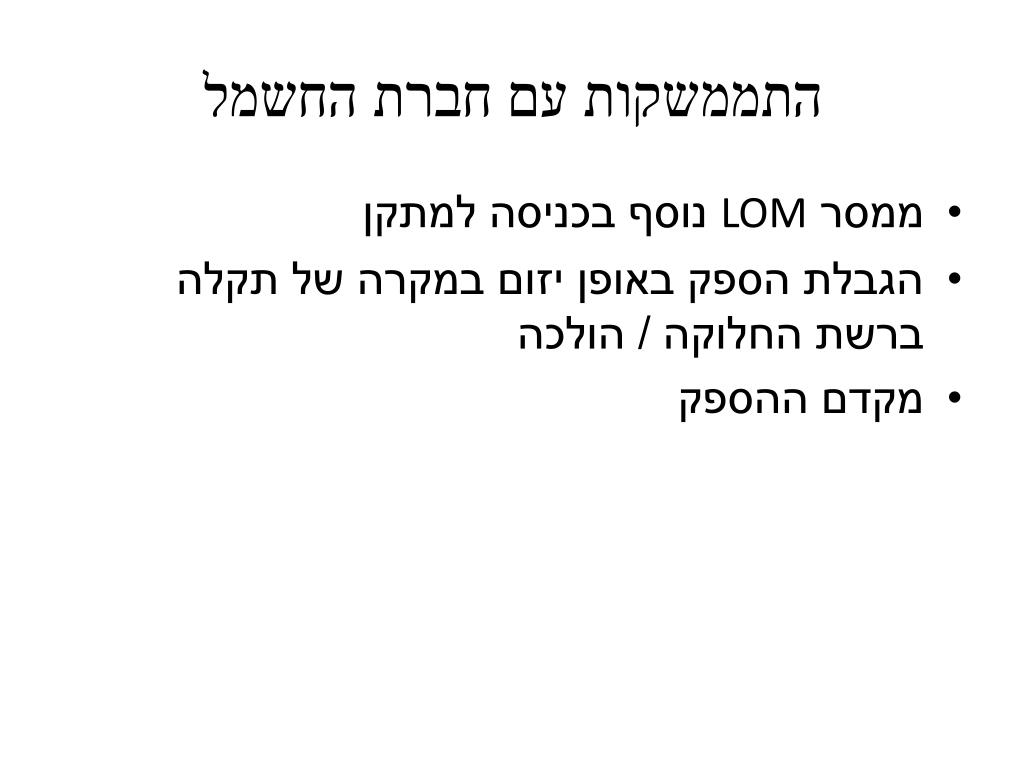

21. התממשקות עם חברת החשמל • ממסר LOM נוסף בכניסה למתקן • הגבלת הספק באופן יזום במקרה של תקלה ברשת החלוקה / הולכה • מקדם ההספק

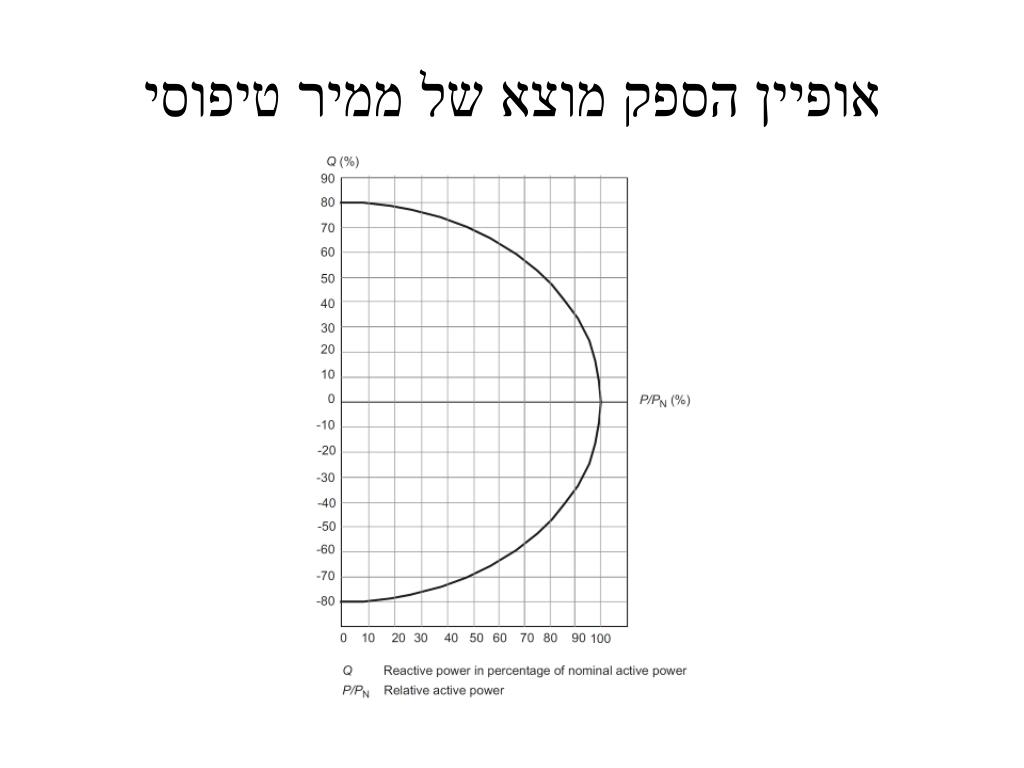

22. אופיין הספק מוצא של ממיר טיפוסי

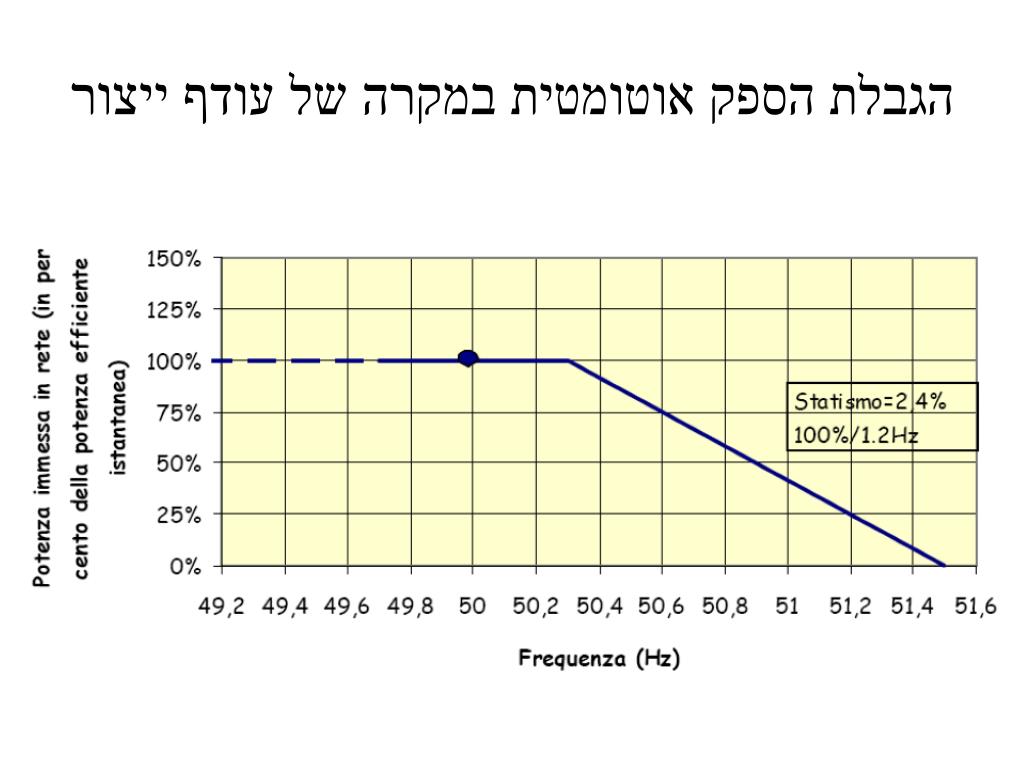

23. הגבלת הספק אוטומטית במקרה של עודף ייצור

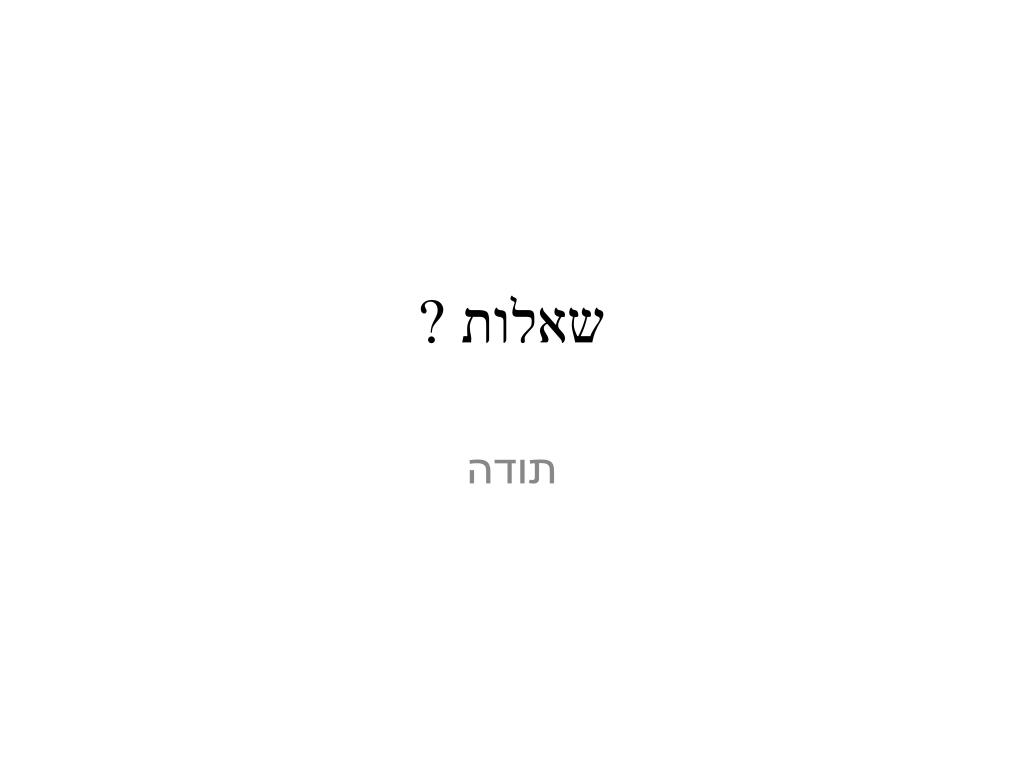

24. שאלות ? תודה
