slide1

TRAZADOS

GEOMÉTRICOS

SIMPLES

slide2

RECTAS

PERPENDICULARES

slide3

A

B

C

A

B

D

C

A

B

D

CASO 1: TRAZAR UNA PERPENDICULAR POR EL PUNTO MEDIO DE UN SEGMENTO

1.- Sea el segmento (A,B) al cual le trazaremos una perpendicular por su punto medio

2.- Haciendo centro con el compás en A y luego en B, con abertura “a ojo” mayor que la mitad de (A,B), trazamos dos arcos que se crucen entre sí, obtendremos los puntos C y D.

3.- Uniendo C con D obtendremos la perpendicular al segmento (A,B).

slide4

A

P

B

A

C

P

D

B

E

A

C

P

D

B

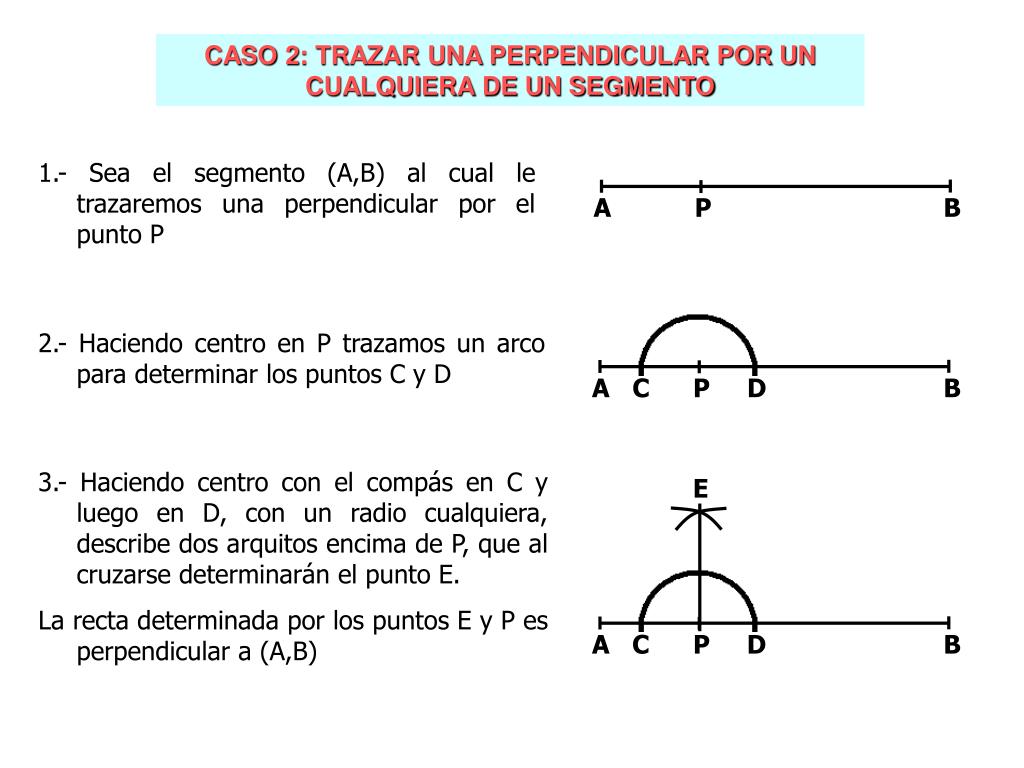

CASO 2: TRAZAR UNA PERPENDICULAR POR UN CUALQUIERA DE UN SEGMENTO

1.- Sea el segmento (A,B) al cual le trazaremos una perpendicular por el punto P

2.- Haciendo centro en P trazamos un arco para determinar los puntos C y D

3.- Haciendo centro con el compás en C y luego en D, con un radio cualquiera, describe dos arquitos encima de P, que al cruzarse determinarán el punto E.

La recta determinada por los puntos E y P es perpendicular a (A,B)

slide5

A

B

. P

A

B

. P

A

D

B

E

. P

A

D

B

E

. P

A

D

B

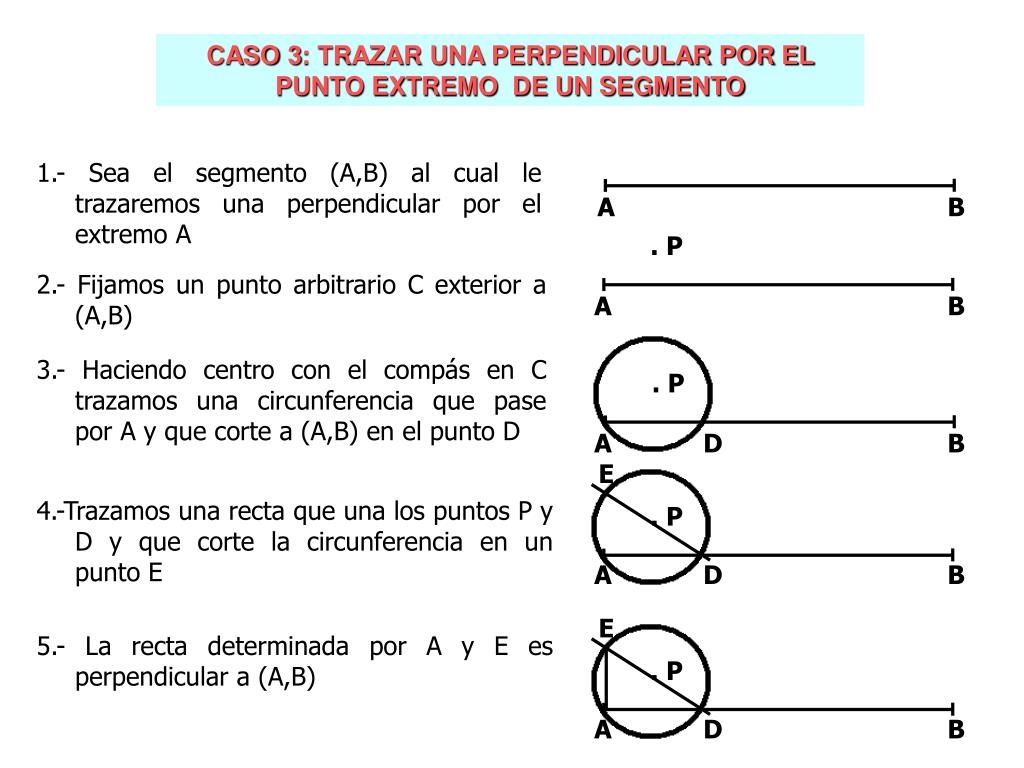

CASO 3: TRAZAR UNA PERPENDICULAR POR EL PUNTO EXTREMO DE UN SEGMENTO

1.- Sea el segmento (A,B) al cual le trazaremos una perpendicular por el extremo A

2.- Fijamos un punto arbitrario C exterior a (A,B)

3.- Haciendo centro con el compás en C trazamos una circunferencia que pase por A y que corte a (A,B) en el punto D

4.-Trazamos una recta que una los puntos P y D y que corte la circunferencia en un punto E

5.- La recta determinada por A y E es perpendicular a (A,B)

slide6

RECTAS

PARALELAS

slide7

A

A

A

A

B

B

B

B

D

C

C

D

H

1.- Sea el segmento (A,B) y H la altura a la cual queremos trazar una paralela a (A,B)

2.- Sobre el segmento (A,B) levantamos dos perpendiculares

3.- Llevamos, sobre las dos perpendiculares, la altura H, obteniendo los puntos C y D

4.- El segmento trazado de C a D es paralelo a (A,B)

slide9

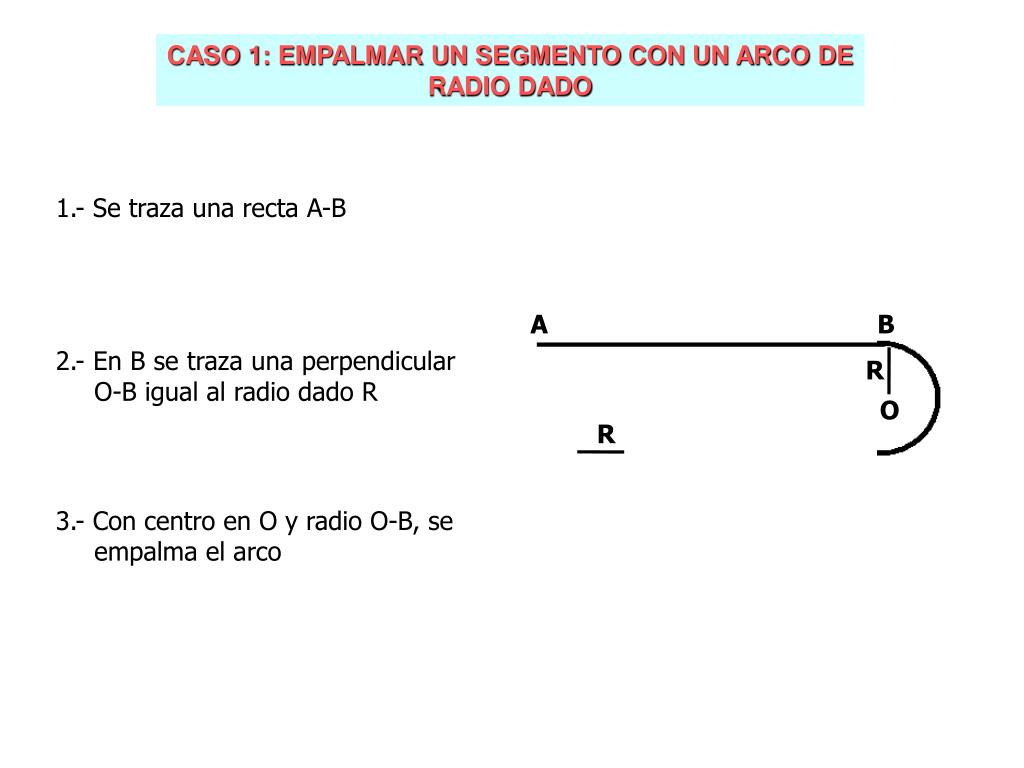

CASO 1: EMPALMAR UN SEGMENTO CON UN ARCO DE RADIO DADO

1.- Se traza una recta A-B

A

B

2.- En B se traza una perpendicular O-B igual al radio dado R

R

O

R

3.- Con centro en O y radio O-B, se empalma el arco

slide10

R

O

A

O’

R

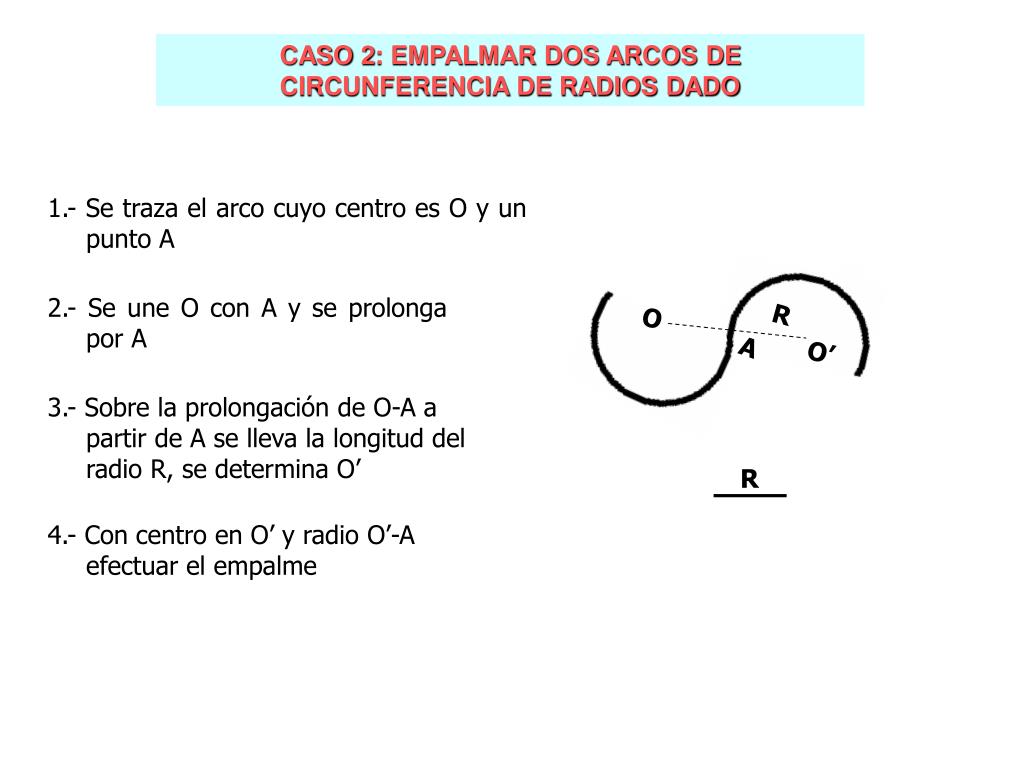

CASO 2: EMPALMAR DOS ARCOS DE CIRCUNFERENCIA DE RADIOS DADO

1.- Se traza el arco cuyo centro es O y un punto A

2.- Se une O con A y se prolonga por A

3.- Sobre la prolongación de O-A a partir de A se lleva la longitud del radio R, se determina O’

4.- Con centro en O’ y radio O’-A efectuar el empalme
