datasentre

Datasentre

SIF8076 Planl&drift av IT-systemer

Anders Christensen, IDI

planlegging av maskinrom
Plassering

Adgang

Sikkerhet

Strømforsyning

Kabling av strøm

Ventilasjon

Brannslukning

Skap (rack)

Luftsirk/kjøling

Kabelføringer

Datagulv

Merking

Kommunikasjon

Konsolltjenere

Arbeidsplasser

Verktøy

Planlegging av maskinrom
plassering

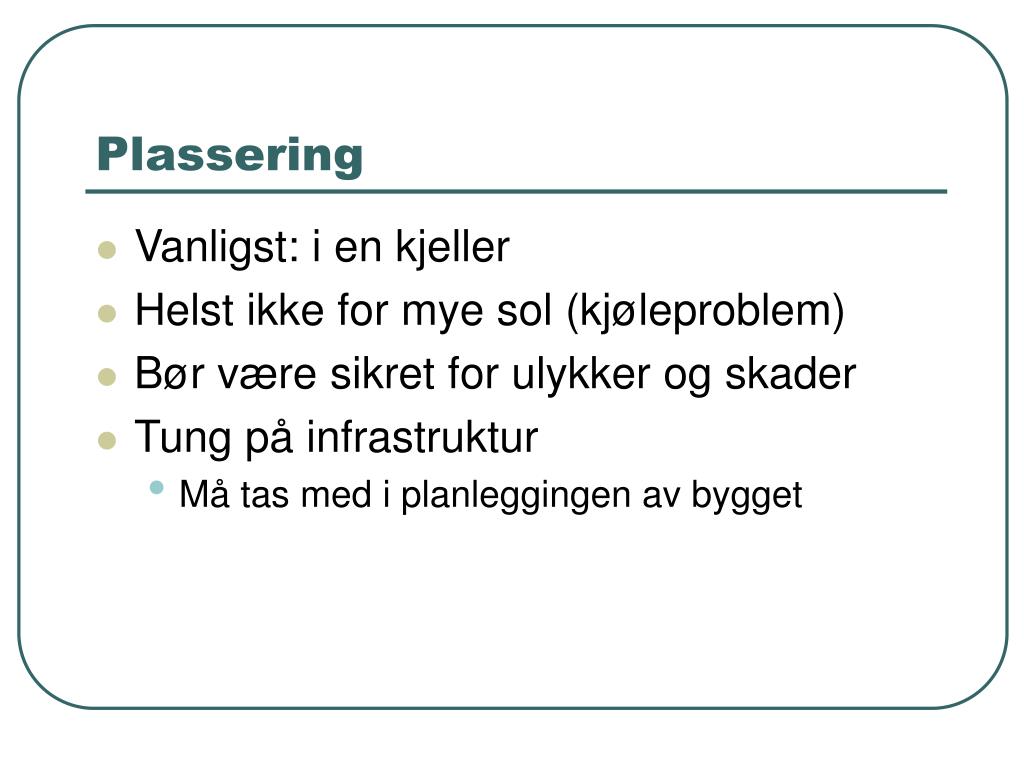

Plassering
  • Vanligst: i en kjeller
  • Helst ikke for mye sol (kjøleproblem)
  • Bør være sikret for ulykker og skader
  • Tung på infrastruktur
    • Må tas med i planleggingen av bygget
adgang og sikkerhet
Adgang og sikkerhet
  • For sikkerhet (dvs begrensning)
    • Færrest mulige dører og vinduer
    • Alle dører skal ha kontrollert adgang
    • Kontroll på hvem som har tilgang
  • For tilgang
    • Lasteramper og varemottak (og heis)
    • Bredde/høyde på dørene
str mforsyning
Strømforsyning
  • Dimensjonere strømforbruk
    • Oppdeling i kurser
    • Plassering av sikringsskap
    • Nødstoppknapp
    • Strømforbruk ved oppstart
    • Kjappe/trege sikringer
  • UPS forbruk?
  • Dieselaggregat
uninterrupted power supply
Uninterrupted power supply

Signallinje for

automatisk shutdown

UPS

Offentlig

strømforsyning

Strøm til

maskinrom

Mulig

diesel-

aggregat

Nødstopp

Batterier

slide7

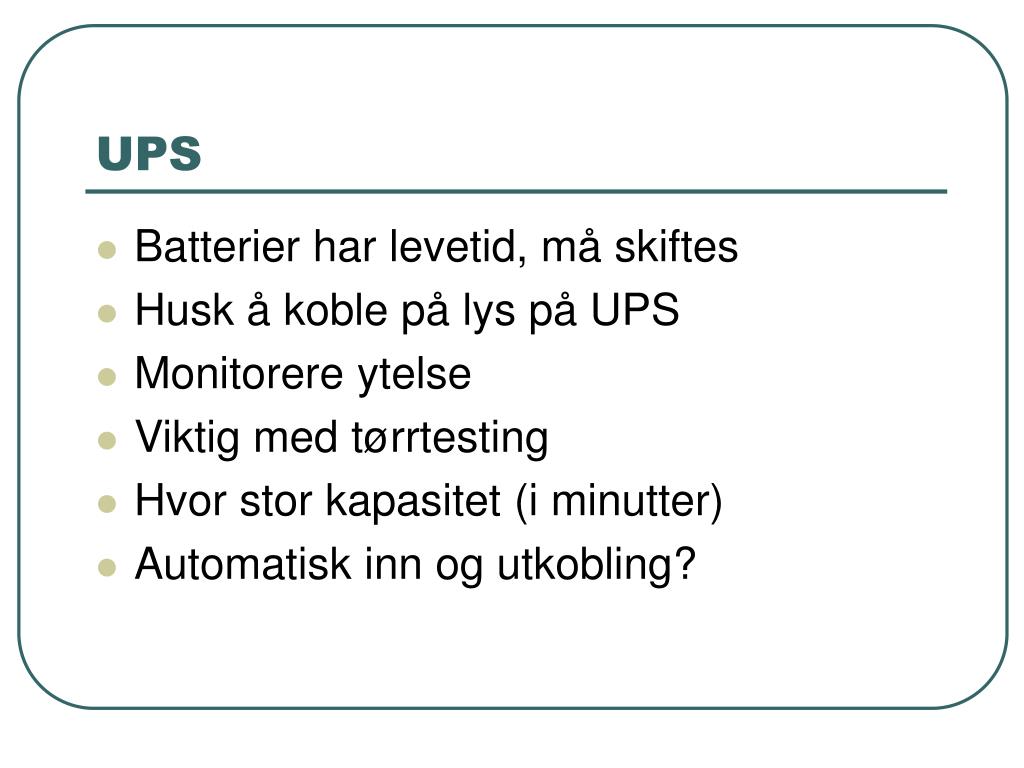

UPS
  • Batterier har levetid, må skiftes
  • Husk å koble på lys på UPS
  • Monitorere ytelse
  • Viktig med tørrtesting
  • Hvor stor kapasitet (i minutter)
  • Automatisk inn og utkobling?
kabling av str m
Kabling av strøm
  • Alternative løsninger:
    • Uttak under datagulv
    • Uttak fra skinne i tak
    • Uttak fra kabelgate langs vegg
  • Ved pr-rack-UPS trengs færre strømuttak
  • Regel: mange kurser og mye overlapp
  • Vurdere egne datauttak for strøm
ventilasjon
Ventilasjon
  • Lite behov for luftutskiftning
  • Kan brukes for å regulere temperatur
  • Bør ha filtrering for å redusere støv
brannslukking
Brannslukking
  • Vann gir store skader!
  • Halongassanlegg er ikke lengre tillatt
  • CO2 er effektivt men skummelt
  • Bør slå av strøm (også UPS) og kjølevifter (røyk/støv-skader)
dataskap
Dataskap
  • Vanligst med 19’’ datarack
  • Kan ha UPS eller strømfordelere på racket
  • Krever rackmonterbare maskiner
    • Maskinkassene er dyrere
    • Velg løsninger med enkelt vedlikehold
  • Rack-løsninger:
    • Sideplater, dører, bakplater, viftebrett
    • Braketter, blindplater
luftsirkulasjon
Luftsirkulasjon
  • Hovedregler
    • Maskiner: inn foran og ut bak
    • Rack: inn foran/nede og ut oppe/bak
    • Romkjølere: inn oppe og ut nede/under datagulv
  • Hvordan finne optimal sirkulasjon?
    • Bruk markør (sigar?) og termometer
    • Eksperimenter med sideplater
kj ling
Kjøling
  • Effekt i (omtrentlig) KWatt
  • To typer:
    • Isvannsanlegg med ekstern kaldtvann
    • Egen kjøleenhet med ekstern radiator
  • ”Isvannsanlegg”: rundt 10-12 C
  • Fungerer som avfuktere av lufta
eksempel luftsirkulasjon
Eksempel: luftsirkulasjon

Kjøleenhet

Vifte

Strøm

Frontside

Bakside

Lukket

kjøles-

system

Radiator

Datagulv

19’’ rack

Vannverket

kabelf ringer
Kabelføringer
  • Etterstrev permanent kabling
    • Lag kabler med perfekte lengder
    • Strips (ikke tape!) fast til kabelføringsveier
    • Gjør det ryddig og pent
  • Ikke-intuitiv kabling merkes i begge ender
  • Vurder patchings/koblingspaneler
  • Bruk fargekoding for kabler med ulik bruk
datagulv
Datagulv
  • Dvs gulv med 60x60cm-plater
  • Hull i platene gir:
    • Luftføringsvei ifm ventilasjon
    • Mulighet for kabelføring
    • Sikkerhetsmargin ved vannskade
  • For store datarom: navngi hver plate
  • Hevet gulv eller undergulv
merking
Merking
  • Ulike typer merking
    • Tyverimerking (eierskap, kan ikke tas bort)
    • Funksjon (midlertidig, endres ved behov)
  • Fjerne merking som ikke lenger er korrekt
  • Merk ting på en pen måte
  • Bruk indirekte merking:
    • Funksjonsmerking som er nærmest permanent
konsolltjenere
Konsolltjenere
  • Ha færre skjermer enn maskiner!
    • Gir mindre varmeutvikling
    • Gir bedre plassutnyttelse
    • Gir mindre kabling (mus/kbd har løs kabling)
  • Løsning: konsollvekslere
    • Enkle vekslere: kobling mellom likt utstyr
    • Komplekse: kobling mellom Sun, PC etc
    • Formater: VGA, seriekonsoll
kommunikasjon
Kommunikasjon
  • Ha telefon tilgjengelig (evt mobiltelefon)
  • Calling-anlegg?
  • Ringeklokke på utsiden av kontrollert sone
arbeidsplasser
Arbeidsplasser
  • Maskinrom er ikke en egnet arbeidsplass
    • Brukes bare for kortere arbeid på hardware
    • Hørselvern?
  • Etabler operatørrom ved siden av
    • Støyskjerming og bedre temperatur
    • Konsoller fra konsollvekslere settes der
    • Gjerne glassvegg imellom
    • Må ha direkteadgang via dør
verkt y
Verktøy
  • Etabler en rullende verktøyvogn
  • Hold orden på verktøyet:
    • Merk alt verktøyet
    • La alle ting ha sine faste plass
    • Bruk skrujern fremfor bit-sett
  • Mulighet: personlig verktøy
andre ting
Andre ting
  • Hørselvern
  • Operatør-rom
  • Dokumentasjonsamling
  • Adgang for vogner og trillebord
