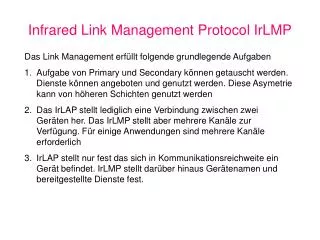

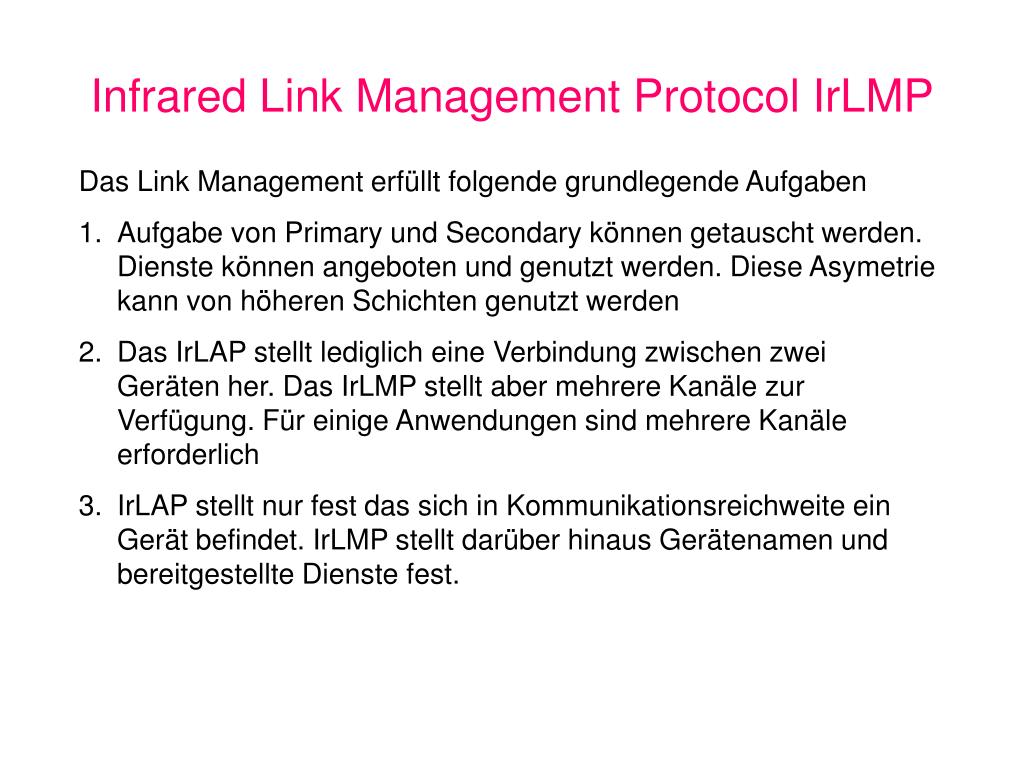

  1. Infrared Link Management Protocol IrLMP • Das Link Management erfüllt folgende grundlegende Aufgaben • Aufgabe von Primary und Secondary können getauscht werden. Dienste können angeboten und genutzt werden. Diese Asymetrie kann von höheren Schichten genutzt werden • Das IrLAP stellt lediglich eine Verbindung zwischen zwei Geräten her. Das IrLMP stellt aber mehrere Kanäle zur Verfügung. Für einige Anwendungen sind mehrere Kanäle erforderlich • IrLAP stellt nur fest das sich in Kommunikationsreichweite ein Gerät befindet. IrLMP stellt darüber hinaus Gerätenamen und bereitgestellte Dienste fest.

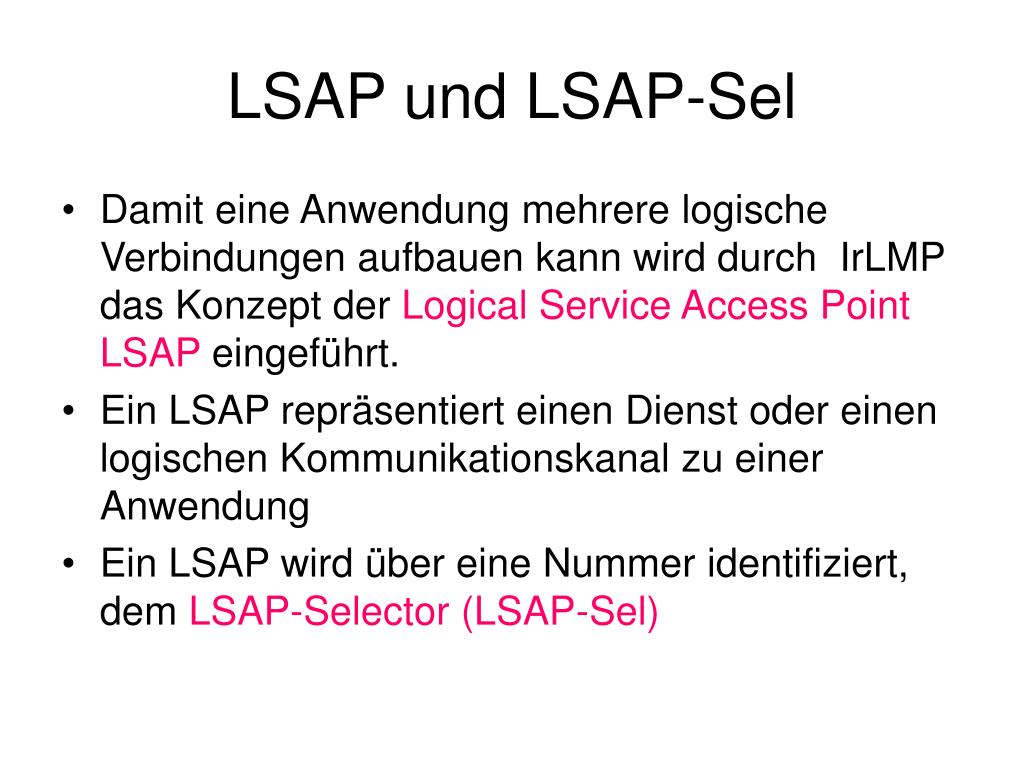

  2. LSAP und LSAP-Sel • Damit eine Anwendung mehrere logische Verbindungen aufbauen kann wird durch IrLMP das Konzept der Logical Service Access Point LSAP eingeführt. • Ein LSAP repräsentiert einen Dienst oder einen logischen Kommunikationskanal zu einer Anwendung • Ein LSAP wird über eine Nummer identifiziert, dem LSAP-Selector (LSAP-Sel)

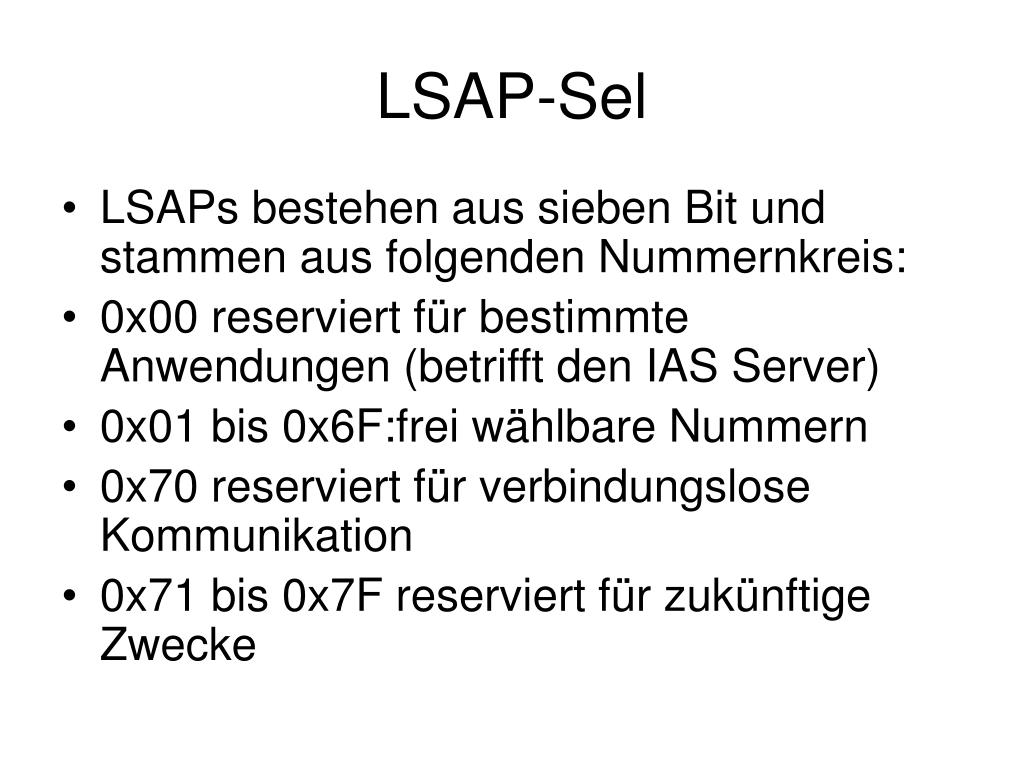

  3. LSAP-Sel • LSAPs bestehen aus sieben Bit und stammen aus folgenden Nummernkreis: • 0x00 reserviert für bestimmte Anwendungen (betrifft den IAS Server) • 0x01 bis 0x6F:frei wählbare Nummern • 0x70 reserviert für verbindungslose Kommunikation • 0x71 bis 0x7F reserviert für zukünftige Zwecke

  4. LSAP-Erweiterung • LSAP-SELs sind nur innerhalb eines Gerätes eindeutig.Damit mehrere logische Verbindungen über eine IrLAP-Verbindung laufen können erweitert das Ir-LMP das Nachrichtenformat um zwei Byte

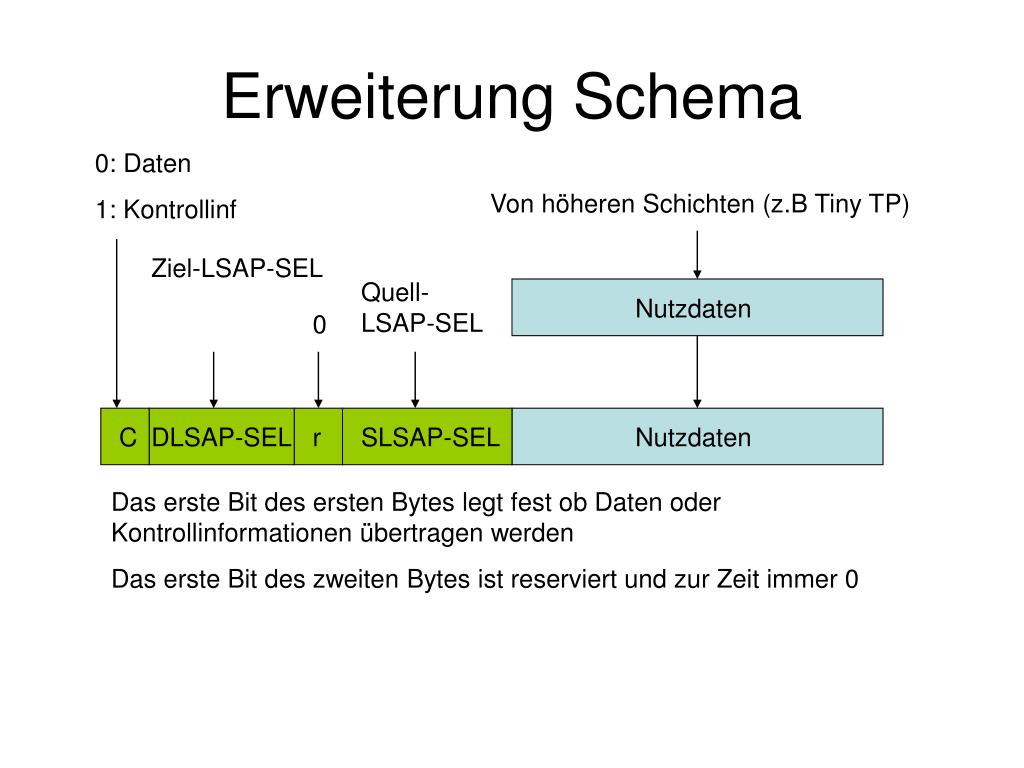

  5. Erweiterung Schema 0: Daten 1: Kontrollinf Von höheren Schichten (z.B Tiny TP) Ziel-LSAP-SEL Quell-LSAP-SEL Nutzdaten 0 C DLSAP-SEL r SLSAP-SEL Nutzdaten Das erste Bit des ersten Bytes legt fest ob Daten oder Kontrollinformationen übertragen werden Das erste Bit des zweiten Bytes ist reserviert und zur Zeit immer 0

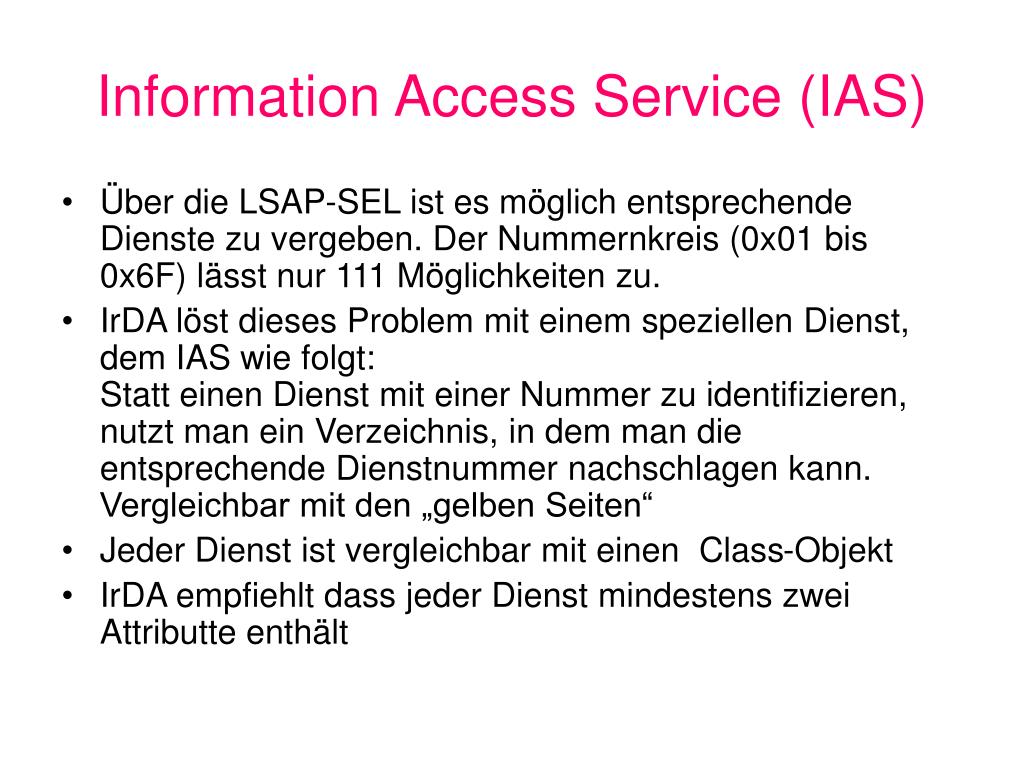

  6. Information Access Service (IAS) • Über die LSAP-SEL ist es möglich entsprechende Dienste zu vergeben. Der Nummernkreis (0x01 bis 0x6F) lässt nur 111 Möglichkeiten zu. • IrDA löst dieses Problem mit einem speziellen Dienst, dem IAS wie folgt:Statt einen Dienst mit einer Nummer zu identifizieren, nutzt man ein Verzeichnis, in dem man die entsprechende Dienstnummer nachschlagen kann. Vergleichbar mit den „gelben Seiten“ • Jeder Dienst ist vergleichbar mit einen Class-Objekt • IrDA empfiehlt dass jeder Dienst mindestens zwei Attributte enthält

  7. Dienst Attribute • IrDA:IrLMP:InstanceName. Der Wert des Attributes kann als Unterscheidungsmerkmal herangezogen werden, falls es mehrere Dienste mit den selben Namen gibt • IrDA:IrLMP:LsapSel. Der Wert dieses Attributes gibt die LSAP-SEL Nummer an, unter der ein entsprechender Dienst zugreifbar ist. Mit diesen Eintrag ist es möglich, dass derselbe Dienst von verschiedenen Geräten unter Verschiedenen LSAP-SEL-Nummern angeboten werden kann
