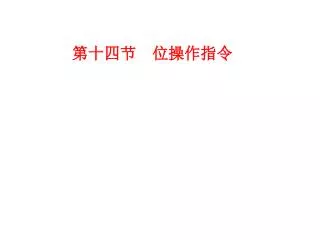

  1. 第十四节 位操作指令

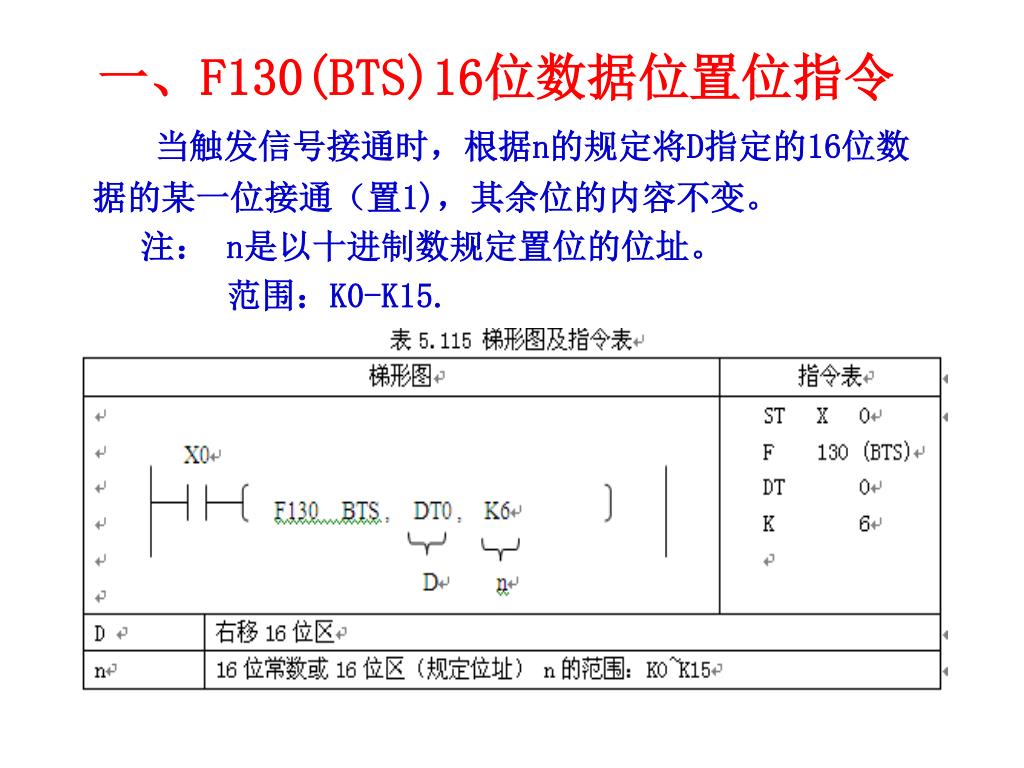

  2. 一、F130(BTS)16位数据位置位指令 当触发信号接通时，根据n的规定将D指定的16位数据的某一位接通（置1)，其余位的内容不变。 注： n是以十进制数规定置位的位址。 范围：K0-K15.

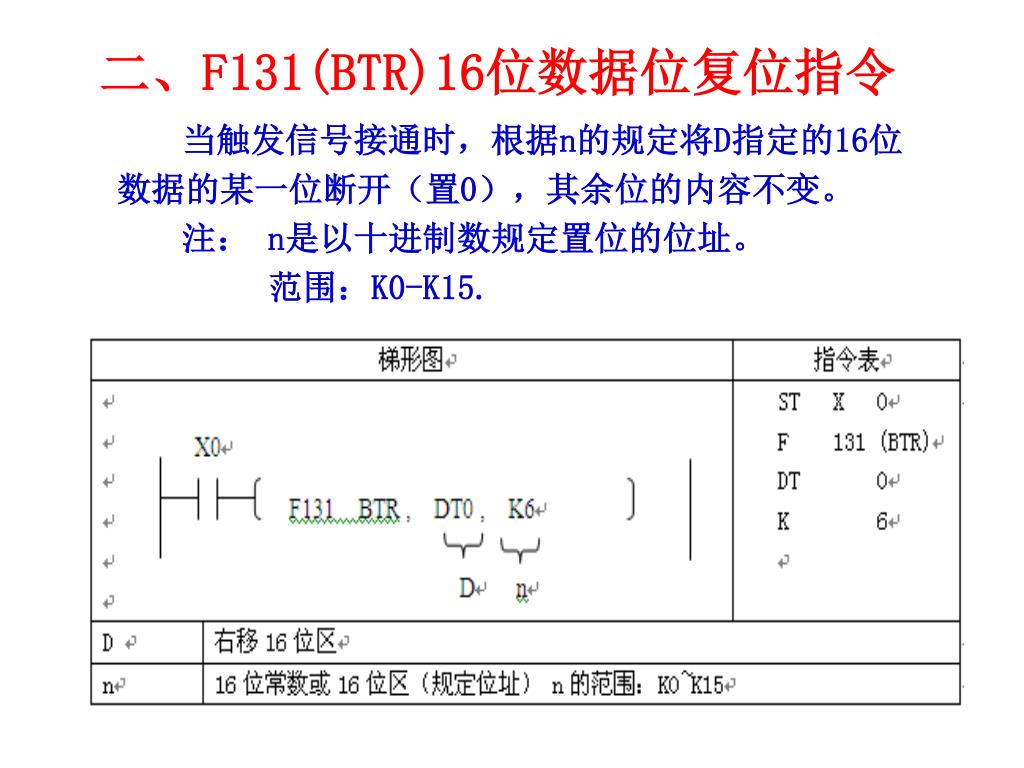

  3. 二、F131(BTR)16位数据位复位指令 当触发信号接通时，根据n的规定将D指定的16位数据的某一位断开（置0），其余位的内容不变。 注： n是以十进制数规定置位的位址。 范围：K0-K15.

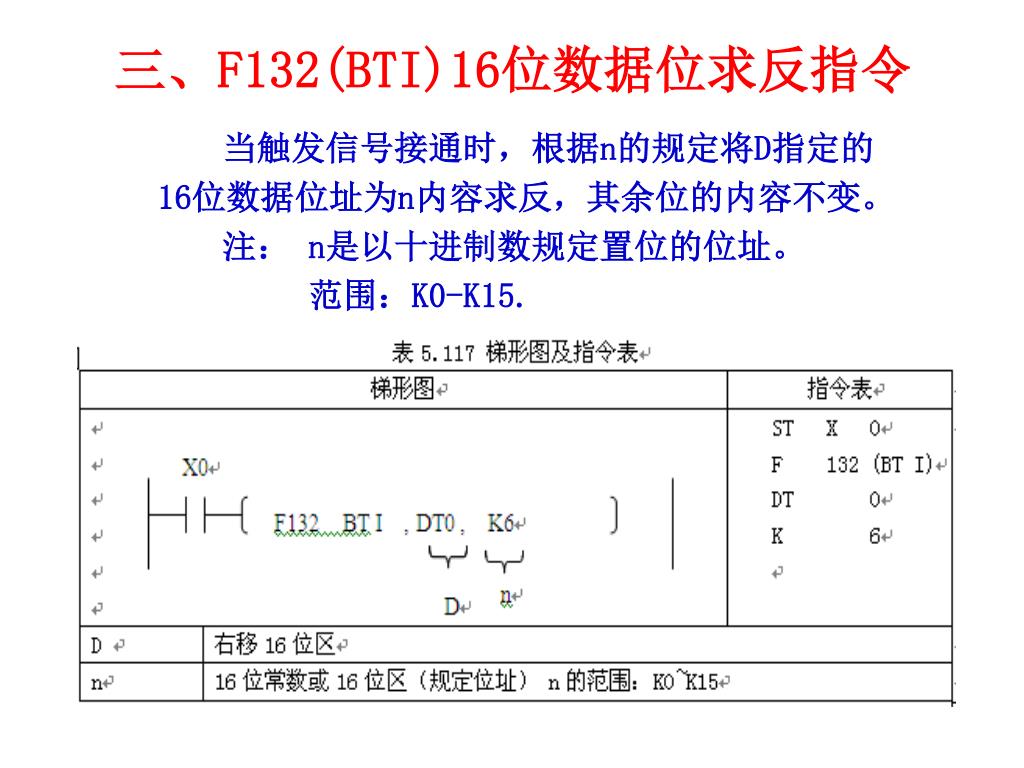

  4. 三、F132(BTI)16位数据位求反指令 当触发信号接通时，根据n的规定将D指定的16位数据位址为n内容求反，其余位的内容不变。 注： n是以十进制数规定置位的位址。 范围：K0-K15.

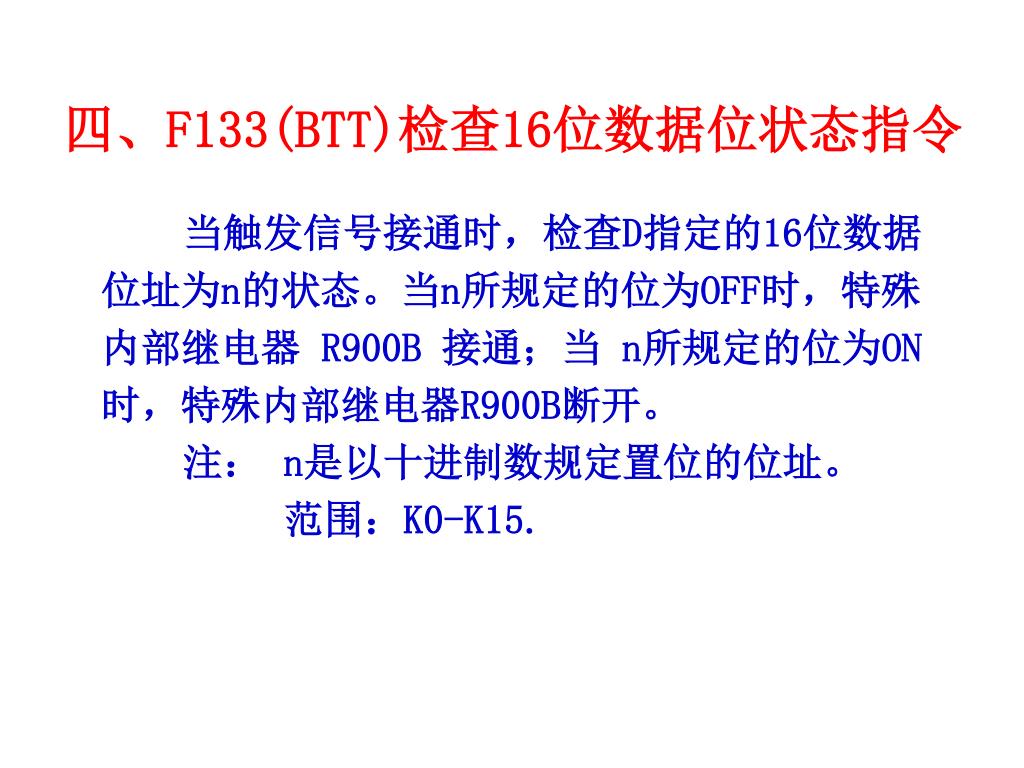

  5. 四、F133(BTT)检查16位数据位状态指令 当触发信号接通时，检查D指定的16位数据位址为n的状态。当n所规定的位为OFF时，特殊内部继电器 R900B 接通；当 n所规定的位为ON时，特殊内部继电器R900B断开。 注： n是以十进制数规定置位的位址。 范围：K0-K15.

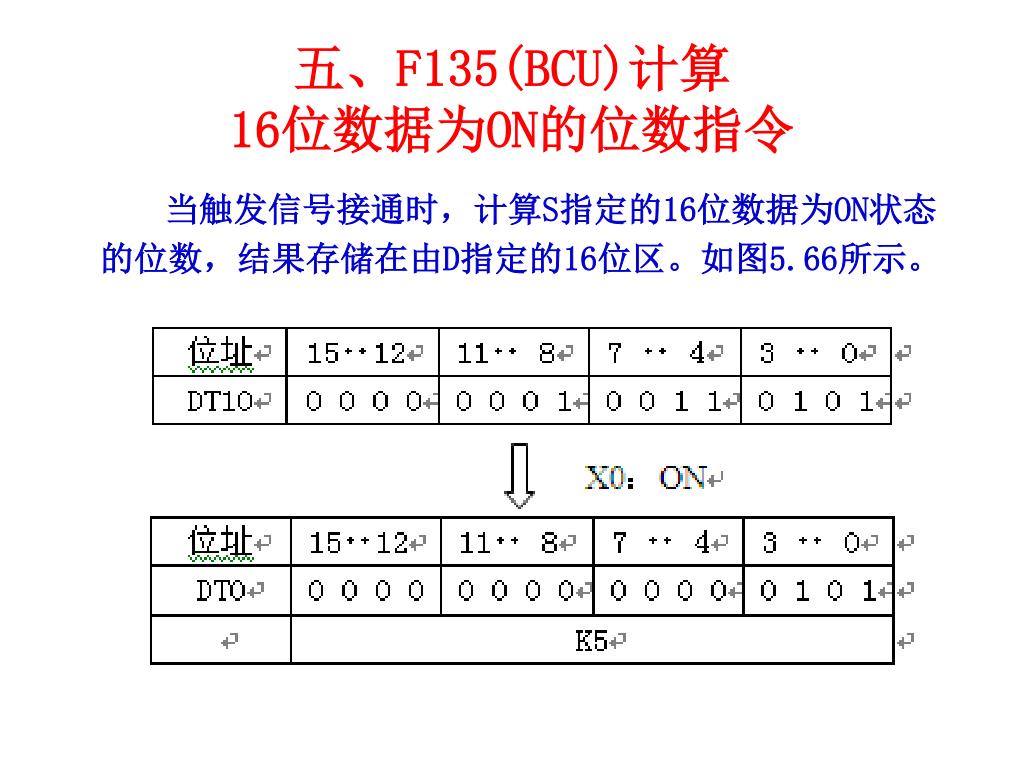

  6. 五、F135(BCU)计算16位数据为ON的位数指令 当触发信号接通时，计算S指定的16位数据为ON状态的位数，结果存储在由D指定的16位区。如图5.66所示。

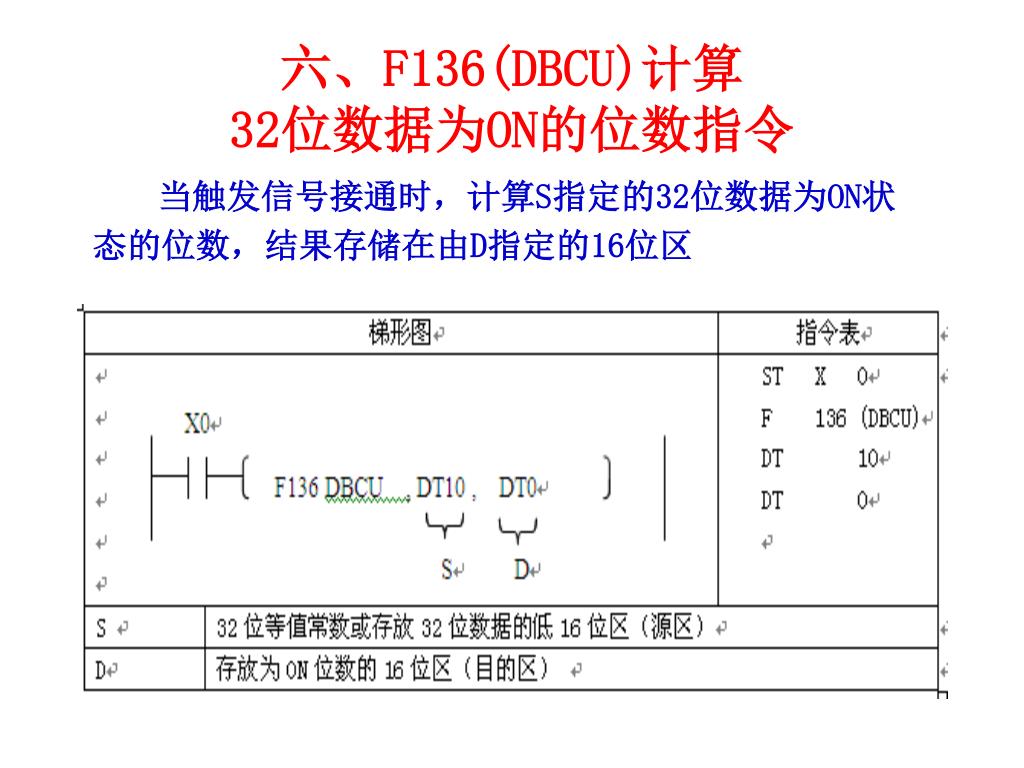

  7. 六、F136(DBCU)计算32位数据为ON的位数指令 当触发信号接通时，计算S指定的32位数据为ON状态的位数，结果存储在由D指定的16位区
