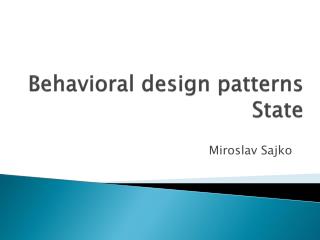

  1. BehavioraldesignpatternsState Miroslav Sajko

  2. Modelová situácia • Trieda TCPConnection reprezentujúca sieťové pripojenie • Objekt má 3 stavy: nadviazané, načúvajúce a uzavreté • Reakcia na požiadavku závisí od jeho stavu (efekt požiadavky open je iný pri ukončenom a iný pri nadviazanom pripojení) • Kľúčové je zavedenie abstraktnej triedy TCPState, ktorá reprezentuje stav pripojenia

  3. Modelová situácia

  4. State • „objectforstates“ • Povoľ objektu meniť svoje správanie, keď sa zmení jeho interný stav. Objekt sa bude javiť akoby zmenil svoju triedu. • (Allow an object to alter its behavior when its internal state changes.The objectwill appear to change its class.)

  5. State v UML • Context– definuje rozhranie záujmu pre klientov a udržiava tú inštanciu ConcreteState, ktorá zodpovedá aktuálnemu stavu • State – definuje rozhranie pre zapúzdrenie správania priradeného stavu Contextu • Triedy ConcreteStates – každá implementuje správanie konkrétneho stavu Contextu

  6. Pozorovania • Contextdeleguje stavovo špecifické požiadavky pre aktuálny ConcreteState objekt • Context môže poslať sám seba ako argument stavovému objektu, aby v prípade nutnosti k nemu stavový objekt vedel pristupovať • Context je hlavné rozhranie pre klientov, klienti konfigurujú Context stavovými objektami, s ktorými už potom nekomunikujú priamo • Aj ContextajConcreteState triedy môžu rozhodovať o tom, ktorý stav nasleduje po ktorom a za akých podmienok

  7. Dôsledky • Lokalizuje správanie špecifické pre jednotlivé stavy a oddeľuje ich od zvyšku logiky • Zmena stavu je explicitná – nemení sa veľa premenných, ale jedna –stavový objekt Contextu • Stav Contextu nikdy nebude inkonzistentný • Stavové objekty môžu byť aj zdieľané • Vyšší počet tried

  8. Kedy použiť vzor State? • Správanie objektu silno závisí od jeho stavu • Musí meniť správanie za behu programu • Operácie majú zložité podmienkové výrazy • Stav je reprezentovaný niekoľkými vymenovanými konštantami a operácie obsahujú rovnakú podmienkovú štruktúru • Vzor State umožňuje každú vetvu podmienky dať do separátnej triedy, čo umožní narábanie so stavom ako s objektom

  9. Implementácia • Kto definuje zmenu stavu? Context – ak kritériá na zmenu sú fixné ConcreteState – flexibilnejšie, ľahko upraviteľné, avšak vznikajú väzby medzi týmito triedami • Kedy vytvárať a zahadzovať stavové objekty? podľa potreby - ak nie je známe, či všetky stavy budú dosiahnuté počas behu a menia sa občas vytvorenie objektov vopred – ak sa stavy často menia a stavové objekty nesú veľa informácií

  10. Sample

  11. Sample

  12. Využitie v praxi a súvisiace vzory • TCP protokol, POP protokol • Paint – Drawingtool/Selectiontool/... • Adobe Reader - Handtool/Selectiontool/Zoom • Banky – otvorené/zatvorené bankové konto • Flyweigth – zdieľanie stavov • Singleton – stavy sú často impl. ako singletony • Strategy – podobné riešenie, problém je iný

  13. Zdroje • Design Patterns: Elements of Reusable Object-Oriented Software • http://java.dzone.com/articles/design-patterns-state

  14. Ďakujem za pozornosťOtázky? Kontakt: miroslav.sajko@student.upjs.sk
