1. הטכניון - מכון טכנולוגי לישראלהפקולטה להנדסת חשמל המעבדה למערכות ספרתיות מהירות מצגת אפיון פרויקט :מערכת אקוסטית לניתוח תכונות פיזיות של חומרים סמסטר א' תשס"בפרויקט א'+ב' מבצעים : סאלח סמארה 040289498 פואד חדאד 037489119 מנחה : ד"ר מיכאל גנדלסמן

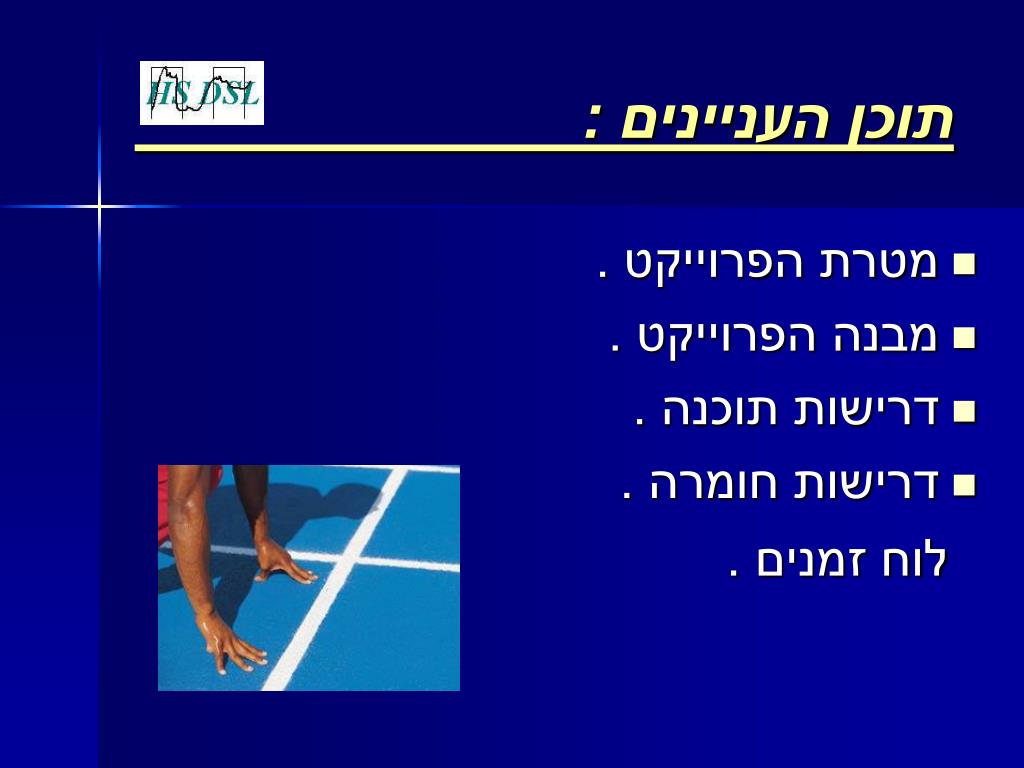

2. תוכן העניינים : • מטרת הפרוייקט . • מבנה הפרוייקט . • דרישות תוכנה . • דרישות חומרה . לוח זמנים .

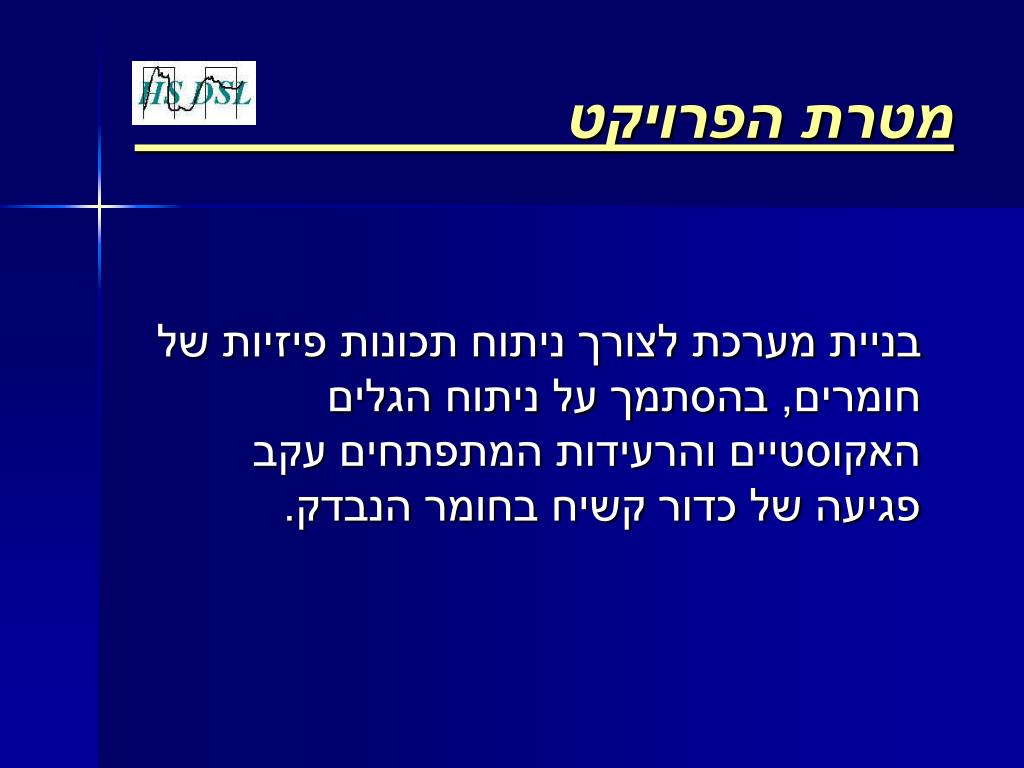

3. מטרת הפרויקט בניית מערכת לצורך ניתוח תכונות פיזיות של חומרים, בהסתמך על ניתוח הגלים האקוסטיים והרעידות המתפתחים עקב פגיעה של כדור קשיח בחומר הנבדק.

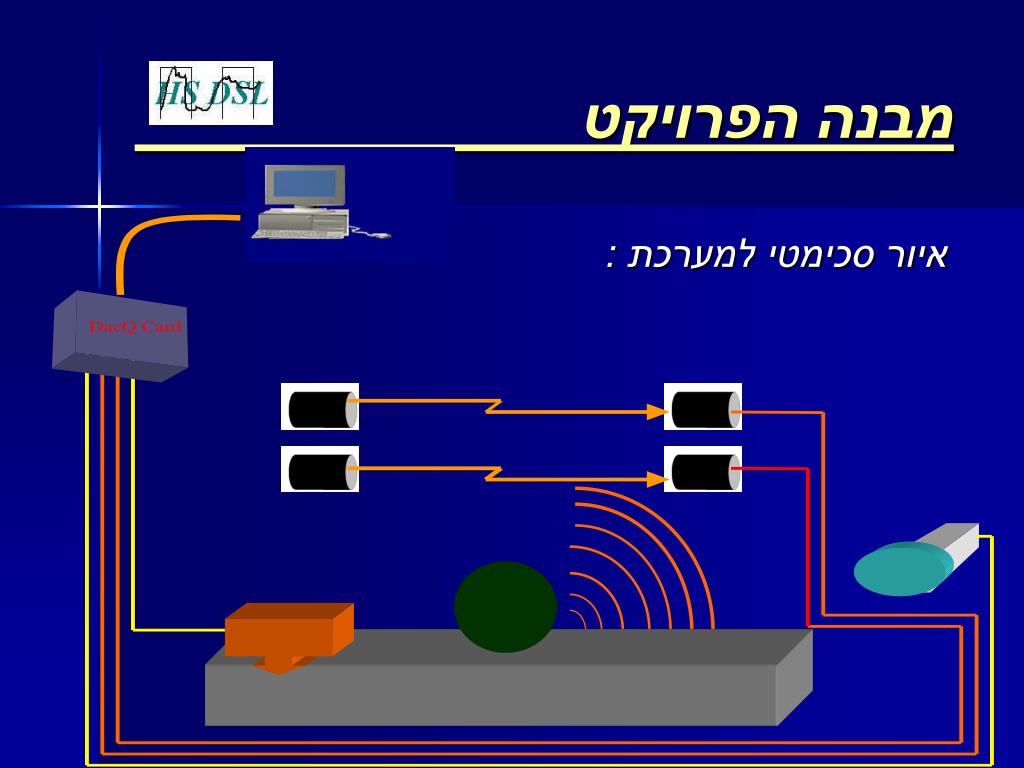

4. מבנה הפרויקט איור סכימטי למערכת :

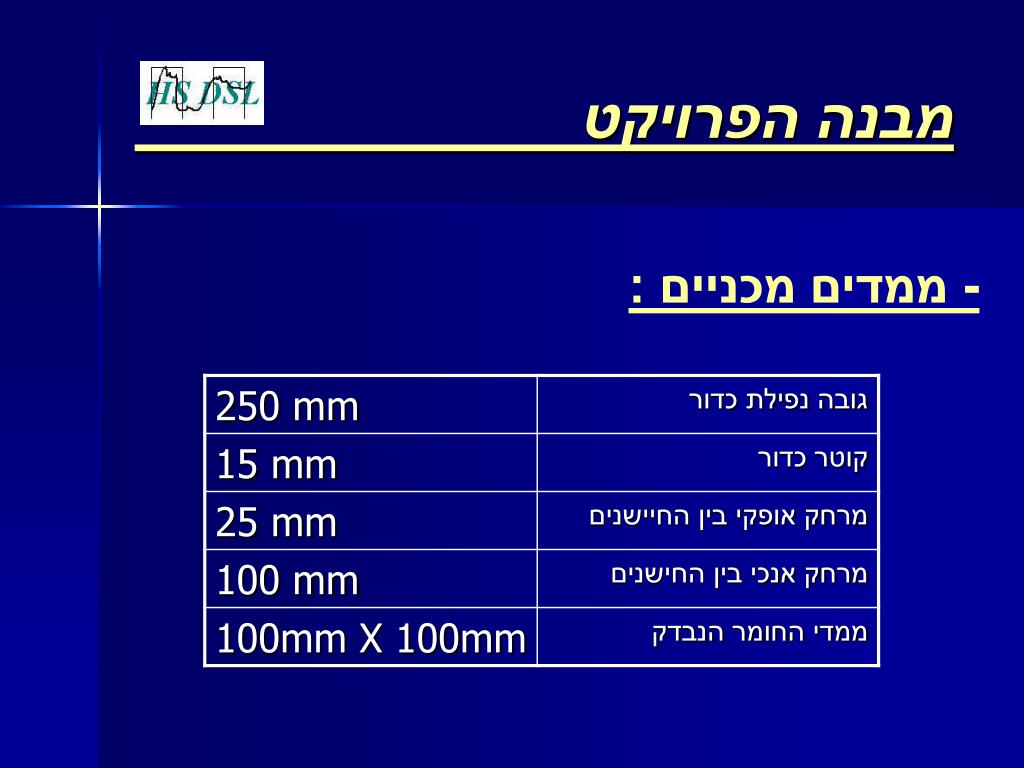

5. מבנה הפרויקט - ממדים מכניים :

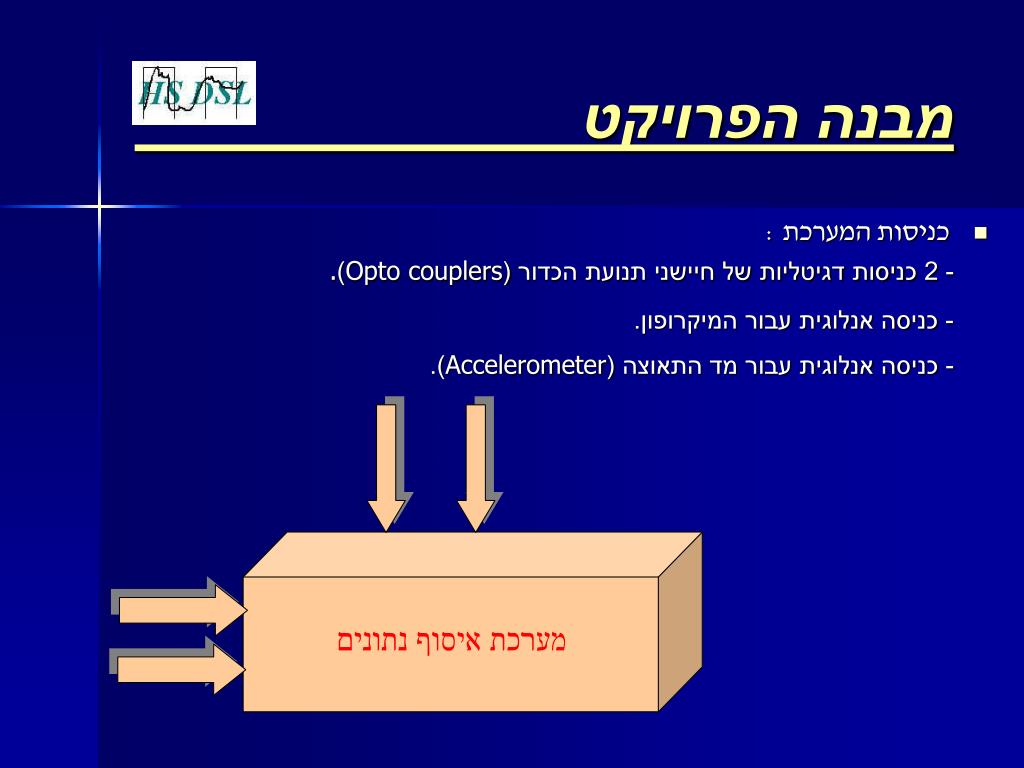

6. מבנה הפרויקט • כניסות המערכת : - 2 כניסות דגיטליות של חיישני תנועת הכדור (Opto couplers). - כניסה אנלוגית עבור המיקרופון. - כניסה אנלוגית עבור מד התאוצה (Accelerometer).

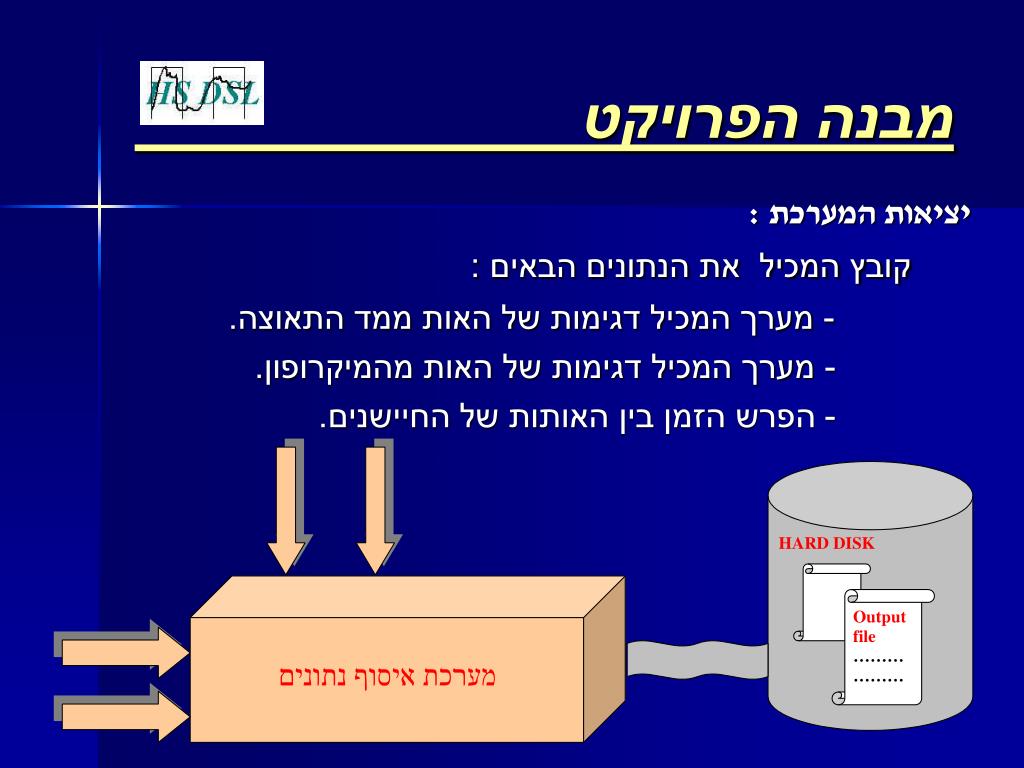

7. מבנה הפרויקט יציאות המערכת : קובץ המכיל את הנתונים הבאים : - מערך המכיל דגימות של האות ממד התאוצה. - מערך המכיל דגימות של האות מהמיקרופון. - הפרש הזמן בין האותות של החיישנים.

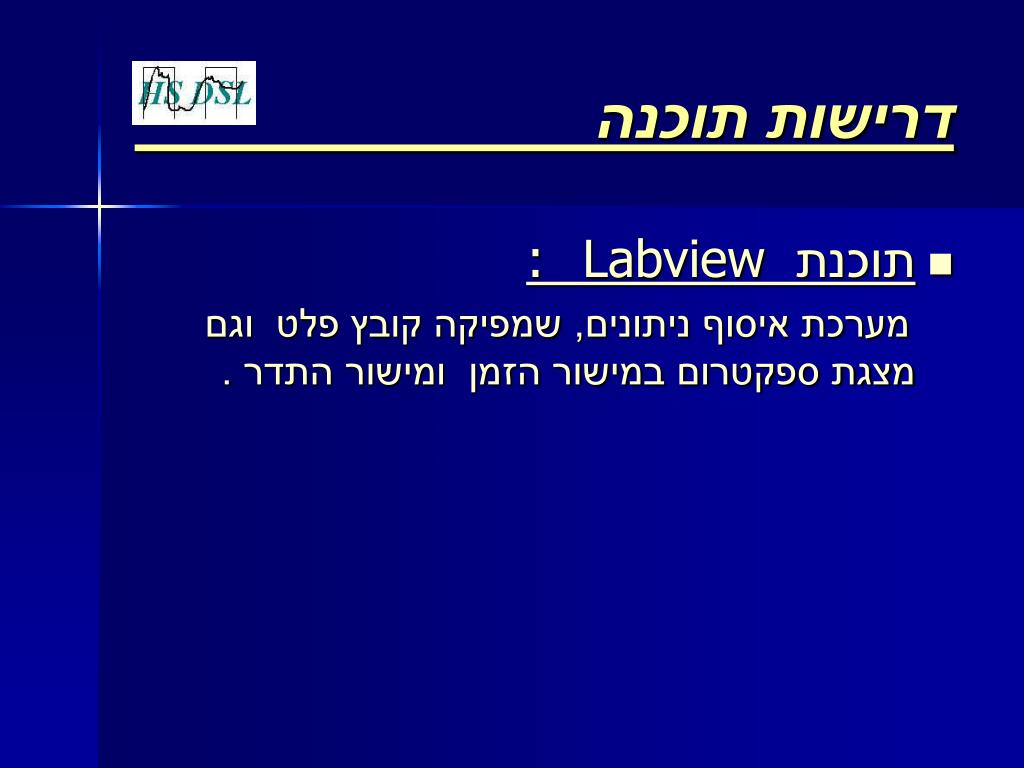

8. דרישות תוכנה • תוכנת Labview : מערכת איסוף ניתונים, שמפיקה קובץ פלט וגם מצגת ספקטרום במישור הזמן ומישור התדר .

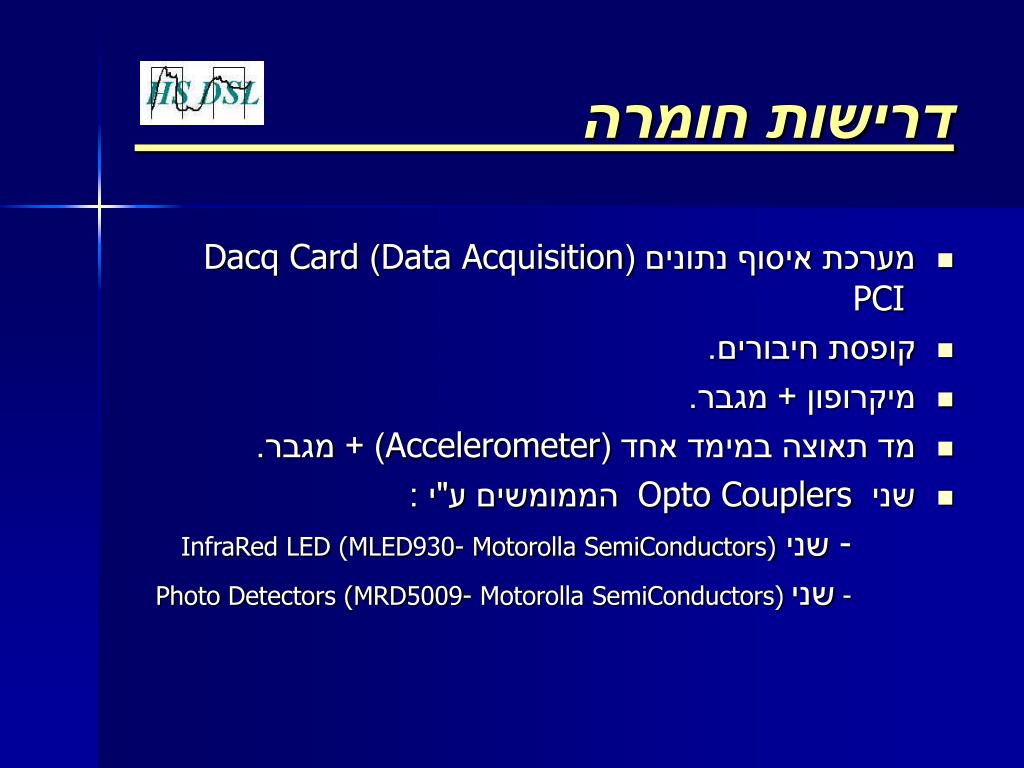

9. דרישות חומרה • מערכת איסוף נתונים (Data Acquisition)Dacq Card PCI • קופסת חיבורים. • מיקרופון + מגבר. • מד תאוצה במימד אחד (Accelerometer) + מגבר. • שני Opto Couplers הממומשים ע"י : - שני InfraRed LED (MLED930- Motorolla SemiConductors) -שניPhoto Detectors (MRD5009- Motorolla SemiConductors)

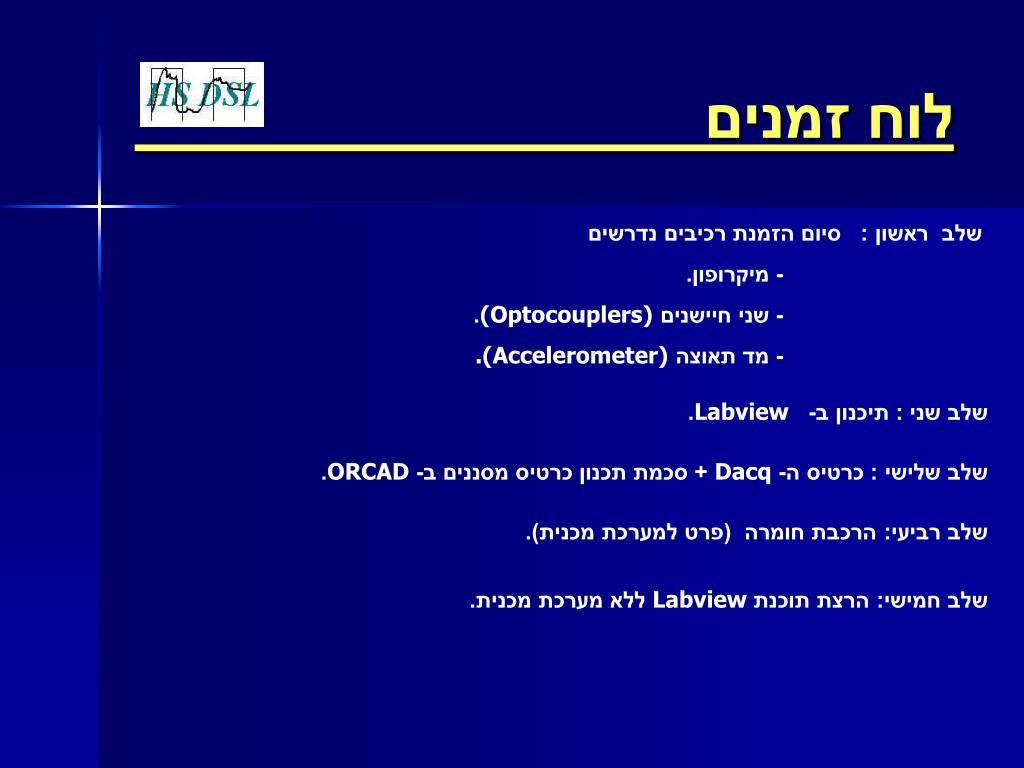

10. לוח זמנים שלב ראשון : סיום הזמנת רכיבים נדרשים - מיקרופון. - שני חיישנים(Optocouplers) . - מד תאוצה.(Accelerometer) שלב שני : תיכנון ב- Labview. שלב שלישי : כרטיס ה- Dacq + סכמת תכנון כרטיס מסננים ב- ORCAD. שלב רביעי: הרכבת חומרה (פרט למערכת מכנית). שלב חמישי: הרצת תוכנת Labview ללא מערכת מכנית.
