Presentation Transcript

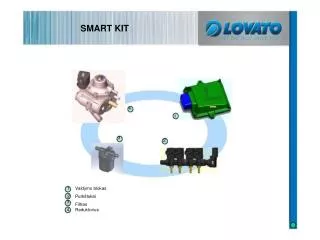

  1. SMART KIT 4 1 3 2 1 2 Valdymo blokas Purkštukai 3 4 Filtras Reduktorius

  2. VALDYMO BLOKAS

  3. Diagnostika • Apsukos • Dujų lygio sensorius • Dujų spaudimo sensorius • Purkštukų linija • Benzininių purkštukų emuliatorius • Maitinimas • Reduktoriaus maitinimas • Perjungėjas

  4. PURKŠTUKŲ LINIJA

  5. NIPELIŲ DIAMETRAS

  6. DUJŲ FILTRAS

  7. REDUKTORIUS RGJ ELEKTROMAGNETINIS VOŽTUVAS SPAUDIMO REGULIATORIUS MAP DUJŲ IĖJIMAS APSAUGINIS VOŽTUVAS REDUKTORIAUS TVIRTINIMAS DUJŲ IŠĖJIMAS AUŠINIMO SKYSTIS DUJŲ FILTRAS

  8. DUJŲ ŠILDYTUVAS DUJŲ ĮĖJIMAS AUŠINIMO SKYSTIS DUJŲ IŠĖJIMAS

  9. 1 reduktorius = 120 kw (be turbo) 1 reduktorius +1 dujų šildytuvas = 150 kw 1 reduktorius +1 dujų šildytuvas = 180 kw (spaudimas =1,2 bar*) 2 reduktoriai +1 dujų šildytuvas = 180 kw ÷ 220 kw 2 reduktoriai +2 dujų šildytuvas = 240 kw *speciali reduktoriaus konfiguracija 1,2 bar

  10. PERJUNGĖJAS
