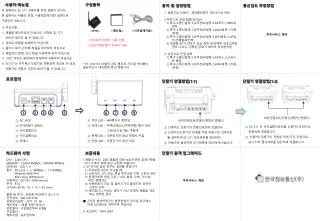

  1. 사용자 메뉴얼 구성품목 동작 및 설정방법 통신감도 측정방법 이 설명서는 EC-511 사용자를 위한 설명서 입니다. 본 설명서는 제품의 연결, 사용방법에 대한 설명으로 구성되어 있습니다. 1. 설정가능 단말기 : 재개발단말기 T0013이상 버전 2.무선으로 연결 설정(초기값) 1) 특수-5.통신설정-5.유무선AP설정-2.AP모드-1.WIFI로 설정 2) 특수-5.통신설정-5.유무선AP설정-2.WAN설정-1.자동(추천) 3) 특수-5.통신설정-5.유무선AP설정-4.WIFI설정-2.AP검색-연결할AP선택 4) 연결할 AP가 암호가 있는 경우 AP선택후 암호입력화면이 나오고, 입력된 암호가 맞아야 정상동작됨 3. 유선으로 연결 설정 1) 특수-5.통신설정-5.유무선AP설정-2.AP모드-2.LAN으로 설정 2) 특수-5.통신설정-5.유무선AP설정-2.WAN설정-1.자동(추천) ※ 주의사항 1. 제품을 떨어뜨리지 마십시오, 오작동 및 기기 파손의 원인이 될 수 있습니다. 2. 임의로 제품을 분해하지 마십시오. 3. 물기나 화기 근처에 제품을 비치하지 마십시오. 4. 휘발성의 벤젠, 신나 등을 사용하여 닦지 마십시오. 5. -10℃ 이하의 환경에서 방치하여 사용하지 마십시오. 6. EC-511는 이지체크 단말기와 호환되며 임의로 타 상표 단말기와 연결시 고장의 원인이 될 수 있습니다. <본체> <메뉴얼> <시리얼케이블> 추후서비스 예정 • TS시리즈 아답터 사용 안함 • POS/구형단말기 아답터 사용 * PT-133/151 모델의 경우 별도의 시리얼 케이블이 필요하오니 대리점에 문의 바랍니다. 포트정의 단말기 연결방법(1:1) 단말기 연결방법(1:2) 1 2 3 4 5 6 7 8 9 외부연결포트(전용선,확장선,핀패드) ① DC JACK ② ETHERNET (WAN) ③ 시리얼통신(1) ④ 시리얼통신(2) ⑤ 안테나 ⑥ 무선 LED – Wifi통신시 깜박임 ⑦ 상태 LED – 적색(강함)/노란색(약함) 통신감도 LAN모드일 때는 주황색 ⑧ 본체 LED – 외부장치와 정상 연결시 켜짐 ⑨ 전원 LED – 전원인가시 항상 켜짐 외부연결포트(전용선,확장선,핀패드) ① EC-511 각 시리얼통신포트를 신용카드조회기의 전용선에 연결합니다. ② 신용카드조회기의 전원을 켜면 각각 자동으로 EC-511의 접속여부를 판단하여 연결합니다. ① 신용카드 조회기의 전용선포트에 연결한다. ② 신용카드조회기의 전원을 켜면 자동으로 외부포트 를 검색하여 EC-511 접속여부를 판단한다. ③ 자동으로 접속하면 초기화면에 하단에 표시됩니다. 하드웨어 사양 보증내용 단말기 원격 업그레이드 CPU : 32bit CPU MEMORY : FLASH 4MByte / SDRAM 8MByte DISPLAY : LED × 4 통신 : RS 232C × 2, 9600Bps ~ 115200Bps Ethernet MAC/PHY 802.11b/g (AP/Router) 사용전압 : DC5.0V, 500mA(max) 무게 : 87g 크기(W×D×H) : 93 × 73 × 35 (mm) 1.제품의 수리, 교환, 환불에 대한 보상기준은 경제기획원 고시 소비자 피해 보상 규정에 따릅니다. 2. 단 하기와 같은 경우는 실비를 받습니다. 1) 무상보증기간이 지났을 때 2) 소비자의 고의 또는 취급 부주의로 인한 고장의 경우 3) 천재지변에 의한 고장 ( 낙뢰, 화재, 수해, 가스해, 지진, 염해 등) 4) 사용전원의 이상 및 접속기기의 불량으로 인하여 고장인 경우 5) 대리점이나 서비스 센터가 아닌 곳에서 제품을 개조 또는 변조한 경우 ■ 고장이 발생하였거나 불편한점이 있으실 경우에는 아래 A/S센터로 연락하여 주십시요. ※ A/S센터 : 1644-2004 추후서비스 예정 품명 및 형식 : 외장형 무선AP기 (EC-511) 인증번호 : SOE-AP-9102 인증승인일자 : 2011. 01. 06 제조번호 : “제품 후면”에 표시 보증일자 : 구입일로부터 6개월 구입일자 : 제조자명 : 송우전자㈜
