Presentation Transcript
7 t tel

7. Tétel

Koncz GáborVeibl TamásVeisinger Ferenc

a feladat

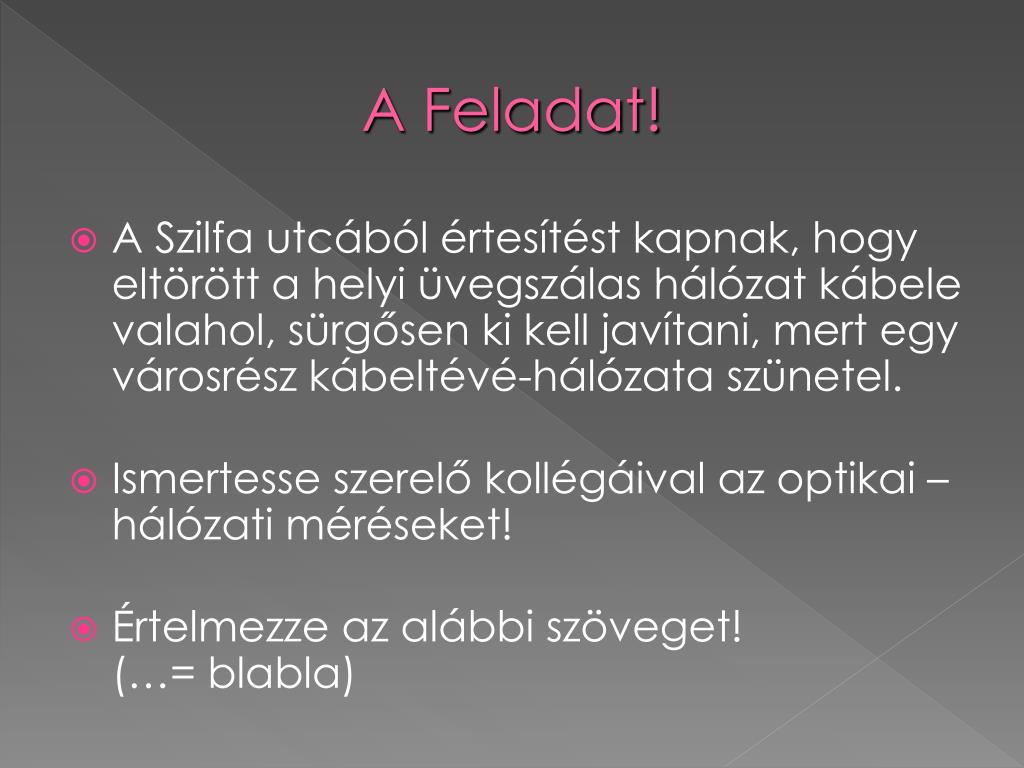

A Feladat!

A Szilfa utcából értesítést kapnak, hogy eltörött a helyi üvegszálas hálózat kábele valahol, sürgősen ki kell javítani, mert egy városrész kábeltévé-hálózata szünetel.

Ismertesse szerelő kollégáival az optikai – hálózati méréseket!

Értelmezze az alábbi szöveget! (…= blabla)

inform ci tartalom

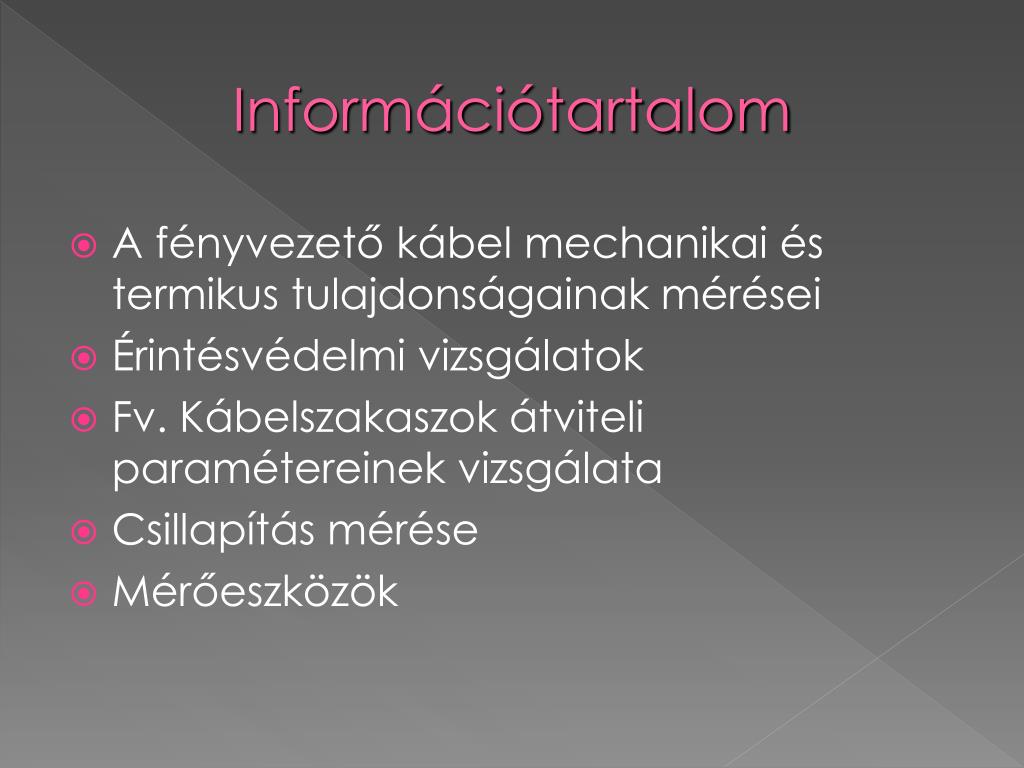

Információtartalom

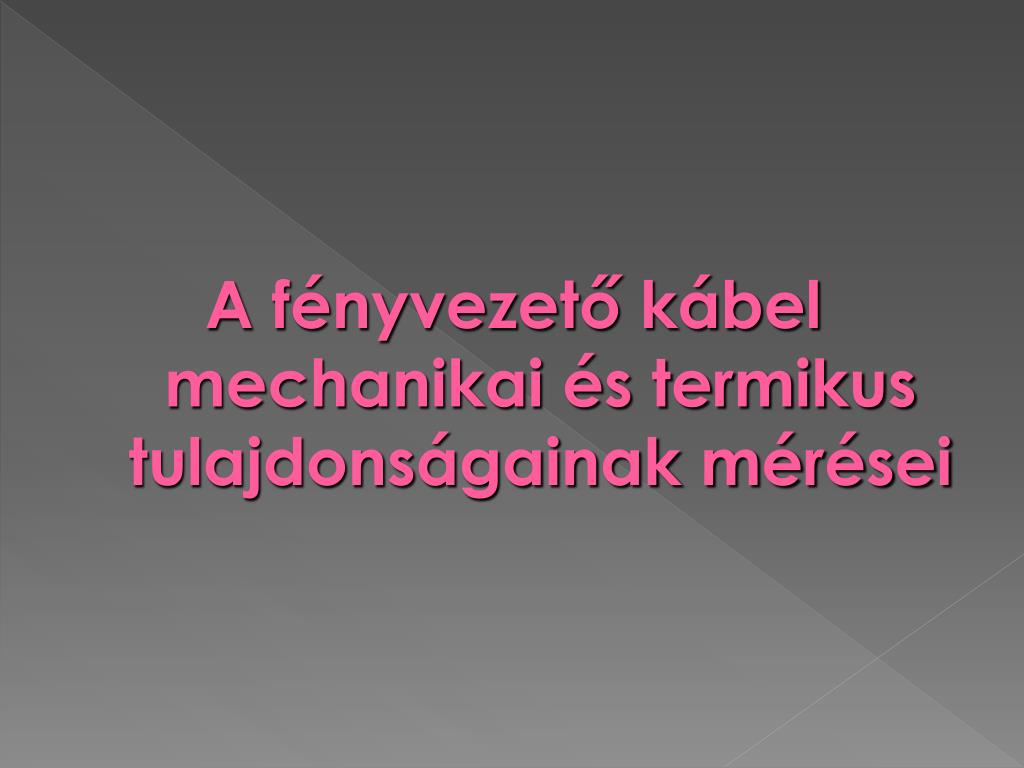

A fényvezető kábel mechanikai és termikus tulajdonságainak mérései

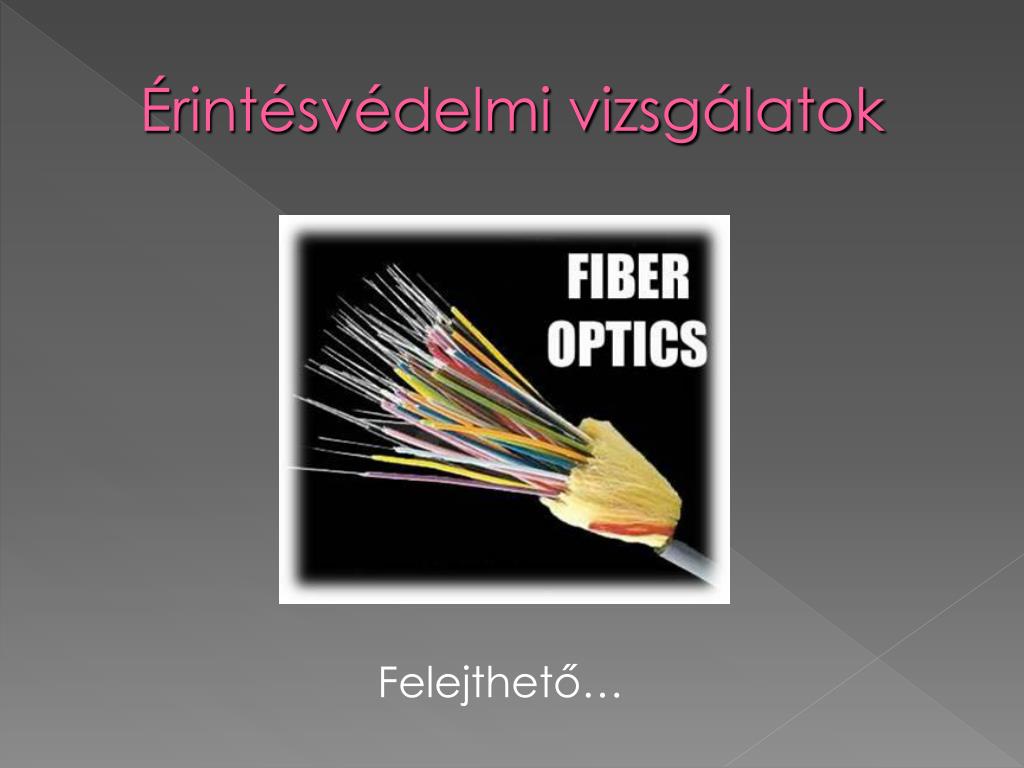

Érintésvédelmi vizsgálatok

Fv. Kábelszakaszok átviteli paramétereinek vizsgálata

Csillapítás mérése

Mérőeszközök

hozz f r si h l zat

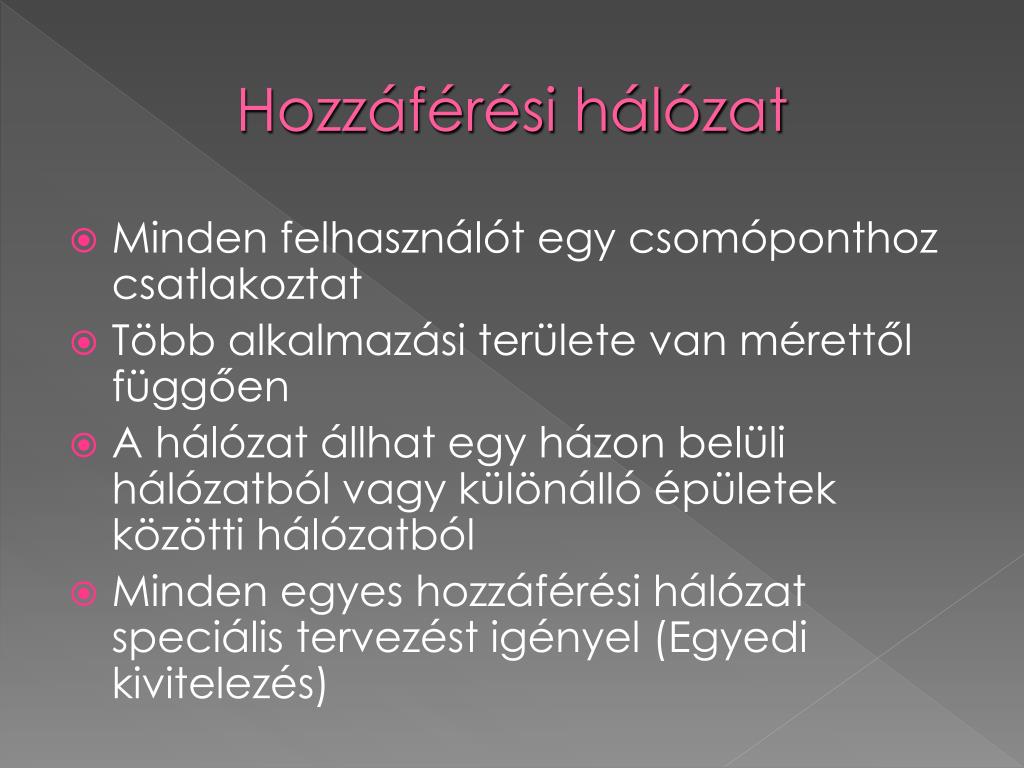

Hozzáférési hálózat

Minden felhasználót egy csomóponthoz csatlakoztat

Több alkalmazási területe van mérettől függően

A hálózat állhat egy házon belüli hálózatból vagy különálló épületek közötti hálózatból

Minden egyes hozzáférési hálózat speciális tervezést igényel (Egyedi kivitelezés)

fttx fiber to the x x something

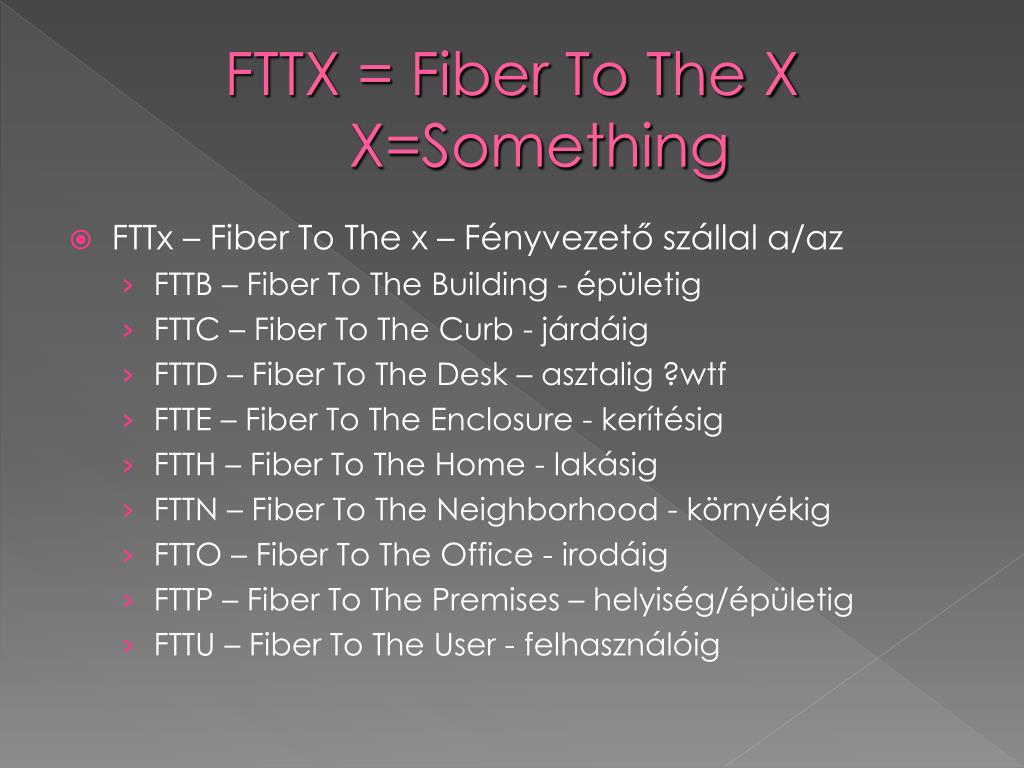

FTTX = Fiber To The XX=Something

FTTx – Fiber To The x – Fényvezető szállal a/az

FTTB – Fiber To The Building - épületig

FTTC – Fiber To The Curb - járdáig

FTTD – Fiber To The Desk – asztalig ?wtf

FTTE – Fiber To The Enclosure - kerítésig

FTTH – Fiber To The Home - lakásig

FTTN – Fiber To The Neighborhood - környékig

FTTO – Fiber To The Office - irodáig

FTTP – Fiber To The Premises – helyiség/épületig

FTTU – Fiber To The User - felhasználóig

slide7

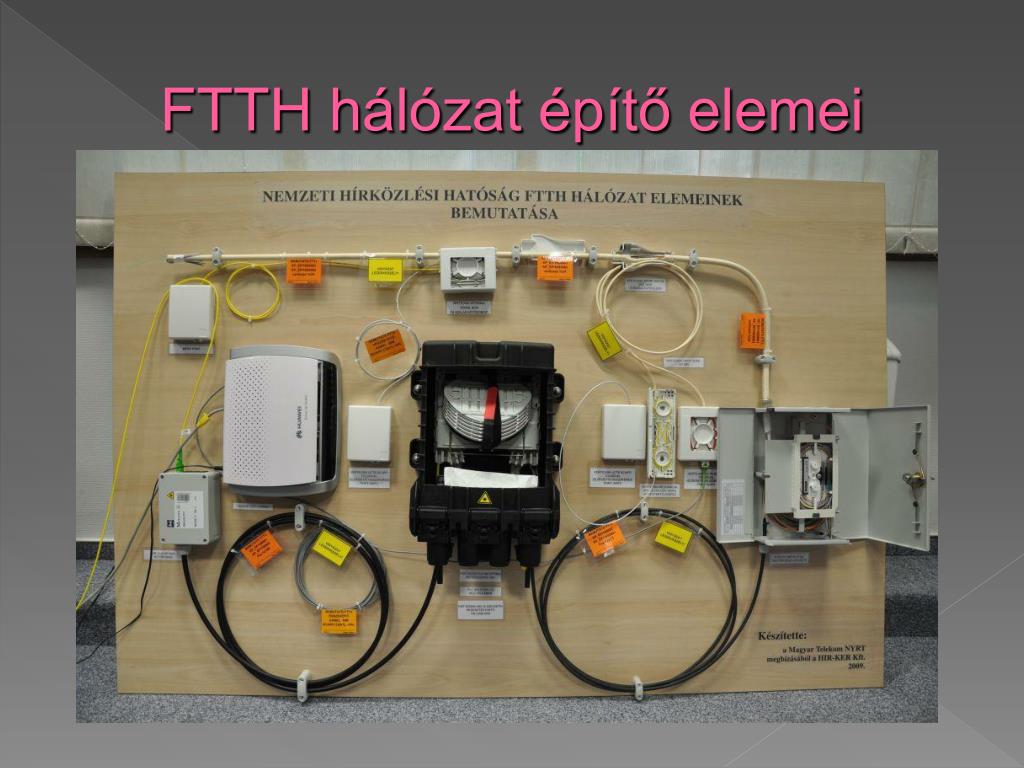

FTTX

Az FTTX hálózat nyilvántartására kellő figyelmességet kell fordítani (ezt a hálózatot gyakran bővítik átrendezik).

A kivitelezés végét nem a tökéletes mérési jegyzőkönyv jelenti hanem a megfelelő adatokkal ellátott nyilvántartás.

fttx a hozz f r si h l zatokban

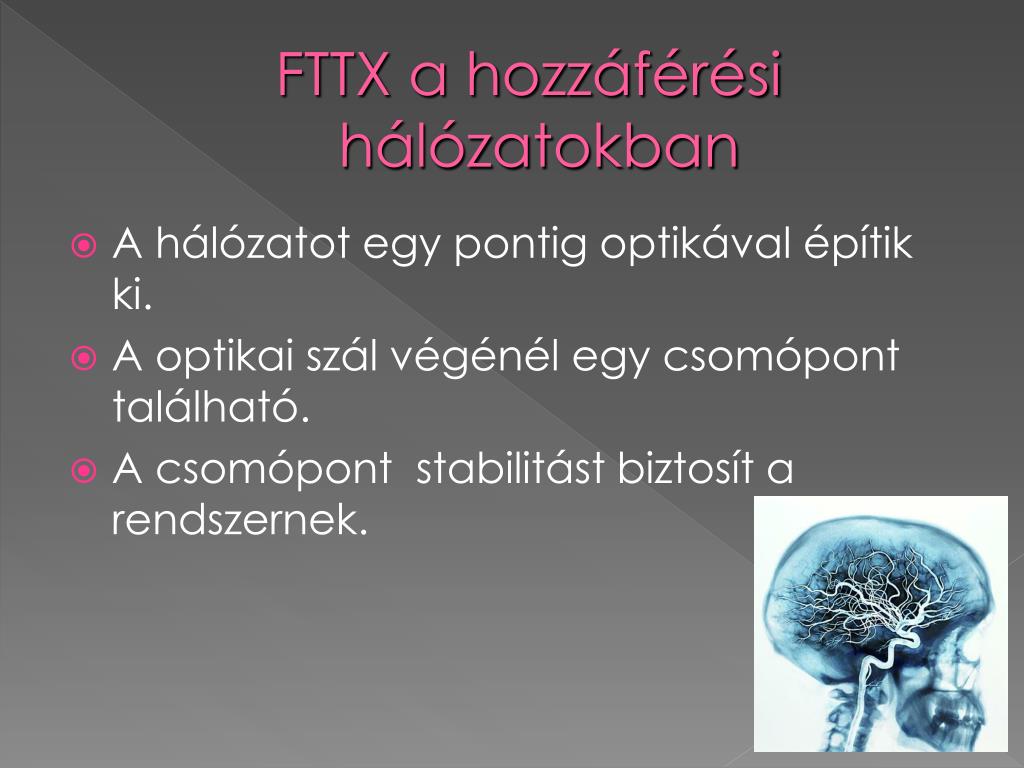

FTTX a hozzáférésihálózatokban

A hálózatot egy pontig optikával építik ki.

A optikai szál végénél egy csomópont található.

A csomópont stabilitást biztosít a rendszernek.

az fttx h l zat nagys ga
Az FTTX-hálózat nagysága

Felhasználó és a csomópont közti távolság lehet 10m és 10km között.

Az FTTX-hálózat 100m és 2000m között változik az esetek többségében.

Egy illetve többmódusú szálakat alkalmaznak.

mechanikai m r sek

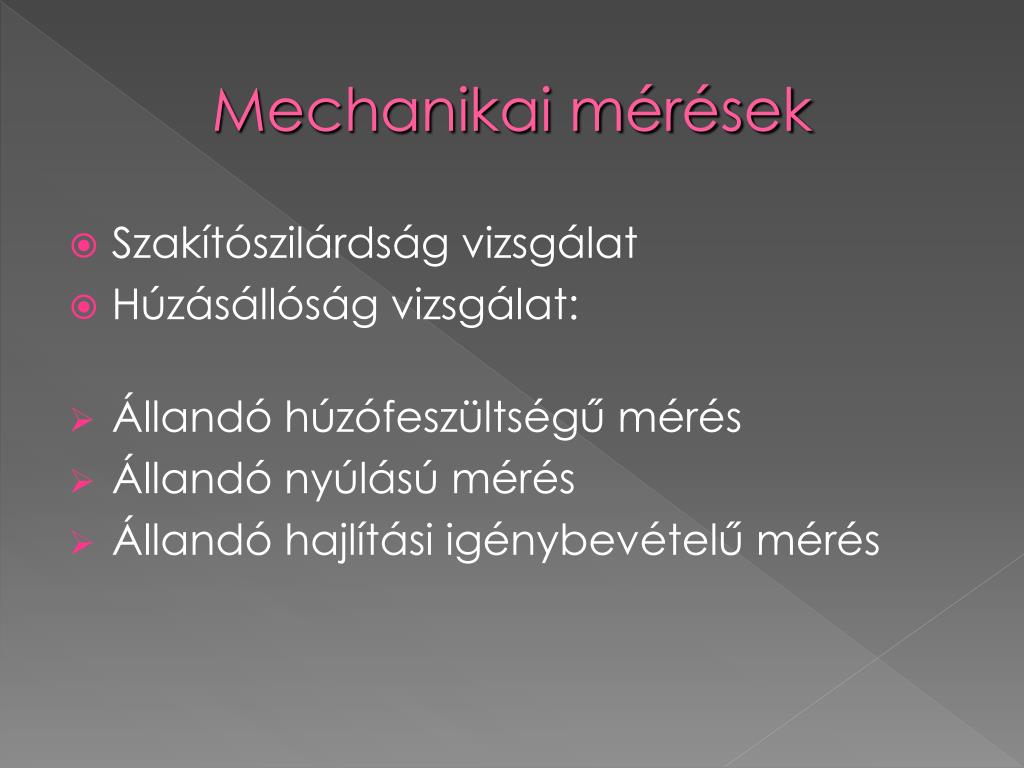

Mechanikai mérések

Szakítószilárdság vizsgálat

Húzásállóság vizsgálat:

Állandó húzófeszültségű mérés

Állandó nyúlású mérés

Állandó hajlítási igénybevételű mérés

szak t szil rds g m r s

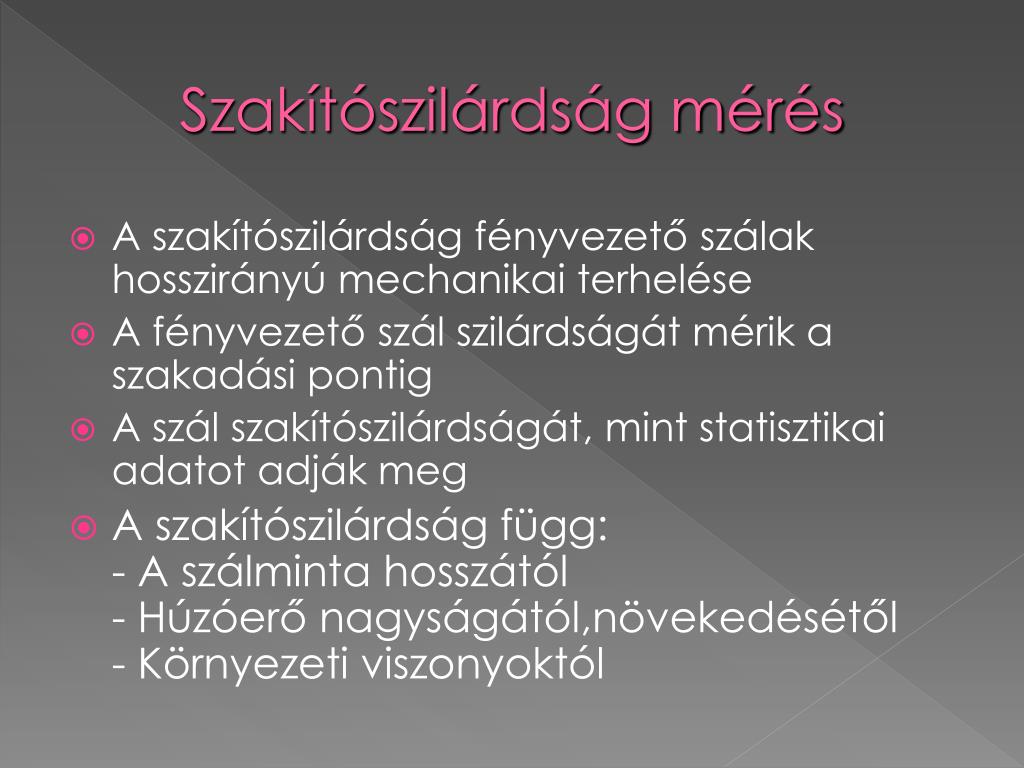

Szakítószilárdság mérés

A szakítószilárdság fényvezető szálak hosszirányú mechanikai terhelése

A fényvezető szál szilárdságát mérik a szakadási pontig

A szál szakítószilárdságát, mint statisztikai adatot adják meg

A szakítószilárdság függ:- A szálminta hosszától- Húzóerő nagyságától,növekedésétől- Környezeti viszonyoktól

h z s ll s g m r s

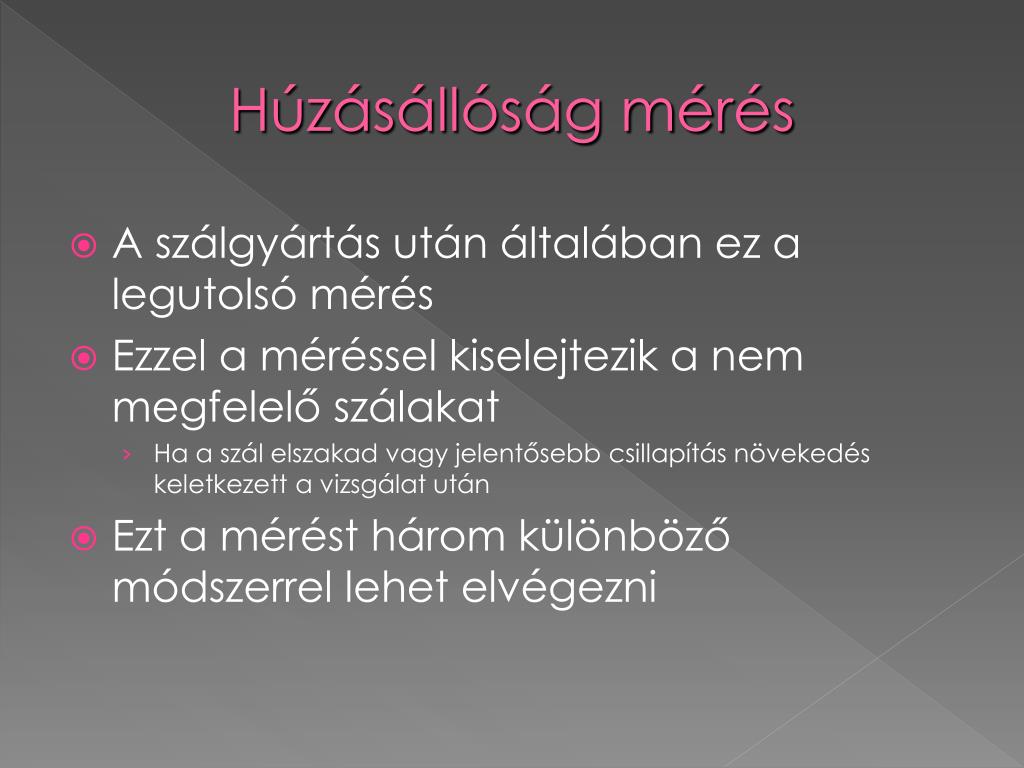

Húzásállóság mérés

A szálgyártás után általában ez a legutolsó mérés

Ezzel a méréssel kiselejtezik a nem megfelelő szálakat

Ha a szál elszakad vagy jelentősebb csillapítás növekedés keletkezett a vizsgálat után

Ezt a mérést három különböző módszerrel lehet elvégezni

h z s ll s g vizsg lat lland h z fesz lts g m r s

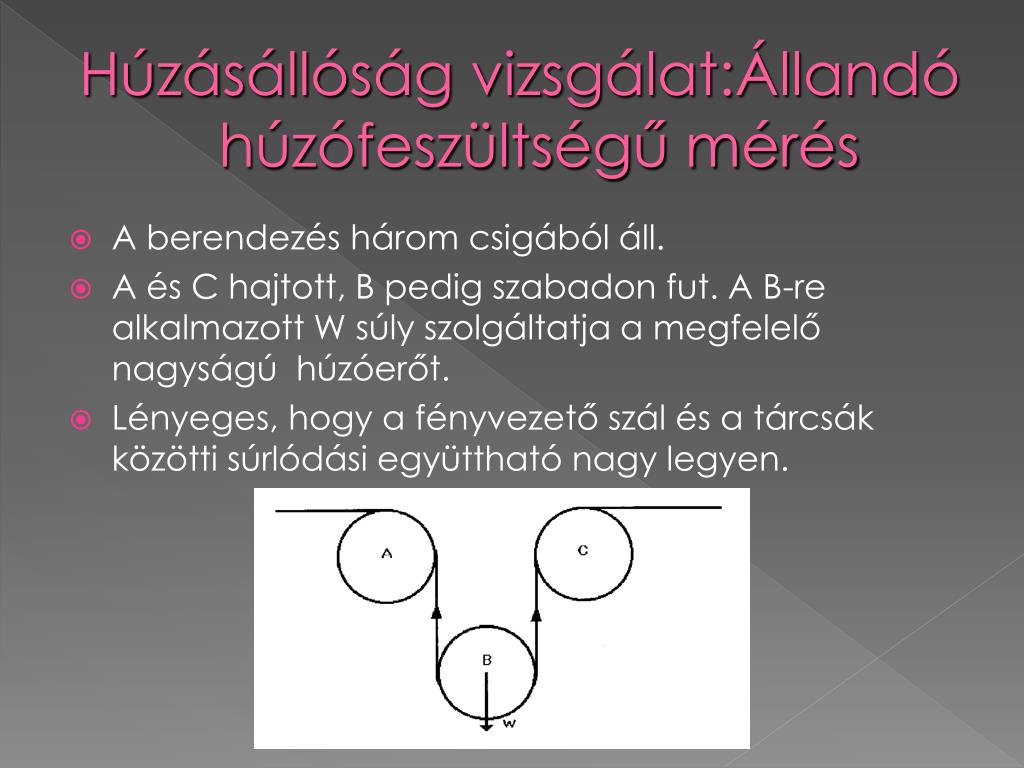

Húzásállóság vizsgálat:Állandóhúzófeszültségű mérés

A berendezés három csigából áll.

A és C hajtott, B pedig szabadon fut. A B-re alkalmazott W súly szolgáltatja a megfelelő nagyságú húzóerőt.

Lényeges, hogy a fényvezető szál és a tárcsák közötti súrlódási együttható nagy legyen.

h z s ll s g vizsg lat lland ny l s m r s
Húzásállóság vizsgálat:Állandó nyúlású mérés

A két csiga eltérő kerületi sebességgel

mozog azonos irányban, így ellenőrizhető

a szál nyúlékonysága.

h z s ll s g vizsg lat lland hajl t si ig nybev tel m r s

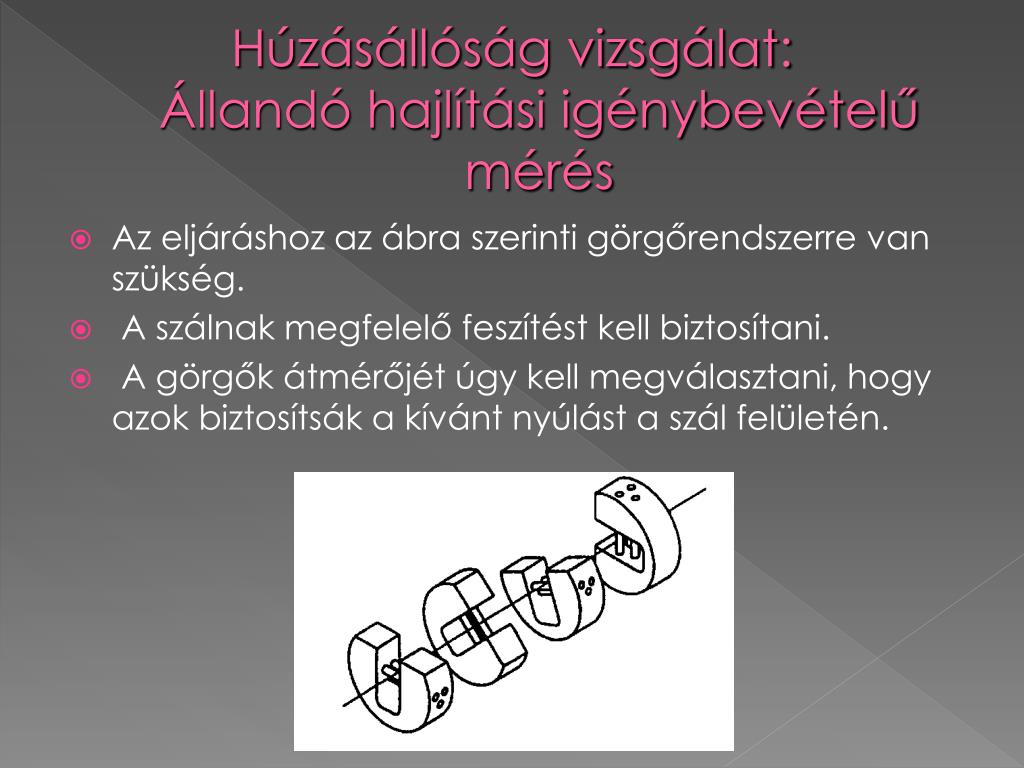

Húzásállóság vizsgálat:Állandó hajlítási igénybevételű mérés

Az eljáráshoz az ábra szerinti görgőrendszerre van szükség.

A szálnak megfelelő feszítést kell biztosítani.

A görgők átmérőjét úgy kell megválasztani, hogy azok biztosítsák a kívánt nyúlást a szál felületén.

termikus m r s

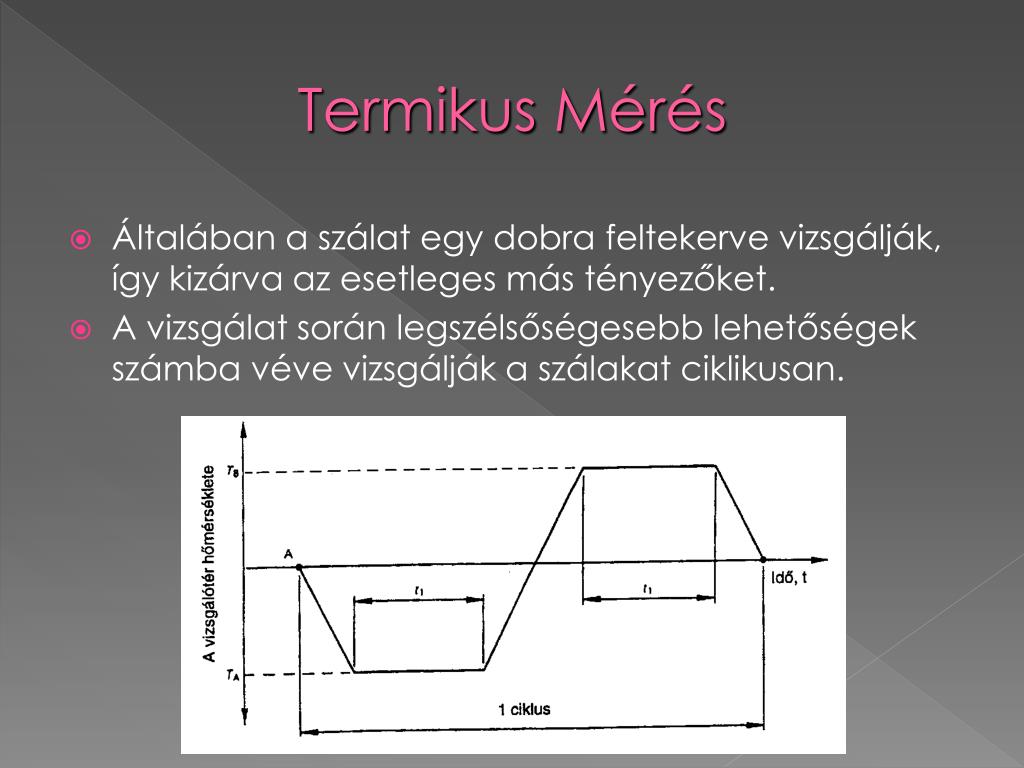

Termikus Mérés

Általában a szálat egy dobra feltekerve vizsgálják, így kizárva az esetleges más tényezőket.

A vizsgálat során legszélsőségesebb lehetőségek számba véve vizsgálják a szálakat ciklikusan.

fv k belszakaszok tviteli param tereinek vizsg lata
Fv. Kábelszakaszok átviteli paramétereinek vizsgálata

Csillapítás

Diszperzió:- Módusdiszperzió- Kromatikus diszperzió- Polarizációs módusdiszperzió

Levágási hullámhossz

Egyéb száljellemzők:- Mikrohajlat, Makrohajlat

csillap t s m r se

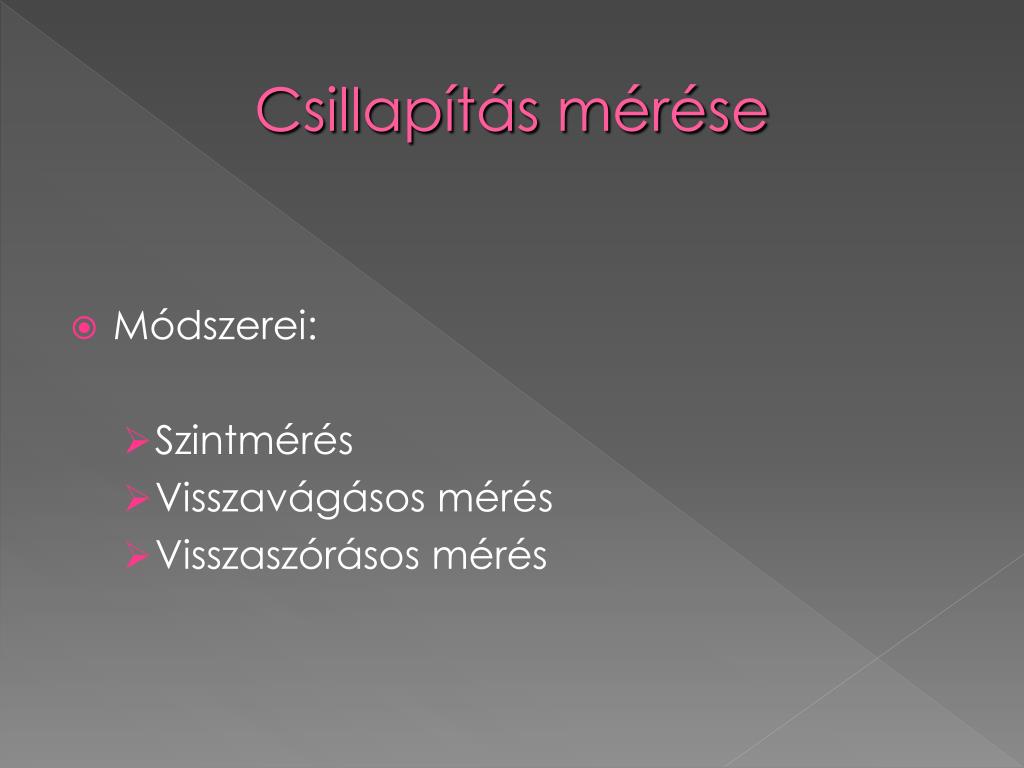

Csillapítás mérése

Módszerei:

Szintmérés

Visszavágásos mérés

Visszaszórásos mérés

csillap t s m r se1

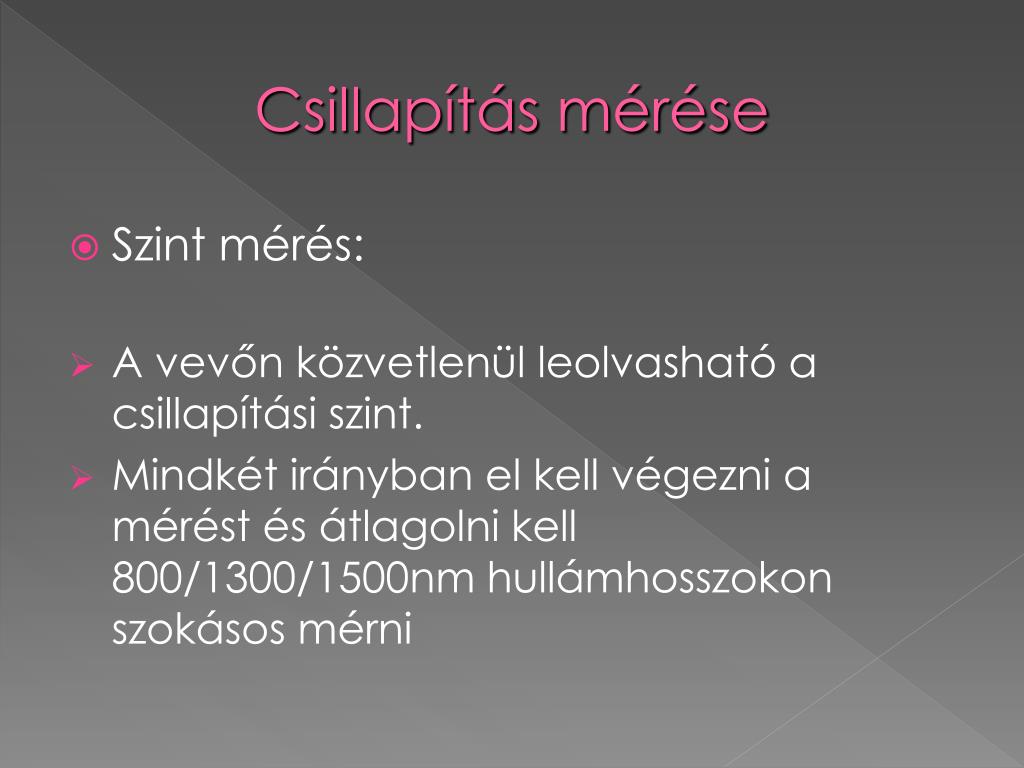

Csillapítás mérése

Szint mérés:

A vevőn közvetlenül leolvasható a csillapítási szint.

Mindkét irányban el kell végezni a mérést és átlagolni kell800/1300/1500nm hullámhosszokon szokásos mérni

csillap t s m r se2
Csillapítás mérése

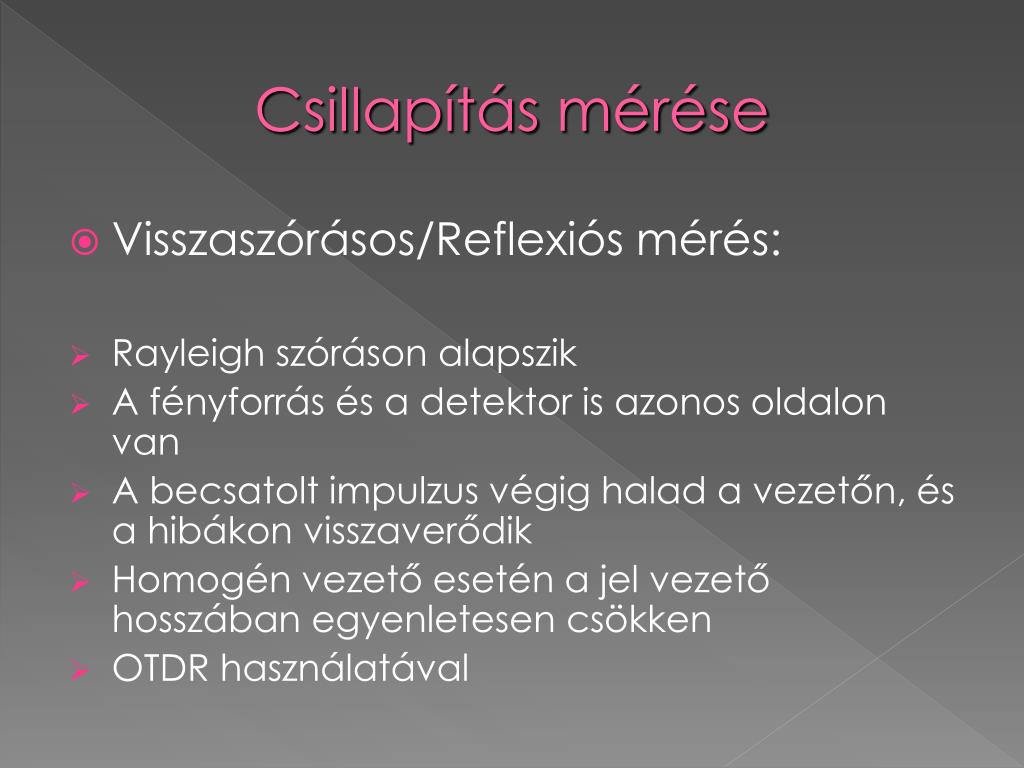

Visszaszórásos/Reflexiós mérés:

Rayleigh szóráson alapszik

A fényforrás és a detektor is azonos oldalon van

A becsatolt impulzus végig halad a vezetőn, és a hibákon visszaverődik

Homogén vezető esetén a jel vezető hosszában egyenletesen csökken

OTDR használatával

csillap t s m r se3
Csillapítás mérése

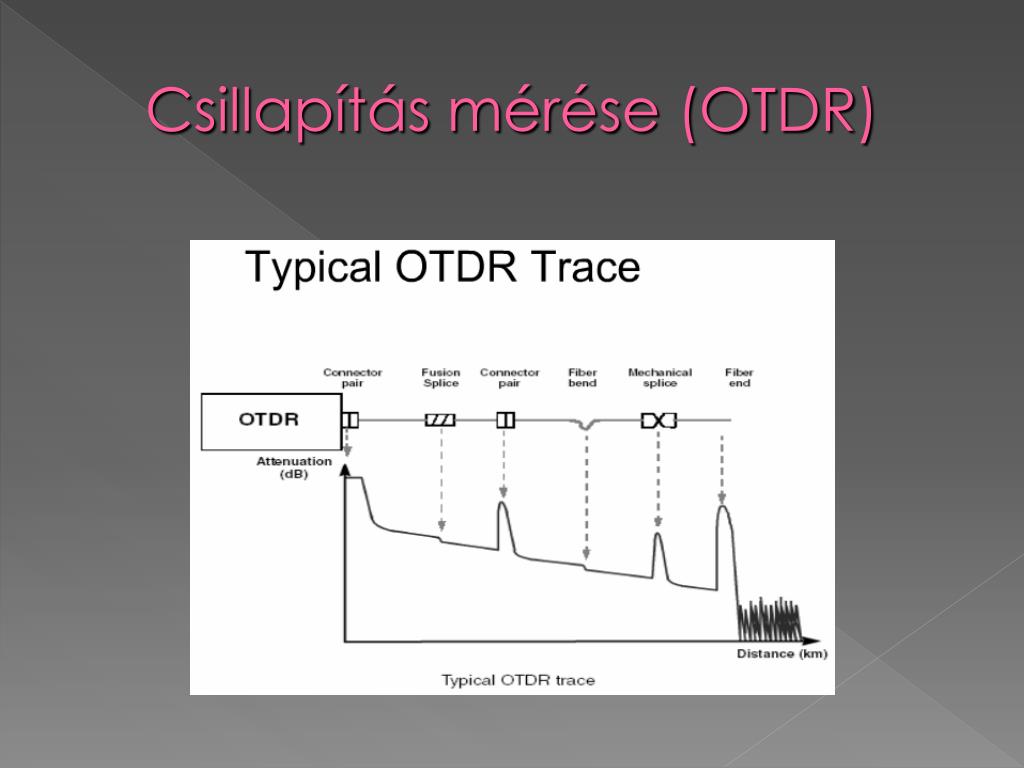

Reflexiós mérés, OTDR-rel (Optical Time Domain Reflectometer)

OTDR-rel, lehet hibákat mérni, hibahely távolságát megállapítani, csatlakozási csillapítást, szakaszcsillapítást, reflexiót mérni.

A mérés egy oldalról is elvégezhető

j tanul st
Jó tanulást!

Köszönjük a figyelmet!
