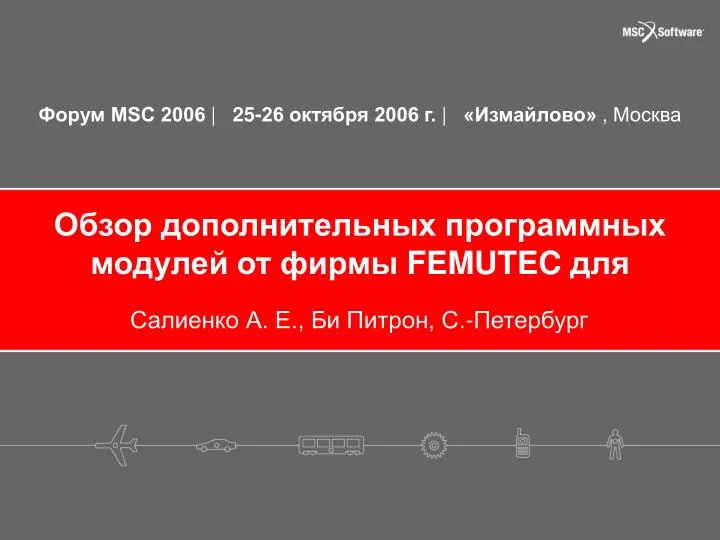

Обзор дополнительных программных модулей от фирмы FEMUTEC для

1. Обзор дополнительных программных модулей от фирмы FEMUTEC для Салиенко А. Е., Би Питрон, С.-Петербург

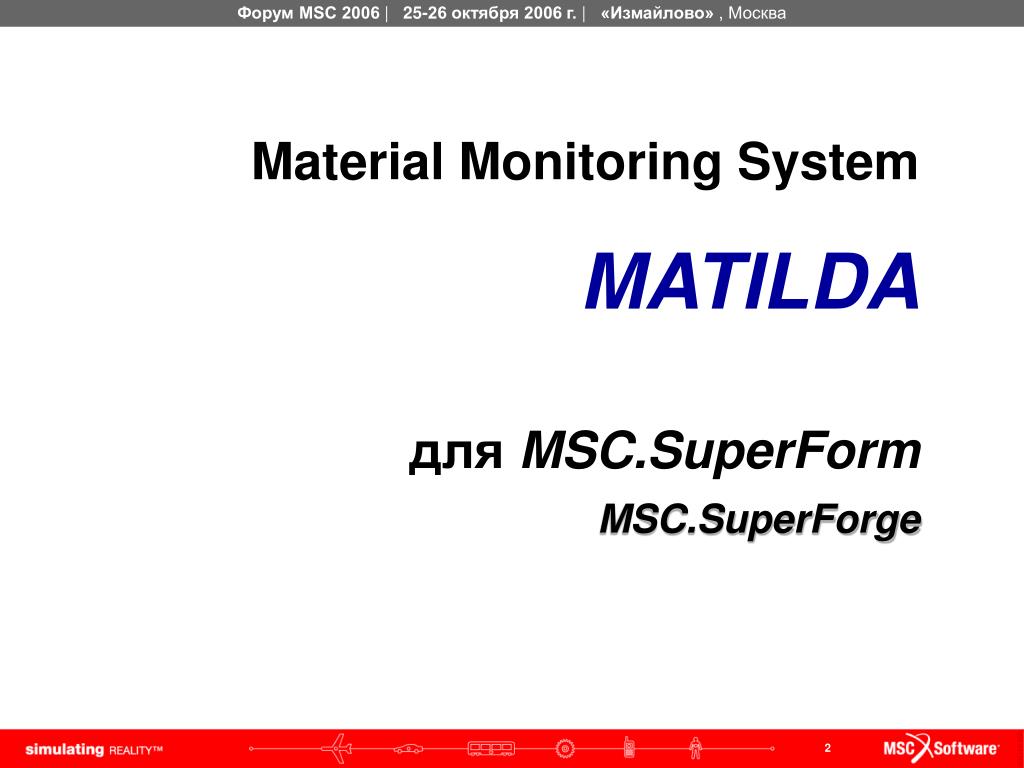

2. Material Monitoring System MATILDA дляMSC.SuperForm MSC.SuperForge

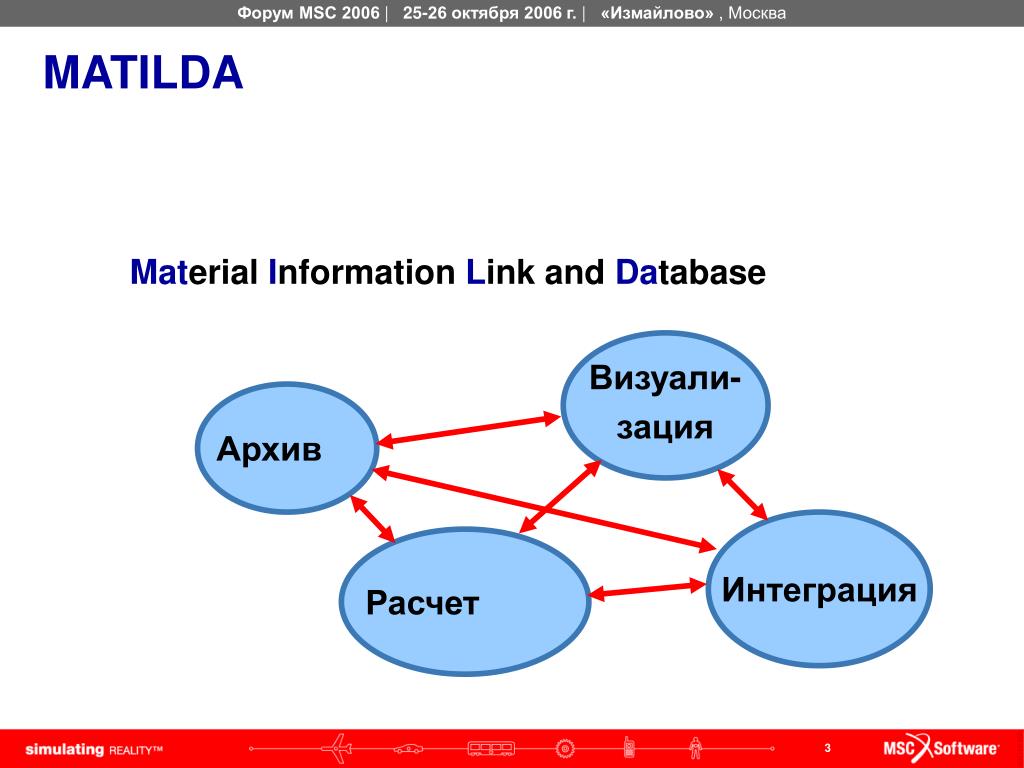

3. Визуали- зация Архив Расчет Интеграция MATILDA Material Information Link and Database

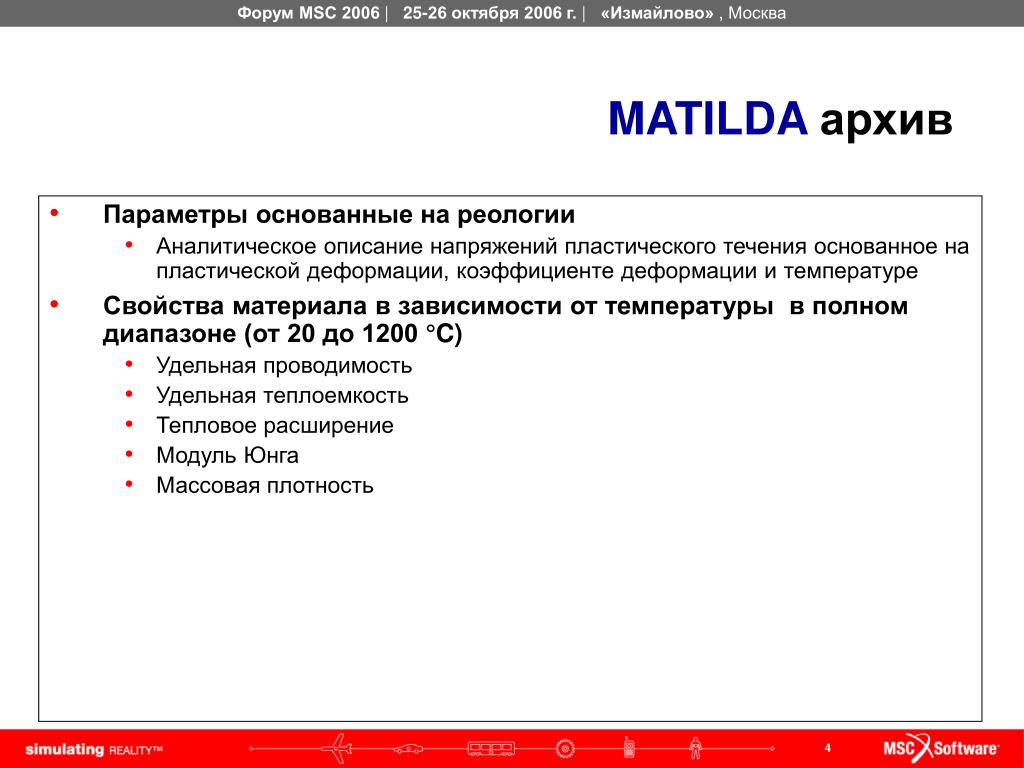

4. Параметрыоснованные на реологии Аналитическое описание напряжений пластического течения основанное на пластической деформации, коэффициенте деформации и температуре Свойства материала в зависимости от температуры в полном диапазоне (от 20 до 1200 °C) Удельная проводимость Удельная теплоемкость Тепловое расширение Модуль Юнга Массовая плотность MATILDAархив

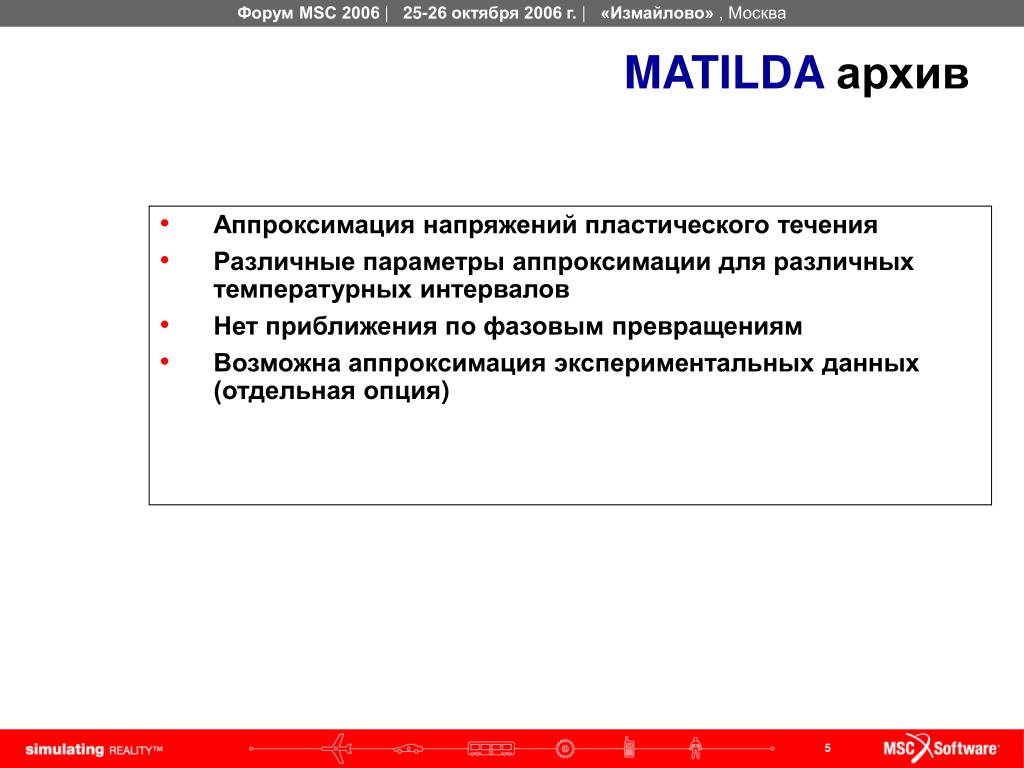

5. Аппроксимация напряжений пластического течения Различные параметры аппроксимации для различных температурных интервалов Нет приближения по фазовым превращениям Возможна аппроксимация экспериментальных данных (отдельнаяопция) MATILDAархив

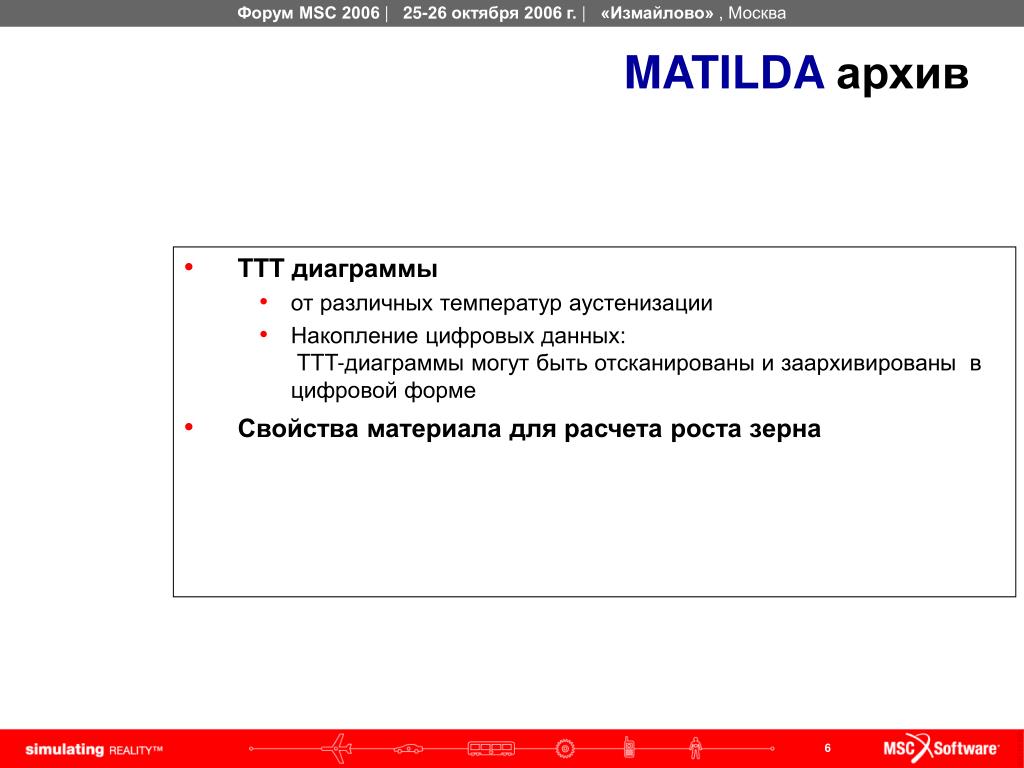

6. TTT диаграммы от различных температур аустенизации Накопление цифровых данных: TTT-диаграммы могут быть отсканированы и заархивированы в цифровой форме Свойства материала для расчета роста зерна MATILDAархив

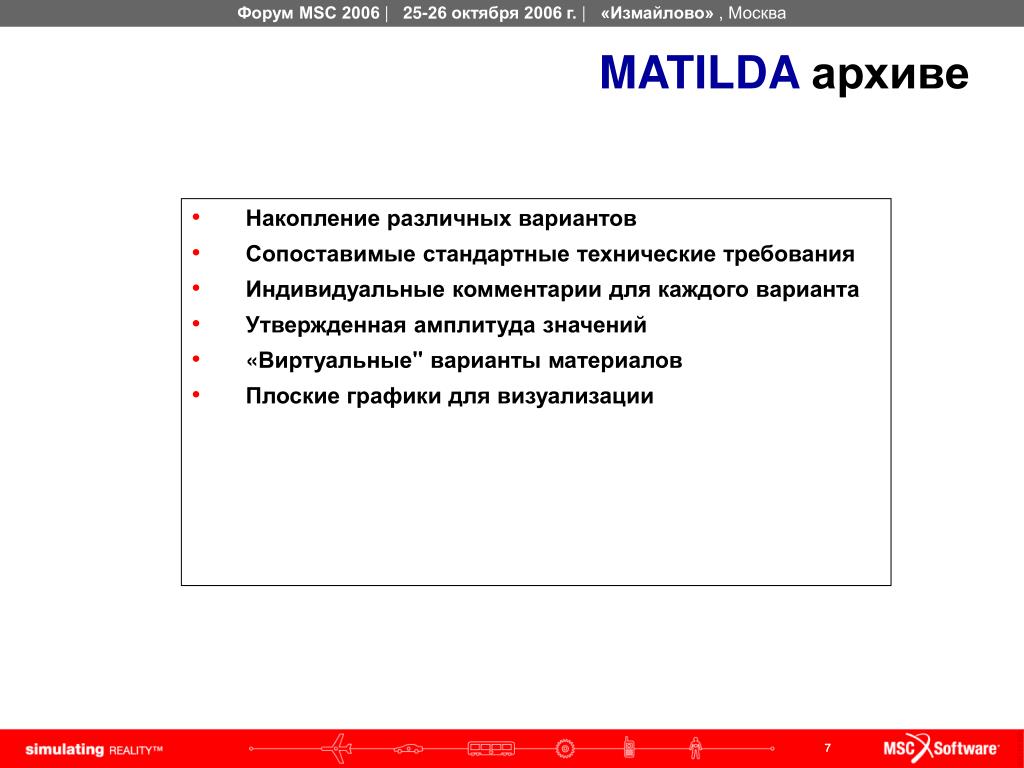

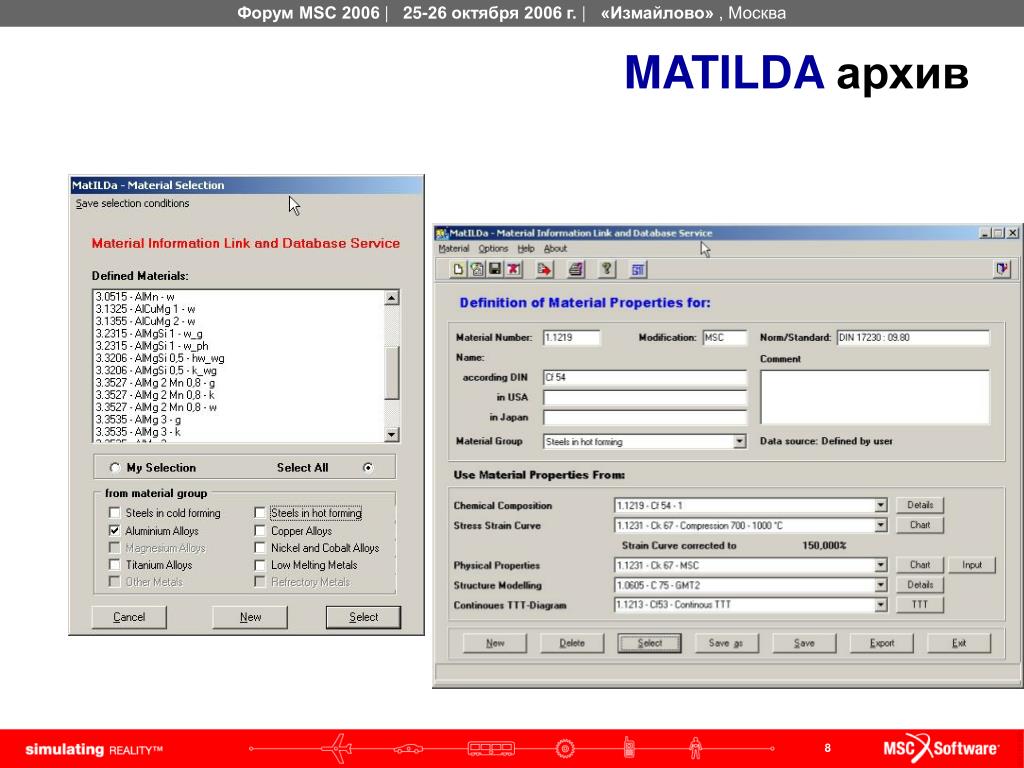

7. MATILDAархиве • Накопление различных вариантов • Сопоставимые стандартные технические требования • Индивидуальные комментарии для каждого варианта • Утвержденная амплитуда значений • «Виртуальные" варианты материалов • Плоскиеграфики для визуализации

8. MATILDAархив

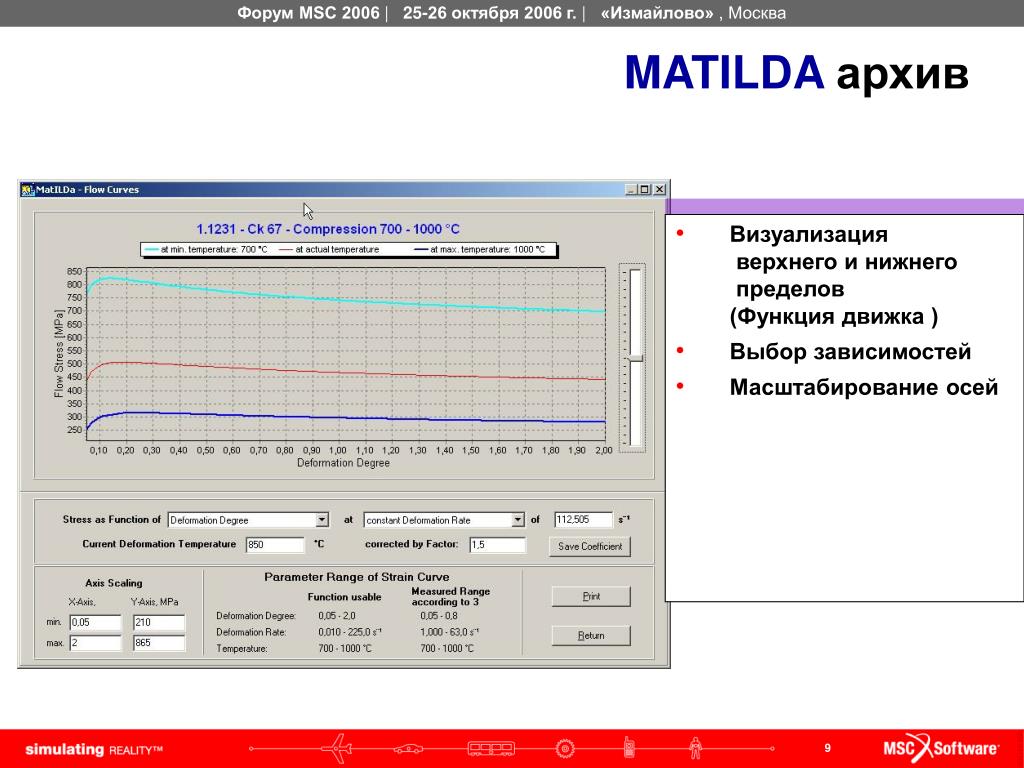

9. MATILDAархив • Визуализация верхнего и нижнего пределов(Функция движка ) • Выбор зависимостей • Масштабирование осей

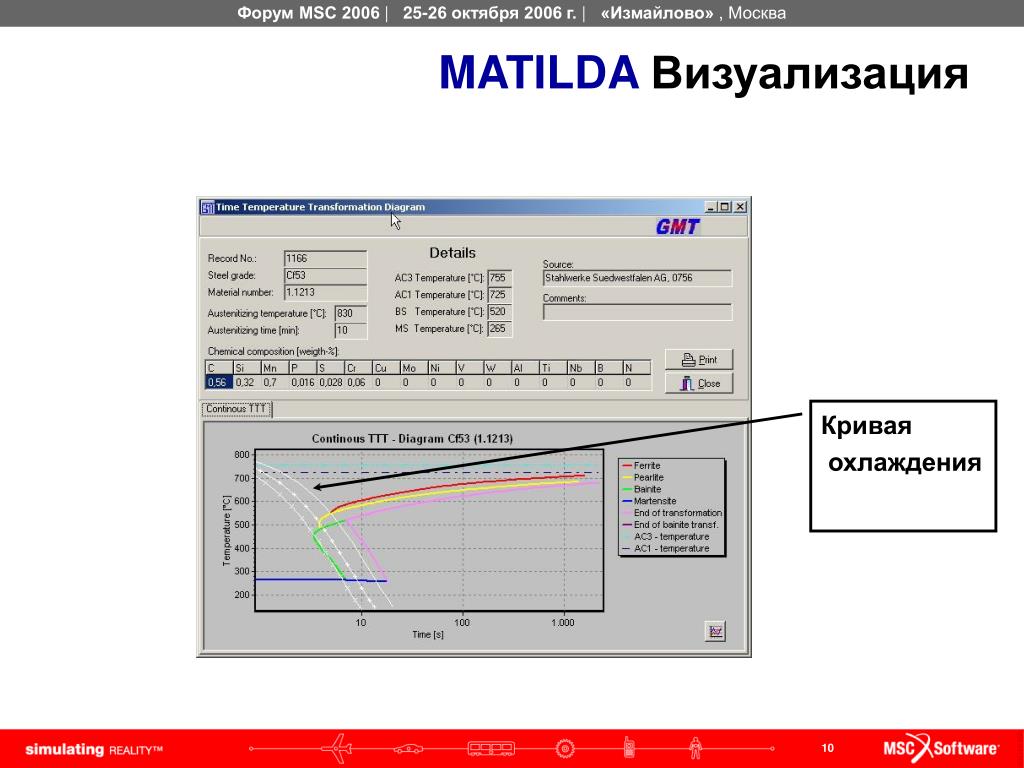

10. MATILDAВизуализация Кривая охлаждения

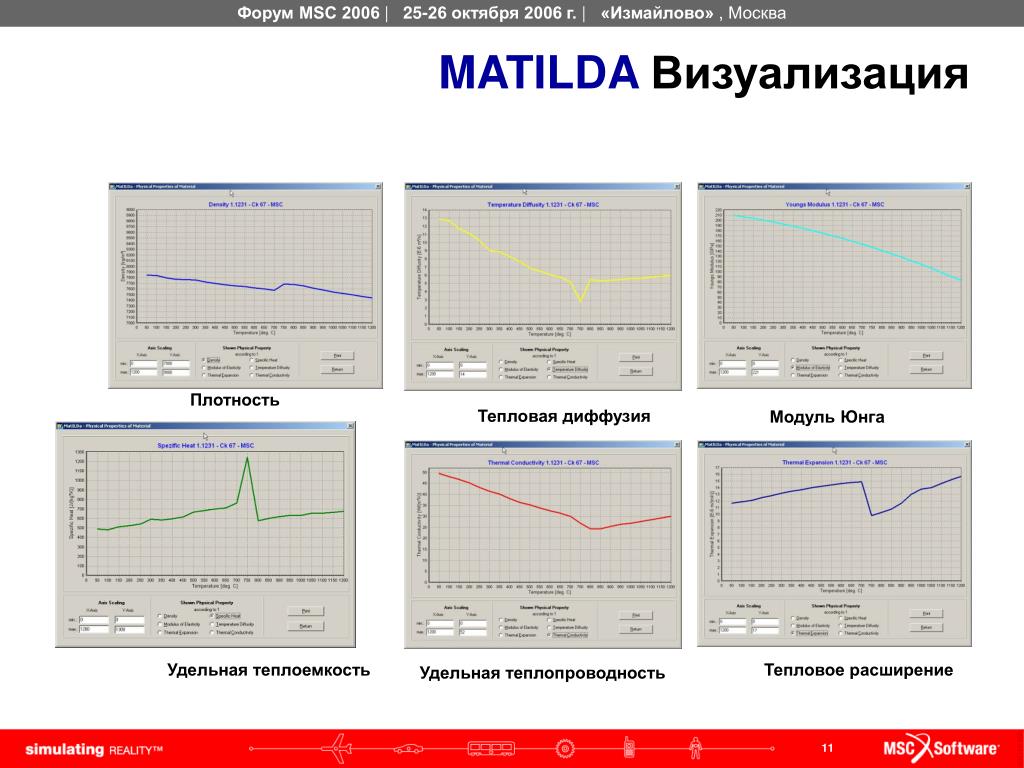

11. MATILDAВизуализация Плотность Тепловая диффузия Модуль Юнга Удельная теплоемкость Тепловое расширение Удельная теплопроводность

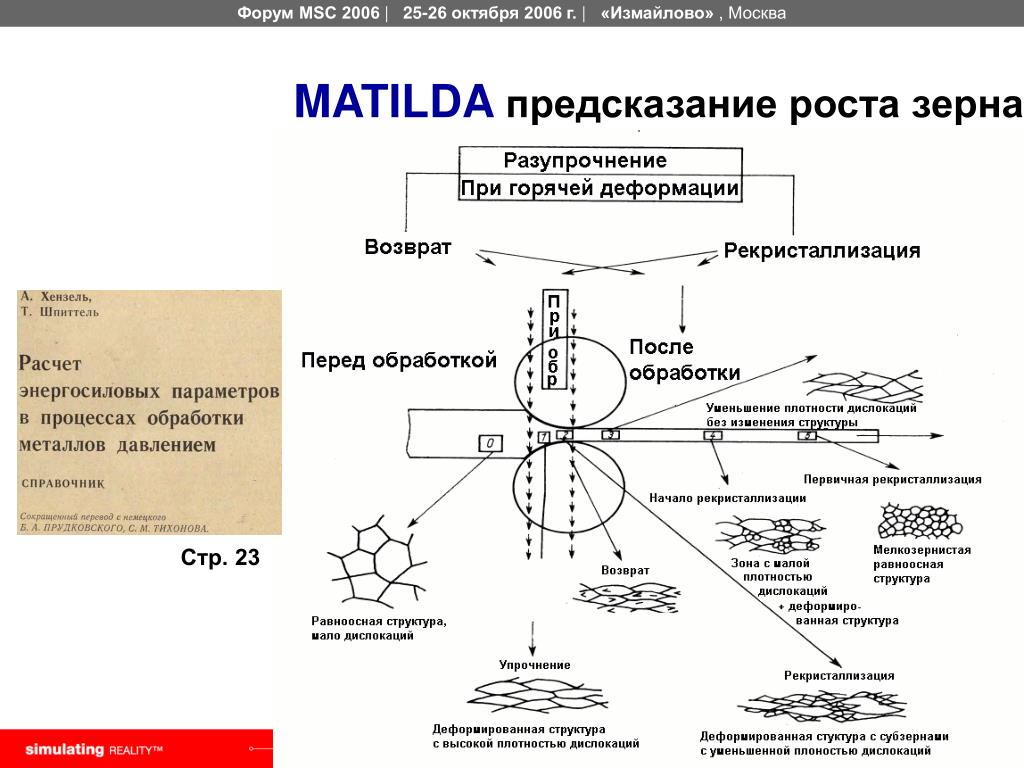

12. MATILDAпредсказание роста зерна Стр. 23

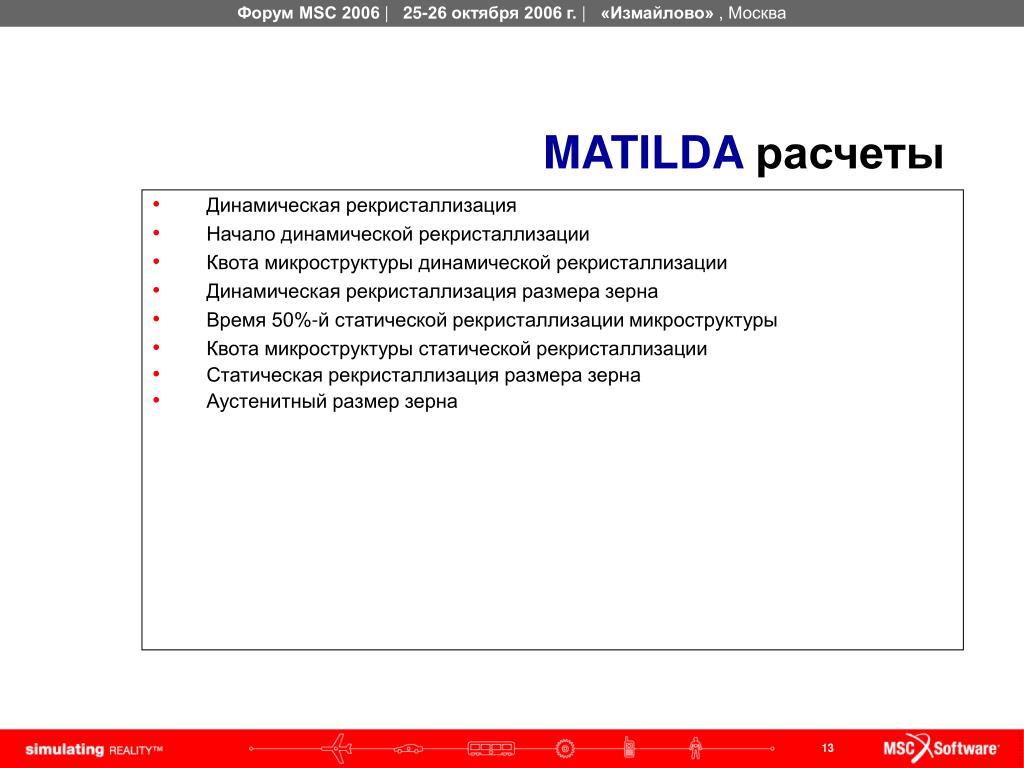

13. Динамическаярекристаллизация Начало динамической рекристаллизации Квота микроструктуры динамическойрекристаллизации Динамическаярекристаллизацияразмера зерна Время 50%-й статическойрекристаллизации микроструктуры Квота микроструктурыстатическойрекристаллизации Статическаярекристаллизацияразмера зерна Аустенитный размер зерна MATILDAрасчеты

14. пример(размер зерна) Динамическая рекристаллизация Пластическая деформация Размер зерна Коэффициент деформации

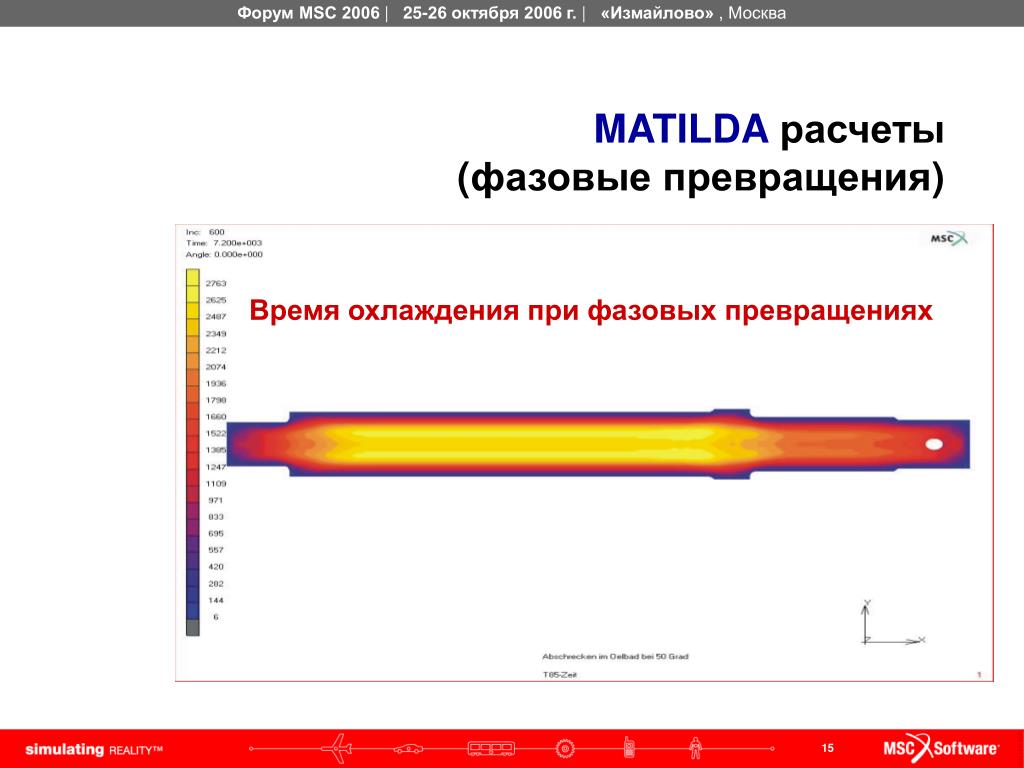

15. MATILDAрасчеты(фазовые превращения) Время охлаждения при фазовых превращениях

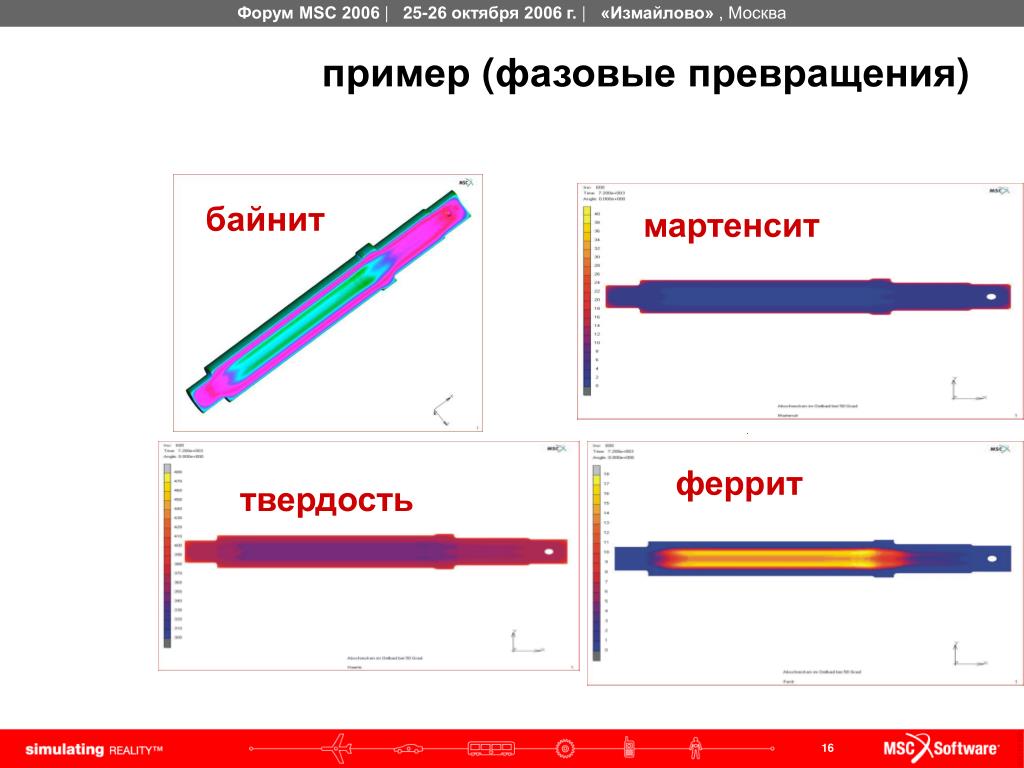

16. пример (фазовые превращения) байнит мартенсит феррит твердость

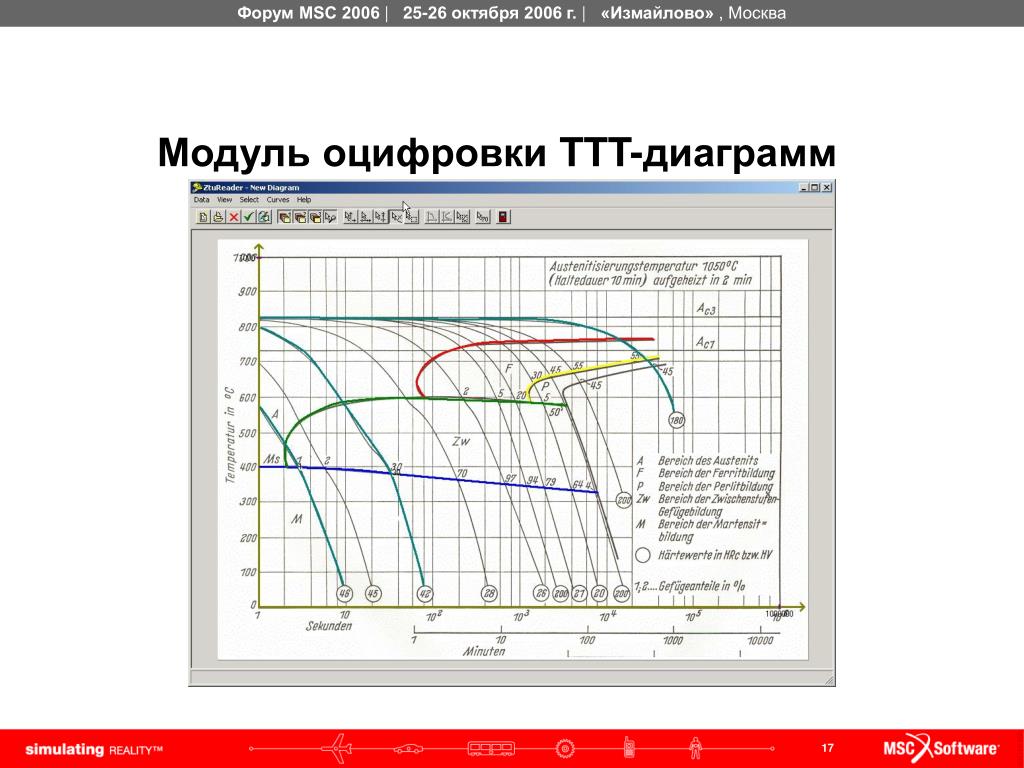

17. Модуль оцифровки TTT-диаграмм

18. Модуль аппроксимации экспериментальныхданных предела текучести

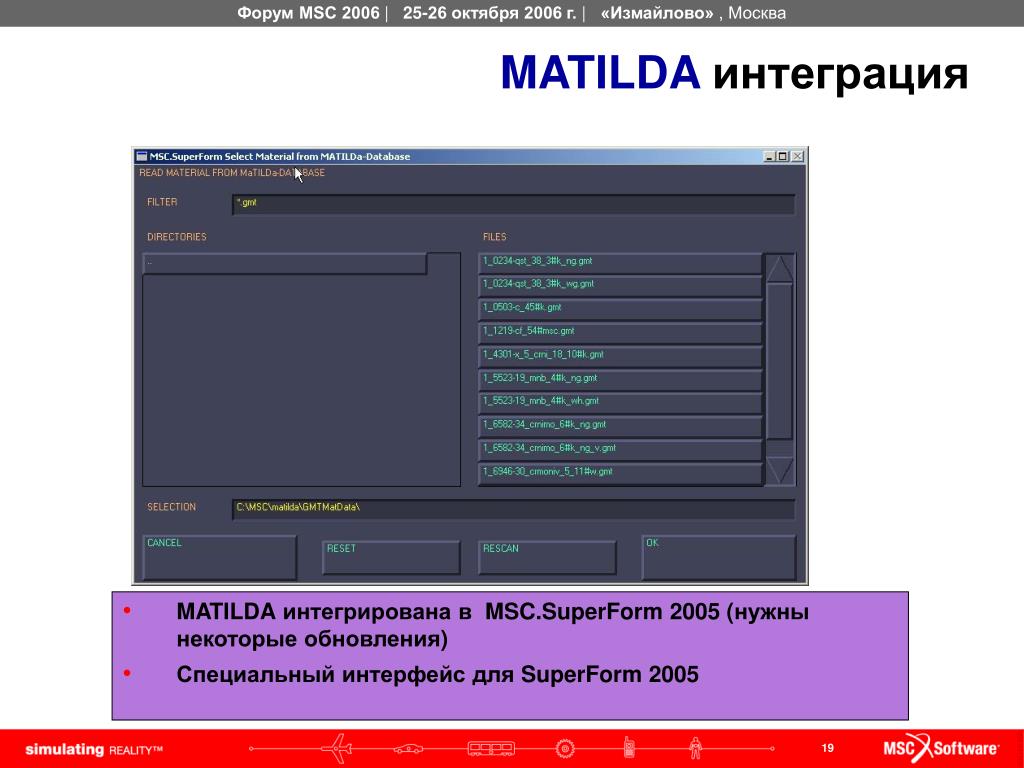

19. MATILDAинтеграция • MATILDA интегрирована в MSC.SuperForm 2005 (нужны некоторые обновления) • Специальный интерфейс для SuperForm 2005

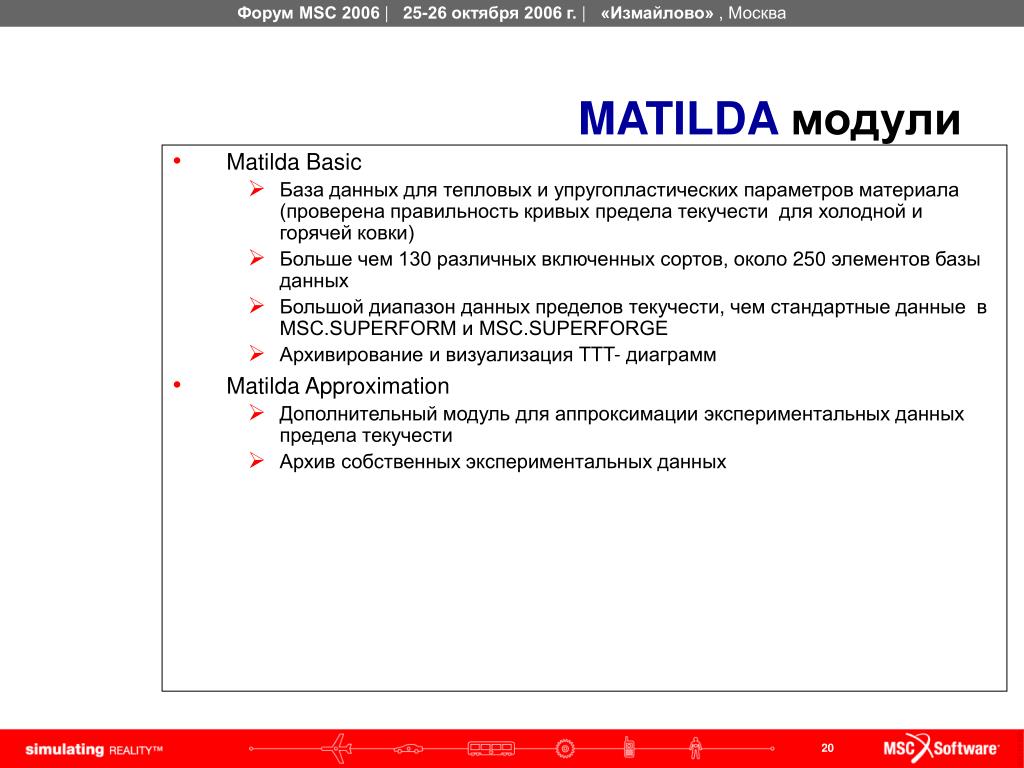

20. Matilda Basic База данных для тепловых и упругопластических параметров материала (проверена правильность кривых предела текучести для холодной и горячей ковки) Больше чем 130 различных включенных сортов, около 250 элементов базы данных Большойдиапазон данных пределов текучести, чем стандартные данные в MSC.SUPERFORM и MSC.SUPERFORGE Архивирование и визуализация TTT- диаграмм Matilda Approximation Дополнительный модуль для аппроксимации экспериментальных данных предела текучести Архив собственных экспериментальных данных MATILDAмодули

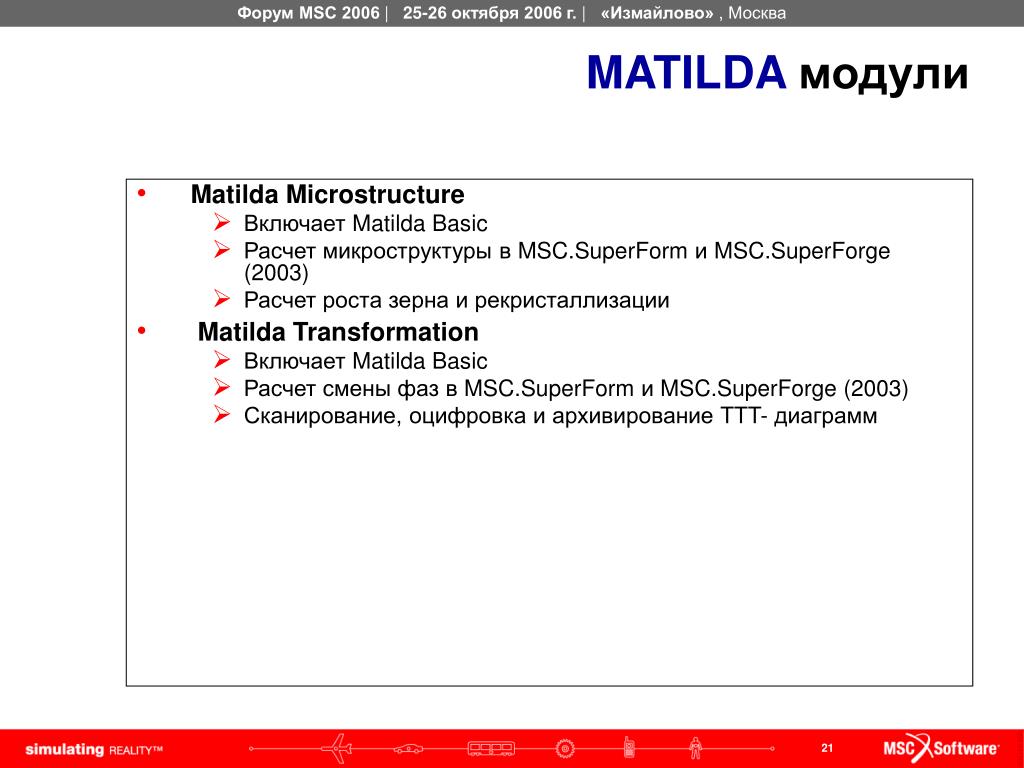

21. Matilda Microstructure Включает Matilda Basic Расчет микроструктурыв MSC.SuperForm и MSC.SuperForge (2003) Расчет роста зерна и рекристаллизации Matilda Transformation Включает Matilda Basic Расчет смены фазв MSC.SuperForm и MSC.SuperForge (2003) Сканирование, оцифровкаиархивирование TTT- диаграмм MATILDAмодули

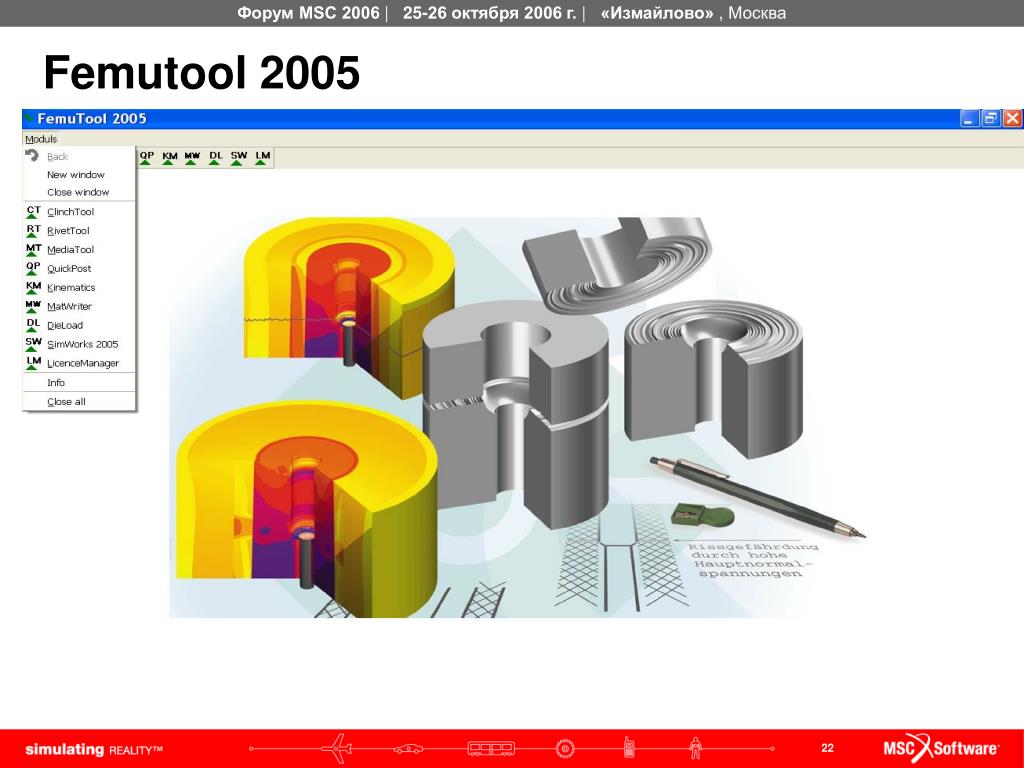

22. Femutool 2005

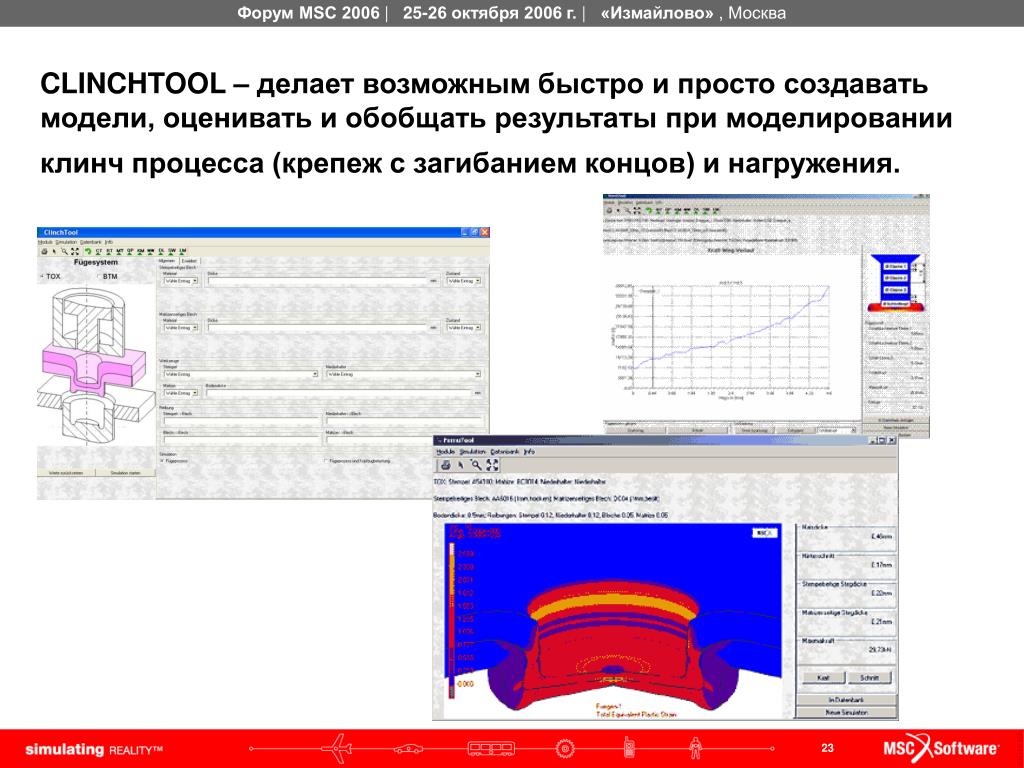

23. CLINCHTOOL – делает возможным быстро и просто создавать модели, оценивать и обобщать результаты при моделировании клинч процесса (крепеж с загибанием концов) и нагружения.

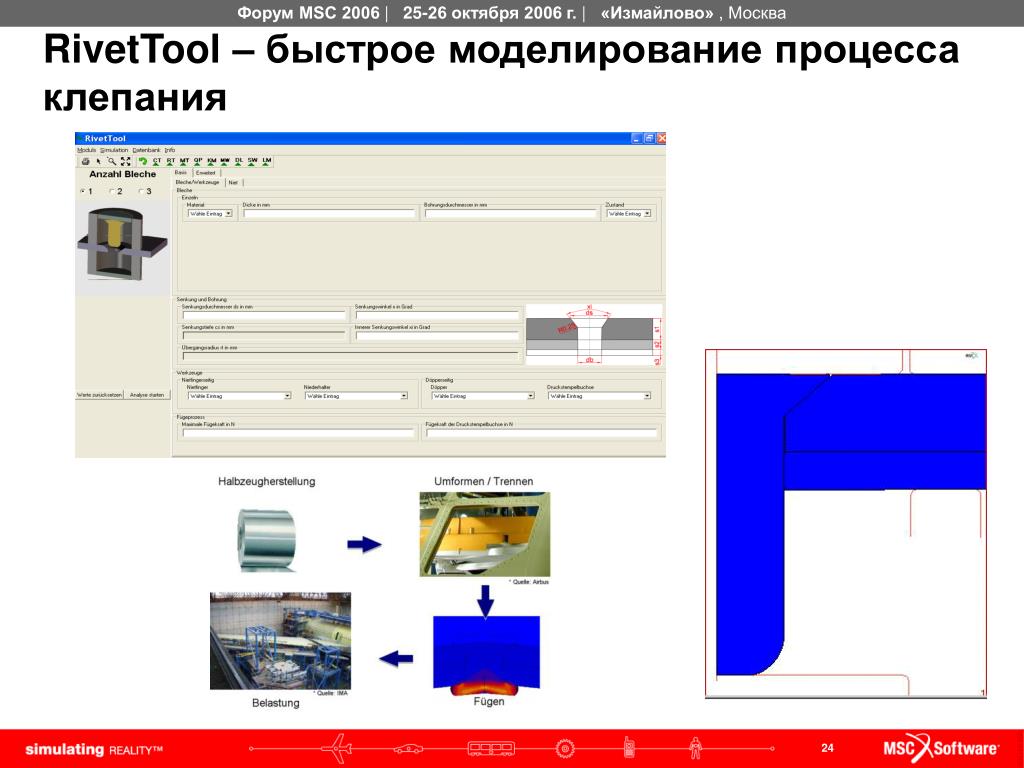

24. RivetTool – быстрое моделирование процесса клепания

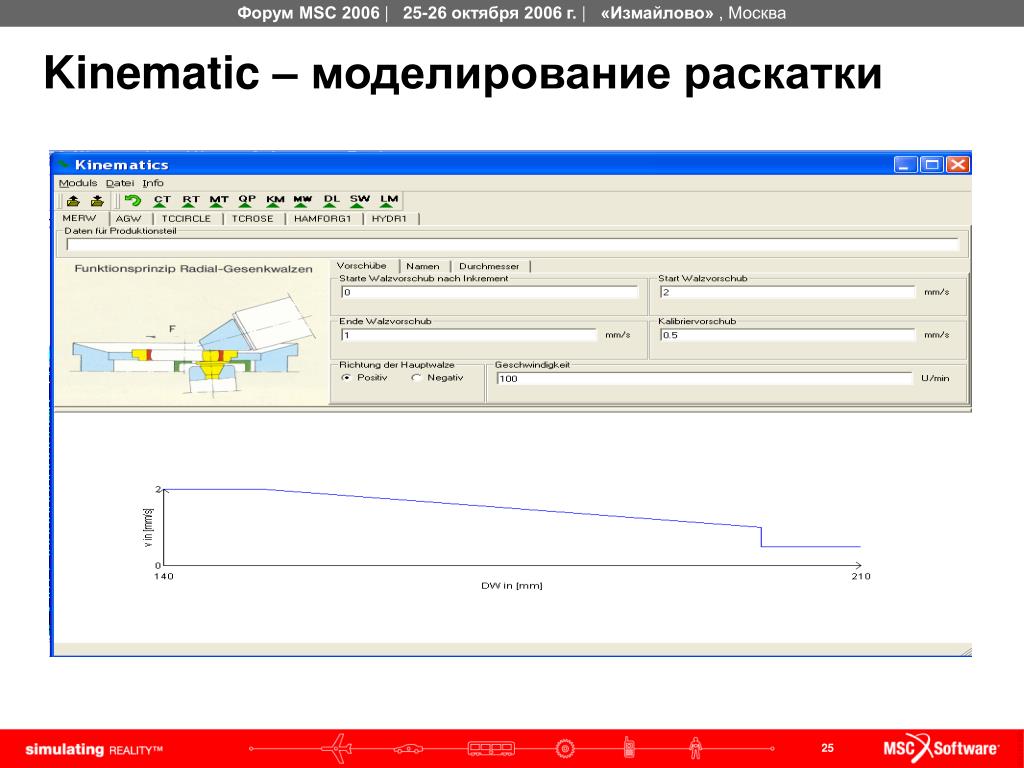

25. Kinematic – моделирование раскатки

28. Менеджер проектов

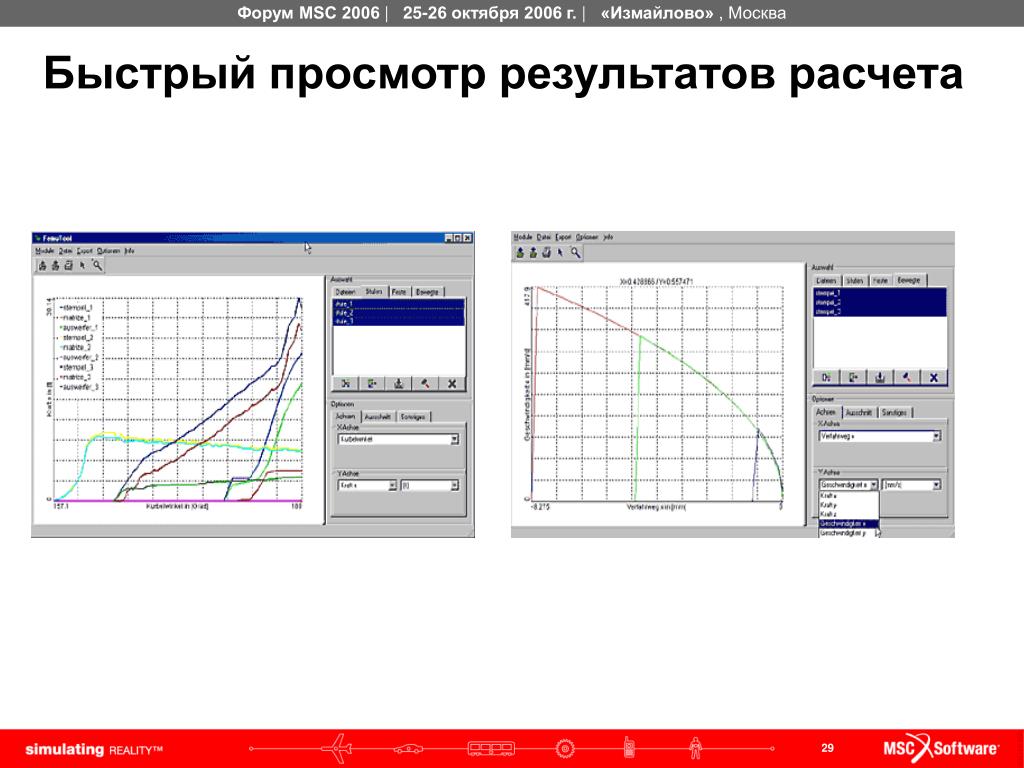

29. Быстрый просмотр результатов расчета

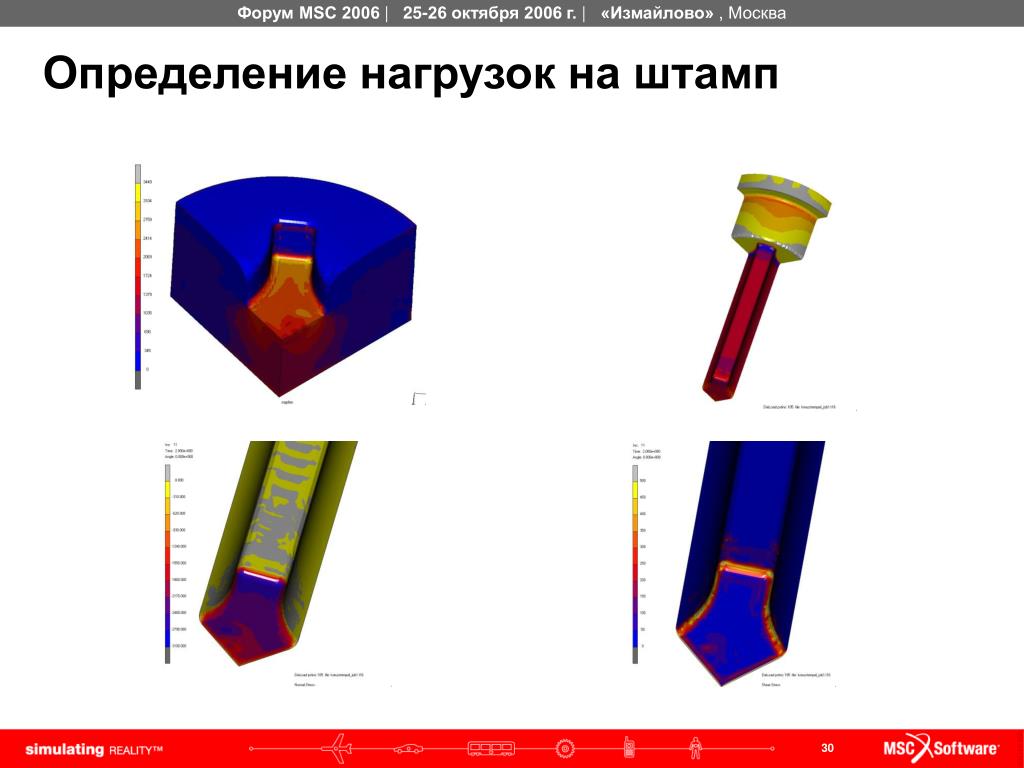

30. Определение нагрузок на штамп

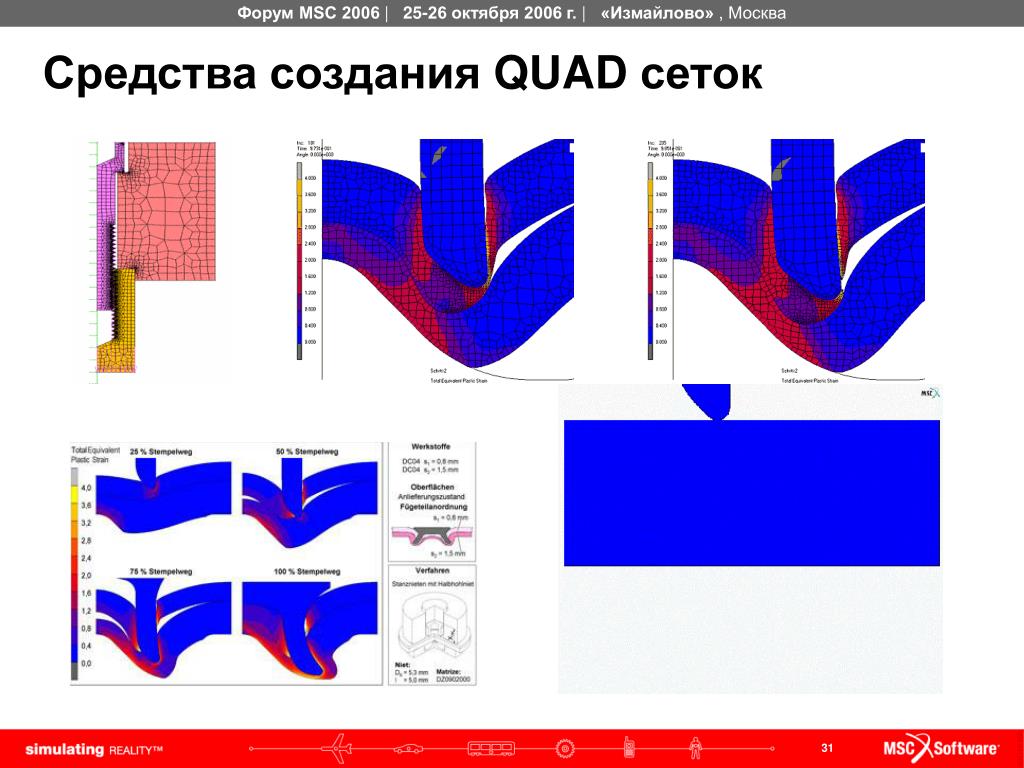

31. Средства создания QUAD сеток

32. Пример дополнительных функций

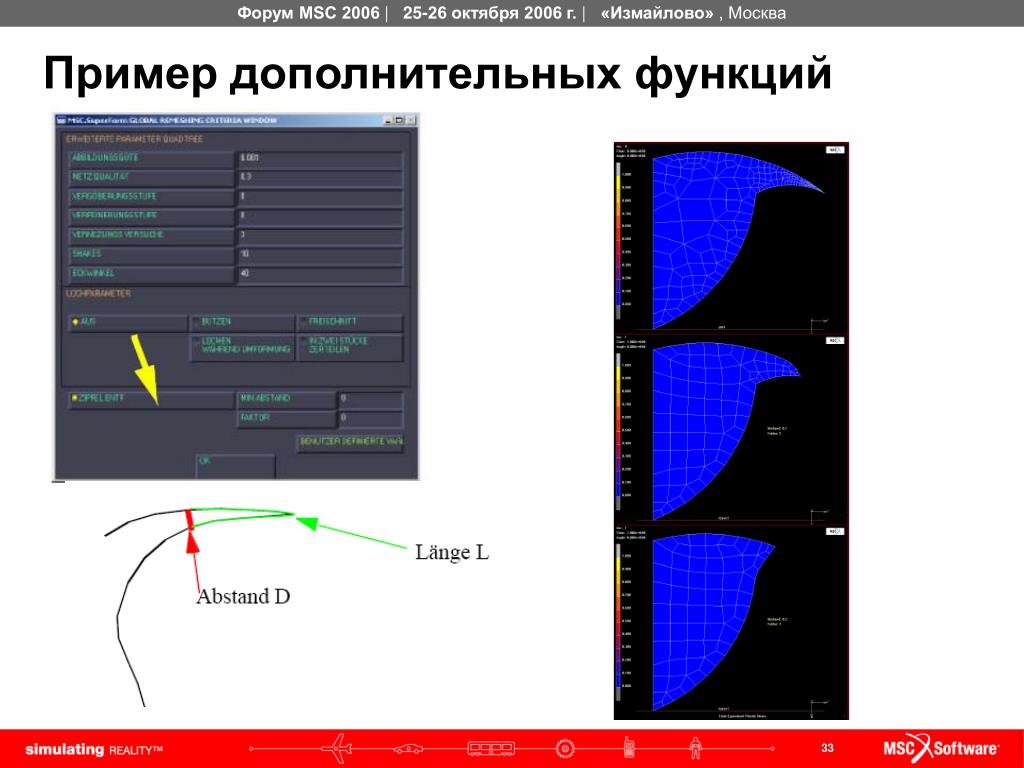

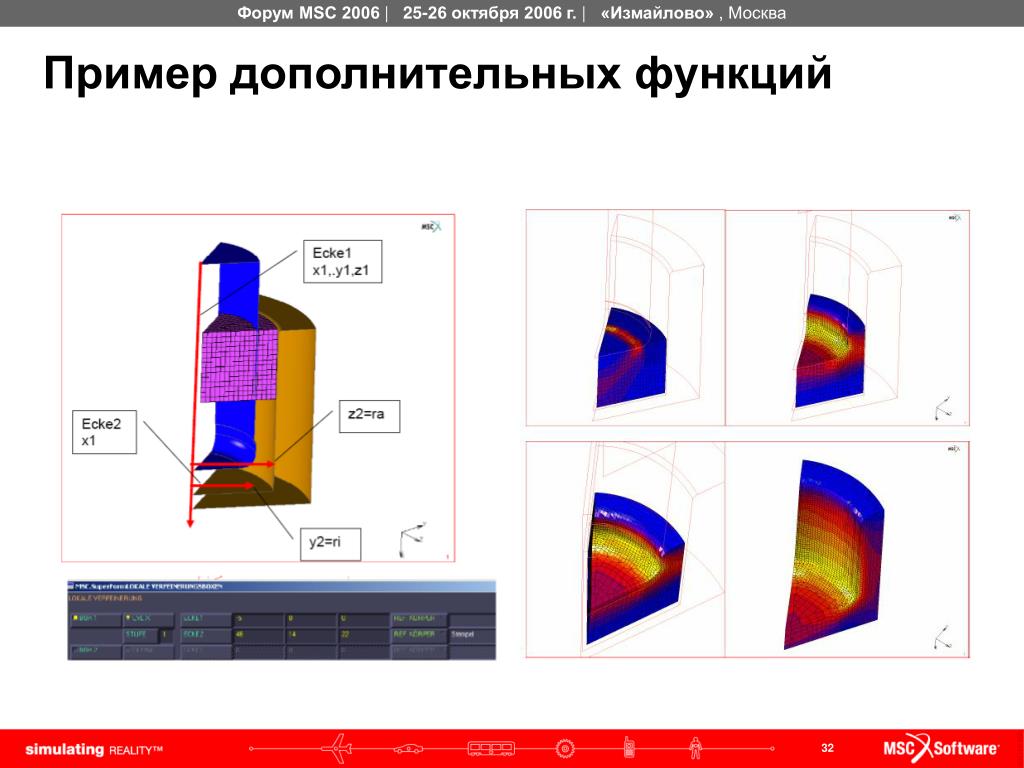

33. Пример дополнительных функций

34. Спасибо за внимание
