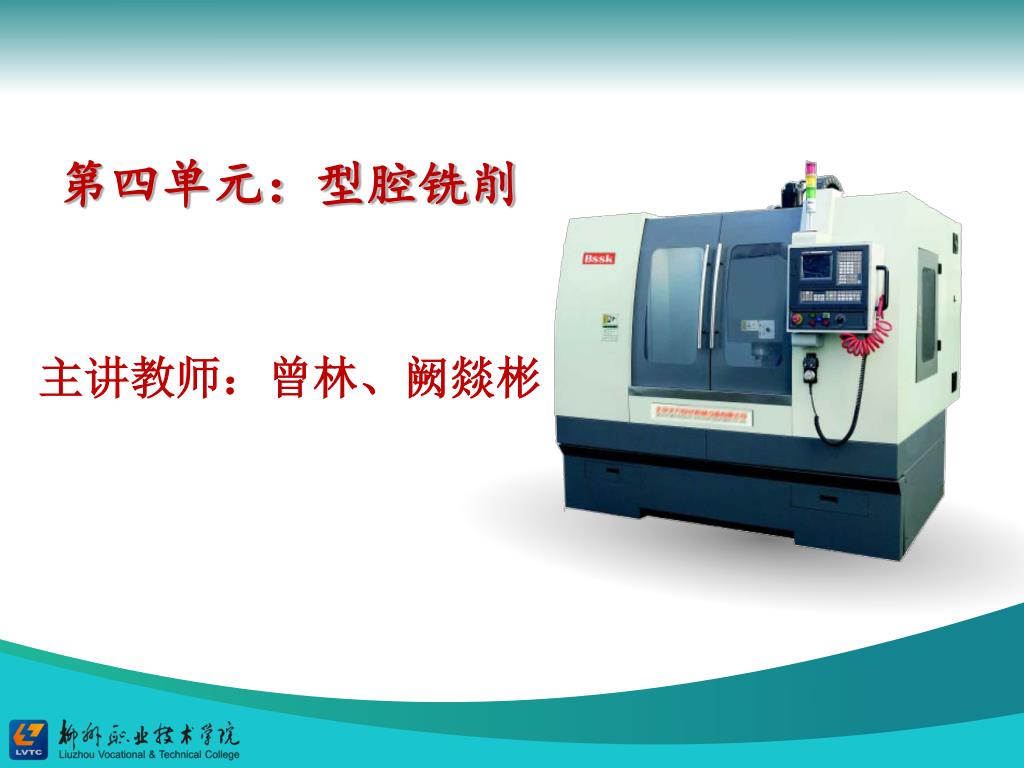

  1. 第四单元：型腔铣削 主讲教师：曾林、阙燚彬

  2. 目 录 4-2 4-1 开放型腔铣削 封闭型腔铣削 复合型腔铣削 4-3

  3. 4-3：复合型腔铣削 一、任务描述 应用加工中心机床完成如图所示复合型腔零件的铣削加工，零件材料为45钢。生产规模：批量生产。

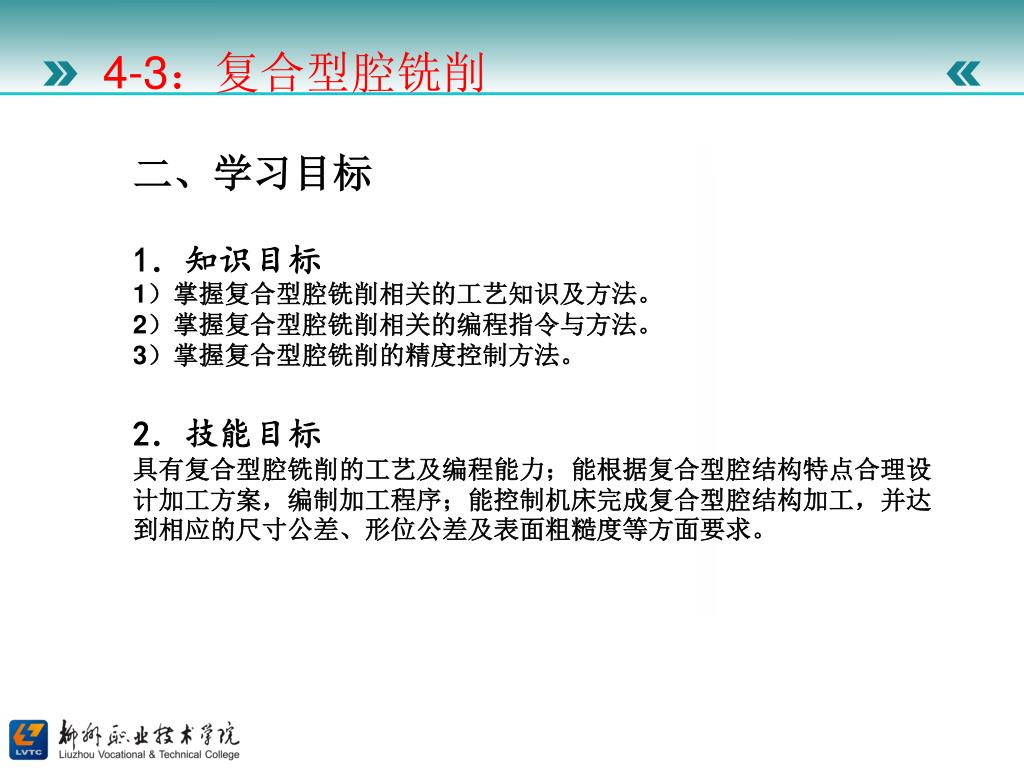

  4. 4-3：复合型腔铣削 二、学习目标 1．知识目标 1）掌握复合型腔铣削相关的工艺知识及方法。 2）掌握复合型腔铣削相关的编程指令与方法。 3）掌握复合型腔铣削的精度控制方法。 2．技能目标 具有复合型腔铣削的工艺及编程能力；能根据复合型腔结构特点合理设计加工方案，编制加工程序；能控制机床完成复合型腔结构加工，并达到相应的尺寸公差、形位公差及表面粗糙度等方面要求。

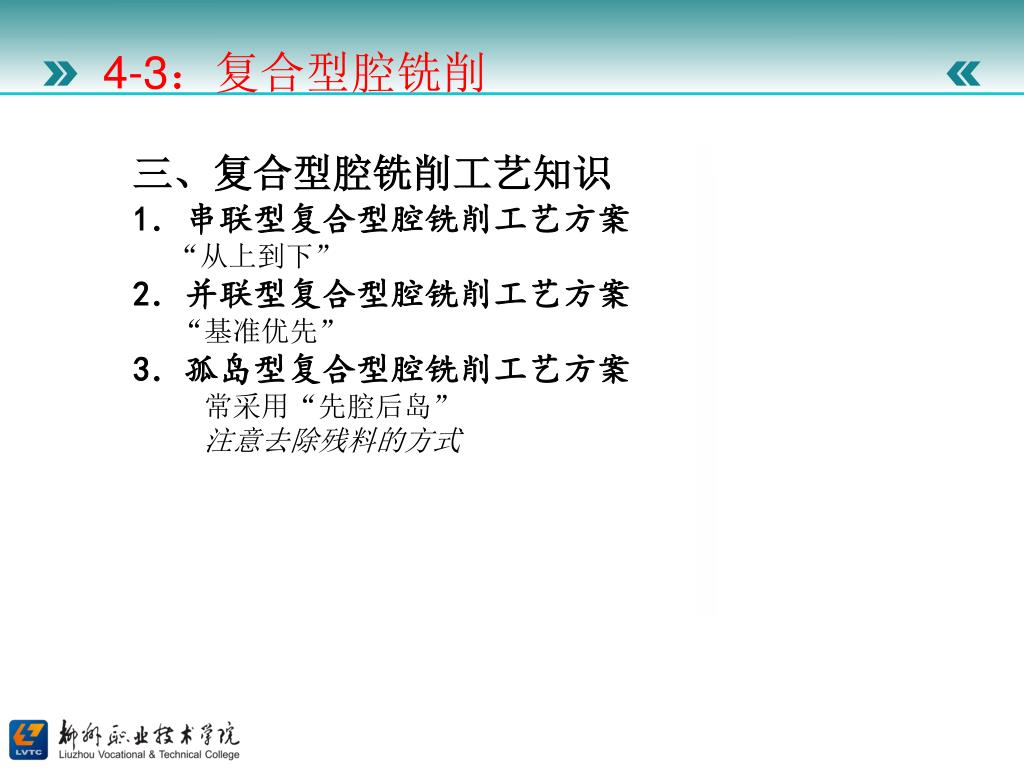

  5. 4-3：复合型腔铣削 三、复合型腔铣削工艺知识 1．串联型复合型腔铣削工艺方案 “从上到下” 2．并联型复合型腔铣削工艺方案 “基准优先” 3．孤岛型复合型腔铣削工艺方案 常采用“先腔后岛” 注意去除残料的方式

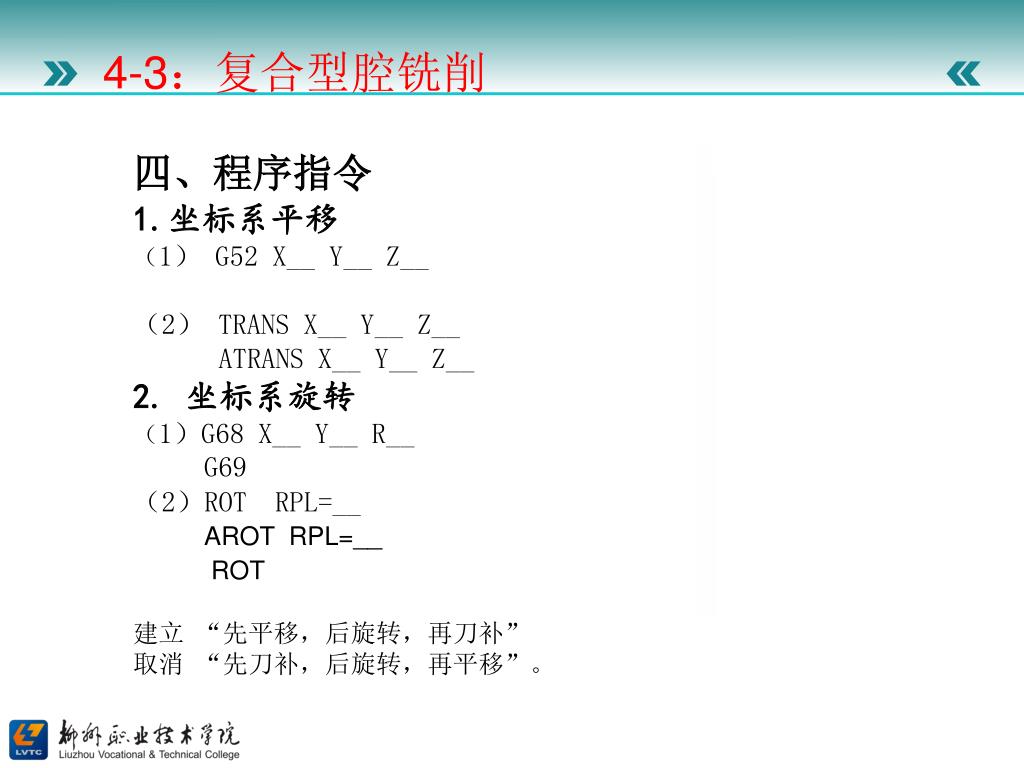

  6. 4-3：复合型腔铣削 四、程序指令 1.坐标系平移 （1） G52 X__ Y__ Z__ （2） TRANS X__ Y__ Z__ ATRANS X__ Y__ Z__ 2. 坐标系旋转 （1）G68 X__ Y__ R__ G69 （2）ROT RPL=__ AROT RPL=__ ROT 建立 “先平移，后旋转，再刀补” 取消 “先刀补，后旋转，再平移”。

  7. 4-3：复合型腔铣削 五、“六步法”完成此工作任务 1.资讯——分析零件图，明确加工内容。 保证尺寸精度和表面粗糙度，位置精度尺寸5及角度90是新学习内容。 2.决策——确定加工方案 （1）机床及装夹方式选择 （2）刀具选择及刀路设计 腰型槽XY向刀路设计（A→B→C→D→E→B→ A） Z向刀路采用啄钻下刀方式铣削工件。 （3）切削用量选择 (4)工件原点的选择

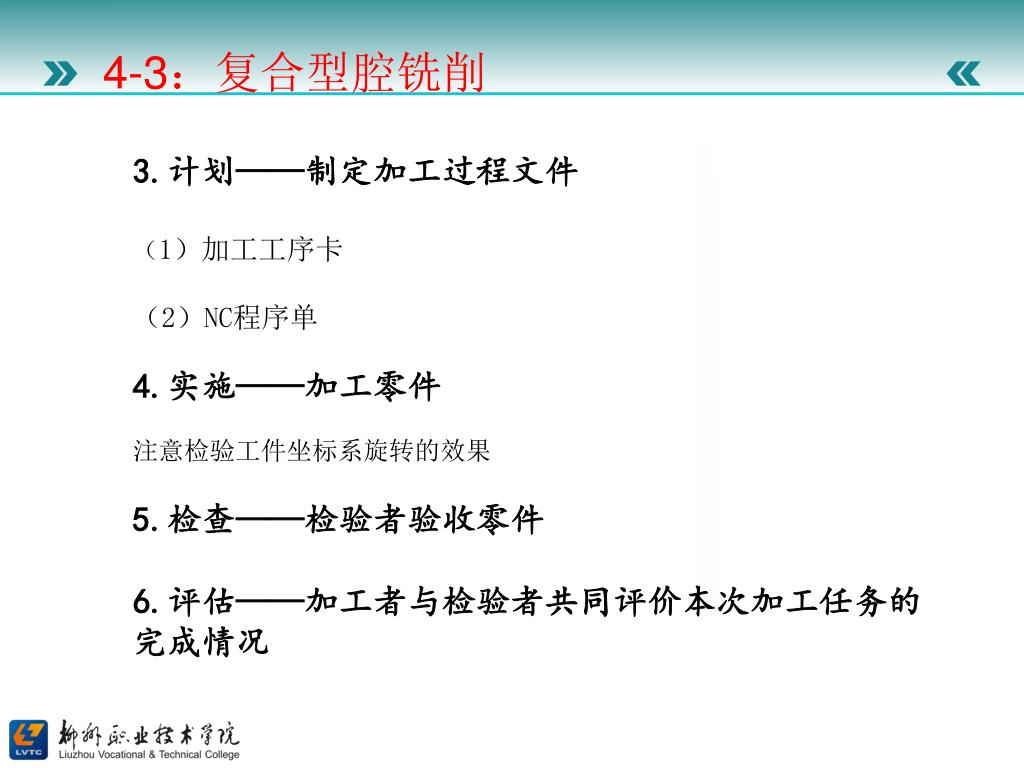

  8. 4-3：复合型腔铣削 3.计划——制定加工过程文件 （1）加工工序卡 （2）NC程序单 4.实施——加工零件 注意检验工件坐标系旋转的效果 5.检查——检验者验收零件 6.评估——加工者与检验者共同评价本次加工任务的完成情况

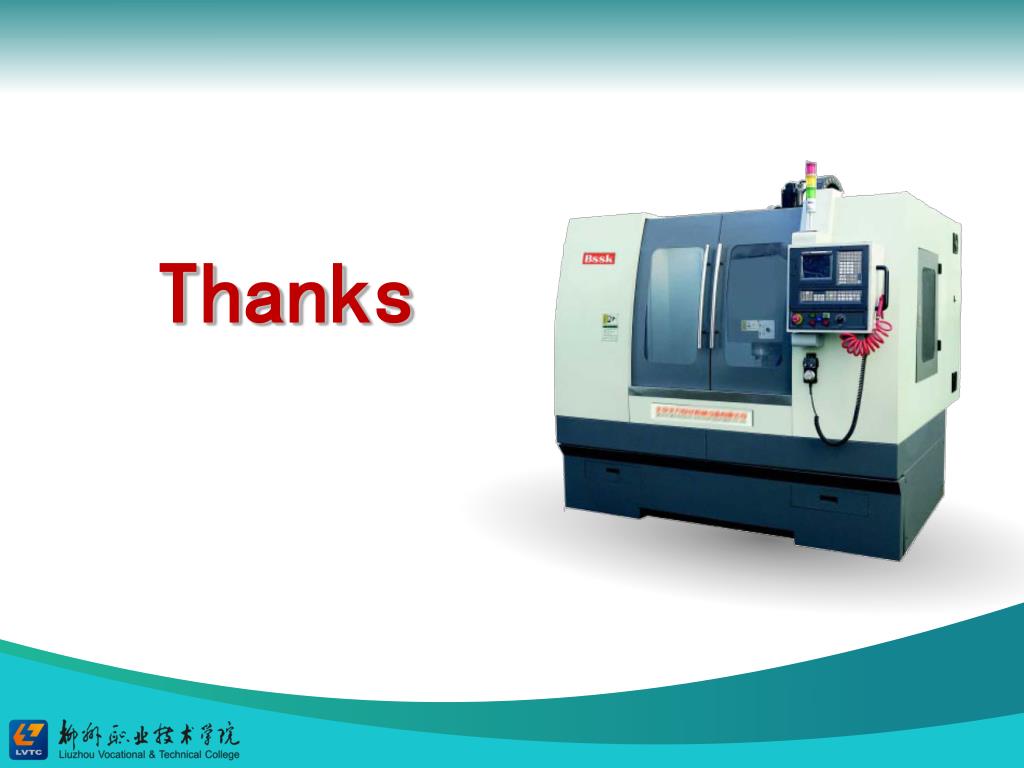

  9. Thanks
