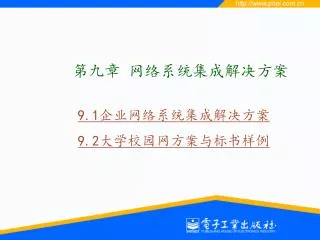

第九章 网络系统集成解决方案 9.1企业网络系统集成解决方案 9.2大学校园网方案与标书样例
9.1企业网络系统集成解决方案 9.1.1 网络系统集成概述 中小型企业为什么要建网?主要是由市场激烈的竞争、市场环境的变化、企业获取高利润的需求、减少费用、改进产品和服务等因素所决定的。作为中小型企业的网络，所要考虑的重要因素是经济性、实用性和互连性。

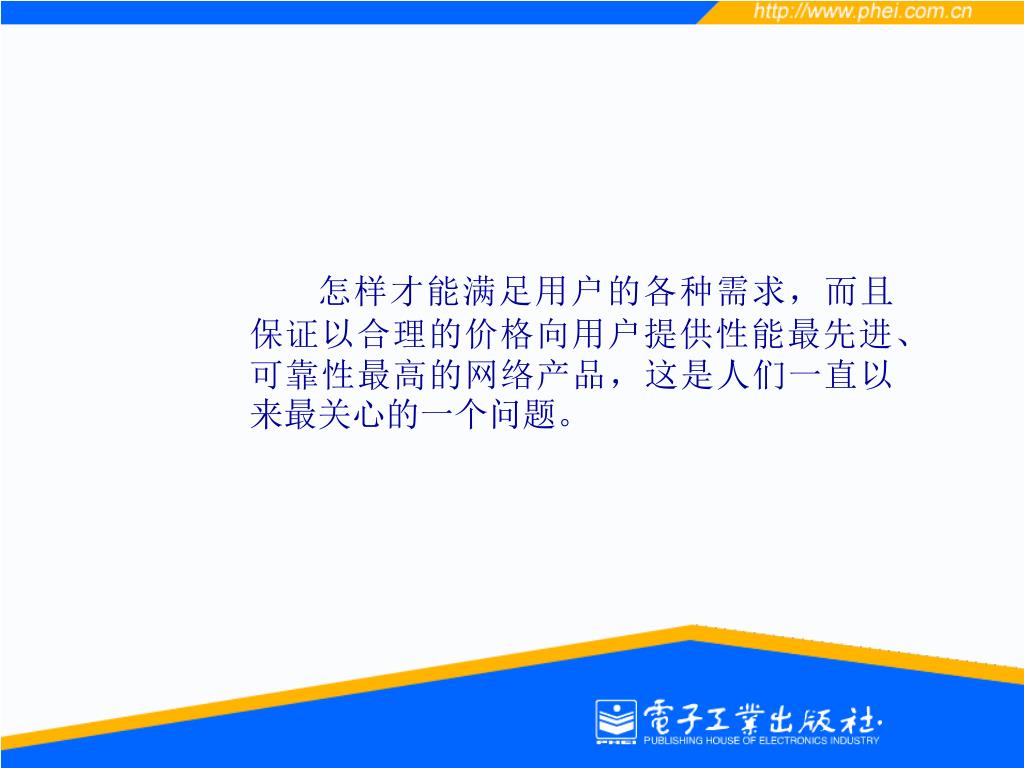

怎样才能满足用户的各种需求，而且保证以合理的价格向用户提供性能最先进、可靠性最高的网络产品，这是人们一直以来最关心的一个问题。怎样才能满足用户的各种需求，而且保证以合理的价格向用户提供性能最先进、可靠性最高的网络产品，这是人们一直以来最关心的一个问题。

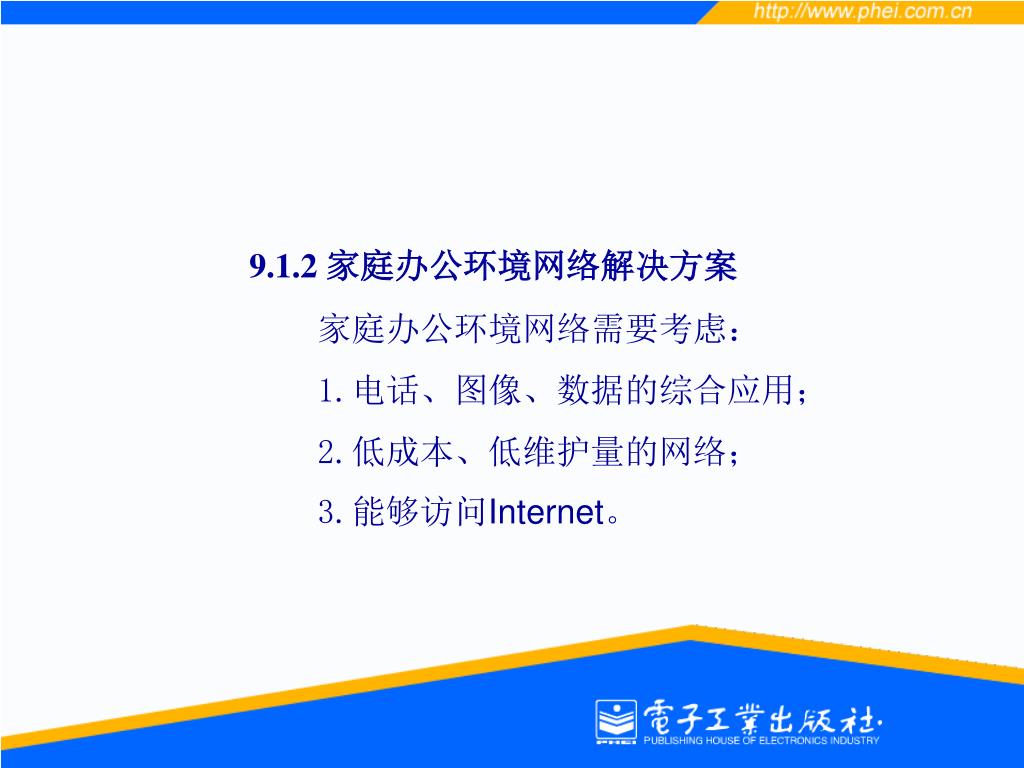

9.1.2 家庭办公环境网络解决方案 家庭办公环境网络需要考虑： 1.电话、图像、数据的综合应用； 2.低成本、低维护量的网络； 3.能够访问Internet。

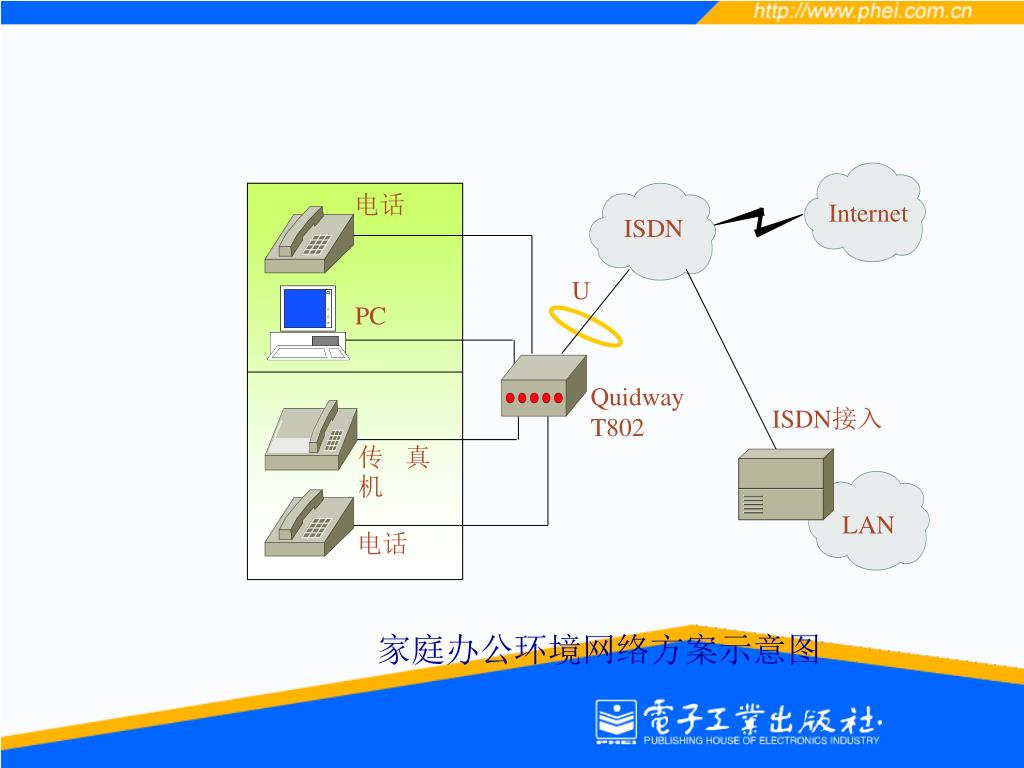

电话 Internet ISDN U PC Quidway T802 ISDN接入 传真机 LAN 电话 家庭办公环境网络方案示意图

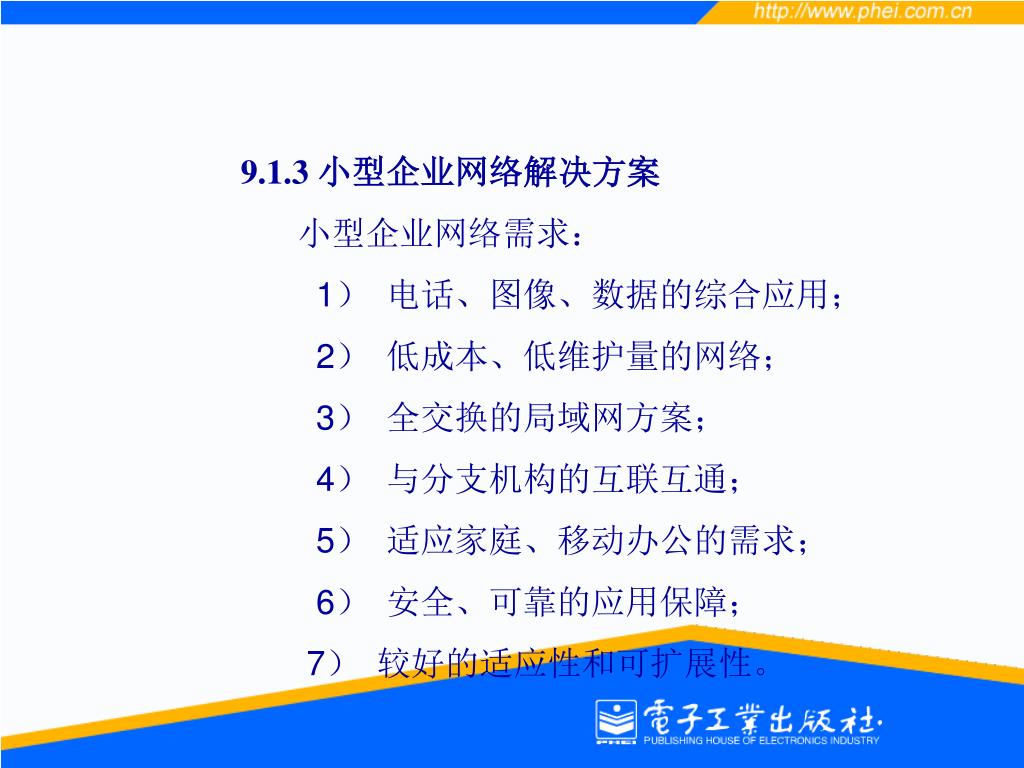

9.1.3 小型企业网络解决方案 小型企业网络需求： 1）电话、图像、数据的综合应用； 2）低成本、低维护量的网络； 3）全交换的局域网方案； 4）与分支机构的互联互通； 5）适应家庭、移动办公的需求； 6）安全、可靠的应用保障； 7）较好的适应性和可扩展性。

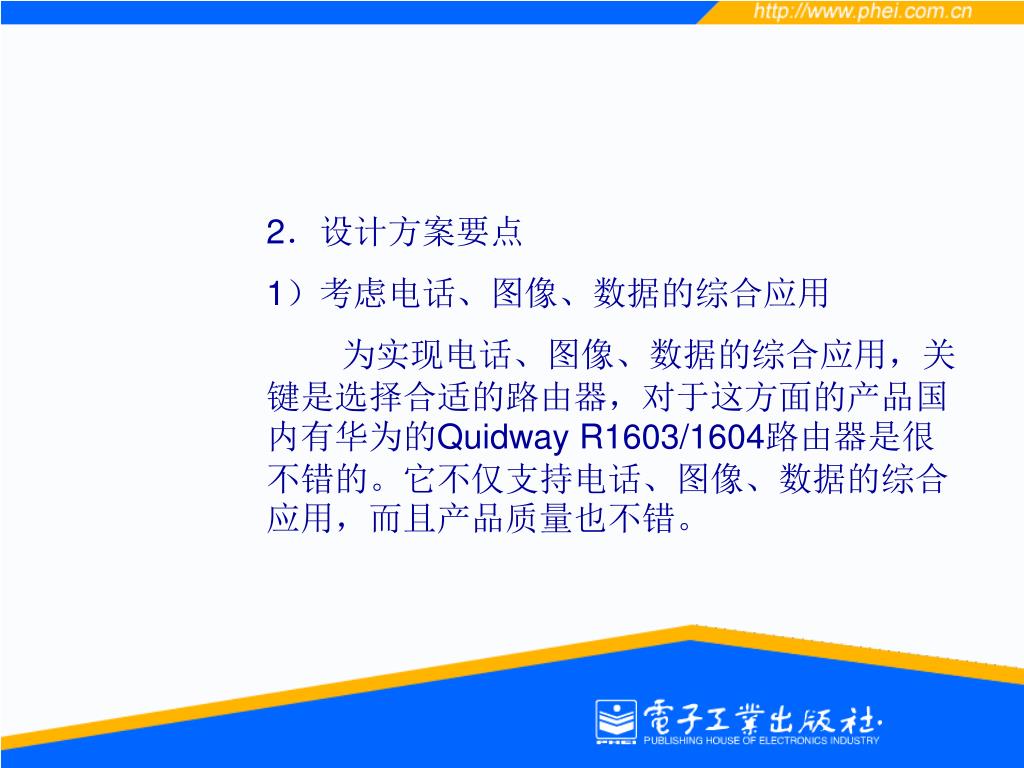

2．设计方案要点 1）考虑电话、图像、数据的综合应用 为实现电话、图像、数据的综合应用，关键是选择合适的路由器，对于这方面的产品国内有华为的Quidway R1603/1604路由器是很不错的。它不仅支持电话、图像、数据的综合应用，而且产品质量也不错。

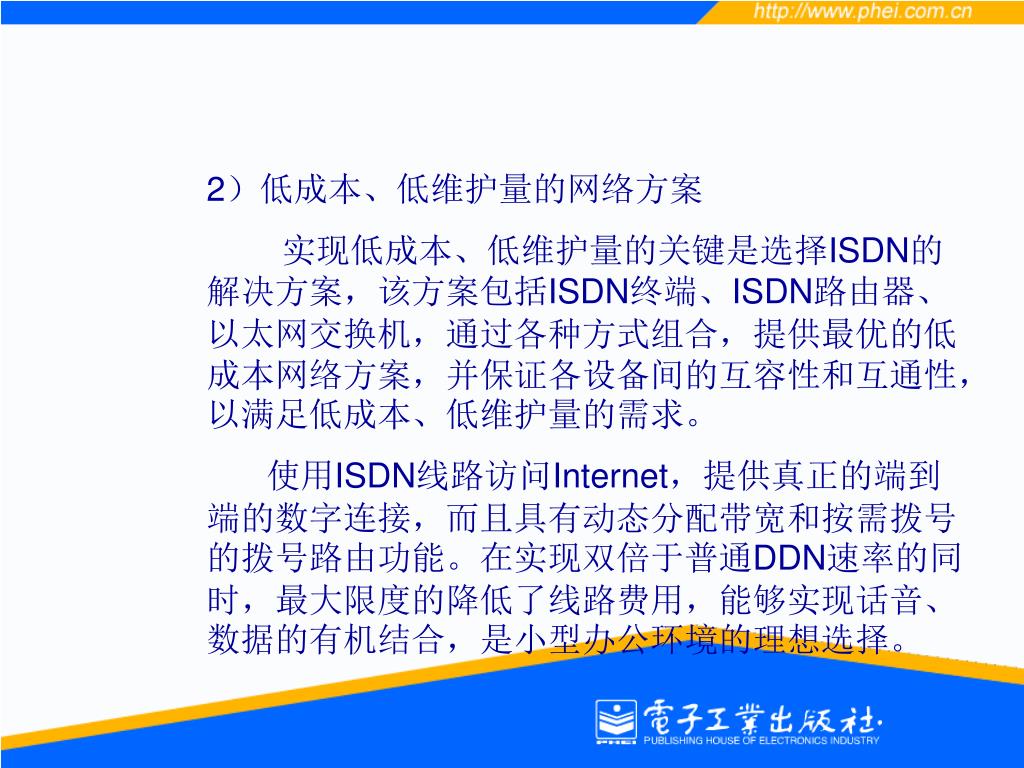

2）低成本、低维护量的网络方案 实现低成本、低维护量的关键是选择ISDN的解决方案，该方案包括ISDN终端、ISDN路由器、以太网交换机，通过各种方式组合，提供最优的低成本网络方案，并保证各设备间的互容性和互通性，以满足低成本、低维护量的需求。 使用ISDN线路访问Internet，提供真正的端到端的数字连接，而且具有动态分配带宽和按需拨号的拨号路由功能。在实现双倍于普通DDN速率的同时，最大限度的降低了线路费用，能够实现话音、数据的有机结合，是小型办公环境的理想选择。

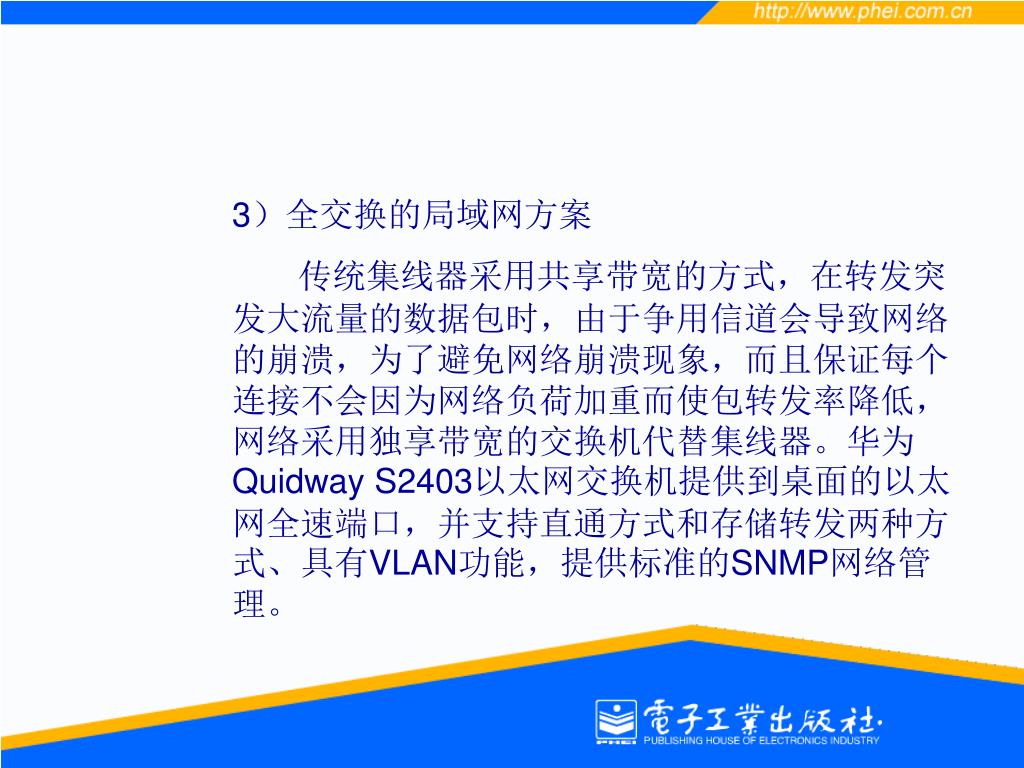

3）全交换的局域网方案 传统集线器采用共享带宽的方式，在转发突发大流量的数据包时，由于争用信道会导致网络的崩溃，为了避免网络崩溃现象，而且保证每个连接不会因为网络负荷加重而使包转发率降低，网络采用独享带宽的交换机代替集线器。华为Quidway S2403以太网交换机提供到桌面的以太网全速端口，并支持直通方式和存储转发两种方式、具有VLAN功能，提供标准的SNMP网络管理。

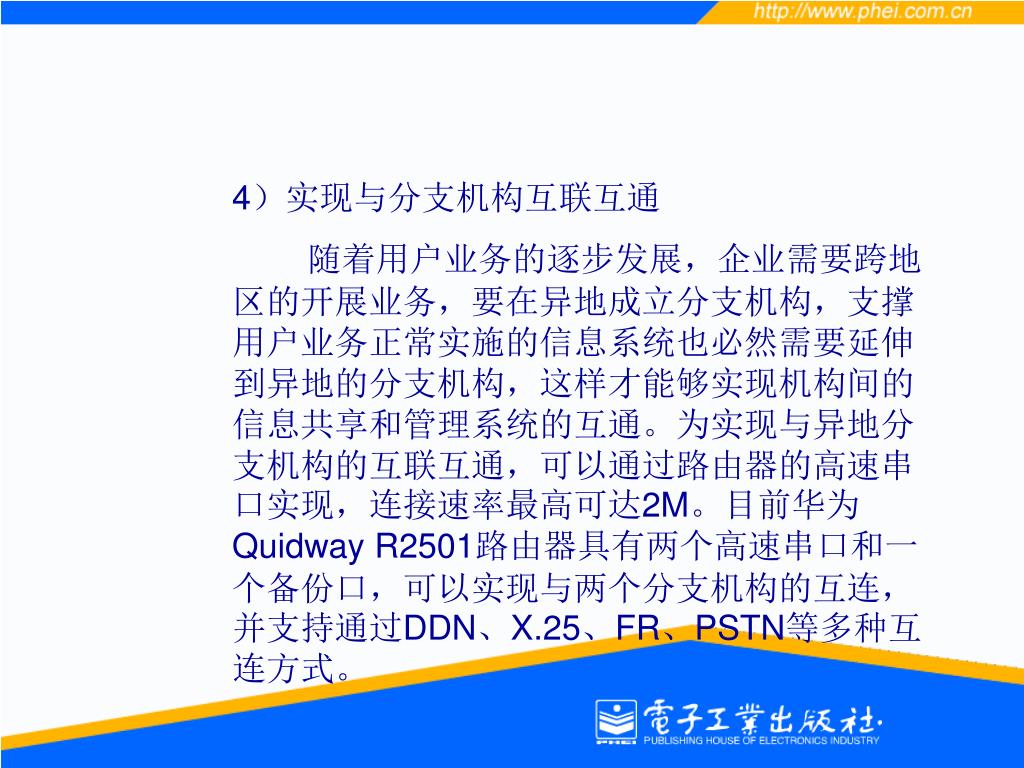

4）实现与分支机构互联互通 随着用户业务的逐步发展，企业需要跨地区的开展业务，要在异地成立分支机构，支撑用户业务正常实施的信息系统也必然需要延伸到异地的分支机构，这样才能够实现机构间的信息共享和管理系统的互通。为实现与异地分支机构的互联互通，可以通过路由器的高速串口实现，连接速率最高可达2M。目前华为Quidway R2501路由器具有两个高速串口和一个备份口，可以实现与两个分支机构的互连，并支持通过DDN、X.25、FR、PSTN等多种互连方式。

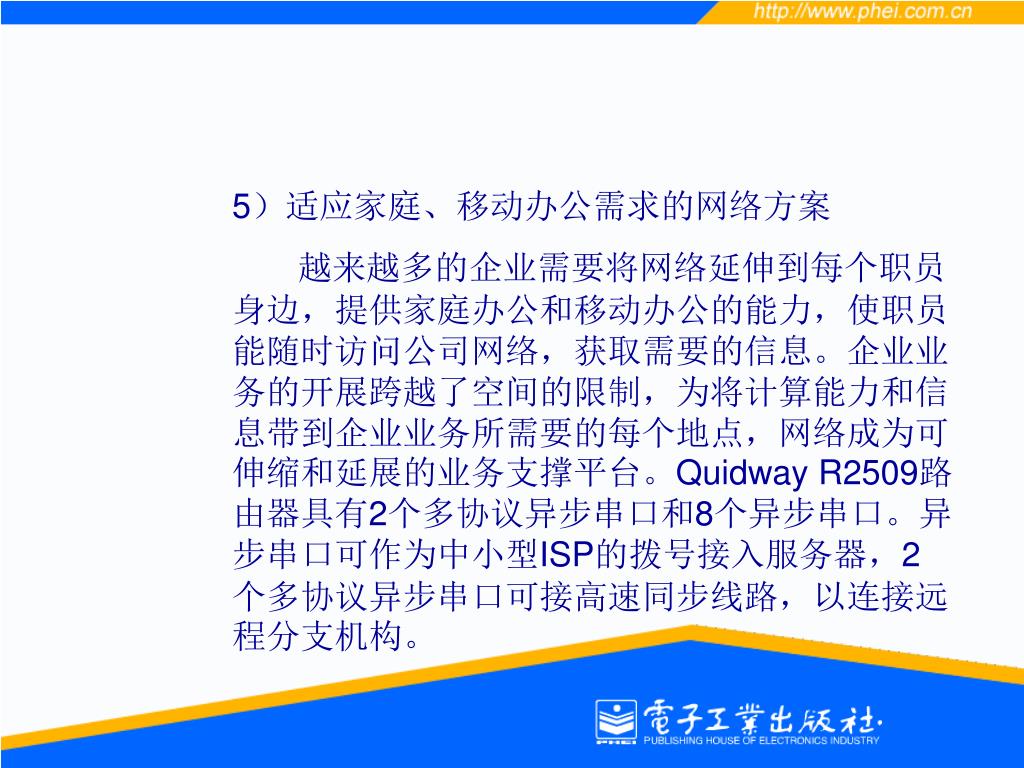

5）适应家庭、移动办公需求的网络方案 越来越多的企业需要将网络延伸到每个职员身边，提供家庭办公和移动办公的能力，使职员能随时访问公司网络，获取需要的信息。企业业务的开展跨越了空间的限制，为将计算能力和信息带到企业业务所需要的每个地点，网络成为可伸缩和延展的业务支撑平台。Quidway R2509路由器具有2个多协议异步串口和8个异步串口。异步串口可作为中小型ISP的拨号接入服务器，2个多协议异步串口可接高速同步线路，以连接远程分支机构。

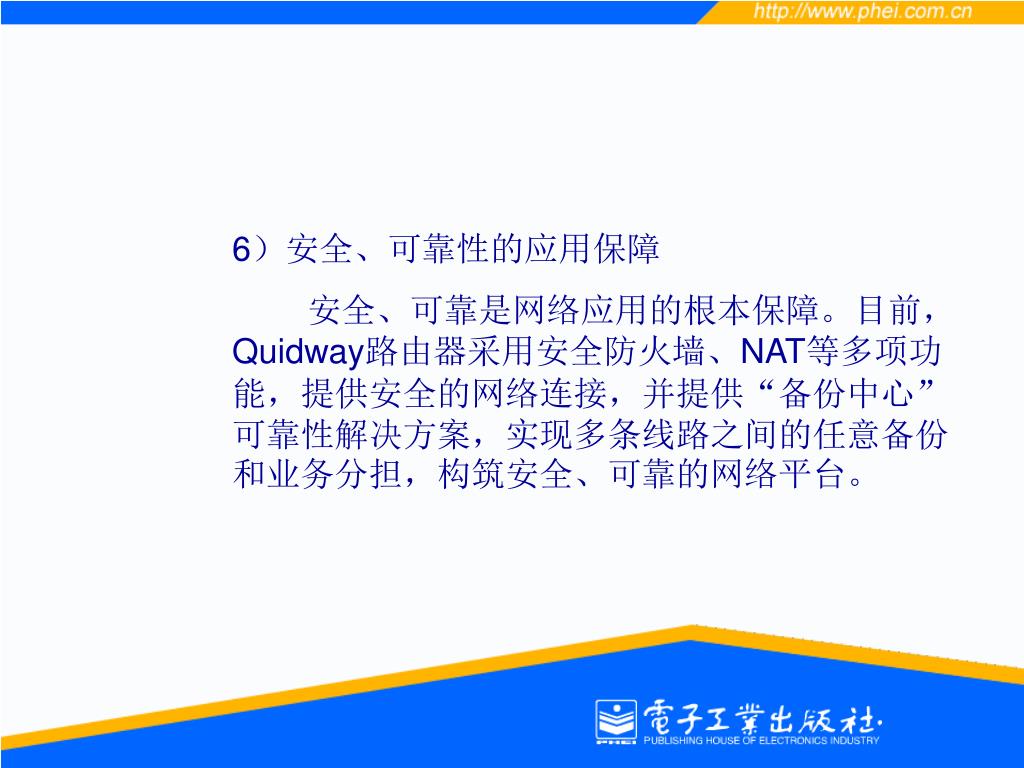

6）安全、可靠性的应用保障 安全、可靠是网络应用的根本保障。目前，Quidway路由器采用安全防火墙、NAT等多项功能，提供安全的网络连接，并提供“备份中心”可靠性解决方案，实现多条线路之间的任意备份和业务分担，构筑安全、可靠的网络平台。

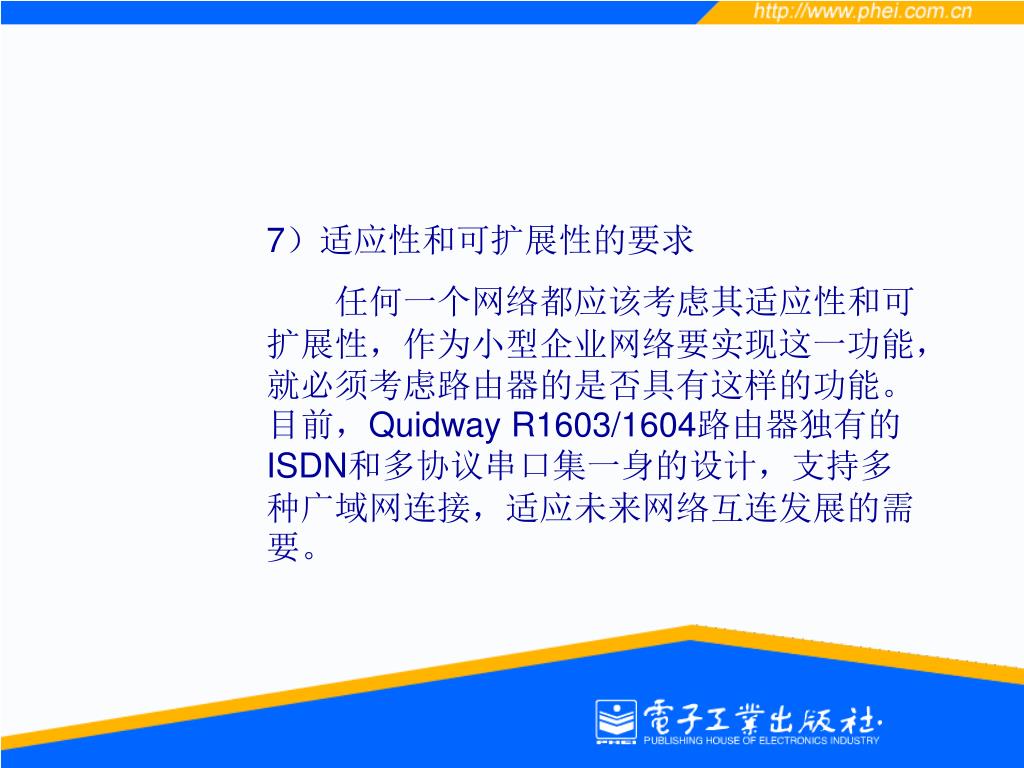

7）适应性和可扩展性的要求 任何一个网络都应该考虑其适应性和可扩展性，作为小型企业网络要实现这一功能，就必须考虑路由器的是否具有这样的功能。目前，Quidway R1603/1604路由器独有的ISDN和多协议串口集一身的设计，支持多种广域网连接，适应未来网络互连发展的需要。

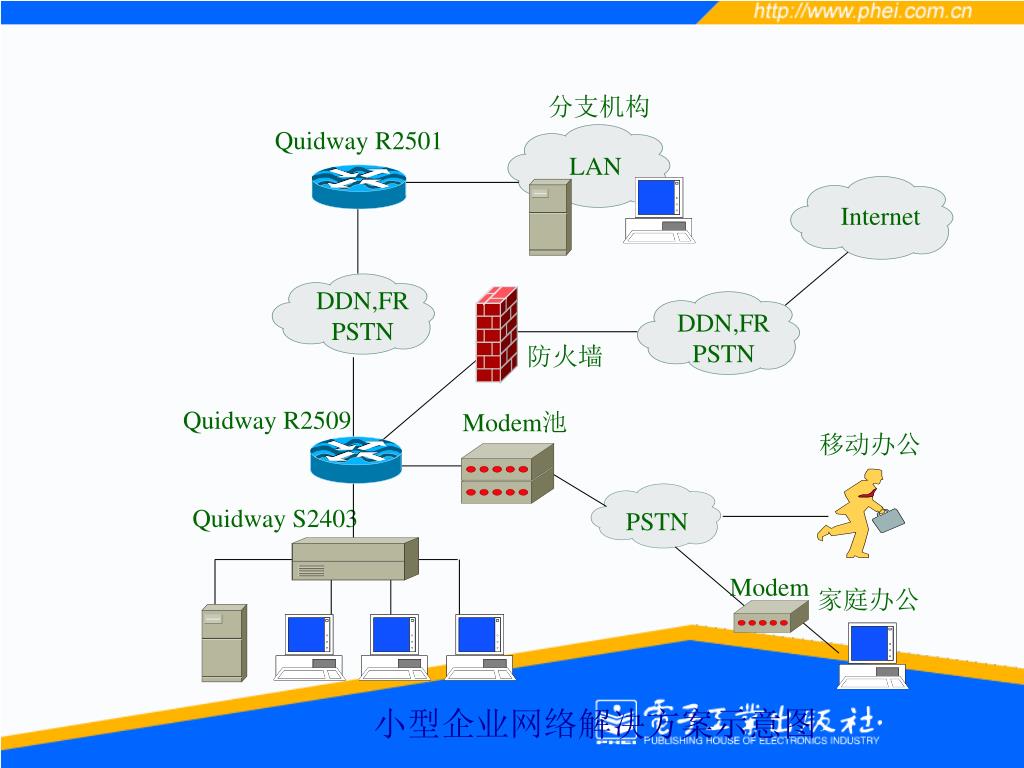

分支机构 Quidway R2501 LAN Internet DDN,FR PSTN DDN,FR PSTN 防火墙 Quidway R2509 Modem池 移动办公 PSTN Modem 家庭办公 小型企业网络解决方案示意图 Quidway S2403

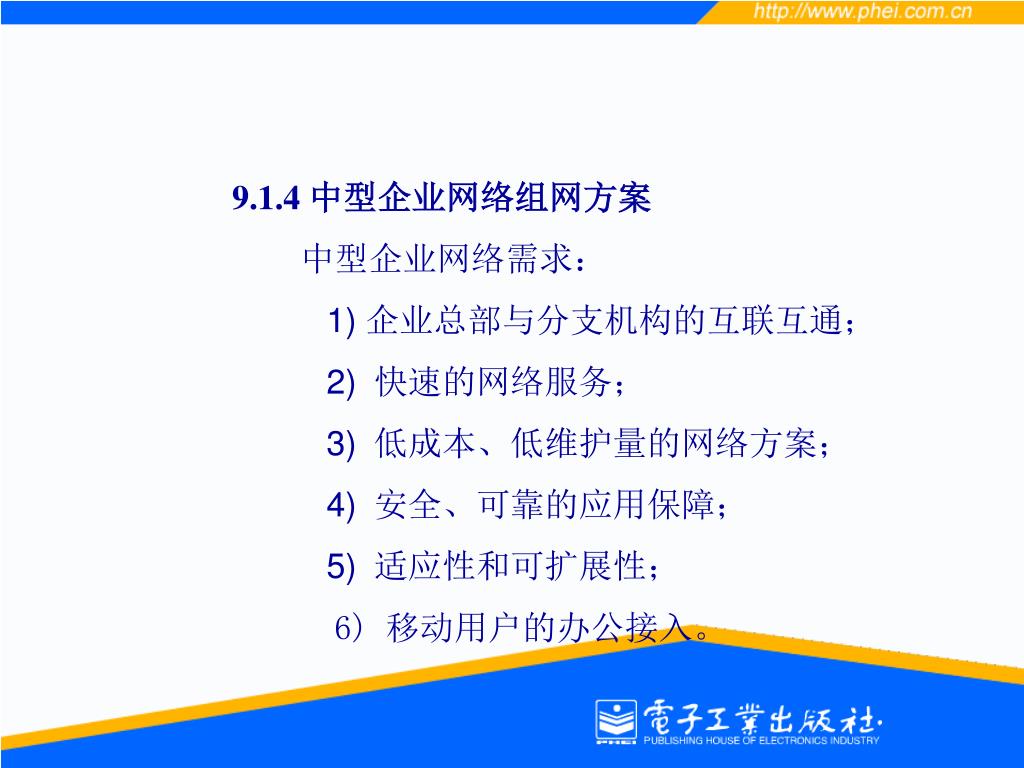

9.1.4 中型企业网络组网方案 中型企业网络需求： 1)企业总部与分支机构的互联互通； 2)快速的网络服务； 3)低成本、低维护量的网络方案； 4)安全、可靠的应用保障； 5)适应性和可扩展性； 6) 移动用户的办公接入。

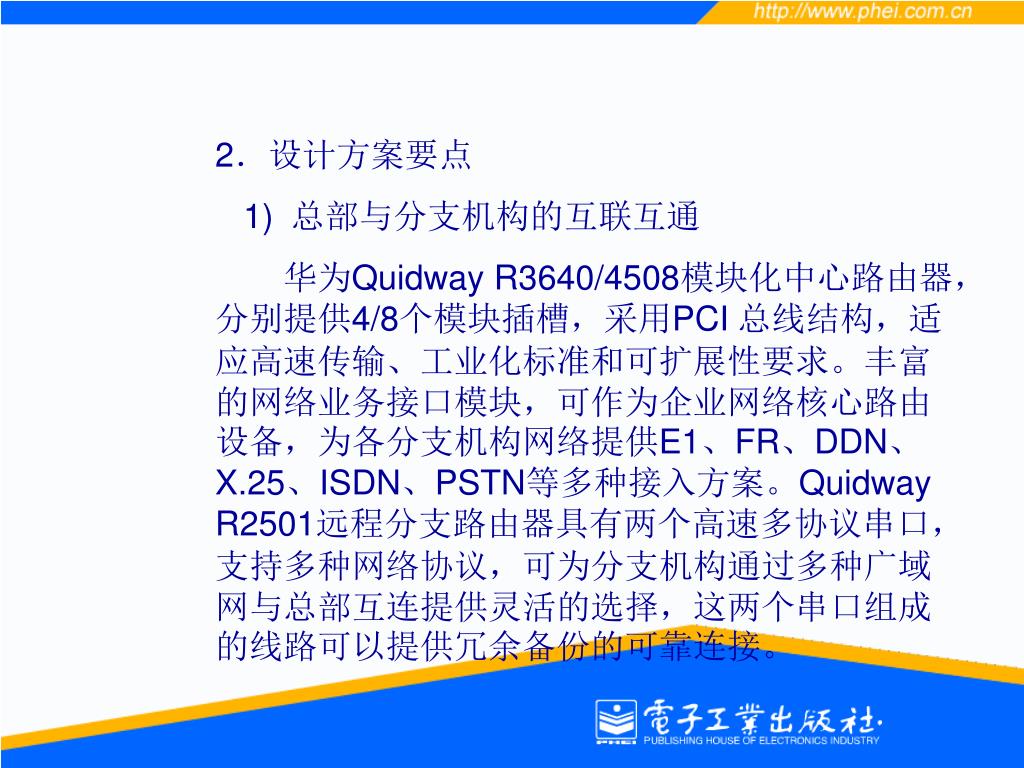

2．设计方案要点 1)总部与分支机构的互联互通 华为Quidway R3640/4508模块化中心路由器，分别提供4/8个模块插槽，采用PCI总线结构，适应高速传输、工业化标准和可扩展性要求。丰富的网络业务接口模块，可作为企业网络核心路由设备，为各分支机构网络提供E1、FR、DDN、X.25、ISDN、PSTN等多种接入方案。Quidway R2501远程分支路由器具有两个高速多协议串口，支持多种网络协议，可为分支机构通过多种广域网与总部互连提供灵活的选择，这两个串口组成的线路可以提供冗余备份的可靠连接。
Quidway R2509/2511则是在Quidway R2501的基础上，增加了高密度的异步串口，它们除了具有Quidway R2501的功能外，还可以为分支机构的移动用户提供拨号接入服务。Quidway R1603/1604路由器则具有一个异步串口和一个ISDN BRI接口，可以很方便的接入各种广域网络。

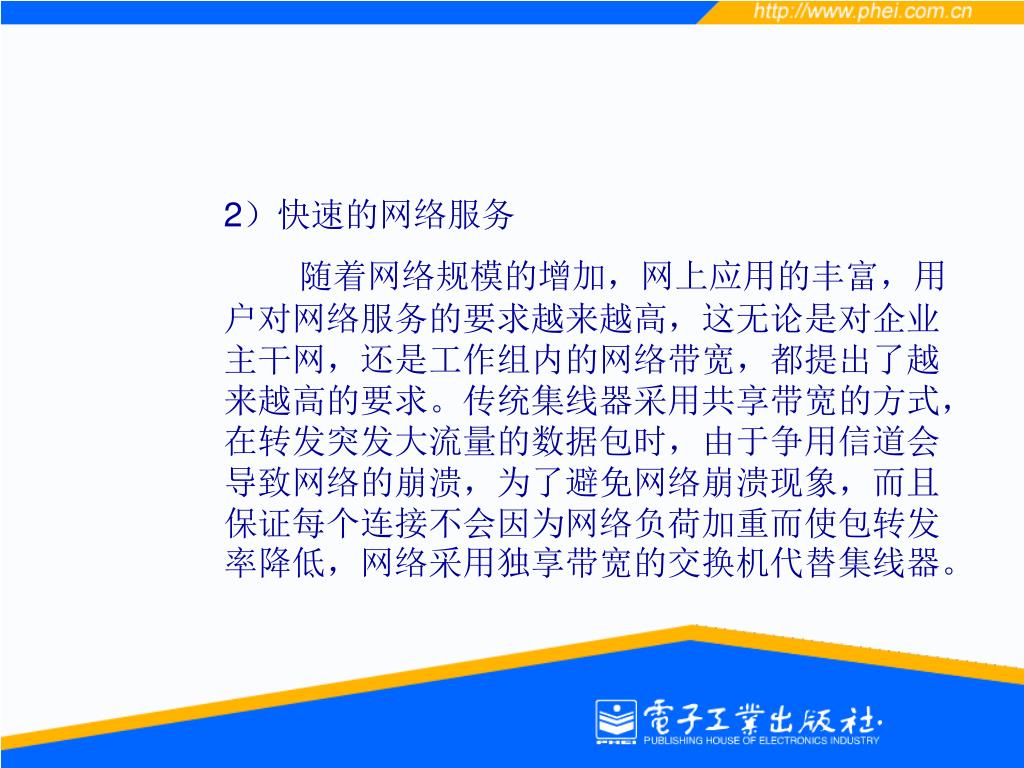

2）快速的网络服务 随着网络规模的增加，网上应用的丰富，用户对网络服务的要求越来越高，这无论是对企业主干网，还是工作组内的网络带宽，都提出了越来越高的要求。传统集线器采用共享带宽的方式，在转发突发大流量的数据包时，由于争用信道会导致网络的崩溃，为了避免网络崩溃现象，而且保证每个连接不会因为网络负荷加重而使包转发率降低，网络采用独享带宽的交换机代替集线器。

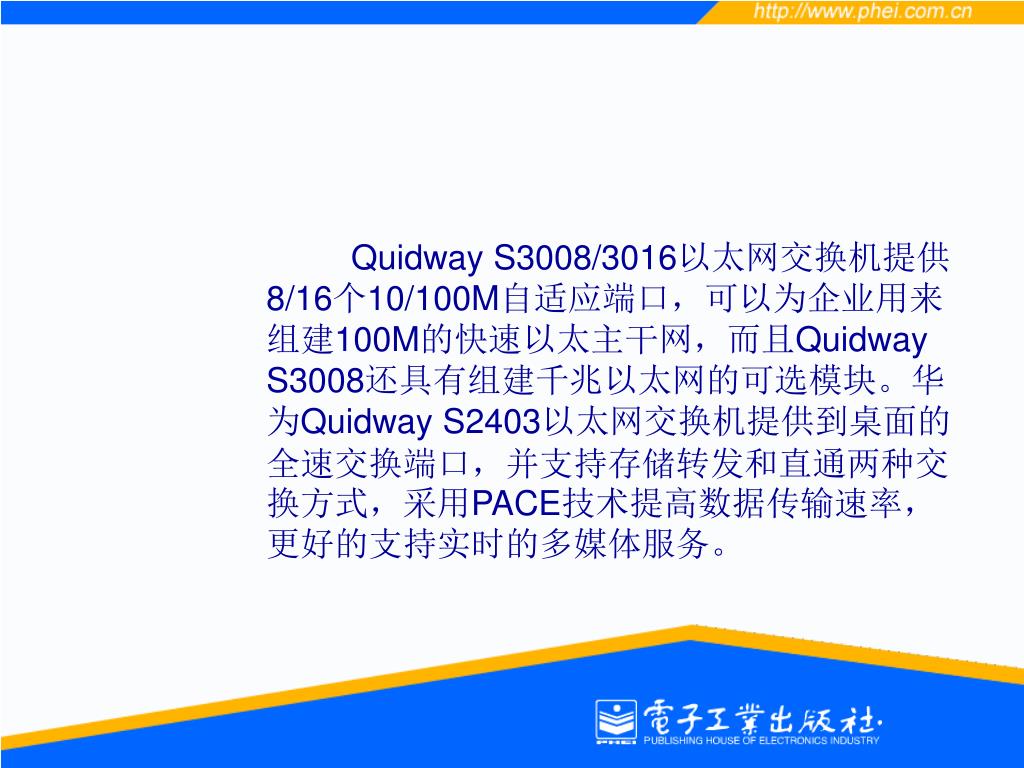

Quidway S3008/3016以太网交换机提供8/16个10/100M自适应端口，可以为企业用来组建100M的快速以太主干网，而且Quidway S3008还具有组建千兆以太网的可选模块。华为Quidway S2403以太网交换机提供到桌面的全速交换端口，并支持存储转发和直通两种交换方式，采用PACE技术提高数据传输速率，更好的支持实时的多媒体服务。

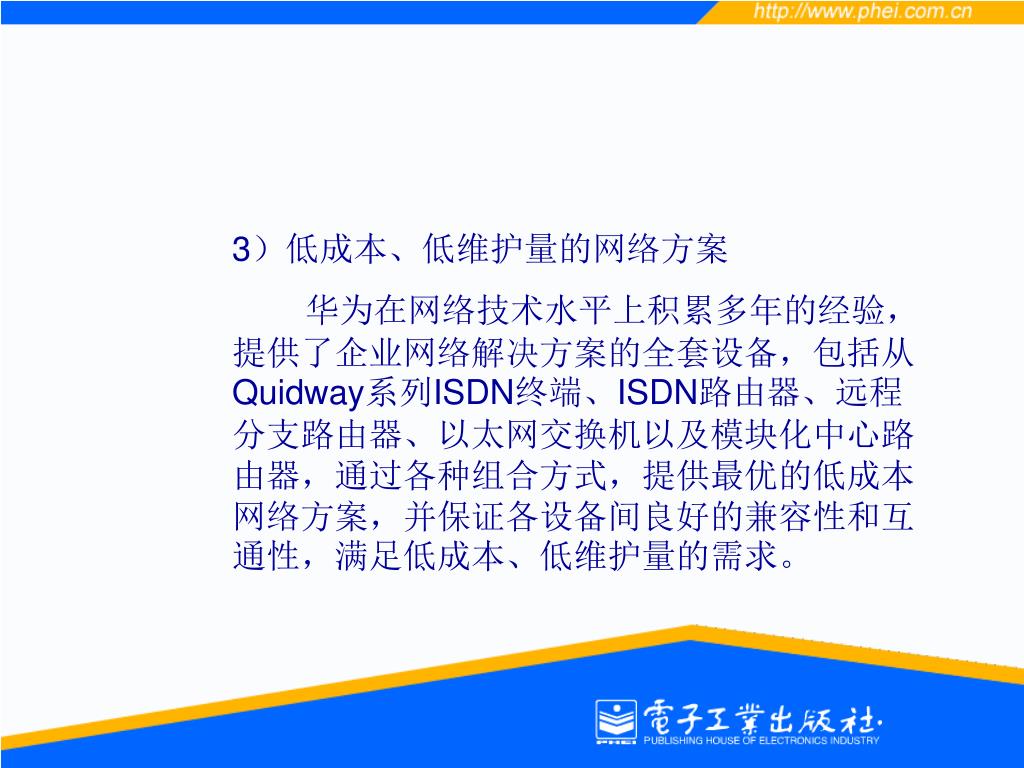

3）低成本、低维护量的网络方案 华为在网络技术水平上积累多年的经验，提供了企业网络解决方案的全套设备，包括从Quidway系列ISDN终端、ISDN路由器、远程分支路由器、以太网交换机以及模块化中心路由器，通过各种组合方式，提供最优的低成本网络方案，并保证各设备间良好的兼容性和互通性，满足低成本、低维护量的需求。

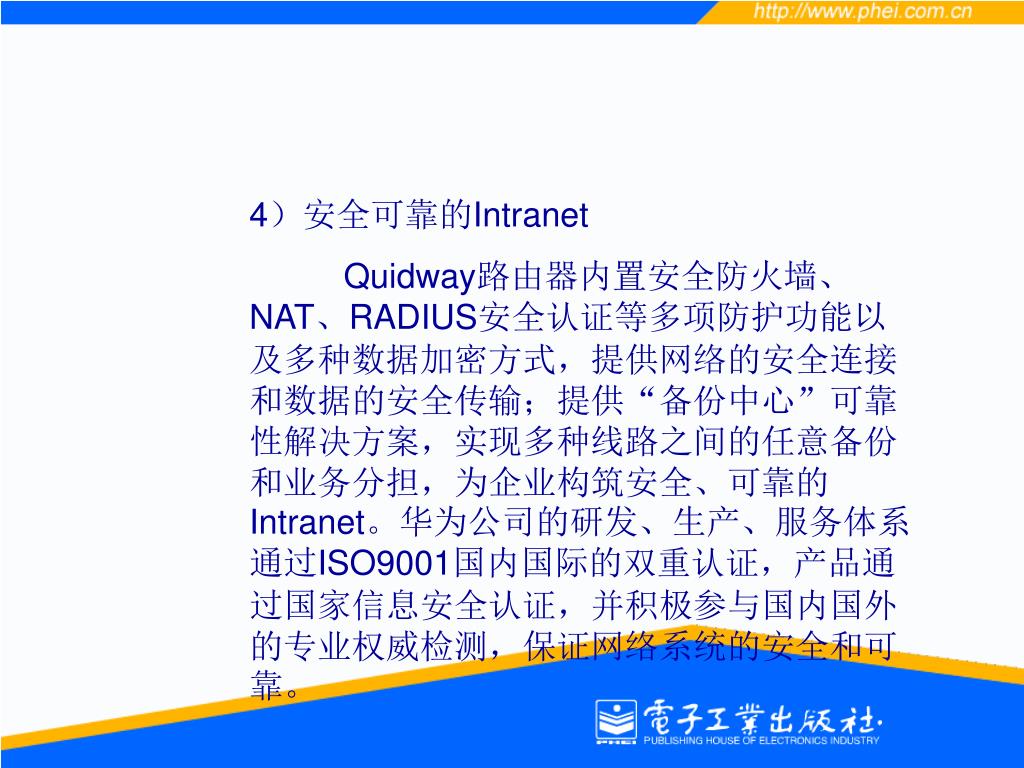

4）安全可靠的Intranet Quidway路由器内置安全防火墙、NAT、RADIUS安全认证等多项防护功能以及多种数据加密方式，提供网络的安全连接和数据的安全传输；提供“备份中心”可靠性解决方案，实现多种线路之间的任意备份和业务分担，为企业构筑安全、可靠的Intranet。华为公司的研发、生产、服务体系通过ISO9001国内国际的双重认证，产品通过国家信息安全认证，并积极参与国内国外的专业权威检测，保证网络系统的安全和可靠。

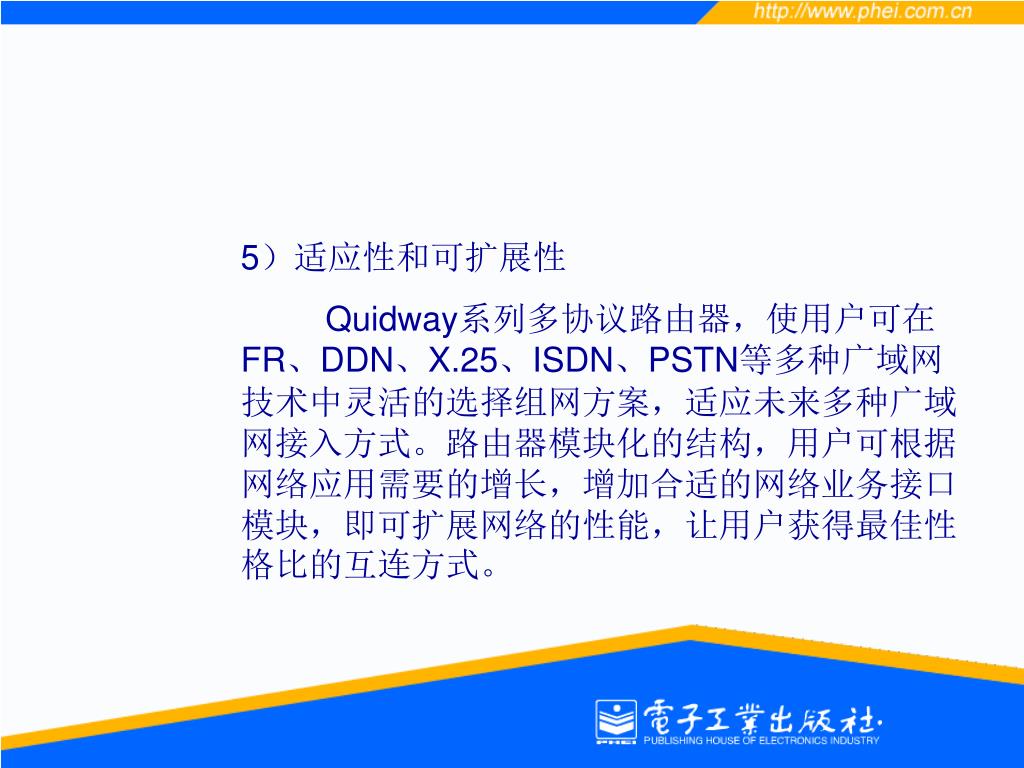

5）适应性和可扩展性 Quidway系列多协议路由器，使用户可在FR、DDN、X.25、ISDN、PSTN等多种广域网技术中灵活的选择组网方案，适应未来多种广域网接入方式。路由器模块化的结构，用户可根据网络应用需要的增长，增加合适的网络业务接口模块，即可扩展网络的性能，让用户获得最佳性格比的互连方式。

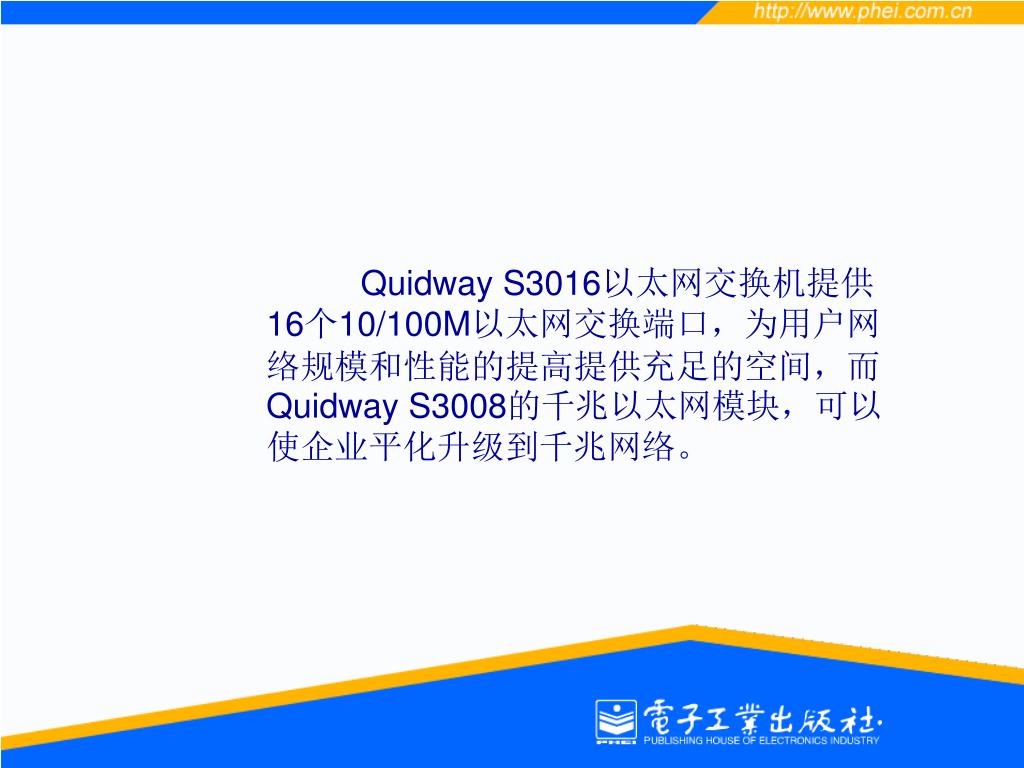

Quidway S3016以太网交换机提供16个10/100M以太网交换端口，为用户网络规模和性能的提高提供充足的空间，而Quidway S3008的千兆以太网模块，可以使企业平化升级到千兆网络。

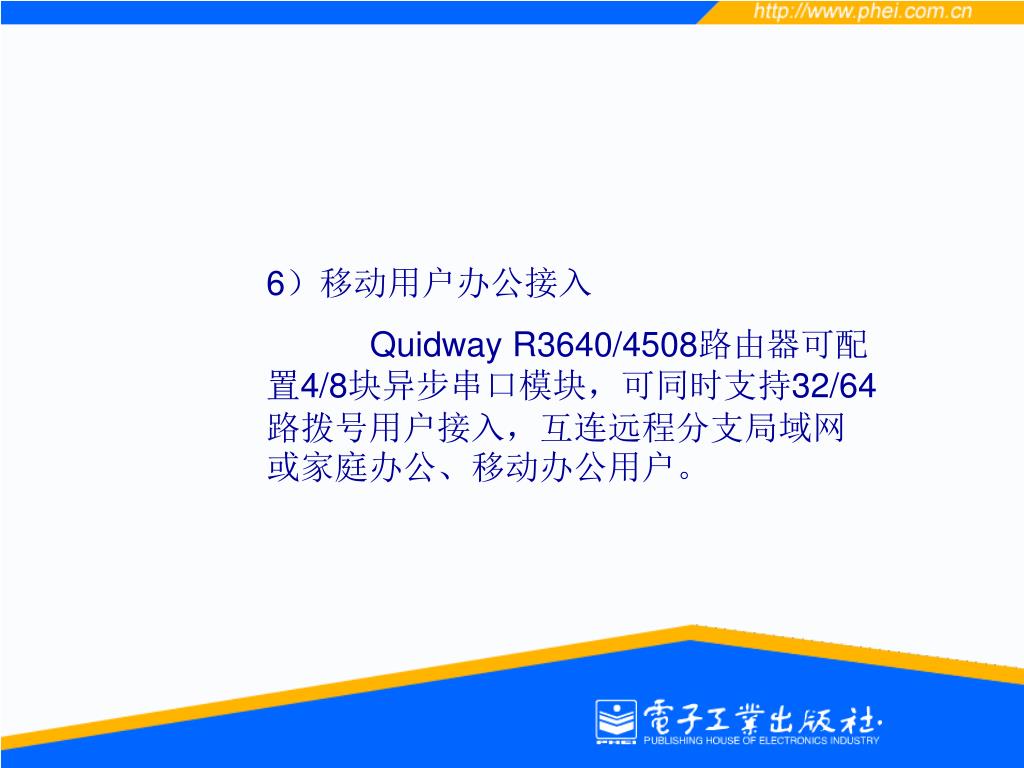

6）移动用户办公接入 Quidway R3640/4508路由器可配置4/8块异步串口模块，可同时支持32/64路拨号用户接入，互连远程分支局域网或家庭办公、移动办公用户。
Quidway S2043 Quidway S2043 Quidway S2043 楼层3 楼层2 楼层1 Quidway S3016 防火墙 Modem池 Quidway R3640 移动办公 DDN,FR PSTN Internet PSTN Modem 家庭办公 Quidway R1603 分支机构1 分支机构2 Quidway R2501 LAN LAN 中型企业网络解决方案示意图

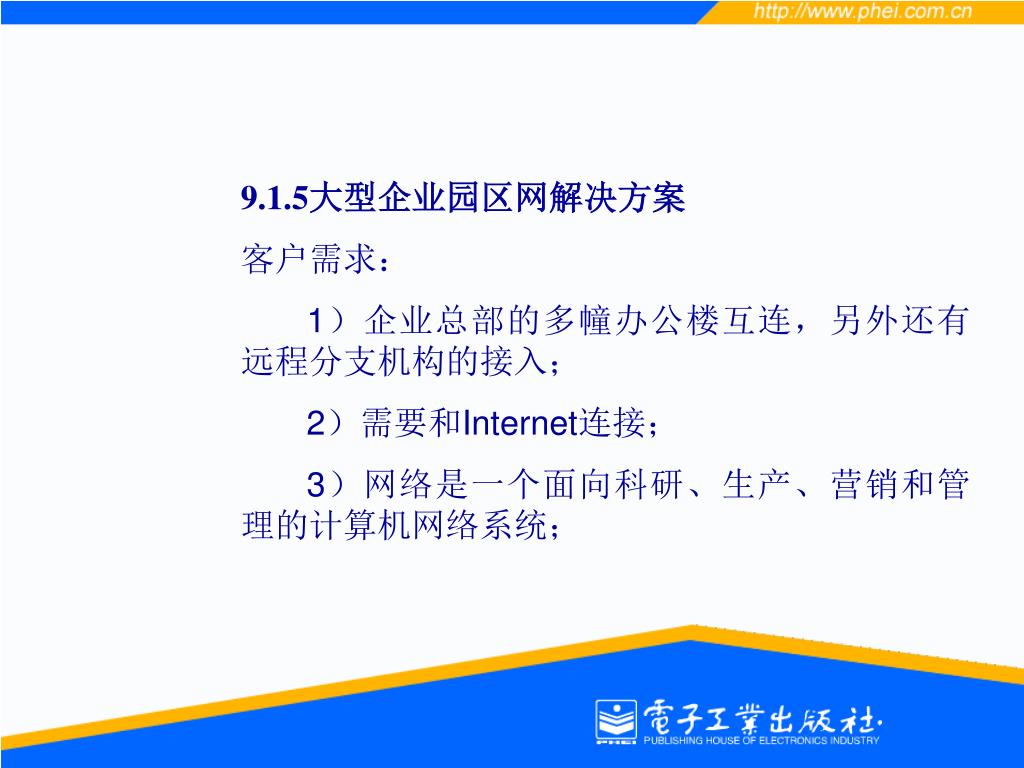

9.1.5大型企业园区网解决方案 客户需求： 1）企业总部的多幢办公楼互连，另外还有远程分支机构的接入； 2）需要和Internet连接； 3）网络是一个面向科研、生产、营销和管理的计算机网络系统；

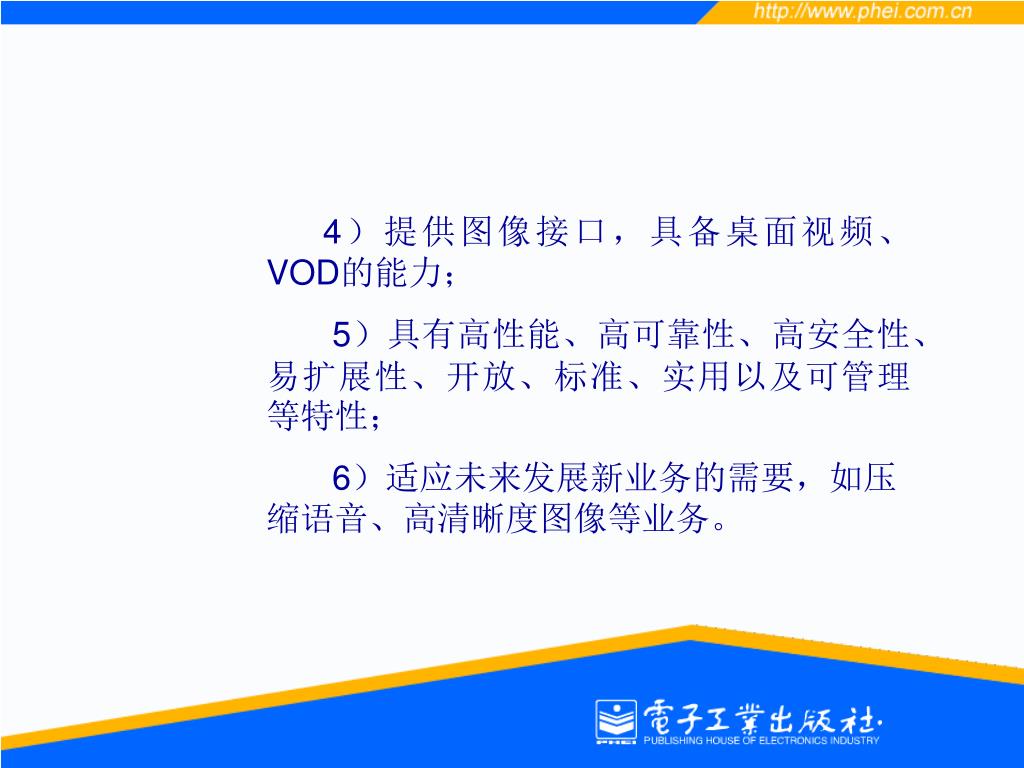

4）提供图像接口，具备桌面视频、VOD的能力； 5）具有高性能、高可靠性、高安全性、易扩展性、开放、标准、实用以及可管理等特性； 6）适应未来发展新业务的需要，如压缩语音、高清晰度图像等业务。

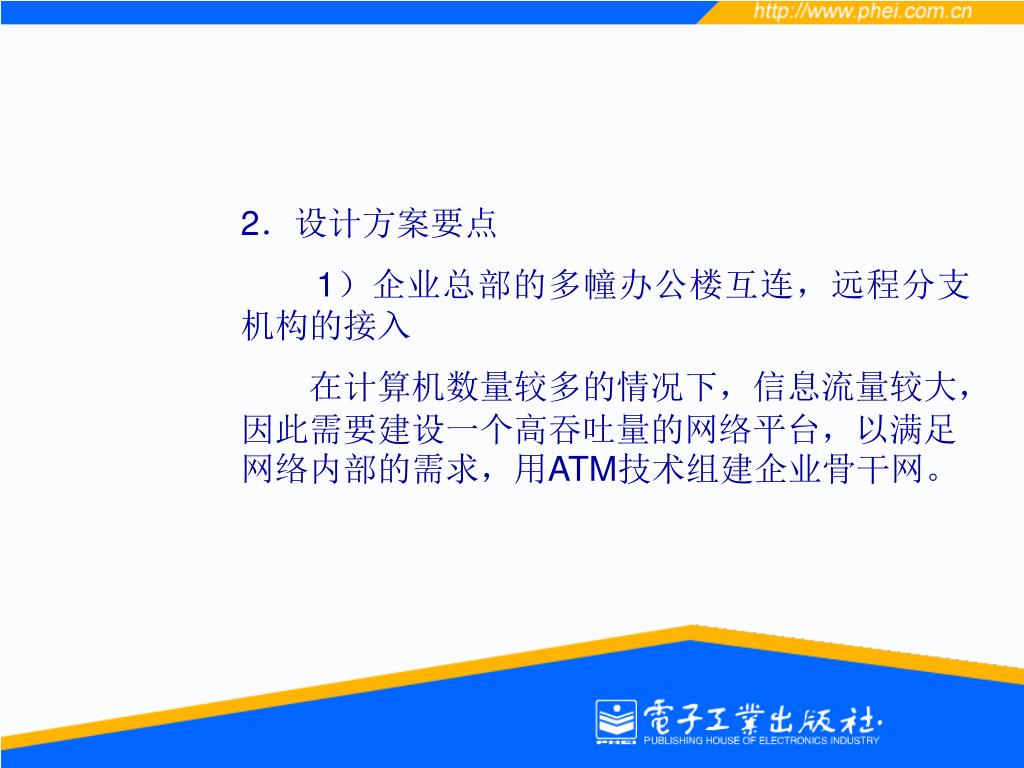

2．设计方案要点 1）企业总部的多幢办公楼互连，远程分支机构的接入 在计算机数量较多的情况下，信息流量较大，因此需要建设一个高吞吐量的网络平台，以满足网络内部的需求，用ATM技术组建企业骨干网。

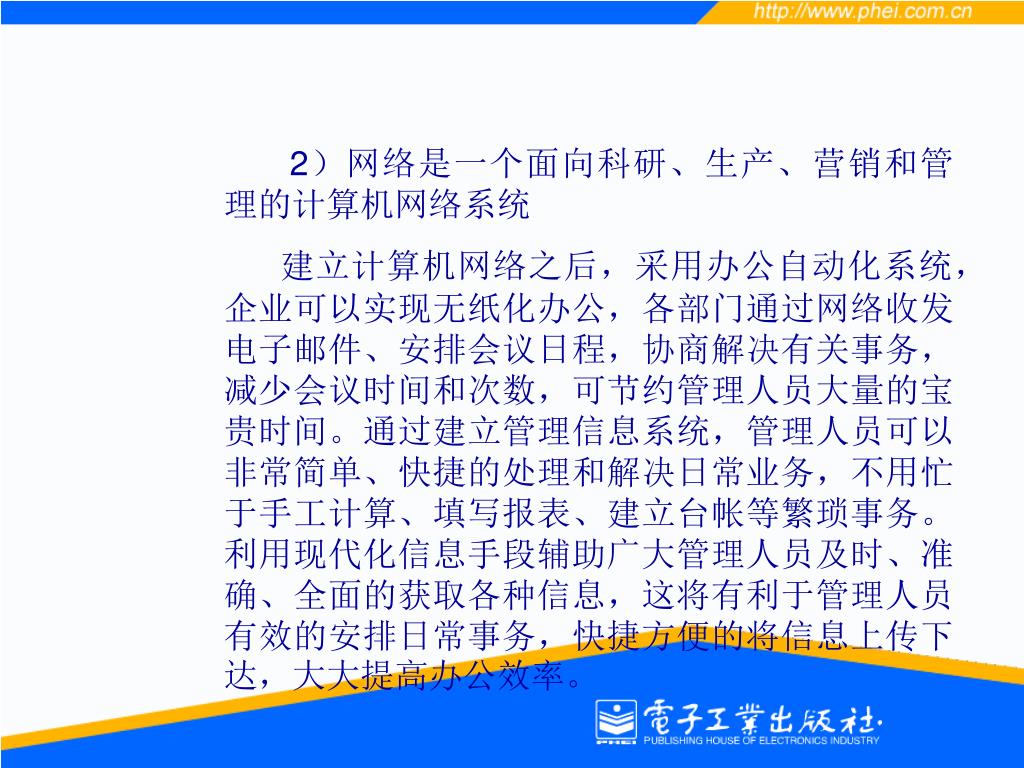

2）网络是一个面向科研、生产、营销和管理的计算机网络系统 建立计算机网络之后，采用办公自动化系统，企业可以实现无纸化办公，各部门通过网络收发电子邮件、安排会议日程，协商解决有关事务，减少会议时间和次数，可节约管理人员大量的宝贵时间。通过建立管理信息系统，管理人员可以非常简单、快捷的处理和解决日常业务，不用忙于手工计算、填写报表、建立台帐等繁琐事务。利用现代化信息手段辅助广大管理人员及时、准确、全面的获取各种信息，这将有利于管理人员有效的安排日常事务，快捷方便的将信息上传下达，大大提高办公效率。

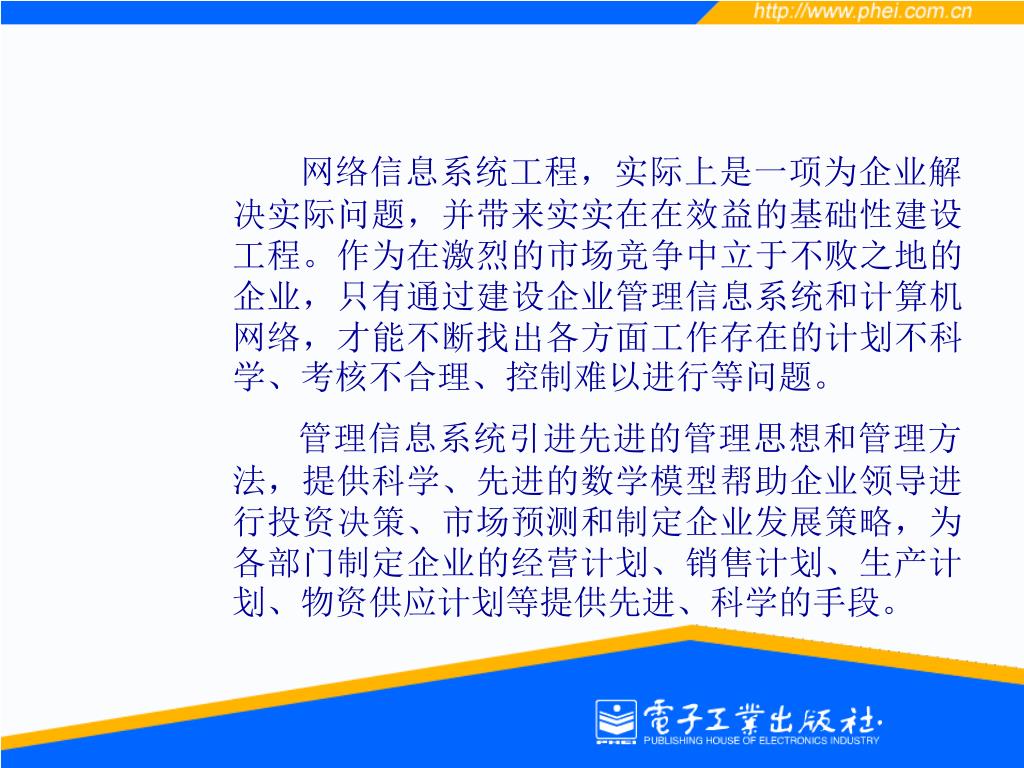

网络信息系统工程，实际上是一项为企业解决实际问题，并带来实实在在效益的基础性建设工程。作为在激烈的市场竞争中立于不败之地的企业，只有通过建设企业管理信息系统和计算机网络，才能不断找出各方面工作存在的计划不科学、考核不合理、控制难以进行等问题。网络信息系统工程，实际上是一项为企业解决实际问题，并带来实实在在效益的基础性建设工程。作为在激烈的市场竞争中立于不败之地的企业，只有通过建设企业管理信息系统和计算机网络，才能不断找出各方面工作存在的计划不科学、考核不合理、控制难以进行等问题。 管理信息系统引进先进的管理思想和管理方法，提供科学、先进的数学模型帮助企业领导进行投资决策、市场预测和制定企业发展策略，为各部门制定企业的经营计划、销售计划、生产计划、物资供应计划等提供先进、科学的手段。

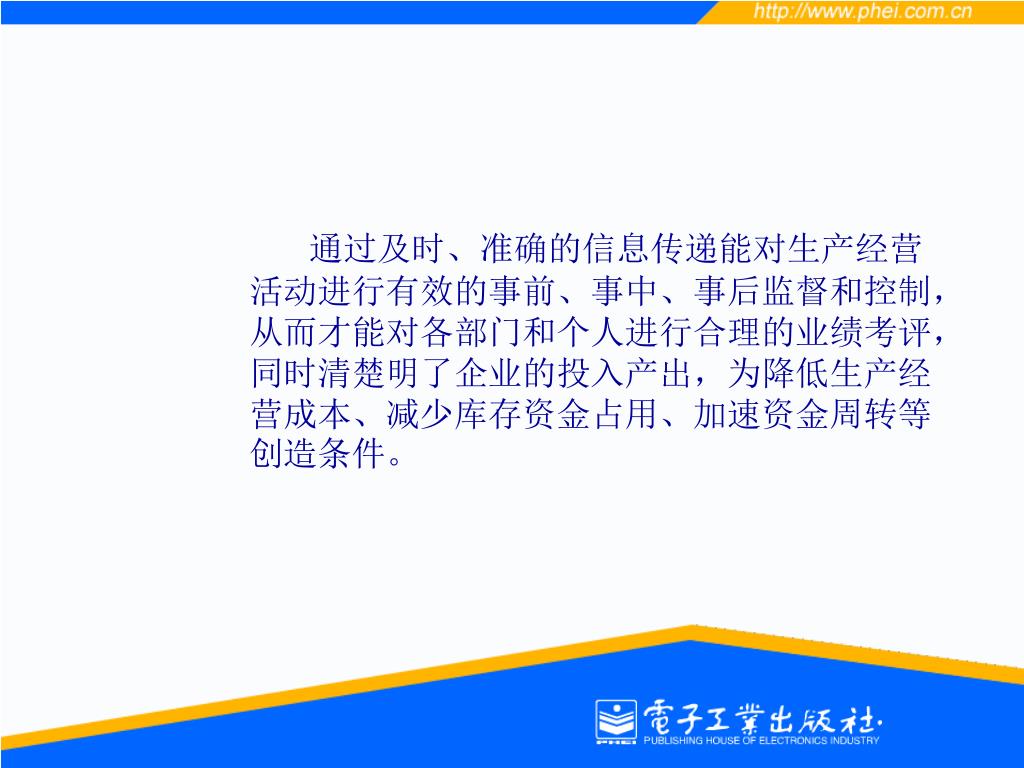

通过及时、准确的信息传递能对生产经营活动进行有效的事前、事中、事后监督和控制，从而才能对各部门和个人进行合理的业绩考评，同时清楚明了企业的投入产出，为降低生产经营成本、减少库存资金占用、加速资金周转等创造条件。通过及时、准确的信息传递能对生产经营活动进行有效的事前、事中、事后监督和控制，从而才能对各部门和个人进行合理的业绩考评，同时清楚明了企业的投入产出，为降低生产经营成本、减少库存资金占用、加速资金周转等创造条件。

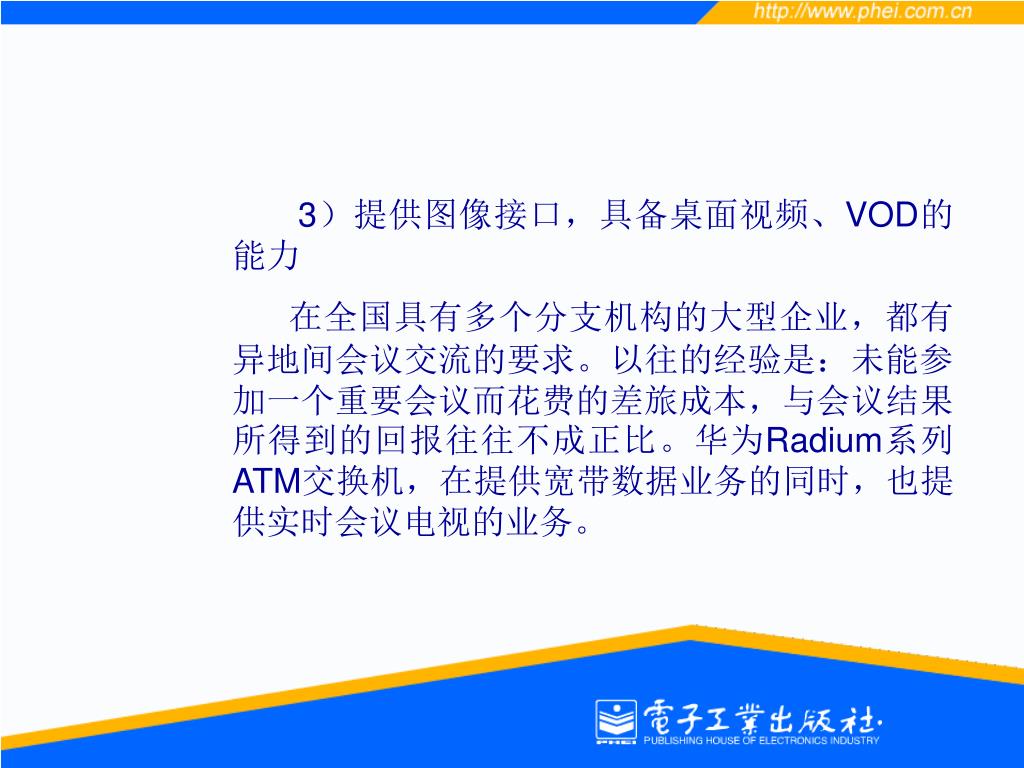

3）提供图像接口，具备桌面视频、VOD的能力 在全国具有多个分支机构的大型企业，都有异地间会议交流的要求。以往的经验是：未能参加一个重要会议而花费的差旅成本，与会议结果所得到的回报往往不成正比。华为Radium系列ATM交换机，在提供宽带数据业务的同时，也提供实时会议电视的业务。

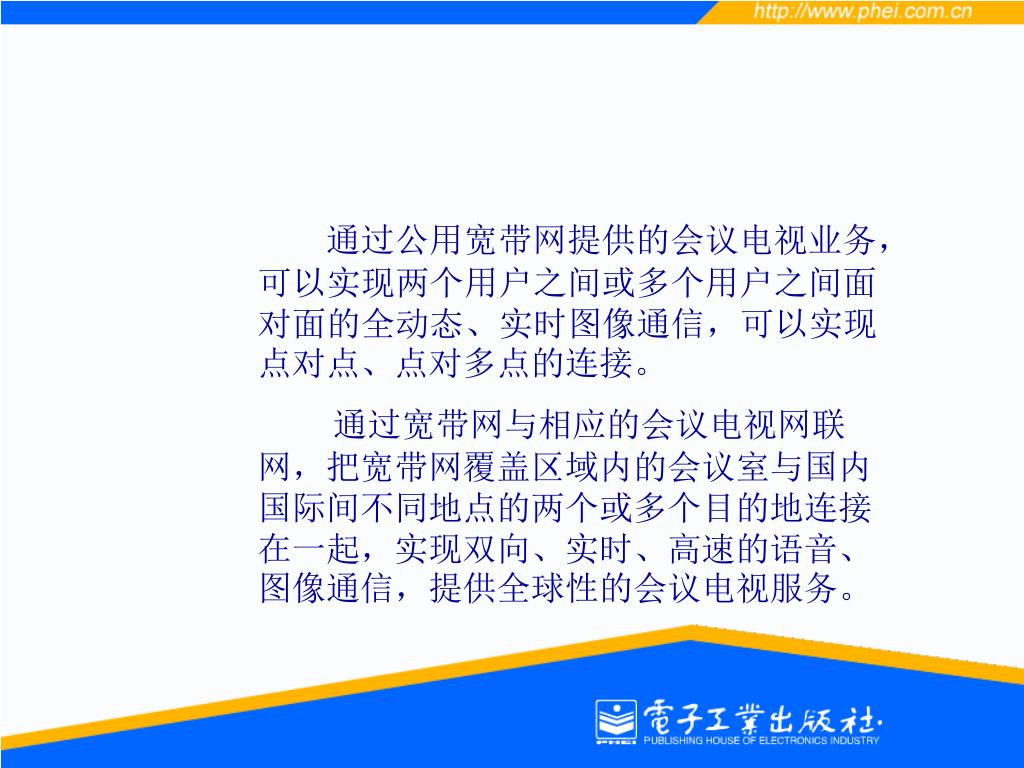

通过公用宽带网提供的会议电视业务，可以实现两个用户之间或多个用户之间面对面的全动态、实时图像通信，可以实现点对点、点对多点的连接。通过公用宽带网提供的会议电视业务，可以实现两个用户之间或多个用户之间面对面的全动态、实时图像通信，可以实现点对点、点对多点的连接。 通过宽带网与相应的会议电视网联网，把宽带网覆盖区域内的会议室与国内国际间不同地点的两个或多个目的地连接在一起，实现双向、实时、高速的语音、图像通信，提供全球性的会议电视服务。

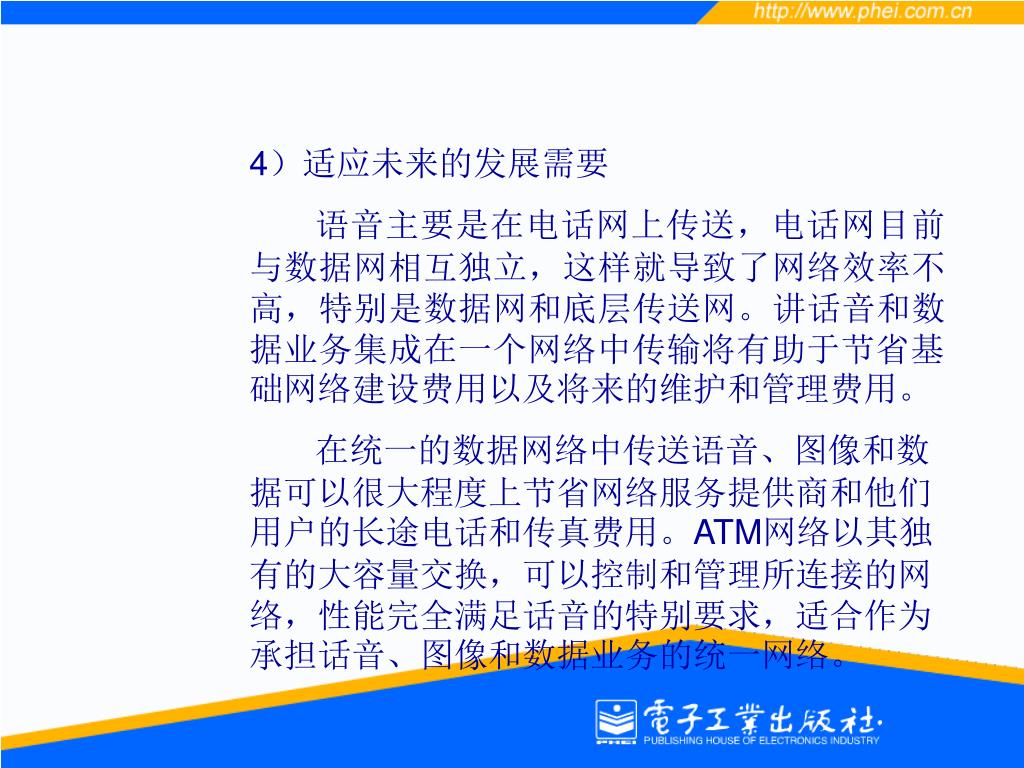

4）适应未来的发展需要 语音主要是在电话网上传送，电话网目前与数据网相互独立，这样就导致了网络效率不高，特别是数据网和底层传送网。讲话音和数据业务集成在一个网络中传输将有助于节省基础网络建设费用以及将来的维护和管理费用。 在统一的数据网络中传送语音、图像和数据可以很大程度上节省网络服务提供商和他们用户的长途电话和传真费用。ATM网络以其独有的大容量交换，可以控制和管理所连接的网络，性能完全满足话音的特别要求，适合作为承担话音、图像和数据业务的统一网络。

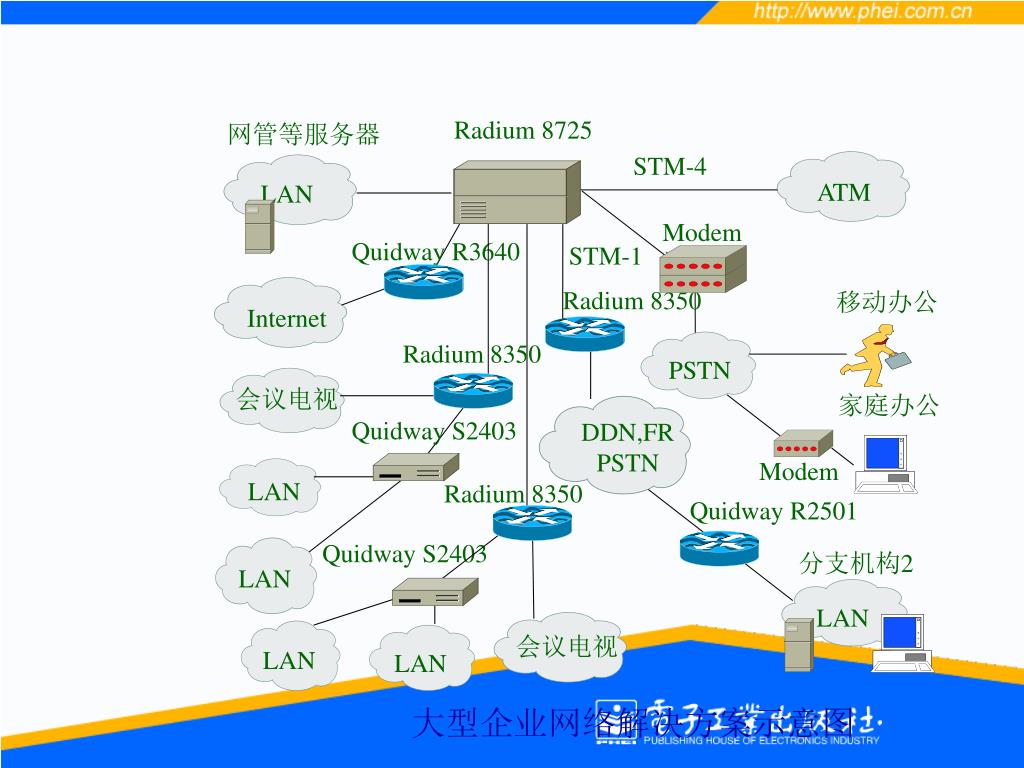

Radium 8725 网管等服务器 STM-4 ATM LAN Modem池 Quidway R3640 STM-1 Radium 8350 移动办公 Internet Radium 8350 PSTN 会议电视 家庭办公 Quidway S2403 DDN,FR PSTN Modem LAN Radium 8350 Quidway R2501 Quidway S2403 分支机构2 会议电视 大型企业网络解决方案示意图 LAN LAN LAN LAN

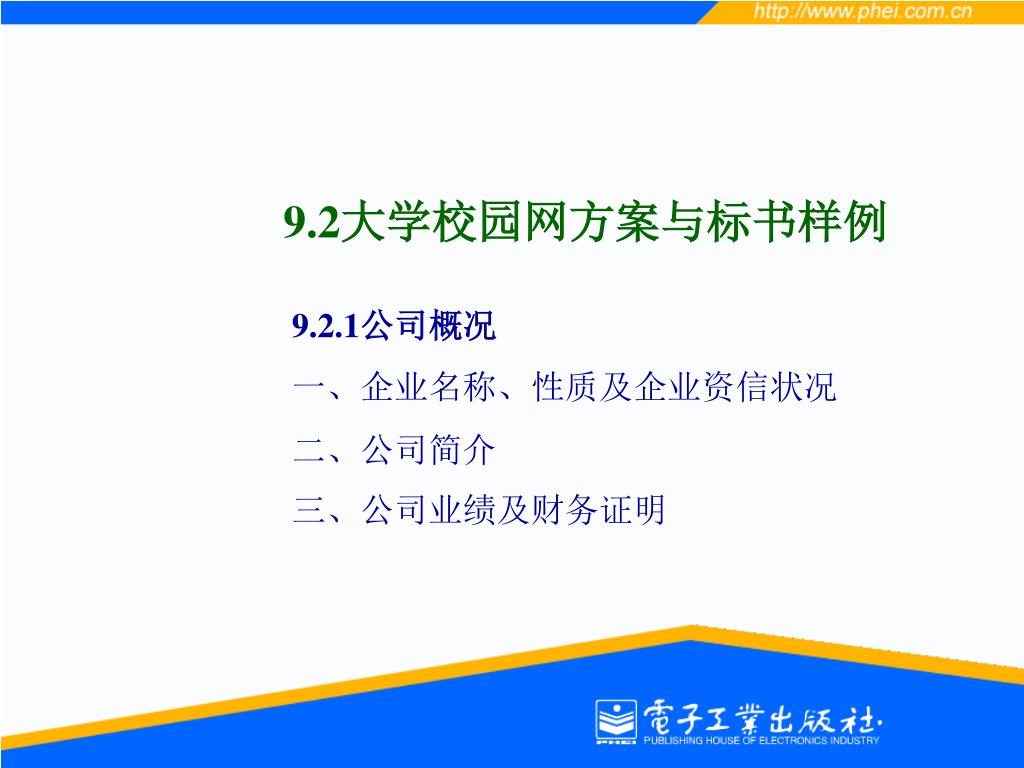

9.2大学校园网方案与标书样例 9.2.1公司概况 一、企业名称、性质及企业资信状况 二、公司简介 三、公司业绩及财务证明

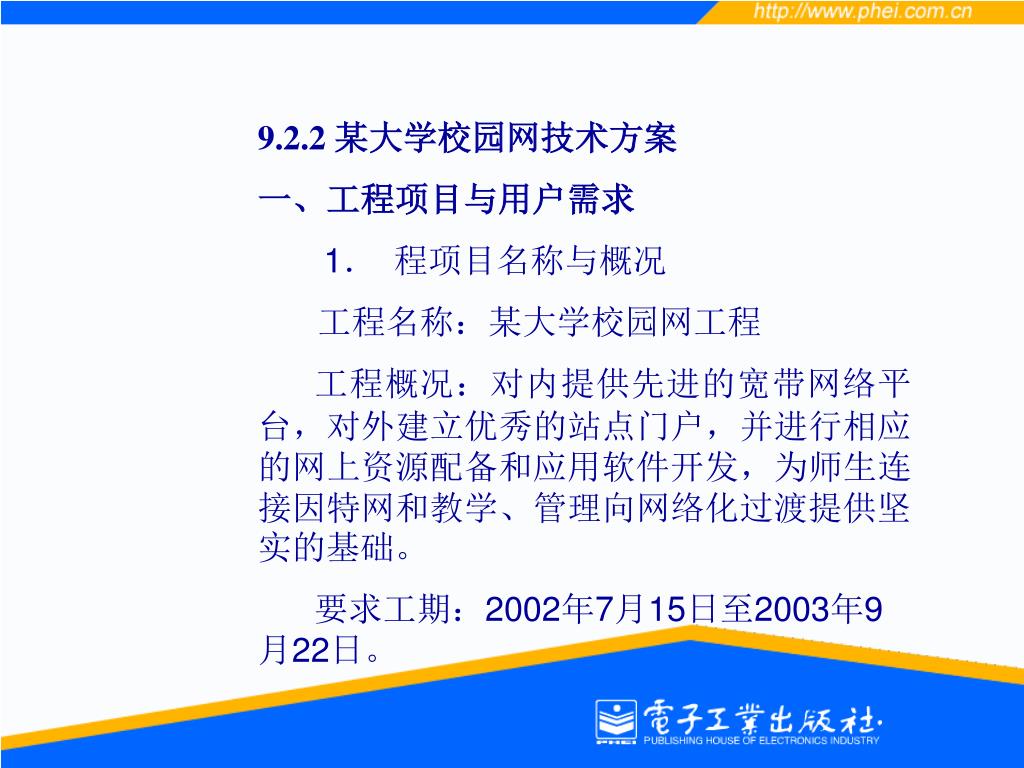

9.2.2 某大学校园网技术方案 一、工程项目与用户需求 1．程项目名称与概况 工程名称：某大学校园网工程 工程概况：对内提供先进的宽带网络平台，对外建立优秀的站点门户，并进行相应的网上资源配备和应用软件开发，为师生连接因特网和教学、管理向网络化过渡提供坚实的基础。 要求工期：2002年7月15日至2003年9月22日。

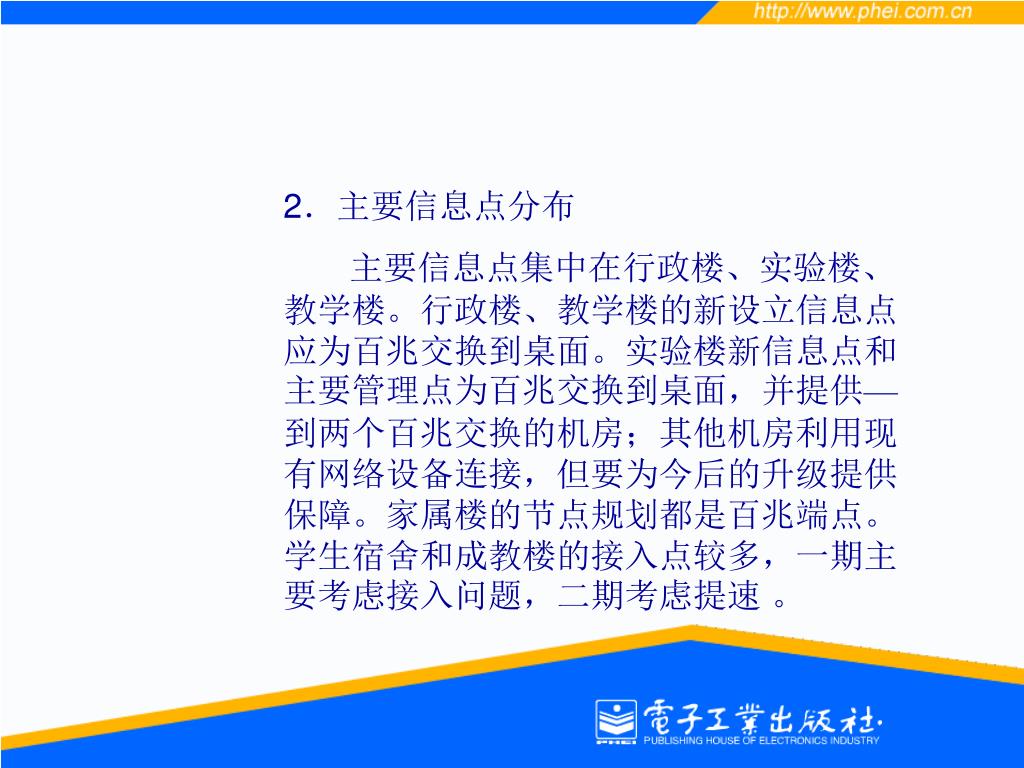

2．主要信息点分布 主要信息点集中在行政楼、实验楼、教学楼。行政楼、教学楼的新设立信息点应为百兆交换到桌面。实验楼新信息点和主要管理点为百兆交换到桌面，并提供—到两个百兆交换的机房；其他机房利用现有网络设备连接，但要为今后的升级提供保障。家属楼的节点规划都是百兆端点。学生宿舍和成教楼的接入点较多，一期主要考虑接入问题，二期考虑提速 。

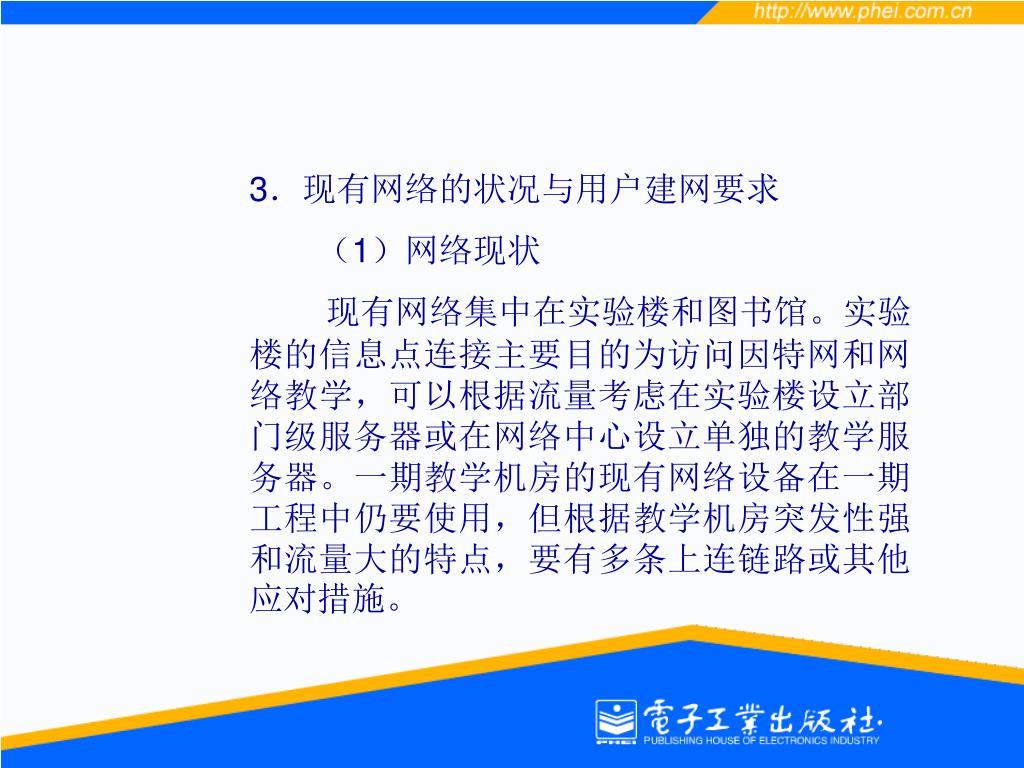

3．现有网络的状况与用户建网要求 （1）网络现状 现有网络集中在实验楼和图书馆。实验楼的信息点连接主要目的为访问因特网和网络教学，可以根据流量考虑在实验楼设立部门级服务器或在网络中心设立单独的教学服务器。一期教学机房的现有网络设备在一期工程中仍要使用，但根据教学机房突发性强和流量大的特点，要有多条上连链路或其他应对措施。
（2）校园网的出口 大学校园网接入CERNET的中心节点，校园网内部用户通过CERNET实现对内信息的访问。考虑到目前国内的主干网现状，对国外信息的访问要有控制手段，或者建立其他连接途径。

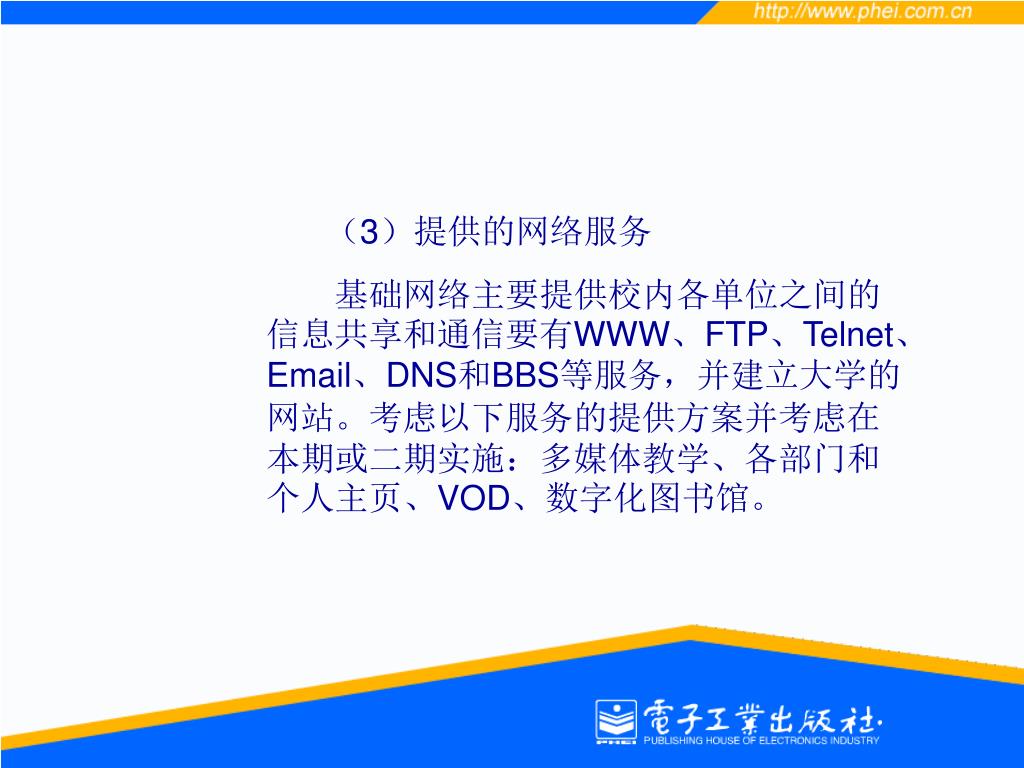

（3）提供的网络服务 基础网络主要提供校内各单位之间的信息共享和通信要有WWW、FTP、Telnet、Email、DNS和BBS等服务，并建立大学的网站。考虑以下服务的提供方案并考虑在本期或二期实施：多媒体教学、各部门和个人主页、VOD、数字化图书馆。

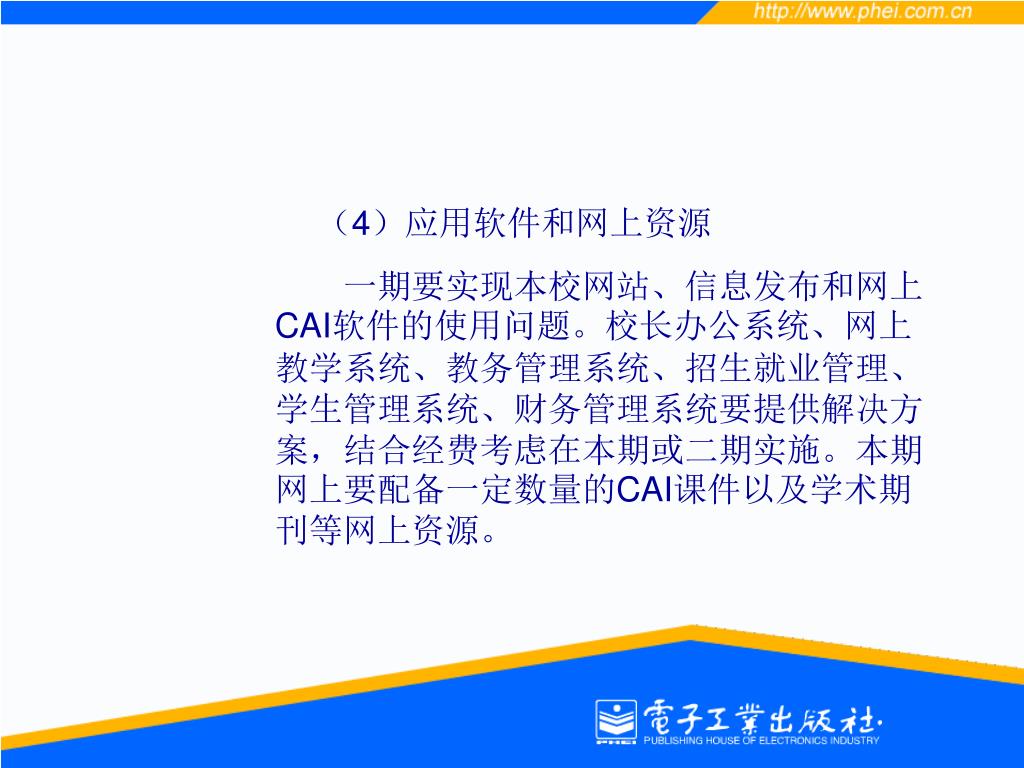

（4）应用软件和网上资源 一期要实现本校网站、信息发布和网上CAI软件的使用问题。校长办公系统、网上教学系统、教务管理系统、招生就业管理、学生管理系统、财务管理系统要提供解决方案，结合经费考虑在本期或二期实施。本期网上要配备一定数量的CAI课件以及学术期刊等网上资源。

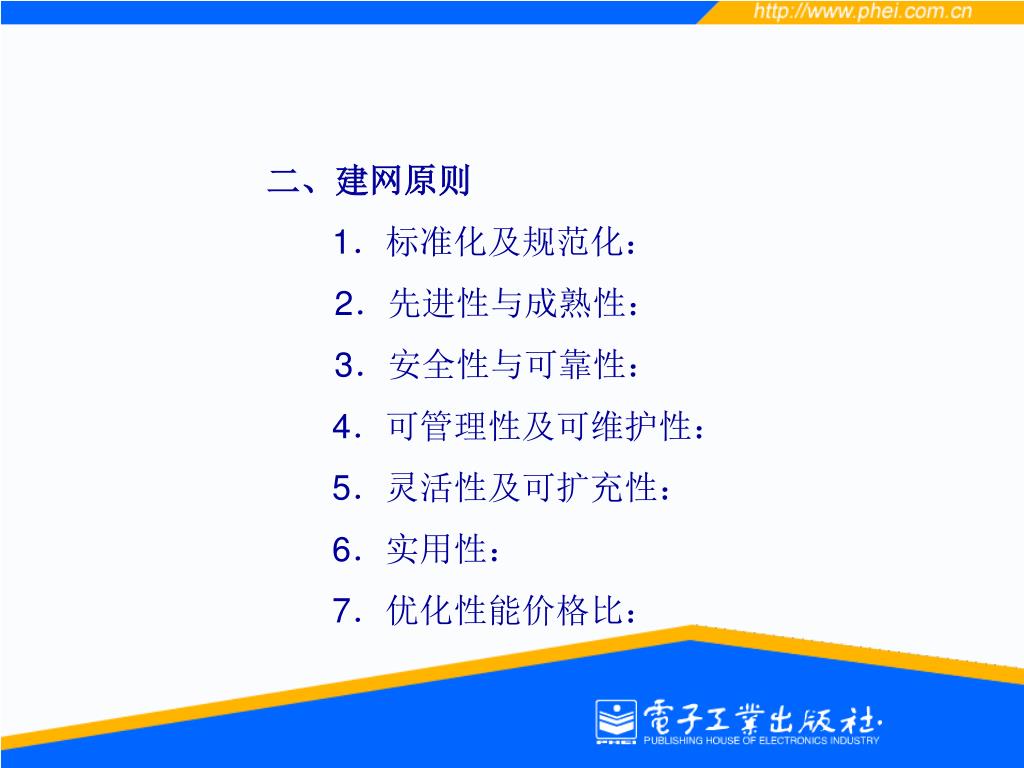

二、建网原则 1．标准化及规范化： 2．先进性与成熟性： 3．安全性与可靠性： 4．可管理性及可维护性： 5．灵活性及可扩充性： 6．实用性： 7．优化性能价格比：

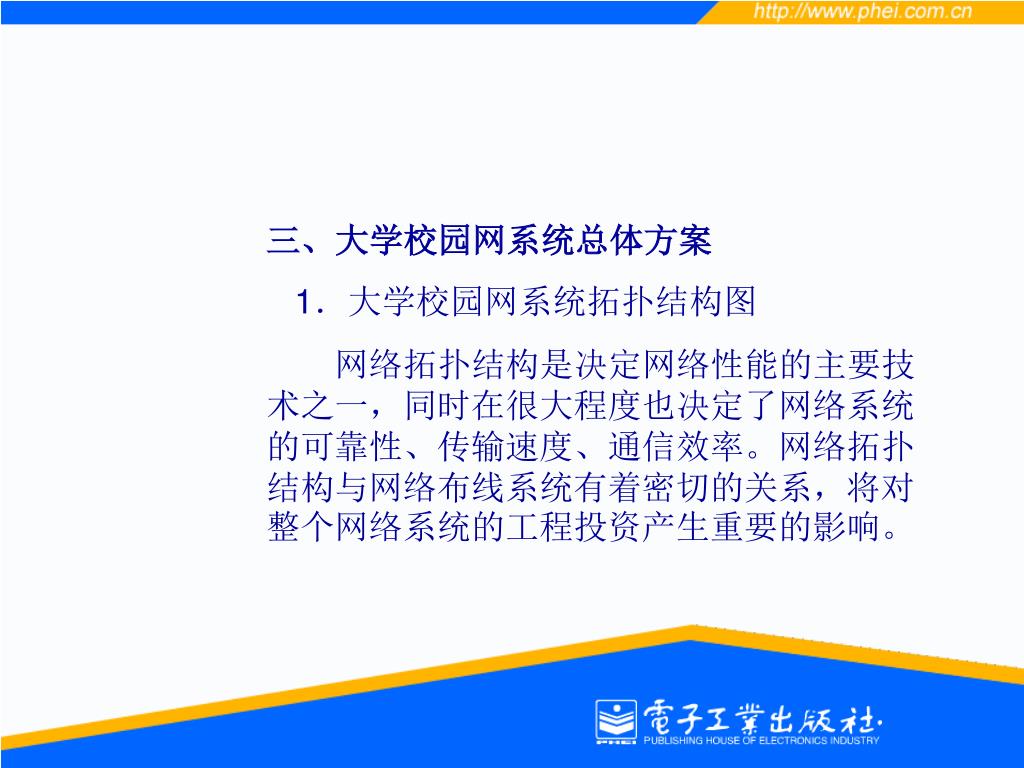

三、大学校园网系统总体方案 1．大学校园网系统拓扑结构图 网络拓扑结构是决定网络性能的主要技术之一，同时在很大程度也决定了网络系统的可靠性、传输速度、通信效率。网络拓扑结构与网络布线系统有着密切的关系，将对整个网络系统的工程投资产生重要的影响。

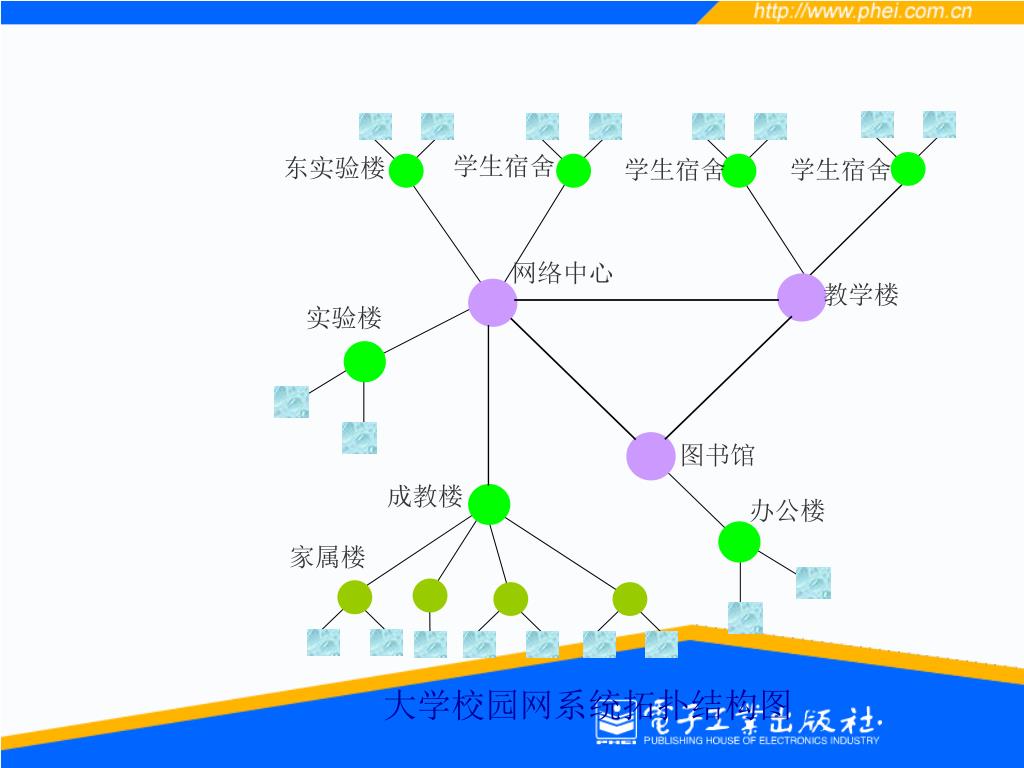

大学校园网系统拓扑结构图 学生宿舍 东实验楼 学生宿舍 学生宿舍 网络中心 教学楼 实验楼 图书馆 成教楼 办公楼 家属楼

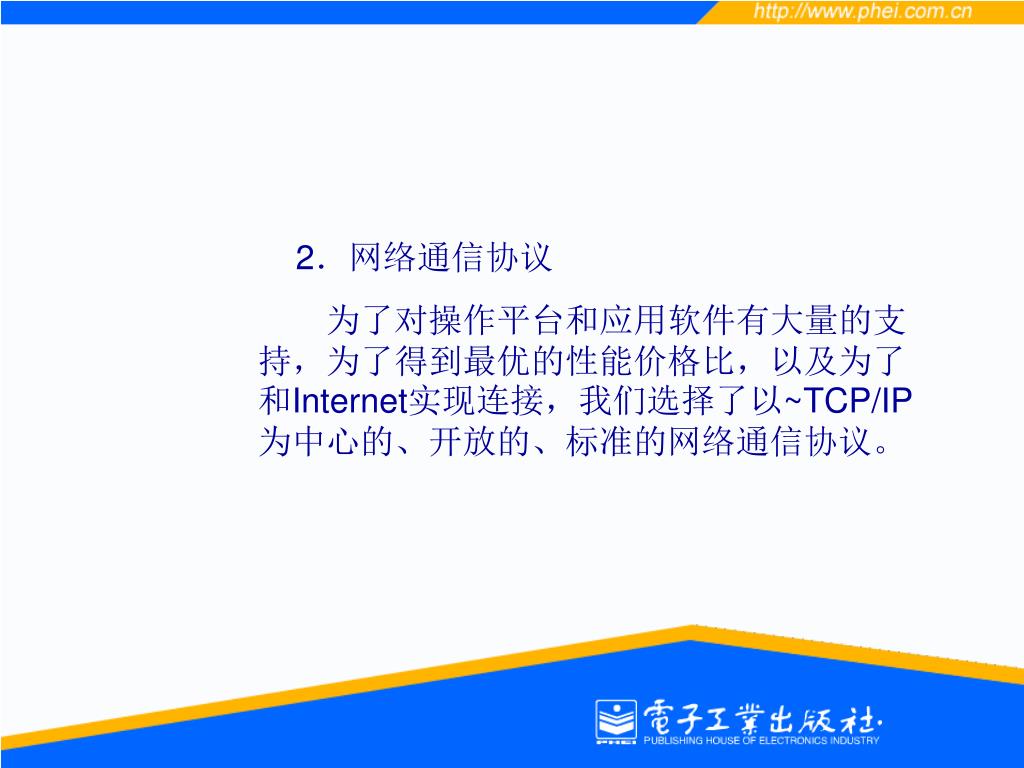

2．网络通信协议 为了对操作平台和应用软件有大量的支持，为了得到最优的性能价格比，以及为了和Internet实现连接，我们选择了以~TCP/IP为中心的、开放的、标准的网络通信协议。

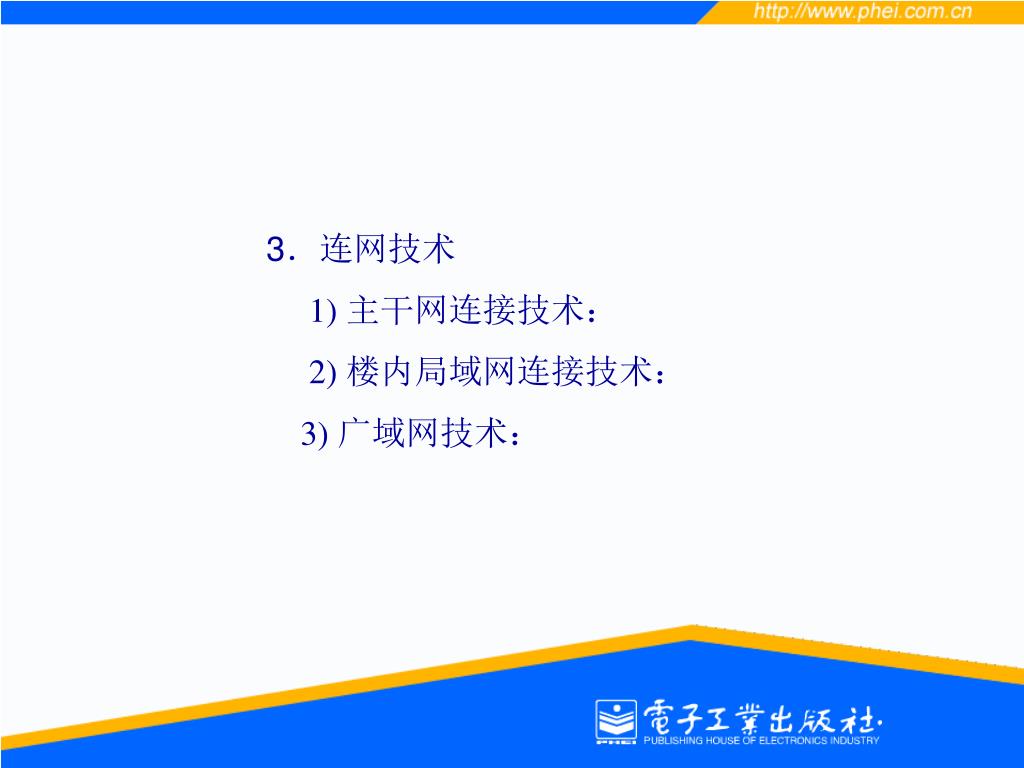

3．连网技术 1) 主干网连接技术： 2) 楼内局域网连接技术： 3) 广域网技术：

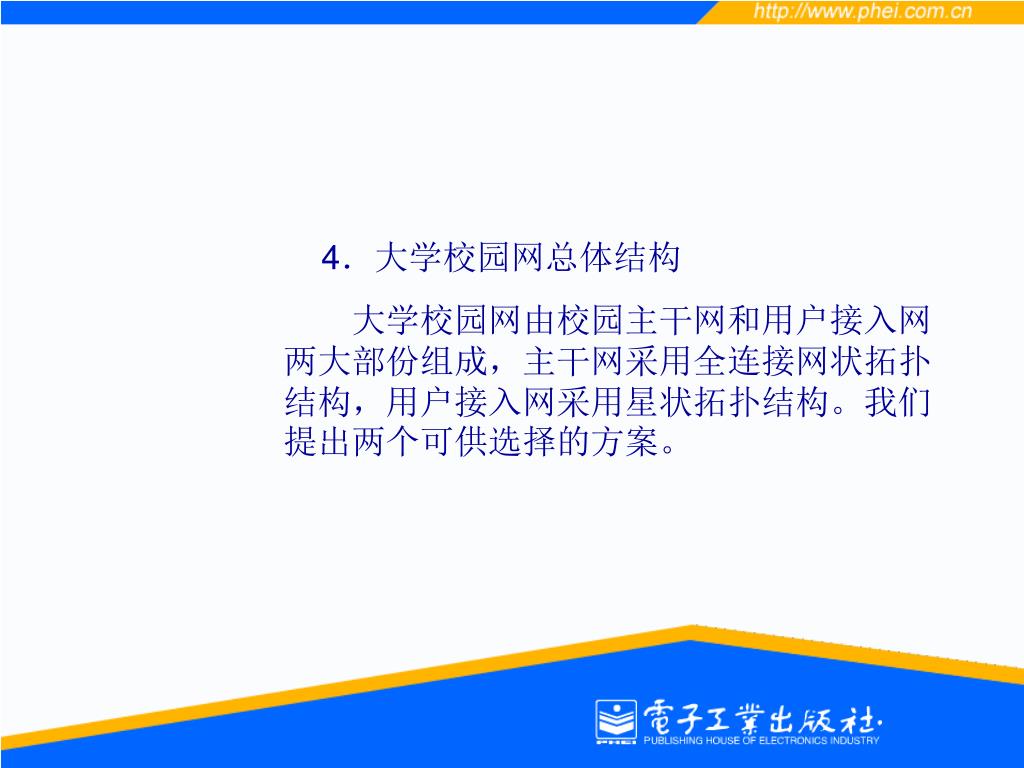

4．大学校园网总体结构 大学校园网由校园主干网和用户接入网两大部份组成，主干网采用全连接网状拓扑结构，用户接入网采用星状拓扑结构。我们提出两个可供选择的方案。

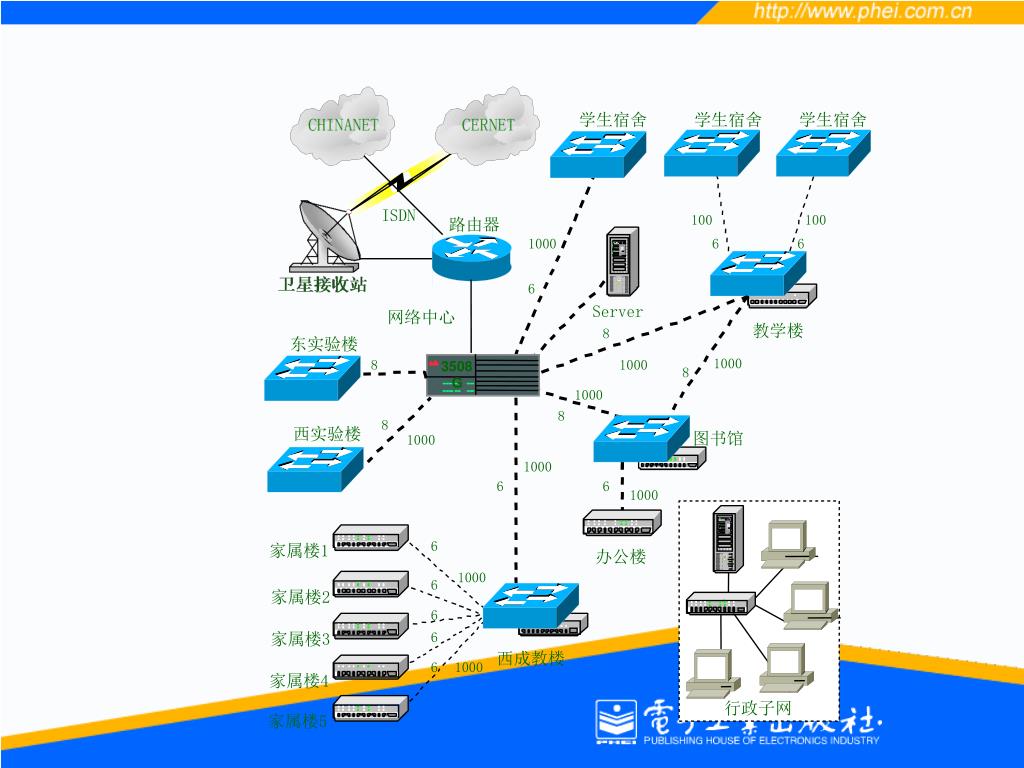

家属楼1 家属楼2 家属楼3 家属楼4 家属楼5 学生宿舍 学生宿舍 学生宿舍 ISDN 100 100 路由器 1000 6 6 6 Server 网络中心 教学楼 8 东实验楼 lyst lyst 1000 8 1000 3508 8 1200 1200 G 1000 8 8 西实验楼 图书馆 1000 1000 6 6 1000 6 办公楼 1000 6 6 6 西成教楼 6 1000 行政子网

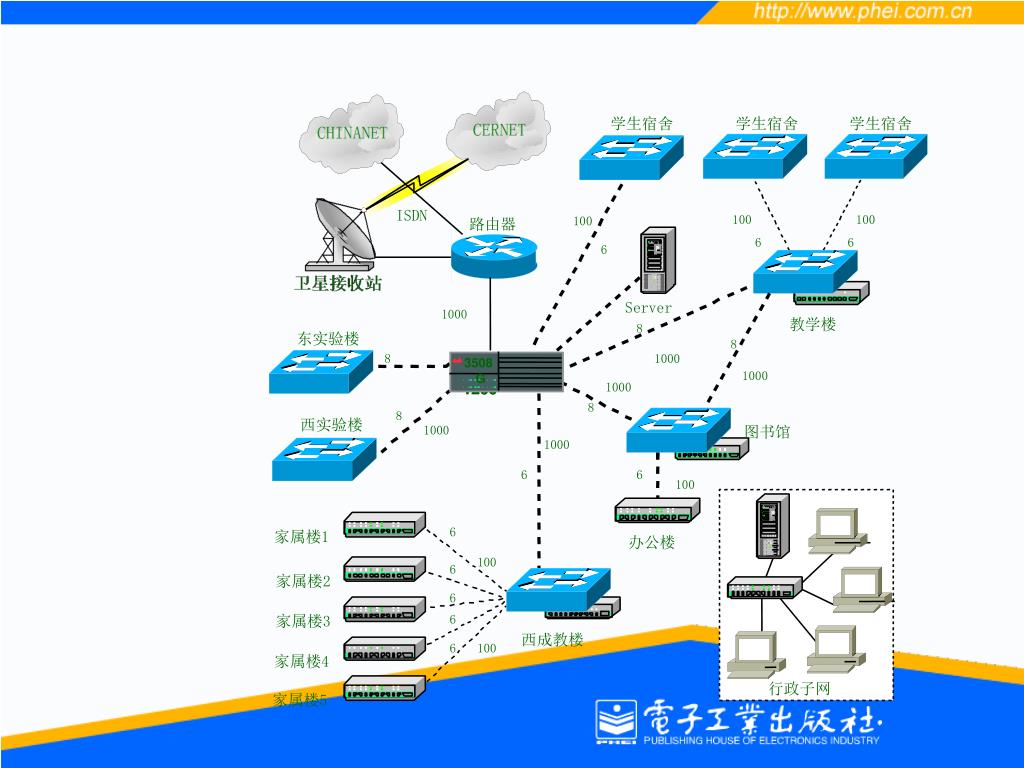

学生宿舍 学生宿舍 学生宿舍 ISDN 100 100 100 路由器 6 6 6 Server 1000 教学楼 8 东实验楼 8 8 1000 3508 t t 1000 G 1200 1200 1000 8 8 西实验楼 1000 图书馆 1000 6 6 100 6 家属楼1 办公楼 100 6 家属楼2 6 家属楼3 6 西成教楼 6 100 家属楼4 行政子网 家属楼5
