实验九：测定金属的电阻率

实验九：测定金属的电阻率. 一、练习使用螺旋测微器和游标卡尺 1 ．螺旋测微器的构造及读数. (1) 螺旋测微器的构造：如图 S9 － 1 所示是常用的螺旋测微 器．它的测砧 A 和固定刻度 B 固定在 U 形框架 F 上．旋钮 K 、 微调旋钮 K ′ 和可动刻度 H 、测微螺杆 P 连在一起，通过精密 螺纹套在 B 上. 图 S9 － 1. (2) 螺旋测微器的原理：测微螺杆 P 与固定刻度 B 之间的精密 螺纹的螺距为 0.5 mm ，即旋钮 K 每旋转一周， P 前进或后退 0.5

luke-hubbard
Download Presentation

实验九：测定金属的电阻率

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

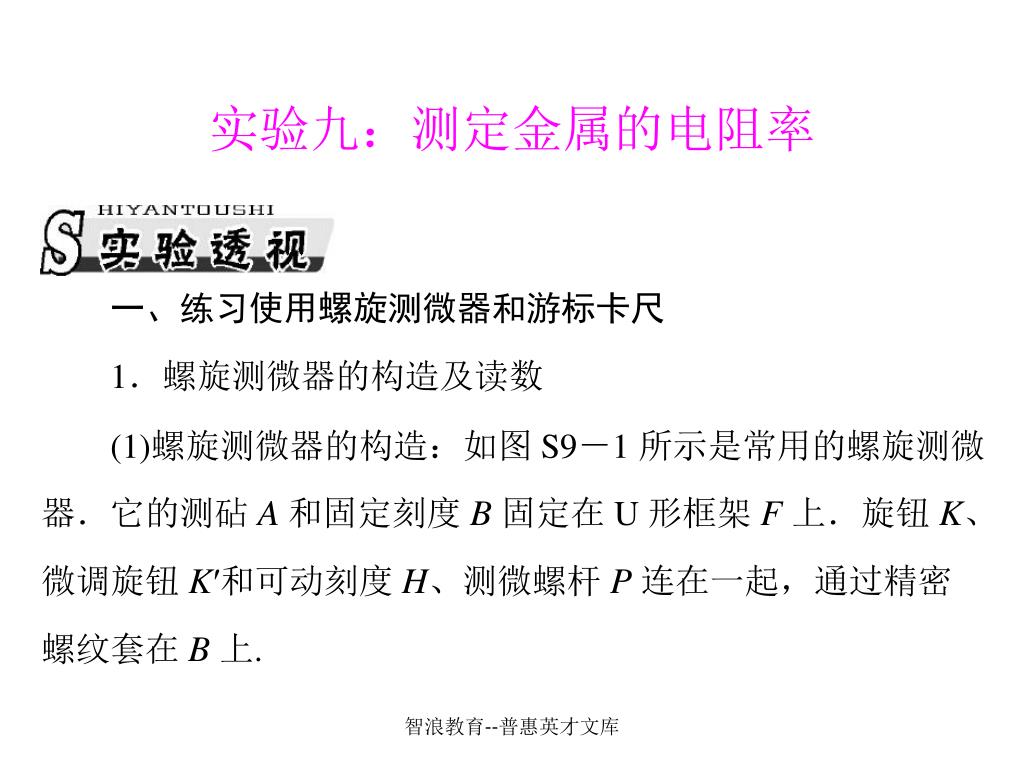

  1. 实验九：测定金属的电阻率 一、练习使用螺旋测微器和游标卡尺 1．螺旋测微器的构造及读数 (1)螺旋测微器的构造：如图 S9－1 所示是常用的螺旋测微 器．它的测砧 A 和固定刻度 B 固定在 U 形框架 F 上．旋钮 K、 微调旋钮 K′和可动刻度 H、测微螺杆 P 连在一起，通过精密 螺纹套在 B 上. 智浪教育--普惠英才文库

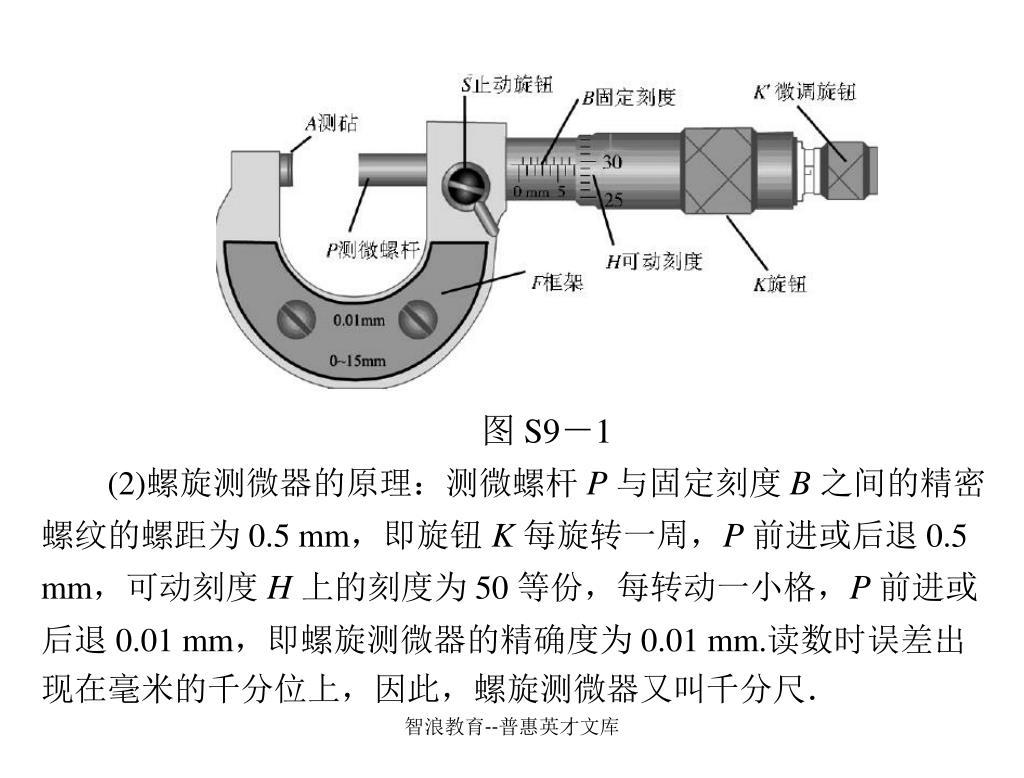

  2. 图 S9－1 (2)螺旋测微器的原理：测微螺杆 P 与固定刻度 B 之间的精密 螺纹的螺距为 0.5 mm，即旋钮 K 每旋转一周，P 前进或后退 0.5 mm，可动刻度 H 上的刻度为 50 等份，每转动一小格，P 前进或 后退 0.01 mm，即螺旋测微器的精确度为 0.01 mm.读数时误差出 现在毫米的千分位上，因此，螺旋测微器又叫千分尺． 智浪教育--普惠英才文库

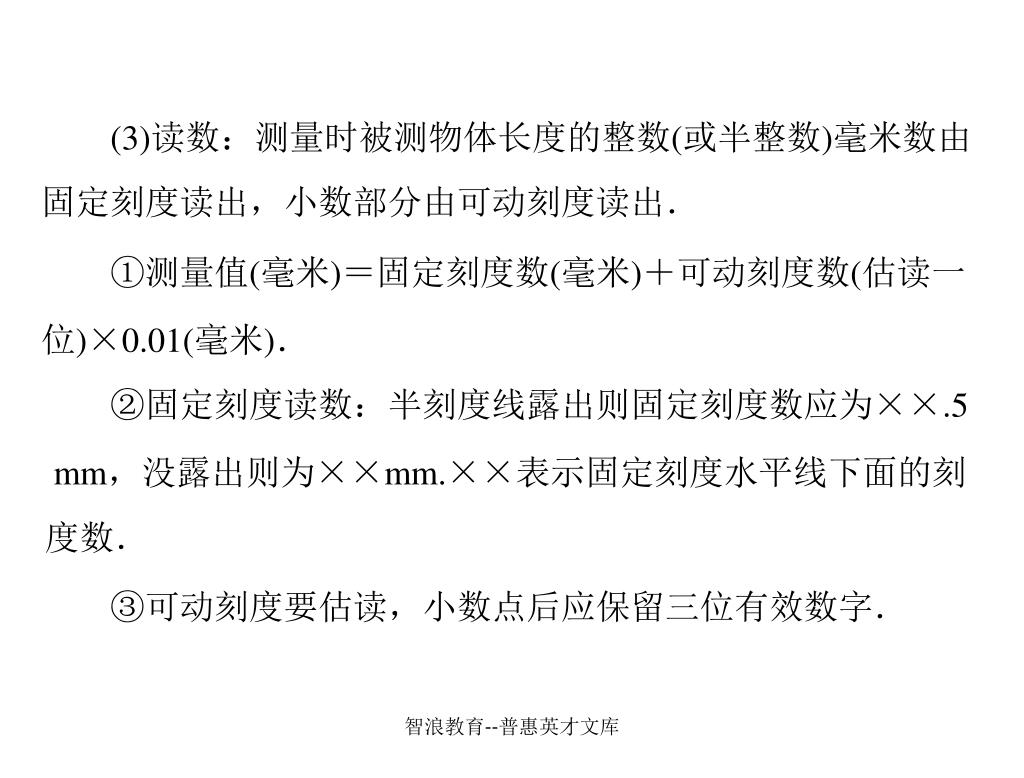

  3. (3)读数：测量时被测物体长度的整数(或半整数)毫米数由(3)读数：测量时被测物体长度的整数(或半整数)毫米数由 固定刻度读出，小数部分由可动刻度读出． ①测量值(毫米)＝固定刻度数(毫米)＋可动刻度数(估读一 位)×0.01(毫米)． ②固定刻度读数：半刻度线露出则固定刻度数应为××.5 mm，没露出则为××mm.××表示固定刻度水平线下面的刻 度数． ③可动刻度要估读，小数点后应保留三位有效数字． 智浪教育--普惠英才文库

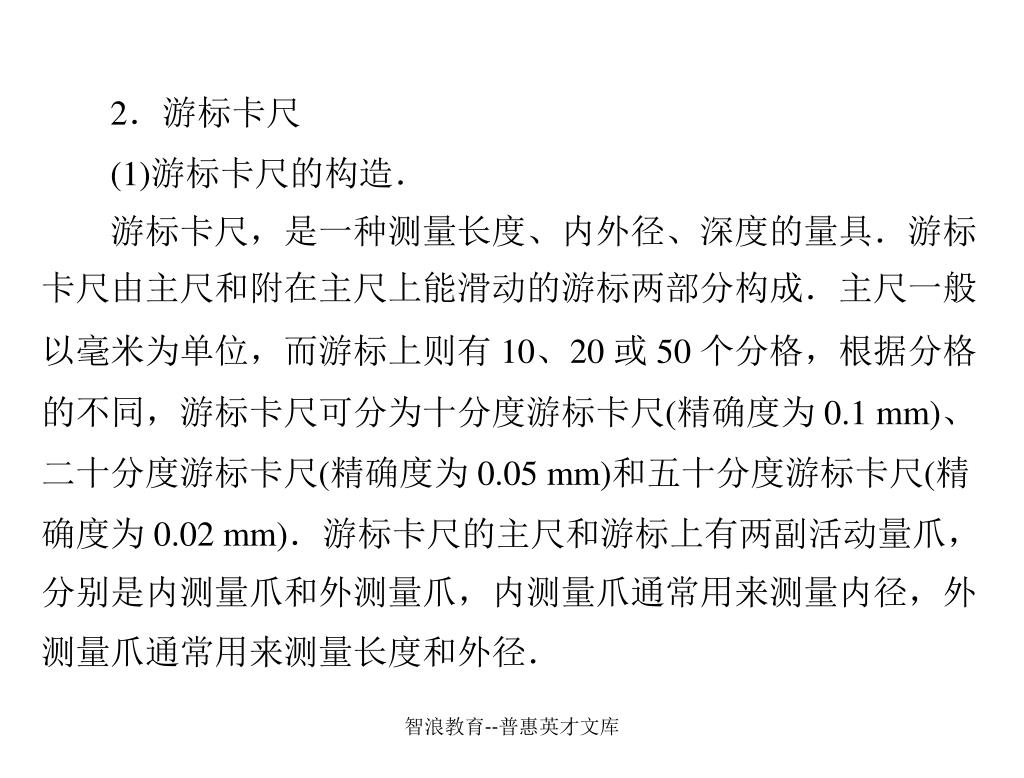

  4. 2．游标卡尺 (1)游标卡尺的构造． 游标卡尺，是一种测量长度、内外径、深度的量具．游标 卡尺由主尺和附在主尺上能滑动的游标两部分构成．主尺一般 以毫米为单位，而游标上则有 10、20 或 50 个分格，根据分格 的不同，游标卡尺可分为十分度游标卡尺(精确度为 0.1 mm)、 二十分度游标卡尺(精确度为 0.05 mm)和五十分度游标卡尺(精 确度为 0.02 mm)．游标卡尺的主尺和游标上有两副活动量爪， 分别是内测量爪和外测量爪，内测量爪通常用来测量内径，外 测量爪通常用来测量长度和外径． 智浪教育--普惠英才文库

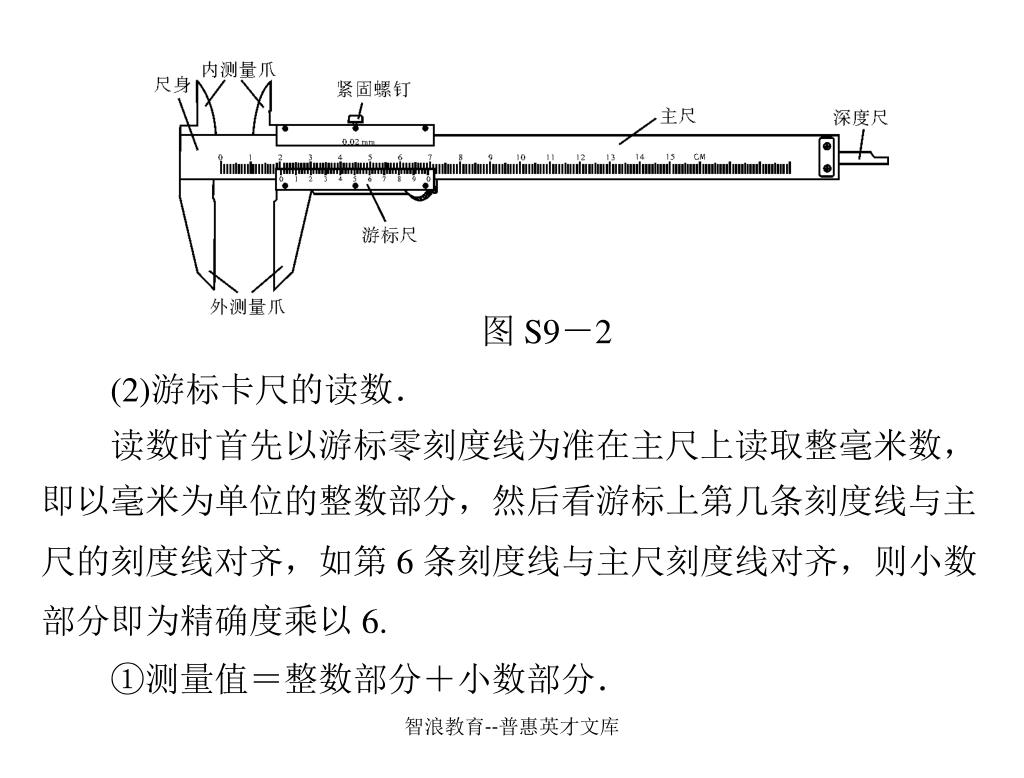

  5. 图 S9－2 (2)游标卡尺的读数． 读数时首先以游标零刻度线为准在主尺上读取整毫米数， 即以毫米为单位的整数部分，然后看游标上第几条刻度线与主 尺的刻度线对齐，如第 6 条刻度线与主尺刻度线对齐，则小数 部分即为精确度乘以 6. ①测量值＝整数部分＋小数部分． 智浪教育--普惠英才文库

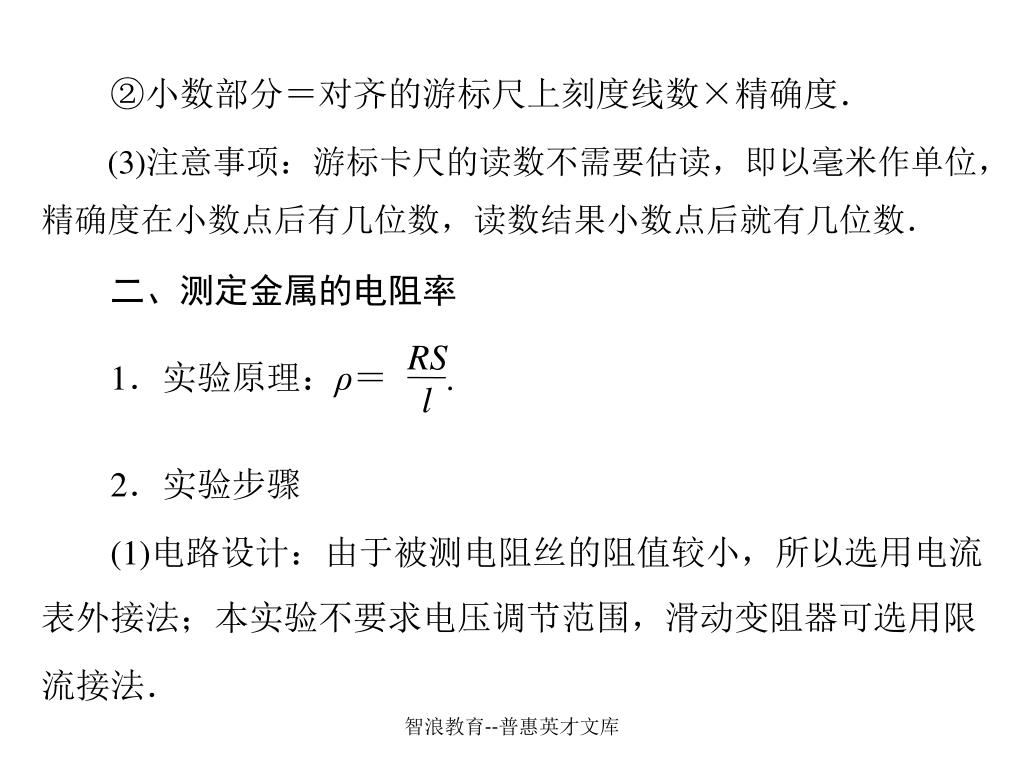

  6. ②小数部分＝对齐的游标尺上刻度线数×精确度．②小数部分＝对齐的游标尺上刻度线数×精确度． (3)注意事项：游标卡尺的读数不需要估读，即以毫米作单位， 精确度在小数点后有几位数，读数结果小数点后就有几位数． 二、测定金属的电阻率 RS l 1．实验原理：ρ＝ . 2．实验步骤 (1)电路设计：由于被测电阻丝的阻值较小，所以选用电流 表外接法；本实验不要求电压调节范围，滑动变阻器可选用限 流接法． 智浪教育--普惠英才文库

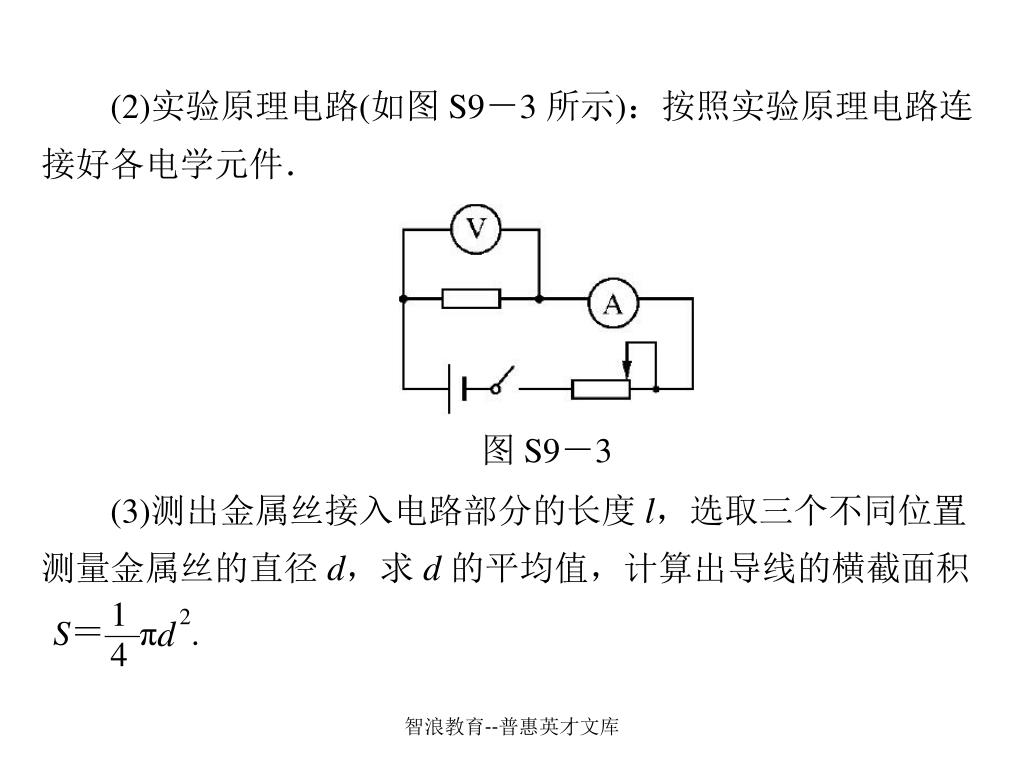

  7. (2)实验原理电路(如图 S9－3 所示)：按照实验原理电路连 接好各电学元件． 图 S9－3 (3)测出金属丝接入电路部分的长度 l，选取三个不同位置 测量金属丝的直径 d，求 d 的平均值，计算出导线的横截面积 1 4 S＝—πd2. 智浪教育--普惠英才文库

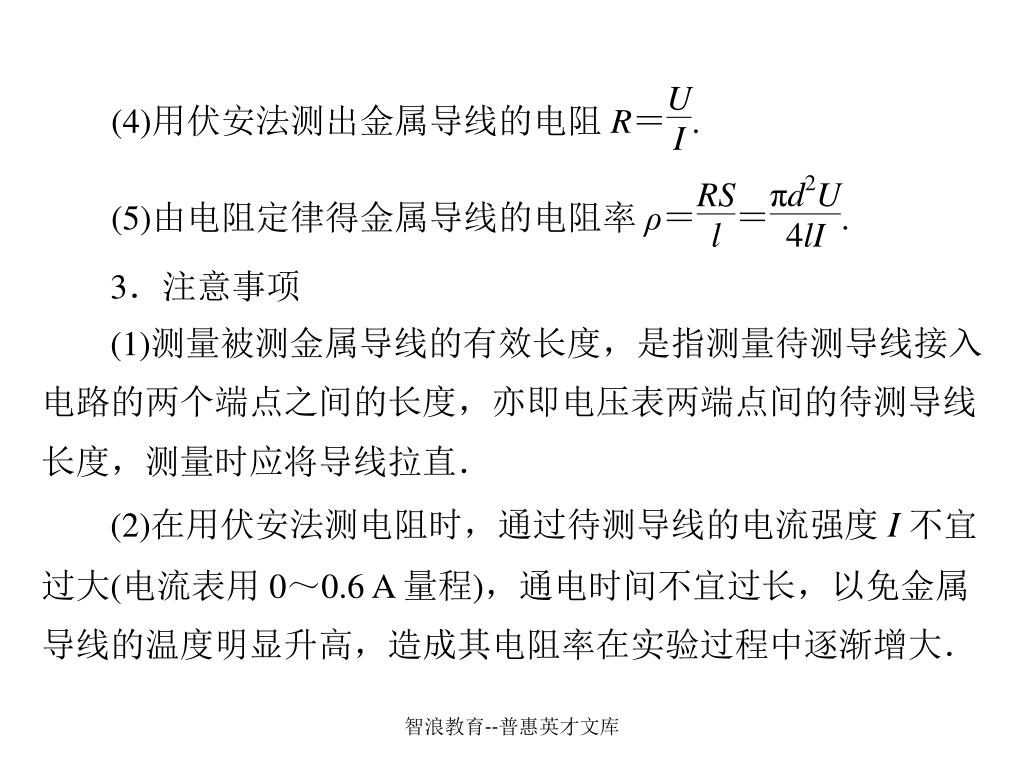

  8. 3．注意事项 (1)测量被测金属导线的有效长度，是指测量待测导线接入 电路的两个端点之间的长度，亦即电压表两端点间的待测导线 长度，测量时应将导线拉直． (2)在用伏安法测电阻时，通过待测导线的电流强度 I 不宜 过大(电流表用 0～0.6 A 量程)，通电时间不宜过长，以免金属 导线的温度明显升高，造成其电阻率在实验过程中逐渐增大． 智浪教育--普惠英才文库

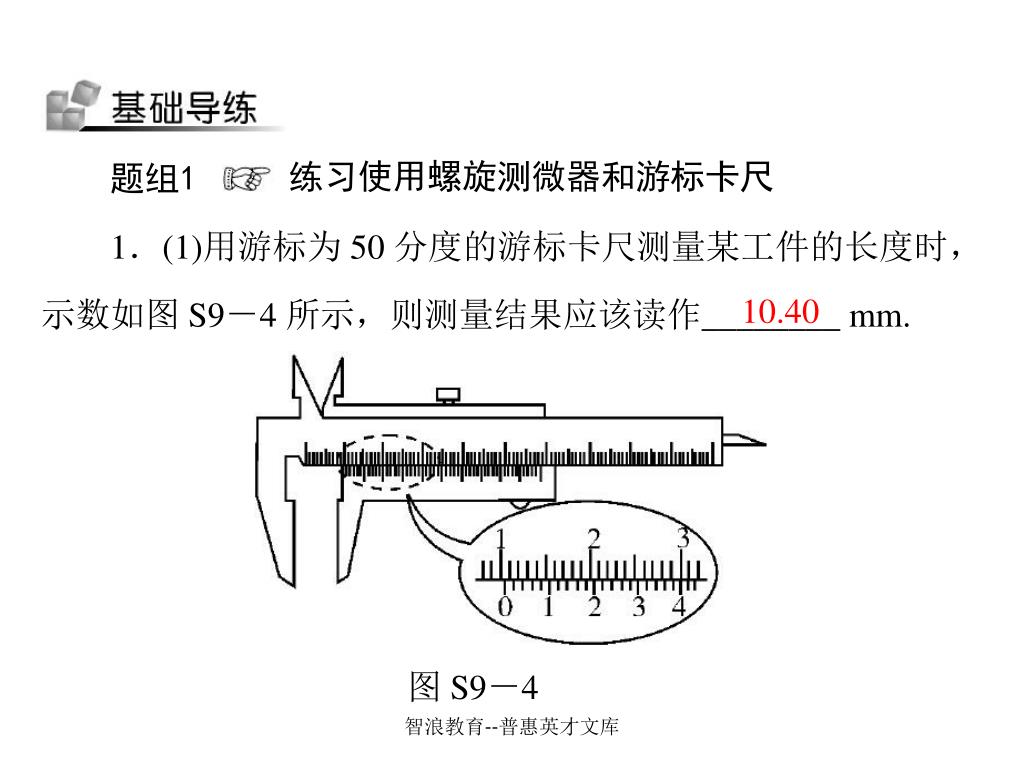

  9. 题组1 练习使用螺旋测微器和游标卡尺 1．(1)用游标为 50 分度的游标卡尺测量某工件的长度时， 示数如图 S9－4 所示，则测量结果应该读作________ mm. 10.40 图 S9－4 智浪教育--普惠英才文库

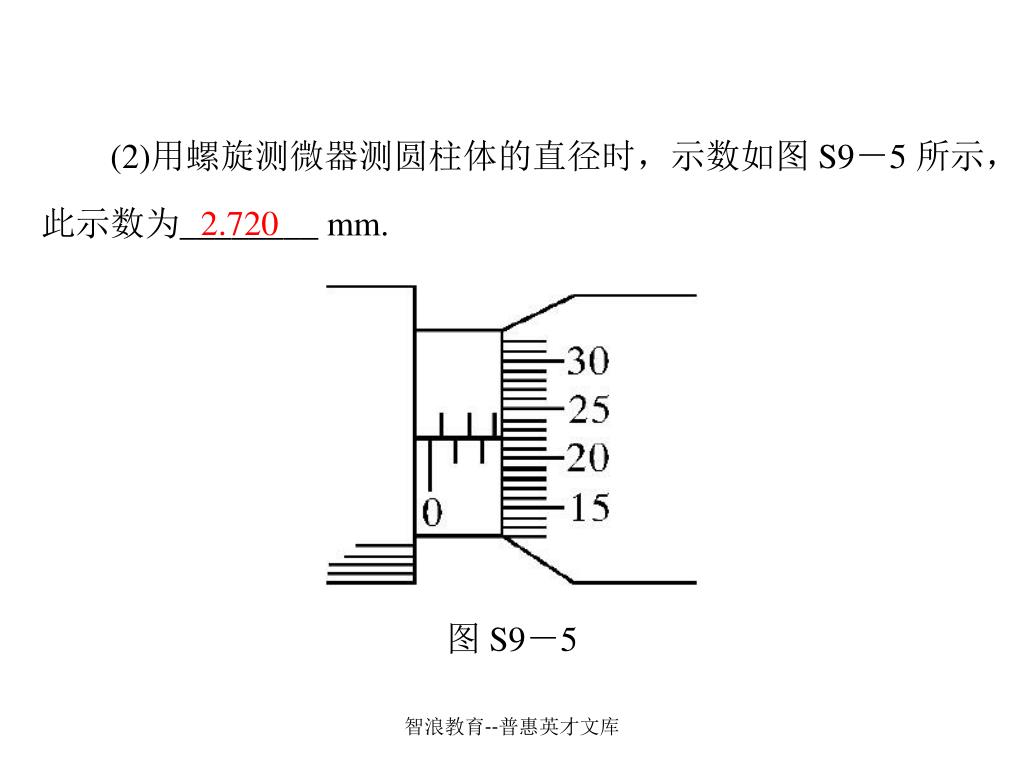

  10. (2)用螺旋测微器测圆柱体的直径时，示数如图 S9－5 所示， 此示数为________ mm. 2.720 图 S9－5 智浪教育--普惠英才文库

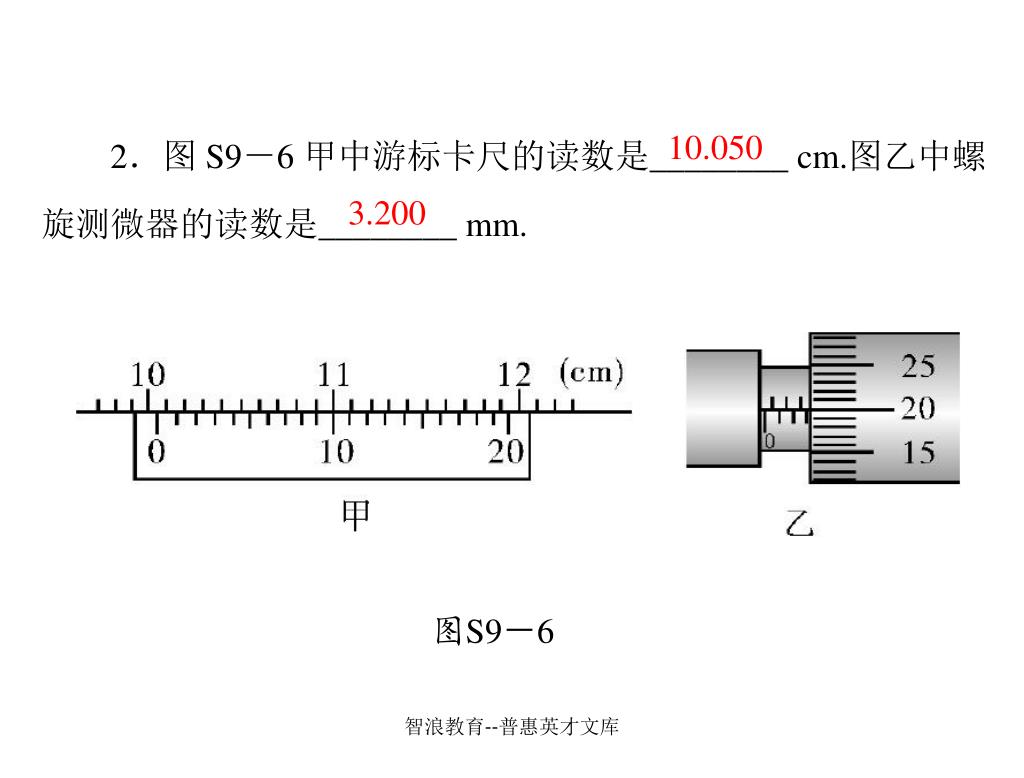

  11. 10.050 2．图 S9－6 甲中游标卡尺的读数是________ cm.图乙中螺 旋测微器的读数是________ mm. 图S9－6 3.200 智浪教育--普惠英才文库

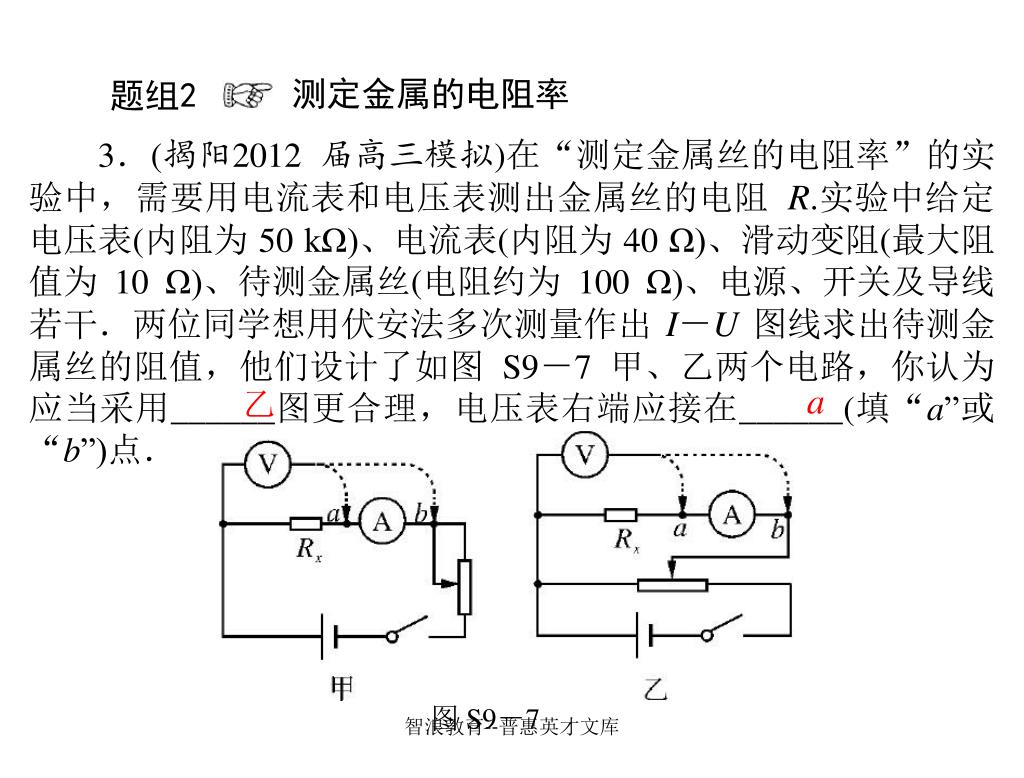

  12. 题组2 测定金属的电阻率 3．(揭阳2012 届高三模拟)在“测定金属丝的电阻率”的实验中，需要用电流表和电压表测出金属丝的电阻 R.实验中给定电压表(内阻为 50 kΩ)、电流表(内阻为 40 Ω)、滑动变阻(最大阻值为 10 Ω)、待测金属丝(电阻约为 100 Ω)、电源、开关及导线若干．两位同学想用伏安法多次测量作出 I－U 图线求出待测金属丝的阻值，他们设计了如图 S9－7 甲、乙两个电路，你认为应当采用______图更合理，电压表右端应接在______(填“a”或“b”)点． 乙 a 图 S9－7 智浪教育--普惠英才文库

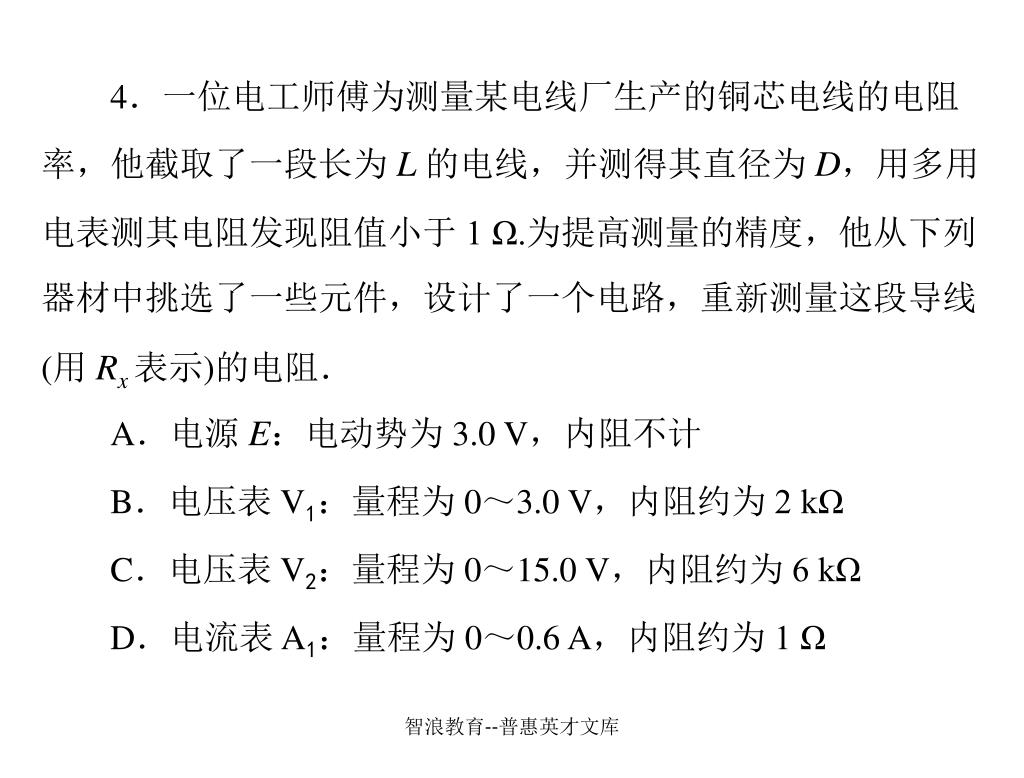

  13. 4．一位电工师傅为测量某电线厂生产的铜芯电线的电阻4．一位电工师傅为测量某电线厂生产的铜芯电线的电阻 率，他截取了一段长为 L 的电线，并测得其直径为 D，用多用 电表测其电阻发现阻值小于 1 Ω.为提高测量的精度，他从下列 器材中挑选了一些元件，设计了一个电路，重新测量这段导线 (用 Rx表示)的电阻． A．电源 E：电动势为 3.0 V，内阻不计 B．电压表 V1：量程为 0～3.0 V，内阻约为 2 kΩ C．电压表 V2：量程为 0～15.0 V，内阻约为 6 kΩ D．电流表 A1：量程为 0～0.6 A，内阻约为 1 Ω 智浪教育--普惠英才文库

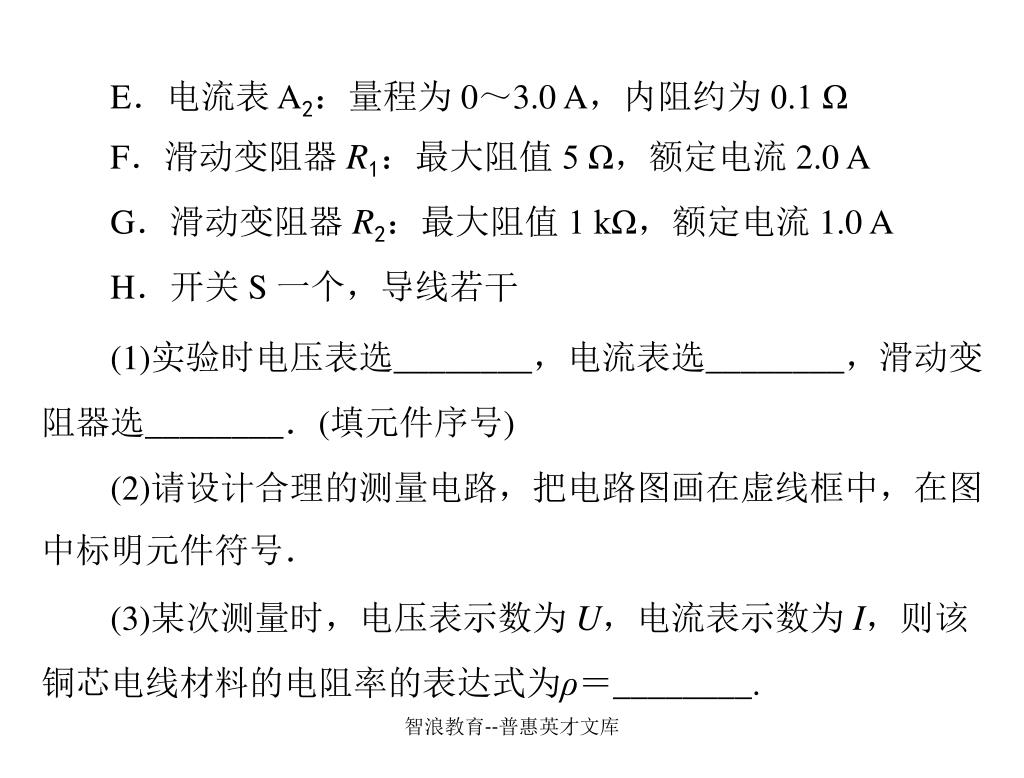

  14. E．电流表 A2：量程为 0～3.0 A，内阻约为 0.1 Ω F．滑动变阻器 R1：最大阻值 5 Ω，额定电流 2.0 A G．滑动变阻器 R2：最大阻值 1 kΩ，额定电流 1.0 A H．开关 S 一个，导线若干 (1)实验时电压表选________，电流表选________，滑动变 阻器选________．(填元件序号) (2)请设计合理的测量电路，把电路图画在虚线框中，在图 中标明元件符号． (3)某次测量时，电压表示数为 U，电流表示数为 I，则该 铜芯电线材料的电阻率的表达式为ρ＝________. 智浪教育--普惠英才文库

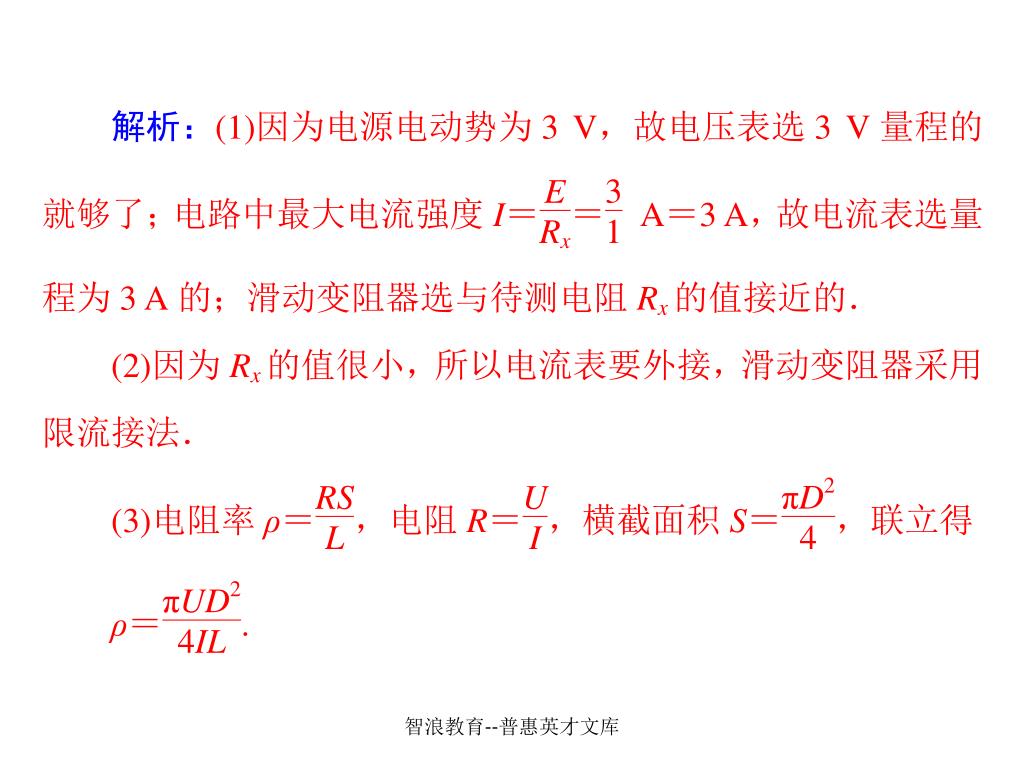

  15. 智浪教育--普惠英才文库

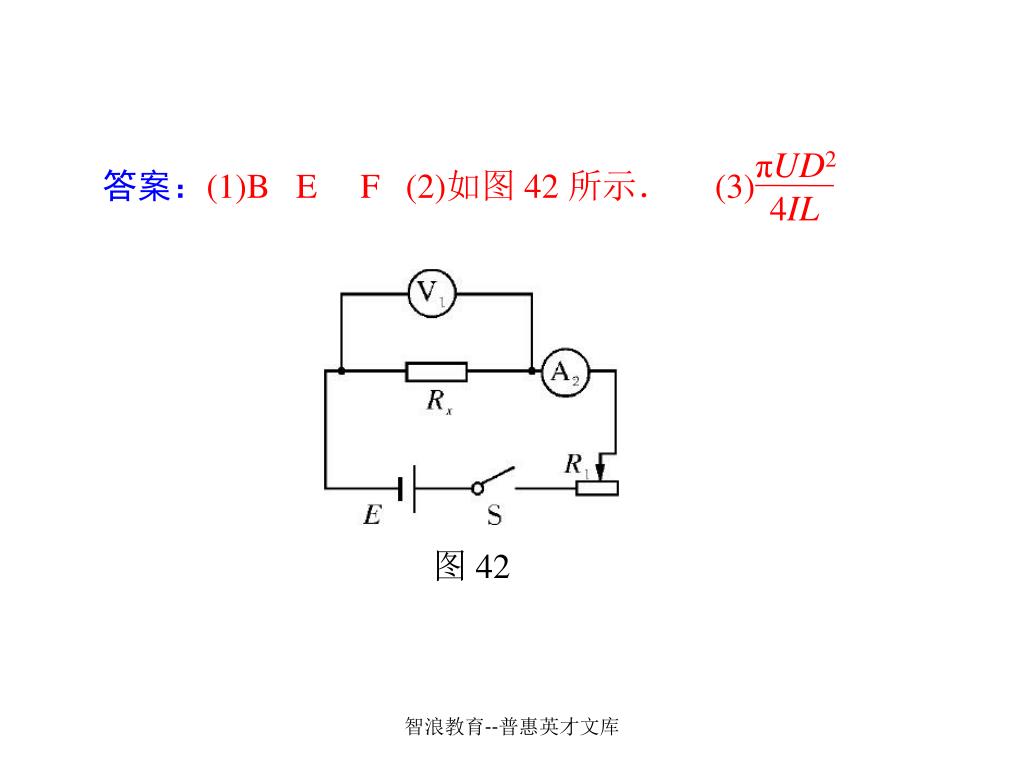

  16. πUD2 4IL 答案：(1)B E F (2)如图 42 所示． (3) 图 42 智浪教育--普惠英才文库

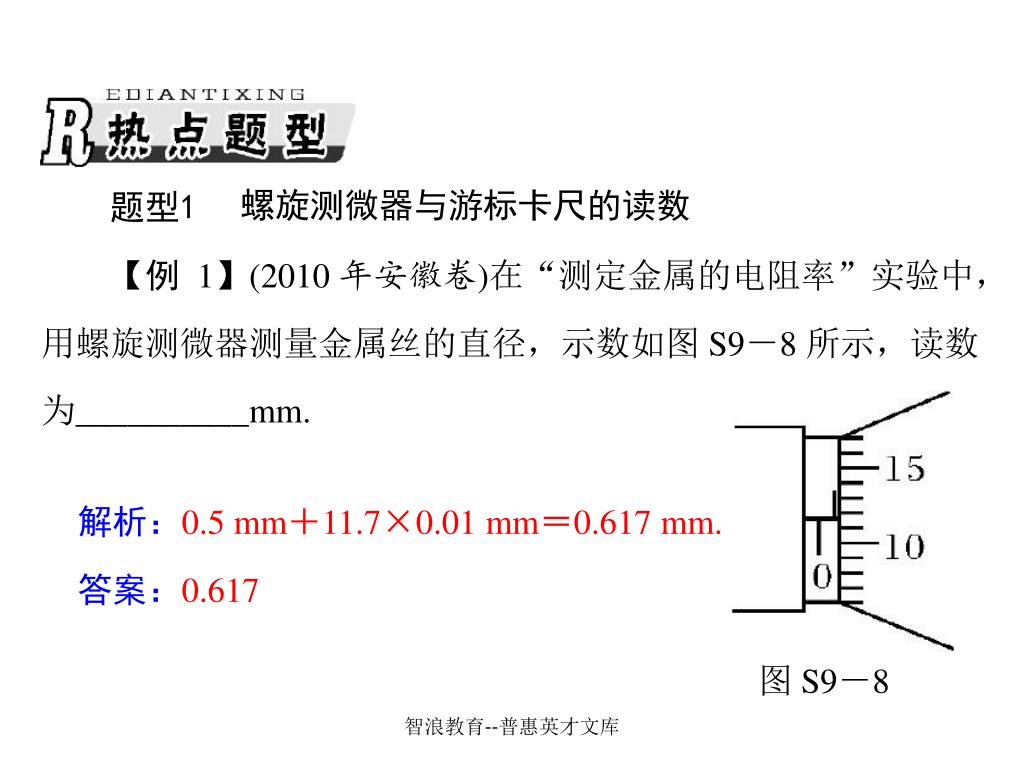

  17. 题型1 螺旋测微器与游标卡尺的读数 【例 1】(2010 年安徽卷)在“测定金属的电阻率”实验中， 用螺旋测微器测量金属丝的直径，示数如图 S9－8 所示，读数 为__________mm. 解析：0.5 mm＋11.7×0.01 mm＝0.617 mm. 答案：0.617 图 S9－8 智浪教育--普惠英才文库

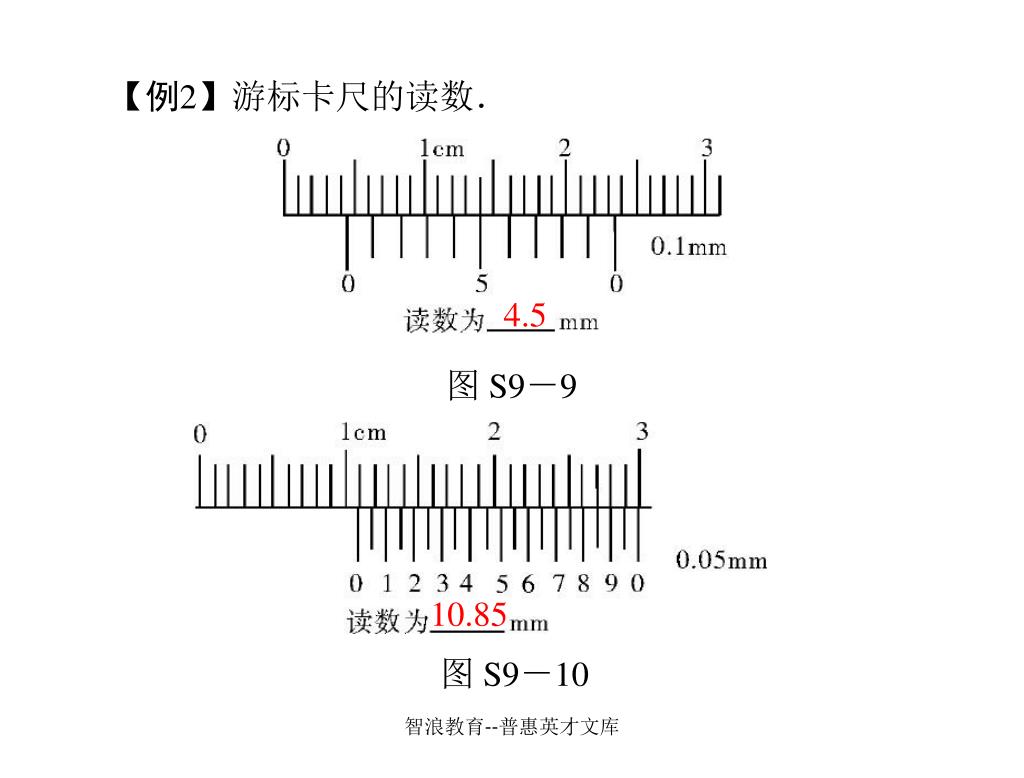

  18. 【例2】游标卡尺的读数． 图 S9－9 图 S9－10 4.5 10.85 智浪教育--普惠英才文库

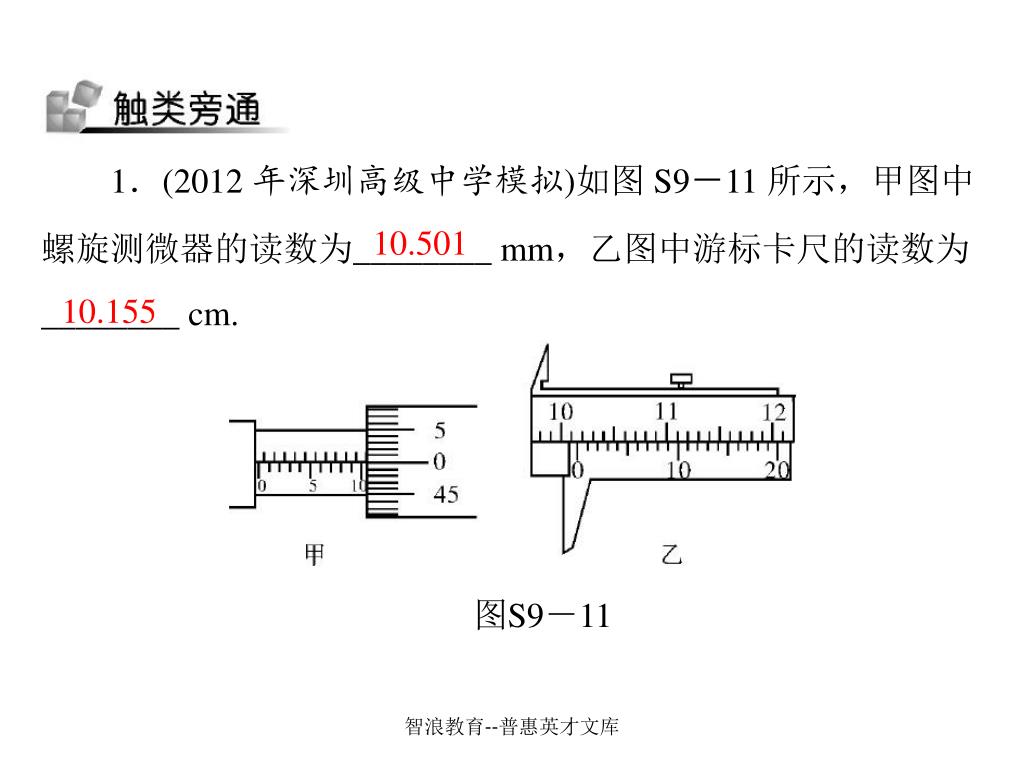

  19. 1．(2012 年深圳高级中学模拟)如图S9－11 所示，甲图中 螺旋测微器的读数为________ mm，乙图中游标卡尺的读数为 ________ cm. 图S9－11 10.501 10.155 智浪教育--普惠英才文库

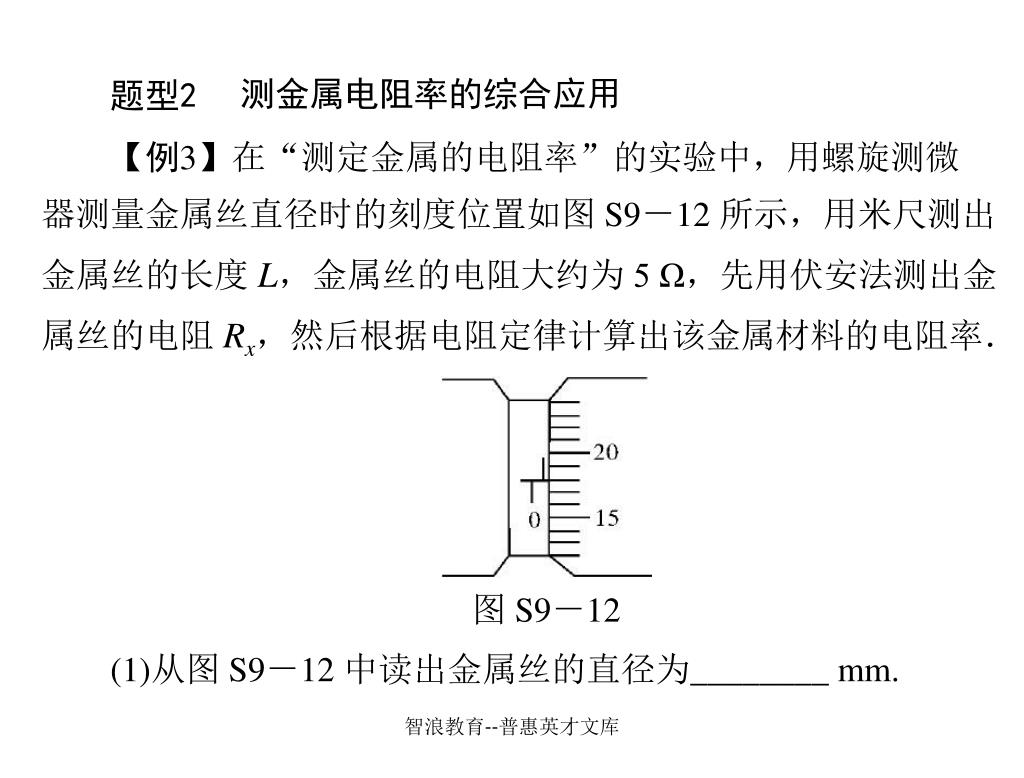

  20. 题型2 测金属电阻率的综合应用 【例3】在“测定金属的电阻率”的实验中，用螺旋测微 器测量金属丝直径时的刻度位置如图 S9－12 所示，用米尺测出 金属丝的长度 L，金属丝的电阻大约为 5 Ω，先用伏安法测出金 属丝的电阻 Rx，然后根据电阻定律计算出该金属材料的电阻率． 图 S9－12 (1)从图 S9－12 中读出金属丝的直径为________ mm. 智浪教育--普惠英才文库

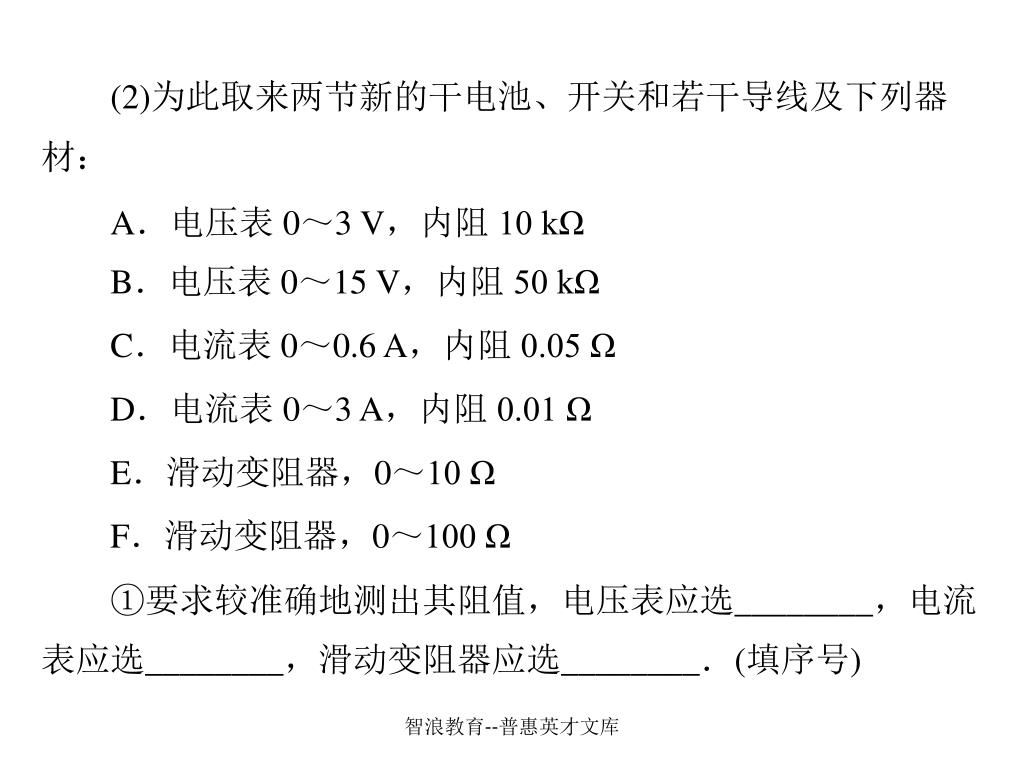

  21. (2)为此取来两节新的干电池、开关和若干导线及下列器(2)为此取来两节新的干电池、开关和若干导线及下列器 材： A．电压表 0～3 V，内阻 10 kΩ B．电压表 0～15 V，内阻 50 kΩ C．电流表 0～0.6 A，内阻 0.05 Ω D．电流表 0～3 A，内阻 0.01 Ω E．滑动变阻器，0～10 Ω F．滑动变阻器，0～100 Ω ①要求较准确地测出其阻值，电压表应选________，电流 表应选________，滑动变阻器应选________．(填序号) 智浪教育--普惠英才文库

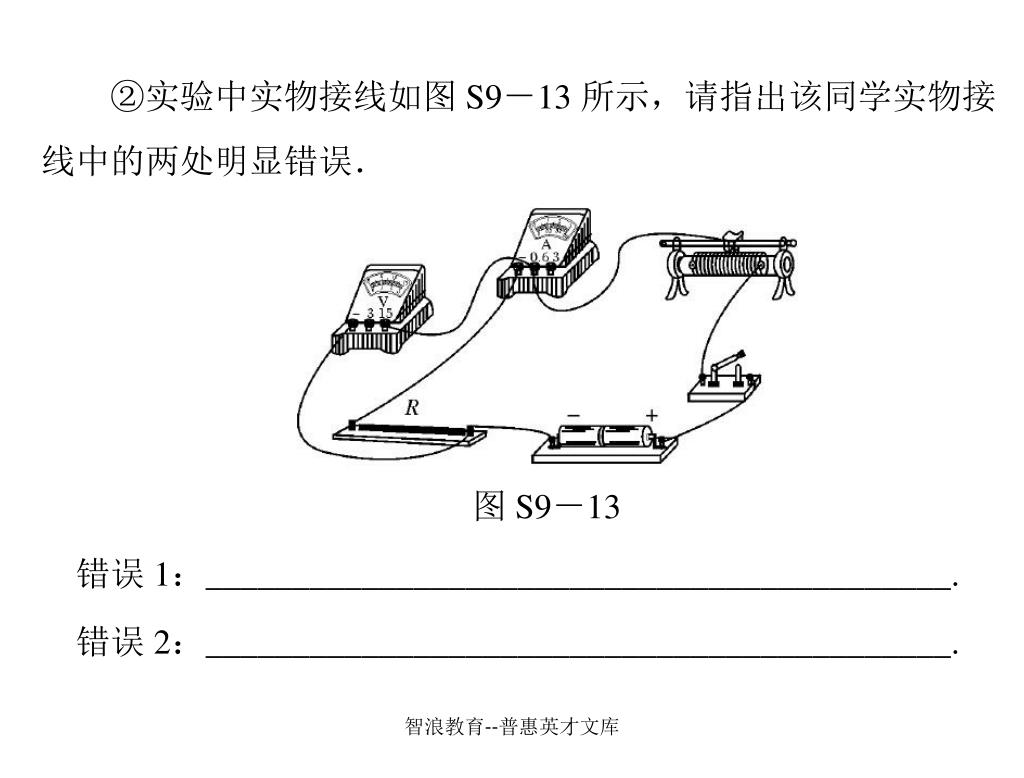

  22. ②实验中实物接线如图 S9－13 所示，请指出该同学实物接 线中的两处明显错误． 图 S9－13 错误 1：___________________________________________. 错误 2：___________________________________________. 智浪教育--普惠英才文库

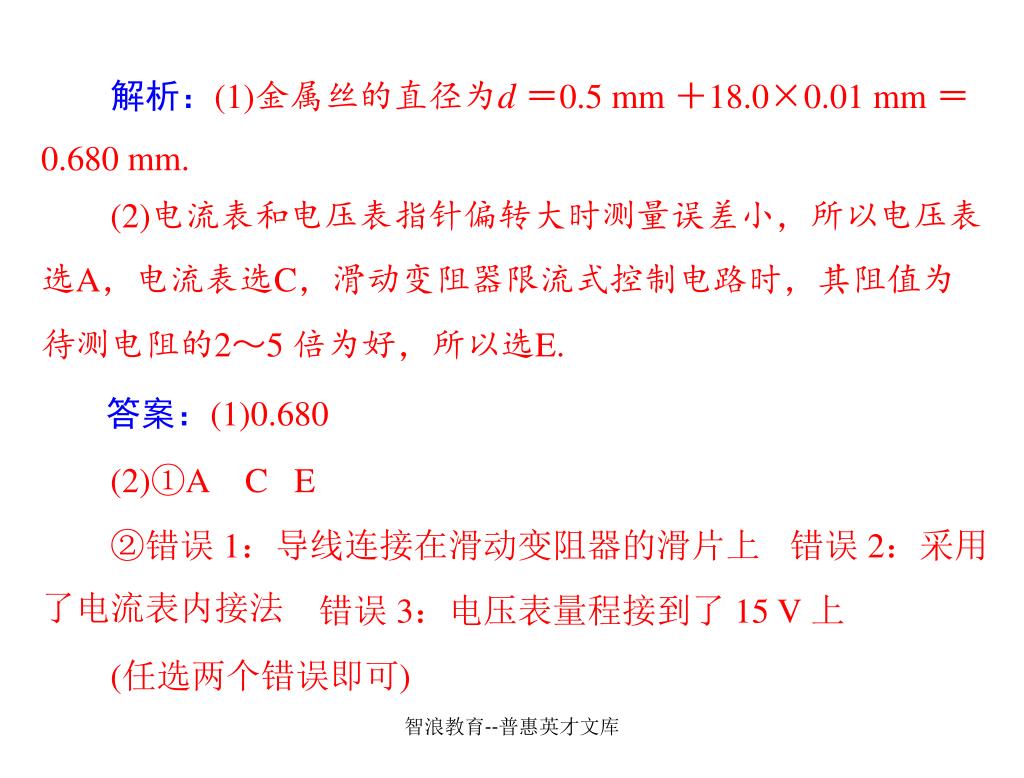

  23. 解析：(1)金属丝的直径为d ＝0.5 mm ＋18.0×0.01 mm ＝ 0.680 mm. (2)电流表和电压表指针偏转大时测量误差小，所以电压表 选A，电流表选C，滑动变阻器限流式控制电路时，其阻值为 待测电阻的2～5 倍为好，所以选E. 答案：(1)0.680 (2)①A C E ②错误 1：导线连接在滑动变阻器的滑片上 错误 2：采用 了电流表内接法 错误 3：电压表量程接到了 15 V 上 (任选两个错误即可) 智浪教育--普惠英才文库

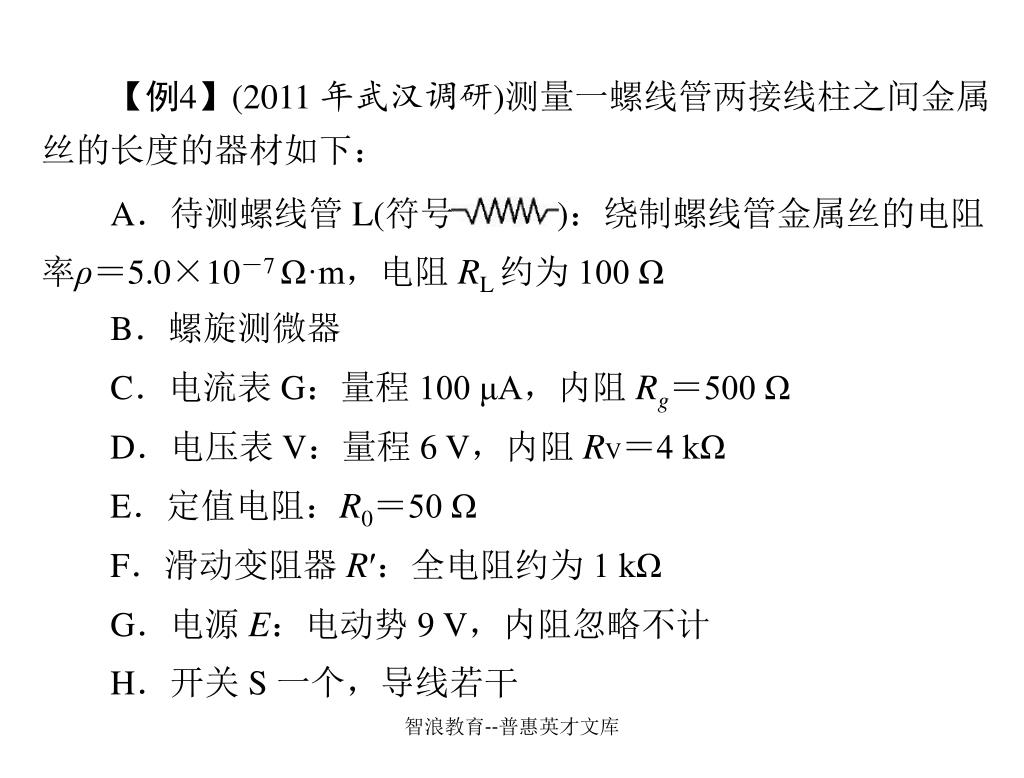

  24. 【例4】(2011 年武汉调研)测量一螺线管两接线柱之间金属 丝的长度的器材如下： A．待测螺线管 L(符号 )：绕制螺线管金属丝的电阻 率ρ＝5.0×10－7Ω·m，电阻 RL约为 100 Ω B．螺旋测微器 C．电流表 G：量程 100 μA，内阻 Rg＝500 Ω D．电压表 V：量程 6 V，内阻 RV＝4 kΩ E．定值电阻：R0＝50 Ω F．滑动变阻器 R′：全电阻约为 1 kΩ G．电源 E：电动势 9 V，内阻忽略不计 H．开关 S 一个，导线若干 智浪教育--普惠英才文库

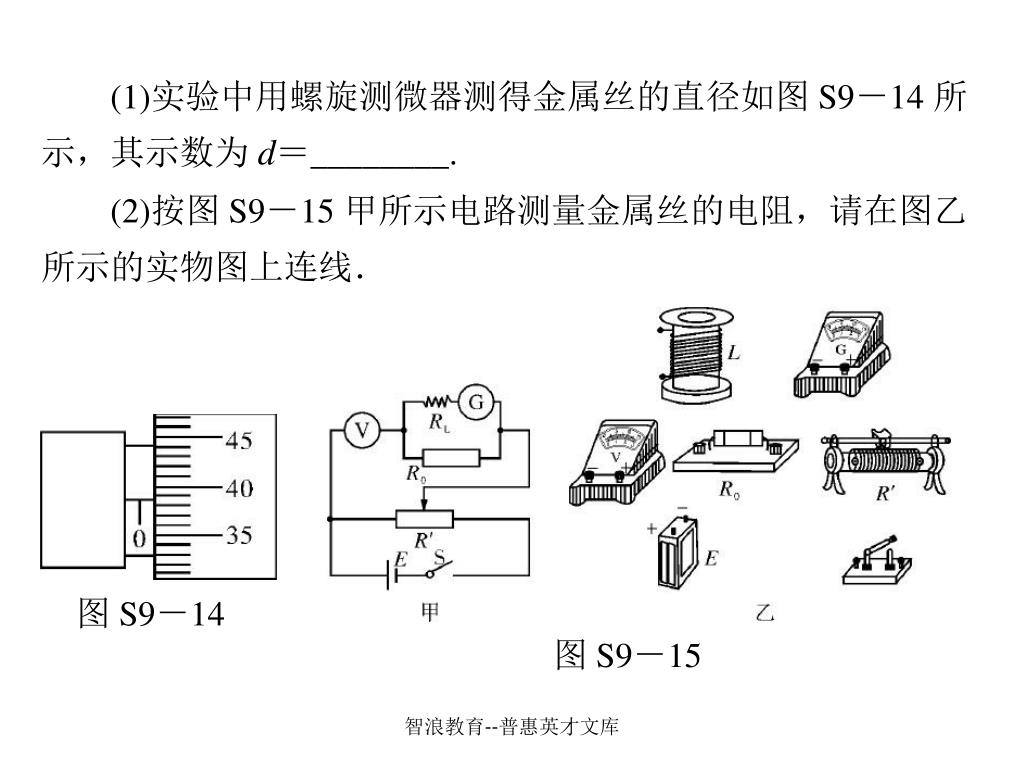

  25. (1)实验中用螺旋测微器测得金属丝的直径如图 S9－14 所 示，其示数为 d＝________. (2)按图 S9－15 甲所示电路测量金属丝的电阻，请在图乙 所示的实物图上连线． 图 S9－14 图 S9－15 智浪教育--普惠英才文库

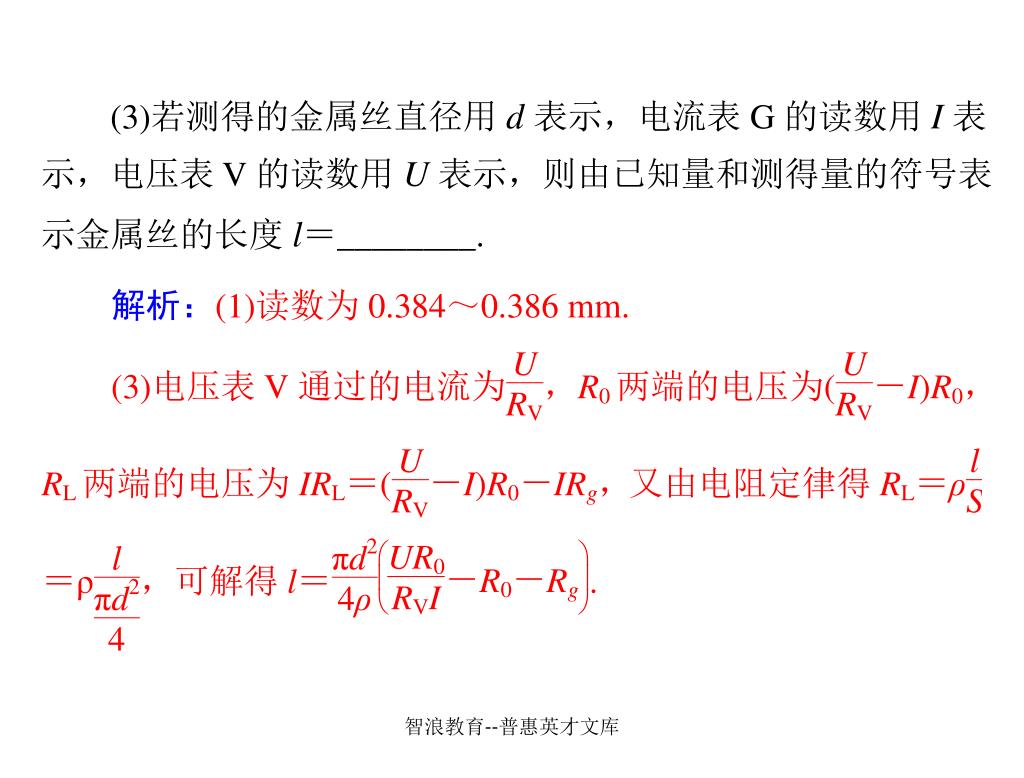

  26. (3)若测得的金属丝直径用 d 表示，电流表 G 的读数用 I 表 示，电压表 V 的读数用 U 表示，则由已知量和测得量的符号表 示金属丝的长度 l＝________. 智浪教育--普惠英才文库

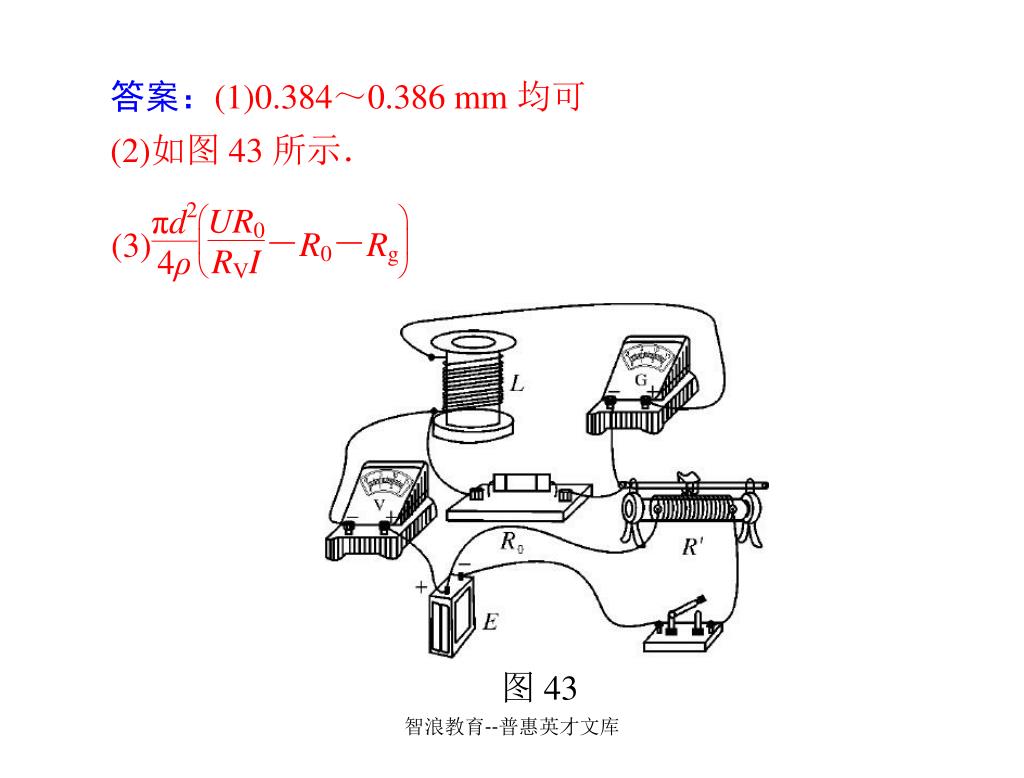

  27. 答案：(1)0.384～0.386 mm 均可 (2)如图 43 所示． 图 43 智浪教育--普惠英才文库

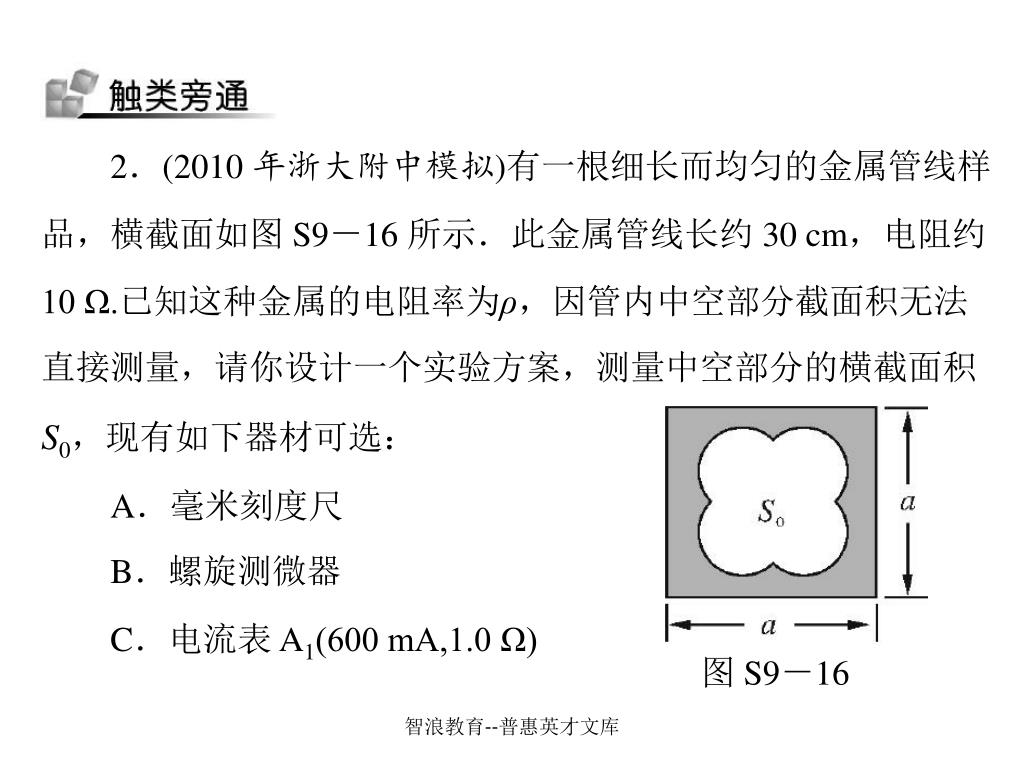

  28. 2．(2010 年浙大附中模拟)有一根细长而均匀的金属管线样 品，横截面如图 S9－16 所示．此金属管线长约 30 cm，电阻约 10 Ω.已知这种金属的电阻率为ρ，因管内中空部分截面积无法 直接测量，请你设计一个实验方案，测量中空部分的横截面积 S0，现有如下器材可选： A．毫米刻度尺 B．螺旋测微器 C．电流表 A1(600 mA,1.0 Ω) 图 S9－16 智浪教育--普惠英才文库

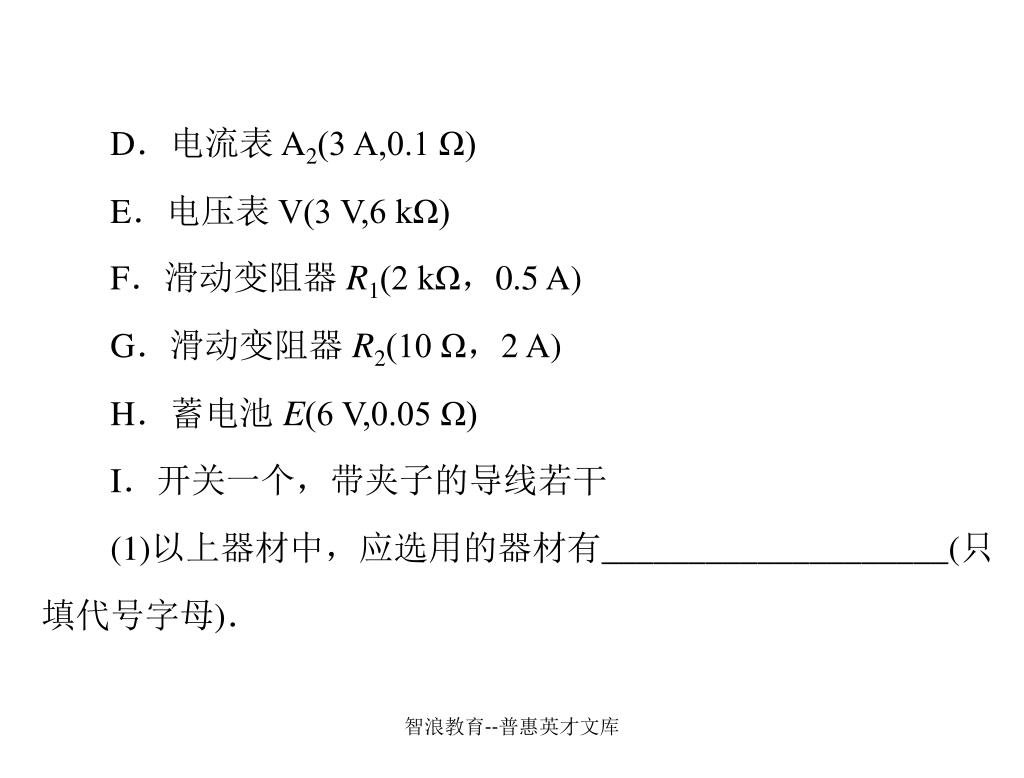

  29. D．电流表 A2(3 A,0.1 Ω) E．电压表 V(3 V,6 kΩ) F．滑动变阻器 R1(2 kΩ，0.5 A) G．滑动变阻器 R2(10 Ω，2 A) H．蓄电池 E(6 V,0.05 Ω) I．开关一个，带夹子的导线若干 (1)以上器材中，应选用的器材有____________________(只 填代号字母)． 智浪教育--普惠英才文库

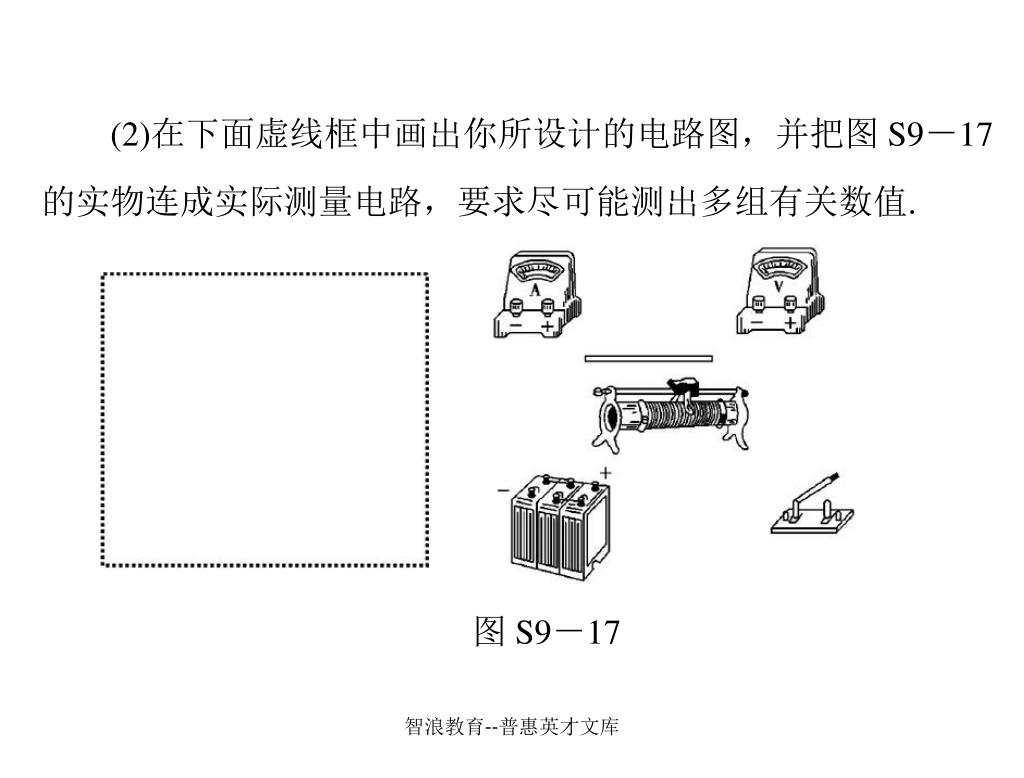

  30. (2)在下面虚线框中画出你所设计的电路图，并把图 S9－17 的实物连成实际测量电路，要求尽可能测出多组有关数值. 图 S9－17 智浪教育--普惠英才文库

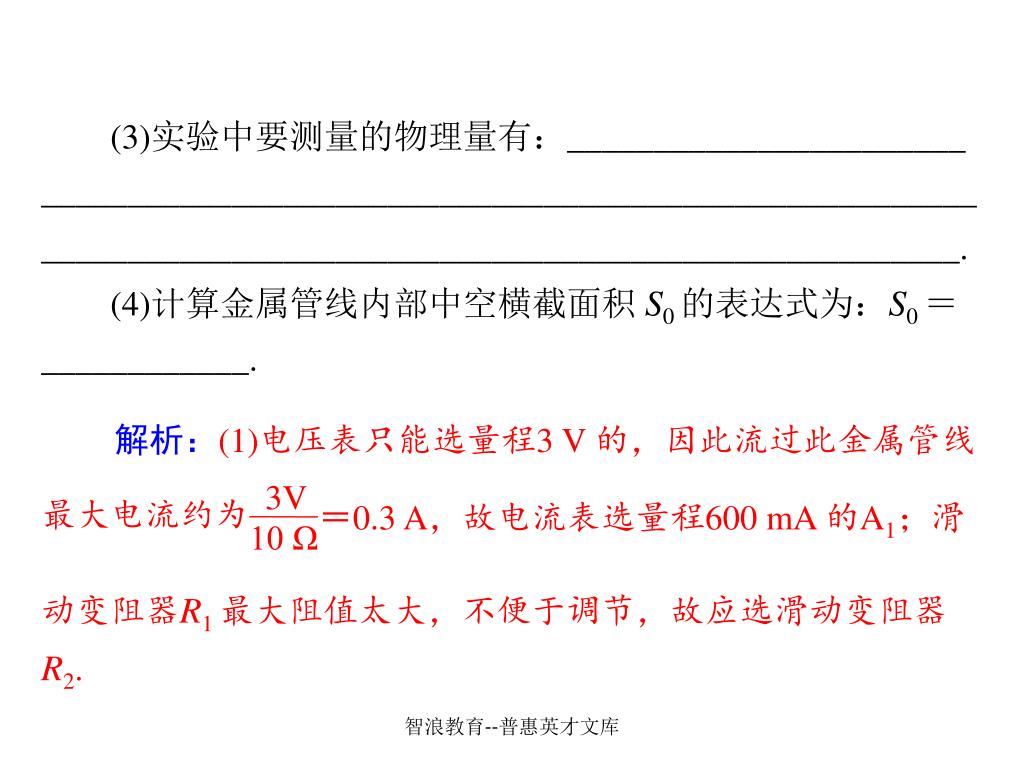

  31. 解析：(1)电压表只能选量程3 V 的，因此流过此金属管线 3V 10 Ω 最大电流约为 ＝0.3 A，故电流表选量程600 mA的A1；滑 动变阻器R1最大阻值太大，不便于调节，故应选滑动变阻器 R2. (3)实验中要测量的物理量有：_______________________ ______________________________________________________ _____________________________________________________. (4)计算金属管线内部中空横截面积 S0的表达式为：S0＝ ____________. 智浪教育--普惠英才文库

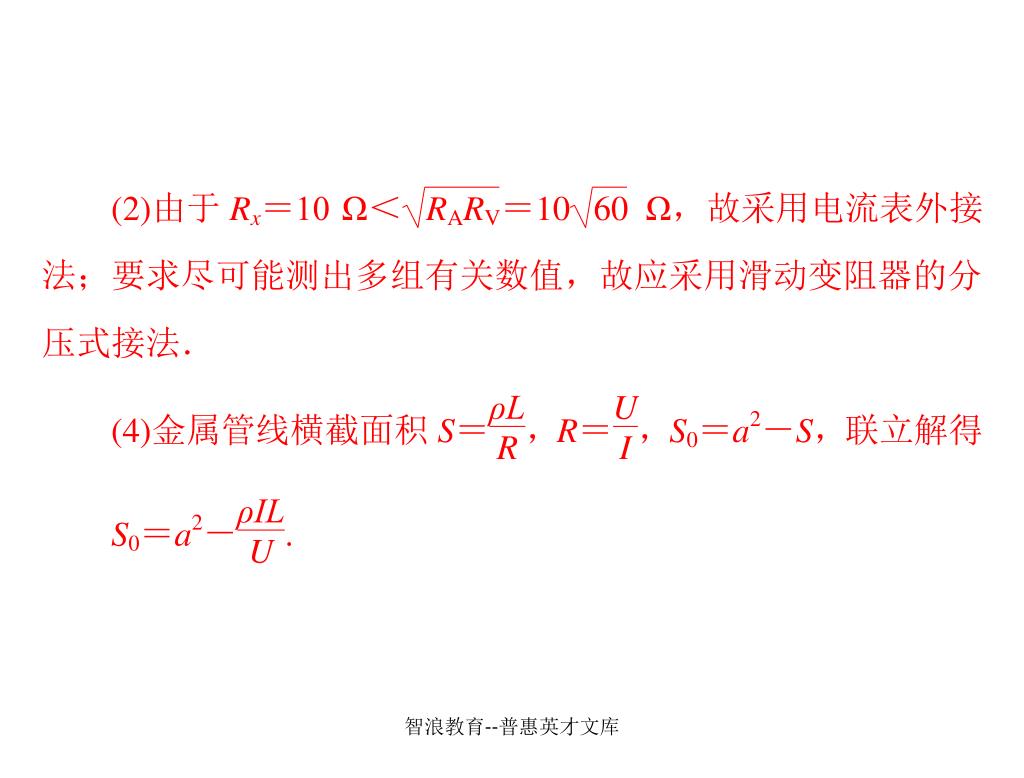

  32. 智浪教育--普惠英才文库

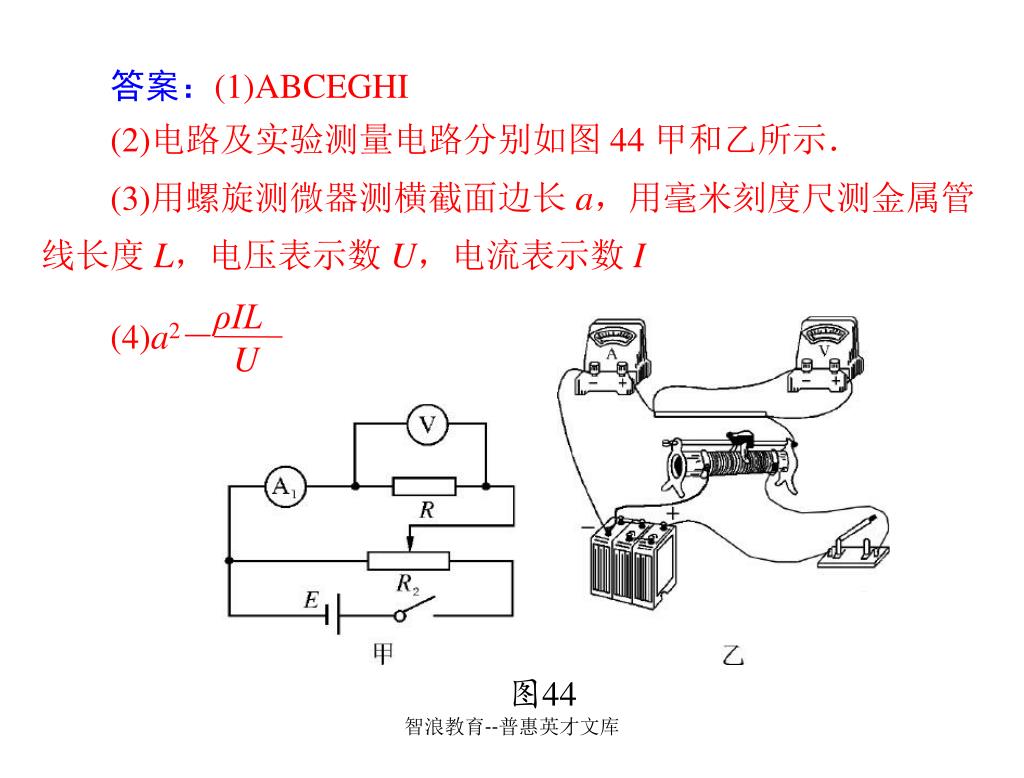

  33. 答案：(1)ABCEGHI (2)电路及实验测量电路分别如图 44 甲和乙所示． (3)用螺旋测微器测横截面边长 a，用毫米刻度尺测金属管 线长度 L，电压表示数 U，电流表示数 I ρIL U (4)a2－ 图44 智浪教育--普惠英才文库

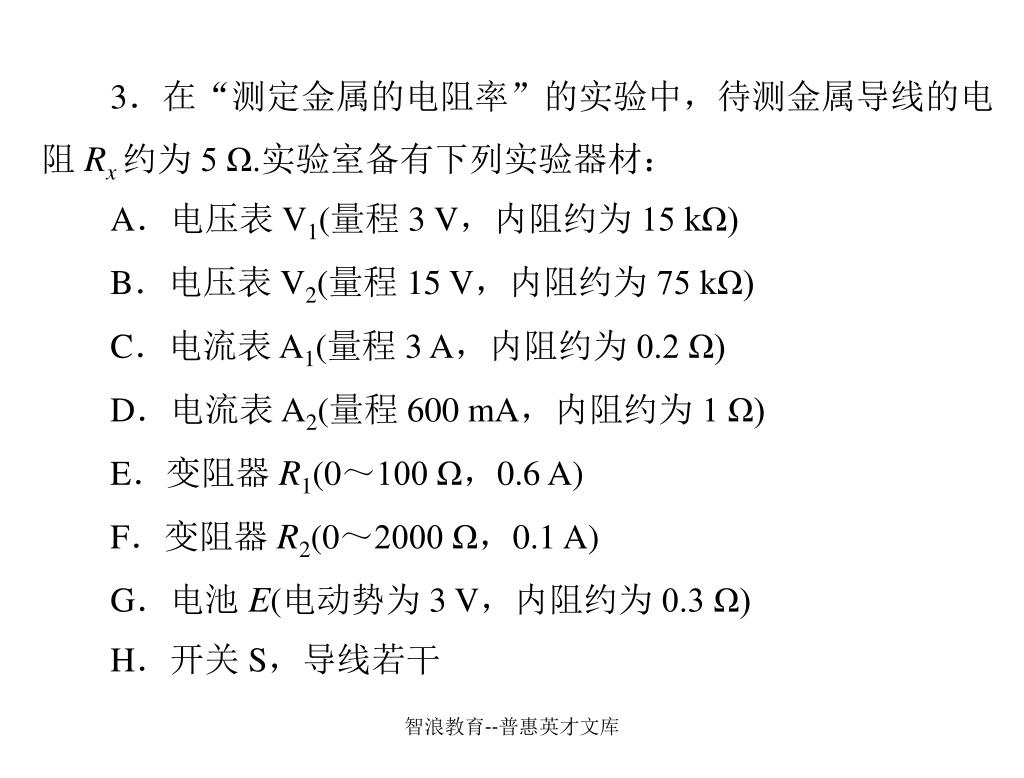

  34. 3．在“测定金属的电阻率”的实验中，待测金属导线的电3．在“测定金属的电阻率”的实验中，待测金属导线的电 阻 Rx约为 5 Ω.实验室备有下列实验器材： A．电压表 V1(量程 3 V，内阻约为 15 kΩ) B．电压表 V2(量程 15 V，内阻约为 75 kΩ) C．电流表 A1(量程 3 A，内阻约为 0.2 Ω) D．电流表 A2(量程 600 mA，内阻约为 1 Ω) E．变阻器 R1(0～100 Ω，0.6 A) F．变阻器 R2(0～2000 Ω，0.1 A) G．电池 E(电动势为 3 V，内阻约为 0.3 Ω) H．开关 S，导线若干 智浪教育--普惠英才文库

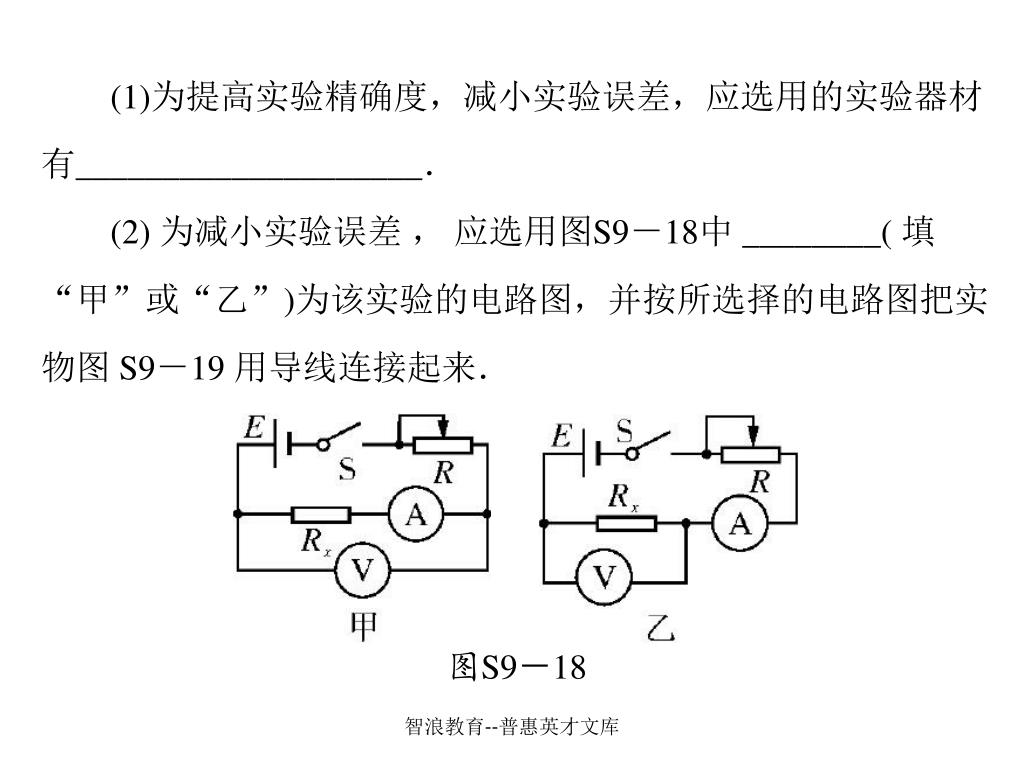

  35. (1)为提高实验精确度，减小实验误差，应选用的实验器材(1)为提高实验精确度，减小实验误差，应选用的实验器材 有____________________． (2) 为减小实验误差 ， 应选用图S9－18中 ________( 填 “甲”或“乙”)为该实验的电路图，并按所选择的电路图把实 物图 S9－19 用导线连接起来． 图S9－18 智浪教育--普惠英才文库

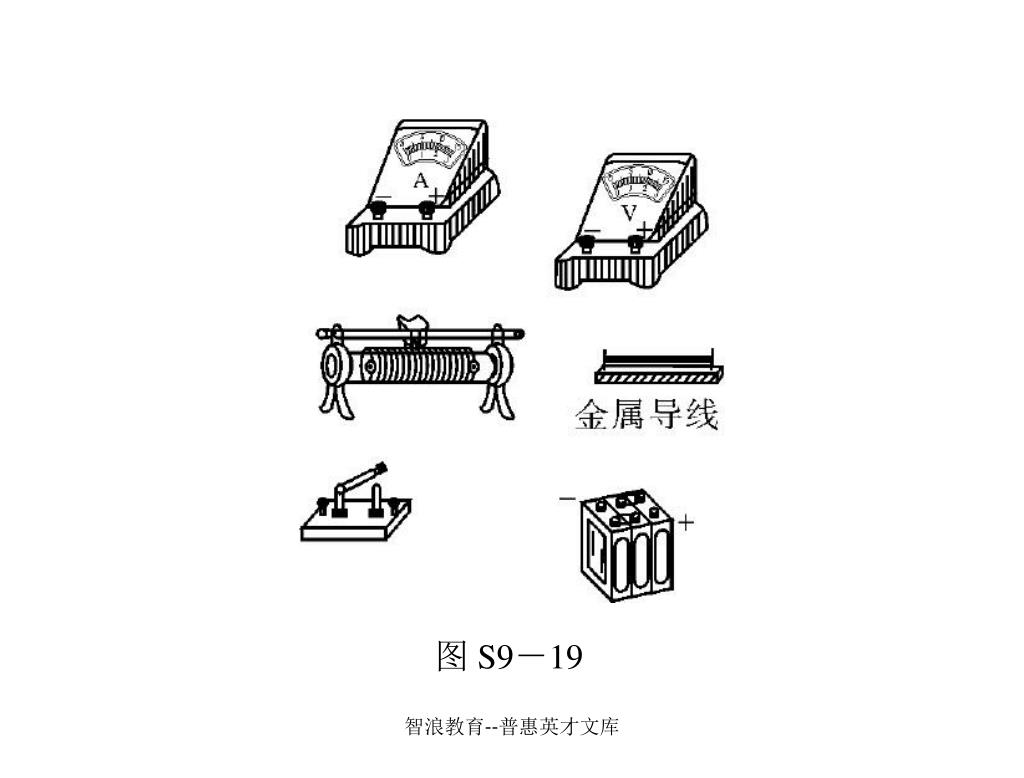

  36. 图 S9－19 智浪教育--普惠英才文库

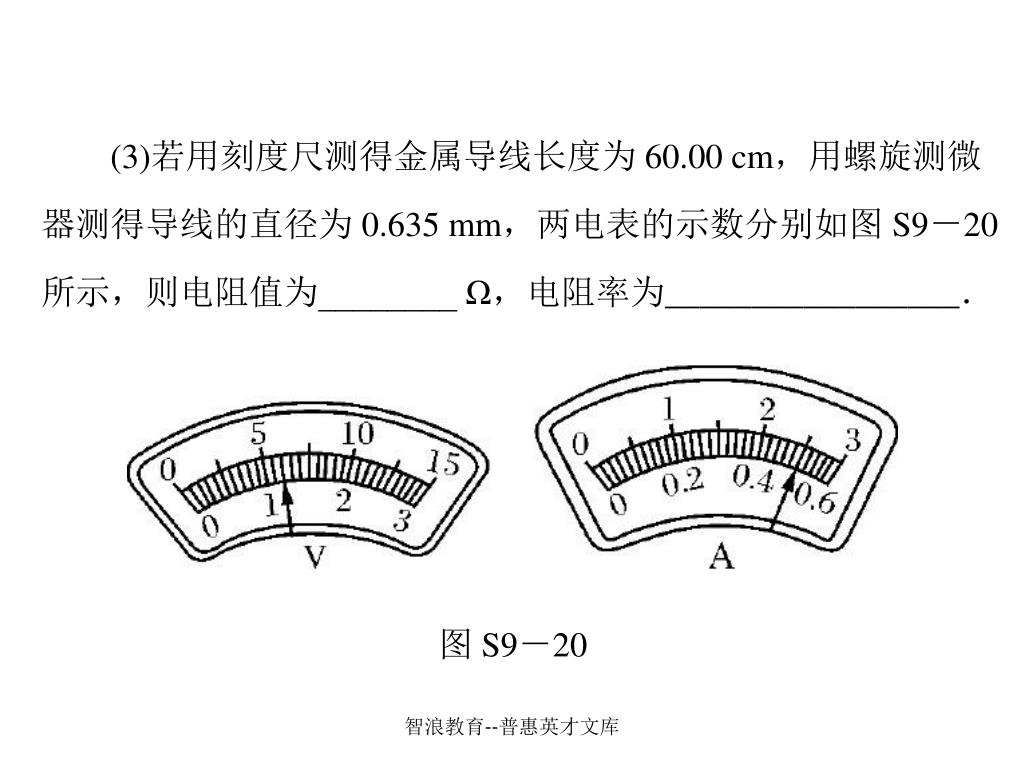

  37. (3)若用刻度尺测得金属导线长度为 60.00 cm，用螺旋测微 器测得导线的直径为 0.635 mm，两电表的示数分别如图 S9－20 所示，则电阻值为________ Ω，电阻率为_________________． 图 S9－20 智浪教育--普惠英才文库

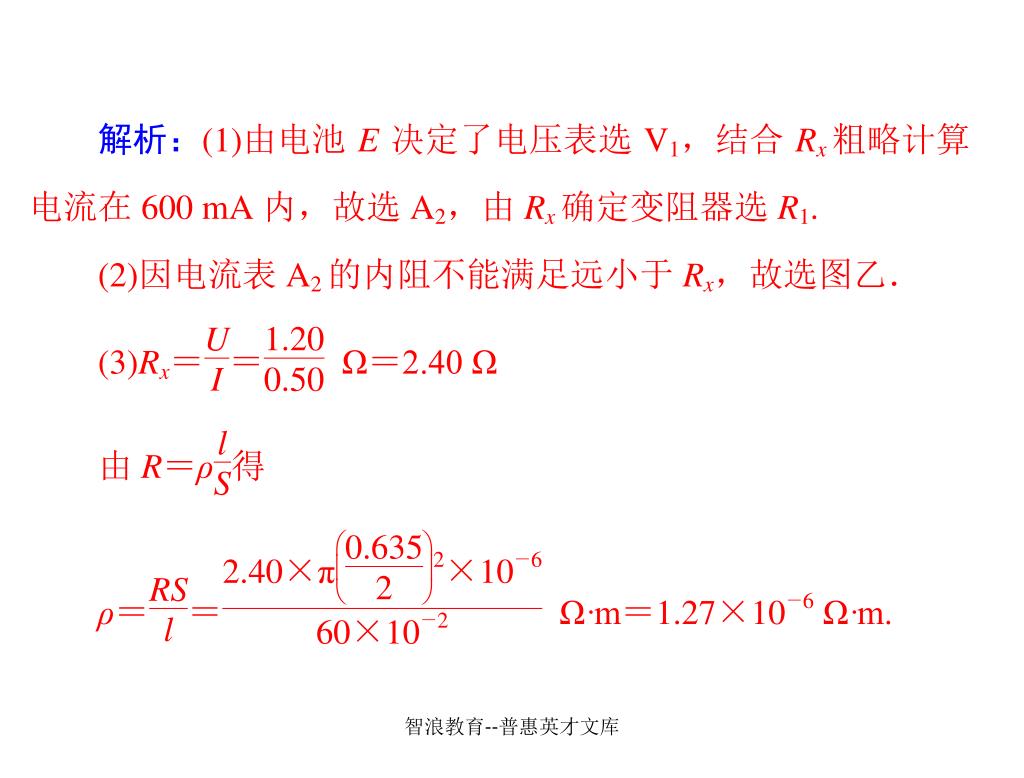

  38. 智浪教育--普惠英才文库

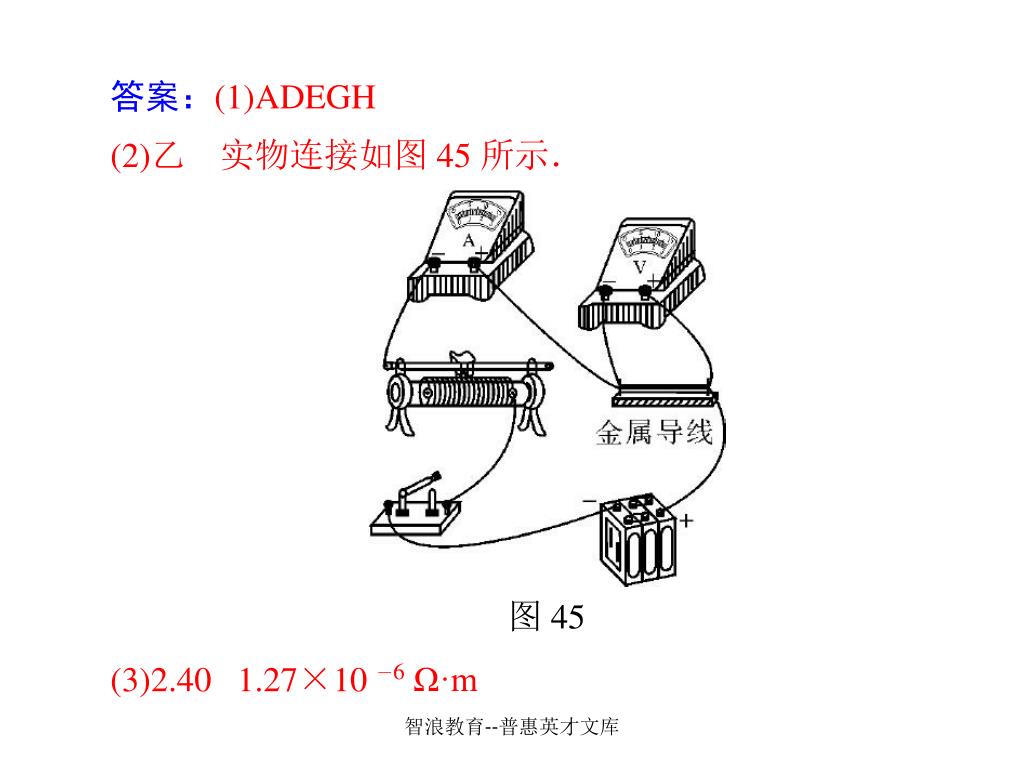

  39. 答案：(1)ADEGH (2)乙 实物连接如图 45 所示． 图 45 －6 (3)2.40 1.27×10 Ω·m 智浪教育--普惠英才文库

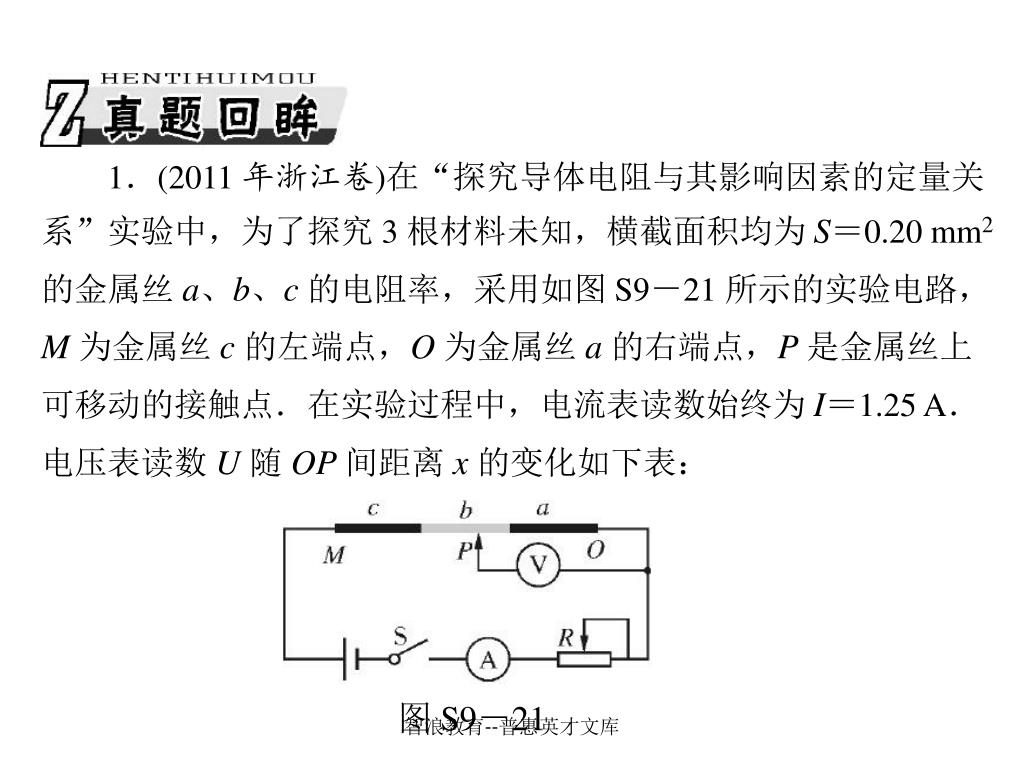

  40. 1．(2011 年浙江卷)在“探究导体电阻与其影响因素的定量关 系”实验中，为了探究 3 根材料未知，横截面积均为 S＝0.20 mm2 的金属丝 a、b、c 的电阻率，采用如图 S9－21 所示的实验电路， M 为金属丝 c 的左端点，O 为金属丝 a 的右端点，P 是金属丝上 可移动的接触点．在实验过程中，电流表读数始终为 I＝1.25 A． 电压表读数 U 随 OP 间距离 x 的变化如下表： 图 S9－21 智浪教育--普惠英才文库

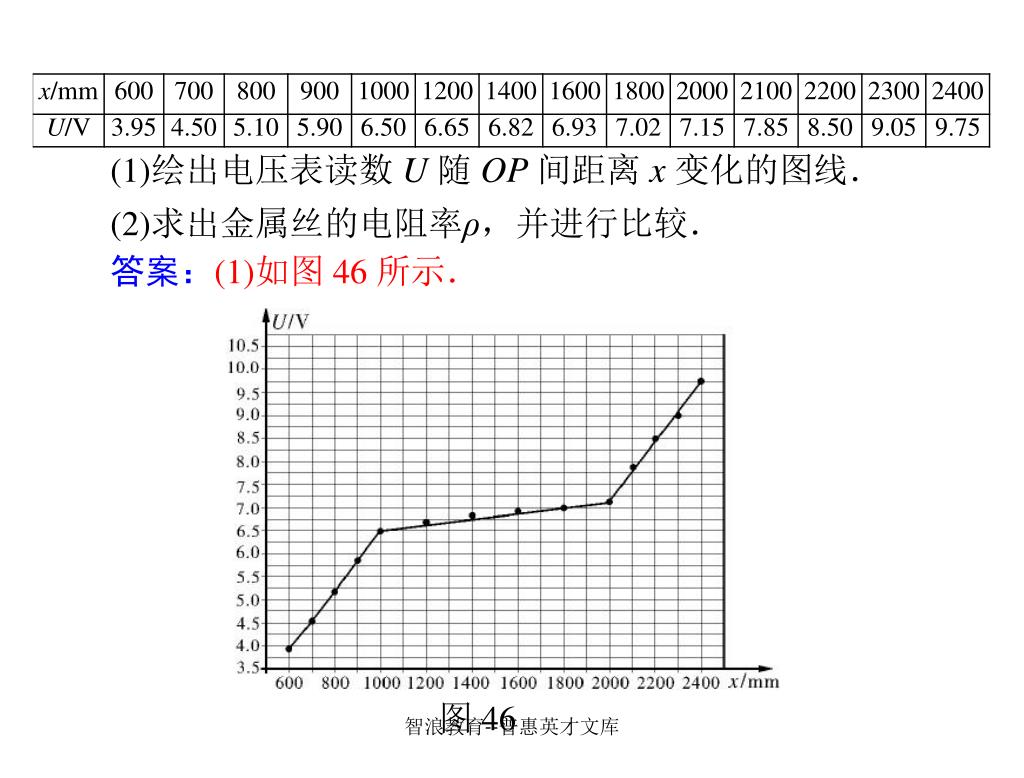

  41. (1)绘出电压表读数 U 随 OP 间距离 x 变化的图线． (2)求出金属丝的电阻率ρ，并进行比较． 答案：(1)如图46 所示． 图 46 智浪教育--普惠英才文库

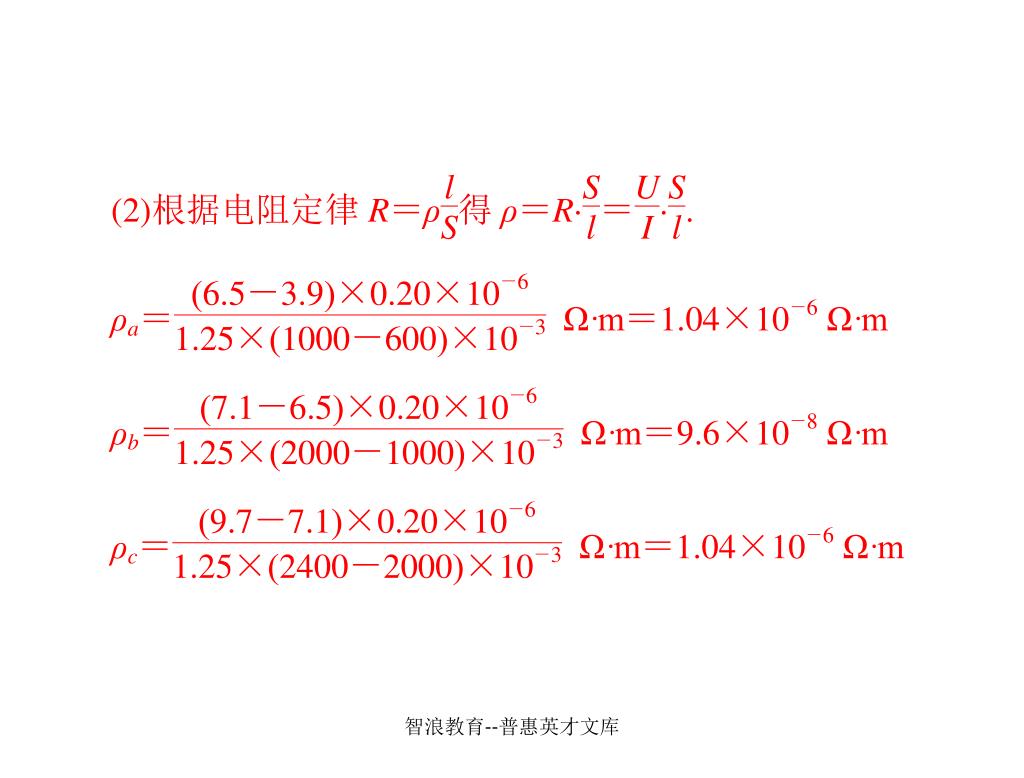

  42. 智浪教育--普惠英才文库

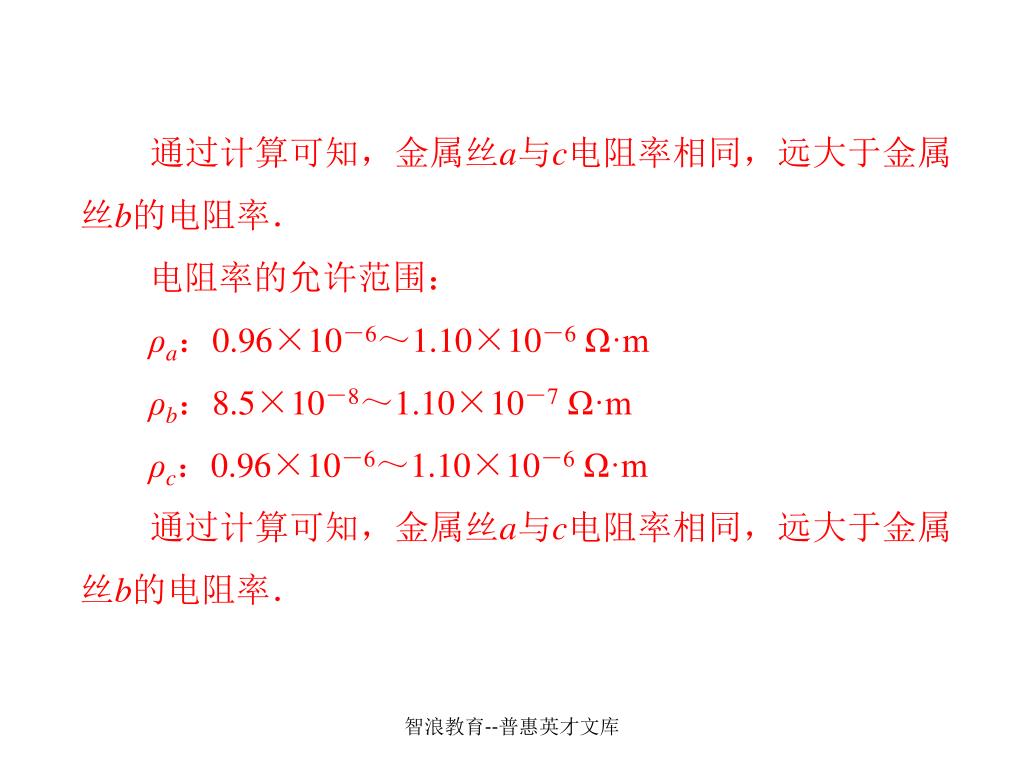

  43. 　　通过计算可知，金属丝a与c电阻率相同，远大于金属丝b的电阻率．　　通过计算可知，金属丝a与c电阻率相同，远大于金属丝b的电阻率． 　　电阻率的允许范围： ρa：0.96×10－6～1.10×10－6 Ω·m ρb：8.5×10－8～1.10×10－7 Ω·m ρc：0.96×10－6～1.10×10－6 Ω·m 　　通过计算可知，金属丝a与c电阻率相同，远大于金属丝b的电阻率． 智浪教育--普惠英才文库

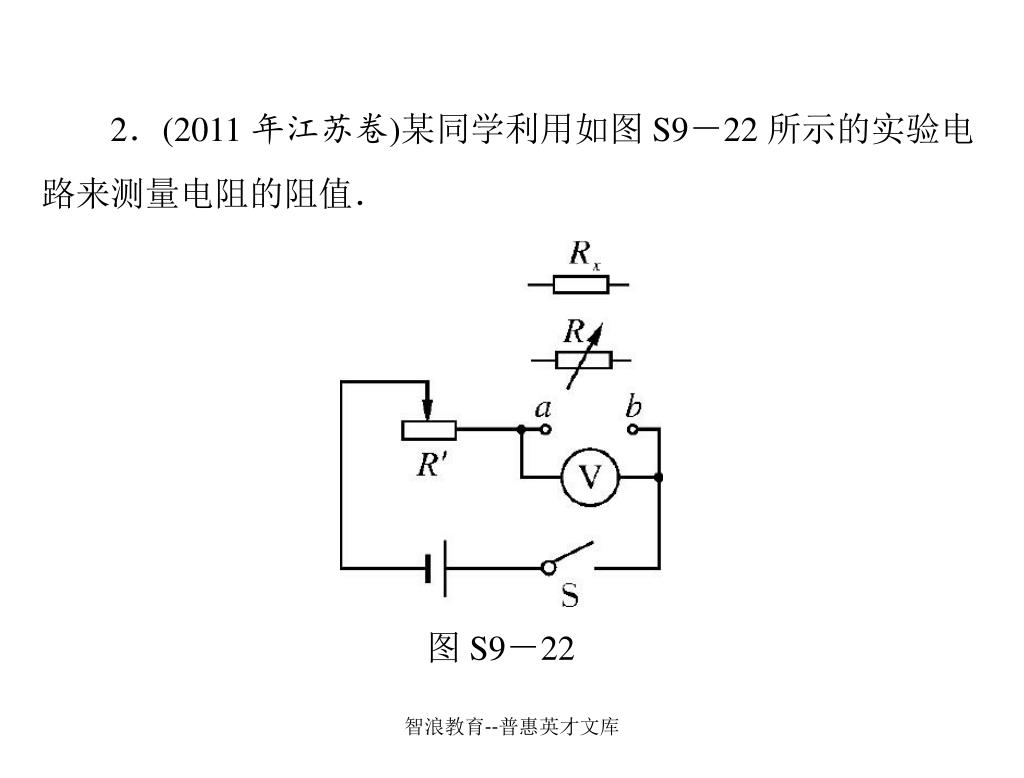

  44. 2．(2011 年江苏卷)某同学利用如图 S9－22 所示的实验电 路来测量电阻的阻值． 图 S9－22 智浪教育--普惠英才文库

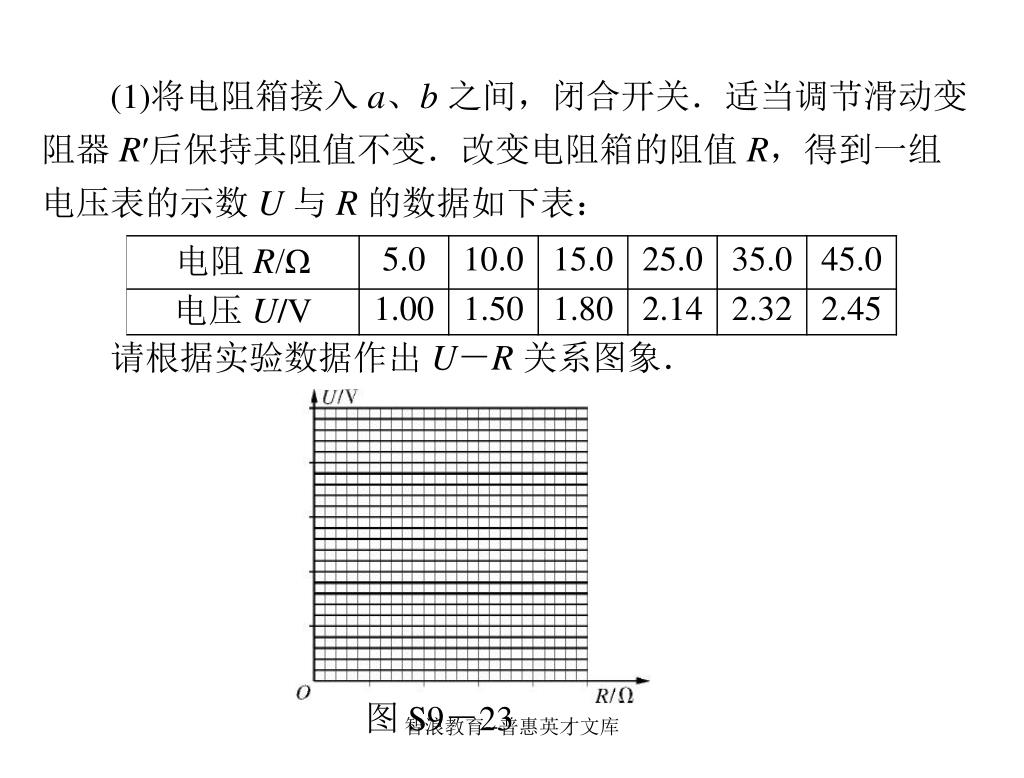

  45. (1)将电阻箱接入 a、b 之间，闭合开关．适当调节滑动变 阻器 R′后保持其阻值不变．改变电阻箱的阻值 R，得到一组 电压表的示数 U 与 R 的数据如下表： 请根据实验数据作出 U－R 关系图象． 图 S9－23 智浪教育--普惠英才文库

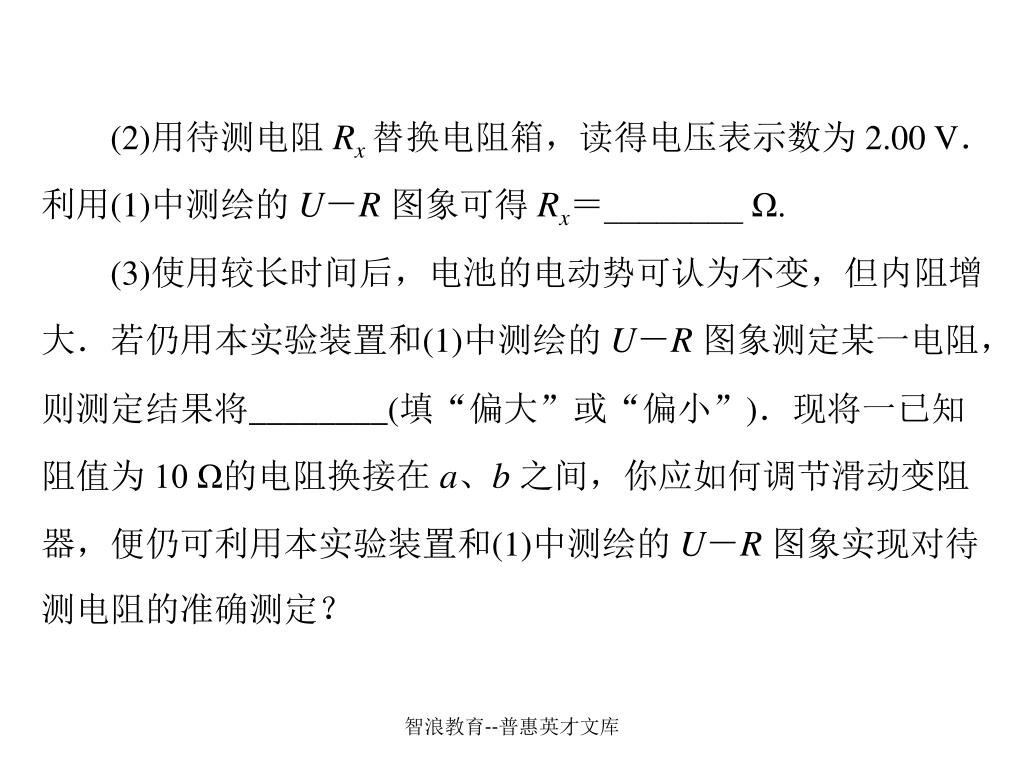

  46. (2)用待测电阻 Rx替换电阻箱，读得电压表示数为 2.00 V． 利用(1)中测绘的 U－R 图象可得 Rx＝________ Ω. (3)使用较长时间后，电池的电动势可认为不变，但内阻增 大．若仍用本实验装置和(1)中测绘的 U－R 图象测定某一电阻， 则测定结果将________(填“偏大”或“偏小”)．现将一已知 阻值为 10 Ω的电阻换接在 a、b 之间，你应如何调节滑动变阻 器，便仍可利用本实验装置和(1)中测绘的 U－R 图象实现对待 测电阻的准确测定？ 智浪教育--普惠英才文库

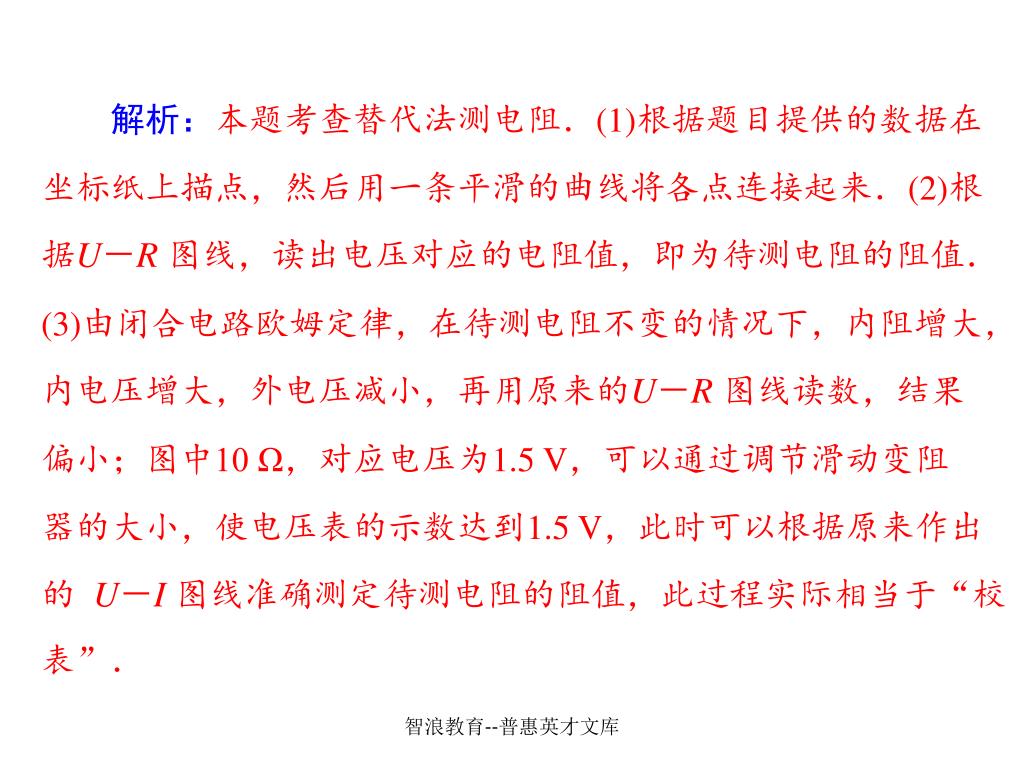

  47. 解析：本题考查替代法测电阻．(1)根据题目提供的数据在解析：本题考查替代法测电阻．(1)根据题目提供的数据在 坐标纸上描点，然后用一条平滑的曲线将各点连接起来．(2)根 据U－R 图线，读出电压对应的电阻值，即为待测电阻的阻值． (3)由闭合电路欧姆定律，在待测电阻不变的情况下，内阻增大， 内电压增大，外电压减小，再用原来的U－R 图线读数，结果 偏小；图中10 Ω，对应电压为1.5 V，可以通过调节滑动变阻 器的大小，使电压表的示数达到1.5 V，此时可以根据原来作出 的 U－I 图线准确测定待测电阻的阻值，此过程实际相当于“校 表”． 智浪教育--普惠英才文库

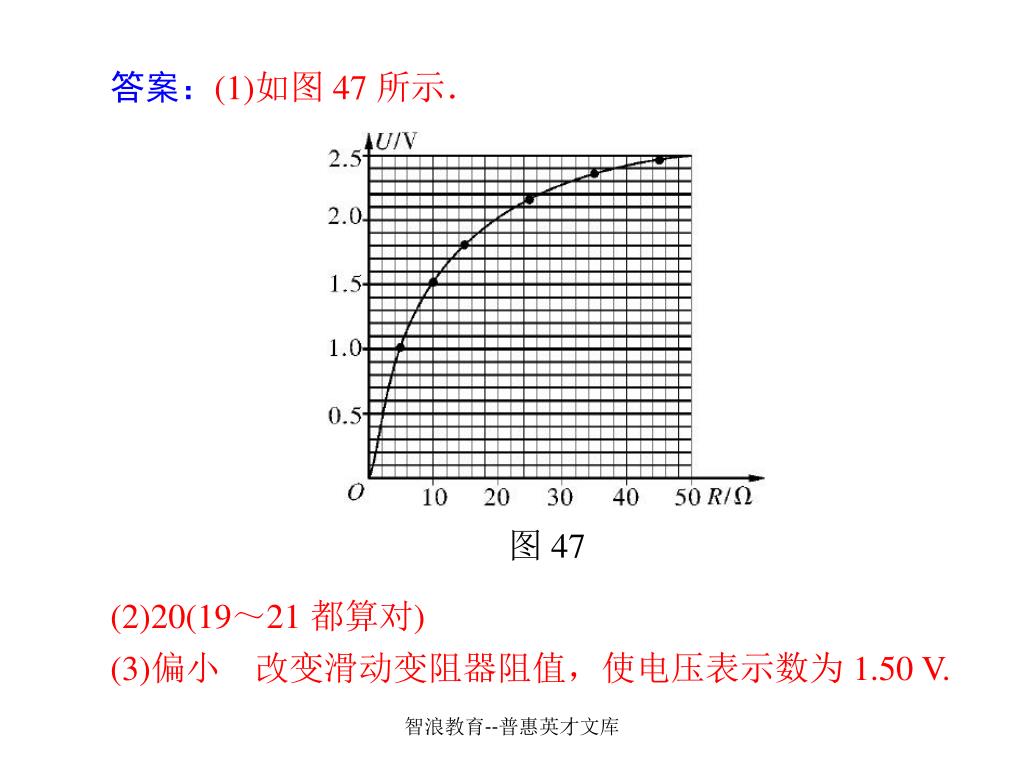

  48. 答案：(1)如图 47 所示． 图 47 (2)20(19～21 都算对) (3)偏小 改变滑动变阻器阻值，使电压表示数为 1.50 V. 智浪教育--普惠英才文库
