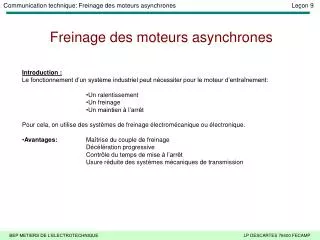

  1. Introduction : • Le fonctionnement d’un système industriel peut nécessiter pour le moteur d’entraînement: • Un ralentissement • Un freinage • Un maintien à l’arrêt • Pour cela, on utilise des systèmes de freinage électromécanique ou électronique. • Avantages: Maîtrise du couple de freinage • Décélération progressive • Contrôle du temps de mise à l’arrêt • Usure réduite des systèmes mécaniques de transmission Freinage des moteurs asynchrones

  2. Freinage électromécanique: Bobine • Il s’agit d’un frein à disque incorporé au moteur, on appel l’ensemble MOTEUR FREIN. Disque fixe Disque fixé rotor • Fonctionnement: • Une bobine commande le déplacement d’un disque bloqué en rotation. • Ce disque vient en contact avec un disque fixé sur le rotor du moteur. • Le frottement des deux disque provoque le ralentissement du moteur. • Deux possibilités: • Frein à manque de courant • Frein à présence de courant

  3. U1 V1 W1 U1 V1 W1 A1 A2 A1 A2 M 3 ~ M 3 ~ Frein à manque de courant: • Dés que la bobine de commande du frein n’est plus alimentée, le disque n’est plus maintenu et le freinage s’effectue. Ce type de frein est utilisé lorsque le maintien dans une position définie à l’arrêt est demandé. Frein à présence de courant: • Le freinage à lieu dés que la bobine de commande du disque est alimentée.

  4. Freinage par contre courant: • Ce mode de freinage est obtenu par inversion de deux phases. Généralement, un dispositif électrique de coupure déconnecte le moteur du réseau au moment du passage de la vitesse à N=0. Le couple de freinage moyen est en général, supérieur au couple de démarrage. Inconvénient, ce mode de freinage implique des courant absorbé important (environ 7xIn) Freinage électronique: • Ce freinage consiste, après avoir déconnecté le moteur de l’alimentation, à injecter un courant continu en TBT (20 à 24V) entre deux bornes du stator. Cela entraîne la production d’un couple résistant qui s’oppose au couple rotor. On appelle ce type de freinage « Freinage à injection de courant continu ». • Plus la valeur du courant est importante, plus le moteur est freiné rapidement. • Certain de ces modules de freinage sont des options des démarreurs progressifs, d’autres y sont directement incorporé, il s’agit alors de démarreur ralentisseur progressif.

  5. ExerciceUn moteur de téléski à une puissance de 110kW. Il est alimenté par un réseau 3 x 400V + PE 50Hz. Son service est standard. Vous devez choisir le démarreur ralentisseur destiné à l’alimenter le moteur.Quel référence de démarreur ralentisseur choisissez-vous? ATS 46C21N Lors que vous mettez l’équipement en service, une LED verte s’allume au niveau de démarreur progressif. Est-ce normal? Justifiez votre réponse. Cela signifie que le démarreur est sous tension Après plusieurs heures de fonctionnement, une LED de couleur rouge s’allume en continu. Qu’est-ce que cela signifie? Cela signifie que le démarreur est en défaut

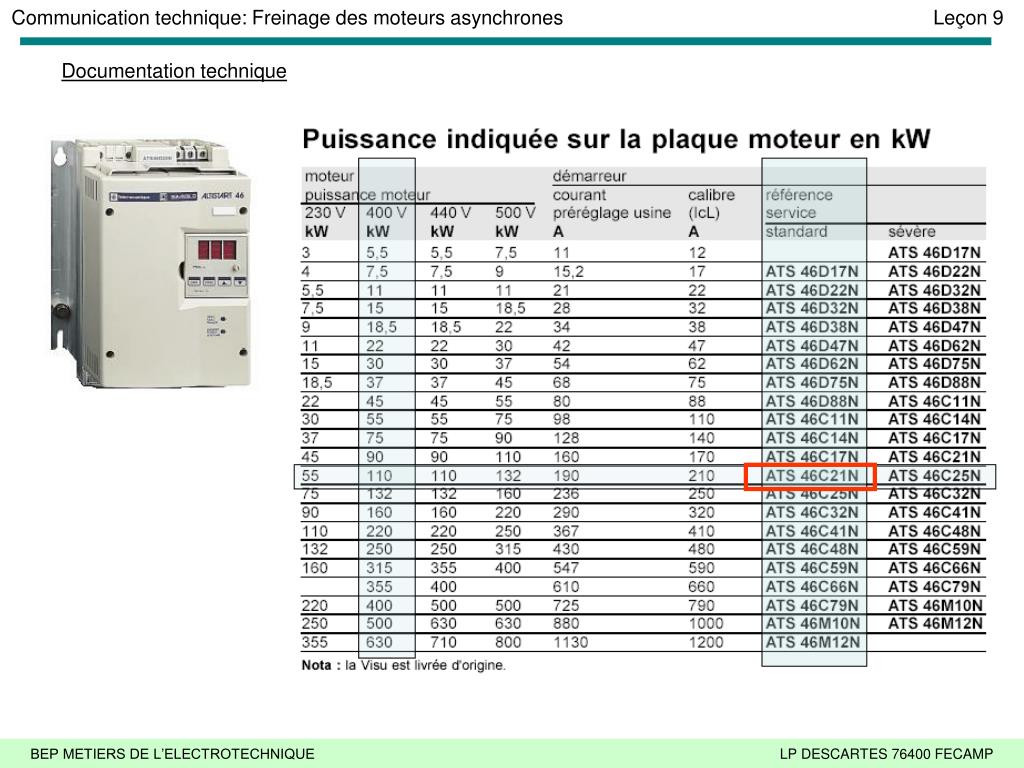

  6. Documentation technique

  7. Documentation technique

  8. Vue éclatée d’un moteur frein
