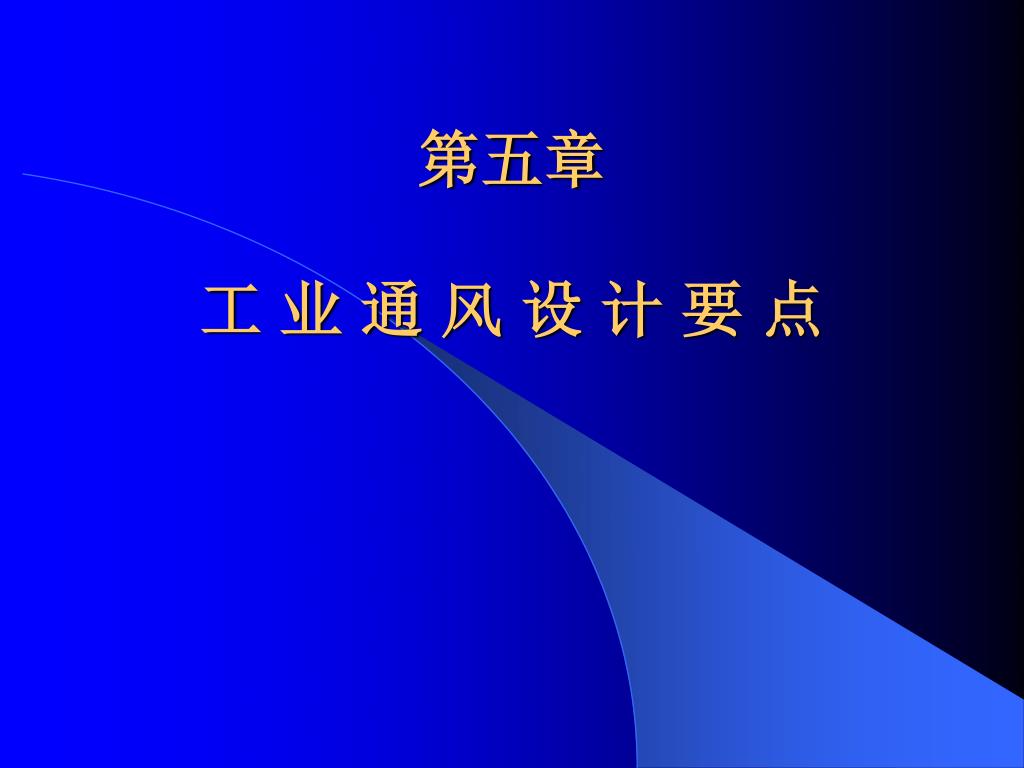

  1. 第五章工 业 通 风 设 计 要 点

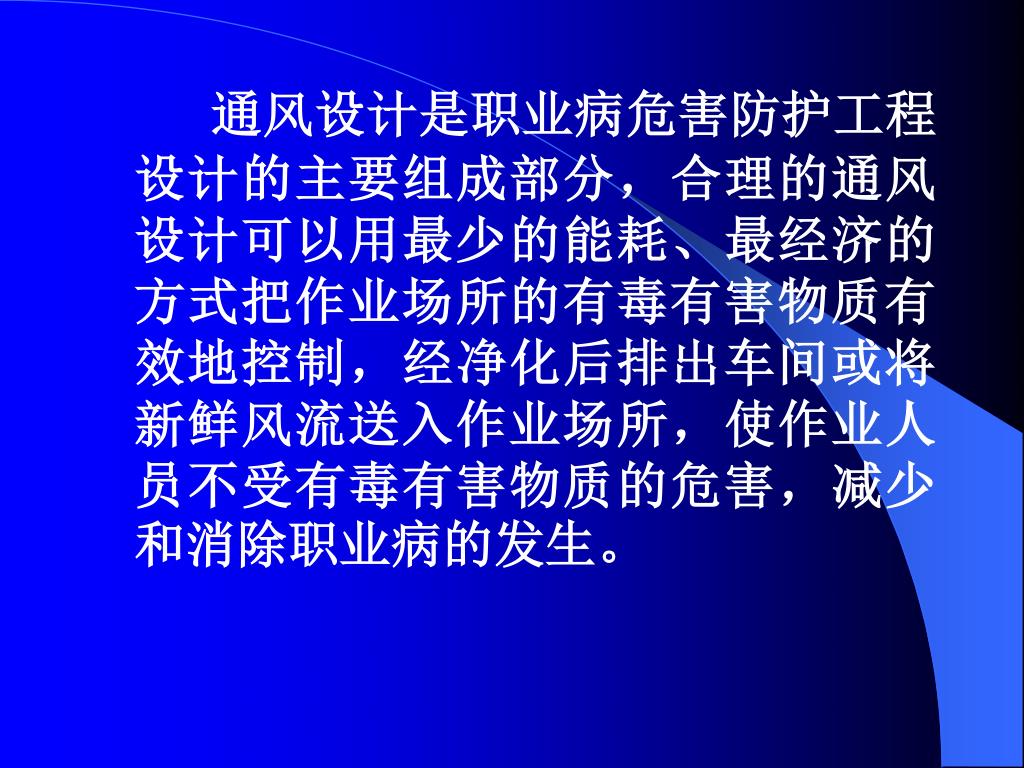

  2. 通风设计是职业病危害防护工程设计的主要组成部分，合理的通风设计可以用最少的能耗、最经济的方式把作业场所的有毒有害物质有效地控制，经净化后排出车间或将新鲜风流送入作业场所，使作业人员不受有毒有害物质的危害，减少和消除职业病的发生。通风设计是职业病危害防护工程设计的主要组成部分，合理的通风设计可以用最少的能耗、最经济的方式把作业场所的有毒有害物质有效地控制，经净化后排出车间或将新鲜风流送入作业场所，使作业人员不受有毒有害物质的危害，减少和消除职业病的发生。

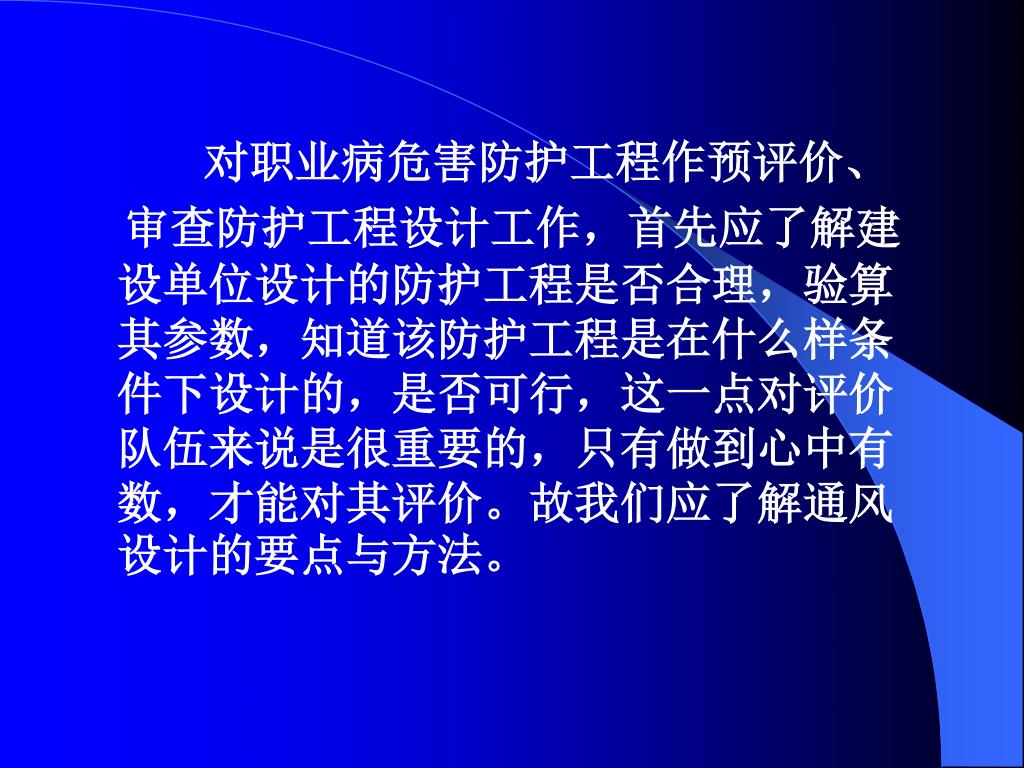

  3. 对职业病危害防护工程作预评价、 审查防护工程设计工作，首先应了解建设单位设计的防护工程是否合理，验算其参数，知道该防护工程是在什么样条件下设计的，是否可行，这一点对评价队伍来说是很重要的，只有做到心中有数，才能对其评价。故我们应了解通风设计的要点与方法。

  4. 局部通风系统设计要点及方法 • 一、根据作业场所的职业危害因素的性质、浓度，工艺要求，厂内、外环境状况明确设计目的、要求和控制的范围，初步选定净化方式和通风系统方案。

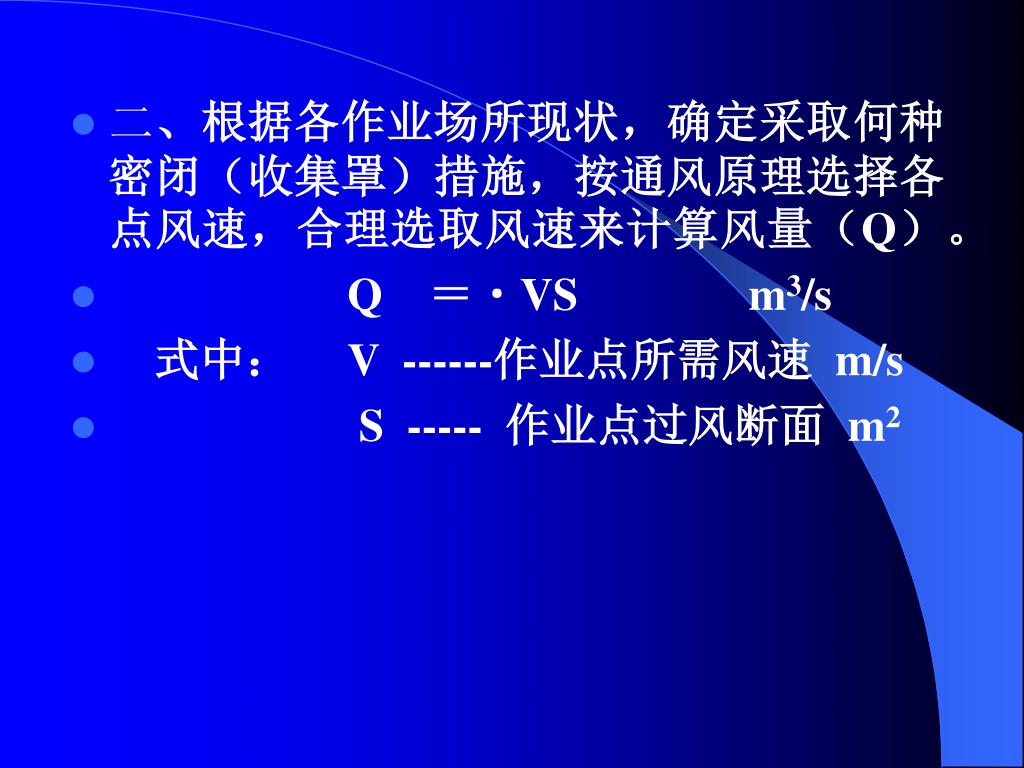

  5. 二、根据各作业场所现状，确定采取何种密闭（收集罩）措施，按通风原理选择各点风速，合理选取风速来计算风量（Q）。二、根据各作业场所现状，确定采取何种密闭（收集罩）措施，按通风原理选择各点风速，合理选取风速来计算风量（Q）。 • Q＝VS m3/s • 式中： V ------作业点所需风速 m/s • S ----- 作业点过风断面 m2

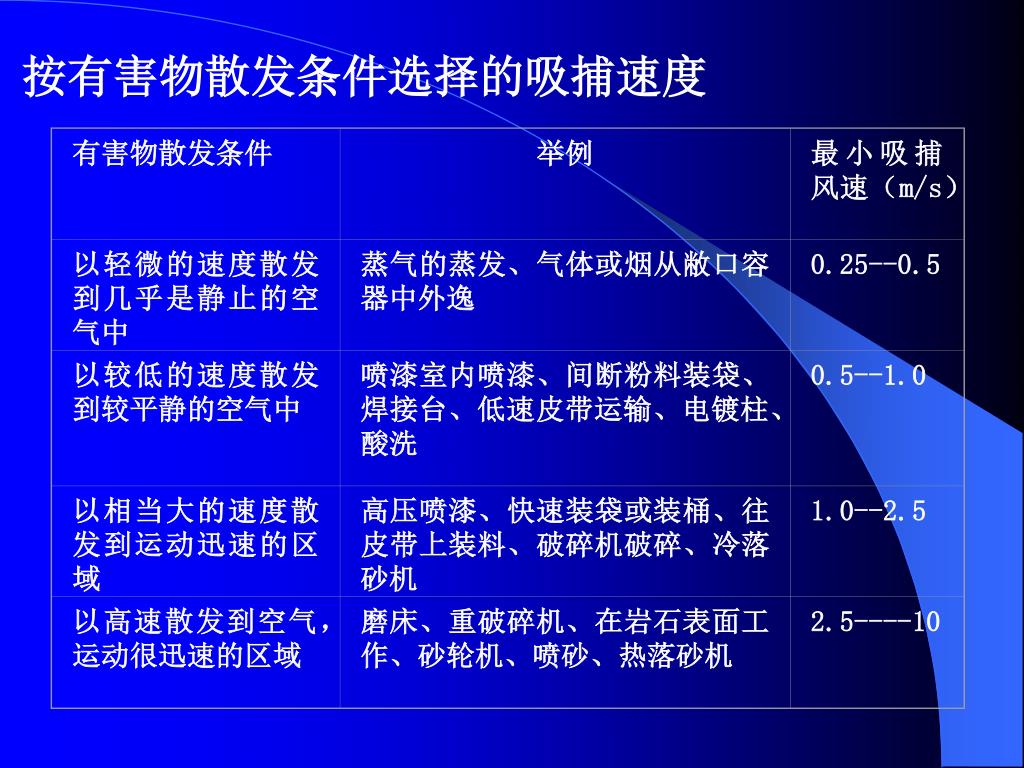

  6. 有害物散发条件 举例 最小吸捕风速（m/s） 以轻微的速度散发到几乎是静止的空气中 蒸气的蒸发、气体或烟从敝口容器中外逸 0.25--0.5 以较低的速度散发到较平静的空气中 喷漆室内喷漆、间断粉料装袋、焊接台、低速皮带运输、电镀柱、酸洗 0.5--1.0 以相当大的速度散发到运动迅速的区域 高压喷漆、快速装袋或装桶、往皮带上装料、破碎机破碎、冷落砂机 1.0--2.5 以高速散发到空气，运动很迅速的区域 磨床、重破碎机、在岩石表面工作、砂轮机、喷砂、热落砂机 2.5----10 按有害物散发条件选择的吸捕速度

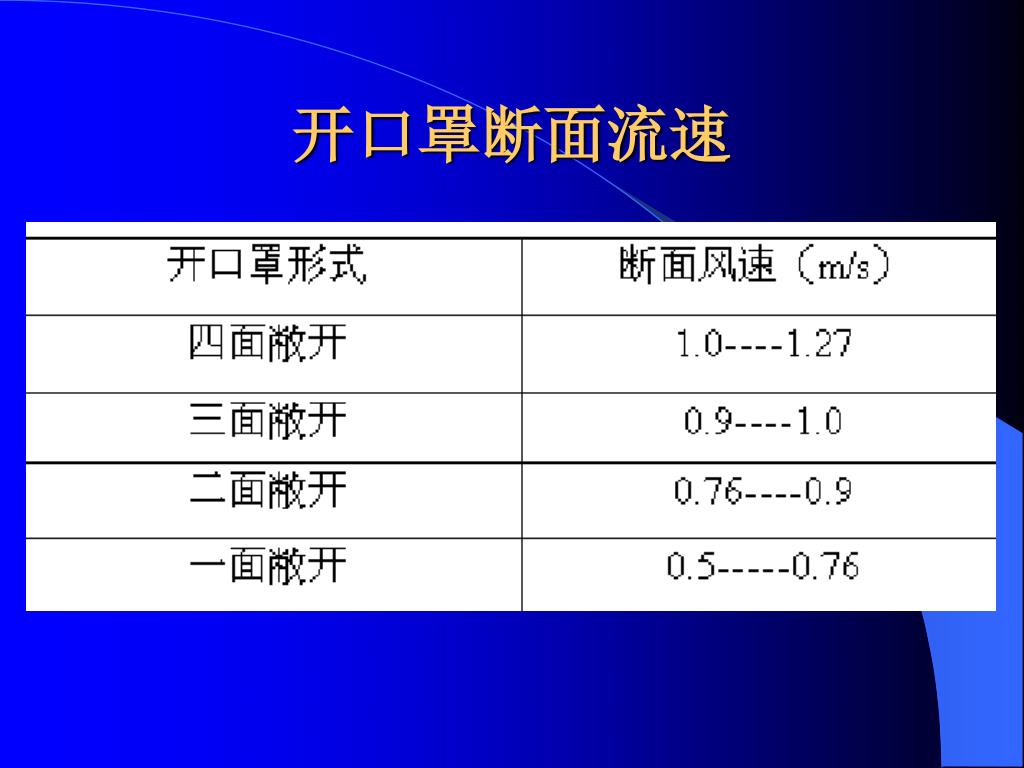

  7. 开口罩断面流速

  8. 三、 根据各点的风量、有害物质的性质，合理选择风道的经济流速断面、形状及通风网络系统。

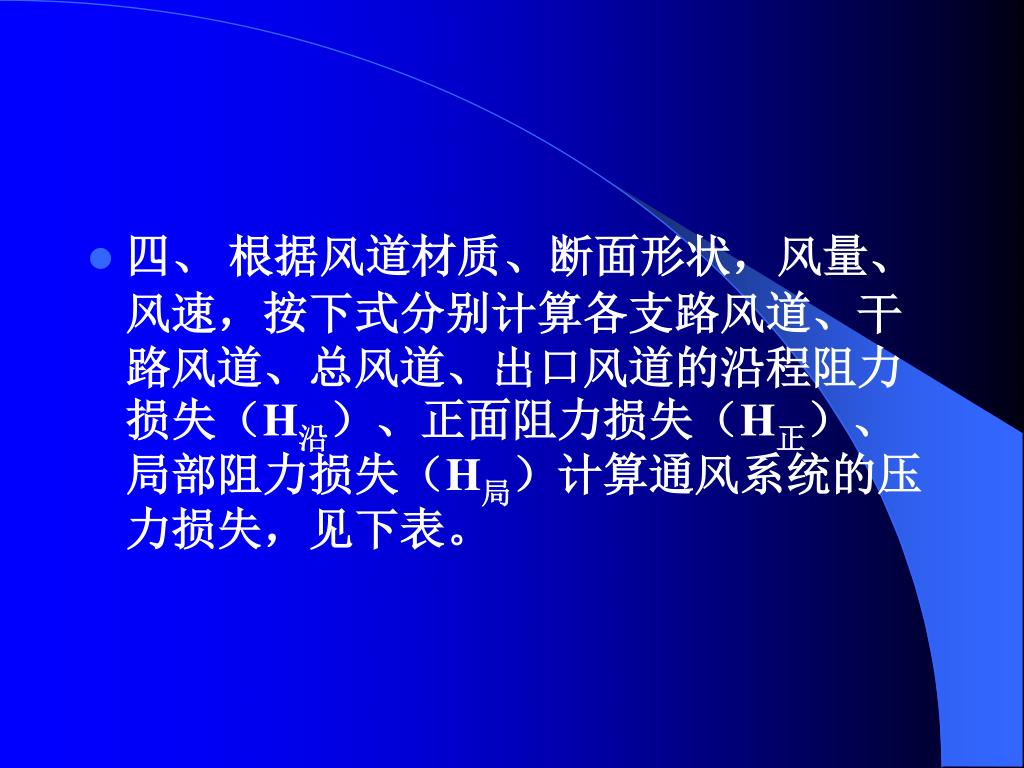

  9. 四、 根据风道材质、断面形状，风量、风速，按下式分别计算各支路风道、干路风道、总风道、出口风道的沿程阻力损失（H沿）、正面阻力损失（H正）、局部阻力损失（H局）计算通风系统的压力损失，见下表。

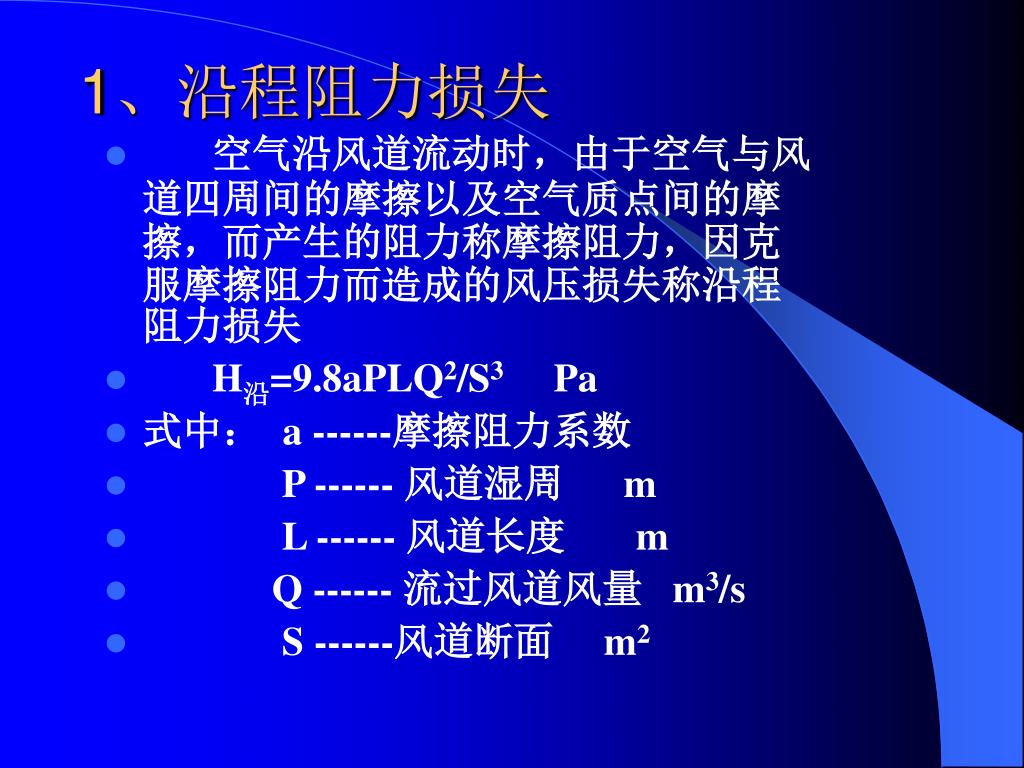

  10. 1、沿程阻力损失 • 空气沿风道流动时，由于空气与风道四周间的摩擦以及空气质点间的摩擦，而产生的阻力称摩擦阻力，因克服摩擦阻力而造成的风压损失称沿程阻力损失 • H沿=9.8aPLQ2/S3 Pa • 式中： a ------摩擦阻力系数 • P ------ 风道湿周 m • L ------ 风道长度 m • Q ------ 流过风道风量 m3/s • S ------风道断面 m2

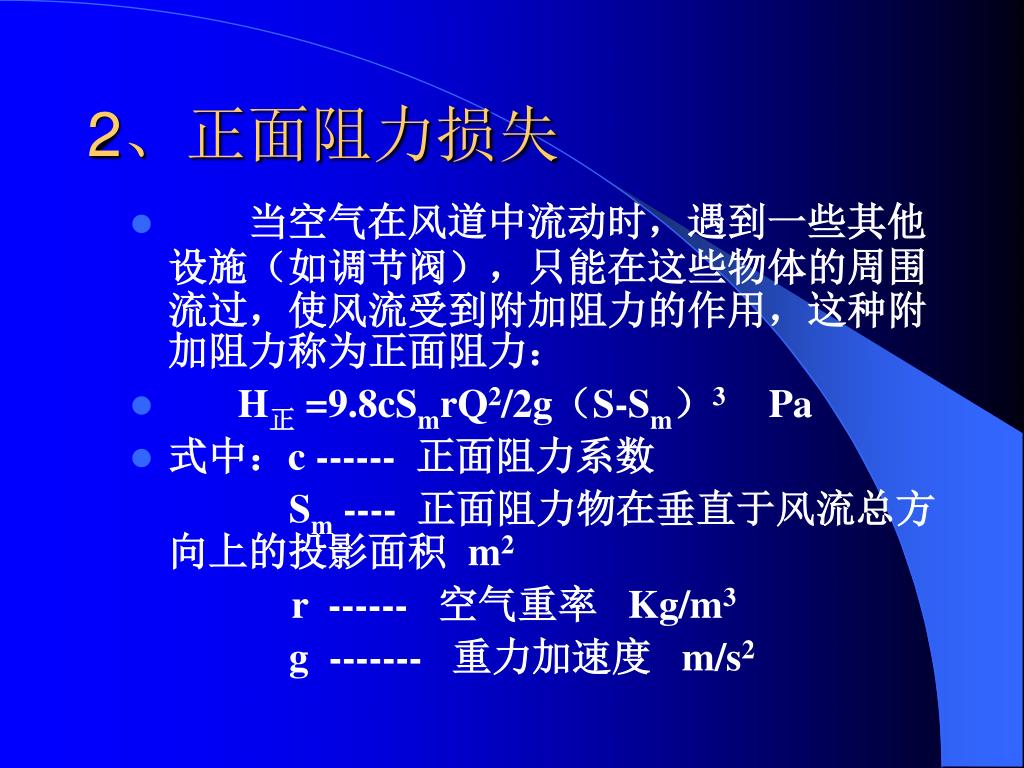

  11. 2、正面阻力损失 • 当空气在风道中流动时，遇到一些其他设施（如调节阀），只能在这些物体的周围流过，使风流受到附加阻力的作用，这种附加阻力称为正面阻力： • H正=9.8cSmrQ2/2g（S-Sm）3 Pa • 式中：c ------ 正面阻力系数 Sm ---- 正面阻力物在垂直于风流总方向上的投影面积 m2 r ------ 空气重率 Kg/m3 g ------- 重力加速度 m/s2

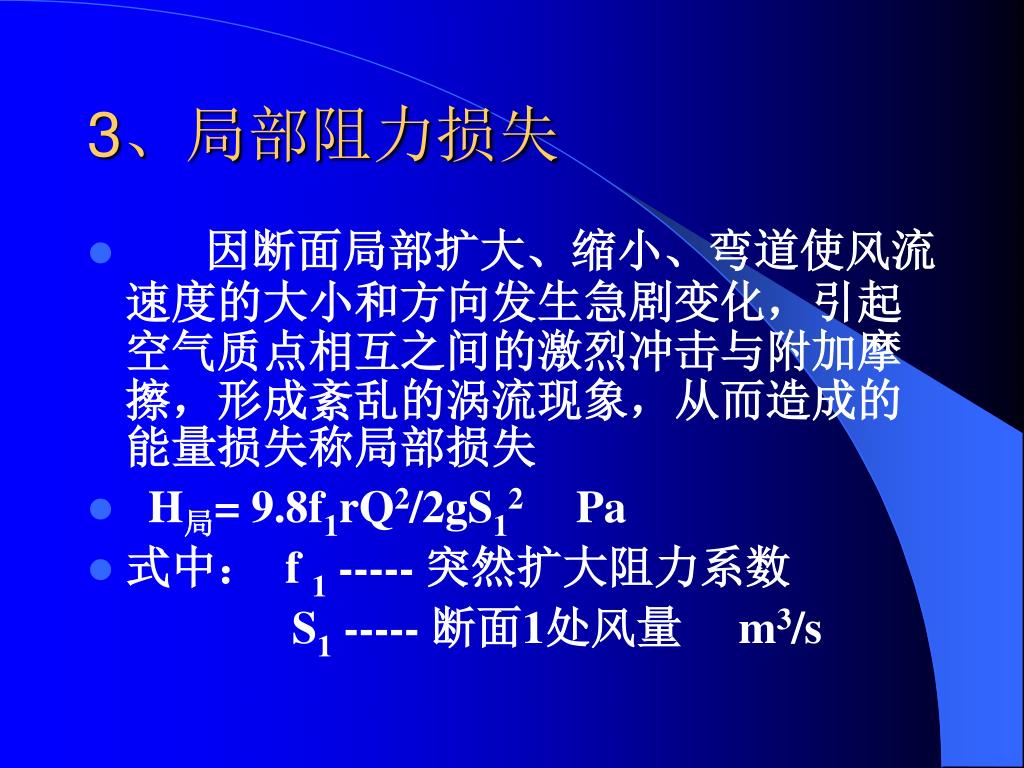

  12. 3、局部阻力损失 • 因断面局部扩大、缩小、弯道使风流速度的大小和方向发生急剧变化，引起空气质点相互之间的激烈冲击与附加摩擦，形成紊乱的涡流现象，从而造成的能量损失称局部损失 • H局= 9.8f1rQ2/2gS12 Pa • 式中： f 1 ----- 突然扩大阻力系数 S1 ----- 断面1处风量 m3/s

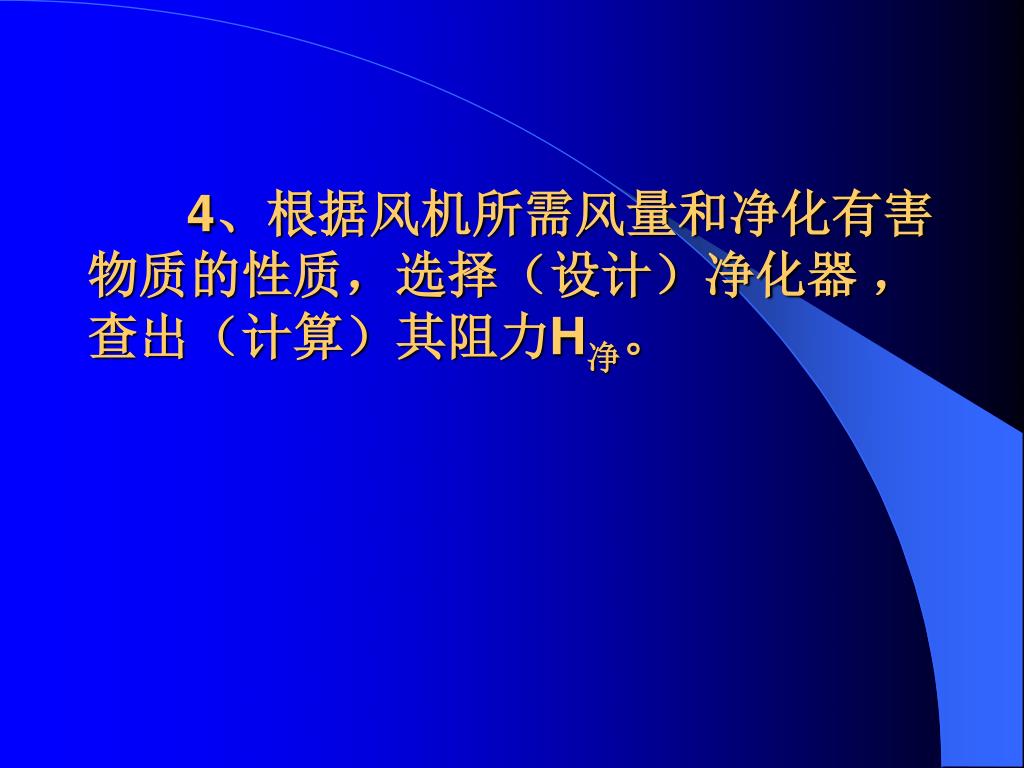

  13. 4、根据风机所需风量和净化有害物质的性质，选择（设计）净化器，查出（计算）其阻力H净。

  14. 五、风机的选择

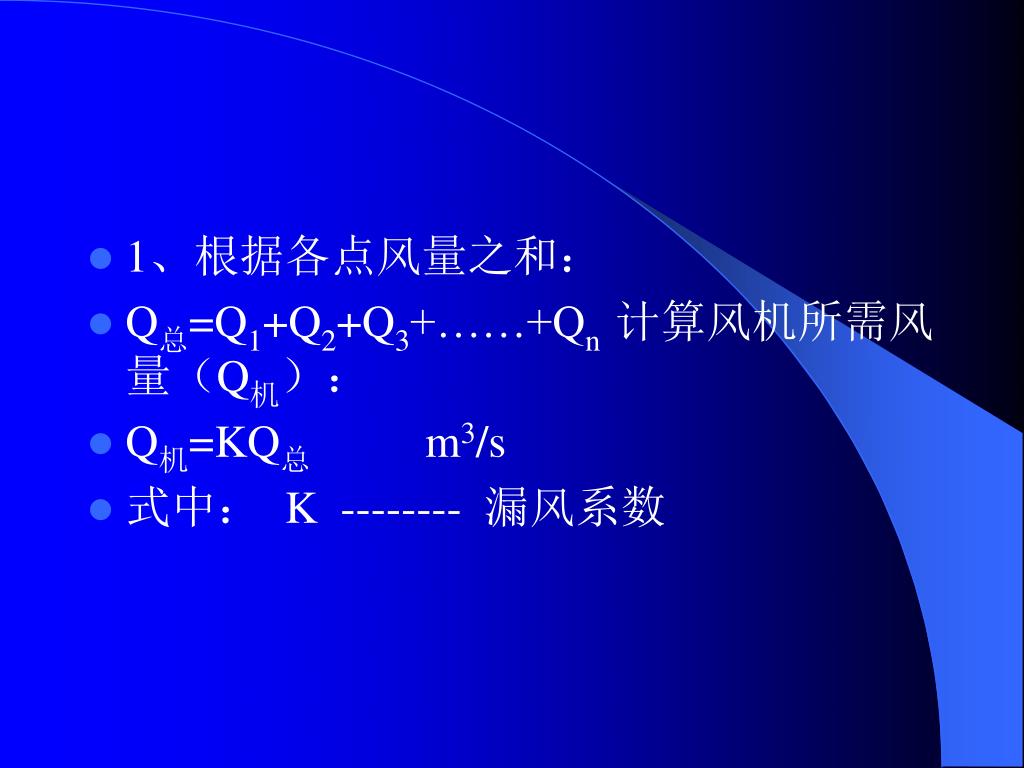

  15. 1、根据各点风量之和： • Q总=Q1+Q2+Q3+……+Qn 计算风机所需风量（Q机）： • Q机=KQ总 m3/s • 式中： K -------- 漏风系数

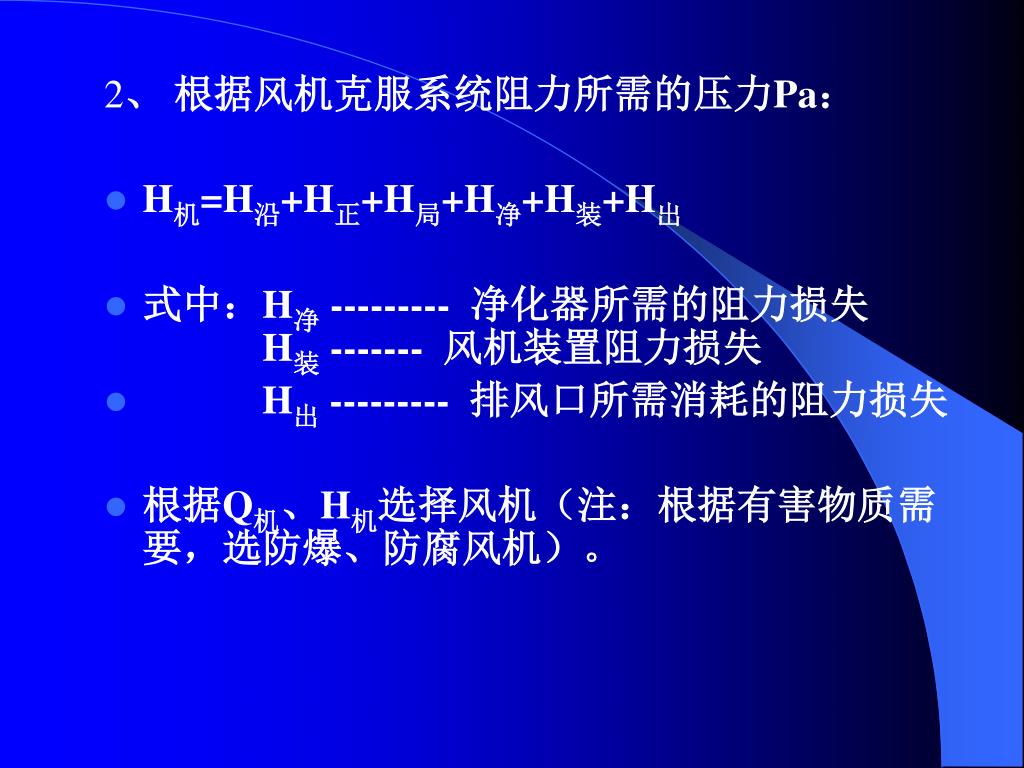

  16. 2、 根据风机克服系统阻力所需的压力Pa： • H机=H沿+H正+H局+H净+H装+H出 • 式中：H净--------- 净化器所需的阻力损失  H装------- 风机装置阻力损失 • H出--------- 排风口所需消耗的阻力损失 • 根据Q机、H机选择风机（注：根据有害物质需要，选防爆、防腐风机）。

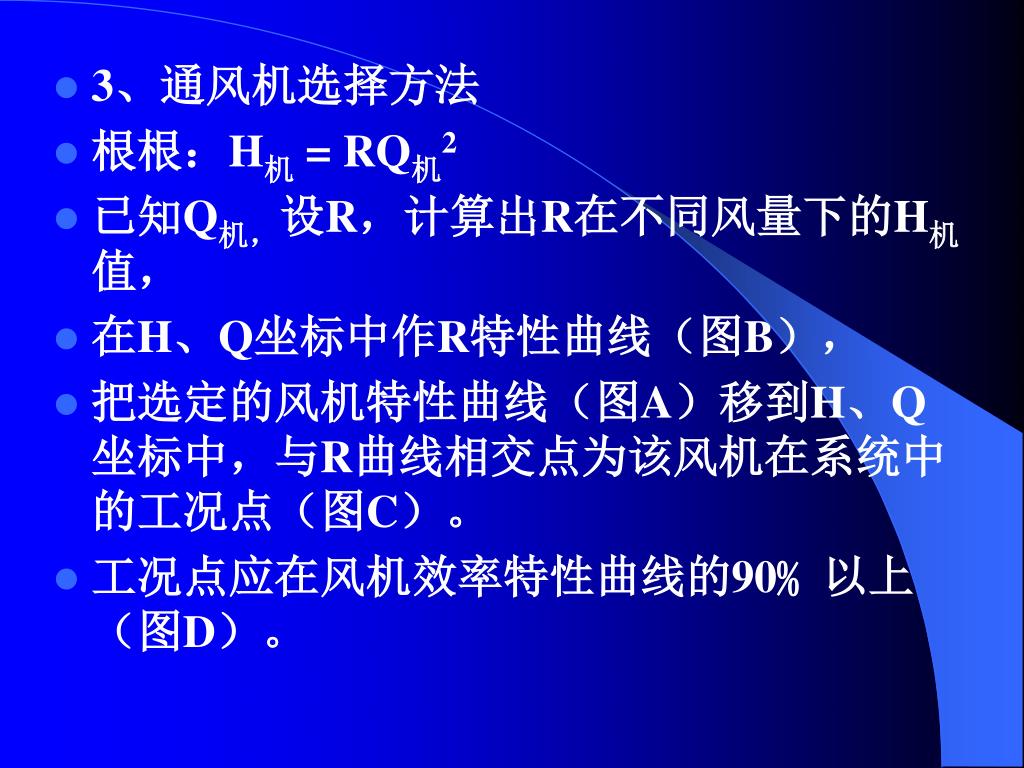

  17. 3、通风机选择方法 • 根根：H机= RQ机2 • 已知Q机，设R，计算出R在不同风量下的H机值， • 在H、Q坐标中作R特性曲线（图B）， • 把选定的风机特性曲线（图A）移到H、Q坐标中，与R曲线相交点为该风机在系统中的工况点（图C）。 • 工况点应在风机效率特性曲线的90﹪以上（图D）。

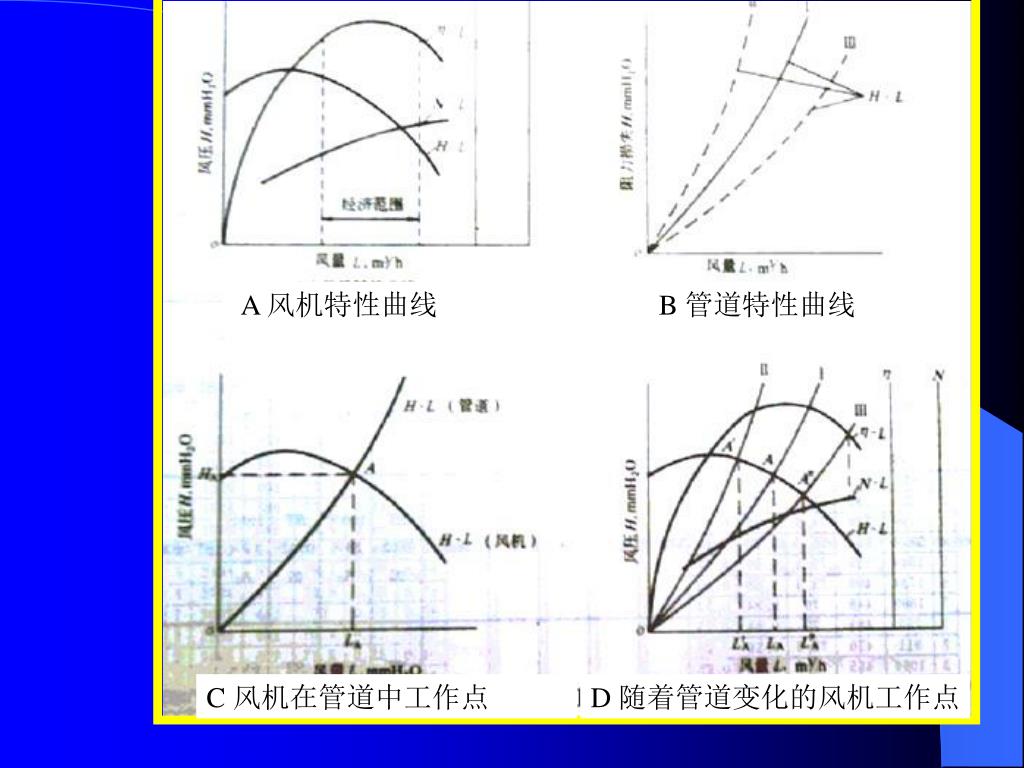

  18. A 风机特性曲线 B 管道特性曲线 C 风机在管道中工作点 D 随着管道变化的风机工作点

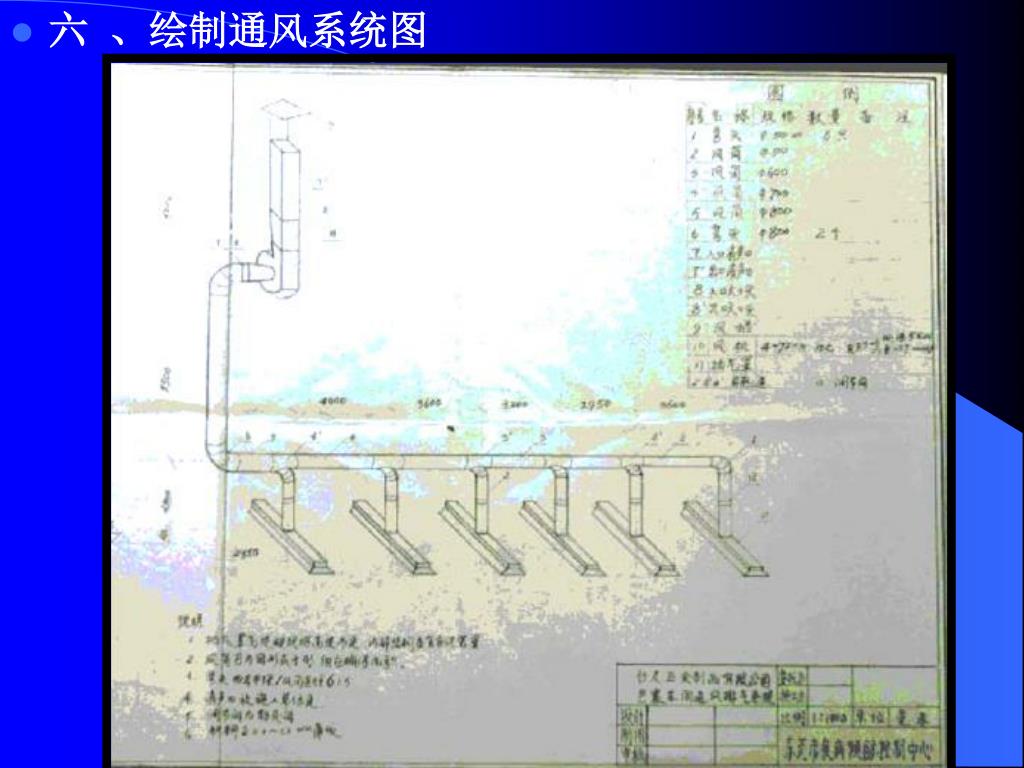

  19. 六 、绘制通风系统图

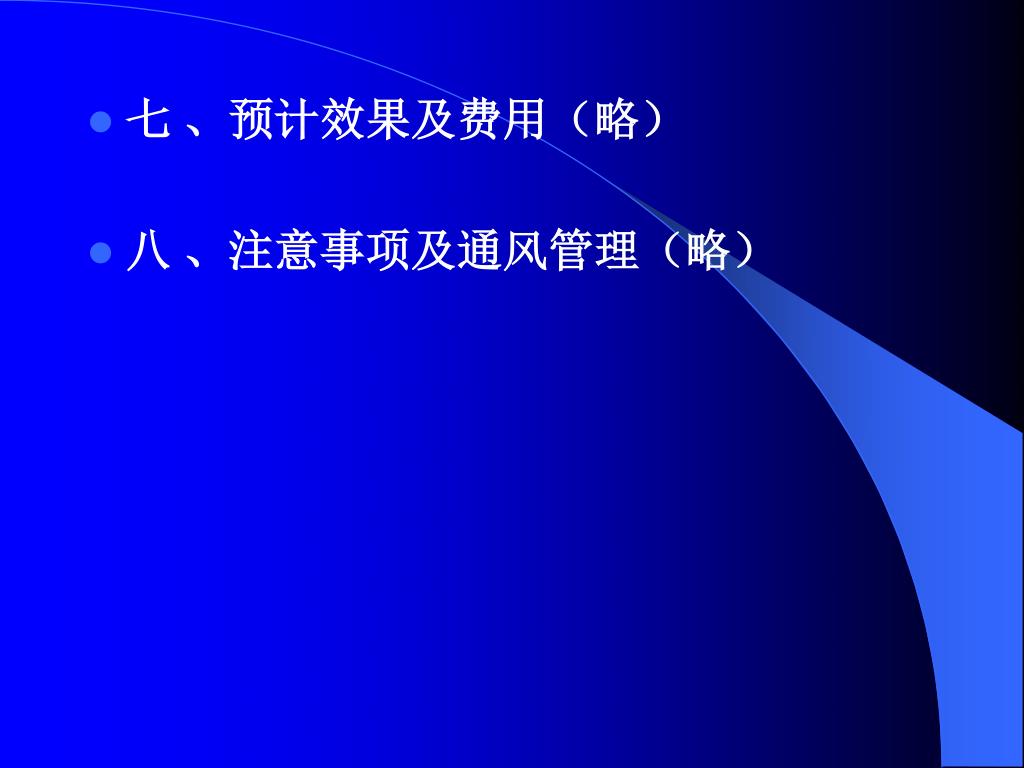

  20. 七 、预计效果及费用（略） • 八 、注意事项及通风管理（略）
