第十二章 压杆稳定. 一、稳定与失稳. 1. 压杆 稳定性 :压杆维持其自身平衡状态的能力;. 2. 压杆 失稳 :压杆丧失其自身平衡状态,不能稳定地工作。. ① 杆轴线本身不直 ( 初曲率 ) ; ②加载偏心; ③压杆材质不均匀; ④外界干扰力。. 3. 压杆失稳原因:. §12-1 压杆稳定性的概念. 二、中心受压直杆稳定性分析. 1. 临界状态 :由稳定平衡向微弯平衡 ( 不稳平衡 ) 过渡的状态;. 2. 临界载荷 P cr :描述压杆的稳定能力,压杆临界状态所受到的轴向压力。. P<P cr. P>P cr. P=P cr. Q. Q.
E N D

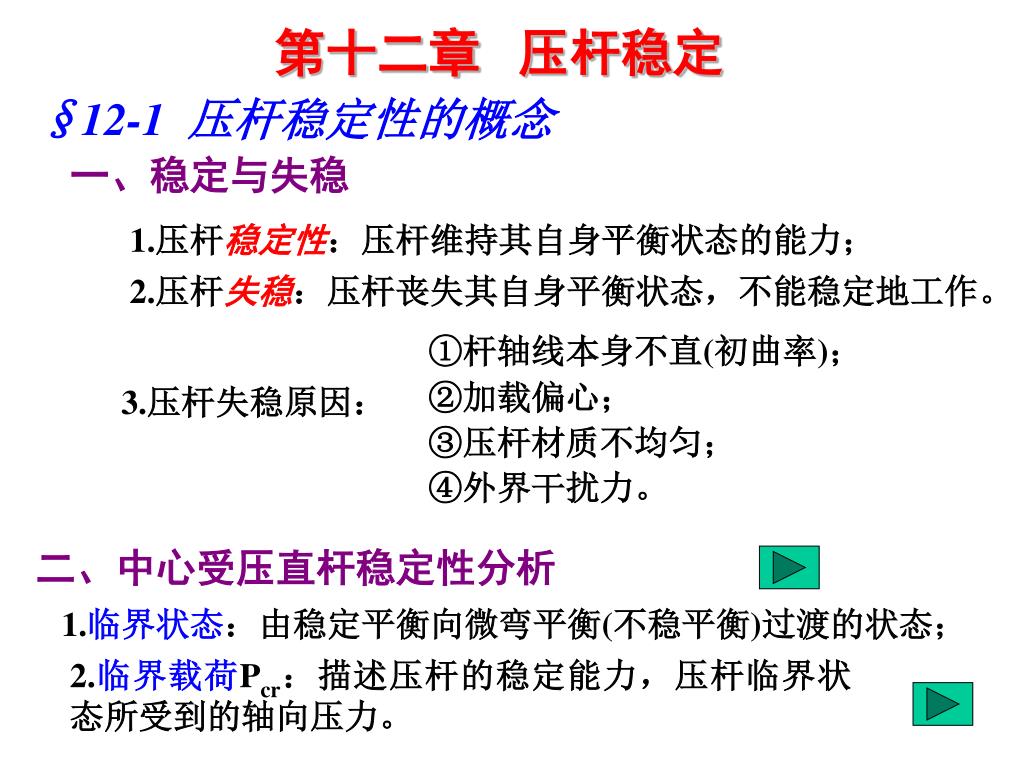

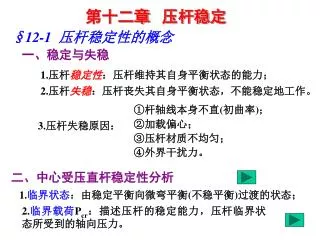

第十二章 压杆稳定 一、稳定与失稳 1.压杆稳定性:压杆维持其自身平衡状态的能力; 2.压杆失稳:压杆丧失其自身平衡状态,不能稳定地工作。 ①杆轴线本身不直(初曲率); ②加载偏心; ③压杆材质不均匀; ④外界干扰力。 3.压杆失稳原因: §12-1 压杆稳定性的概念 二、中心受压直杆稳定性分析 1.临界状态:由稳定平衡向微弯平衡(不稳平衡)过渡的状态; 2.临界载荷Pcr:描述压杆的稳定能力,压杆临界状态所受到的轴向压力。

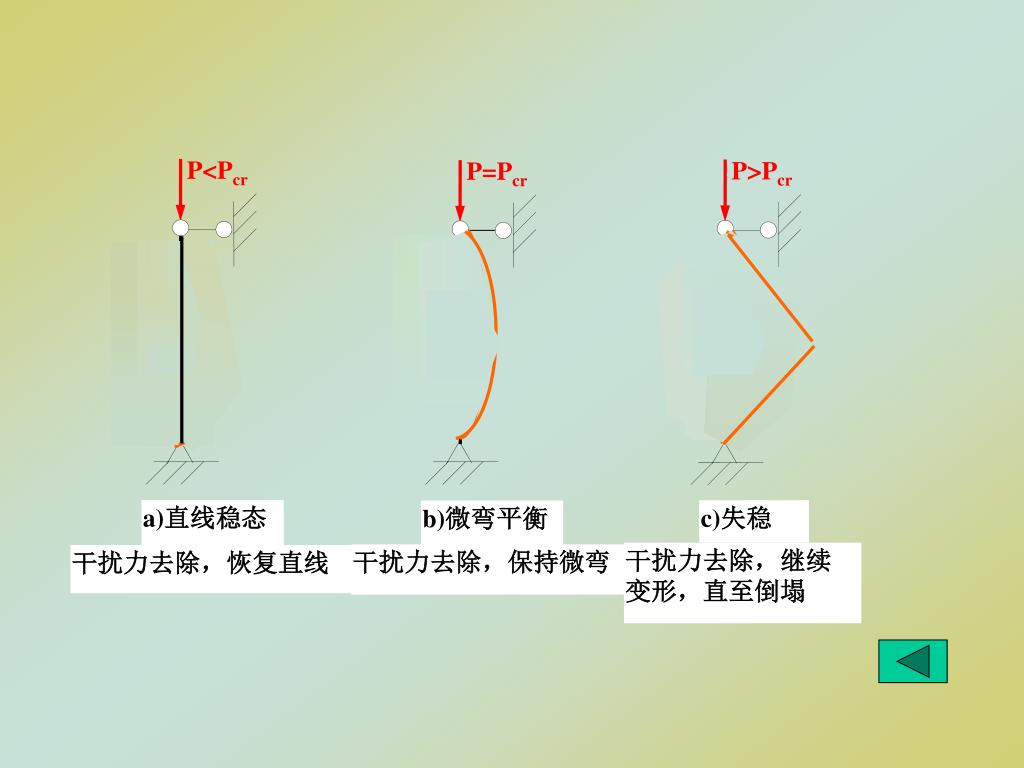

P<Pcr P>Pcr P=Pcr Q Q Q Q Q Q Q Q Q a)直线稳态 c)失稳 b)微弯平衡 干扰力去除,继续 变形,直至倒塌 干扰力去除,保持微弯 干扰力去除,恢复直线

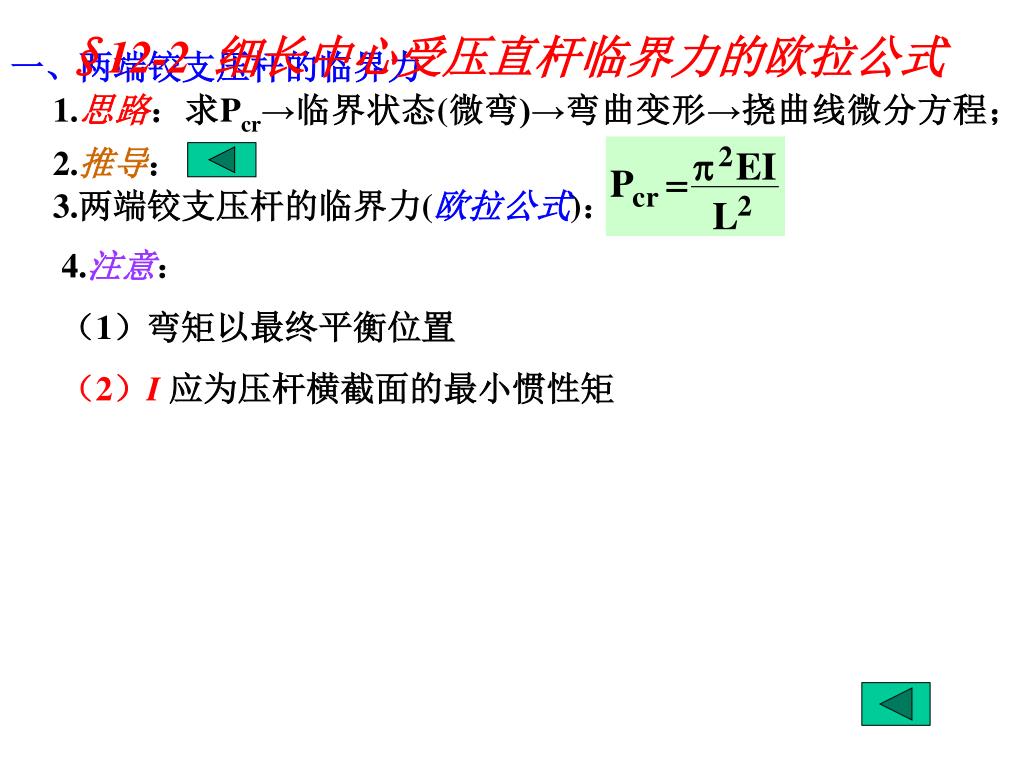

一、两端铰支压杆的临界力 §12-2 细长中心受压直杆临界力的欧拉公式 1.思路:求Pcr→临界状态(微弯)→弯曲变形→挠曲线微分方程; 2.推导: 3.两端铰支压杆的临界力(欧拉公式): 4.注意: (1)弯矩以最终平衡位置 (2)I 应为压杆横截面的最小惯性矩
x Pcr x Pcr M(x)=Py L y y x x y y 失稳模式如图
压杆约束条件 长度系数m 两端铰支 m=1 一端固定,另一端自由 m=2 一端固定,另一端铰支 m=0.7 两端固定 m=0.5 §11-3 不同杆端约束下细长压杆临界力的欧拉公式. 压杆的长度系数 mL:相当长度 m称为长度系数 欧拉公式的统一形式 表11-1 压杆的长度系数m

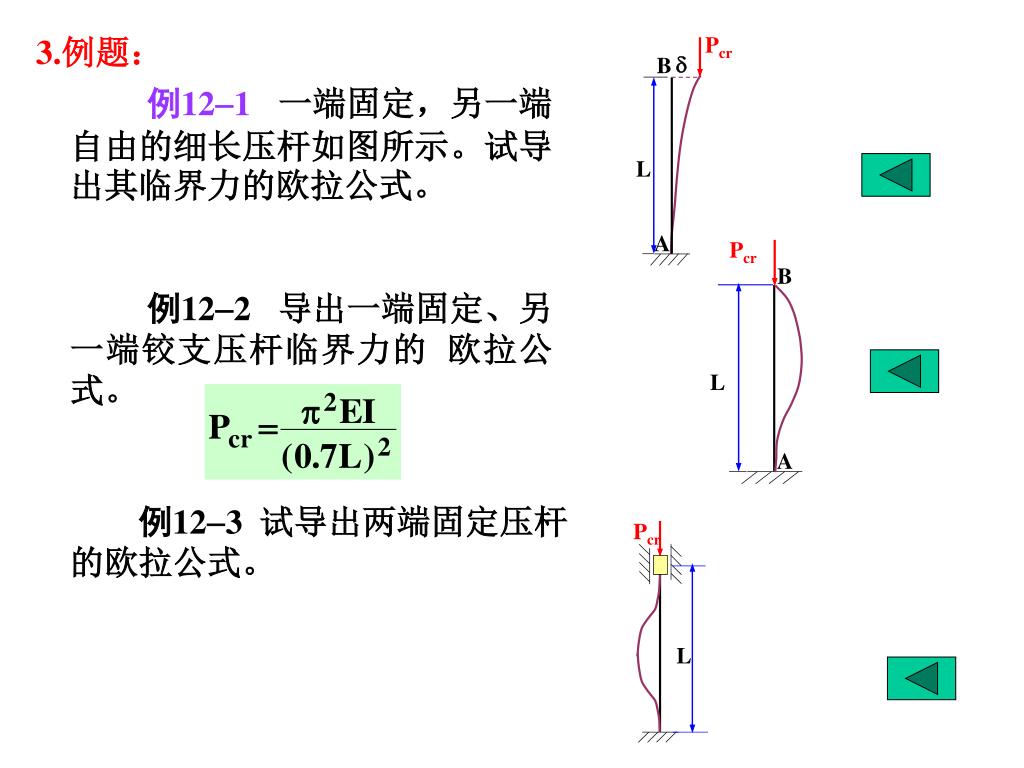

Pcr d B L A Pcr B L A Pcr L 3.例题: 例12-1一端固定,另一端自由的细长压杆如图所示。试导出其临界力的欧拉公式。 例12-2 导出一端固定、另一端铰支压杆临界力的 欧拉公式。 例12-3 试导出两端固定压杆的欧拉公式。

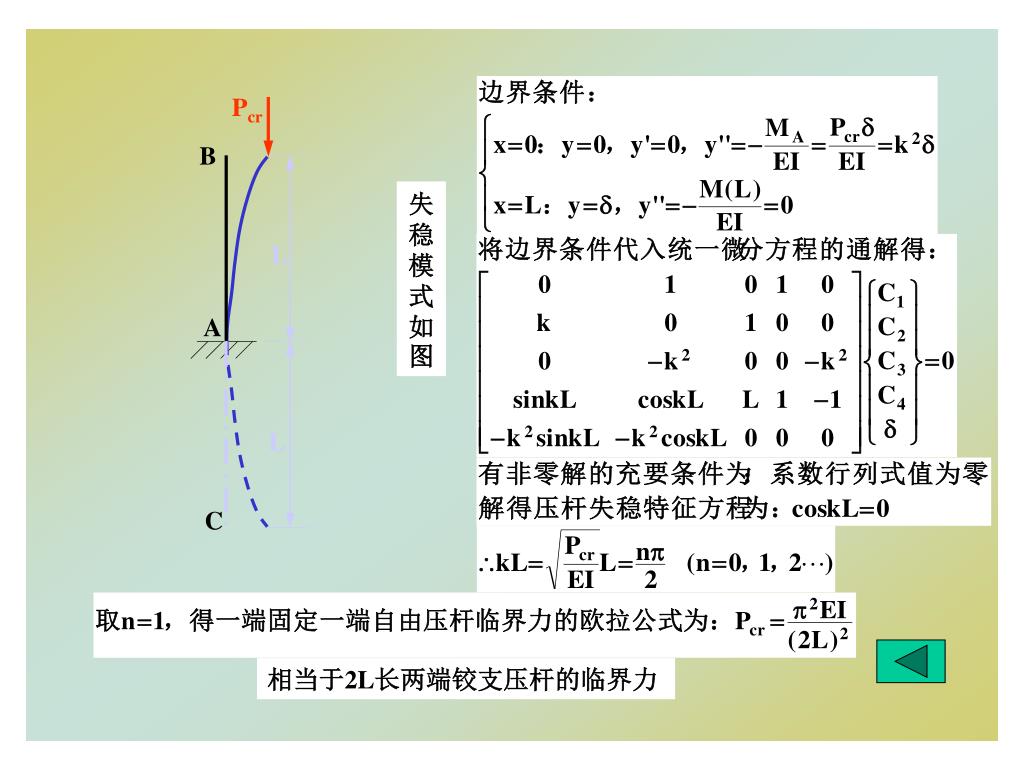

Pcr Pcr x B B d L L A A y L MA=Pcrd Pcr C 失稳模式如图 相当于2L长两端铰支压杆的临界力

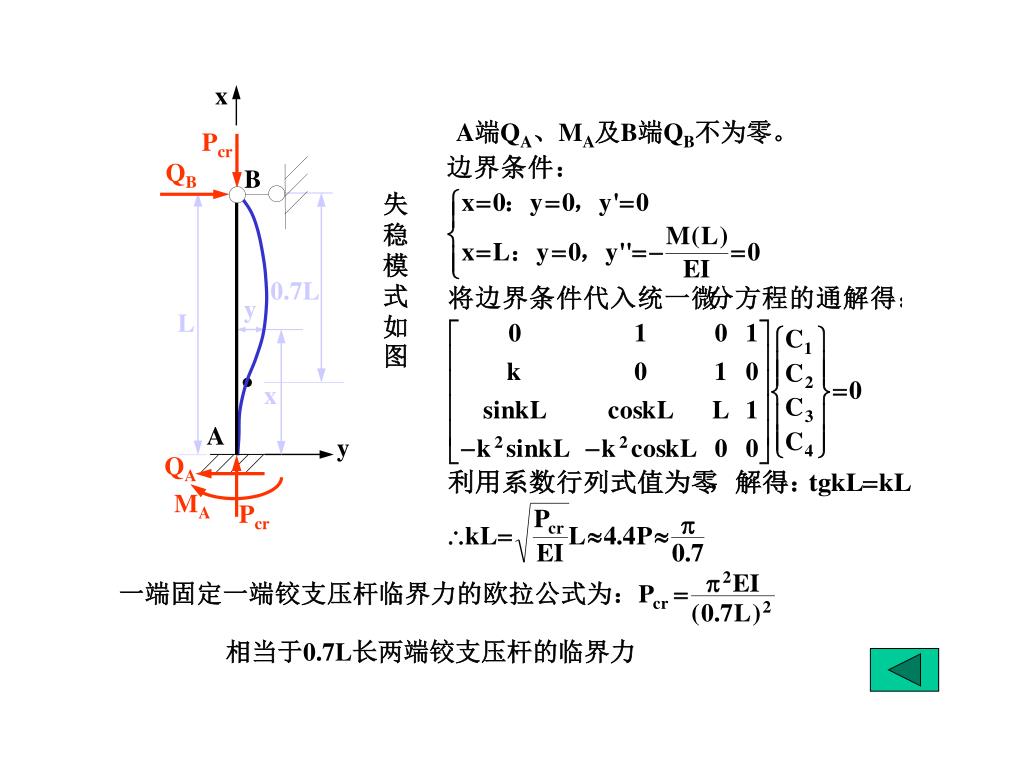

x Pcr QB B 0.7L y L x y A QA MA Pcr A端QA、MA及B端QB不为零。 失稳模式如图 相当于0.7L长两端铰支压杆的临界力

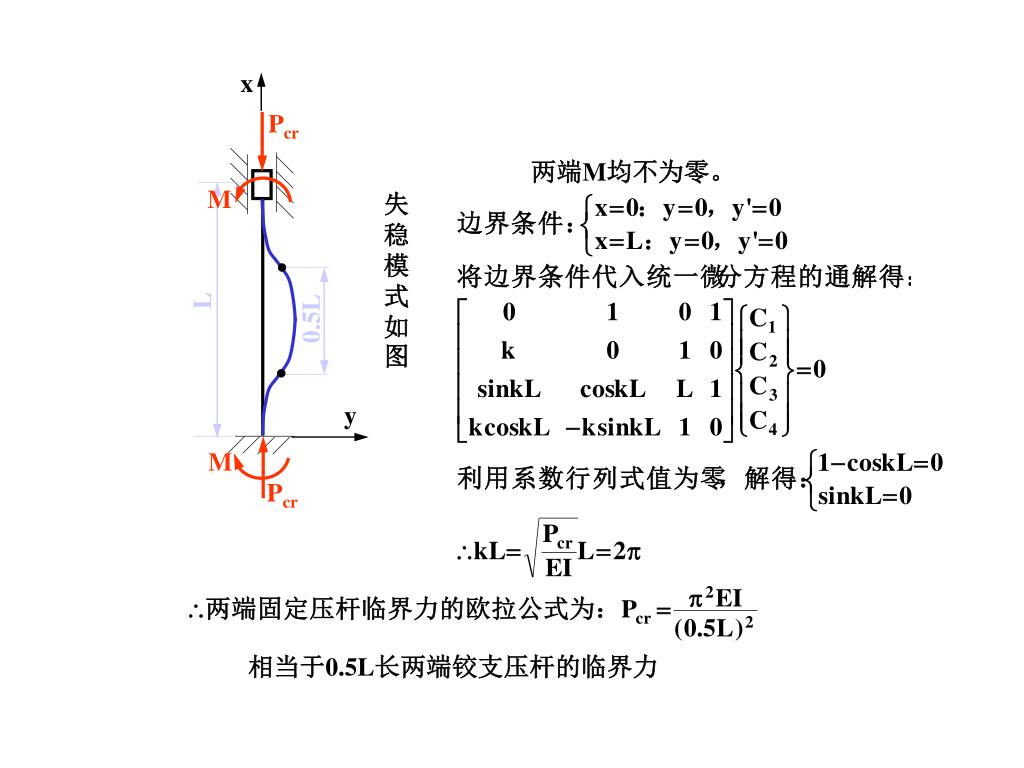

x Pcr 两端M均不为零。 M 0.5L L y M Pcr 失稳模式如图 相当于0.5L长两端铰支压杆的临界力

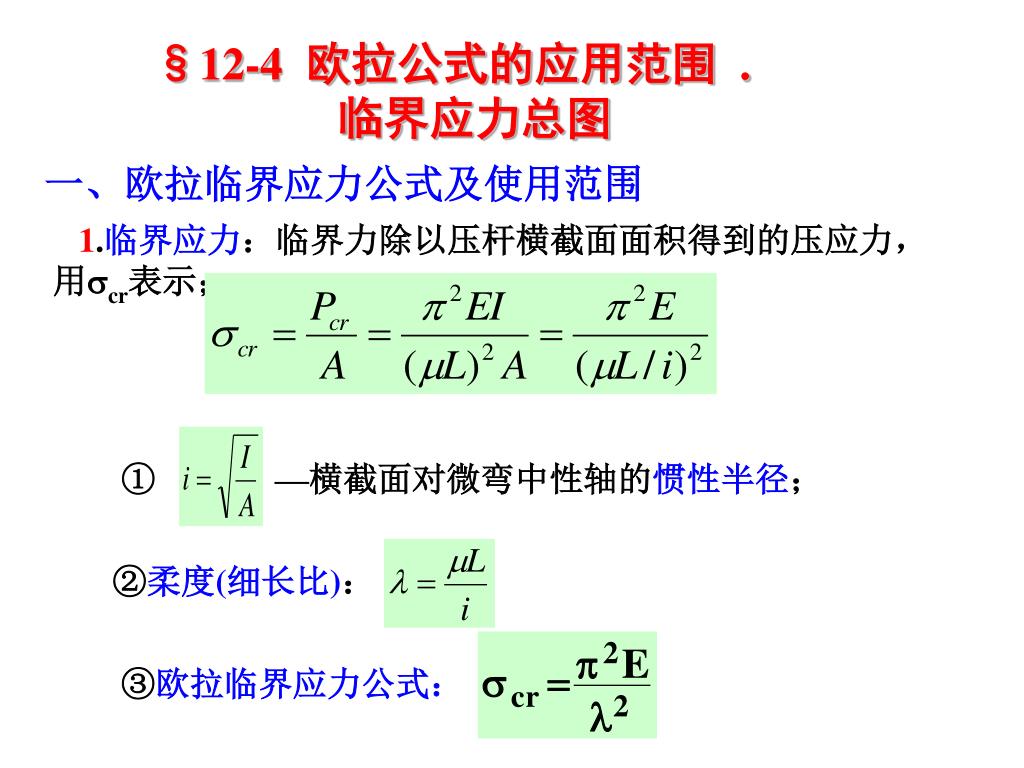

① —横截面对微弯中性轴的惯性半径; ③欧拉临界应力公式: §12-4 欧拉公式的应用范围 .临界应力总图 一、欧拉临界应力公式及使用范围 1.临界应力:临界力除以压杆横截面面积得到的压应力,用scr表示; ②柔度(细长比):
①线弹性状态:scr≤sp,即 ∴ 2.欧拉公式应用范围: ②l≥lp—细长杆(大柔度杆),欧拉公式的适用范围; ③对于A3钢,E=200GPa,sp=200MPa: ④用柔度表示的临界压力:
①直线公式: 1)∵scr<ss,∴ ,得到: 3)对于A3钢: ②抛物线公式: 二、中柔度杆临界应力的经验公式 1.ss>scr>sp时采用经验公式: 2)lp≥l≥l0—中粗杆(中柔度杆); a1和b1是与材料有关的常数。 2.scr=sS时: 强度破坏,采用强度公式。

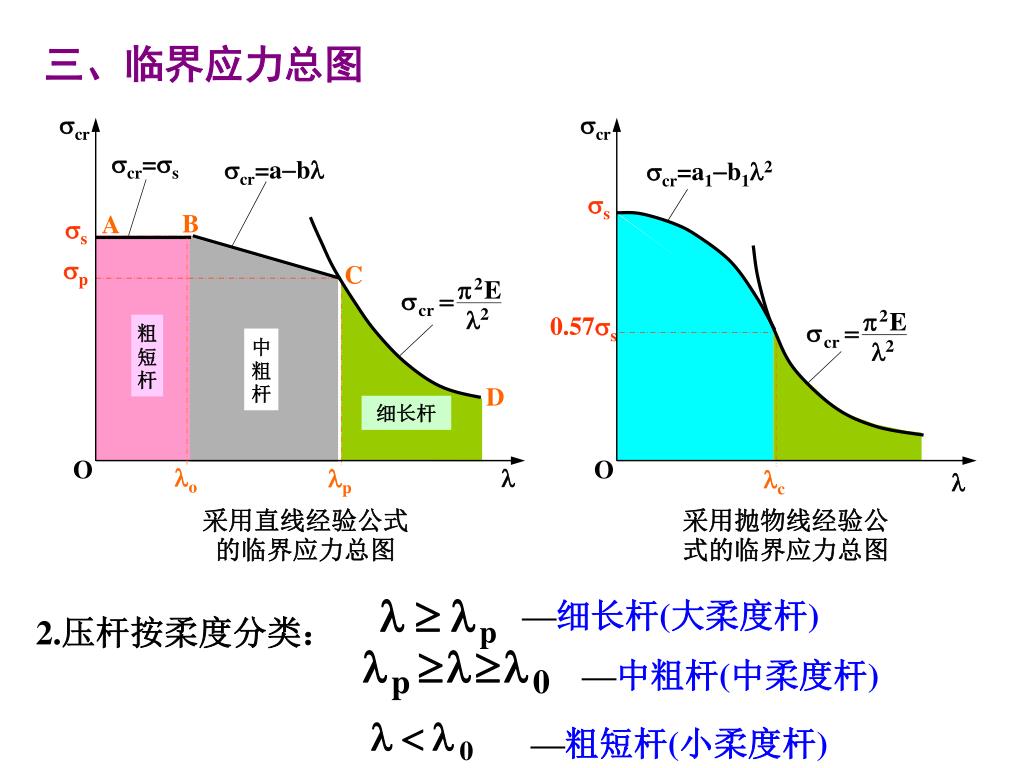

C scr scr scr=ss scr=a-bl scr=a1-b1l2 ss A ss lc sp lp 0.57ss 粗短杆 中粗杆 D 细长杆 B O O l l lo 三、临界应力总图 采用直线经验公式的临界应力总图 采用抛物线经验公式的临界应力总图 —细长杆(大柔度杆) 2.压杆按柔度分类: —中粗杆(中柔度杆) —粗短杆(小柔度杆)

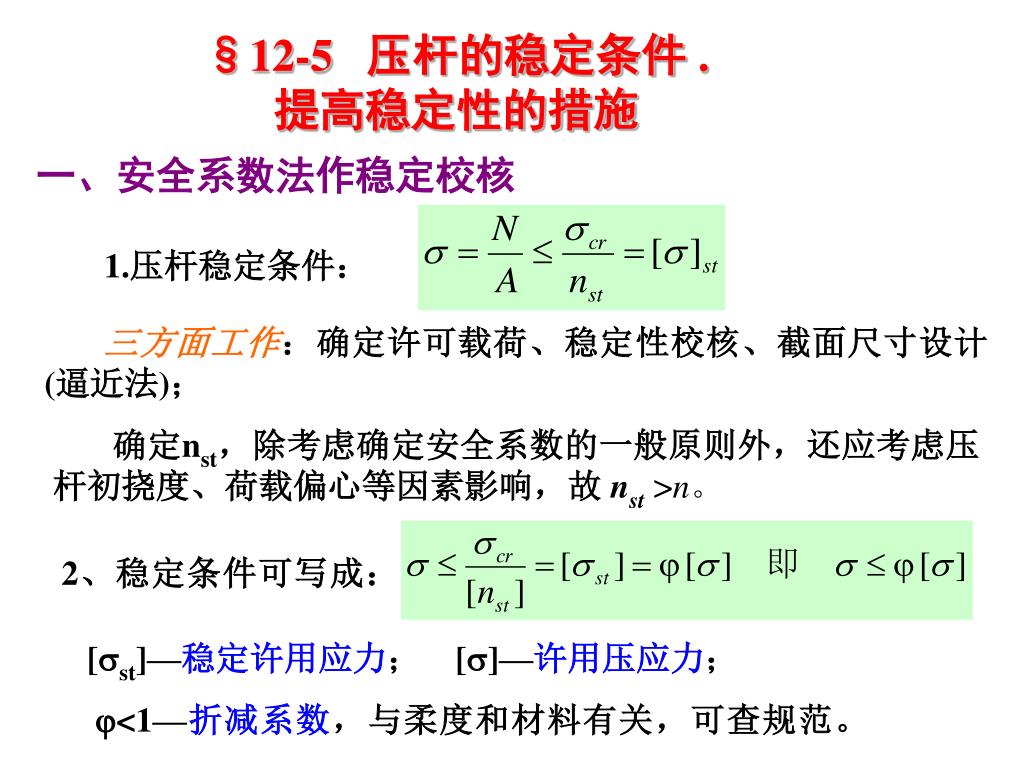

§12-5 压杆的稳定条件 . 提高稳定性的措施 一、安全系数法作稳定校核 1.压杆稳定条件: 三方面工作:确定许可载荷、稳定性校核、截面尺寸设计(逼近法); 确定nst,除考虑确定安全系数的一般原则外,还应考虑压杆初挠度、荷载偏心等因素影响,故 nst >n。 2、稳定条件可写成: [sst]—稳定许用应力; [s]—许用压应力; j<1—折减系数,与柔度和材料有关,可查规范。

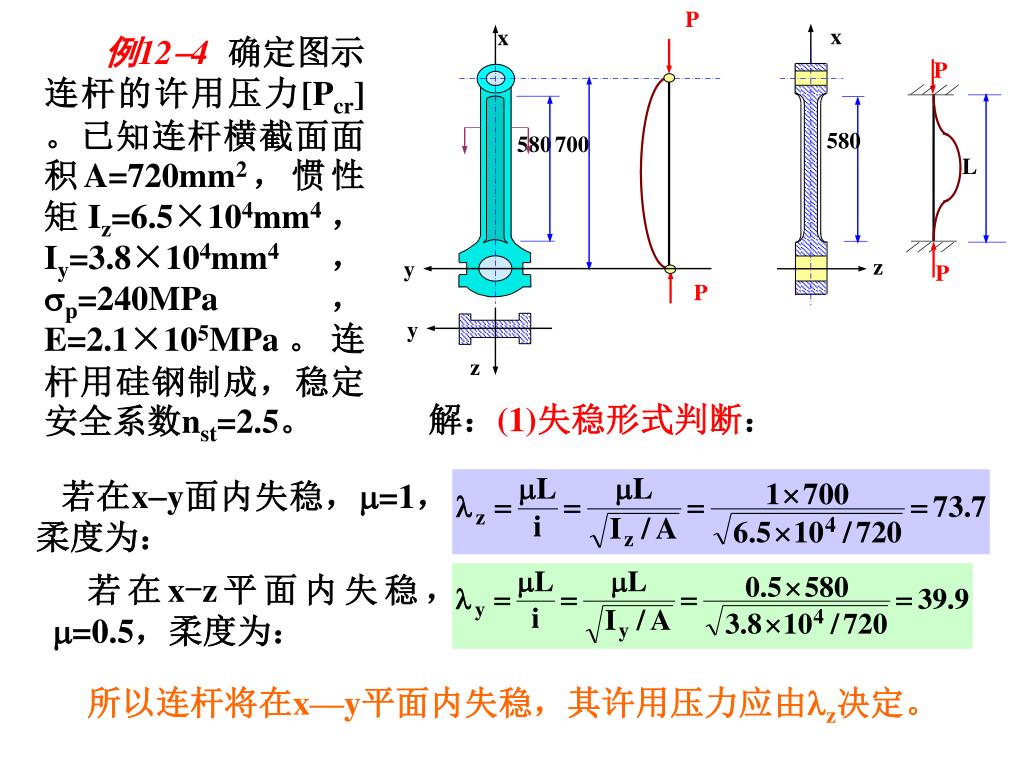

P x x P 580 580 700 L z y P P y z 例12-4确定图示连杆的许用压力[Pcr]。已知连杆横截面面积A=720mm2,惯性矩Iz=6.5×104mm4,Iy=3.8×104mm4,sp=240MPa,E=2.1×105MPa。连杆用硅钢制成,稳定安全系数nst=2.5。 解:(1)失稳形式判断: 若在x-y面内失稳,m=1,柔度为: 若在x-z平面内失稳,m=0.5,柔度为: 所以连杆将在x—y平面内失稳,其许用压力应由lz决定。
(2)确定许用压力: 由表11-2查得硅钢:a=578MPa,b=3.744MPa, ss=353MPa,计算有关的lp和l0为: 可见连杆为中柔度杆。其临界载荷为: 由此得连杆的许用压力为: (3)讨论:在此连杆中:lz=73.7,ly=39.9,两者相差较大。最理想的设计是ly= lz,以达到材尽其用的目的。

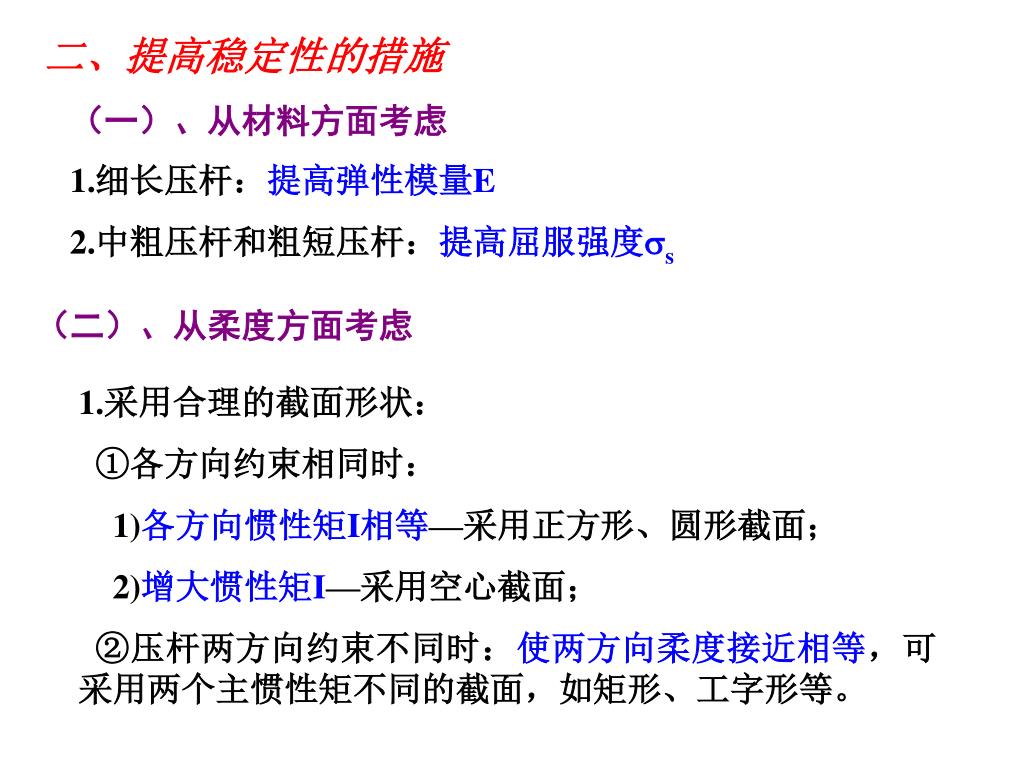

二、提高稳定性的措施 (一)、从材料方面考虑 1.细长压杆:提高弹性模量E 2.中粗压杆和粗短压杆:提高屈服强度ss (二)、从柔度方面考虑 1.采用合理的截面形状: ①各方向约束相同时: 1)各方向惯性矩I相等—采用正方形、圆形截面; 2)增大惯性矩I—采用空心截面; ②压杆两方向约束不同时:使两方向柔度接近相等,可采用两个主惯性矩不同的截面,如矩形、工字形等。

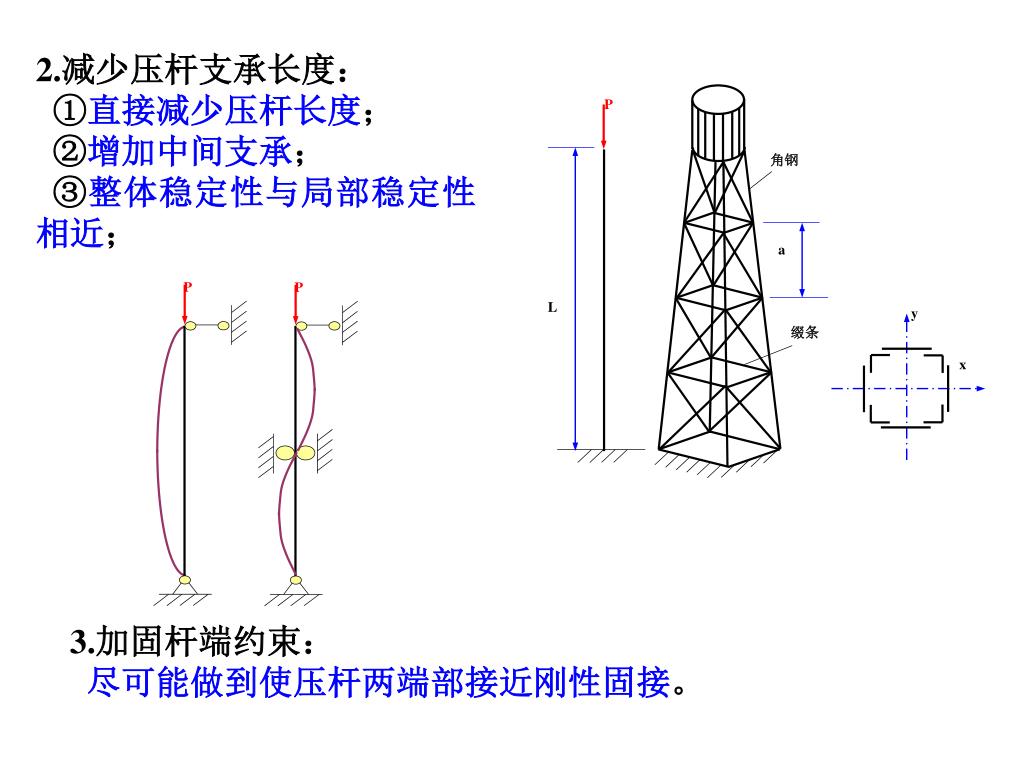

P 角钢 a L y 缀条 x P P 2.减少压杆支承长度: ①直接减少压杆长度; ②增加中间支承; ③整体稳定性与局部稳定性相近; 3.加固杆端约束: 尽可能做到使压杆两端部接近刚性固接。
