§9.7 高温陶瓷

§9.7 高温陶瓷. 主要包括两大类 ： 一类是 金属 ( 主要是过渡金属或与之相近的金属 ) 和 B 、 C 、 Si 、 N 、 O 等非金属的化合物 ； 另一类是 非金属之间的化合物 ，包括 B 或 Si 的碳化物、氮化物等 。. 一、分类. 1. 氧化物陶瓷 ，如： Al 2 O 3 , BeO, CaO, MgO, SnO 2 , UO 2 等， Tm~2000℃ ，甚至更高； 2. 碳化物 ， B 4 C, SiC, WC, HfC, ZrC 等，金属碳化物的 Tm 最高，硬度大，脆性也大；

lucus
Download Presentation

§9.7 高温陶瓷

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

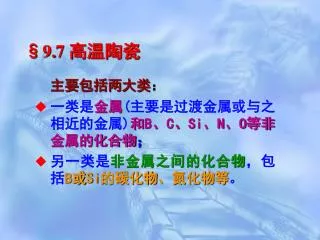

  1. §9.7 高温陶瓷 主要包括两大类： 一类是金属(主要是过渡金属或与之相近的金属)和B、C、Si、N、O等非金属的化合物； 另一类是非金属之间的化合物，包括B或Si的碳化物、氮化物等。

  2. 一、分类 1.氧化物陶瓷，如：Al2O3, BeO, CaO, MgO, SnO2, UO2等，Tm~2000℃，甚至更高； 2. 碳化物，B4C, SiC, WC, HfC, ZrC等，金属碳化物的Tm最高，硬度大，脆性也大； 3. 氮化物，BN, Si3N4, AlN, ZrN, HfN等, 高Tm, 最硬; 4. 硼化物，HfB, ZrB, WB, MoB等， Tm>2000℃, 抗氧化性强； 5. 硅化物，MoSi, ZrSi, Tm>2000℃, 高温下生成SiO2或硅酸盐保护层，抗氧化性强。

  3. 二、氧化物陶瓷 在装置瓷中已经讲过，不再重复。 三、透明氧化物陶瓷 • 透光性条件 (1) 密度大，达理论值的99.5％以上； (2) 晶界上无气孔，或孔径比光的波长小得多； (3) 晶界无杂质及玻璃相，晶界与微晶之间的光学性质差别很小； (4) 晶粒较小而均匀； (5) 晶体对入射光的选择吸收很小； (6) 能获得光洁度高的表面。

  4. 消除了杂质和空隙造成的吸收和散射时,透光性：消除了杂质和空隙造成的吸收和散射时,透光性： 多晶体厚度 多晶体、微气孔折射率 影响透明度的主要因素： 晶粒尺寸；气孔率；气孔尺寸大小等。 几种透明陶瓷材料主要工艺及性质见表9.18，自己看看。 微孔有效厚度 平均直径 吸收系数

  5. 2.工艺原理及其影响透光率的因素 以A12O3为例,说明透明氧化物陶瓷的生产工艺原理: • 影响A12O3烧结的主要因素是体积扩散。倘若在烧结过程中晶粒生长过快, 就会产生晶界裂缝，许多的气孔被晶粒包围。 • 当晶粒生长速度>气孔移动速度时，晶体内部形成的气孔被限制在其内而不易被排除，这些会影响材料的透明度。 (1) 加入适量的MgO，形成MgO·A12O3尖晶石相, 在A12O3晶界表面析出，可促使晶界衰退，此外MgO在高温下比较容易蒸发，能防止气孔封闭。同时，在烧结过程中晶界气孔会增多，限制晶粒的长大; 可见MgO的加入，对调整材料透光率的作用是很大的。 • 一般加入0.1～0.5％，过高会出现第二相。

  6. （2）气孔直径d对T的影响 当λ～d相当时，光透过率T最小； 透明Al2O3：晶粒大小约为25m，比较均匀， 气孔半径0.5～1.0m，气孔率<0.1％； 热压烧结透明Al2O3：晶粒尺寸：1～2m，大小不均， 气孔半径约0.1m，紫外光的透光性差。 （3）烧结气氛对T的影响 在H2中烧结，H2会渗入坯体，它在封闭气孔内的扩散速度比其他气孔扩散速度大，易扩散通过A12O3坯体，气孔比较容易排除，从而提高透光率。

  7. 图9.7.2 光波长与Al2O3瓷的 直线透过率关系 图9.7.1 MgO添加量对透过率的影响

  8. 3.制备工艺 （1） 工艺流程有两种： A. 常温下成型，高温(1700~1900℃)烧结； B. 热压成型烧结（1500℃，3.92×106Pa热压成型）。 （2）生产方法 3N高纯超细Al2O3粉料；也可用硫酸铝铵经高温分解制备: Al2(NH4)2(SO4)4·24H2O 100~200℃ Al2 (SO4)3(NH4)2SO4·H2O＋23H2O Al2 (SO4)3(NH4)2SO4·H2O 500~600℃ Al2 (SO4)3＋2NH3＋SO3＋2H2O  Al2 (SO4)3800~900℃ Al2O3＋3SO3

  9. 成型方法：注浆法、等静压法； • 浆料法：pH≈4，流动性较好。成型后坯的密度若低于理论值的85％，则难以获得良好的透明陶瓷； • 预烧：1300℃，—Al2O3 部分转化—Al2O3，还含部分 • — Al2O3，具有较大的活性，可促进烧结； • 高温烧结： 1700～1900℃，在H2 or 真空中进行； • 热压法更为理想，可在1500℃，3.92×10MPa条件下得到透明Al2O3瓷，光学清晰度和力学强度均较高。

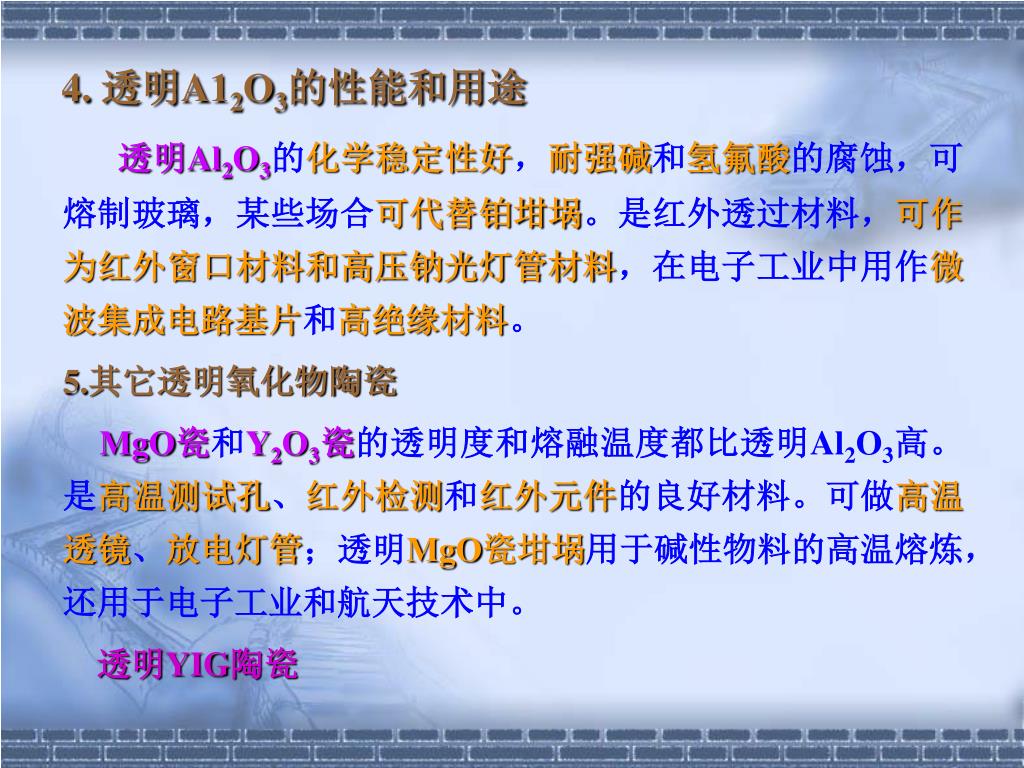

  10. 4. 透明A12O3的性能和用途 透明Al2O3的化学稳定性好，耐强碱和氢氟酸的腐蚀，可熔制玻璃，某些场合可代替铂坩埚。是红外透过材料，可作为红外窗口材料和高压钠光灯管材料，在电子工业中用作微波集成电路基片和高绝缘材料。 5.其它透明氧化物陶瓷 MgO瓷和Y2O3瓷的透明度和熔融温度都比透明Al2O3高。是高温测试孔、红外检测和红外元件的良好材料。可做高温透镜、放电灯管；透明MgO瓷坩埚用于碱性物料的高温熔炼，还用于电子工业和航天技术中。 透明YIG陶瓷

  11. 四、非氧化物高温陶瓷 主要为Ⅱ一Ⅲ族、Ⅲ一Ⅶ付族、第Ⅷ族、镧系、锕系等元素与B、C、N、P、S等的化合物以及这些非金属之间的互化物。 1.碳化硅陶瓷（SiC，silicon carbide ceramics） （1）结构 —SiC ，六方晶系，高温稳定型 两种晶型 —SiC，等轴晶系，低温稳定型 Si与C原子以共价键结合，每一种原子都以紧密圆球排列，互相占据对方四面体空隙，形成牢固紧密的结构。 —SiC 2100℃，开始—SiC，2400℃转变迅速。

  12. （2）生产工艺 石英、碳和锯末装在电弧炉里合成： SiO2+3C SiC+2CO 1700℃～1900℃ 生成SiO或SiCO 1900～2000℃，还原成SiC，β一SiC和—SiC的混合物. 烧结 按烧结条件分为常压烧结、热压烧结、反应烧结和高温等静压烧结等。 此外，还可利用化学气相沉积(CVD)法制备碳化硅陶瓷薄膜。沉积温度可在1200～1800℃范围内变化。碳化硅陶瓷薄膜不仅可作为耐磨涂层或抗氧化涂层，也可用作敏感材料和制作半导体器件。

  13. 碳化硅陶瓷的性能与制备工艺和组成结构密切相关。其常温性能和高温力学性能(高温强度、高温蠕变等)是目前已知陶瓷材料中最好的。碳化硅陶瓷的性能与制备工艺和组成结构密切相关。其常温性能和高温力学性能(高温强度、高温蠕变等)是目前已知陶瓷材料中最好的。 • 热压烧结和无压烧结的碳化硅陶瓷高温强度可一直维持到1600℃基本不变，高温抗弯强度也是陶瓷材料中最高的，且抗氧化性和耐热耐磨性好，因此是大于1500℃的良好结构材料。

  14. 碳化硅陶瓷可用于制造火箭尾气喷管，燃烧室内衬、燃气轮机轴承和叶片，用SiC与Si3N4结合的材料可制成大型燃气轮机第一级叶片；碳化硅陶瓷可用于制造火箭尾气喷管，燃烧室内衬、燃气轮机轴承和叶片，用SiC与Si3N4结合的材料可制成大型燃气轮机第一级叶片； • 此外还可制成热电偶导管、炉管、隔焰板和电热材料等。利用SiC的半导体特性还可制造避雷器的阀片等。

  15. 图9.7.3 六方氮化硼 2.氮化硼陶瓷(boron nitride ceramics) （1）结构、性能和用途 A. 六方—BN 将石墨结构中的C原子用B和N原子取代，便得到六方—BN，为六方层状结构，如图9.7.3所示。其性质也与石墨相近，但层与层之间的结合力较石墨强，电阻也较大。 六方—BN的硬度较低，容易加工，具有自润滑性，可作高温轴承。在超高压下其性能稳定，是良好的传递高压强的介质材料。

  16. B. 立方—BN 六方—BN Mg 立方—BN 1500～2000℃ 6~9万atm • 优良的超硬材料； • 导热系数与不锈钢相当，900℃以上超过BeO，并且随温度的变化其导热系数变化不大； • 热稳定性好，可在1500℃到常温的急变温度条件下使用; • 介电常数和介质损耗小，高温介电强度高，到2000℃仍然是绝缘体，又是热的良导体； ∴立方—BN既是优良的超硬材料，又是理想的高温绝缘和散热材料！

  17. （2）生产工艺 A. 合成原料，有两种方法： Ⅰ.用B2O3或Na2B4O7（硼砂）与氨或尿素反应生成BN： B2O3 + 2NH3 2BN+3H2O B2O3+CO(NH2)2 2BN+2H2O+CO2 Na2B4O7+2CO(NH2)22500~3000℃ 4BN+4H2O+2CO2+Na2O Ⅱ. 将B2O3与碳混合，在NH3或N2中加热生成BN： B2O3+3C+N2 2BN+3CO 20 min

  18. B.成型和烧结 (三种方法) (1) 冷压法：将BN粉等静压成型，在1700～2000℃烧结，得到的产品密度低，一般不超过1.2g/cm3，在原料中加入适量的B2O3，产品密度可达1.8 g/cm3，在炉内保持2～10MPa的氮气氛也可提高密度; (2) 热压法：将BN粉在4×10MPa、2000℃条件热压，一般加1～3％的添加剂(如氧化物、氮化物等)可提高产品密度，达到2g/cm3； (3)气相反应法：将BCl4与NH3两种气体在1450～2300℃流经石墨模具，则在其表面聚集BN，最后形成BN陶瓷产品。这种方法得到的材料纯度高，晶体取向性强、致密，2.20～2.25 g/cm 3，接近晶体密度2.270g／cm3。

  19. BN陶瓷具有优异的电绝缘性、耐热性、高导热性、能吸收中子、透微波和红外光，高温润滑性和机械加工性能好等突出优点；BN陶瓷具有优异的电绝缘性、耐热性、高导热性、能吸收中子、透微波和红外光，高温润滑性和机械加工性能好等突出优点； • 在非氧化气氛中可安全使用到2000℃； • 是目前发展较快、应用较广泛的一种氮化物陶瓷！

  20. 谢 谢！
