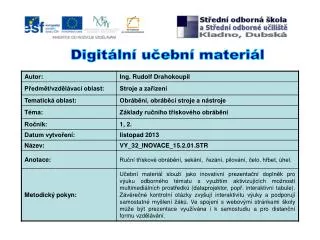

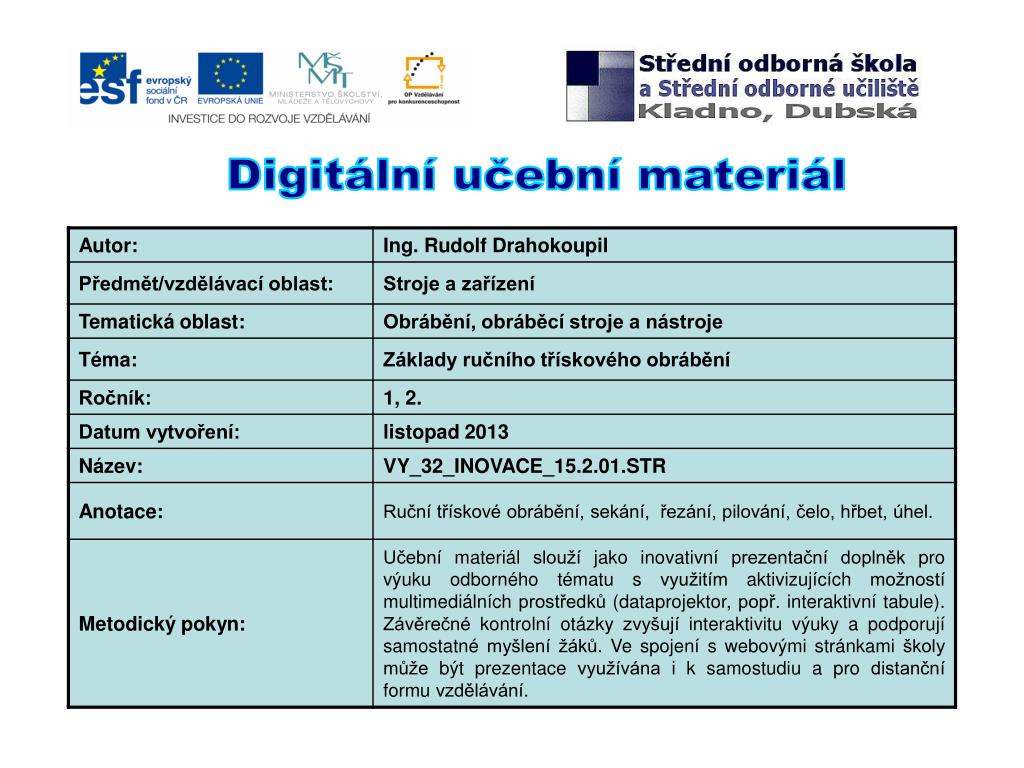

  1. Digitální učební materiál

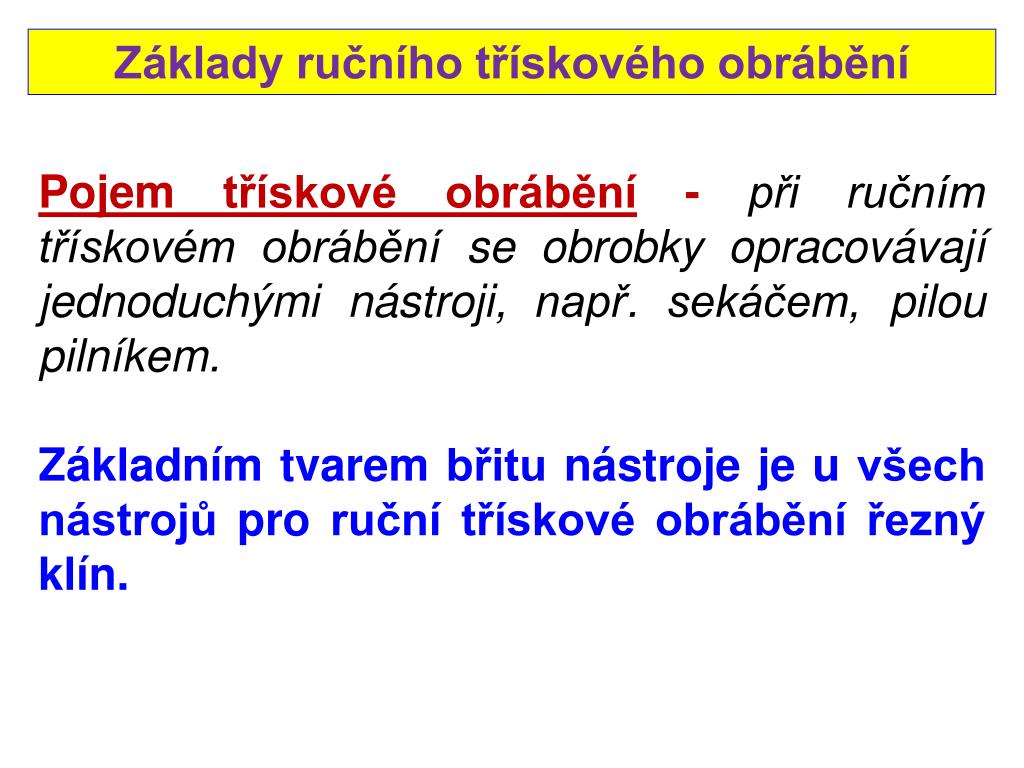

  2. Základy ručního třískového obrábění Pojem třískové obrábění -při ručním třískovém obrábění se obrobky opracovávají jednoduchými nástroji, např. sekáčem, pilou pilníkem. Základním tvarem břitu nástroje je u všech nástrojů pro ruční třískové obrábění řezný klín.

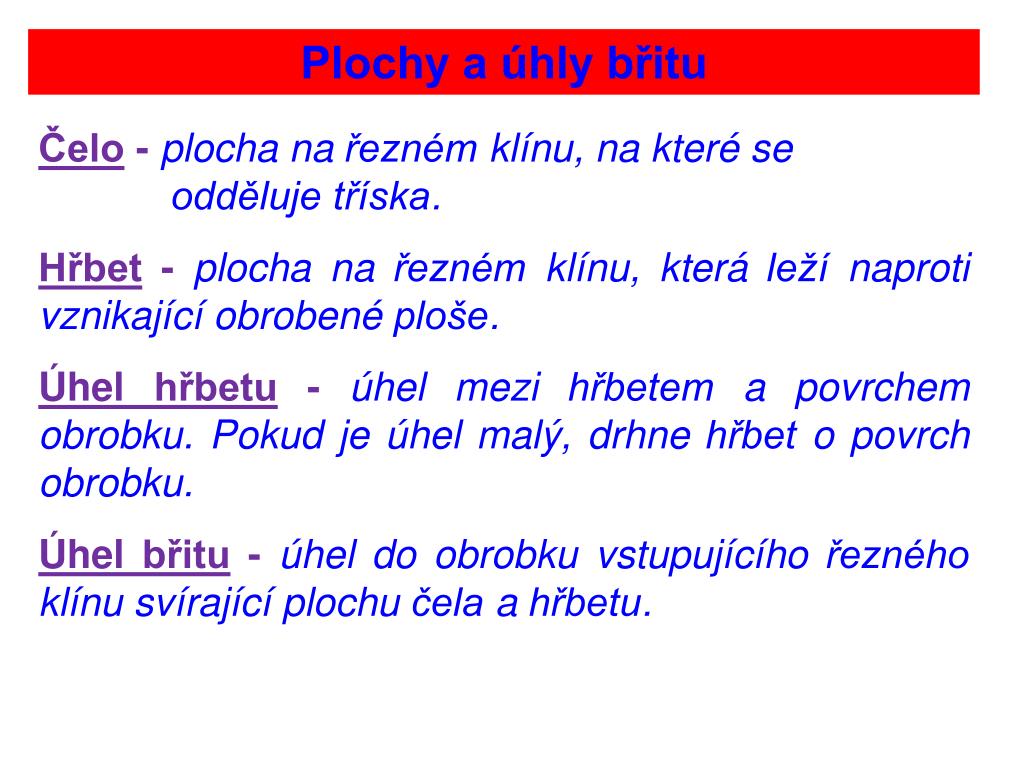

  3. Plochy a úhly břitu Čelo - plocha na řezném klínu, na které se odděluje tříska. Hřbet - plocha na řezném klínu, která leží naproti vznikající obrobené ploše. Úhel hřbetu - úhel mezi hřbetem a povrchem obrobku. Pokud je úhel malý, drhne hřbet o povrch obrobku. Úhel břitu - úhel do obrobku vstupujícího řezného klínu svírající plochu čela a hřbetu.

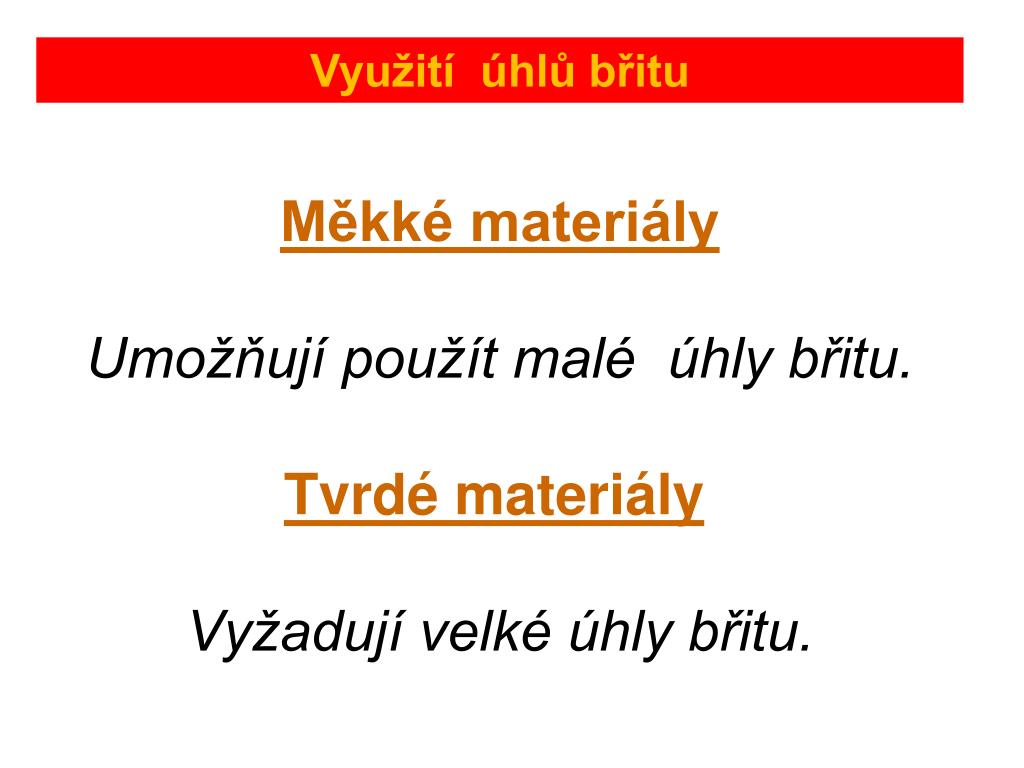

  4. Využití úhlů břitu Měkké materiály Umožňují použít malé úhly břitu. Tvrdé materiály Vyžadují velké úhly břitu.

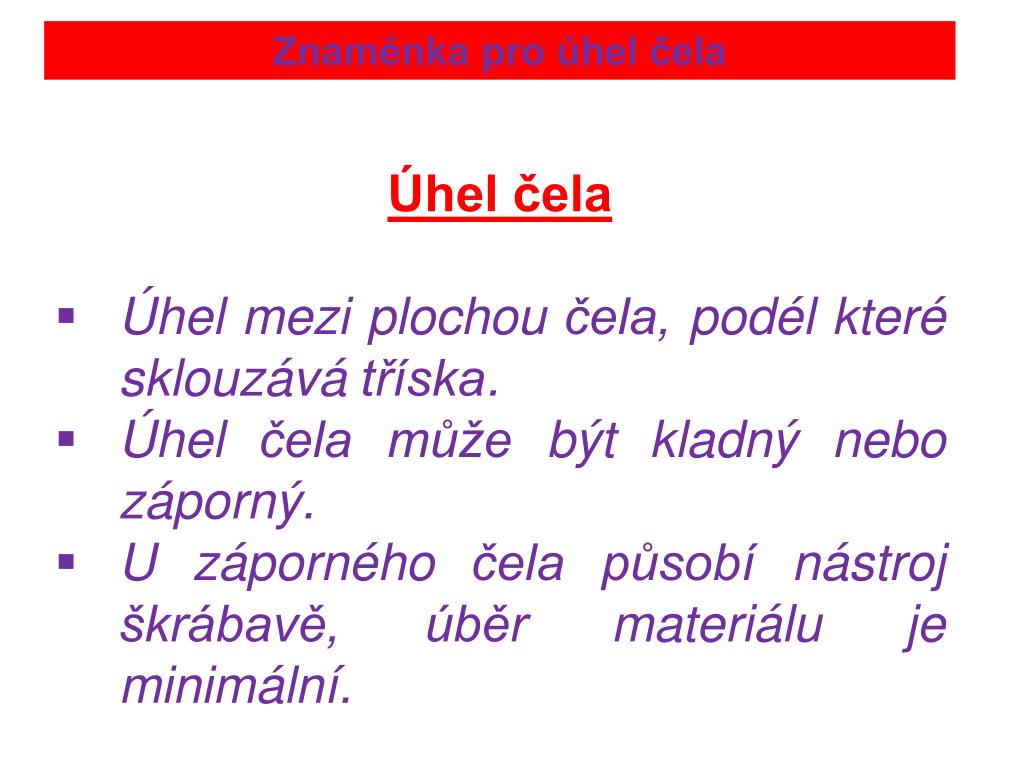

  5. Znaménka pro úhel čela • Úhel čela • Úhel mezi plochou čela, podél které sklouzává tříska. • Úhel čela může být kladný nebo záporný. • U záporného čela působí nástroj škrábavě, úběr materiálu je minimální.

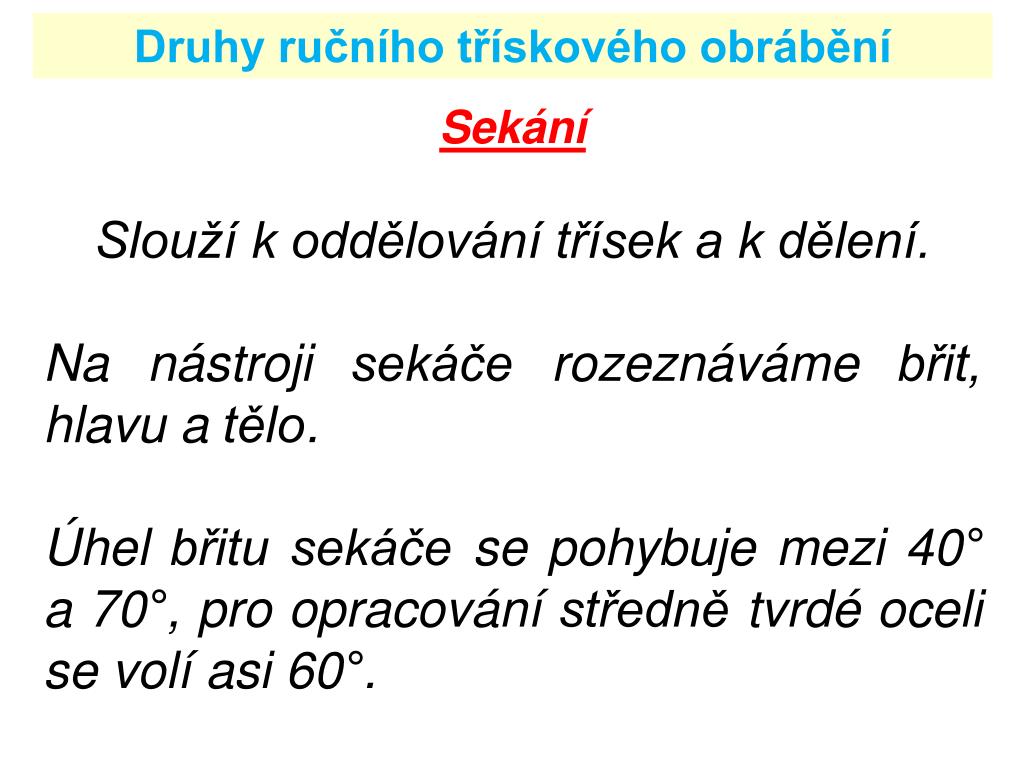

  6. Druhy ručního třískového obrábění Sekání Slouží k oddělování třísek a k dělení. Na nástroji sekáče rozeznáváme břit, hlavu a tělo. Úhel břitu sekáče se pohybuje mezi 40° a 70°, pro opracování středně tvrdé oceli se volí asi 60°.

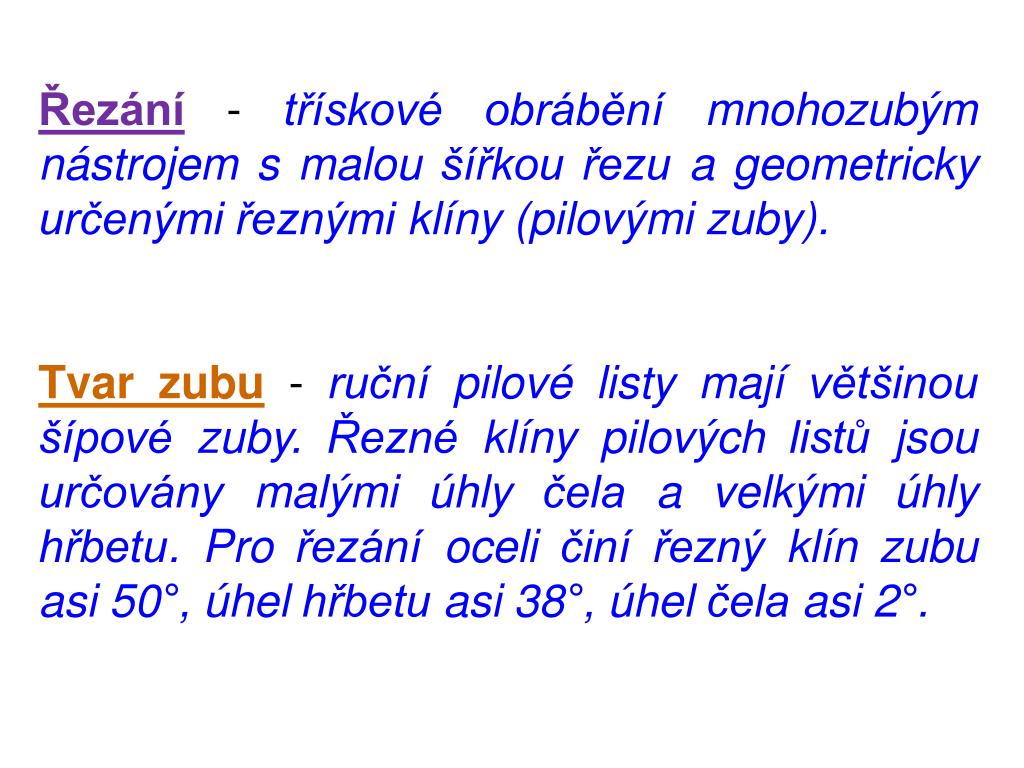

  7. Řezání - třískové obrábění mnohozubým nástrojem s malou šířkou řezu a geometricky určenými řeznými klíny (pilovými zuby). Tvar zubu- ruční pilové listy mají většinou šípové zuby. Řezné klíny pilových listů jsou určovány malými úhly čela a velkými úhly hřbetu. Pro řezání oceli činí řezný klín zubu asi 50°, úhel hřbetu asi 38°, úhel čela asi 2°.

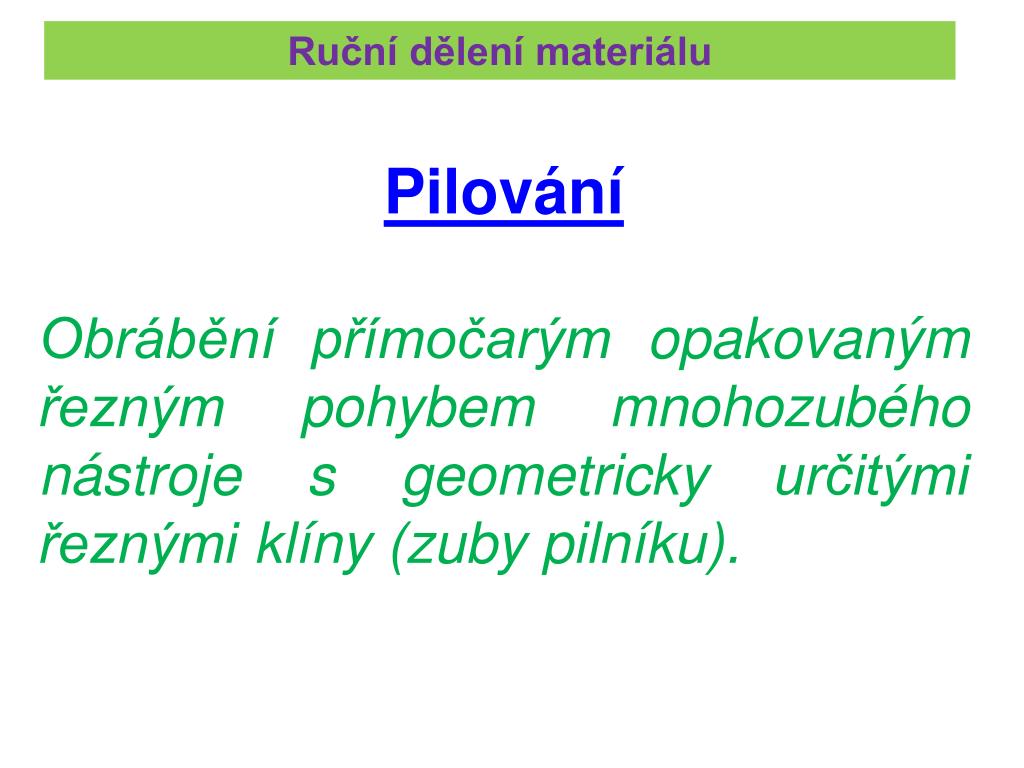

  8. Pilování Obrábění přímočarým opakovaným řezným pohybem mnohozubého nástroje s geometricky určitými řeznými klíny (zuby pilníku). Ruční dělení materiálu

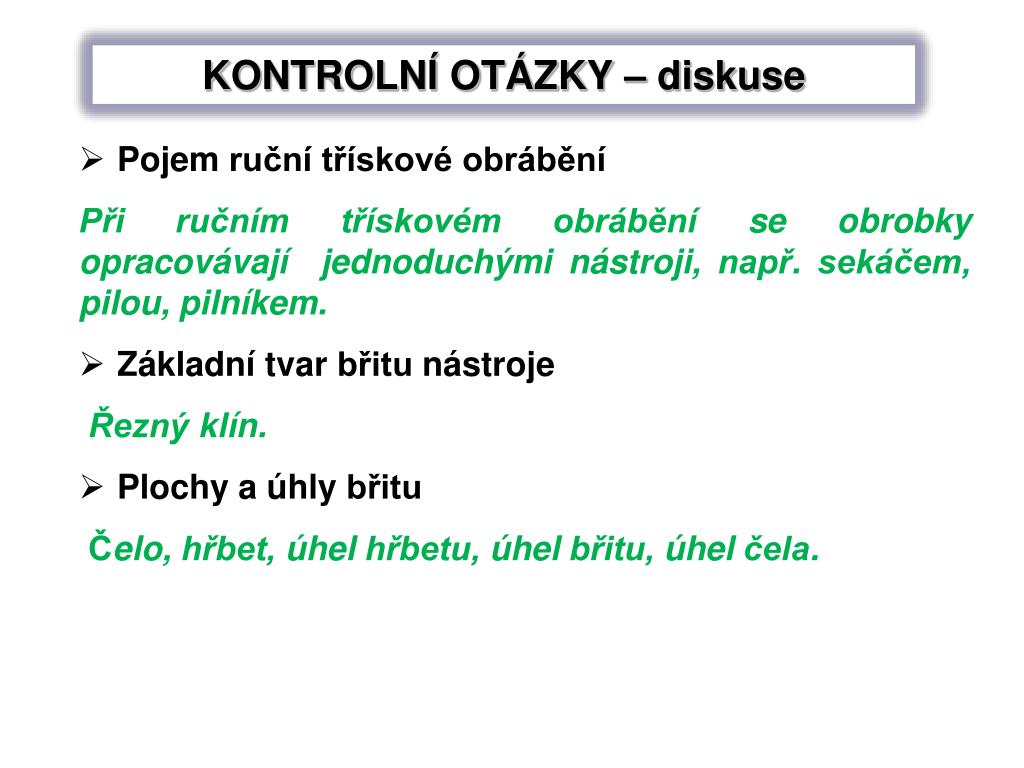

  9. KONTROLNÍ OTÁZKY – diskuse • Pojem ruční třískové obrábění • Při ručním třískovém obrábění se obrobky opracovávají jednoduchými nástroji, např. sekáčem, pilou, pilníkem. • Základní tvar břitu nástroje • Řezný klín. • Plochy a úhly břitu • Čelo, hřbet, úhel hřbetu, úhel břitu, úhel čela.

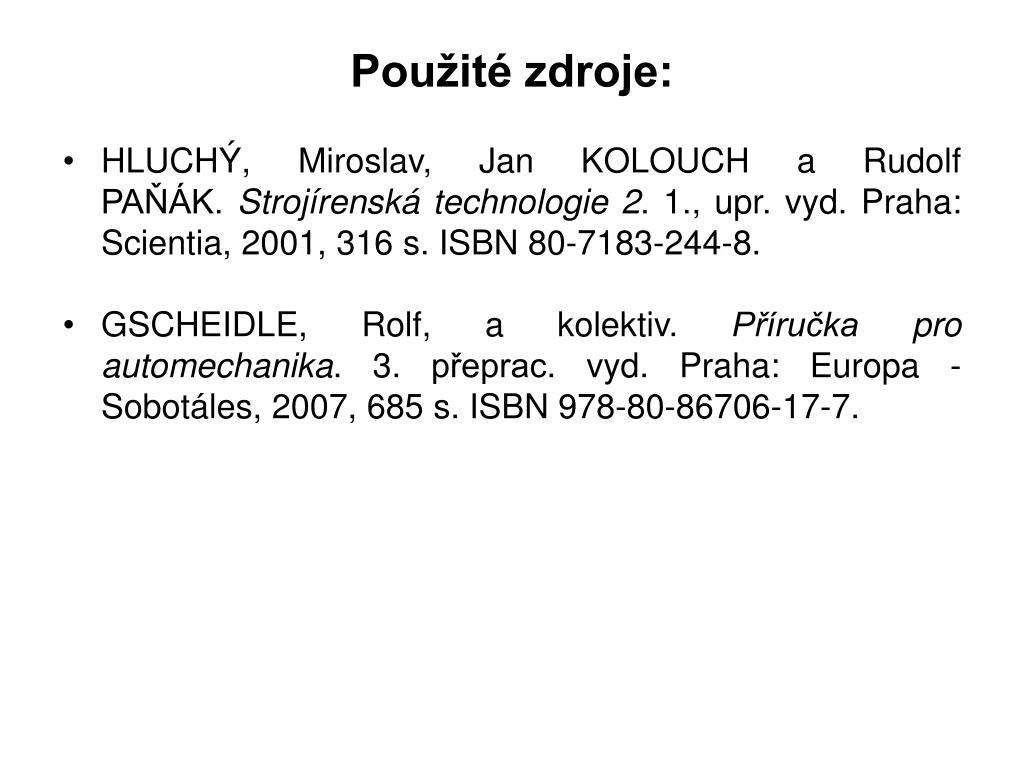

  10. Použité zdroje: • HLUCHÝ, Miroslav, Jan KOLOUCH a Rudolf PAŇÁK. Strojírenská technologie 2. 1., upr. vyd. Praha: Scientia, 2001, 316 s. ISBN 80-7183-244-8. • GSCHEIDLE, Rolf, a kolektiv. Příručka pro automechanika. 3. přeprac. vyd. Praha: Europa - Sobotáles, 2007, 685 s. ISBN 978-80-86706-17-7.
