Ультразвуковые накладные расходомеры Flexim для измерения расхода жидкостей и газов

2. Ультразвуковые накладные расходомеры Fleximдля измерения расхода жидкостей и газов Жуйков И.А. ЗАО Теккноу, Москва

3. ЗАО «Теккноу» Была основана в 1995 году в Санкт-Петербурге. Компания оснащает предприятия: • Метрологическим оборудованием; • Контрольно-измерительными приборами; • Оборудованием для неразрушающего контроля; Теккноу – надёжный партнер • Более 16 лет на рынке; • Более 60 сотрудников; • Компания постоянно развивается, предоставляя клиентам новые направления и возможности для сотрудничества.

4. Преимущества работы с нами: • Сервисный центр, гарантия, тех. поддержка; • Обучение, шеф-монтаж; • Сеть филиалов по России и в Казахстане; • Гибкие схемы оплаты; • Тестовая эксплуатация;

5. Ультразвуковые накладные расходомеры жидкости и газа серии FLUXUS • Производитель: Flexim (Германия) • Измерение: • объемного расхода; • массового расхода; • теплового расхода; • скорости потока; • Наличие Сертификатов Госстандарта и Разрешений ФС экологического, технологического и атомного надзора. • Межповерочный интервал 4 года. Fluxus ADM F601

6. Преимуществанакладных расходомеров • Независимость от среды и давления; • Быстрый и экономичный монтаж/демонтаж; • Нет вмешательства в трубопровод; • Нет протечек трубопровода; • Нет необходимости прерывать процесс при установке/демонтаже; • Использование всего двух типов датчиков позволяет перекрыть практически все стандартные размеры трубопроводов; • Малые затраты для использования на трубах больших диаметров; • Двунаправленное измерение расхода.

7. Ультразвуковые методы измерения расхода Доплеровский метод Звуковые волны отражаются от движущихся частиц в жидкости; Скорость движения частиц вызывает сдвиг частоты отражённого сигнала; Время-импульсный метод Первый сигнал передаётся по потоку; Второй сигнал передаётся против потока; Измеряется разница времени прохождения прямого и обратного импульсов; Разница времени прохождения позволяет рассчитать скорость потока и объёмный расход;

8. Исполнение вторичного преобразователя • Стационарное • Стационарное, взрывозащищенное • Переносное

9. Работа в жёстких условиях окружающей среды Задача: как защитить оборудование от суровых условий (НПЗ, платформы, применения в пустыне и в Арктике) ? Решение: Защитный корпус и специальный дизайн кабеля, устойчивый к коррозии.

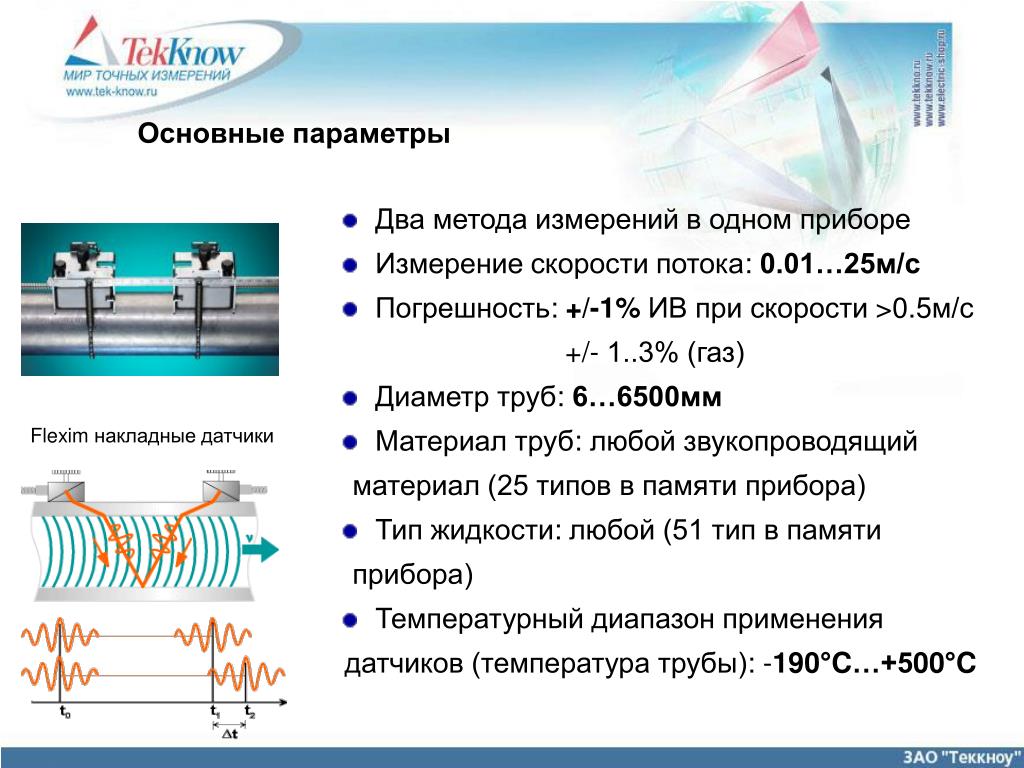

10. Основные параметры • Два метода измерений в одном приборе • Измерение скорости потока: 0.01…25м/с • Погрешность: +/-1% ИВ при скорости >0.5м/с • +/- 1..3% (газ) • Диаметр труб: 6…6500мм • Материал труб: любой звукопроводящий • материал (25 типов в памяти прибора) • Тип жидкости: любой (51 тип в памяти • прибора) • Температурный диапазон применения • датчиков (температура трубы): -190°C…+500°C Flexim накладные датчики

11. Точность приборов Чем подтверждается точность измерений? Комплект датчиков проходит калибровку по 7-и точкам на проливной установке. Калибровочная информация записывается в индивидуальном электронном чипе. Откалиброванные датчики способны обеспечивать высокоточные измерения с дрейфом нуляменее 0,005 м/с.

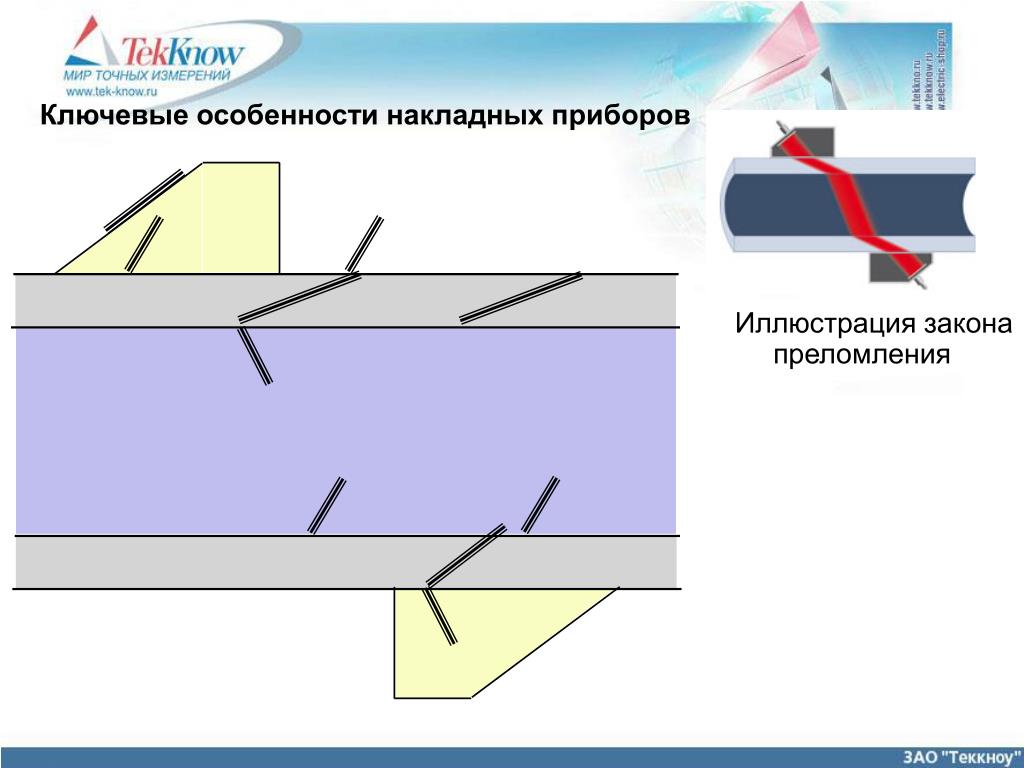

12. Ключевые особенности накладных приборов • Иллюстрация закона преломления

13. Составляющие погрешности накладного метода измерений Формула вычисления расхода Состояние потока Геометрия трубы Акустика Измерение времени и вычисления

14. Работа в меняющихся условиях измерения Проблема: Меняющаяся температура воздуха и измеряемой средывызывает изменение акустического коэффициента Стандарт ANSI/ASME MFC-5M-1985 (R2001) описывает это явление керосин@ 45°C измерениебез температурной компенсации измерениес температурнойкомпенсацией Решение: Расходомеры FLEXIM работают с температурной компенсацией и соответствуют стандарту.

15. Работа в реальных условиях : Проблема: Максимальная точность достигается при установке в идеальных условиях. Что делать, если в реальности условия не идеальны? Решение: Многолучевые схемы и схемы с несколькими датчиками; Объёмный расход рассчитывается исходя из предположения, что профиль скоростей потока установившийся и осесимметричный. Неидеальный профиль потока ухудшает точность.Отклонения могут быть компенсированы: • несколькими датчикамиили измерениями в несколько проходов; • калибровкой на месте (если есть возможность сличения с эталоном);

16. Работа с горячими и холодными жидкостями Проблема: как измерить расход горячей (до500°C) или холодной (до-190°C) среды без повреждения преобразователей? Решение: специально разработанная и запатентованная система волноводов WI; позволяющая держать датчики на удалении от трубы и не перегревать их; система также пригодна и для очень холодных труб;

17. ОАО «Славнефть-ЯНОС», расход воды Внедрение. Март 2013

18. ОАО «Славнефть-ЯНОС», расход мазута Внедрение. Апрель 2013

19. ОАО «Газпромнефть-МНПЗ», расход обезвоженной нефти

20. ОАО «Газпромнефть-МНПЗ», расход расплавленной серы

21. ОАО «Газпромнефть-МНПЗ», расход расплавленной серы

22. ОАО «Газпромнефть-МНПЗ», расход горячего гудрона (300°С)

23. ООО «Лукойл-ПНОС» Измерение расхода тяжёлого газойля, диаметр 600 мм, температура 380°C.

24. ООО «Лукойл-ПНОС» Измерение расхода разогретых тяжёлых нефтяных остатков, диаметр 159 мм, температура 300°C.

25. Шатурская ГРЭС (г. Шатура). Циркводовод. D=1700 мм

26. Положительные отзывы

27. Положительные отзывы

28. Положительные отзывы

29. Знак качества Ростест
