進氣系統機件認識

1. 進氣系統機件認識

2. 進氣系統機件認識 一、進氣系統（噴射引擎） 進氣系統是由空氣濾清器、空氣流量計、節氣門 體、進氣總管、進氣岐管等組成。 進氣總管、進氣岐管、 歧管壓力感知器 空氣流量計 節氣門體、 節氣門位置感知器 空氣濾清器

3. 進氣系統機件認識 二、進氣系統各部機件認識（噴射引擎） （一）進氣總管與進氣岐管 1. 進氣岐管的功用： 為均勻分配空氣或混合氣進入汽缸。 2. 進氣總管： 需有相當的空間，以緩和空氣的脈動。 進氣岐管 進氣總管

4. 進氣系統機件認識 二、進氣系統各部機件認識（噴射引擎） （二）歧管壓力感知器（manifold absolute pressure sensor，MAP） 岐管壓力感知器用來測量進氣岐管壓力，將進氣岐管內的壓力變化轉換成訊號傳送給電腦，配合引擎轉速，做為基本噴射量的依據。 歧管壓力感知器的安裝位置

5. 進氣系統機件認識 二、進氣系統各部機件認識（噴射引擎） （三）空氣濾清器（air filter） 過濾空氣中的雜質，避免進入汽缸中造成磨損。 空氣濾清器

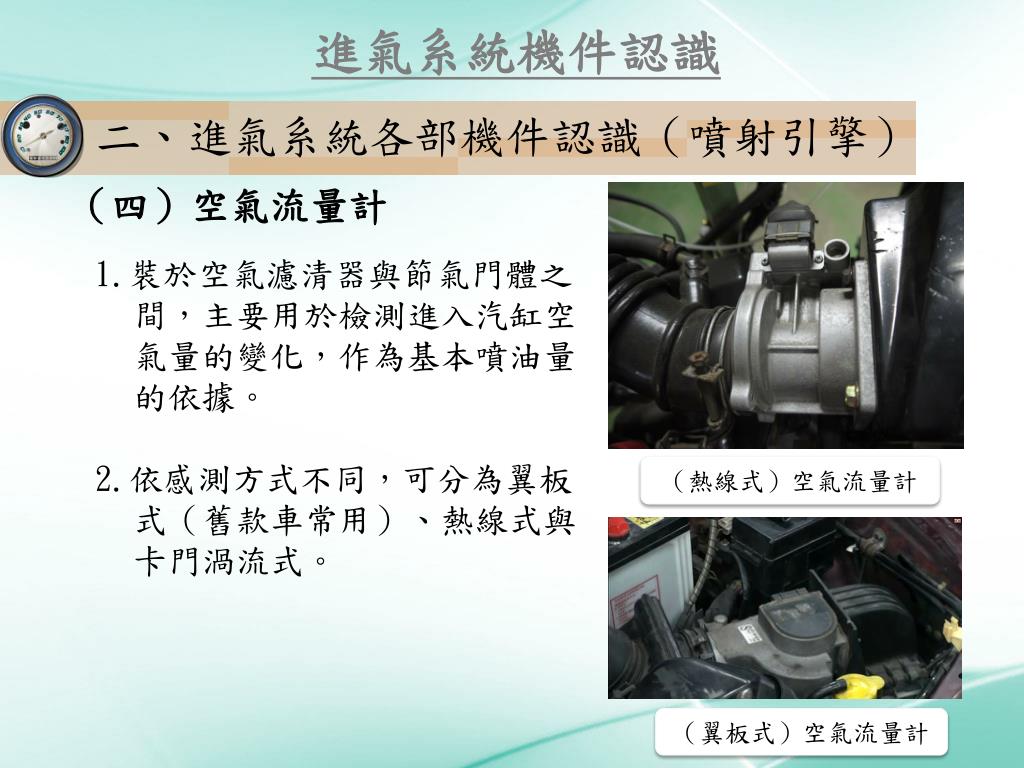

6. 進氣系統機件認識 二、進氣系統各部機件認識（噴射引擎） （四）空氣流量計 1.裝於空氣濾清器與節氣門體之間，主要用於檢測進入汽缸空氣量的變化，作為基本噴油量的依據。 2.依感測方式不同，可分為翼板式（舊款車常用）、熱線式與卡門渦流式。 （熱線式）空氣流量計 （翼板式）空氣流量計

7. 進氣系統機件認識 二、進氣系統各部機件認識（噴射引擎） （五）節氣門體 • 安裝位置：節氣門體安裝在空氣流量計與進氣總管間的進氣管上。 • 2. 常見的引擎節氣門連接駕駛室的油門踏板，使進氣通道改變，以操空引擎運轉的狀況。 節氣門體

8. 進氣系統機件認識 二、進氣系統各部機件認識（噴射引擎） （六）節氣門位置感知器 電子式節氣門位置感知器 節氣門位置感知器安裝於節氣門室，由節氣門軸控制，用來測定節氣門開度。 節氣門位置感知器可分為開關型與線性型兩種。 熱線式節氣門位置感知器

9. 進氣系統機件認識 二、進氣系統各部機件認識（噴射引擎） （七）怠速控制閥（idle air valve，IAC閥 ） 在冷引擎溫車時用來增加空氣旁通道，以提高引擎轉速、縮短溫車時間。 節氣門體旁均裝有空氣閥 或是怠速控制閥。

10. 進氣系統機件認識 二、進氣系統各部機件認識（噴射引擎） （八）進氣溫度感知器（Intake air temperature sensor，IAT ） 用來測定吸入的空氣溫度，通常安裝於空氣濾清器附近。 將空氣溫度變化轉成電壓訊號給電腦，以作為修正噴射量的參考。

11. 進氣系統機件認識 二、進氣系統各部機件認識（噴射引擎） （八）進氣溫度感知器（Intake air temperature sensor，IAT ）

12. 進氣系統機件認識 二、進氣系統各部機件認識（噴射引擎） （八）進氣溫度感知器（Intake air temperature sensor，IAT ）

13. 進氣系統機件認識 三、進氣系統的作用流程 進氣溫度 感知器 節氣門位置感知器 空氣由空氣濾清器經過空氣流量計，進入節氣門體（節氣門溫度感知器）、進氣總管、進氣岐管（岐管壓力感知器）後，再進入汽缸。 空氣 濾清器 進氣 軟管 節氣 門體 進氣 岐管 進氣 總管 空氣流量計 空氣 怠速控制閥 汽缸 （L型，空氣流量）進氣系統的作用流程圖

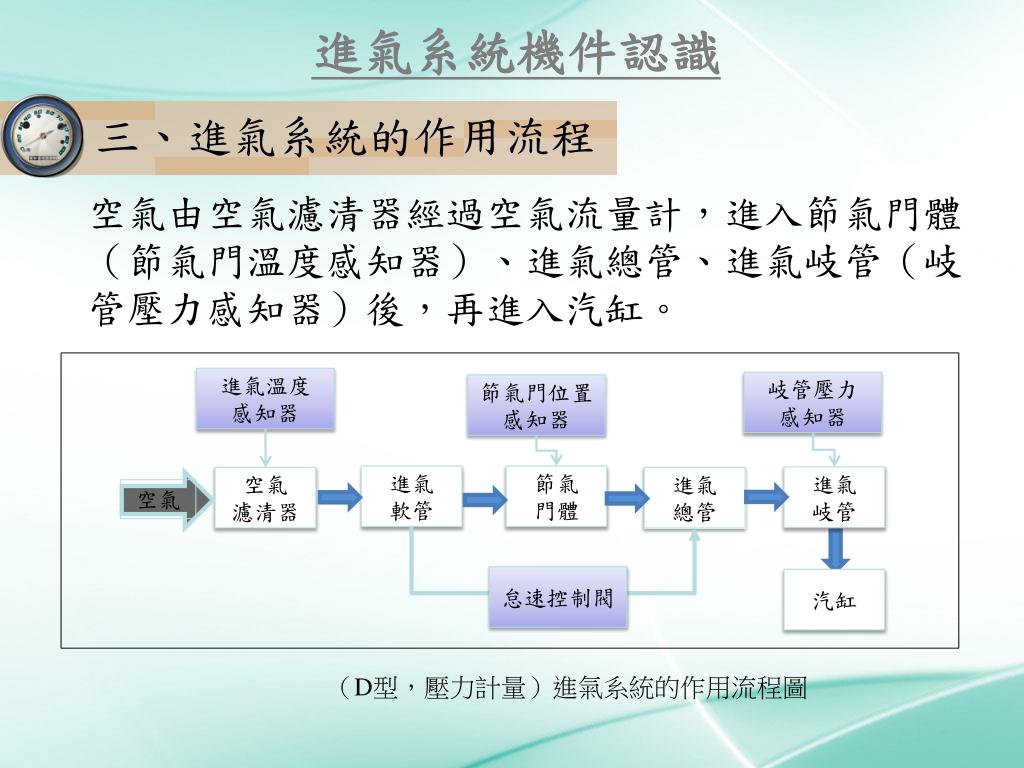

14. 進氣系統機件認識 三、進氣系統的作用流程 空氣由空氣濾清器經過空氣流量計，進入節氣門體（節氣門溫度感知器）、進氣總管、進氣岐管（岐管壓力感知器）後，再進入汽缸。 空氣 進氣溫度 感知器 岐管壓力 感知器 節氣門位置感知器 進氣 軟管 節氣 門體 進氣 岐管 空氣 濾清器 進氣 總管 怠速控制閥 汽缸 （D型，壓力計量）進氣系統的作用流程圖
