一、轮系 （一）定义在主动轴和从动轴之间所采用的一系列齿轮传动系统

（二）轮系功用 II I 1.获得很大的传动比一对齿轮，i5-7 轮系，i=10000 2.较远距离的传动 3.改变从动轴转向 4.得到多种传动比主动轴Ⅰ:1’及2’固定在上，从动轴Ⅱ:齿轮1、2为一整体，在轴Ⅱ上滑动 1与1’或2与2’啮合时，轴Ⅱ得两种不同的传动比

5.合成或分解运动 汽车转弯：发动机传到齿轮5的运动以不同的速度分别传递给左右两个车轮，齿轮4中心轮1 蜗轮5  H 这两个运动经齿轮系合成后齿轮3输出

（三）轮系分类 定轴轮系周转轮系

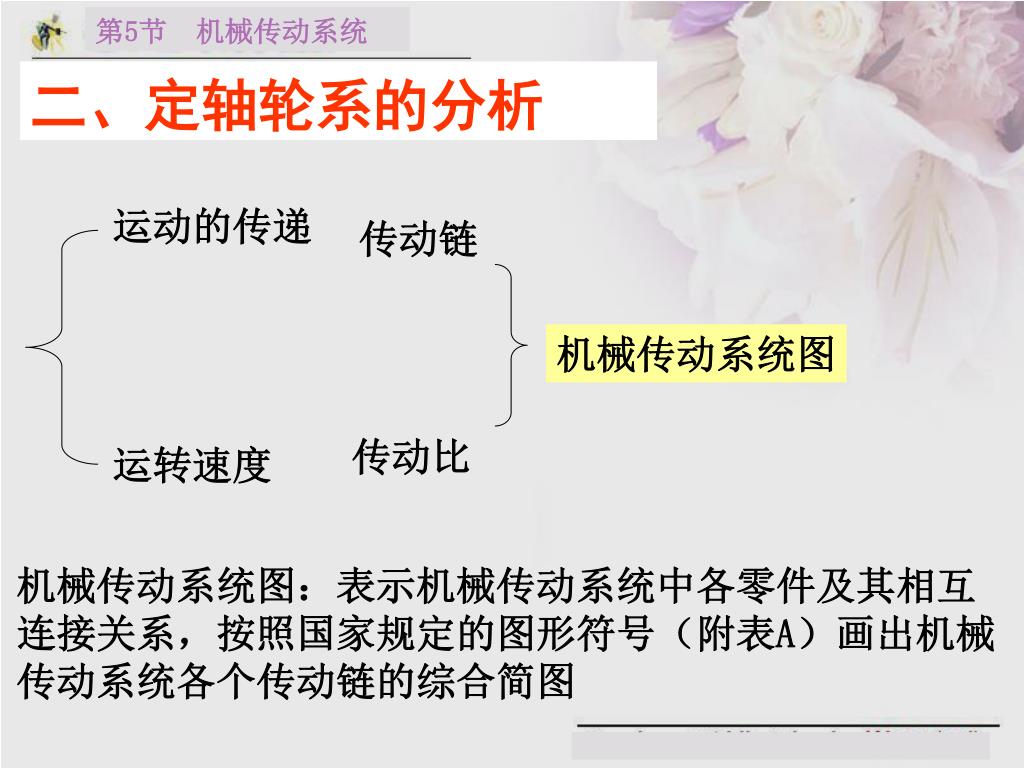

二、定轴轮系的分析 运动的传递传动链机械传动系统图传动比运转速度机械传动系统图：表示机械传动系统中各零件及其相互连接关系，按照国家规定的图形符号（附表A）画出机械传动系统各个传动链的综合简图

铣床传动系统图

（一）运动的传递 8 7 9 6条传动链 1轴 2轴 7轴主动轴 4轴 3轴 9轴 6轴 5轴 8轴

（二）各齿轮的运动情况 III I IV II V 通过传动比计算各轴的转速 1.一对齿轮的传动比大小方向正号：表示转向相同（用于内啮合）负号：表示转向相反（用于外啮合） II轴2=-1z1/z2 III轴3= 2’z2’/z3= 2z2’/z3 IV轴4= -3’z3’/z4= 3z3’/z4 I轴与V轴相反 V轴5= -4z4/z5

2.多对齿轮（轮系）的传动比 若已知1，直接求5 n指所有外啮合轮齿对数

例1：铣床各轴的转速 解：I轴：n1=1440r/min II轴：n1/n2=z2/z1,即n2=z1n1/z2=693.3r/min III轴： n2/n3=z3/z2，即n3=z2n2/z3=16×693.3/39=284.4r/min IV轴： n3/n4=z4/z3 即n4=z3n3/z4 =18×284.4/47=108.9 1r/min V轴： n4/n5=z5/z4 即n5=z4n4/z5 =19×108.9/71=29.1r/min 若由轴1直接求轴V： n1/n5=从动轮齿数/主动轮齿数即1440/n5 =71×47×39×54 /19×18×16×26 =49.4,则n5=29.1r/min

例2:J2203A型胶印机的传动系统图 电机1 带轮2，3，4 轴1 齿轮5，6 收纸滚筒轴II 压印滚筒斜齿轮7 8 9 上橡皮滚筒上印版滚筒齿轮10 齿轮11,12 齿轮18,19 齿轮16,17 串水辊下串墨辊下串墨辊主串墨辊

J2203A型胶印机 电机转速：1450r/min, 带轮2、带轮4直径分别为140，300mm，Z5=21，Z6=88，则收纸链轮轴II的转速？ i24=n2/n4=d4/d2 n4=n2d2/d4=1450140/300=676.67rpm i56=n5/n6=z6/z5 n6=n5z5/z6=676.6721/88=161.5rpm=9688r/h 由电机转速直接求轴II的转速 i26=n2/n6=d4z6/d2z5=30088/14021 n6=161.5rpm 收纸链轮轴端齿轮6与压印滚筒齿端齿轮7啮合,z6=z7=88 压印滚筒的转速为9688r/h,即该机的最高印刷速度为 9688张/h

总结轮系的作用轮系的分析：运动的传递及各轴转速的计算
