时间继电器 JS7-A 系列 -1. JS7-A 空气式时间继电器. 主要技术参数 1. 额定工作电压 380V ，额定发热电流 3A ，额定控制容量 100VA 。 2. 继电器按其所具有延时的与不延时的触头组成可分为如表 1 所列 4 种型。 3. 每种型号的继电器还可分为： 按延时范围可分 0.4s ～ 60s 和 0.4s ～ 180s 两种。 按线圈的额定电压分为： (50Hz)24 、 36 、 110 、 127 、 220 、 380(V) 六种。
E N D

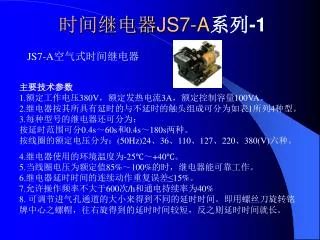

时间继电器JS7-A系列-1 JS7-A空气式时间继电器 主要技术参数1.额定工作电压380V，额定发热电流3A，额定控制容量100VA。2.继电器按其所具有延时的与不延时的触头组成可分为如表1所列4种型。3.每种型号的继电器还可分为：按延时范围可分0.4s～60s和0.4s～180s两种。按线圈的额定电压分为：(50Hz)24、36、110、127、220、380(V)六种。 4.继电器使用的环境温度为-25℃～+40℃。5.当线圈电压为额定值85%～100%的时，继电器能可靠工作。6.继电器延时时间的连续动作重复误差≤15%。7.允许操作频率不大于600次/h和通电持续率为40%8. 可调节进气孔通道的大小来得到不同的延时时间。即用螺丝刀旋转铭牌中心之螺帽，往右旋得到的延时时间较短，反之则延时时间就长。
时间继电器JS系列 JS系列集成电路时间继电器该装置为电力系统继电器保护，用以缩短主保护和后备保护时间级差提供保证
时间继电器JS11系列-1 JS11系列数字式时间继电器 JS11系列数字式时间继电器是JS11系列电动式时间继更新换代产品。它采用先进的数控技术，用集成电路和LED显示器件取供电动机和机械传动系统。JS11系列时间继电器相比。除兼有电动式长延时的优点外，交具有无机械磨损、工作稳定、可靠、精度高；计数清晰悦目、准确直观和结构新颖等优点，广泛用于自动程序控制系统，及各种生产工艺过程的自动控制系统，作为时间控制器件使用。
时间继电器JS11系列-2 三、主要技术参数 1.电源电压：允许在80%～110%额定值内可靠工作。交流50Hz36、48、110、127、220、380V，通常不加注明者为220V，如需其他电压级需特殊电压级，可定制2 4V； 2.功耗：小于3W； 3.装置方式：面板式； 4.延时控制：与交流电源频率同步；直流误差小于0.3%； 5.接点返回时间：小于0.2S； 6.继电器允许操作频率：1200次/h。 7.继电器寿命：10万次以上。 8.输出接点数：不延时接点一对常开常闭转换接点；延时点二对常开常闭转换接点。 9.输出接点容量：交流220V，1A(阻性)，可用于380V，直流28V、2A。
时间继电器JS14A系列-1 JS14A系列晶体管时间继电路JS14A系列晶体管时间继电路为通电延时型，适用于交流50或60赫、电压380伏及以下和直流电压。 220伏及以下的控制电路中作延时元件，按预定的时间接通或开断电路。由于较J S14系列继电器输出接点容量大，因此增加了直流延时型和面板式，并在锁紧装置上也作改进，可广泛用于电力拖动系统，自动程序控制系统以及各种生产工艺过程的自动控制系统中作时间控制用。
时间继电器JS14S系列-1 JS14S系列数显时间继电器JS14S系列数显时间继电器具有延时精度高、延时范围宽、寿命长、功耗小、输出接点容量大、调整方便直观、工作稳定可靠、结构新颖、工艺先进等特点。适用于自动控制系统中作时间控制，它与J S14、JS14P、JS20系列时间继电器兼容，取代换装方便。
时间继电器JS14S系列-2 主要技术参数 1.电源电压:允许在80%～110%额定值内可靠工作。交流50Hz36、 48、110、127、220、380V；直流24V； 2.输出接点数：延时控制接点为两对转换点； 3.输出接点容量：交流220、2.5A；直流28V、5A； 4.电寿命：大于10万次； 5.继电器均能作通电延时控制或断电延时控制； 6.接点返回时间：<0.2s； 7.继电器允许操作频率：1200次/h； 8.延时控制精度：交流与电源同步；直流误差<±0.3%。
时间继电器JS14P系列-1 JS14P系列数字式时间继电器JS14P系列数字式时间继电器具有延时精度高、延时范围 宽、接点容量大、调整方便、工作状态直观、指示精晰明确等特点。可广泛用于程序控制系统，电拖动系统以及在生产工艺过程的自动控制系统中，作为时间控制元件。
时间继电器JS14P系列-2 三、主要技术参数 1.额定控制电源电压：交流50Hz24、36、48、110、127、220V、380；直流1 2、24、48、110、220V； 2.延时误差：整定值小于1s时，延时误差不大于0.05s；整定值大于1s；误差小于±1 %； 3.输出接点数：两对转换接点。 4.输出接点容量：直流30V、5A；交流220V、3A； 5.电寿命：20万次。 6.电源电压允许变化范围：85%～110%的额定电压； 7.直流电纹波系数不应大于6%；
时间继电器JS20系列-1 JS20系列晶体管时间继电器 本系列继电器是全国统一设计产品。与国内同类产品相比，它有通用性、系列性强，工作稳定可靠精度高、延时范围广、输出接点容量较大等特点。 继电器适用于交流50赫、电压380V伏及以下或直流电压110伏及以下的控制电路中，作为控制时间的元件，以延时接通或开断电路。
时间继电器JS □S系列 JS□S系列数显式时间继电器JS11S、JS14S、JS14C、JS11J数显时间继电器是JS14、JS11等的更新换代产品，采用集成电路，L ED数字显示，数字按键开关预置，具有工作稳定可靠、精度高、延时范围广、功耗低、外形美观、安装方便等特点，广泛应用于自动控制中作延时元件用。
时间继电器JSM8系列-1 JSM8、JSM8F、JSM8H系列通断型时间继电器，是具有八十年代国际水平的电子产品。其优点为相对精度，刻度定时线性好，并可作长时间延时之用，该产品设计外型美观大方。JSM8、JSM8F、JSM8H系列产品安装方便，动作可靠，可被广泛应用到各种机电设备的延时保护之中。JSM8H系列产品适用各种机电设备安装方便，动作可靠。 主要技术参数3.1 环境温度：-20℃-+5℃0；3.2 相对温度：＋20℃～≤85%；3.3 工作位置：任意；3.4 电源: 交流AC:50Hz、24V、36V、48V、110V、220V、380V；直流DC:24V、48V、110V、220V；电压允许波动：±10%；3.5 功率消耗：AC≤3V、DC≤1W；3.6重复延时误差：≤1.5%；3.7 重复动作时间间隔：不小于1秒；3.8 触点电寿命：105秒。
时间继电器JSB-10系列-1 JSB-10晶体管时间继电器 主要技术参数1.动作形式：通电延时2.延时范围：1、5、10、30、60、120、180、300、600、900、1800、3600s3.重复误差：≤3%4.触点数量：1组延时转换5.触点容量：AC220V3ACOSφ=16.机械寿命：3*10的六次方7.电寿命： 1*10的五次方8.额定电压：AC380、220、127、110、36V50HzDC24V9.外形尺寸：90*36*12210.安装尺寸：33*311.安装方式：面板式
时间继电器JSF系列-1 JSF系列电子式时间继电器(简称JSF)是引进美国AM-ERACE公司SCF时间继电器国产化的产品。JSF选用国产优质元器件，其主技术性能、外形尺寸和安装尺寸与SCF公司相同。具有延时精度高、延范围宽、可靠性高、寿命长的优点，适用于各种自动化控制电路中。
时间继电器JSF系列-2 结构特性1.JSF的控制电源电压：交流24V、36V、48V、110V、127V、220V、380V七种； 直流24V、36V、48V、110V、127V五种。2.JSF的消耗功率不大于3W。3.电源电压：额定电压的85%～110%；4.延时重复误差小于±1%+10ms；5.电压波动误差小于±3%；6.复位时间：≤0.5s；7.机械寿命：1000×104次；电气寿命：50×104次； 延时型式1.通电延时：接通控制电源，开始延时，达到预定时间执行继电器吸合。2.断开延时：接通控制电源，控制端合闭，则执行继电器立即吸合; 从控制端断开时开始延时，达到预定时间后，执行继电器释放。3.定时吸合：接通控制电源，执行继电器立即吸合，并且在此刻开始延时，达到预定时间后，执行继电器释放。4.循环延时：接通控制电源，执行继电器按预定的时间吸合.释放.吸合循环
时间继电器JSS1系列-1 JSS1电子式时间继电器
时间继电器JSS20系列-1 数字式时间继电器(JSS20)
时间继电器JSS1P系列 JSS1P电子式时间继电器
时间继电器JSS3B/JSS1P1系列 JSS3B、JSS1P1电子式时间继电器是JSS1P系列的派生型产品，具有延时精度高、延时范围宽、寿命长、功耗小、触点容量大、调整方便直观等特点，其外形和安装尺寸与JS11系列时间继电器相同，可直接替代JS11系列，适用于交流50Hz，电压至380V，直流电压24V的控制电路，作为延时元件，可按所预置时间接通或分断电路。
时间继电器JSJ系列 JSJ系列晶体管时间继电器JSJ系列晶体管时间继电器具体积小，重量轻，精度高，寿命长，耐震耐击和耗电少等特点。适用于交流5 0赫、电压380伏及以下或直流电压110伏及以下的控制电路中。
时间继电器JSZ3(ST3P/4P)系列 ST2P、ST3P、ST3PF、ST4P、ST6P、AH2、AH2-YAH3系列超级时间继电器，具有体积小、重量轻、结构紧凑、延时精度高、可靠性好、寿命长等特点。适用于各种高精度，高可靠性自动控制场合作延时控制元件之用。ST3P系列时间继电器是引进日本富士电株式会社全套专有制造技术生产的新颖时间继电器，具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点，适用于各种要求高精度、高可靠性自动化控制的场合作延时控制之用。
时间继电器JSZ6(ST6P)系列 JSZ6(ST6P)系列电子式时间继电器ST6P系列电子式时间继电器，具有体积小、重量轻结构紧凑、延时精度高，可靠性好，寿命长等特点，适用于各种高精度，高可靠性自动控制场合作延时控制之用。
时间继电器JJSB1(JS15)系列-1 JJSB1(JS15)系列晶体管时间继电路JJSB1(JS15)系列晶体管时间继电器适用于交流50赫、电压380伏及以下，或直流2 4伏的控制电路中作时间元件使用。 主要技术参数1.动作形式：通电延时2.延时范围：0.1～1s 1～10s 3～30s 6～60s 12～120s 18～180s3.重复误差：≤3%4.触点数量：延时1转换5.触点容量：AC220V3ACOSφ=16.机械寿命：1*10的六次方7.电寿命： 1*10的五次方8.额定电压：AC380、220、127、110、36VDC24V9.外形尺寸：65*42*10810.安装尺寸：（27*33）-2*φ4.511.安装方式：装置式
时间继电器DS-20(C)/DS-30(C)系列-1 DS－20(C)、DS－30(C)型系列时间继电器DS-20、DS-30系列时间继电器作为辅助元件用于保护及自动装置中，使被控元件达到所需求要的延时。
时间继电器DS-20(C)/DS-30(C)系列-3 1.直流继电器动作电压不大于70%额定电压，带C的直流继电器动作电压不大于7 5%额定电压。 2.交流继电器动作电压不大于85%额定电压。 3.继电器返回电压不小于5%额定电压。 4.主接点延时整定值 误差见表2 5.接点断开容量，在电压不大于220伏，电流不大于1安的直流感性负荷电路( 时间常数不大于5×10-3秒)中，主接点和瞬动接点的断开容量为50瓦。 6.主接点和瞬动接点长期接通电流为5安。
