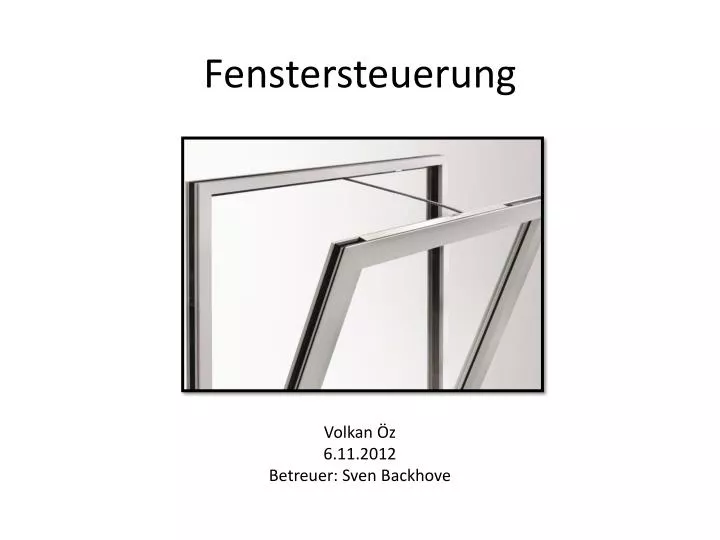

  1. Fenstersteuerung VolkanÖz 6.11.2012 Betreuer: Sven Backhove

  2. Gliederung • Komponenten einer Fenstersteuerung • Motoren • Ansteuerung • Mechanismen • Unsere Idee

  3. Motoren • Gleichstrommotor • Linearmotor • Schrittmotor

  4. Gleichstrommotor • Vorteile: • Hohe Drehzahlen möglich • lineares Übertragungsverhalten • sehr einfache Ansteuerung, Drehzahleinstellung • hohe Überlastfähigkeit  • Nachteile: • Die Bürsten können bei hohen Drehzahlen verschleissen • Maximale Drehgeschwindigkeit wird durch die Bürsten begrenzt • verschleißbehaftet aufgrund mechanischem Kommutator  • vergleichsweise geringe Leistungsdichte  • Verluste (thermisch) entstehen im  Rotor und sind deshalb schwer  abzuführen  • maximale Drehzahl durch mech. Kommutator begrenzt

  5. Linearmotor • Vorteile: • hohe Präzision • wartungsfrei • spielfrei • geringe Stromaufnahme • Nachteile: • teuer • aufwändige Ansteuerung

  6. Linearmotor

  7. Schrittmotor Vorteile: • Kein Positionsgeber notwendig • Hohe Positioniergenauigkeit (24 bis 200 Schritte / Umdrehung) • Haltemoment in Ruhelage • Günstige Antriebslösung mit hoher Genauigkeit • Einfacher Aufbau des Treibers Nachteile: • Gefahr von Schrittüberspringung bei hoher Belastung • Gefahr von Informationsverlust der Position bei hoher Belastung • Schlechtes Haltemoment (Bei kleinen Schrittmotoren) • Stromverbrauch bei Stillstand

  8. Ansteuerung • 4 Quadrantensteller • Umpoler

  9. 4 Quadrantensteller Nachteile: • Teuer • Großer Platzbedarf

  10. Umpoler Vorteile: • Billig • Einfach • 2 Quadrantenbetrieb

  11. Mechanismen

  12. Unsere Idee

  13. Quellenverzeichnis Alle Quellen wurden in dem Zeitraum von 30.10.2012-6.11.2012 aufgerufen http://www.baulinks.de/webplugin/2010/i/0925-geze2.jpg http://www.baunetzwissen.de/imgs/36785733_d3c2be3e5c.jpg http://antriebstechnik.fh-stralsund.de/1024x768/Dokumentenframe/Kompendium/Antriebstechnik/Info2_Gleichstrommotor/Modell_Unimog_18-Dateien/emotanim2.gif http://upload.wikimedia.org/wikipedia/commons/a/a8/Gleichstrommaschine.svg http://www.vistasoft.ch/dolly/Projekt%20Berechnungen/Motorwahl_1.pdf http://antriebstechnik.fh-stralsund.de/1024x768/Dokumentenframe/Kompendium/Antriebstechnik/Motorenarten/Motorarten.htm http://www.moticont.com/images/linear-motor-animation.gif http://www.lceproject.org/en/index-en.php http://upload.wikimedia.org/wikipedia/commons/3/31/Linear_motor_U-tube.svg http://upload.wikimedia.org/wikipedia/commons/7/74/Schrittmotor.PNG http://de.wikipedia.org/wiki/Schrittmotor http://de.wikipedia.org/wiki/Linearmotor http://de.wikipedia.org/wiki/Gleichstrommaschine http://www.deltron.ch/pdf/produkte/motoren/Schrittmotor_kurz_erklaert_d.pdf http://de.wikipedia.org/wiki/Vierquadrantensteller

  14. Vielen Dank für eure Aufmerksamkeit
