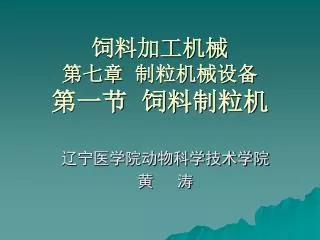

1. 饲料加工机械第七章 制粒机械设备第一节 饲料制粒机 辽宁医学院动物科学技术学院 黄 涛

2. 第一节 饲料制粒机 • 颗粒饲料：通过机械作用将单一原料或多种成分混合料压密并挤出模孔所形成的圆柱或团块状饲料。 • 优点：1.避免动物挑食，节省饲料、提高饲料报酬。 • 2.便于贮存、运输，避免分级。 • 3.杀灭有害细菌、消除有害因子。 • 缺点：制粒成本较高、工艺设备复杂、对维生素和酶制剂有破坏作用。

3. 第一节 饲料制粒机 • 一、饲料制粒的工艺流程 • 把各种原料经过各种机械设备加工为成品的全部过程，称为工艺流程。 • 饲料制粒的工艺流程：一般畜禽颗粒料的工艺流程 • 混合后的全价饲料－待制粒仓－喂料－调质－压粒－冷却－（碎粒）－筛分－（喷涂）－成品仓－包装。 • 饲料制粒设备：待制粒仓、饲料制粒机、冷却器、碎粒机、分级筛、喷涂设备等。

4. 粉料成品 分级 待制粒仓 油脂等 喷涂 供料器 成品仓 蒸汽 调质 制粒 冷却 空气 碎粒 普通制粒工艺流程 普通颗粒饲料加工工艺流程

5. 第一节 饲料制粒机 • 二、饲料制粒机 • （一）制粒机的分类 • 1.按成型原理分：挤出式和压缩式 • 2.按结构特征分：对辊式、螺旋式、环模式、平模式。 • 3.按产品形式分： • 硬颗粒制粒机和软颗粒制粒机 • （二）环模式制粒机 • 环模式制粒机有齿轮传动型和皮带传动型两种。 • 环模式制粒机由供料器、调质器、和压粒机三大部分组成。

6. 双电动机驱动皮带传动制粒机

7. 三压辊式压粒机

9. 第一节 饲料制粒机 • 1.供料器（喂料器）——改变供料量 • 由螺旋搅龙、壳体、变频器或电磁调速电动机等组成。 • 供料器的主要作用是均匀地向制粒机喂入粉状饲料，并能根据制粒电动机的负荷情况（电流值）调整喂料量。 • 常用改变螺旋转速的方法改变喂料量，螺旋喂料器一般采用电磁调速器或通过变频器来控制电动机的转速，转速范围在17～150r/min。 图8-4 带保温加热层调质器 1-振动式供料器 2-蒸汽温度传感器 3-压力调整阀 4-蒸汽压力表 5-蒸汽阀 6-外加热层 保温层外加热层

10. 第一节 饲料制粒机 • 2.调质器——加温、加湿，搅拌输送，由电机，减速器，筒体（保温加热）、搅拌轴、加热蒸汽口，糖密添加口，保安磁铁等组成。 • 调质：对饲料进行湿热处理，使其淀粉糊化，蛋白质变性，物料软化以便于制粒机提高制粒的质量和效率，并改善饲料的适口性、稳定性。提高饲料的消化吸收率。

11. 第一节 饲料制粒机 • 调质器的轴上安装有按螺旋线排列的桨叶，桨叶的安装角度可以调节。 • 调质器的作用是将喂料器送入的粉状饲料和输入的蒸汽（油脂或糖蜜）搅拌混合，对饲料进行调质，同时将调质好的饲料通过下料斜槽输送给制粒机构进行制粒。 • 在调质器的侧壁，装有喷嘴用来输入蒸汽（油脂或糖蜜），使饲料在调质器内与添加物均匀地混合并软化，可以增加饲料的温度和湿度，增加饲料的弹性、塑性和淀粉的糊化度，有利于制粒，提高生产率，而且能减少环模的磨损。

12. Fluid Addition STEAM 喂料器与三段调质器

13. 第一节 饲料制粒机 • 调质工艺参数包括蒸汽压力、供料速度、调质时间、给汽量等。 • 调质的要求： • ①物料粒度要合适； • ②对蒸汽要求蒸汽压力0.2～0.4MPa，蒸汽温度130～150℃； • ③调质温度与水分，蒸汽加入量4%～6%。使用饱和蒸汽时，吸收1%水分，物料温度升高11℃； • ④调质时间10～45s（降低调质轴的转速、改变叶片的安装角度、增加筒体长度）。

14. 一段调质器的制粒机 SZLH508高档制粒机 产量:15t/h SZLH 508 Pellet Mill capacity:15t/h

15. SZLH828 制粒机 SZLH828 Pellet Mill

16. 两段调质制粒机

17. 三段调质器的制粒机

18. SZLH520x 600x 660x 880x虾料专用制粒机 SZLH520x 600x 660x 880x Shrimp Feed Pellet Mill

19. 双轴差速调质器的制粒机

20. 3. 压粒机 • 由下料斜槽（保安磁铁），手柄，观察窗、压粒室、分配器、环模、压辊、切刀、门盖等组成。 • （1）传动系统 电动机——齿轮传动 皮带传动 下料斜槽

21. （2）保安系统 • ①过载保护，异物进入，安全销折断，行程开关 • ②保安磁铁，去掉铁杂质 • ③门盖保护，打开门盖，行程开关动作，停机 • ④机外排料，手柄操作，试机或故障时 行程开关 行程开关
