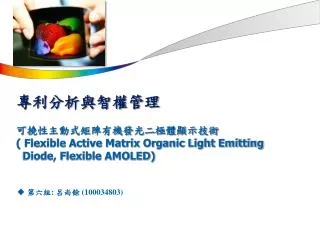

  1. 專利分析與智權管理 可撓性主動式矩陣有機發光二極體顯示技術 ( Flexible Active Matrix Organic Light Emitting Diode, Flexible AMOLED) • 第六組: 呂尚餘 (100034803)

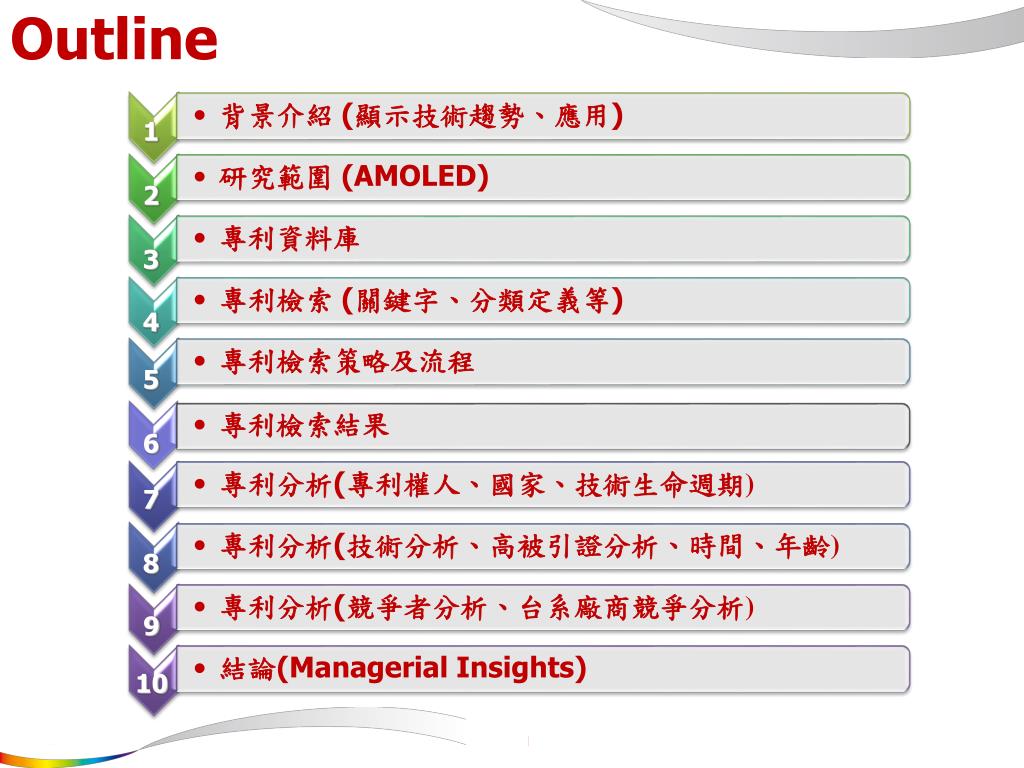

  2. Outline 1 2 3 4 5 6 7 8 9 10

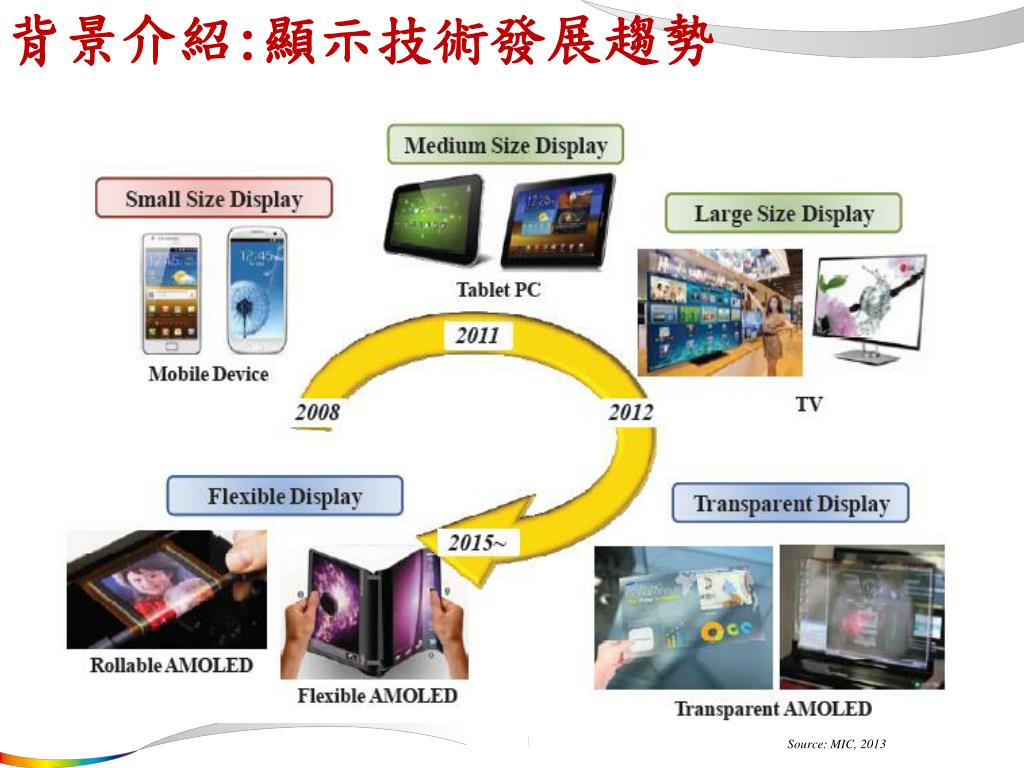

  3. 背景介紹:顯示技術發展趨勢 Source: MIC, 2013

  4. 背景介紹:可撓性顯示技術之應用 Source: TRI, 2013

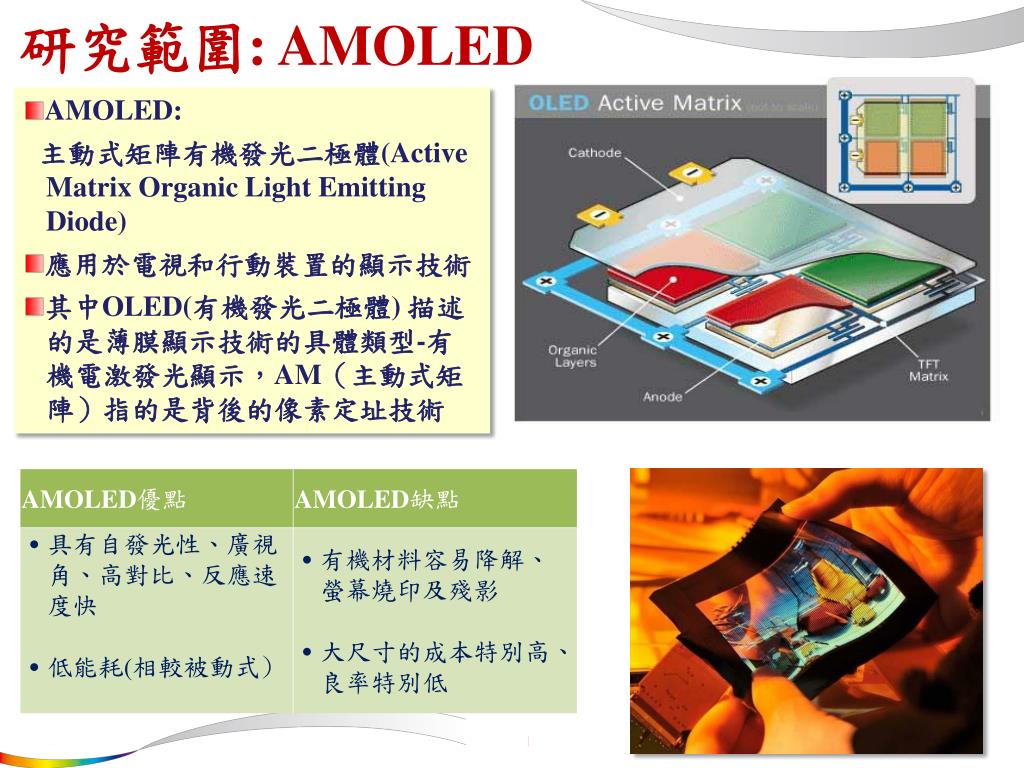

  5. 研究範圍:AMOLED • AMOLED: • 主動式矩陣有機發光二極體(Active Matrix Organic Light Emitting Diode) • 應用於電視和行動裝置的顯示技術 • 其中OLED(有機發光二極體) 描述的是薄膜顯示技術的具體類型-有機電激發光顯示,AM(主動式矩陣)指的是背後的像素定址技術

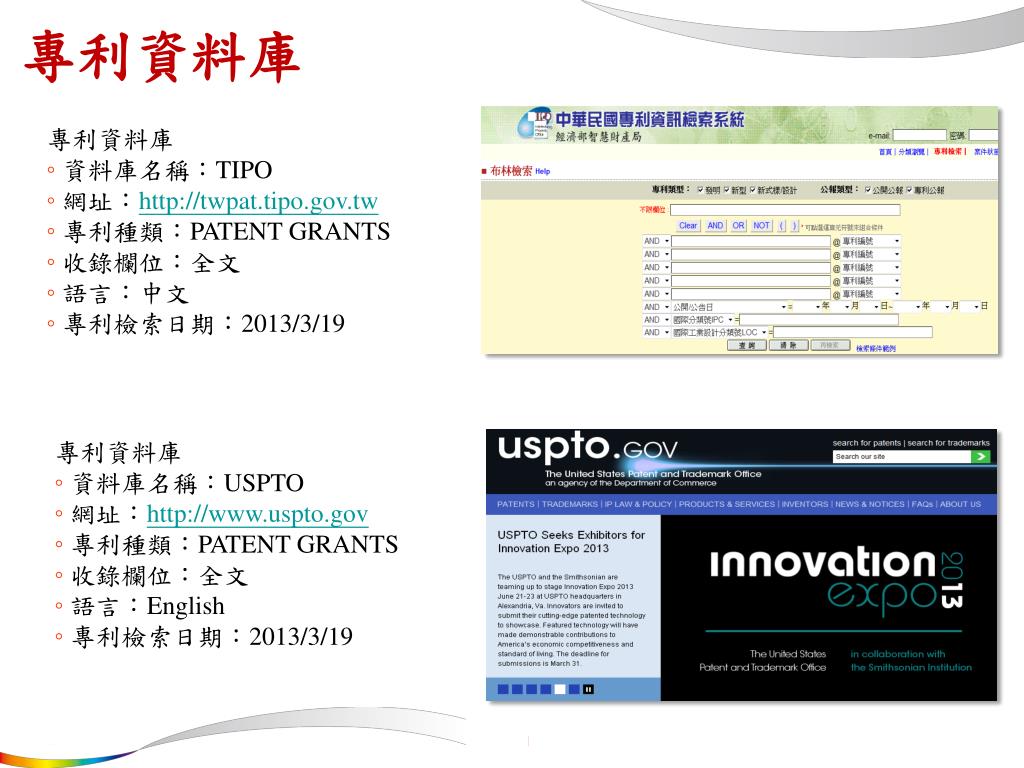

  6. 專利資料庫 專利資料庫 ◦ 資料庫名稱:TIPO ◦ 網址:http://twpat.tipo.gov.tw ◦ 專利種類:PATENT GRANTS ◦ 收錄欄位:全文 ◦ 語言:中文 ◦ 專利檢索日期:2013/3/19 專利資料庫 ◦ 資料庫名稱:USPTO ◦ 網址:http://www.uspto.gov ◦ 專利種類:PATENT GRANTS ◦ 收錄欄位:全文 ◦ 語言:English ◦ 專利檢索日期:2013/3/19

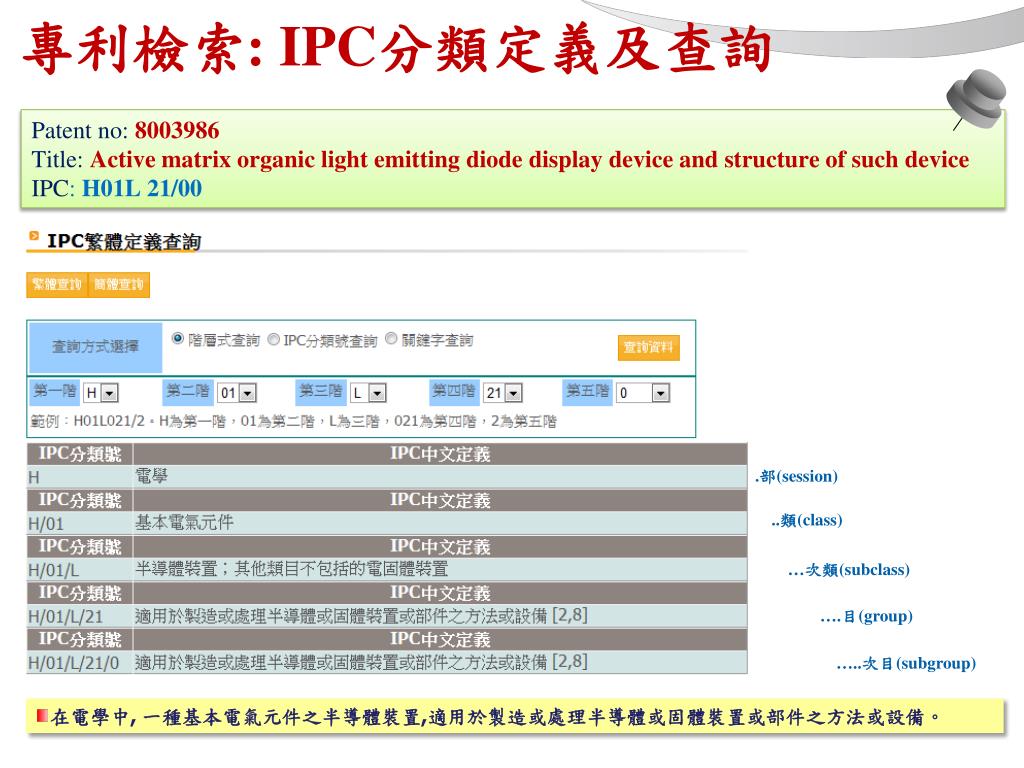

  7. 專利檢索: IPC分類定義及查詢 Patent no: 8003986 Title: Active matrix organic light emitting diode display device and structure of such device IPC: H01L 21/00 .部(session) ..類(class) …次類(subclass) ….目(group) …..次目(subgroup) • 在電學中, 一種基本電氣元件之半導體裝置,適用於製造或處理半導體或固體裝置或部件之方法或設備。

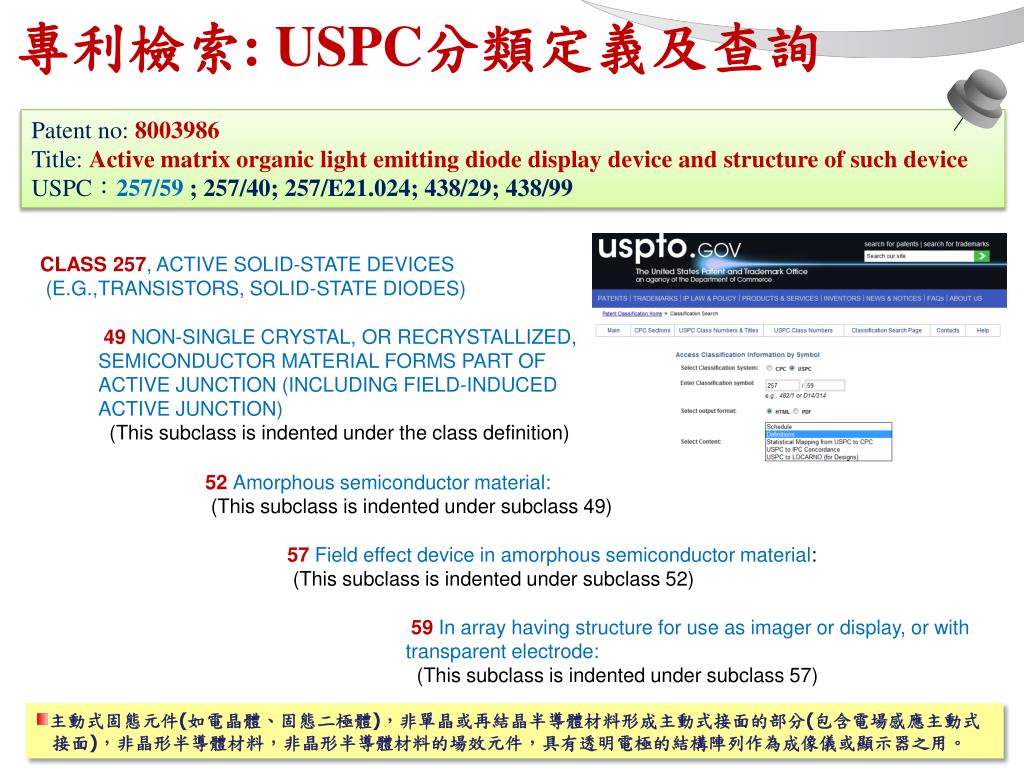

  8. 專利檢索: USPC分類定義及查詢 Patent no: 8003986 Title: Active matrix organic light emitting diode display device and structure of such device USPC:257/59 ; 257/40; 257/E21.024; 438/29; 438/99 CLASS 257, ACTIVE SOLID-STATE DEVICES (E.G.,TRANSISTORS, SOLID-STATE DIODES) 49 NON-SINGLE CRYSTAL, OR RECRYSTALLIZED, SEMICONDUCTOR MATERIAL FORMS PART OF ACTIVE JUNCTION (INCLUDING FIELD-INDUCED ACTIVE JUNCTION) (This subclass is indented under the class definition) 52 Amorphous semiconductor material: (This subclass is indented under subclass 49) 57 Field effect device in amorphous semiconductor material: (This subclass is indented under subclass 52) 59 In array having structure for use as imager or display, or with transparent electrode: (This subclass is indented under subclass 57) • 主動式固態元件(如電晶體、固態二極體),非單晶或再結晶半導體材料形成主動式接面的部分(包含電場感應主動式接面),非晶形半導體材料,非晶形半導體材料的場效元件,具有透明電極的結構陣列作為成像儀或顯示器之用。

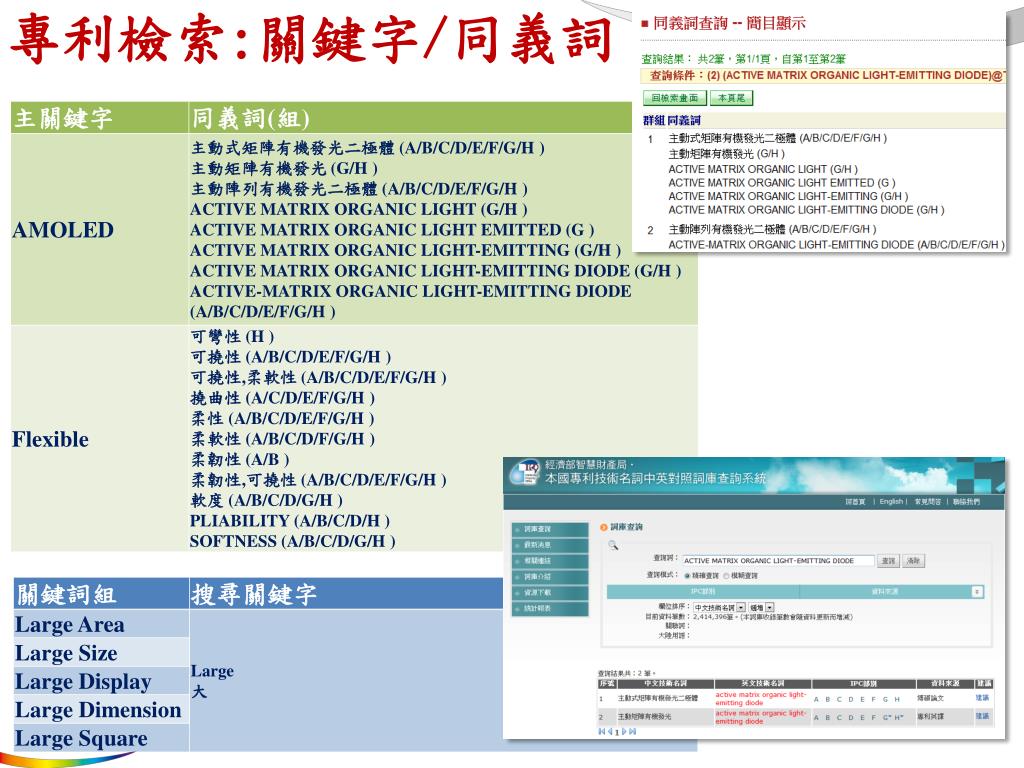

  9. 專利檢索:關鍵字/同義詞

  10. 專利檢索:人工相關性判斷與比對 • 與『TFT、R2R、薄膜封裝有關』且運用於『大面積』之技術 Source: ITRI, 2013 Source: ITRI, 2013

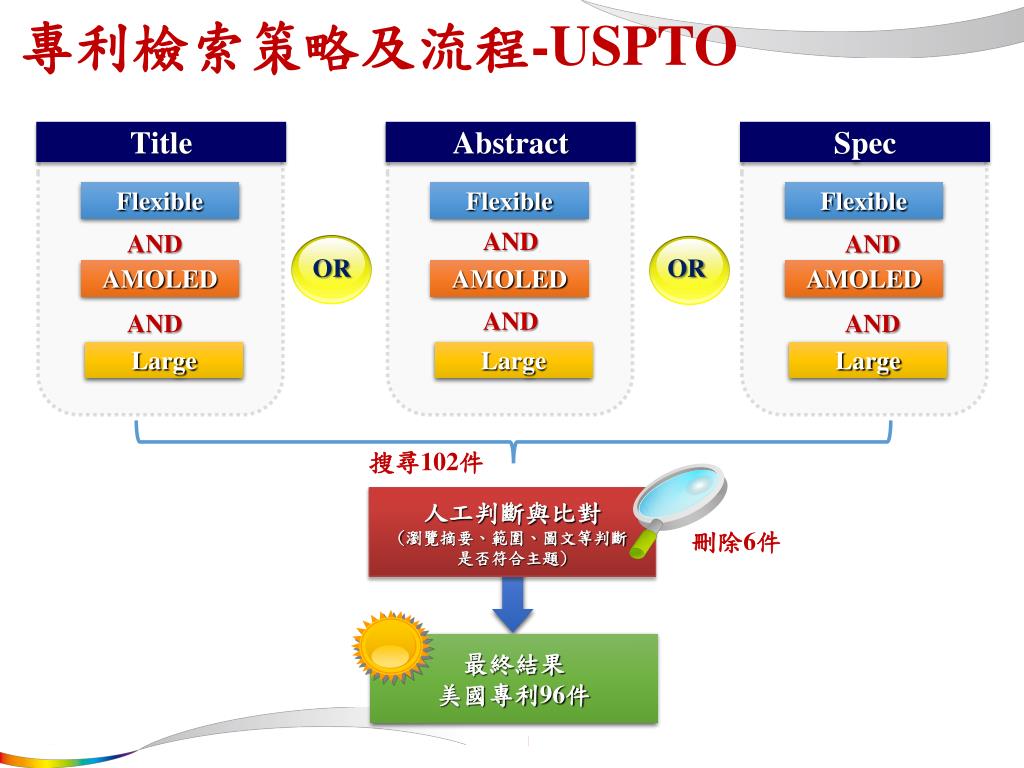

  11. 專利檢索策略及流程-USPTO Spec Abstract Title Flexible Flexible Flexible AND AND AND AMOLED AMOLED AMOLED OR OR AND AND AND Large Large Large 搜尋102件 人工判斷與比對 (瀏覽摘要、範圍、圖文等判斷 是否符合主題) 刪除6件 最終結果 美國專利96件

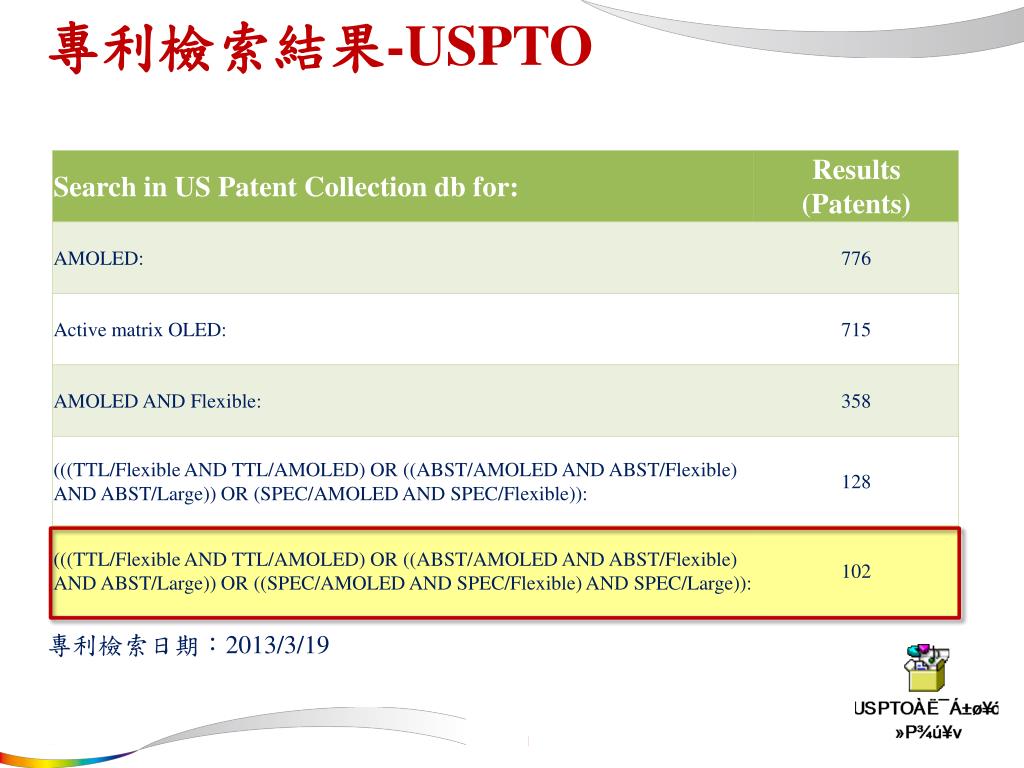

  12. 專利檢索結果-USPTO 專利檢索日期:2013/3/19

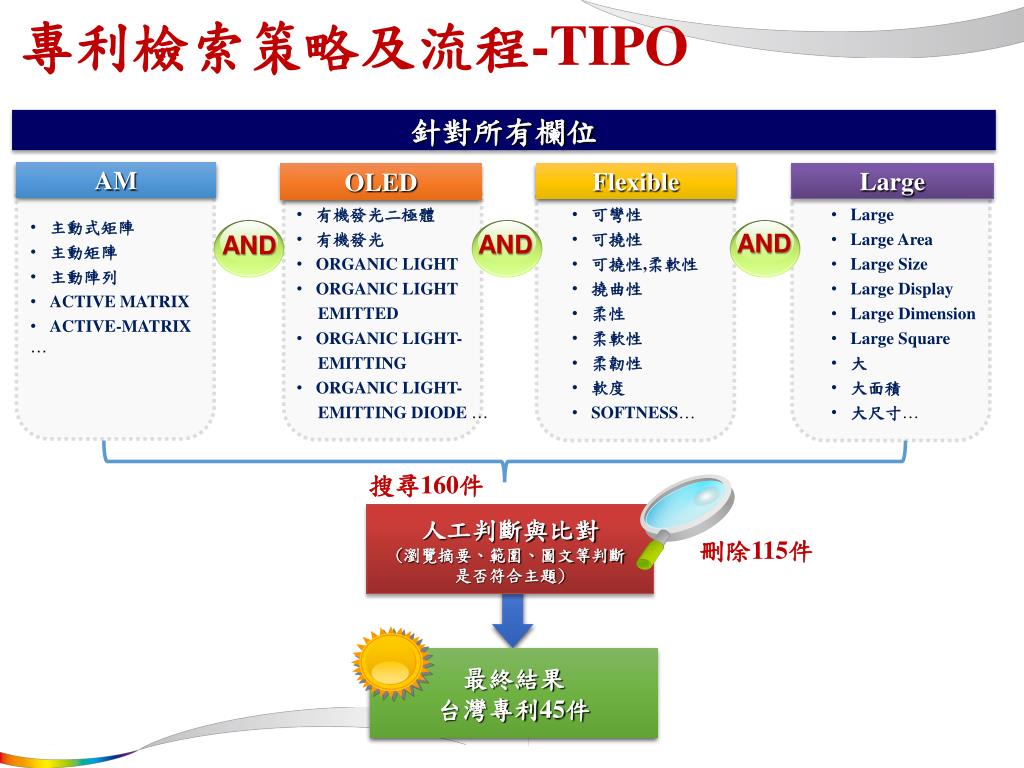

  13. 專利檢索策略及流程-TIPO 針對所有欄位 AM OLED Large Flexible • 有機發光二極體 • 有機發光 • ORGANIC LIGHT • ORGANIC LIGHT • EMITTED • ORGANIC LIGHT- • EMITTING • ORGANIC LIGHT- • EMITTING DIODE … • 可彎性 • 可撓性 • 可撓性,柔軟性 • 撓曲性 • 柔性 • 柔軟性 • 柔韌性 • 軟度 • SOFTNESS… • Large • Large Area • Large Size • Large Display • Large Dimension • Large Square • 大 • 大面積 • 大尺寸… • 主動式矩陣 • 主動矩陣 • 主動陣列 • ACTIVE MATRIX • ACTIVE-MATRIX • … AND AND AND 搜尋160件 人工判斷與比對 (瀏覽摘要、範圍、圖文等判斷 是否符合主題) 刪除115件 最終結果 台灣專利45件

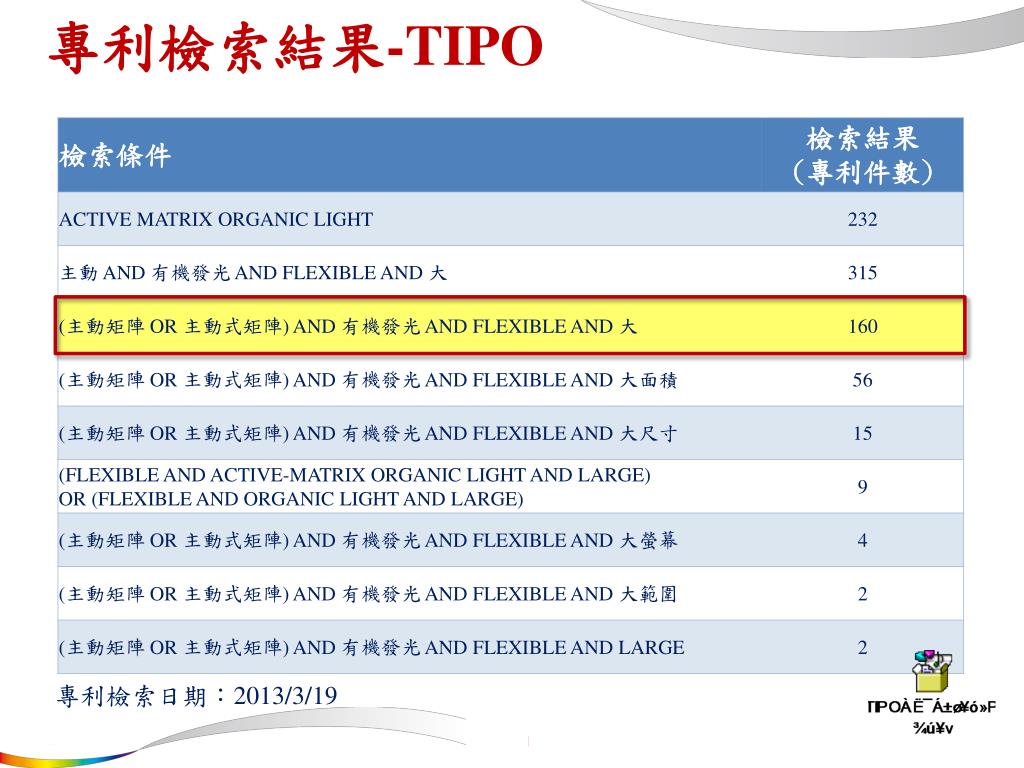

  14. 專利檢索結果-TIPO 專利檢索日期:2013/3/19

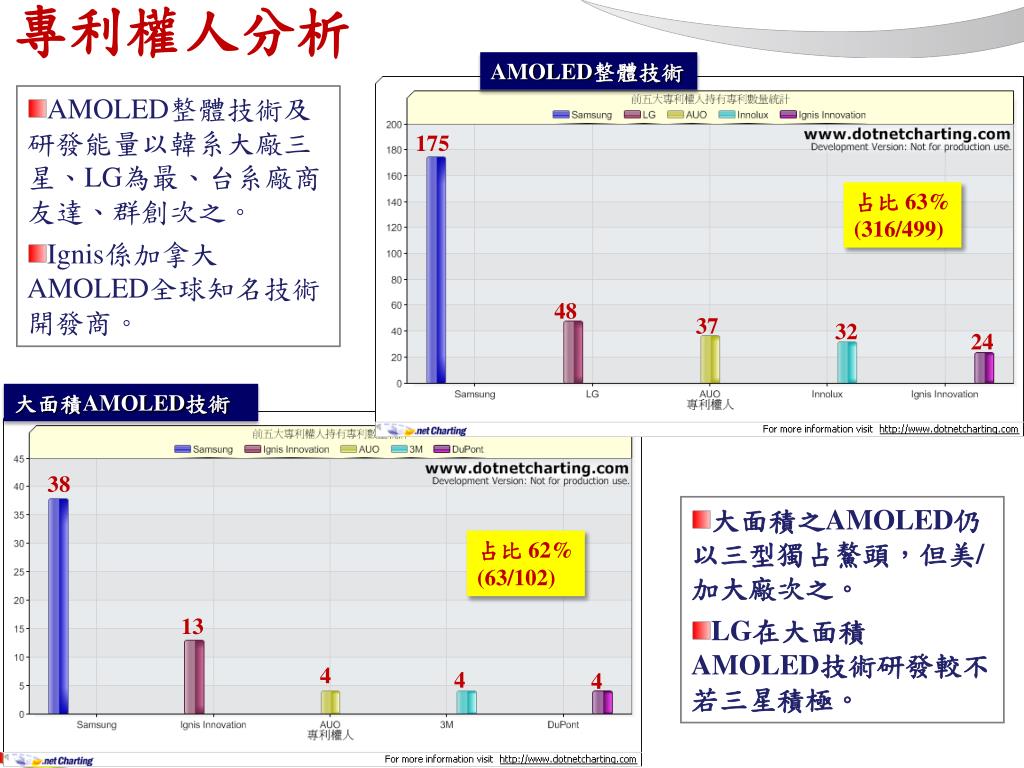

  15. 專利權人分析 AMOLED整體技術 • AMOLED整體技術及研發能量以韓系大廠三星、LG為最、台系廠商友達、群創次之。 • Ignis係加拿大AMOLED全球知名技術開發商。 175 占比 63% (316/499) 48 37 32 24 大面積AMOLED技術 38 • 大面積之AMOLED仍以三型獨占鰲頭,但美/加大廠次之。 • LG在大面積AMOLED技術研發較不若三星積極。 占比 62% (63/102) 13 4 4 4 32

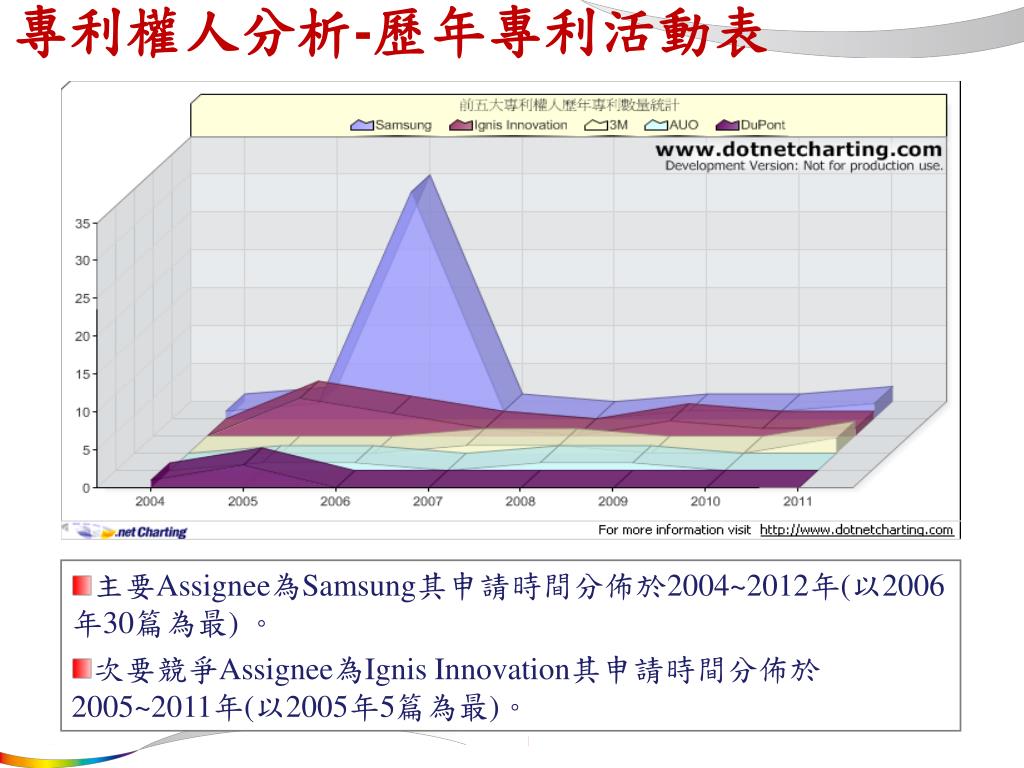

  16. 專利權人分析-歷年專利活動表 • 主要Assignee為Samsung其申請時間分佈於2004~2012年(以2006年30篇為最) 。 • 次要競爭Assignee為Ignis Innovation其申請時間分佈於2005~2011年(以2005年5篇為最)。

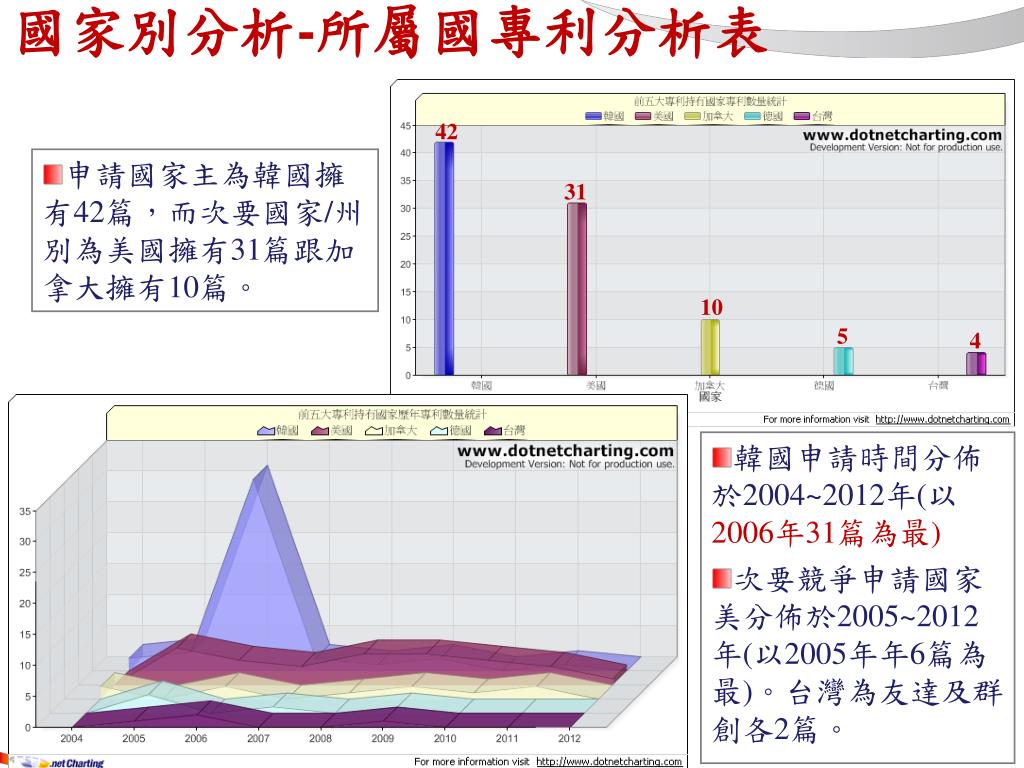

  17. 國家別分析-所屬國專利分析表 42 • 申請國家主為韓國擁有42篇,而次要國家/州別為美國擁有31篇跟加拿大擁有10篇。 31 10 5 4 • 韓國申請時間分佈於2004~2012年(以2006年31篇為最) • 次要競爭申請國家美分佈於2005~2012年(以2005年年6篇為最)。台灣為友達及群創各2篇。

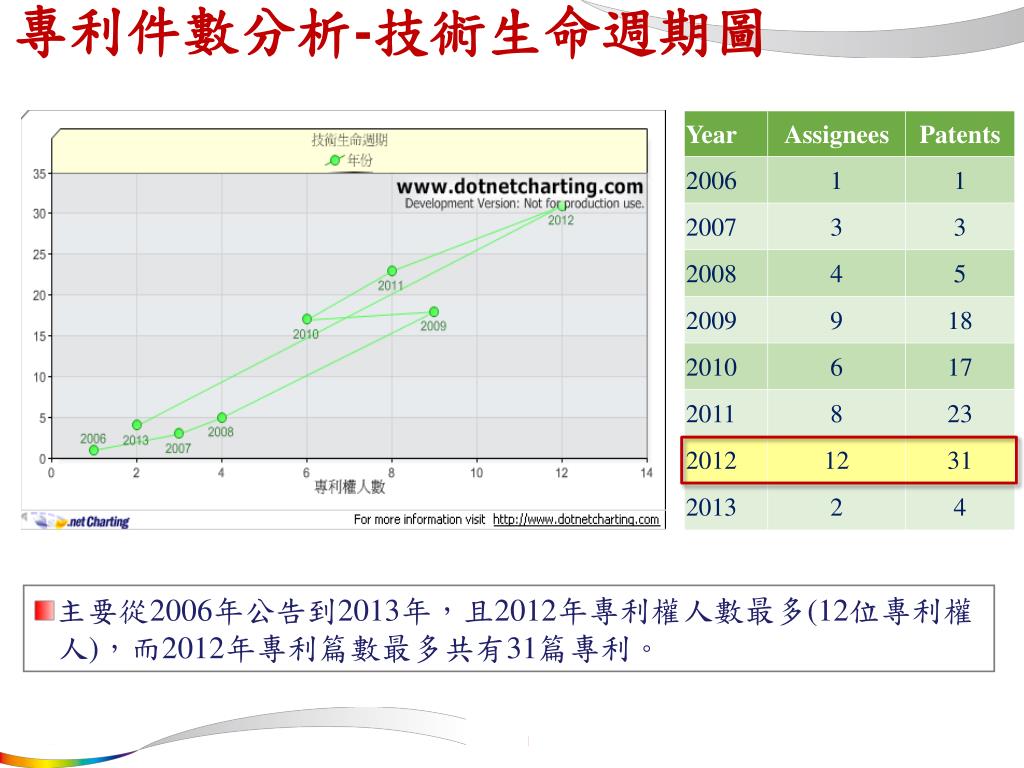

  18. 專利件數分析-技術生命週期圖 • 主要從2006年公告到2013年,且2012年專利權人數最多(12位專利權人),而2012年專利篇數最多共有31篇專利。

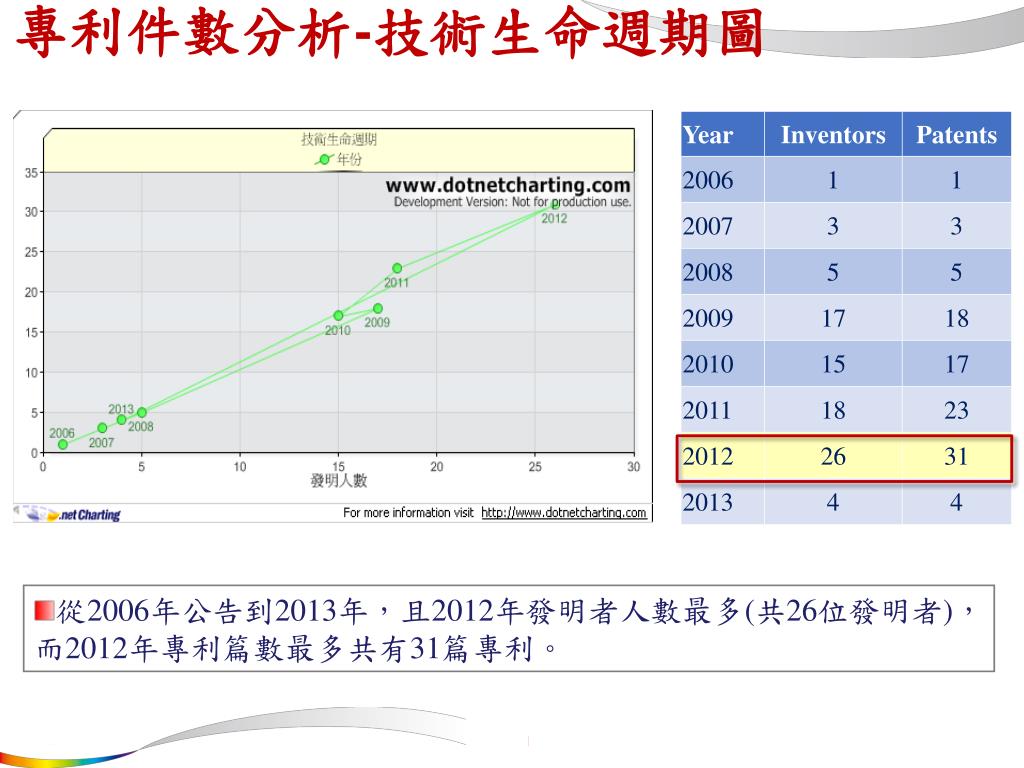

  19. 專利件數分析-技術生命週期圖 • 從2006年公告到2013年,且2012年發明者人數最多(共26位發明者),而2012年專利篇數最多共有31篇專利。

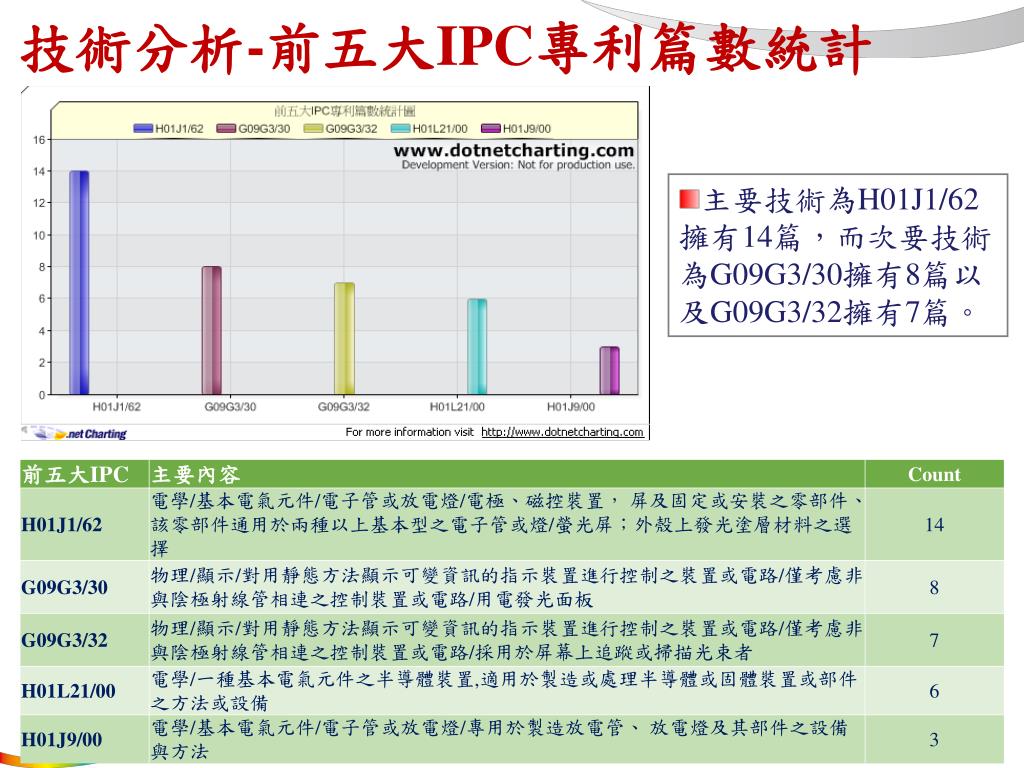

  20. 技術分析-前五大IPC專利篇數統計 • 主要技術為H01J1/62擁有14篇,而次要技術為G09G3/30擁有8篇以及G09G3/32擁有7篇。

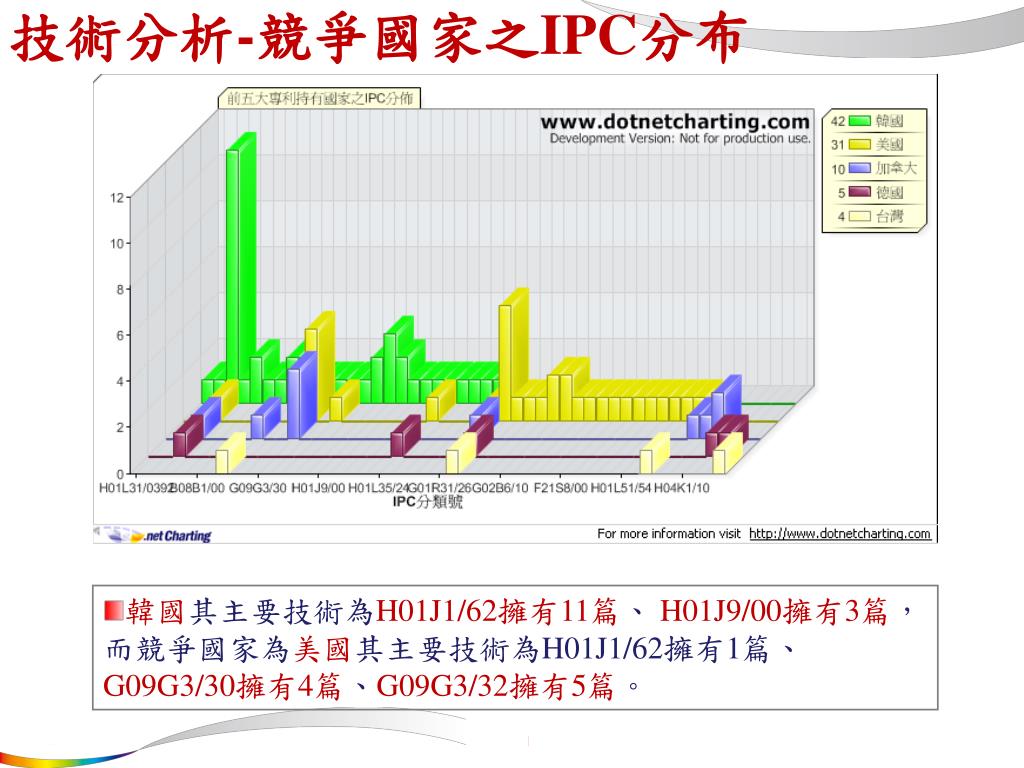

  21. 技術分析-競爭國家之IPC分布 • 韓國其主要技術為H01J1/62擁有11篇、 H01J9/00擁有3篇,而競爭國家為美國其主要技術為H01J1/62擁有1篇、G09G3/30擁有4篇、G09G3/32擁有5篇。

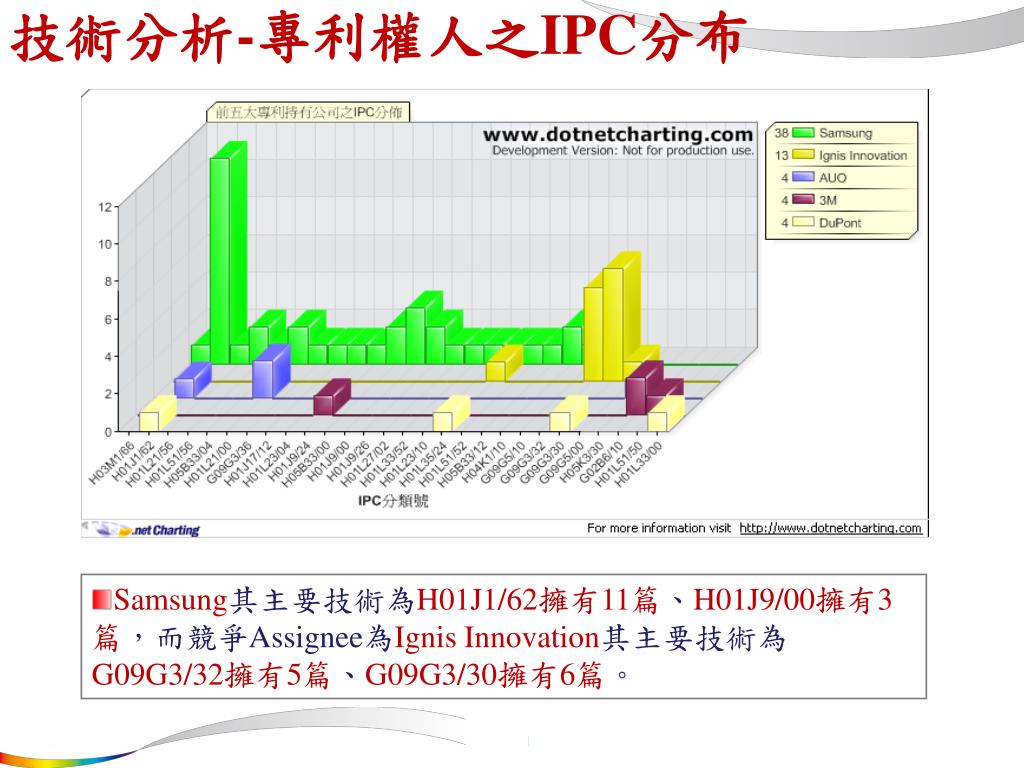

  22. 技術分析-專利權人之IPC分布 • Samsung其主要技術為H01J1/62擁有11篇、H01J9/00擁有3篇,而競爭Assignee為Ignis Innovation其主要技術為G09G3/32擁有5篇、G09G3/30擁有6篇。

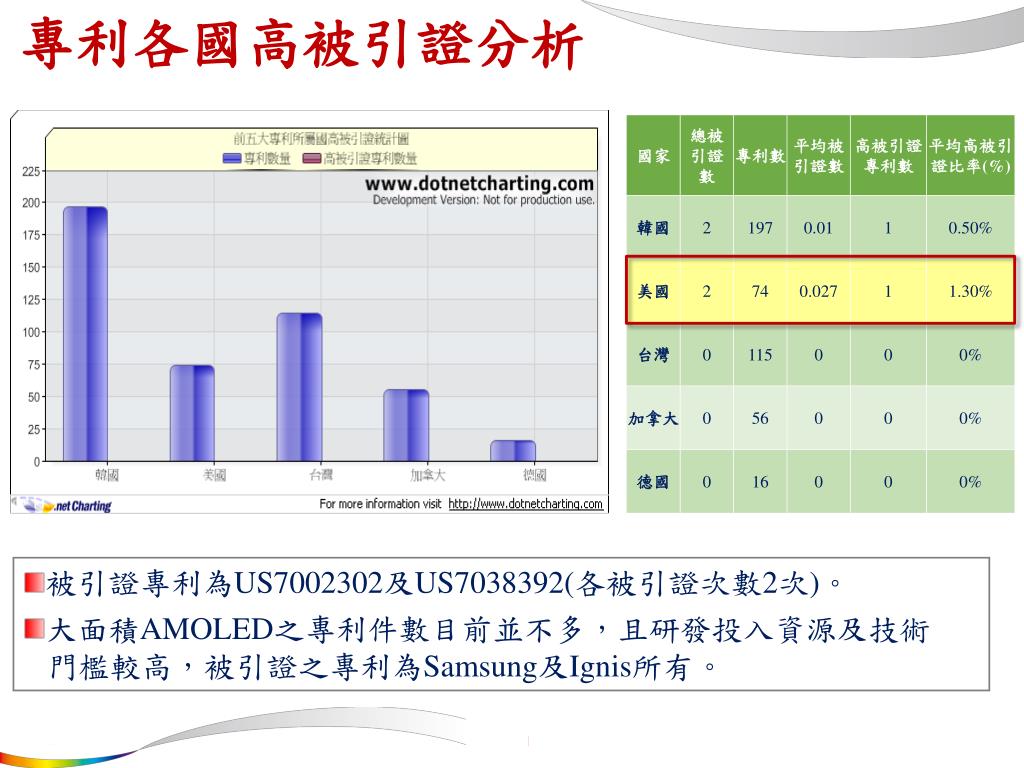

  23. 專利各國高被引證分析 • 被引證專利為US7002302及US7038392(各被引證次數2次)。 • 大面積AMOLED之專利件數目前並不多,且研發投入資源及技術 門檻較高,被引證之專利為Samsung及Ignis所有。

  24. 時間/年齡分析 申請/授權件數統計(時序別) 專利年齡 1-5年:36件 35% 65% 6-10年:66件 • 申請從2004年到2012年,且主要申請高峰在2006年40篇(主為三星3篇、Ignis3篇、群創2篇、友達2篇),而主要公告從2006年到2013年,且主公告高峰在2012年31(三星8篇、 Ignis篇、 3M3篇、 LG 2篇)。 • 專利年齡尚新,壁壘效果仍長。

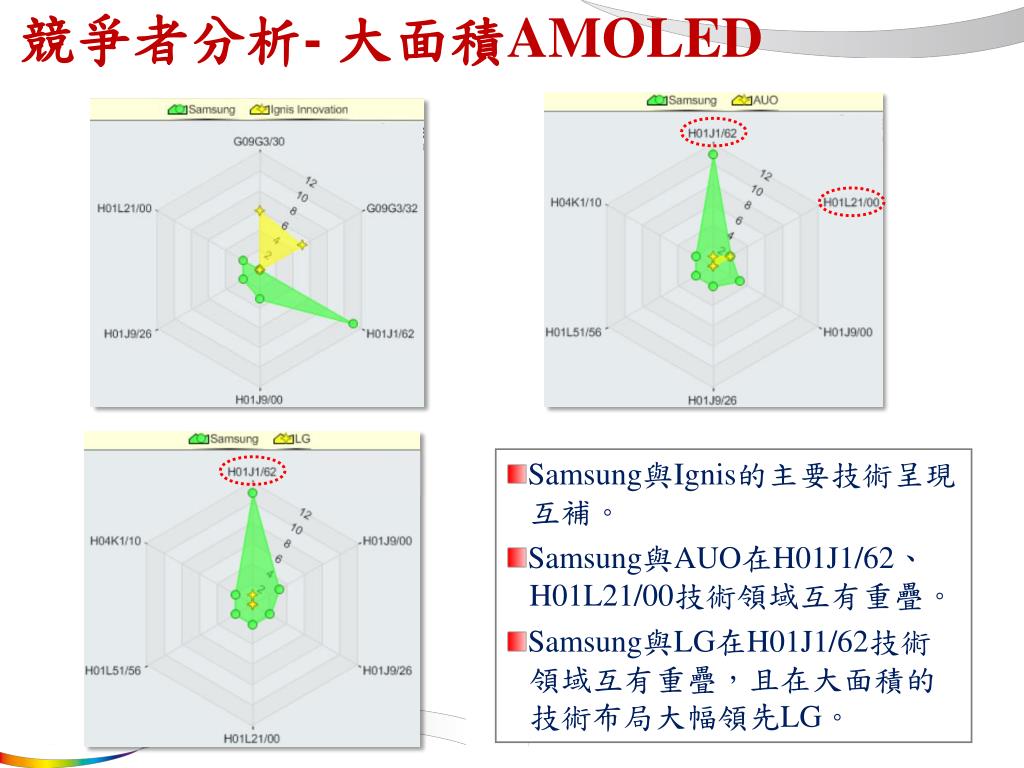

  25. 競爭者分析- 大面積AMOLED • Samsung與Ignis的主要技術呈現互補。 • Samsung與AUO在H01J1/62、 H01L21/00技術領域互有重疊。 • Samsung與LG在H01J1/62技術領域互有重疊,且在大面積的技術布局大幅領先LG。

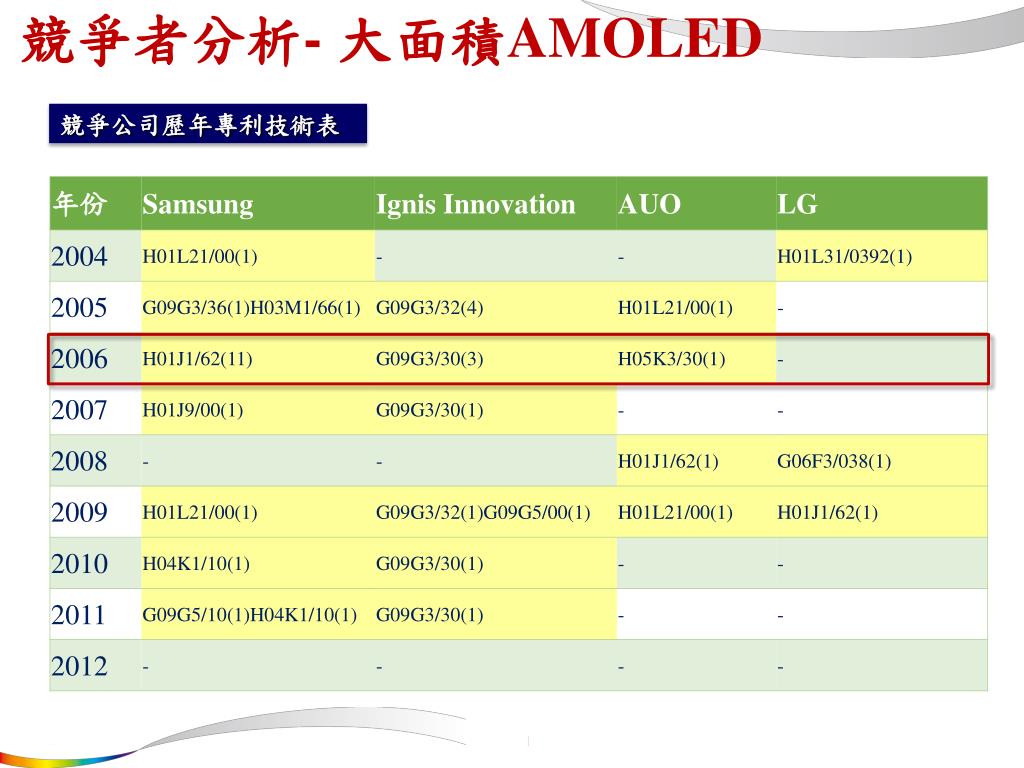

  26. 競爭者分析- 大面積AMOLED 競爭公司歷年專利技術表

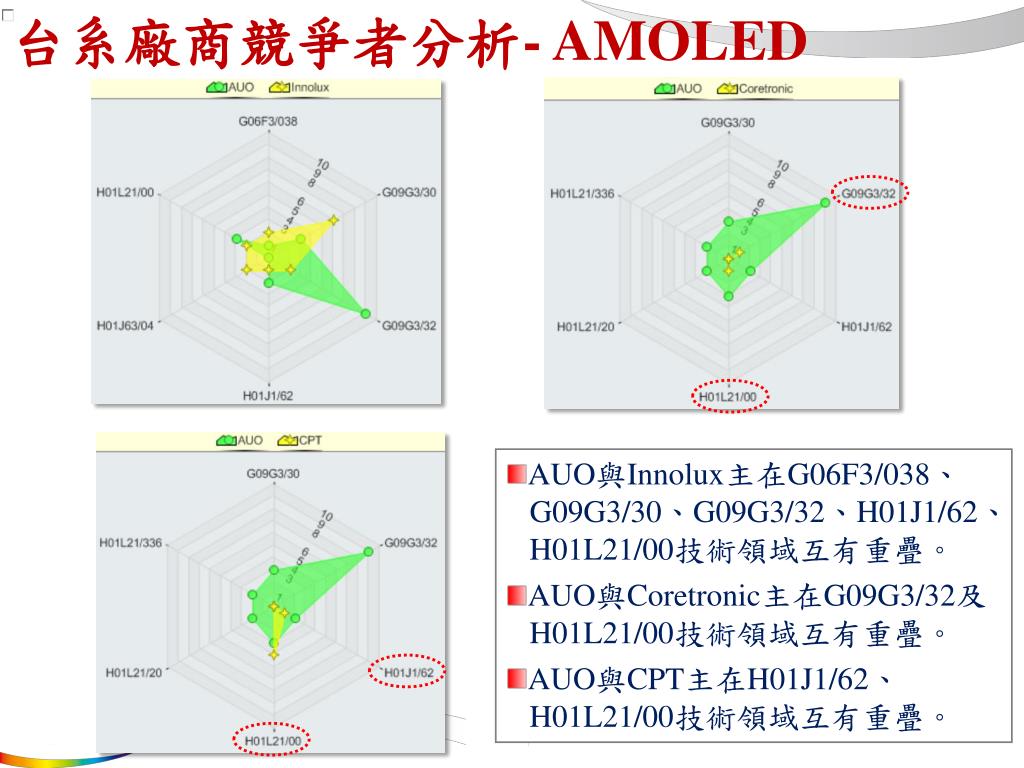

  27. 台系廠商競爭者分析- AMOLED • AUO與Innolux主在G06F3/038、 G09G3/30、G09G3/32、H01J1/62、 H01L21/00技術領域互有重疊。 • AUO與Coretronic主在G09G3/32及 H01L21/00技術領域互有重疊。 • AUO與CPT主在H01J1/62、 H01L21/00技術領域互有重疊。

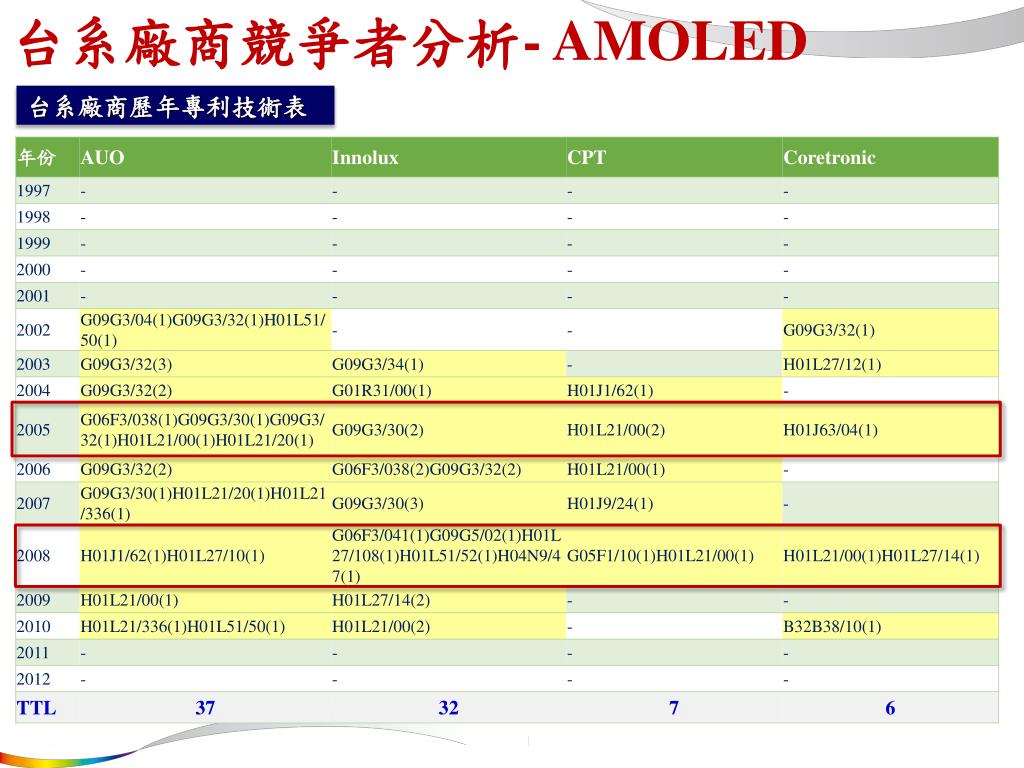

  28. 台系廠商競爭者分析- AMOLED 台系廠商歷年專利技術表

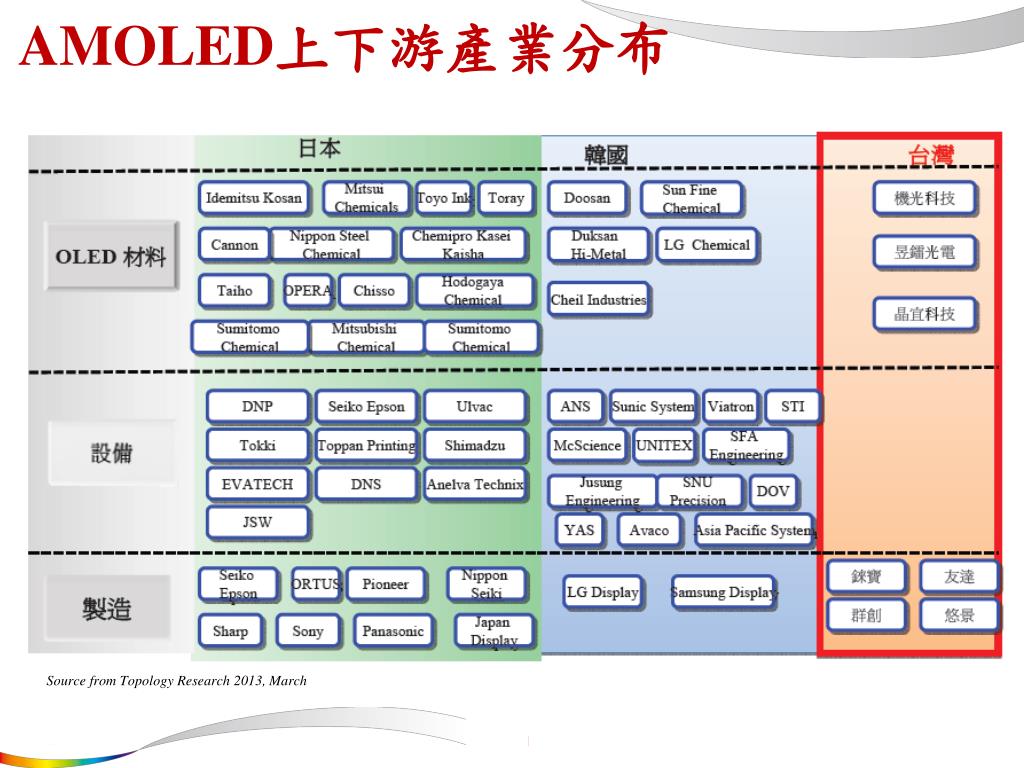

  29. AMOLED上下游產業分布 Source from Topology Research 2013, March

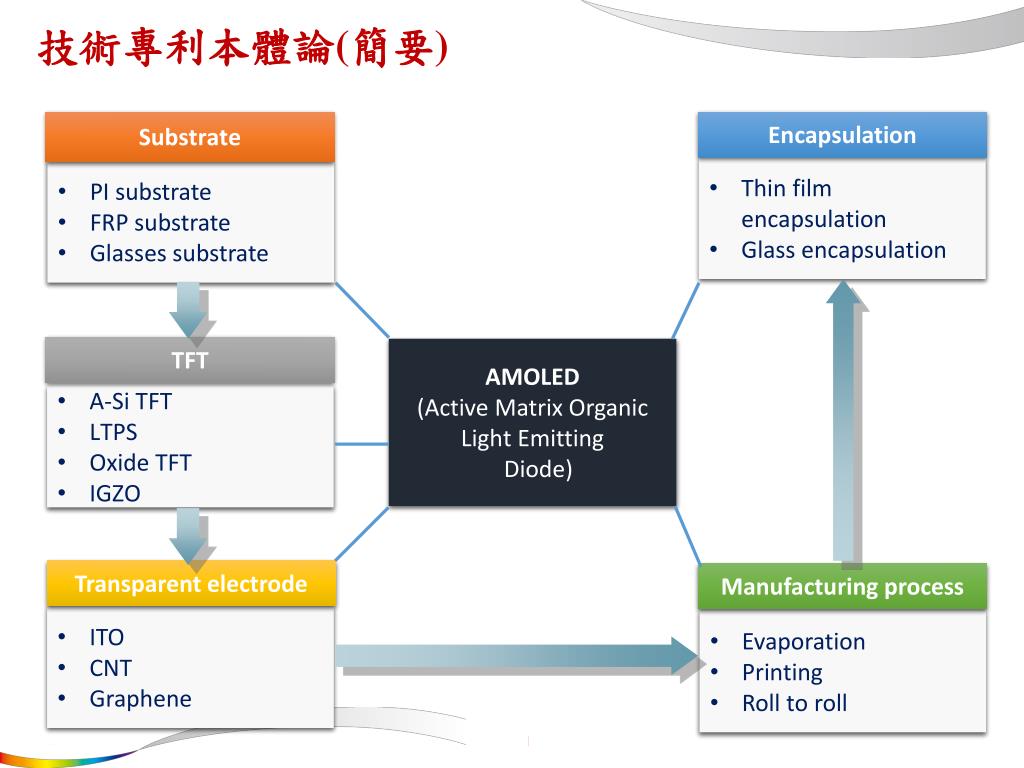

  30. 技術專利本體論(簡要) Substrate TFT • PI substrate • FRP substrate • Glasses substrate • A-Si TFT • LTPS • Oxide TFT • IGZO Transparent electrode AMOLED (Active Matrix Organic Light Emitting Diode) • ITO • CNT • Graphene Manufacturing process Encapsulation • Evaporation • Printing • Roll to roll • Thin film encapsulation • Glass encapsulation

  31. NTFIDF擷取之關鍵字詞 • 黃色的關鍵字詞即為本體論及NTFIDF所提供之共同關鍵字詞。 • 共同關鍵字詞集中在AMOLED「基板、TFT技術、電極」相關技術上。 • 所選之10篇專利未涉及Thin Film Encapsulation 、Printing等相關技術。

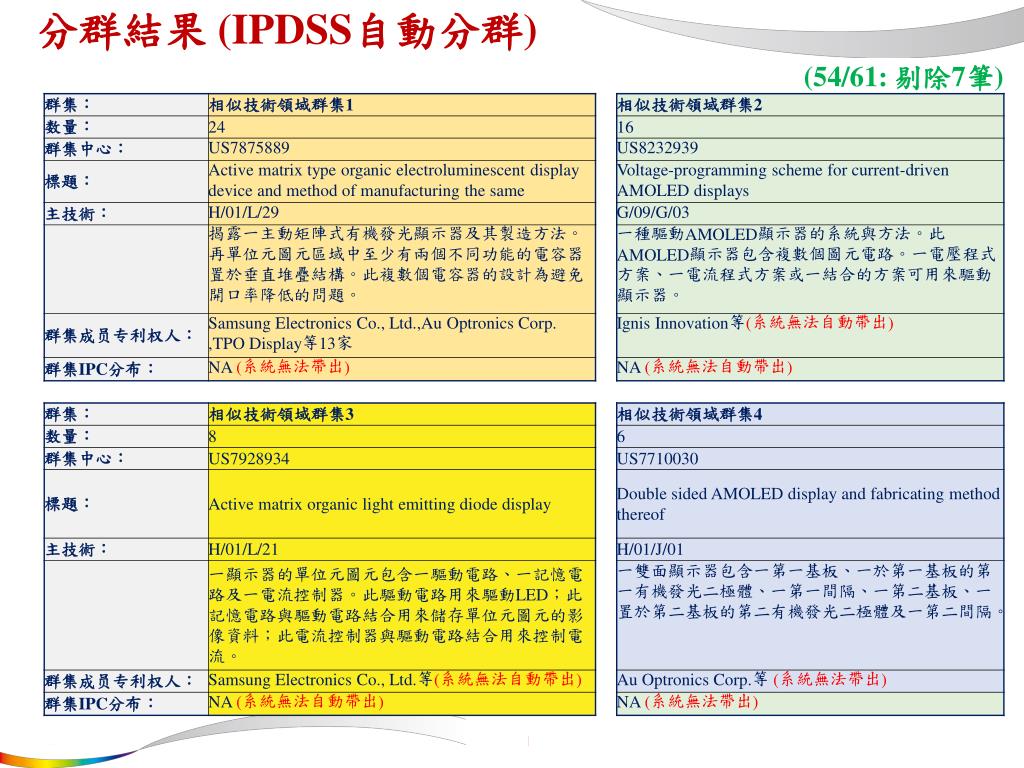

  32. 分群結果 (IPDSS自動分群) (54/61: 剔除7筆)

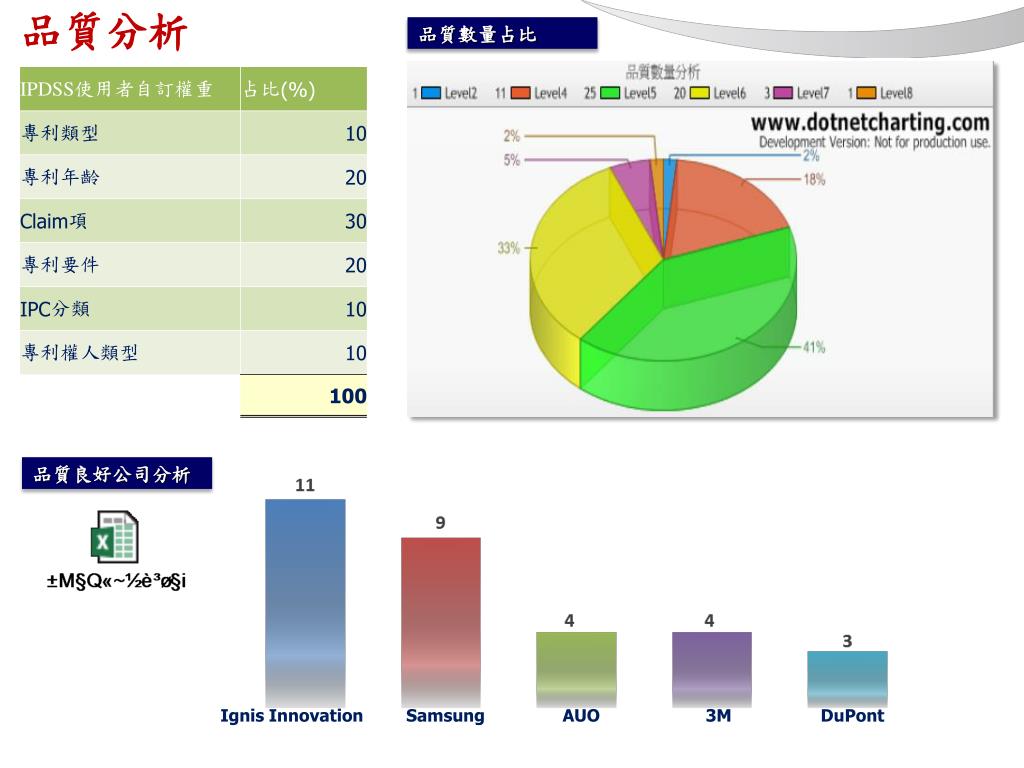

  33. 品質分析 品質數量占比 品質良好公司分析 Ignis Innovation Samsung AUO 3M DuPont

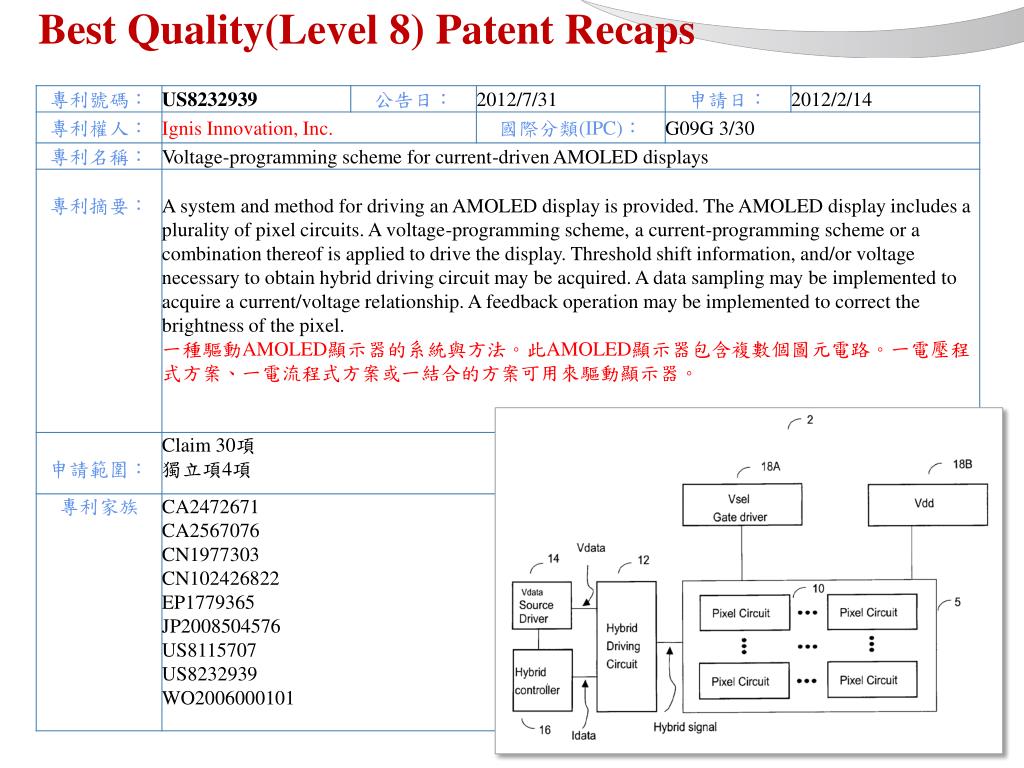

  34. Best Quality(Level 8) Patent Recaps

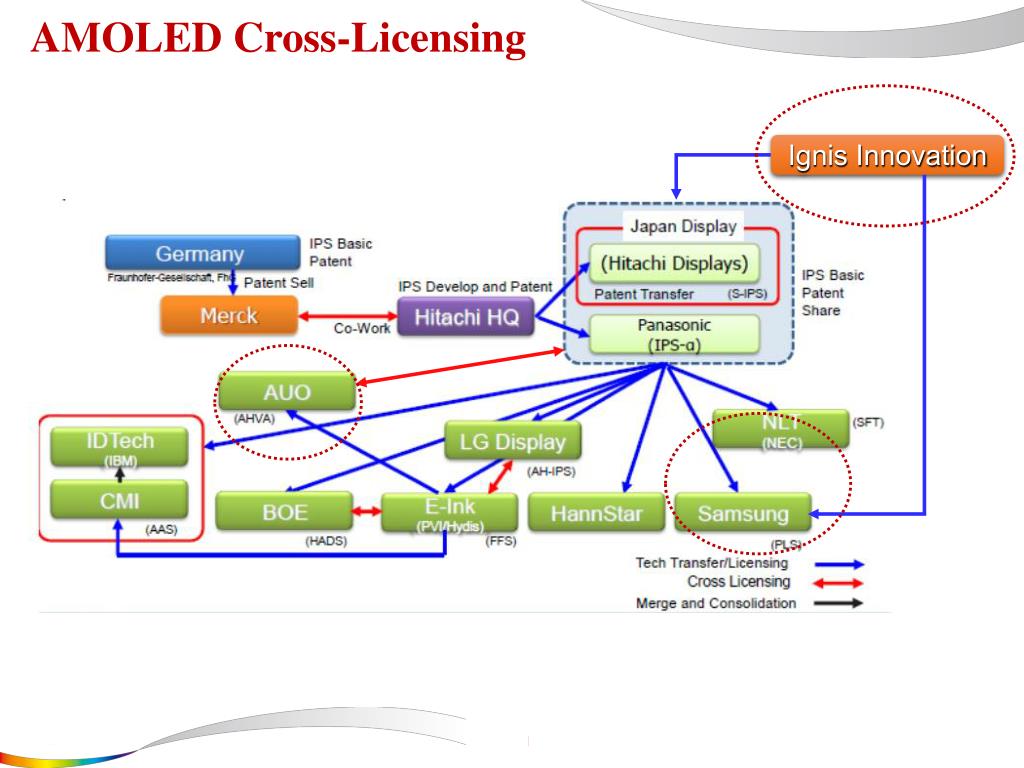

  35. AMOLED Cross-Licensing Ignis Innovation

  36. AMOLED上層分類彙總 & (時序別)技術矩陣

  37. AMOLED下層分類彙總 & (時序別)技術矩陣

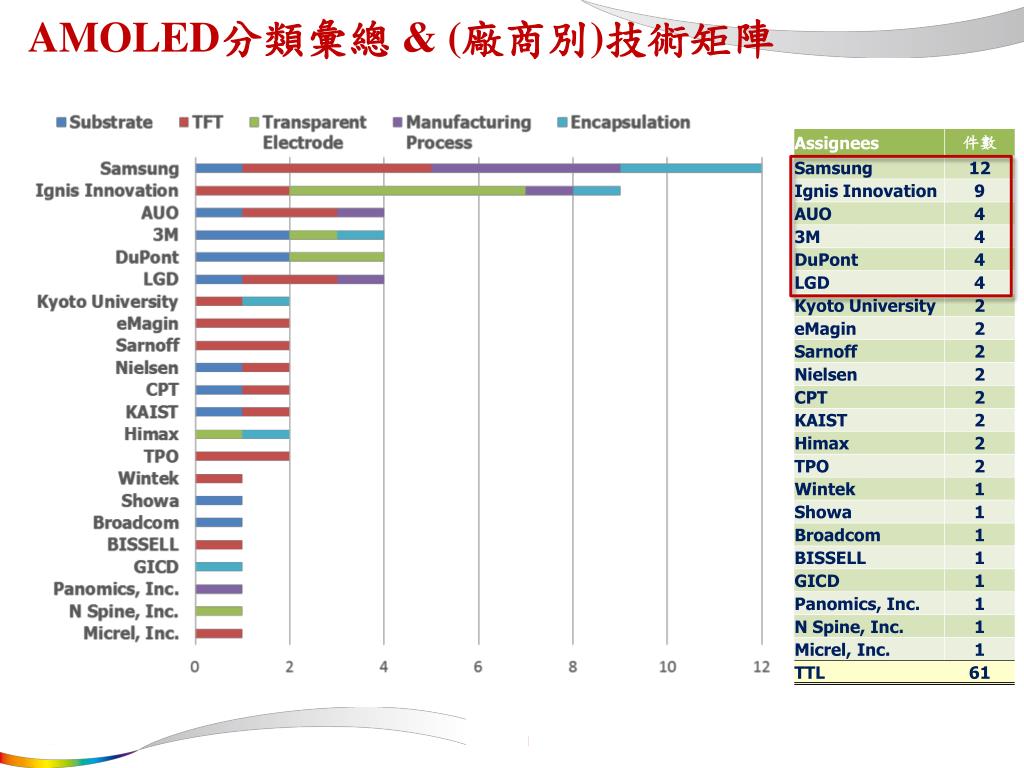

  38. AMOLED分類彙總 & (廠商別)技術矩陣

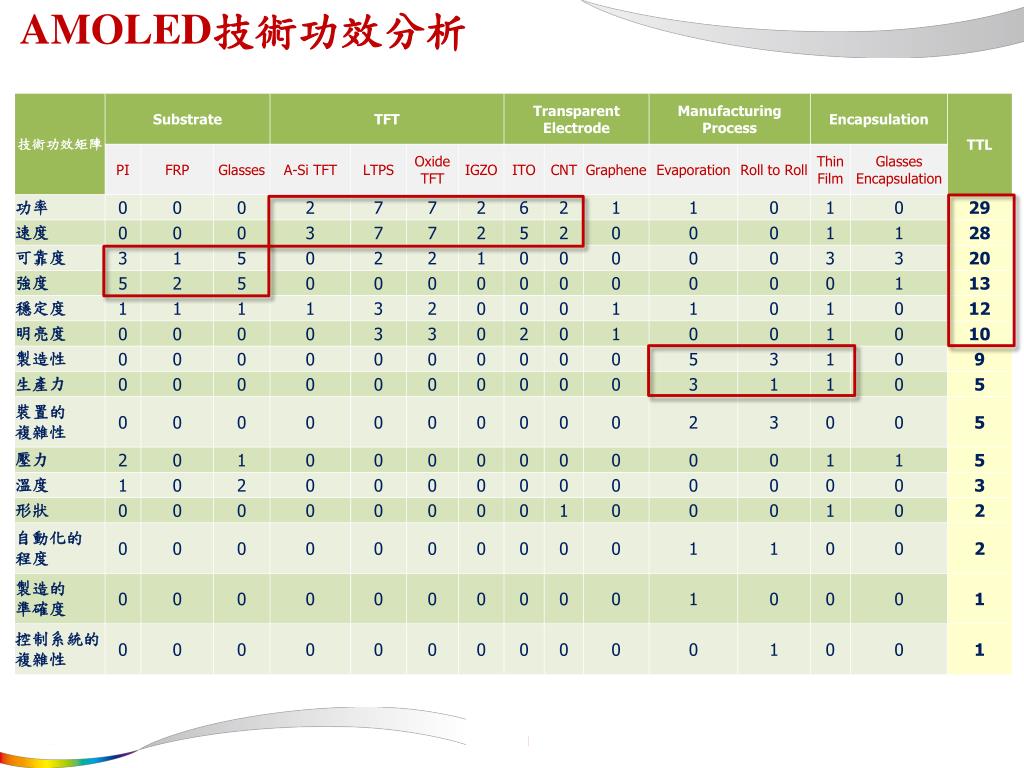

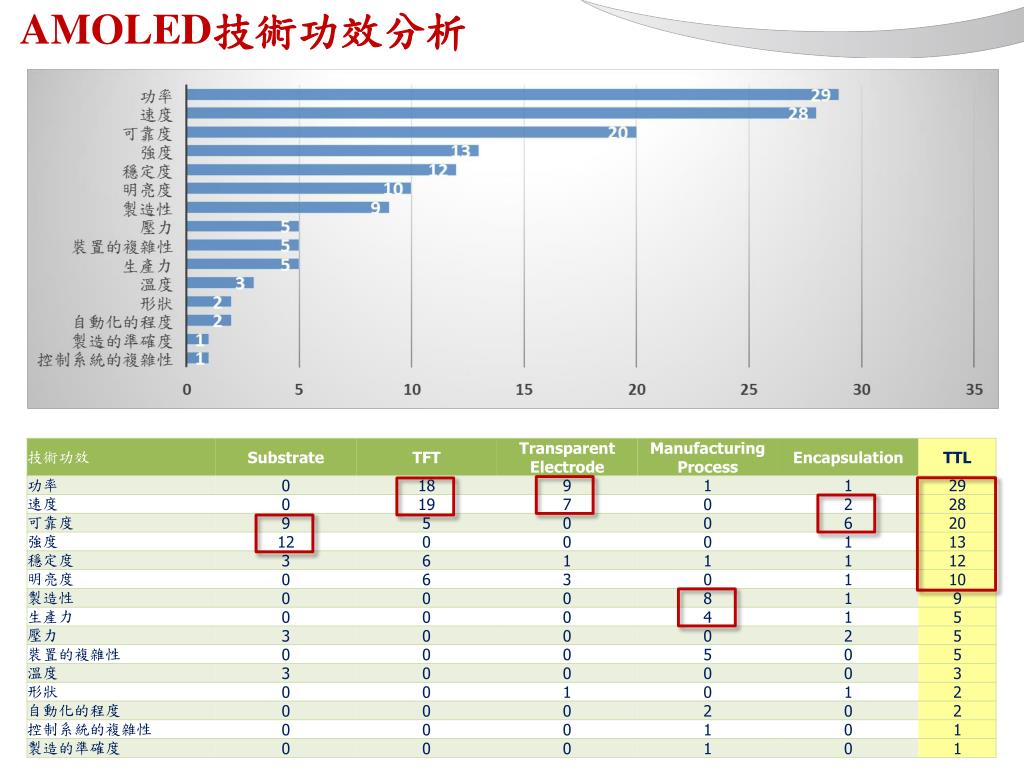

  39. AMOLED技術功效分析

  40. AMOLED技術功效分析

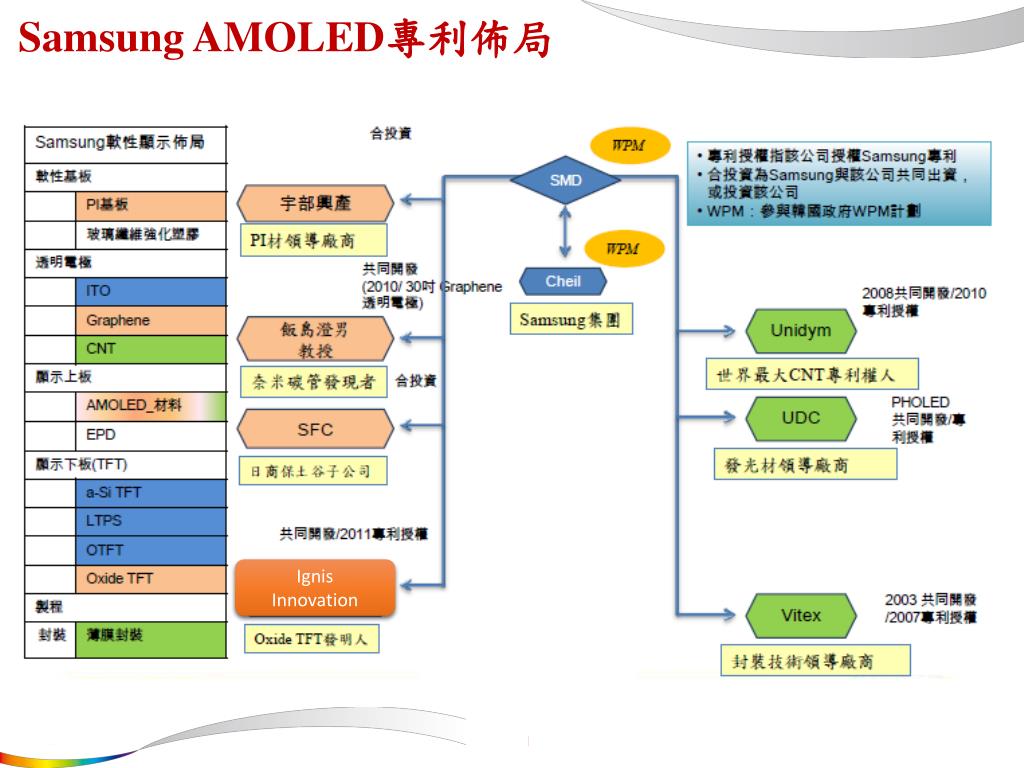

  41. Samsung AMOLED專利佈局 Ignis Innovation

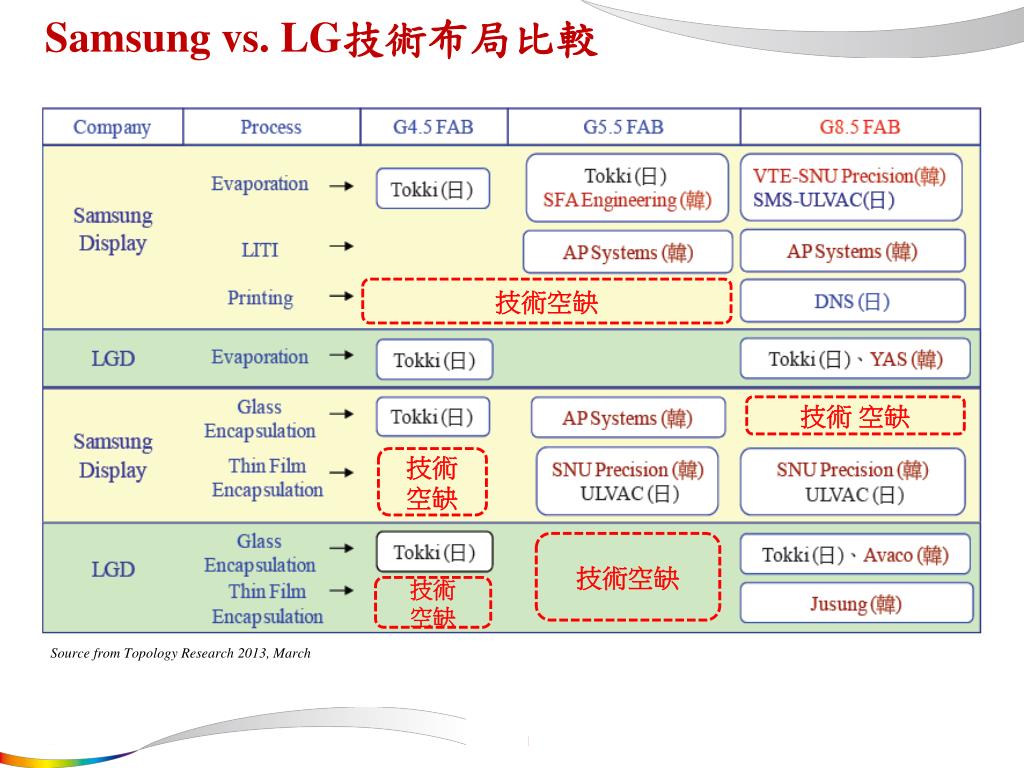

  42. Samsung vs. LG技術布局比較 技術空缺 技術 空缺 技術 空缺 技術空缺 技術 空缺 Source from Topology Research 2013, March

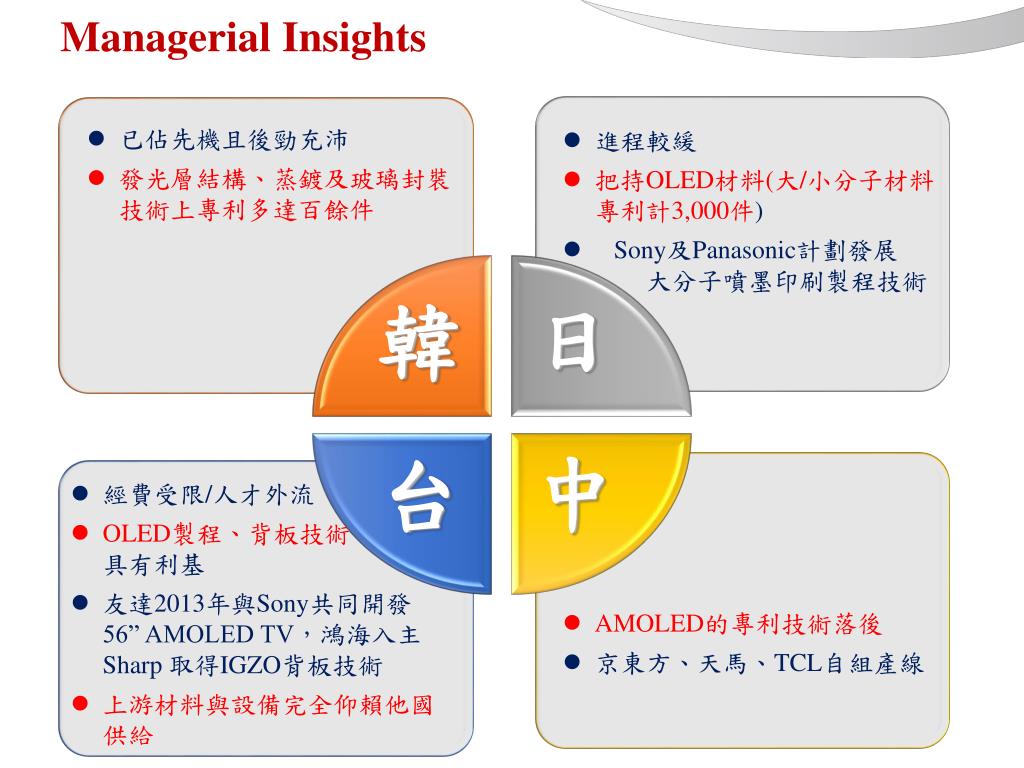

  43. Managerial Insights • 已佔先機且後勁充沛 • 發光層結構、蒸鍍及玻璃封裝技術上專利多達百餘件 • 進程較緩 • 把持OLED材料(大/小分子材料專利計3,000件) • Sony及Panasonic計劃發展 大分子噴墨印刷製程技術 日 韓 中 台 • 經費受限/人才外流 • OLED製程、背板技術 具有利基 • 友達2013年與Sony共同開發56” AMOLED TV,鴻海入主Sharp 取得IGZO背板技術 • 上游材料與設備完全仰賴他國供給 • AMOLED的專利技術落後 • 京東方、天馬、TCL自組產線

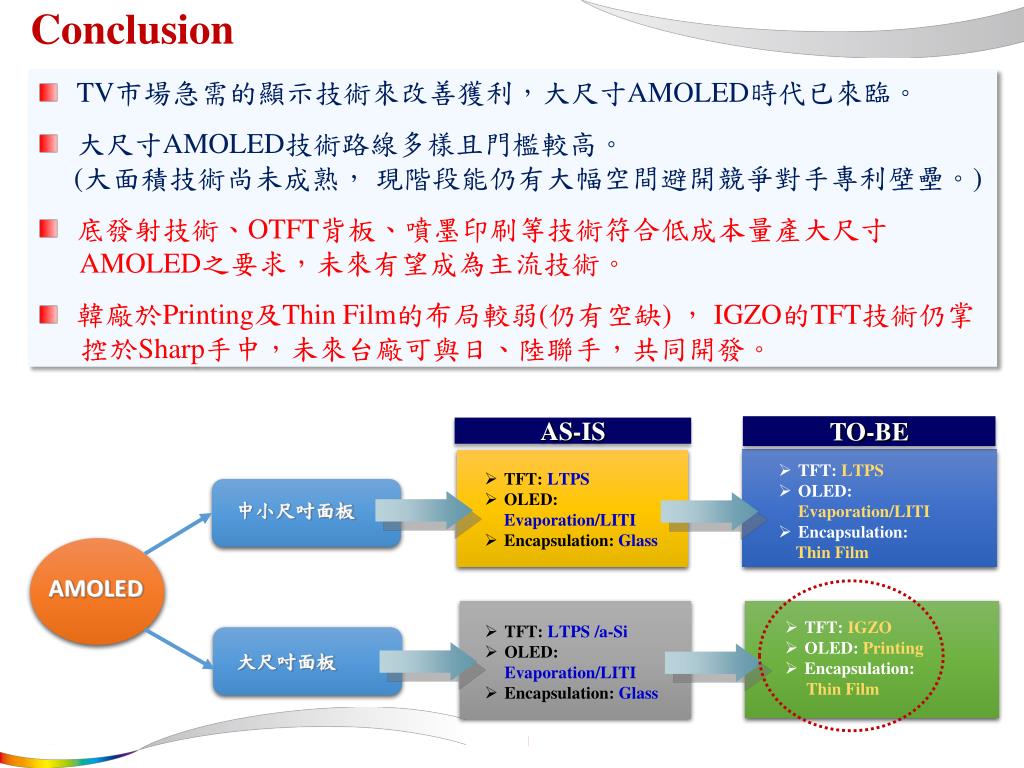

  44. Conclusion • TV市場急需的顯示技術來改善獲利,大尺寸AMOLED時代已來臨。 • 大尺寸AMOLED技術路線多樣且門檻較高。 (大面積技術尚未成熟, 現階段能仍有大幅空間避開競爭對手專利壁壘。) • 底發射技術、OTFT背板、噴墨印刷等技術符合低成本量產大尺寸 AMOLED之要求,未來有望成為主流技術。 • 韓廠於Printing及Thin Film的布局較弱(仍有空缺) ,IGZO的TFT技術仍掌 控於Sharp手中,未來台廠可與日、陸聯手,共同開發。 • TFT: LTPS • OLED: Evaporation/LITI • Encapsulation: • Thin Film • TFT: LTPS • OLED: Evaporation/LITI • Encapsulation: Glass 中小尺吋面板 TO-BE AS-IS AMOLED • TFT: IGZO • OLED: Printing • Encapsulation: • Thin Film • TFT: LTPS /a-Si • OLED: Evaporation/LITI • Encapsulation: Glass 大尺吋面板

  45. Thank You!

  46. A-Si vs. Oxide vs. LTPS之比較

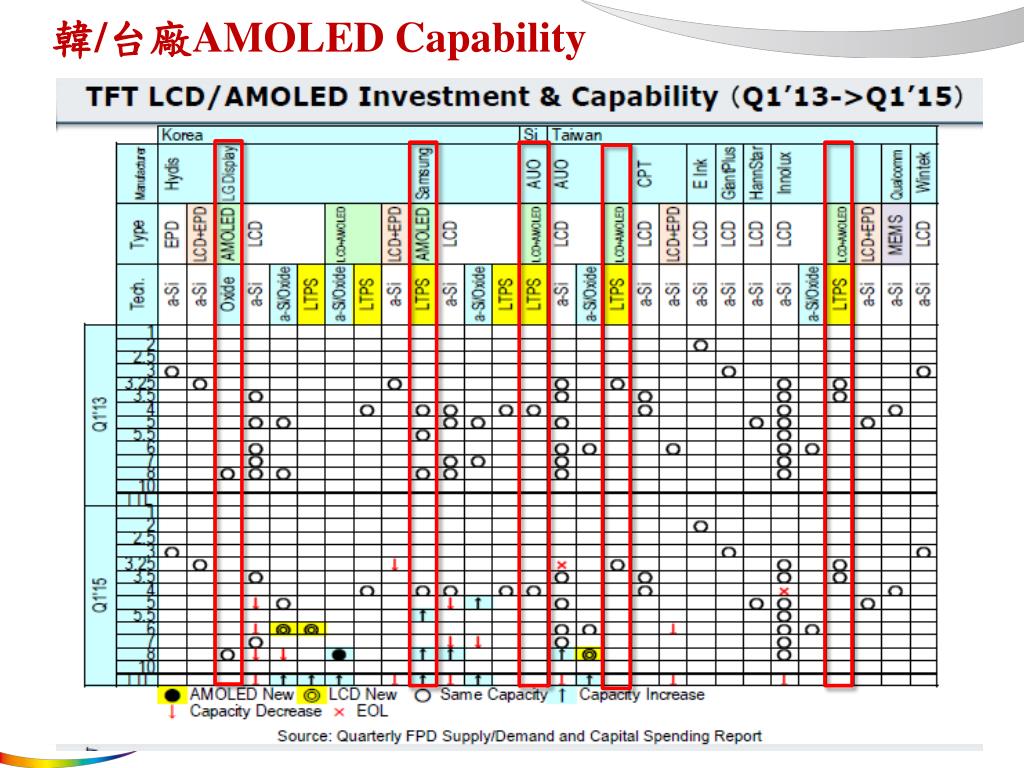

  47. 韓/台廠AMOLED Capability

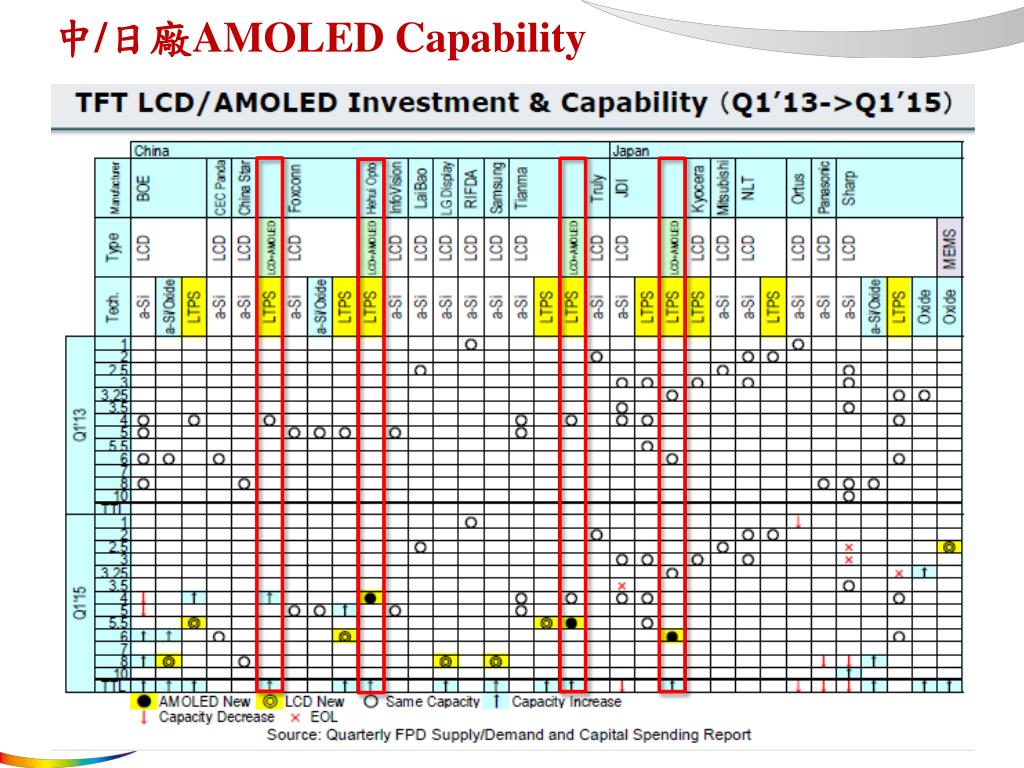

  48. 中/日廠AMOLED Capability

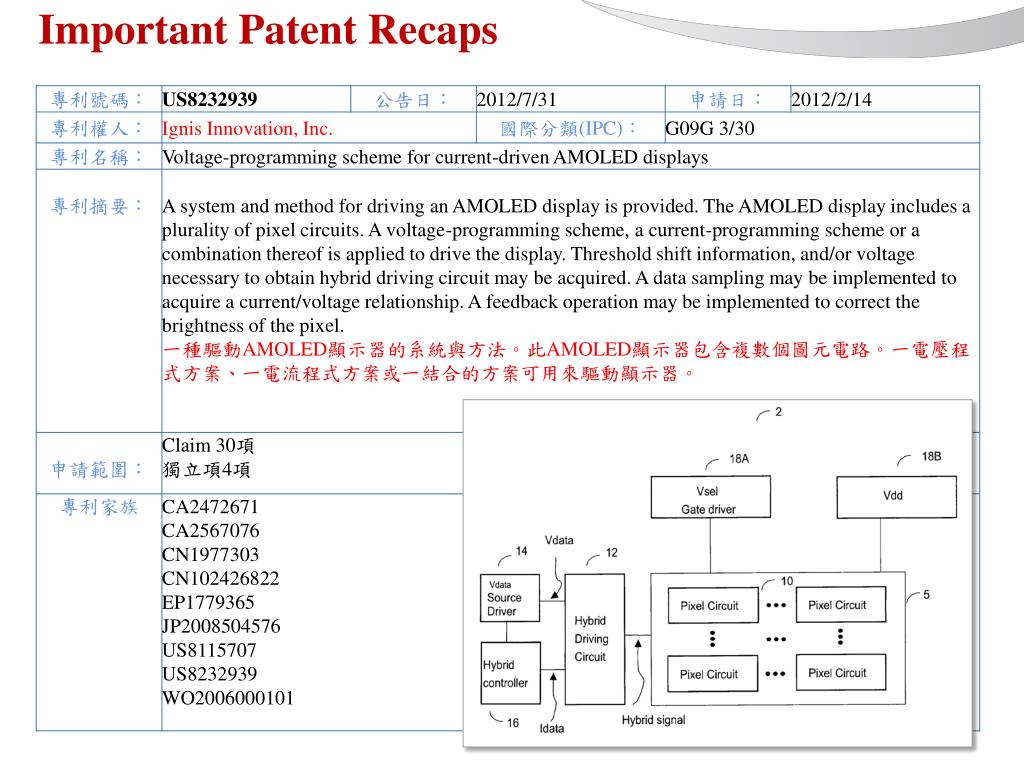

  49. Important Patent Recaps

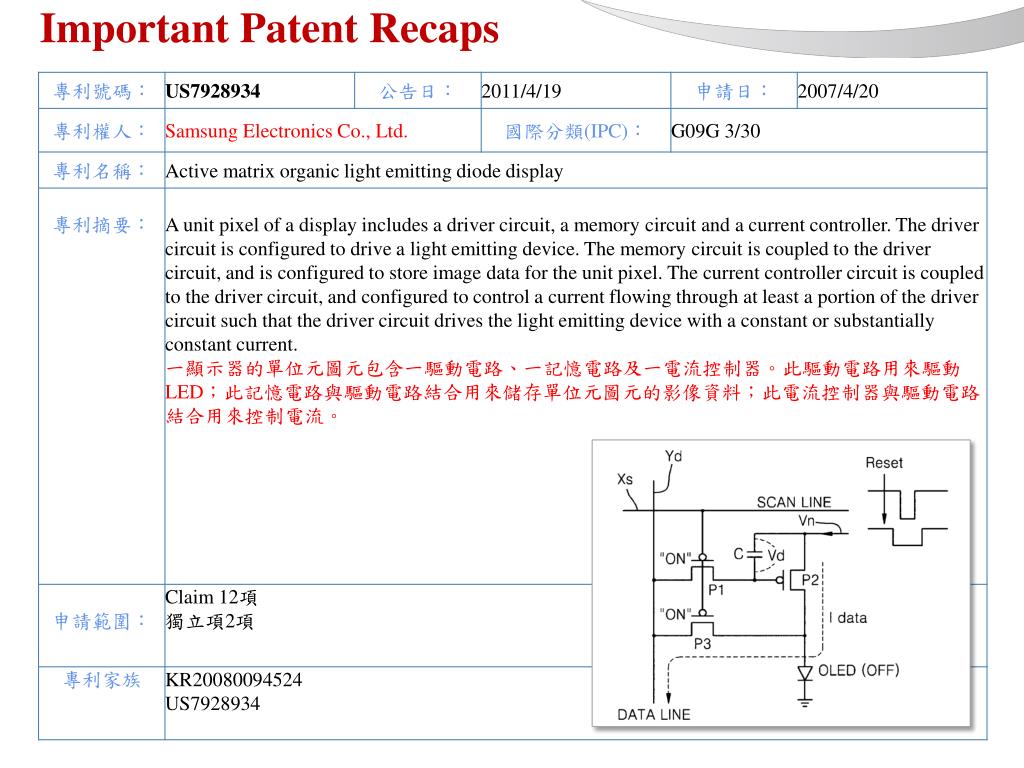

  50. Important Patent Recaps
