slide1

Fs

사용 설명서.

slide2
0. 목 차.
  • 제품 소개.
  • 2. FS 다운로드 및 실행하기.
  • 3. Mvs AJ 사용하기.
  • 4. Mvs AB, ABOM 사용하기.
  • - Mvs AB
  • - Mvs ABOM
  • 5. TIP.

2

slide3

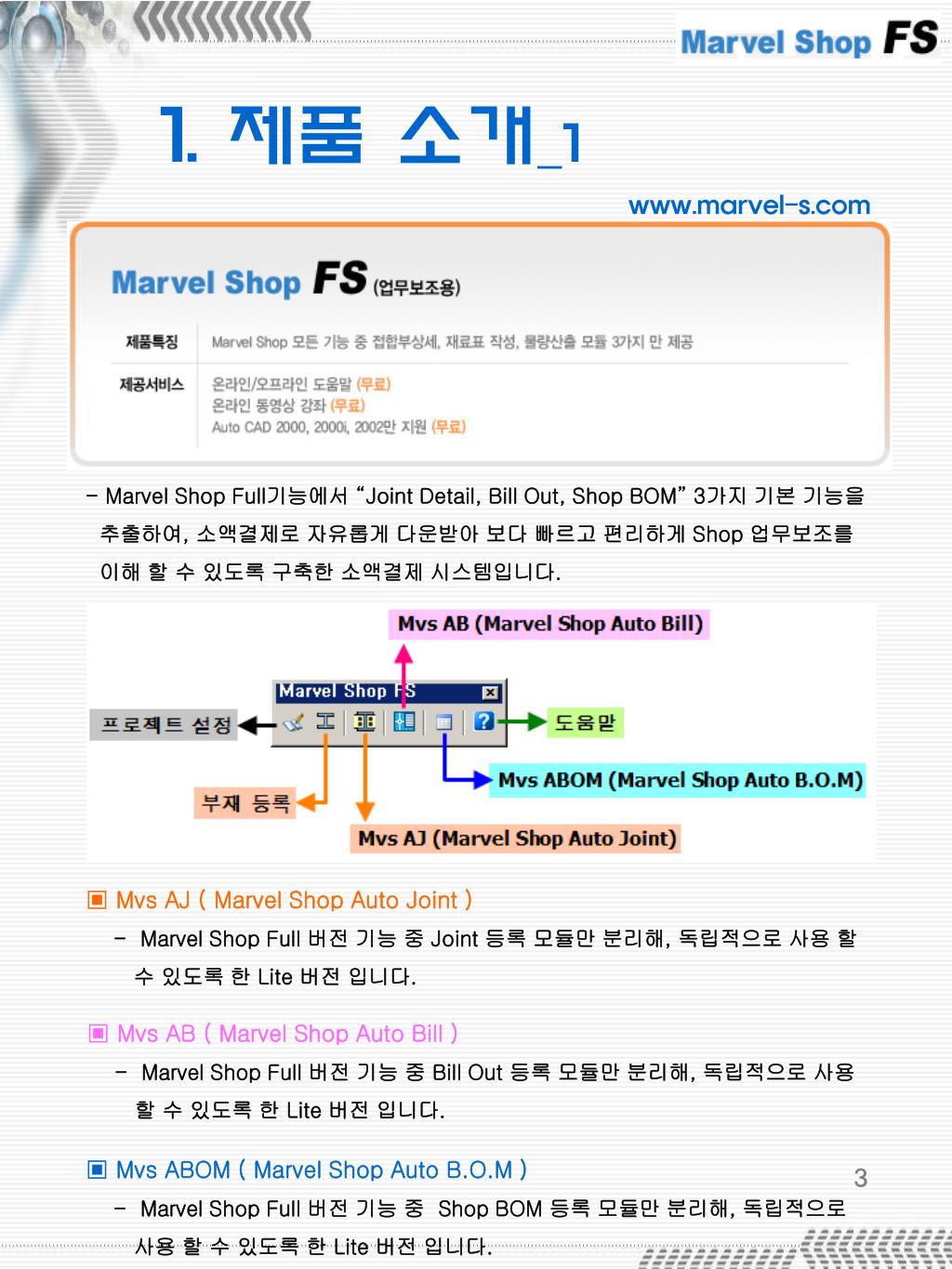

1. 제품 소개_1

www.marvel-s.com

- Marvel Shop Full기능에서 “Joint Detail, Bill Out, Shop BOM” 3가지 기본 기능을

추출하여, 소액결제로 자유롭게 다운받아 보다 빠르고 편리하게 Shop 업무보조를

이해 할 수 있도록 구축한 소액결제 시스템입니다.

▣ Mvs AJ ( Marvel Shop Auto Joint )

- Marvel Shop Full 버전 기능 중 Joint 등록 모듈만 분리해, 독립적으로 사용 할

수 있도록 한 Lite 버전 입니다.

▣ Mvs AB ( Marvel Shop Auto Bill )

- Marvel Shop Full 버전 기능 중 Bill Out 등록 모듈만 분리해, 독립적으로 사용

할 수 있도록 한 Lite 버전 입니다.

▣ Mvs ABOM ( Marvel Shop Auto B.O.M )

- Marvel Shop Full 버전 기능 중 Shop BOM 등록 모듈만 분리해, 독립적으로

사용 할 수 있도록 한 Lite 버전 입니다.

slide4

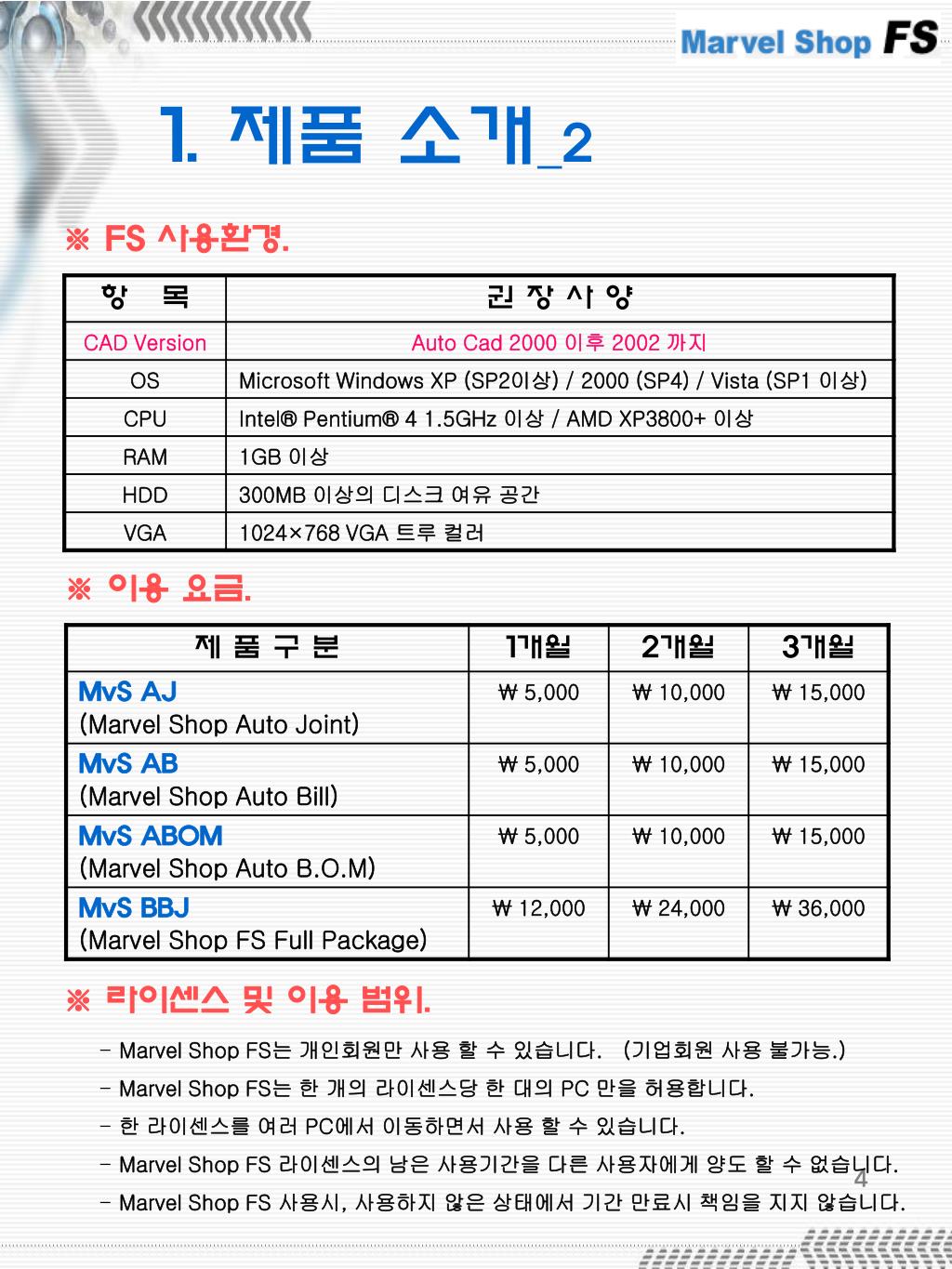

1. 제품 소개_2

※ FS 사용환경.

※ 이용 요금.

※ 라이센스 및 이용 범위.

  • Marvel Shop FS는 개인회원만 사용 할 수 있습니다. (기업회원 사용 불가능.)
  • Marvel Shop FS는 한 개의 라이센스당 한 대의 PC 만을 허용합니다.
  • 한 라이센스를 여러 PC에서 이동하면서 사용 할 수 있습니다.
  • Marvel Shop FS 라이센스의 남은 사용기간을 다른 사용자에게 양도 할 수 없습니다.
  • Marvel Shop FS 사용시, 사용하지 않은 상태에서 기간 만료시 책임을 지지 않습니다.
2 fs 1
2. FS 다운로드 및 실행하기_1

1. 개인회원으로 회원 가입한다.

( 기업회원으로 가입 시, FS를

사용 할 수 없으므로 기업회원은

개인회원으로 가입해주세요.

회원정보 입력 시, 연락처 등을

상세히 기입해주시기 바랍니다. )

2. 로그인 후, FS를 다운로드 함.

※ FS의 경우, Auto CAD 2002 플랫폼에서 실행이 되므로, CAD 버전을

반드시 확인하여 주시기 바랍니다.

2 fs 2
2. FS 다운로드 및 실행하기_2

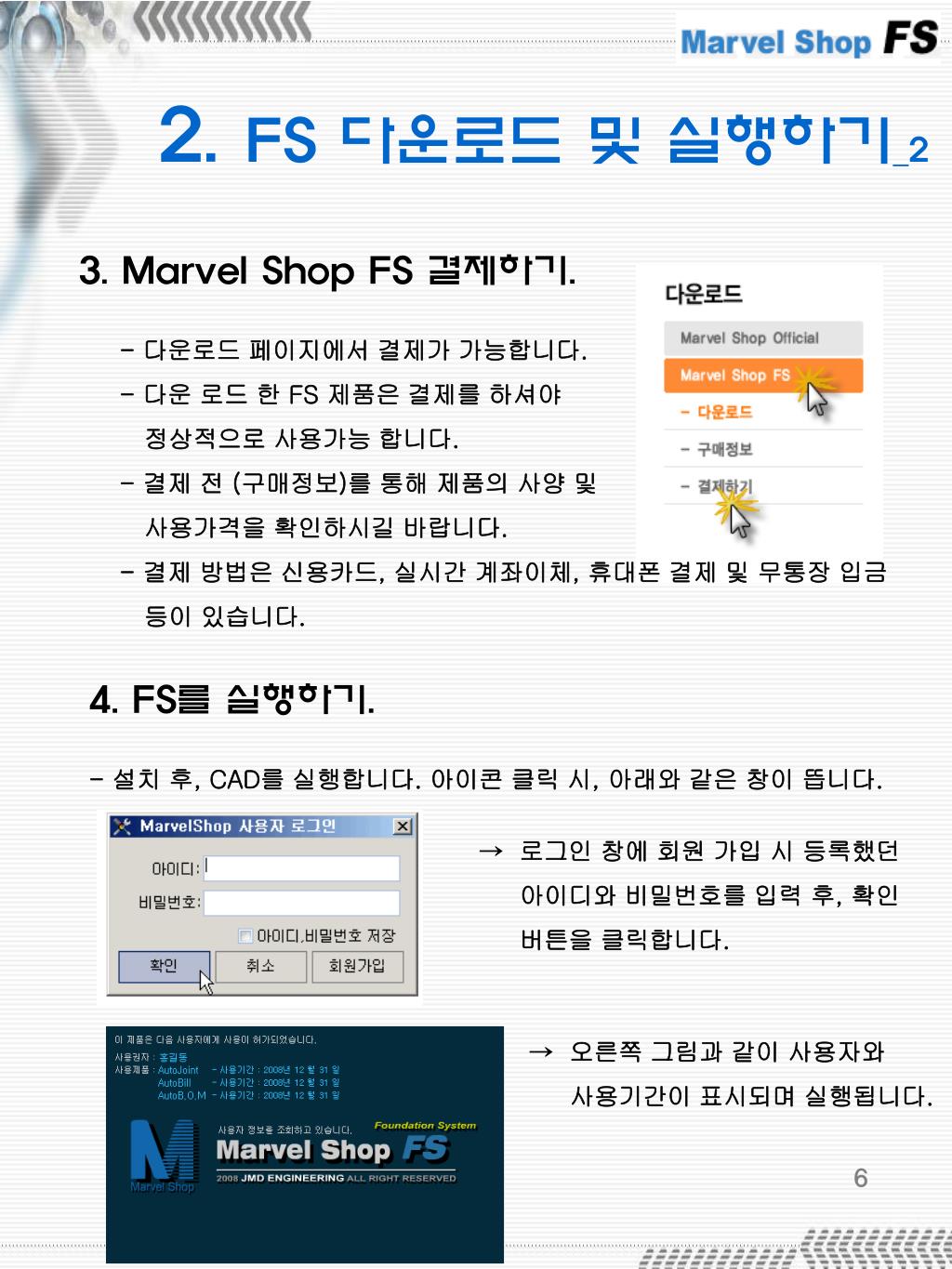

3. Marvel Shop FS 결제하기.

- 다운로드 페이지에서 결제가 가능합니다.

- 다운 로드 한 FS 제품은 결제를 하셔야

정상적으로 사용가능 합니다.

- 결제 전 (구매정보)를 통해 제품의 사양 및

사용가격을 확인하시길 바랍니다.

- 결제 방법은 신용카드, 실시간 계좌이체, 휴대폰 결제 및 무통장 입금

등이 있습니다.

4. FS를 실행하기.

- 설치 후, CAD를 실행합니다. 아이콘 클릭 시, 아래와 같은 창이 뜹니다.

→ 로그인 창에 회원 가입 시 등록했던

아이디와 비밀번호를 입력 후, 확인

버튼을 클릭합니다.

→ 오른쪽 그림과 같이 사용자와

사용기간이 표시되며 실행됩니다.

3 mvs aj 1
3. Mvs AJ 사용하기_1

Marvel Shop Auto Joint.

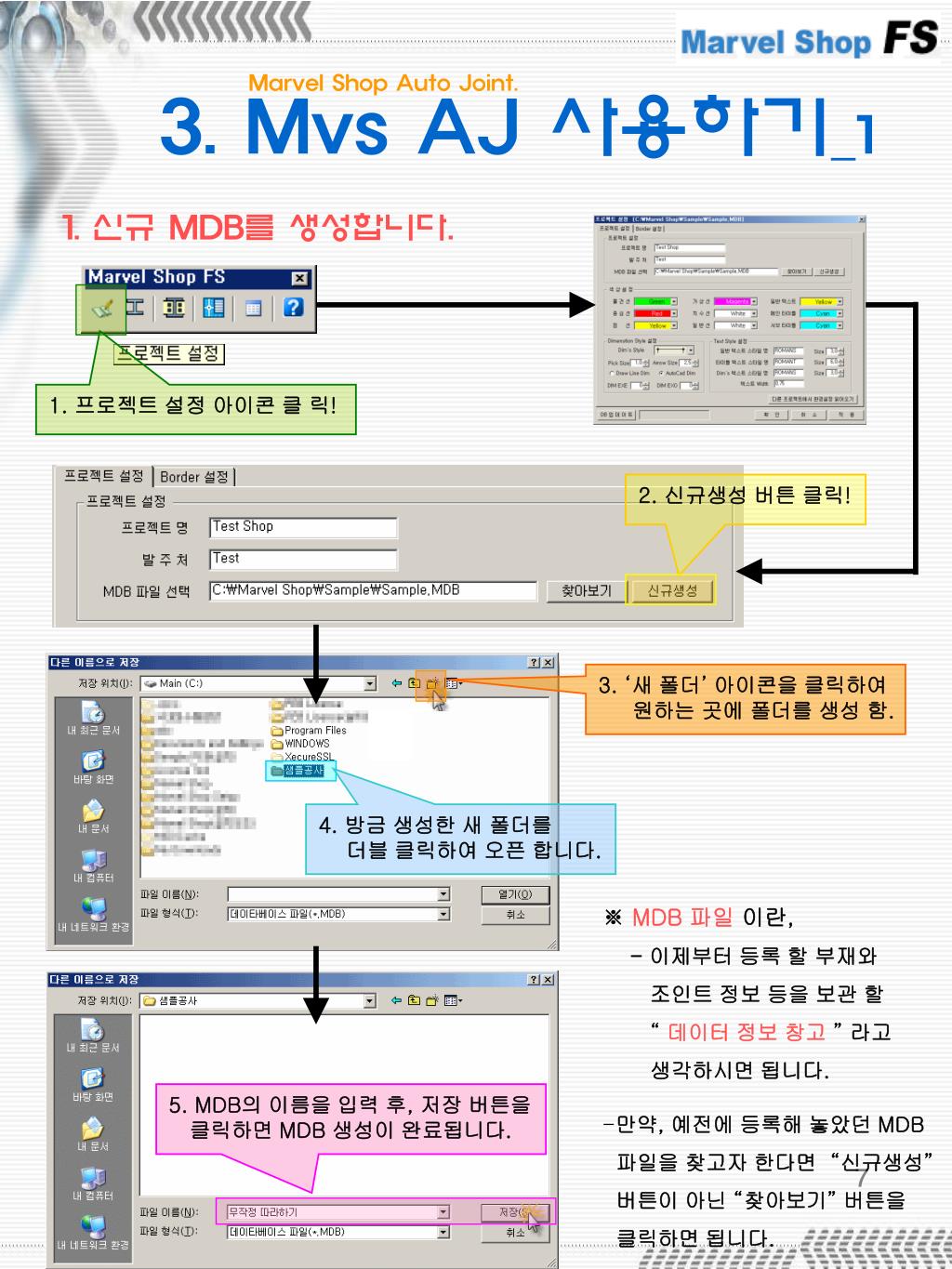

1. 신규 MDB를 생성합니다.

1. 프로젝트 설정 아이콘 클 릭!

2. 신규생성 버튼 클릭!

3. ‘새 폴더’ 아이콘을 클릭하여

원하는 곳에 폴더를 생성 함.

4. 방금 생성한 새 폴더를

더블 클릭하여 오픈 합니다.

  • ※ MDB 파일 이란,
  • - 이제부터 등록 할 부재와
  • 조인트 정보 등을 보관 할
  • “데이터 정보 창고” 라고
  • 생각하시면 됩니다.
  • 만약, 예전에 등록해 놓았던 MDB
  • 파일을 찾고자 한다면 “신규생성”
  • 버튼이 아닌 “찾아보기” 버튼을
  • 클릭하면 됩니다.

5. MDB의 이름을 입력 후, 저장 버튼을

클릭하면 MDB 생성이 완료됩니다.

3 mvs aj 2
3. Mvs AJ 사용하기_2

Marvel Shop Auto Joint.

2. 조인트를 등록 할 부재 규격과 마크를 등록합니다.

등록 하기_ 1

2. 버튼 클릭!

(또는 부재 사이즈 직접 입력!)

1. 클 릭

4. 부재 사이즈의

일부를 입력!

5. 등록 할 부재의

사이즈를 선택!

3. 등록 할 부재 타입을 선택!

6. 버튼 클릭! 또는 선택 한

부재 리스트를 더블 클릭!

7. 부재 재질 선택!

8. + 버튼 클릭!

3 mvs aj 3

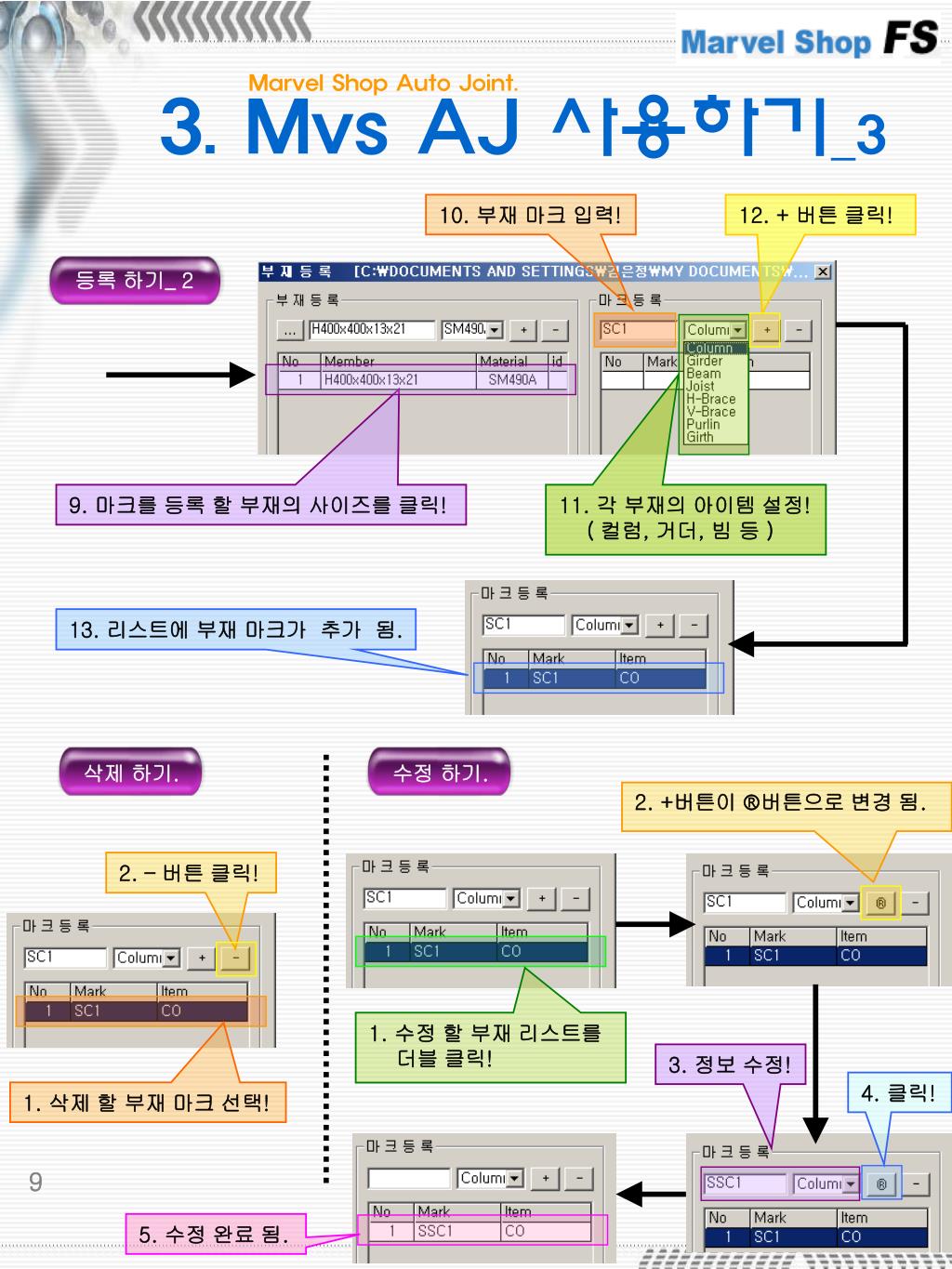

3. Mvs AJ 사용하기_3

Marvel Shop Auto Joint.

10. 부재 마크 입력!

12. + 버튼 클릭!

등록 하기_ 2

9. 마크를 등록 할 부재의 사이즈를 클릭!

11. 각 부재의 아이템 설정!

( 컬럼, 거더, 빔 등 )

13. 리스트에 부재 마크가 추가 됨.

삭제 하기.

수정 하기.

2. +버튼이 Ⓡ버튼으로 변경 됨.

2. – 버튼 클릭!

1. 수정 할 부재 리스트를

더블 클릭!

3. 정보 수정!

4. 클릭!

1. 삭제 할 부재 마크 선택!

9

5. 수정 완료 됨.

3 mvs aj 4
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

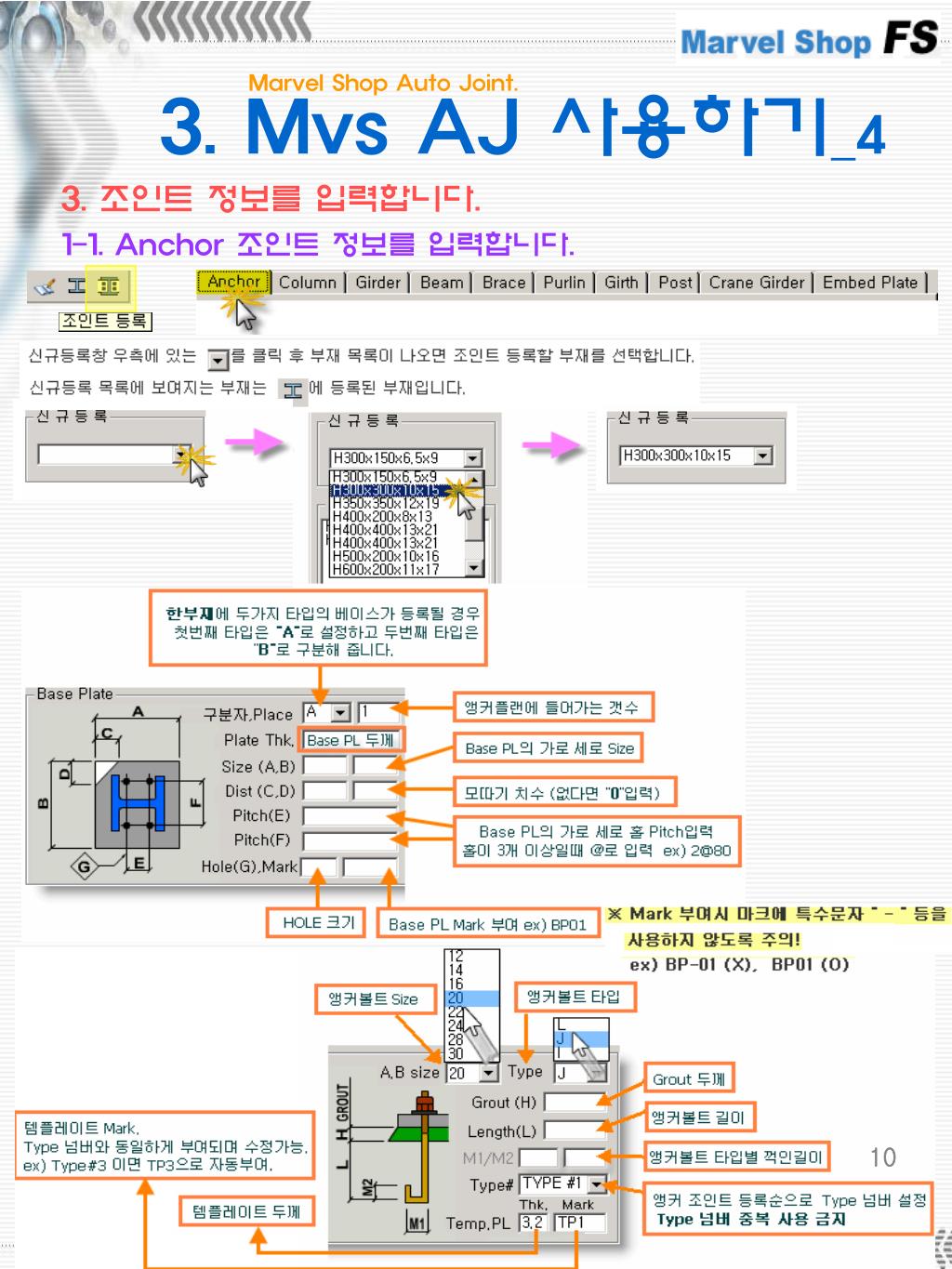

3. 조인트 정보를 입력합니다.

1-1. Anchor 조인트 정보를 입력합니다.

10

3 mvs aj 41
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

1-2. Anchor 조인트 정보를 입력합니다.

3 mvs aj 42
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

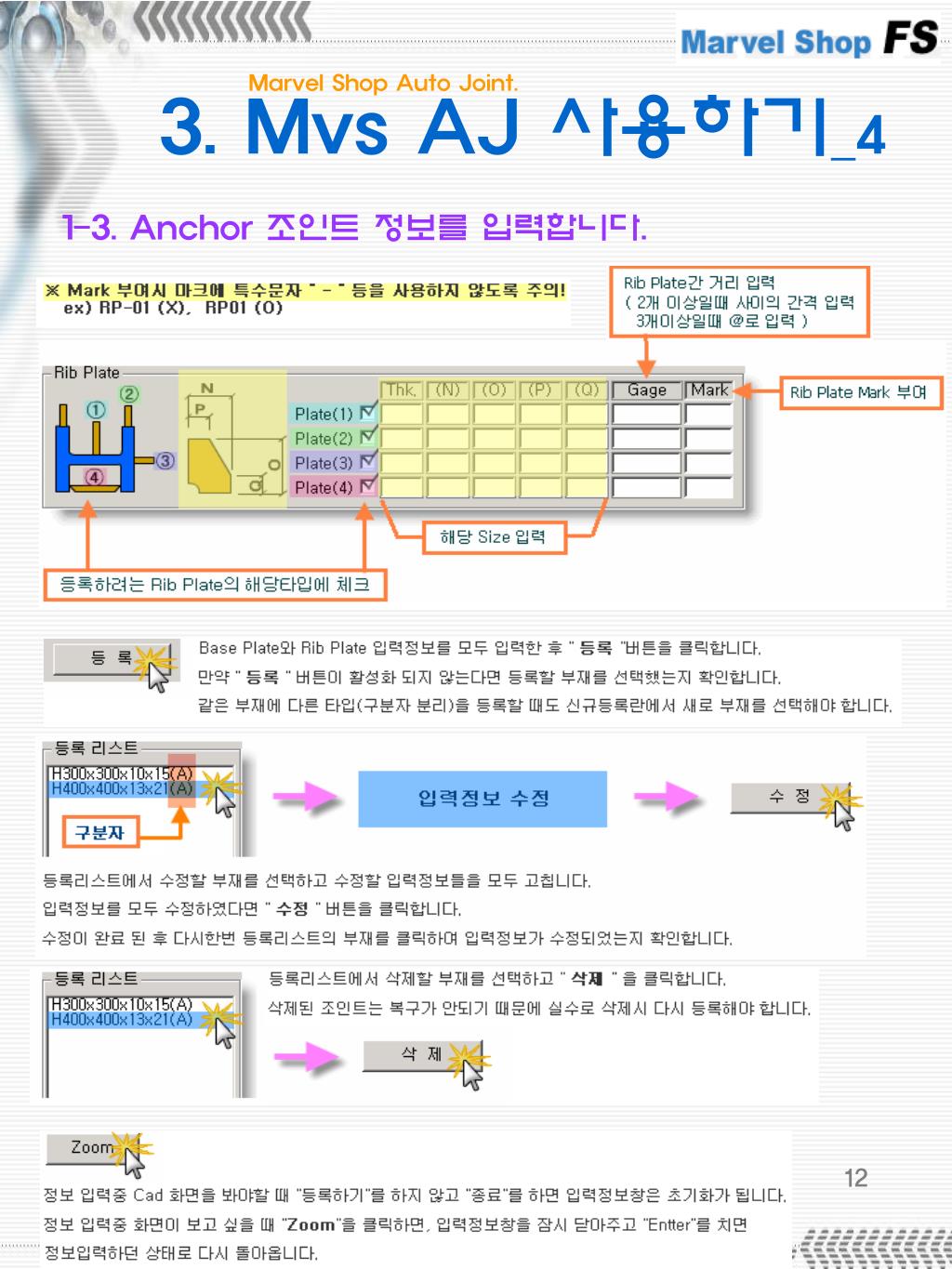

1-3. Anchor 조인트 정보를 입력합니다.

3 mvs aj 43
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

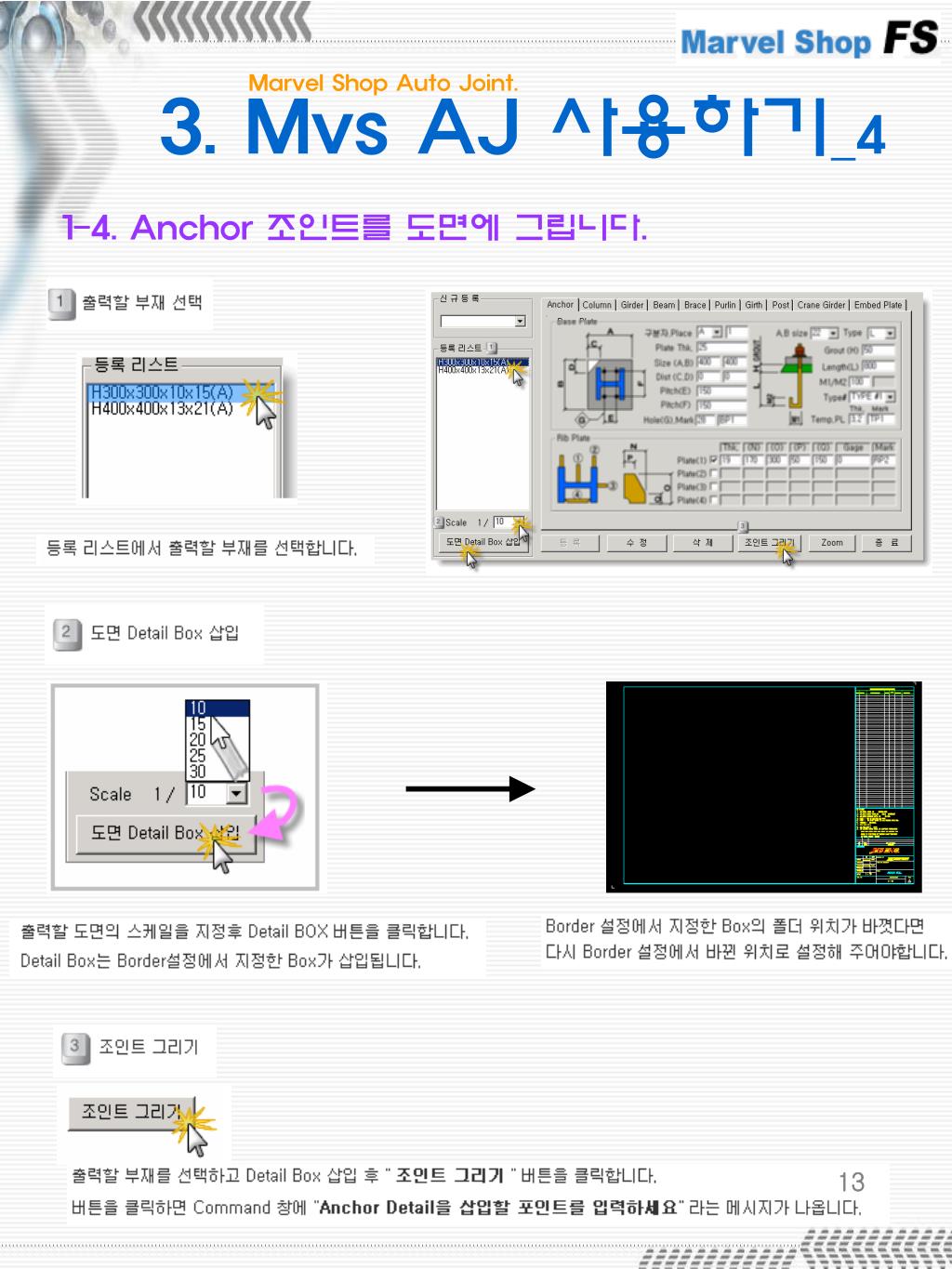

1-4. Anchor 조인트를 도면에 그립니다.

13

3 mvs aj 44
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

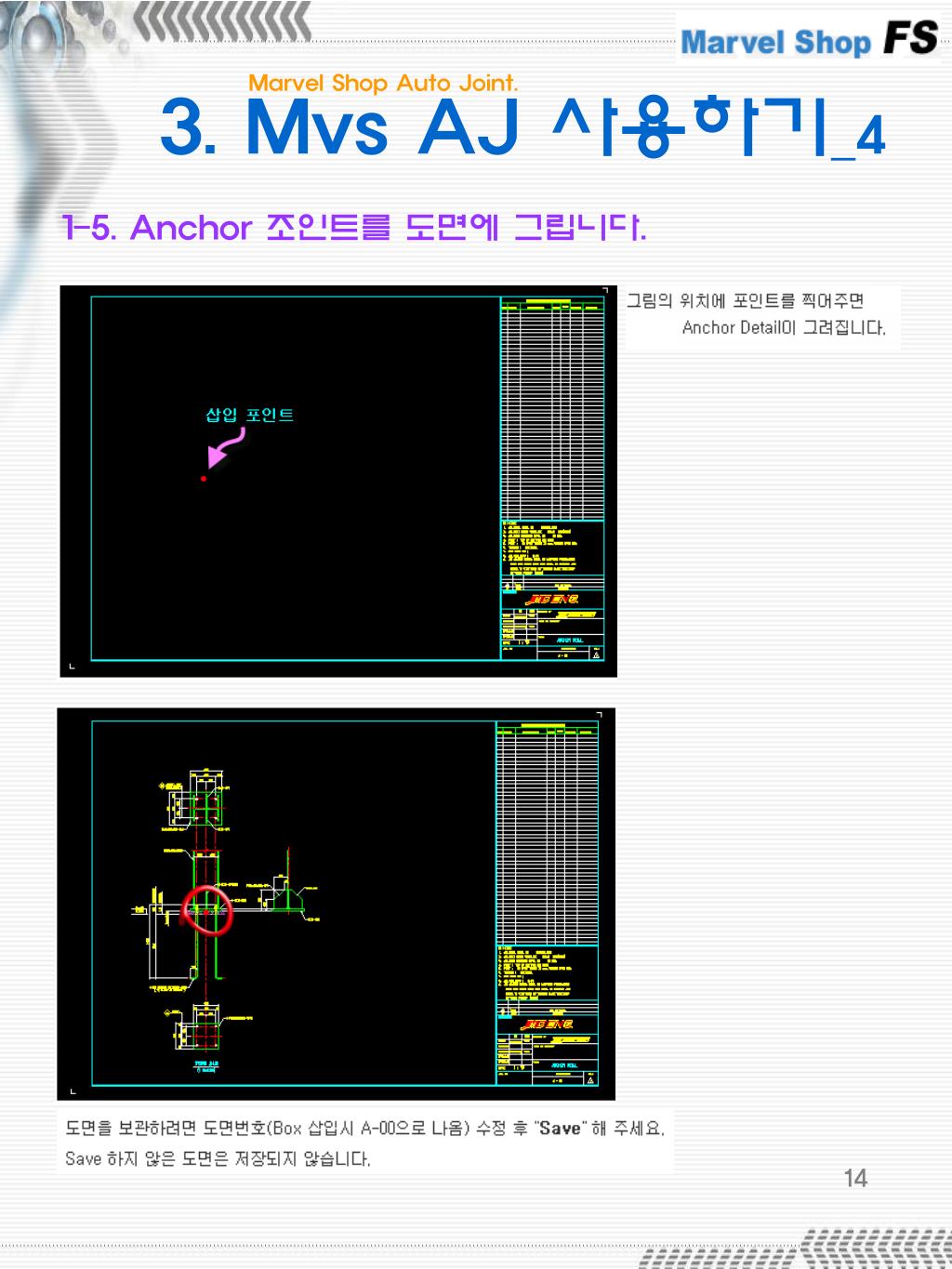

1-5. Anchor 조인트를 도면에 그립니다.

3 mvs aj 45
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

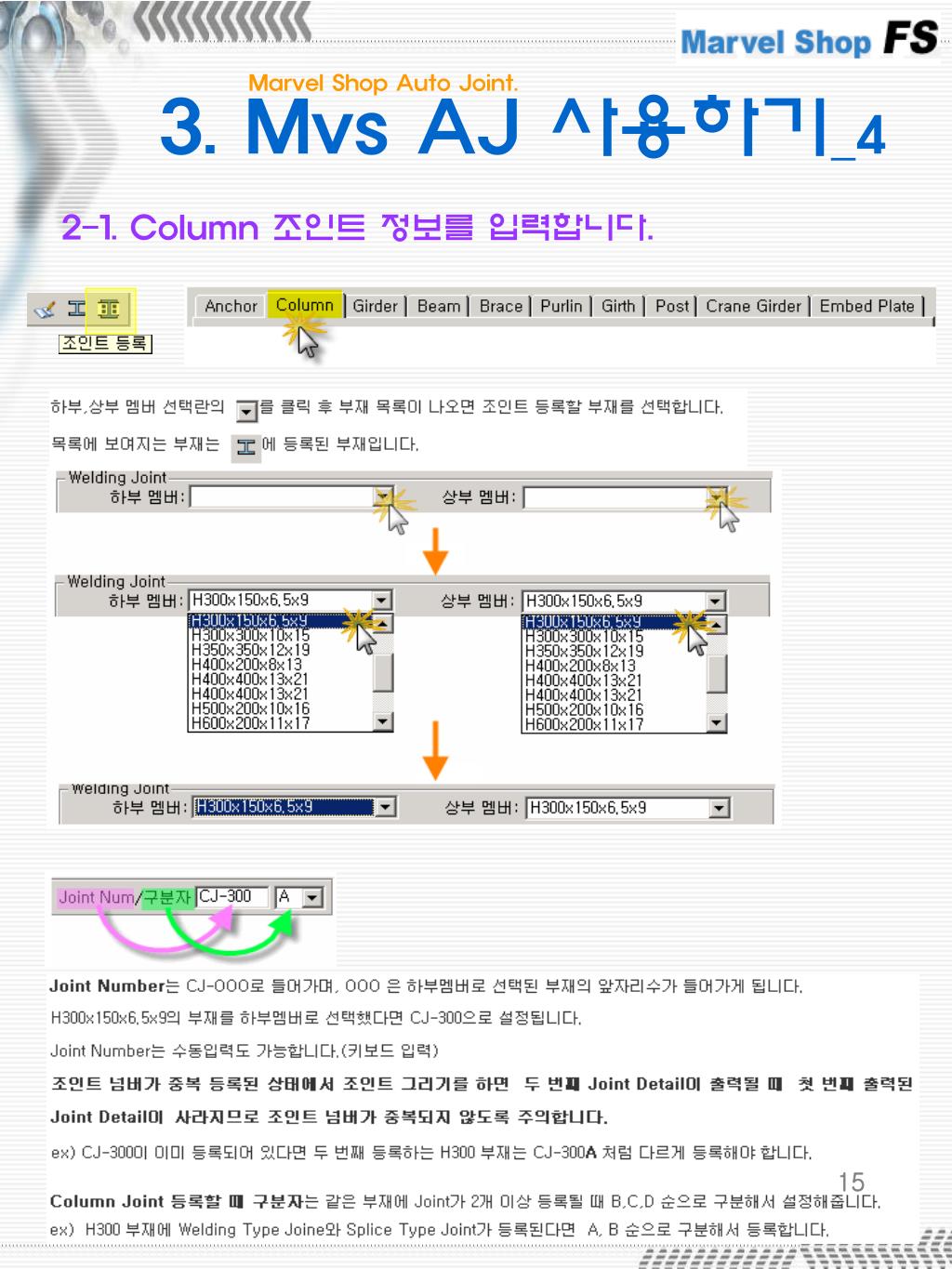

2-1. Column 조인트 정보를 입력합니다.

15

3 mvs aj 46
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

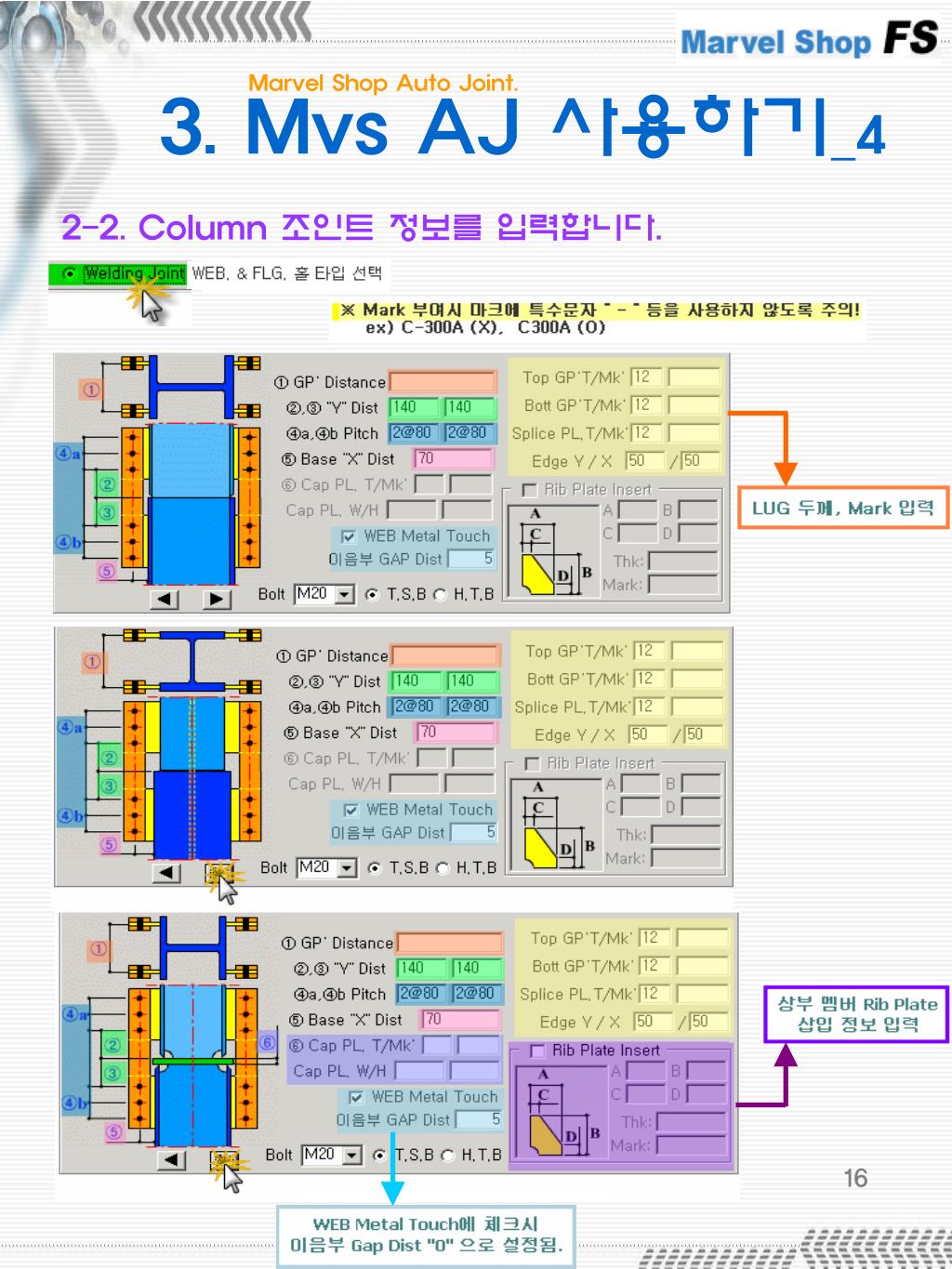

2-2. Column 조인트 정보를 입력합니다.

3 mvs aj 47
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

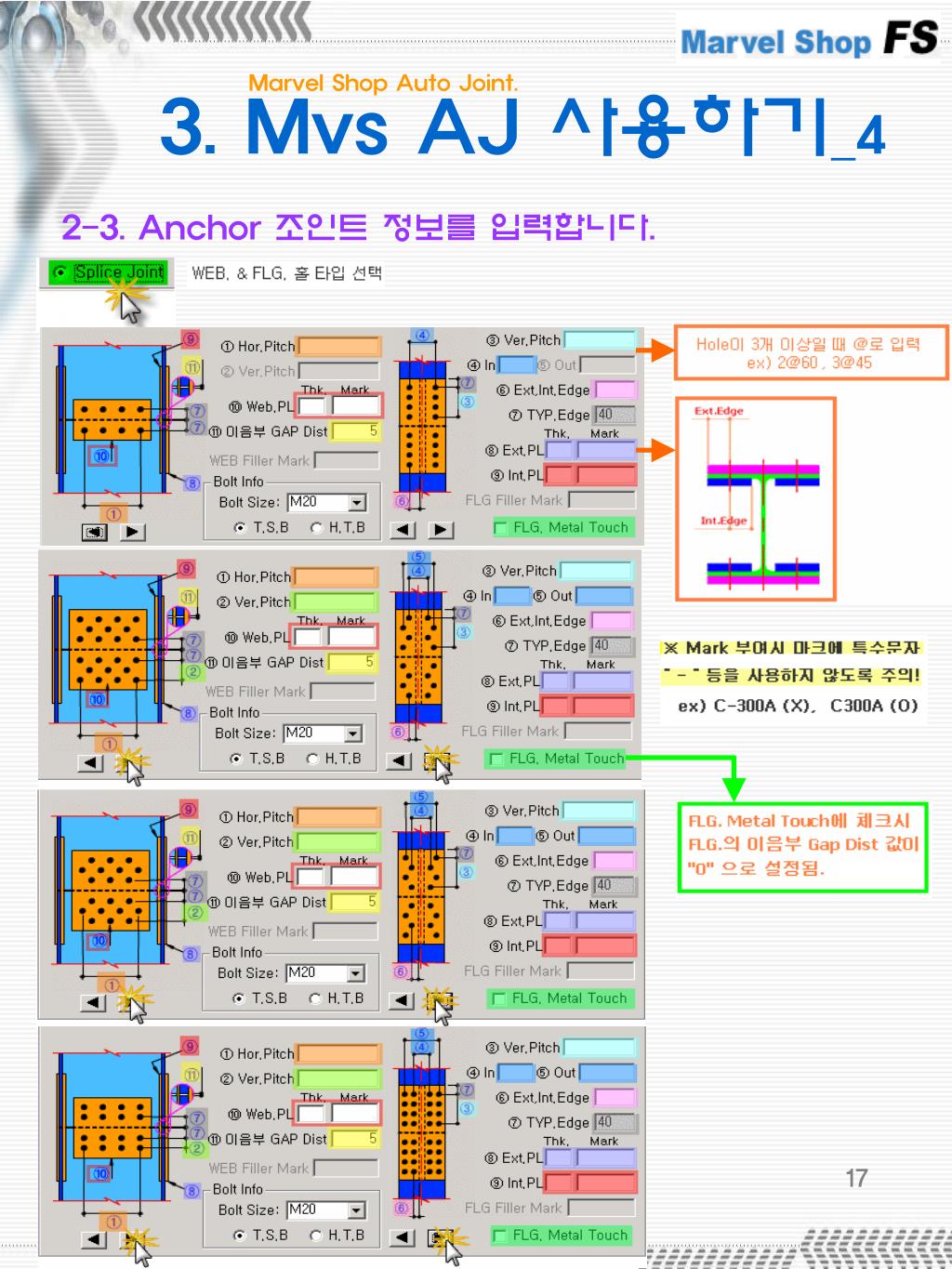

2-3. Anchor 조인트 정보를 입력합니다.

3 mvs aj 48
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

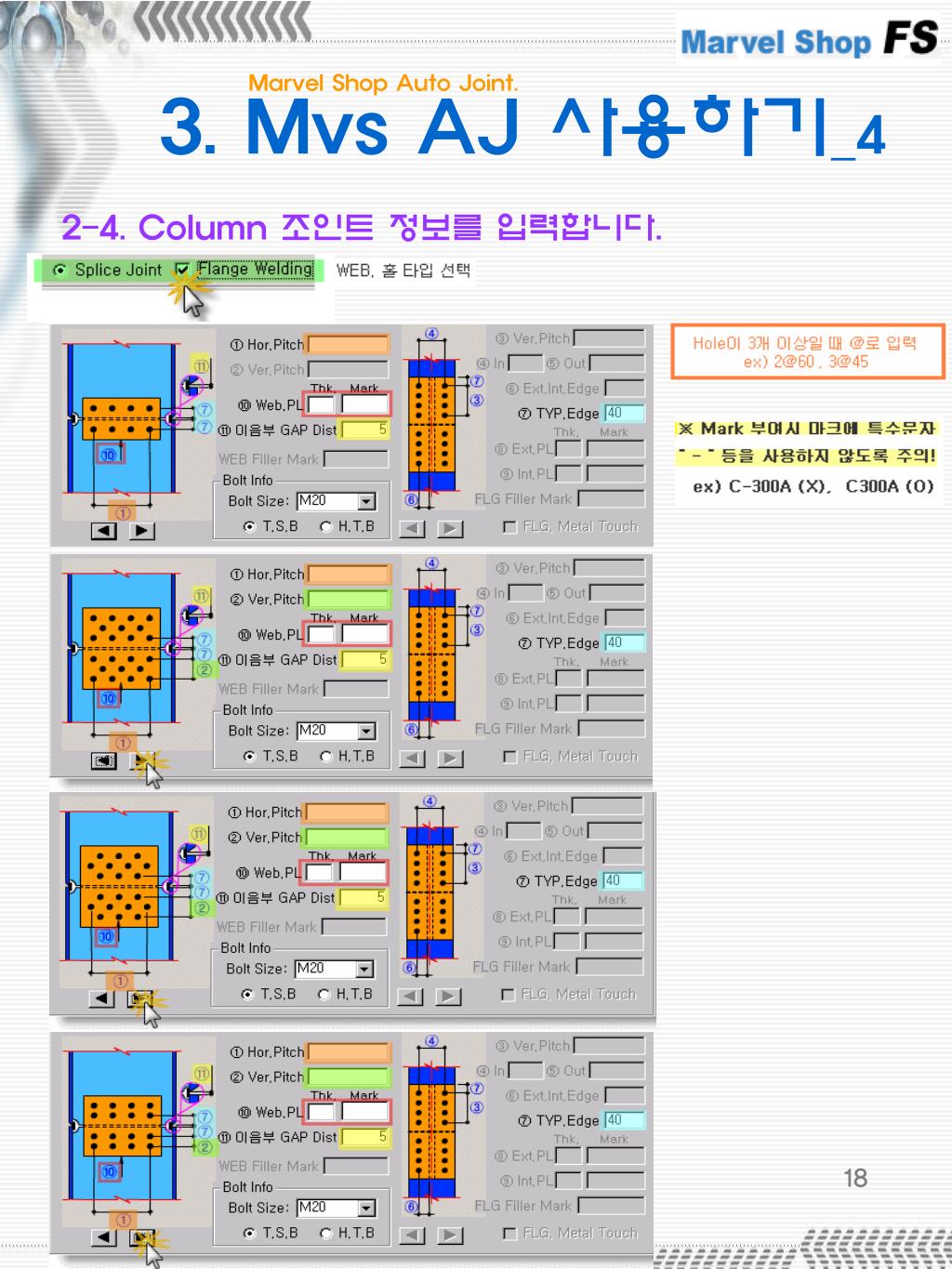

2-4. Column 조인트 정보를 입력합니다.

3 mvs aj 49
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

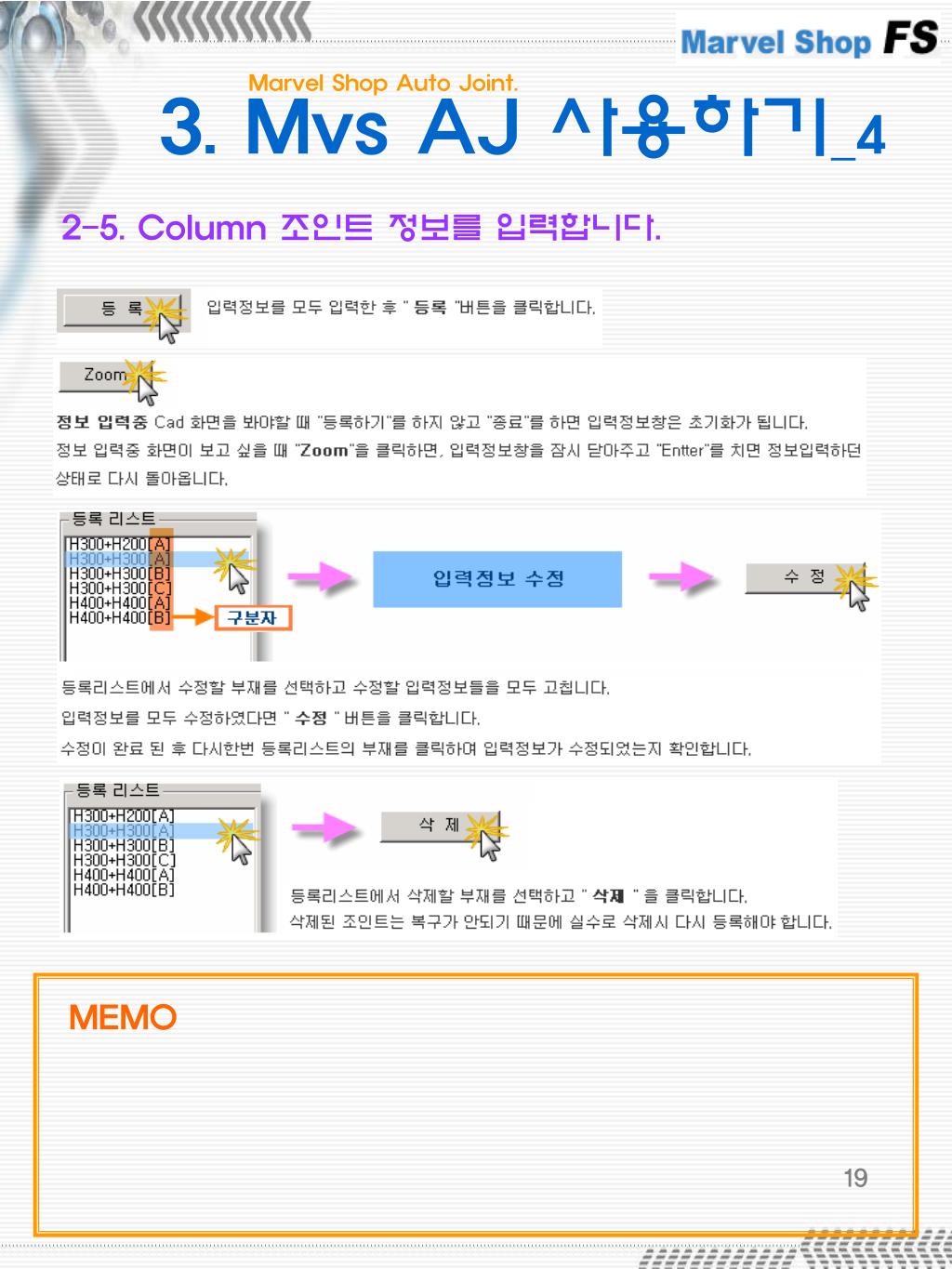

2-5. Column 조인트 정보를 입력합니다.

MEMO

3 mvs aj 410
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

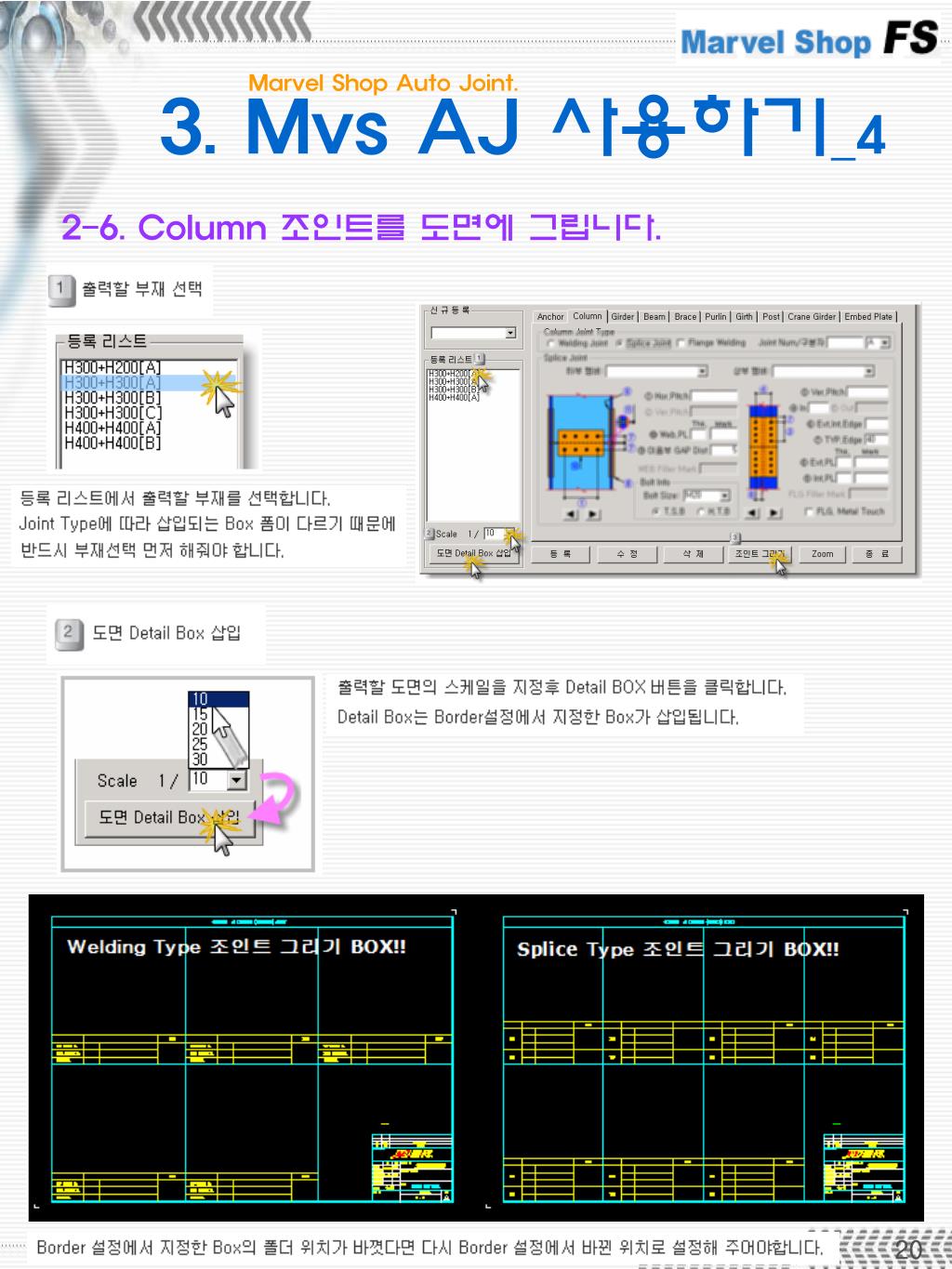

2-6. Column 조인트를 도면에 그립니다.

20

3 mvs aj 411
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

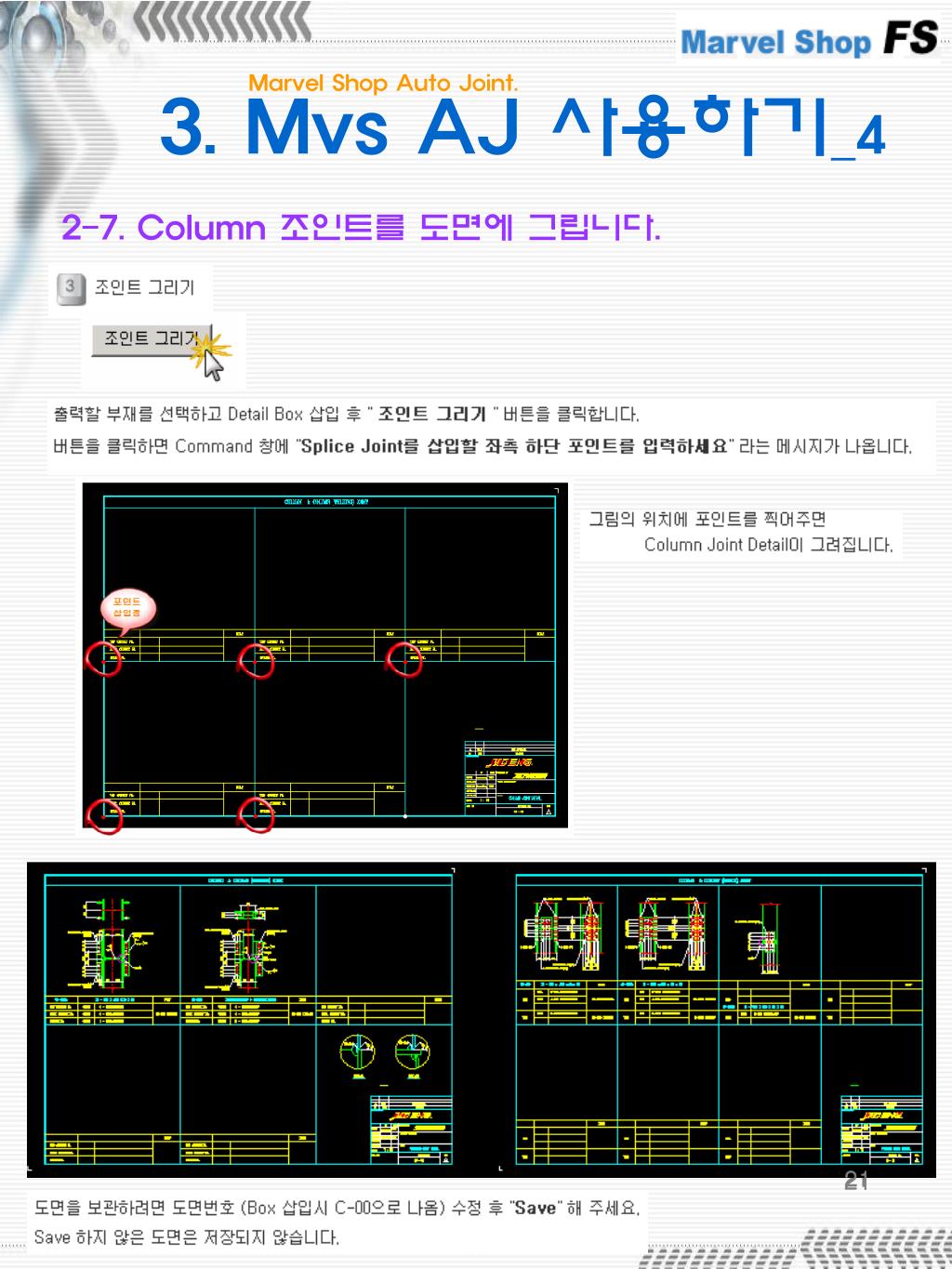

2-7. Column 조인트를 도면에 그립니다.

21

3 mvs aj 412
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

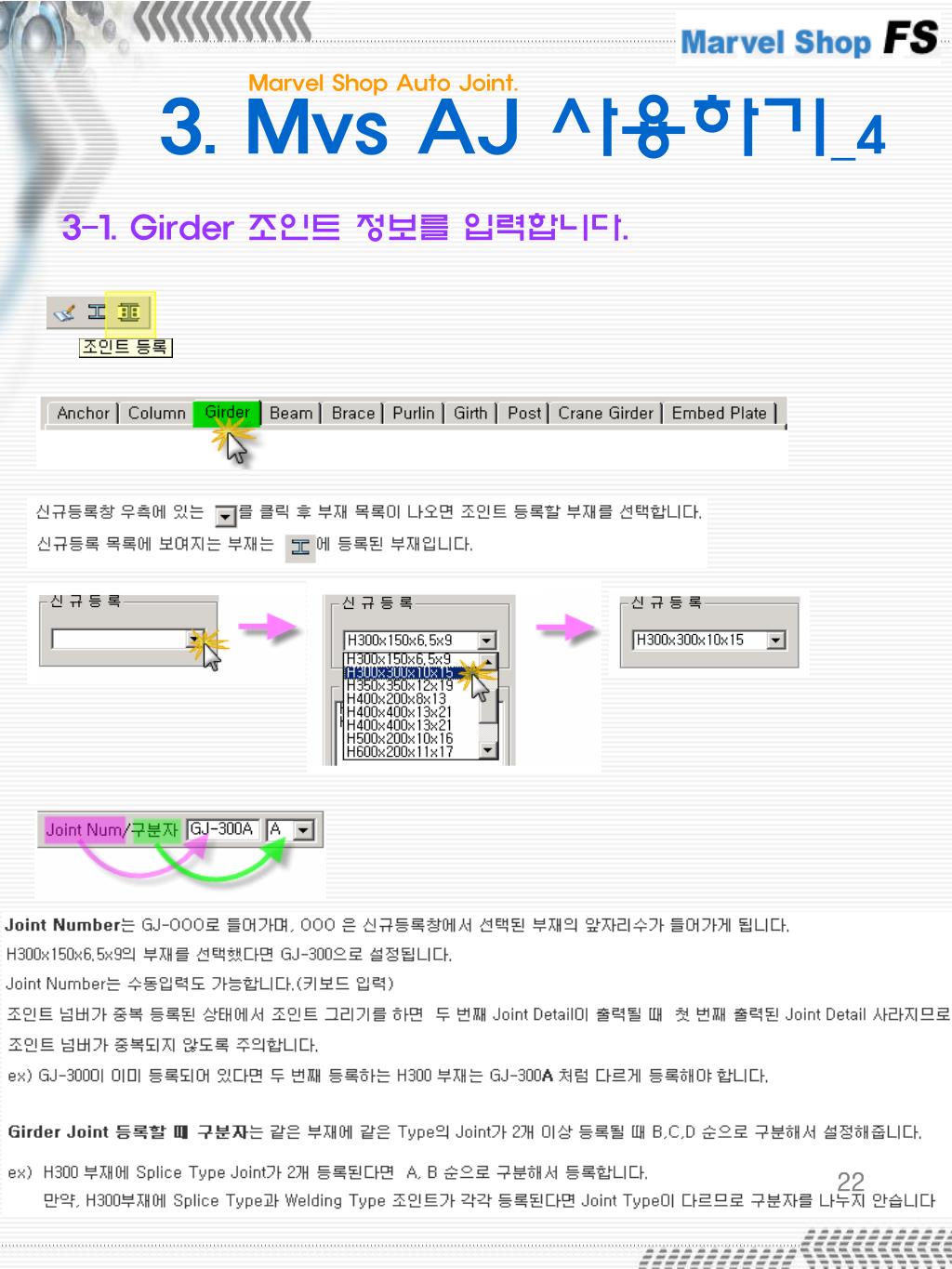

3-1. Girder 조인트 정보를 입력합니다.

22

3 mvs aj 413
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

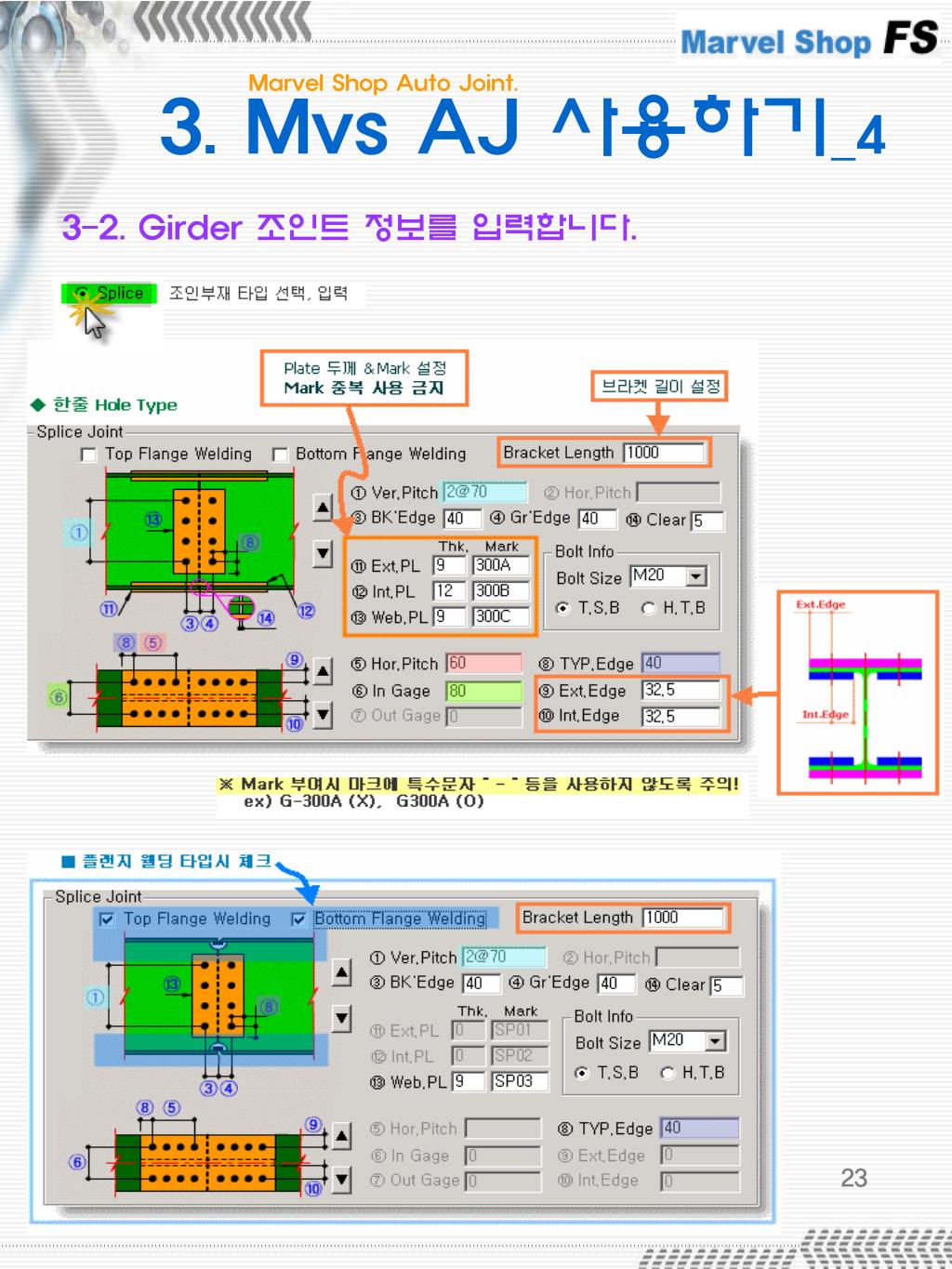

3-2. Girder 조인트 정보를 입력합니다.

3 mvs aj 414
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

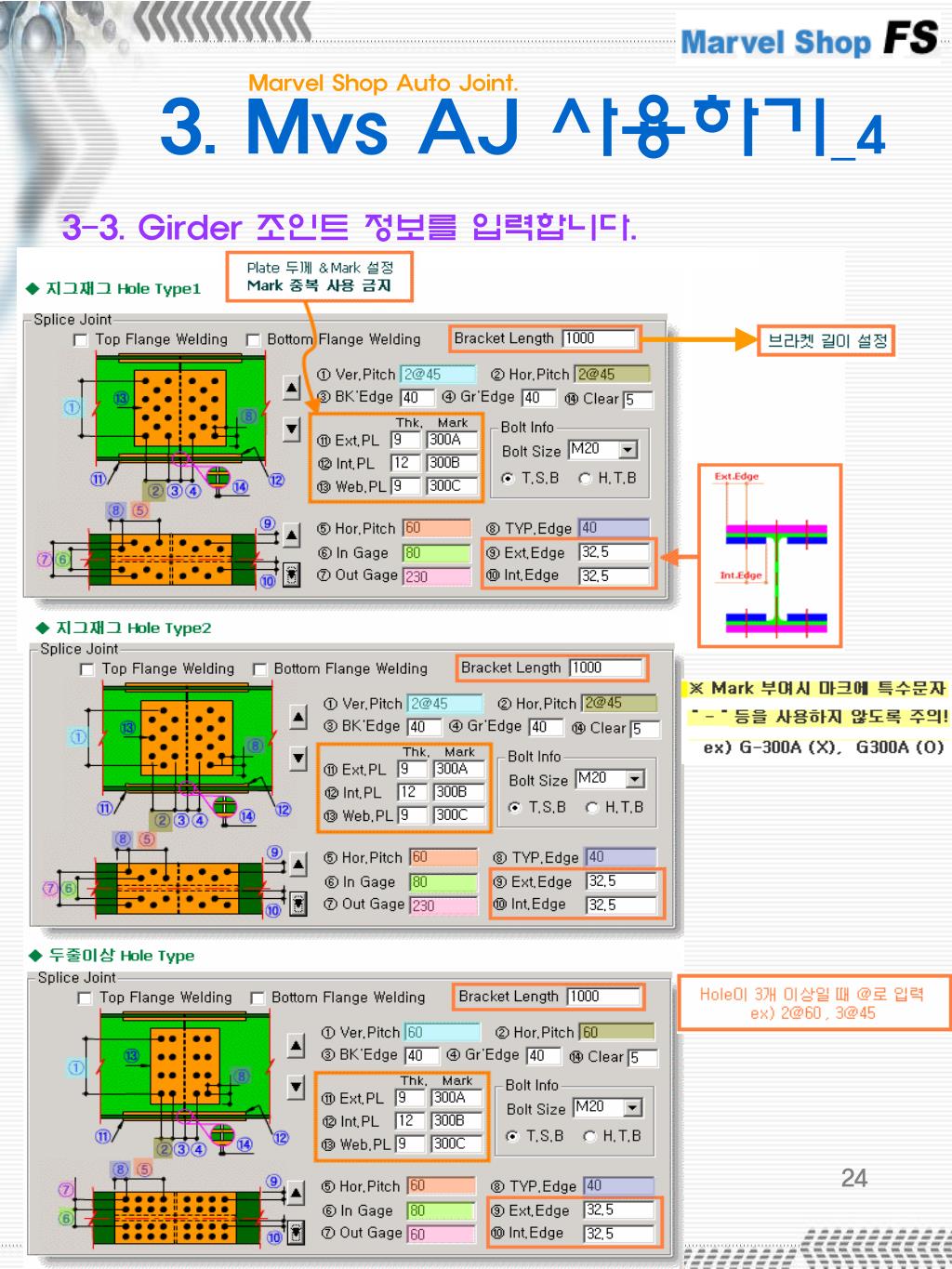

3-3. Girder 조인트 정보를 입력합니다.

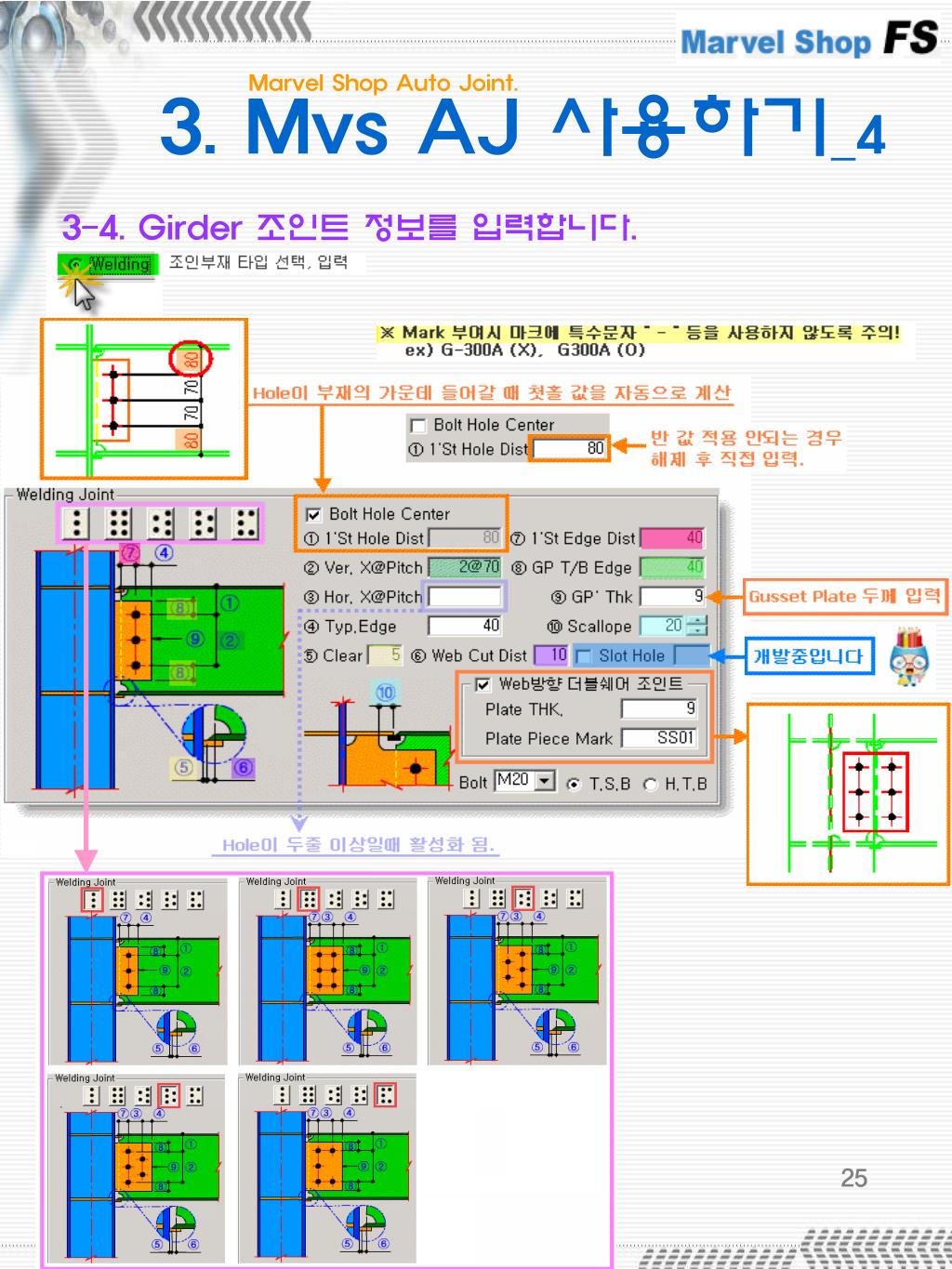

3 mvs aj 415
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

3-4. Girder 조인트 정보를 입력합니다.

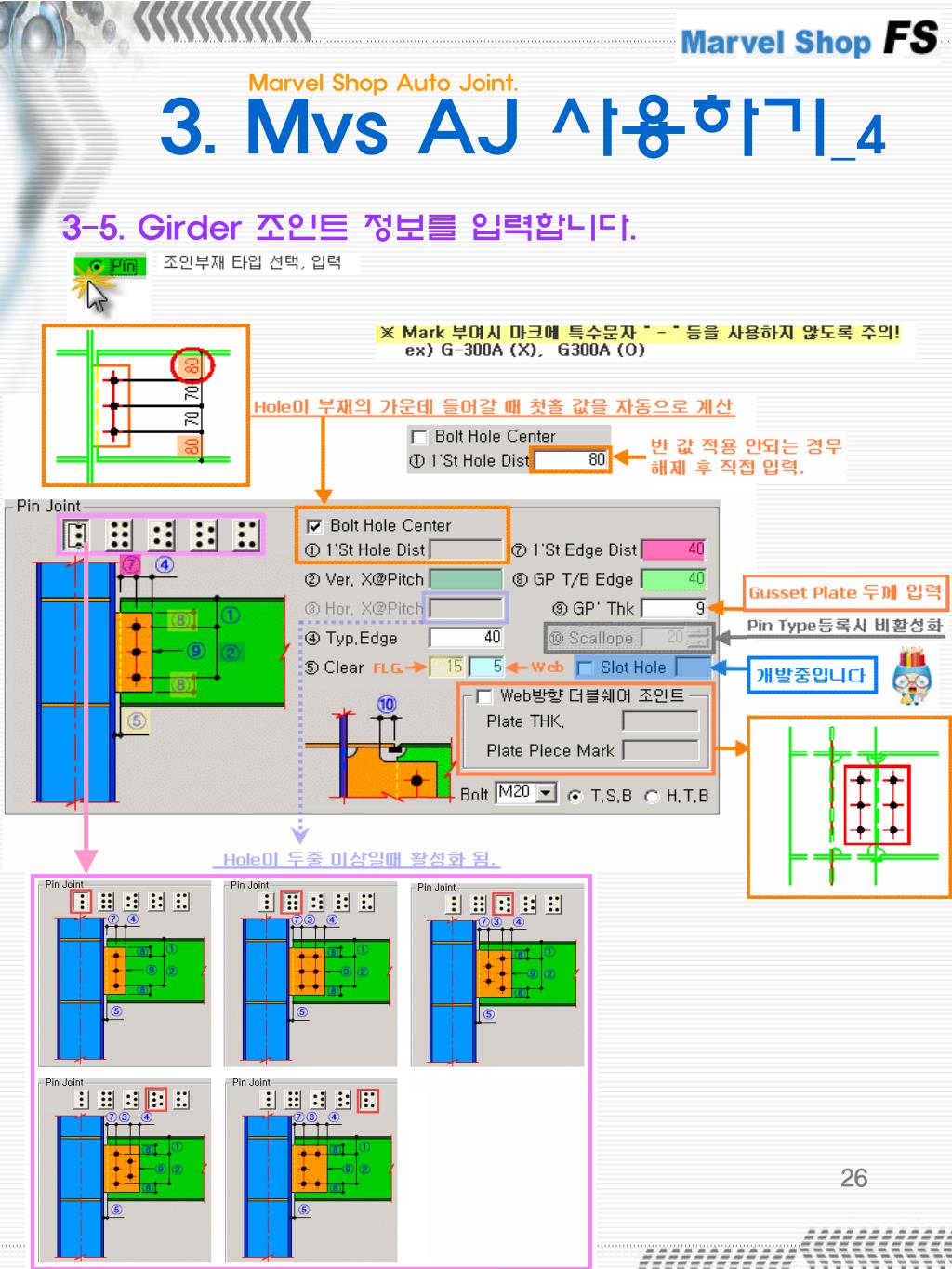

3 mvs aj 416
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

3-5. Girder 조인트 정보를 입력합니다.

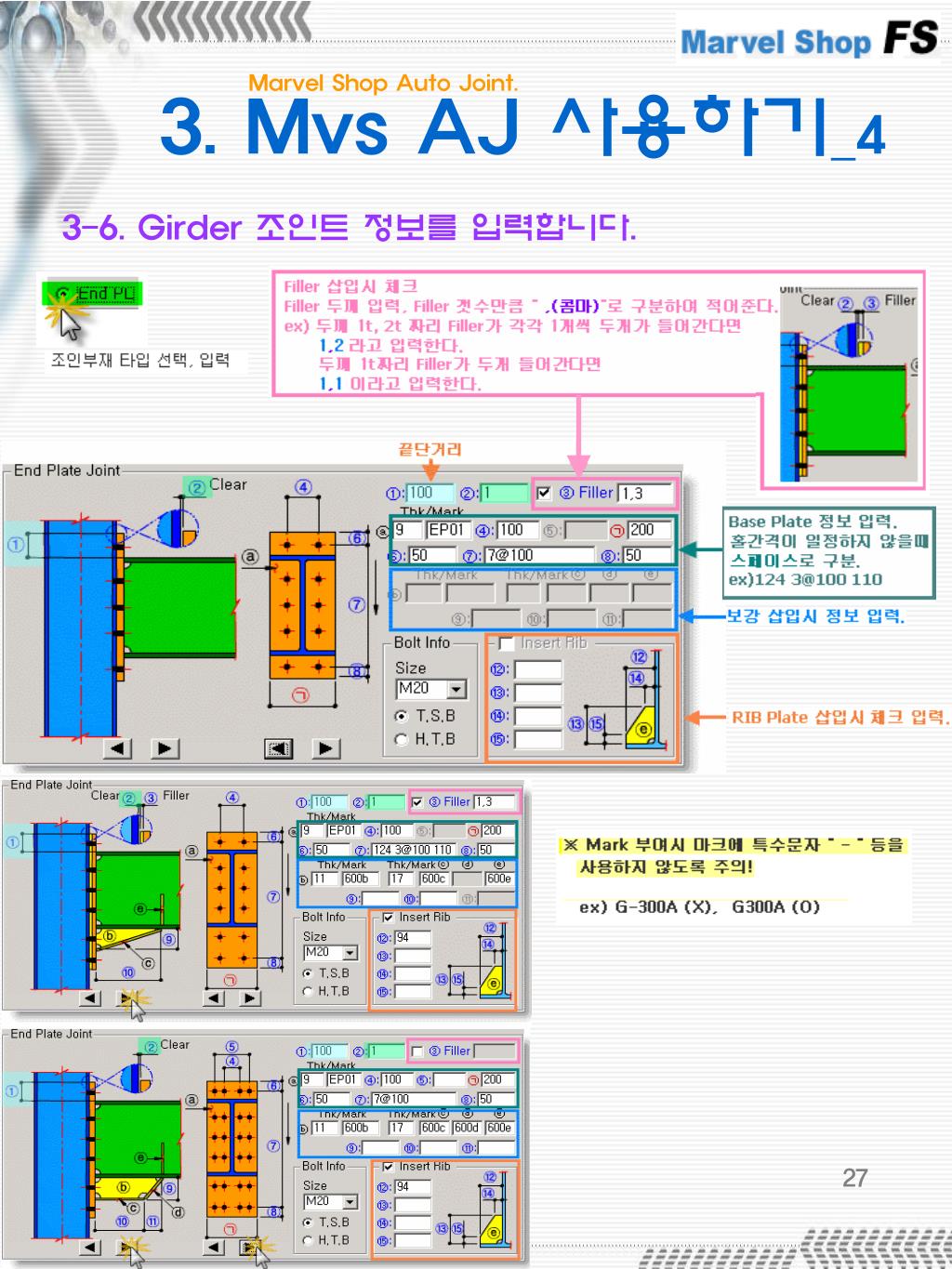

3 mvs aj 417
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

3-6. Girder 조인트 정보를 입력합니다.

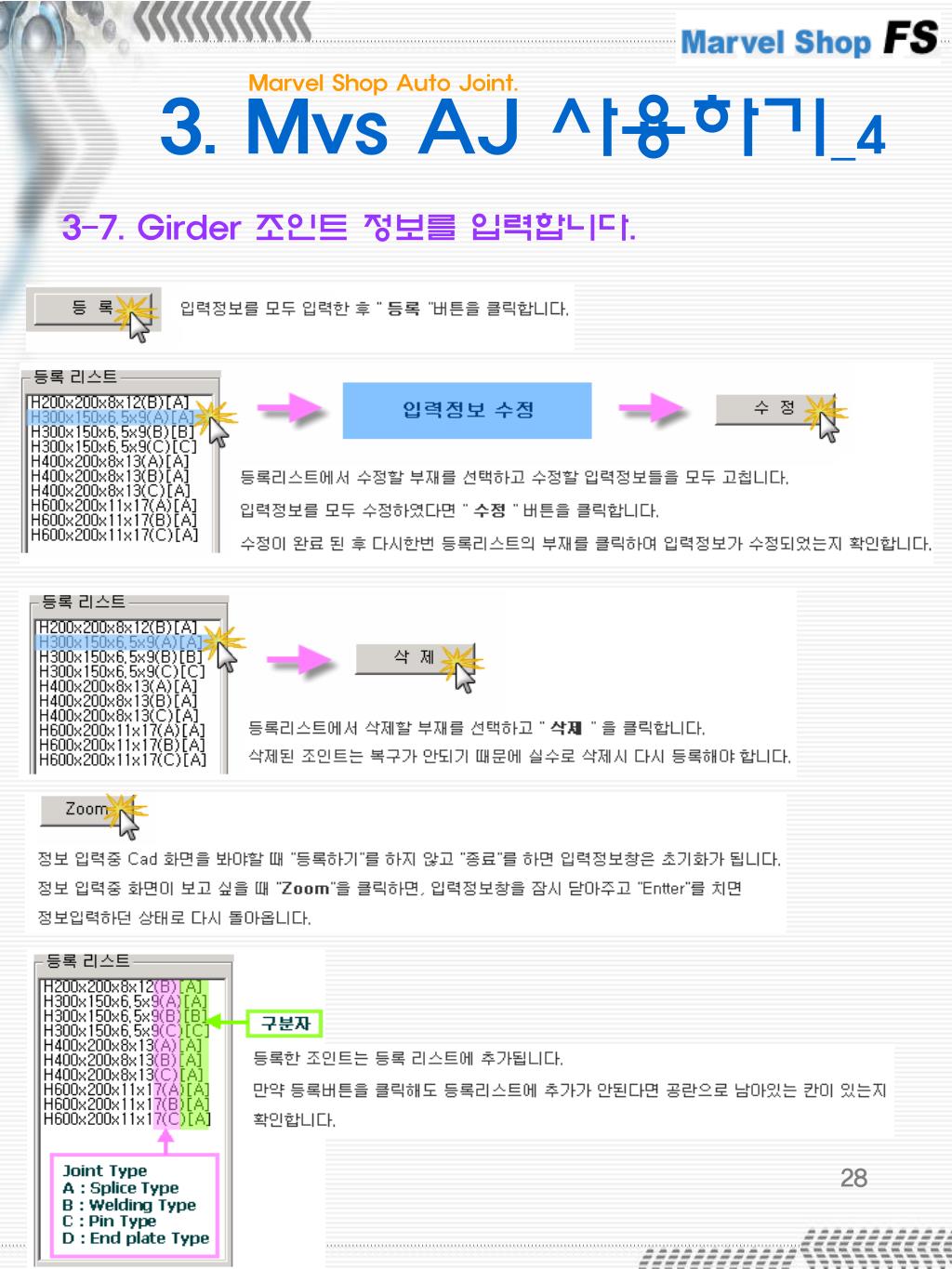

3 mvs aj 418
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

3-7. Girder 조인트 정보를 입력합니다.

3 mvs aj 419
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

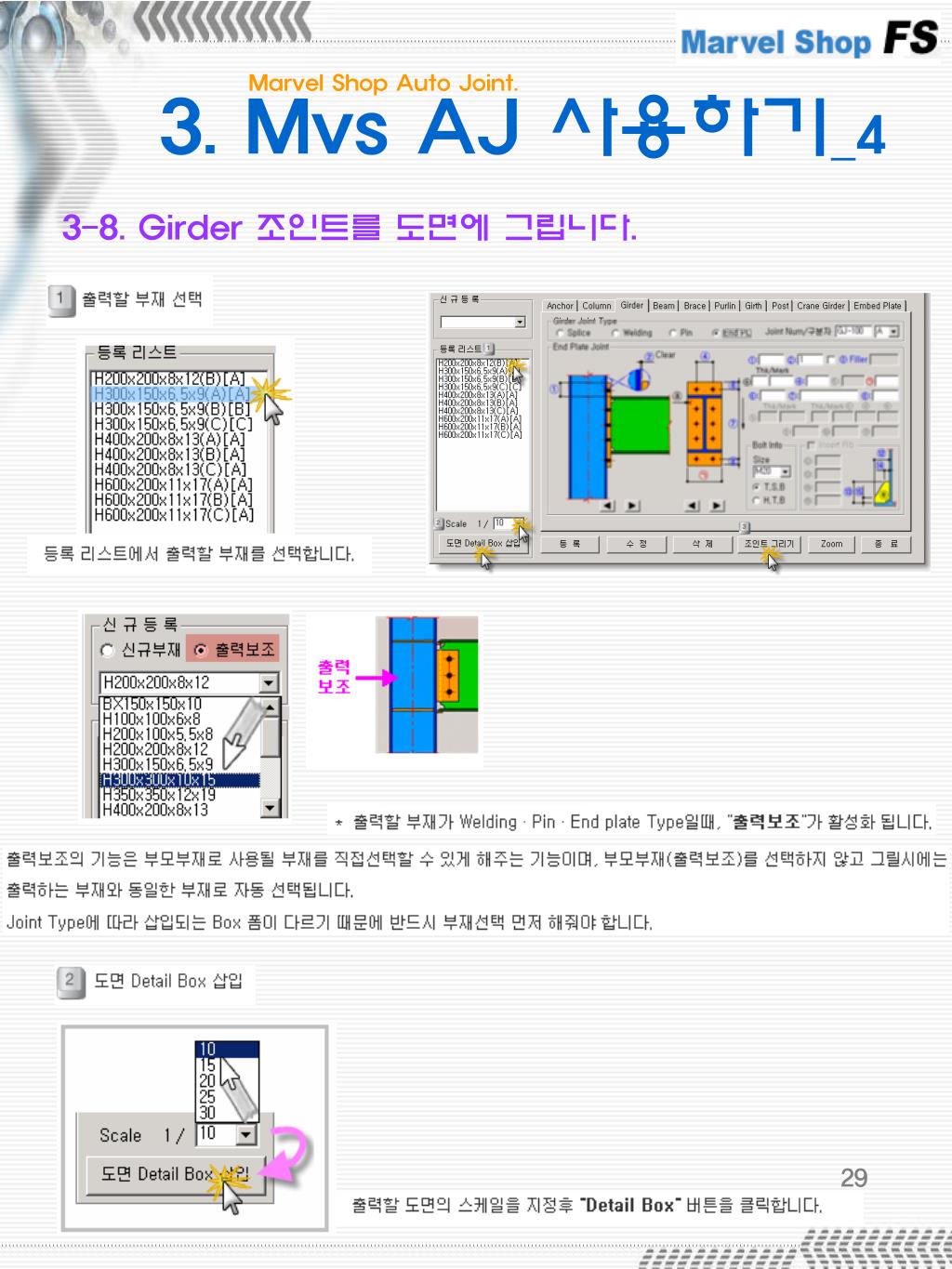

3-8. Girder 조인트를 도면에 그립니다.

3 mvs aj 420

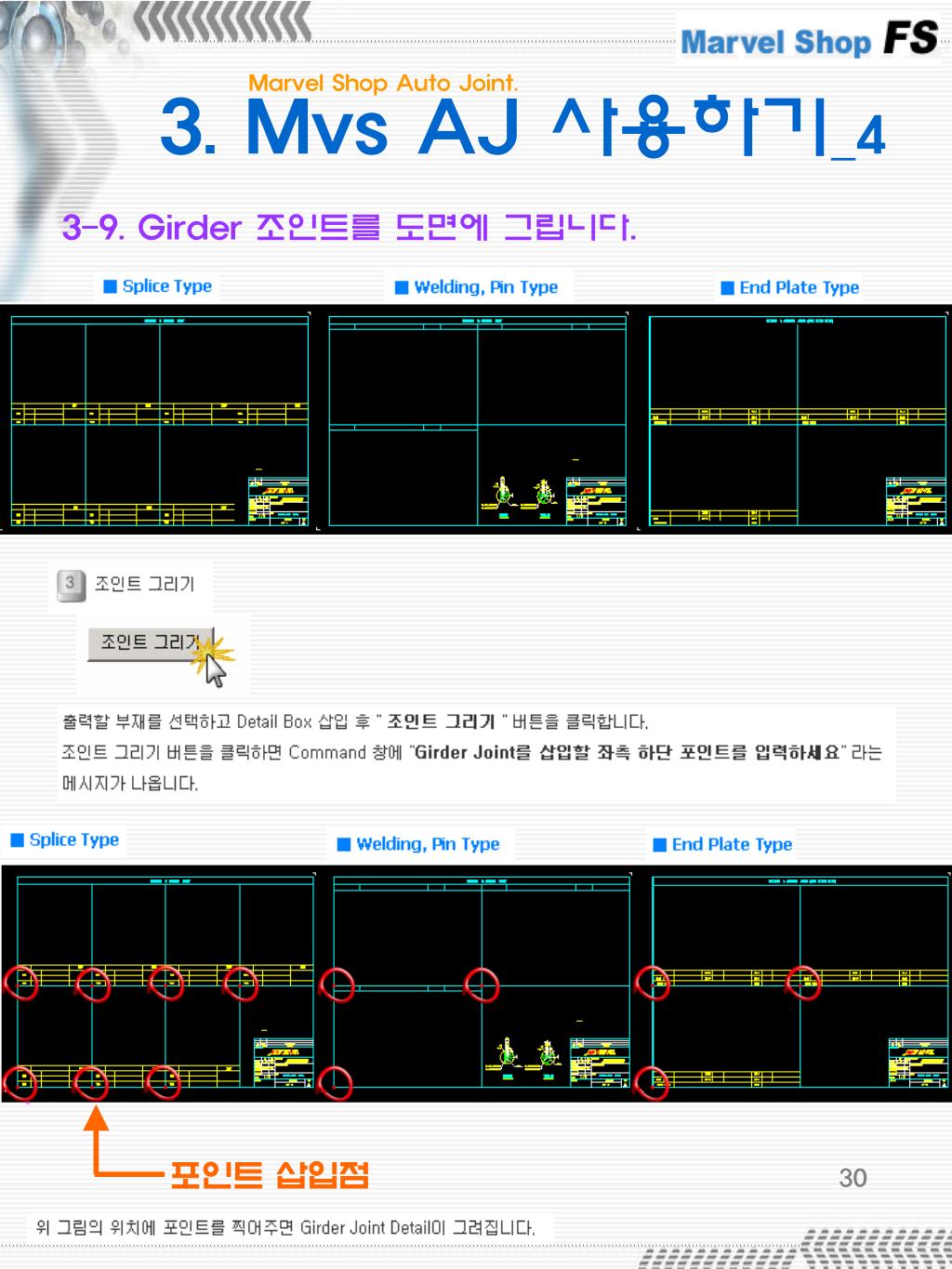

3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

3-9. Girder 조인트를 도면에 그립니다.

포인트 삽입점

3 mvs aj 421

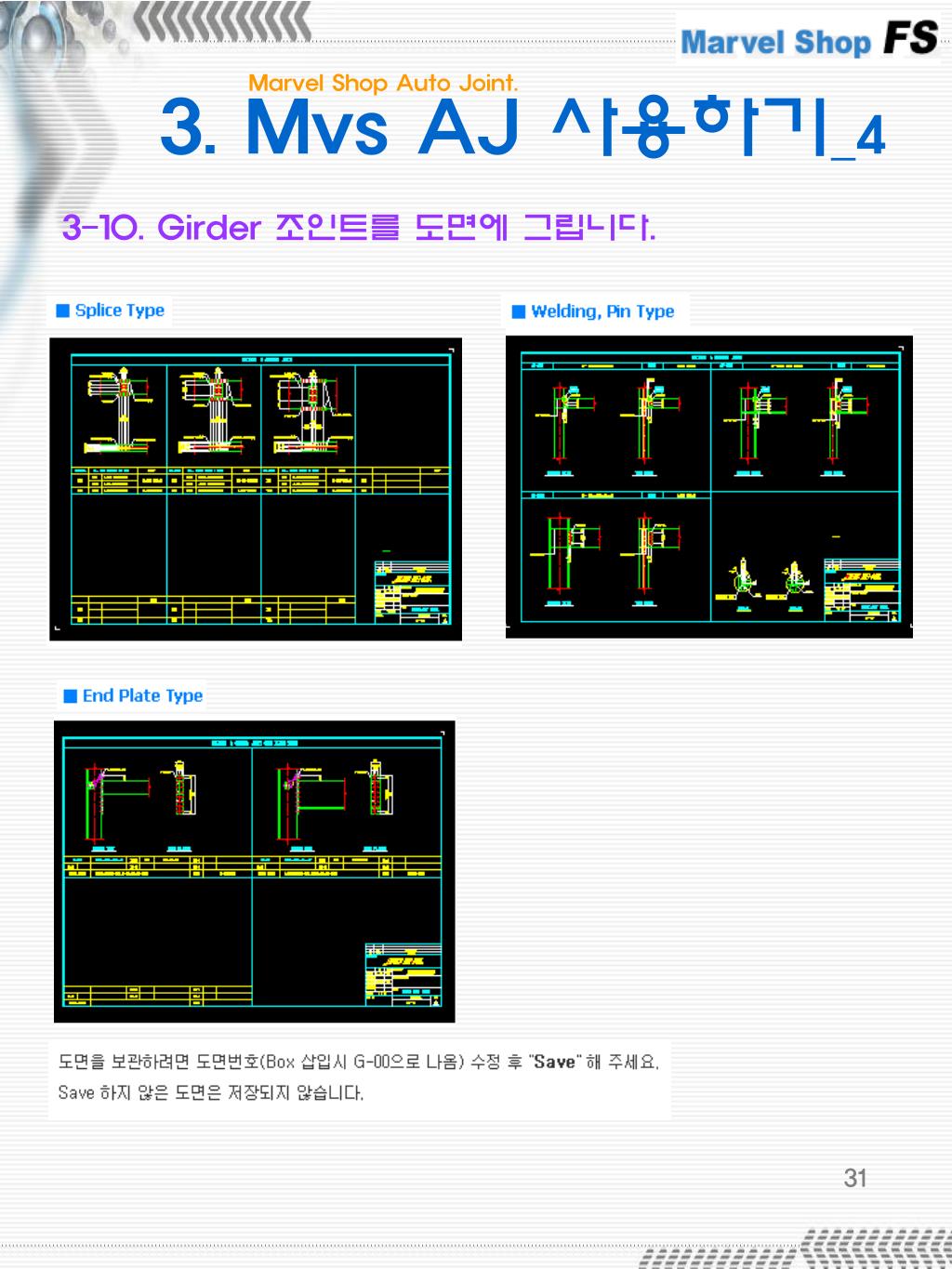

3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

3-10. Girder 조인트를 도면에 그립니다.

3 mvs aj 422
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

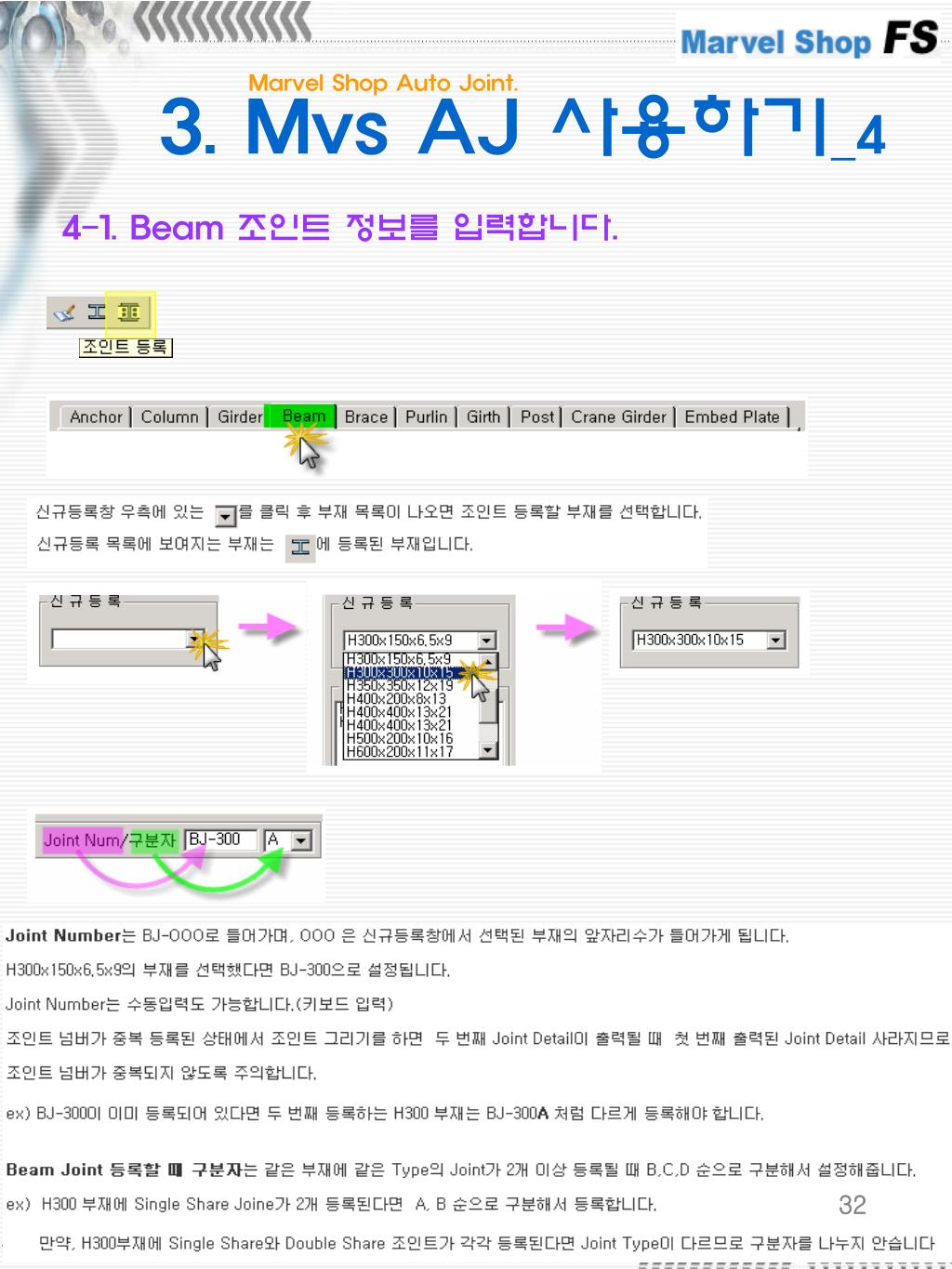

4-1. Beam 조인트 정보를 입력합니다.

32

3 mvs aj 423

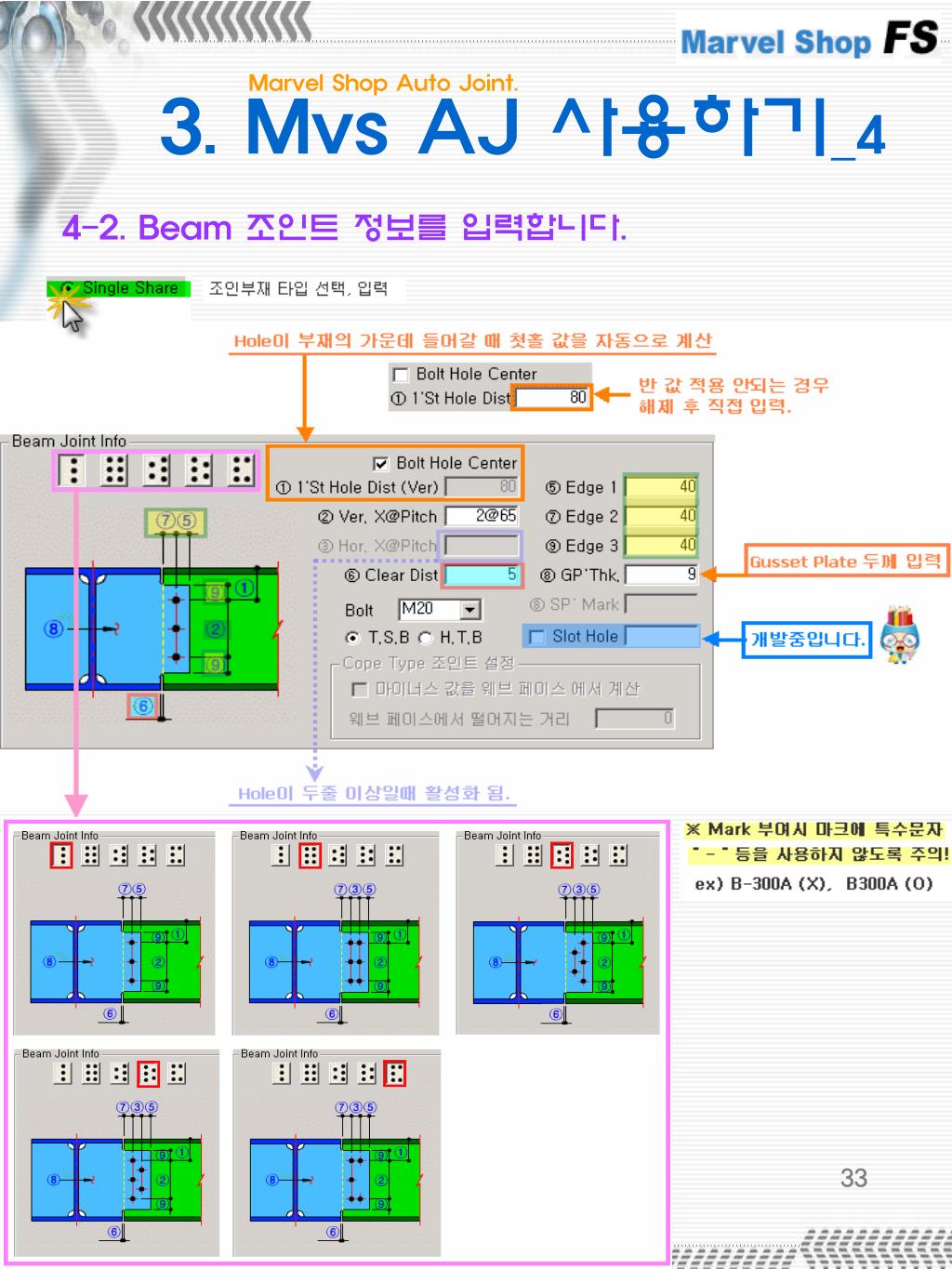

3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

4-2. Beam 조인트 정보를 입력합니다.

3 mvs aj 424

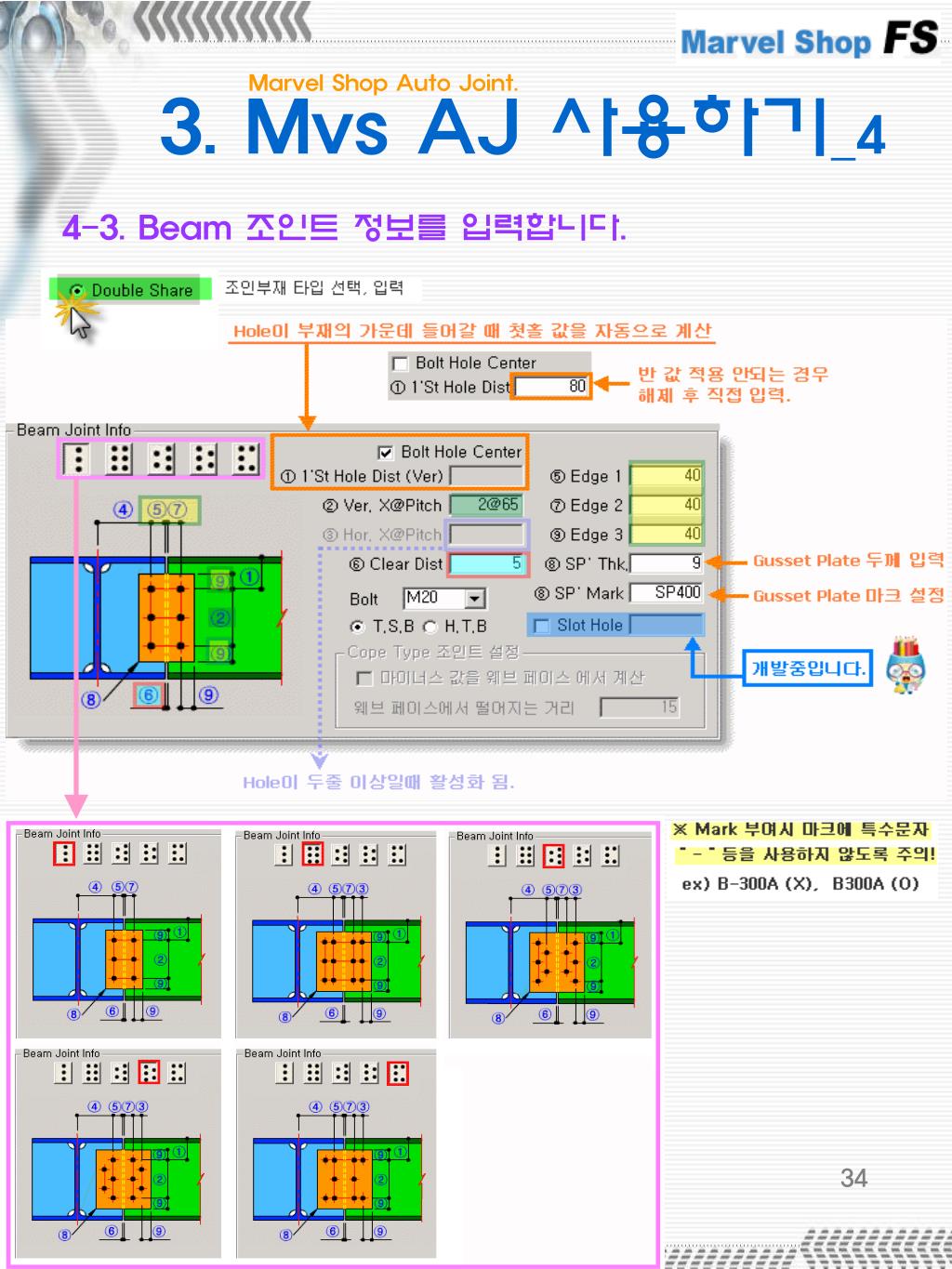

3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

4-3. Beam 조인트 정보를 입력합니다.

3 mvs aj 425
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

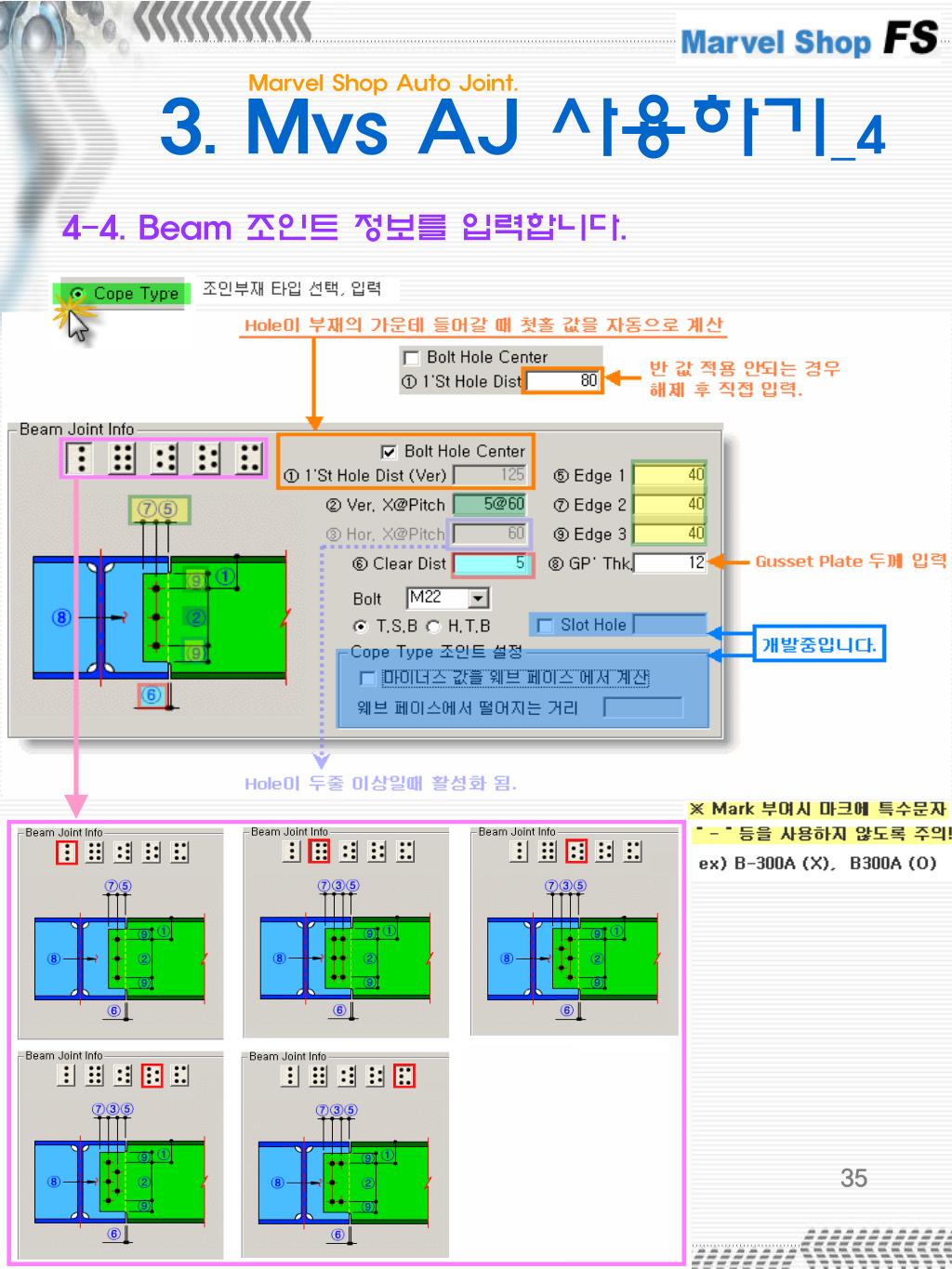

4-4. Beam 조인트 정보를 입력합니다.

3 mvs aj 426
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

4-5. Beam 조인트 정보를 입력합니다.

3 mvs aj 427
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

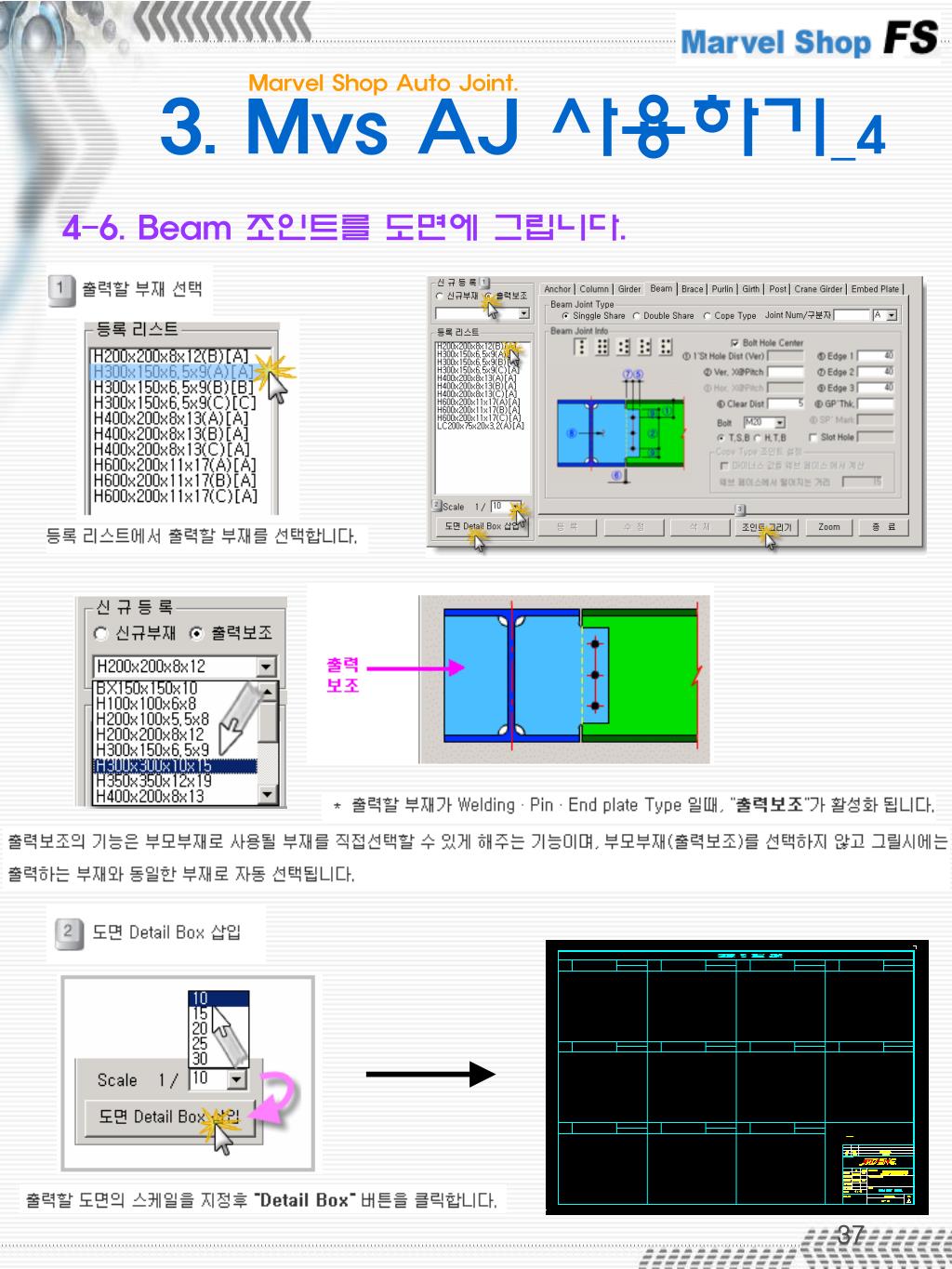

4-6. Beam 조인트를 도면에 그립니다.

37

3 mvs aj 428
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

4-7. Beam 조인트를 도면에 그립니다.

3 mvs aj 429
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

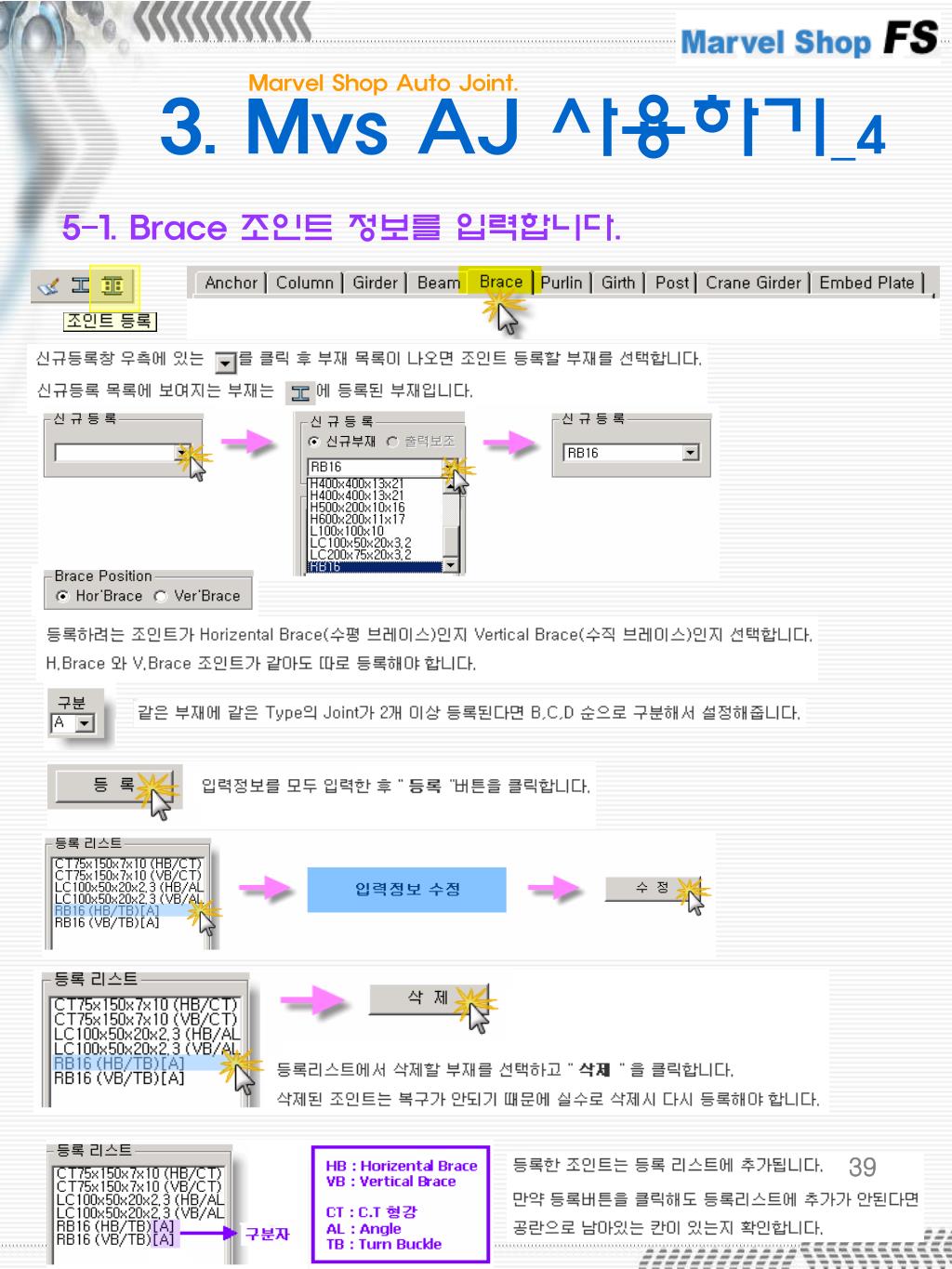

5-1. Brace 조인트 정보를 입력합니다.

39

3 mvs aj 430
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

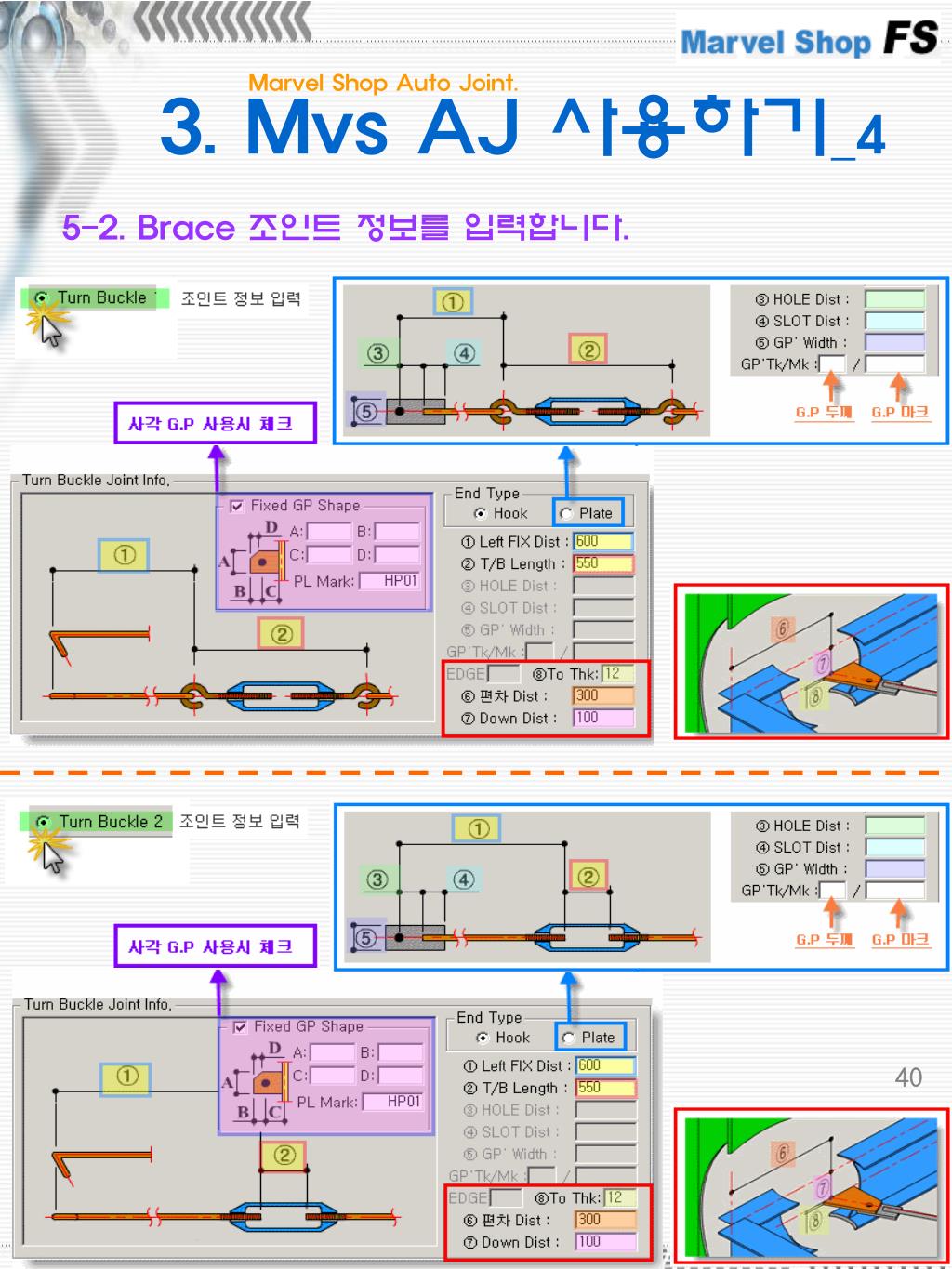

5-2. Brace 조인트 정보를 입력합니다.

40

3 mvs aj 431
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

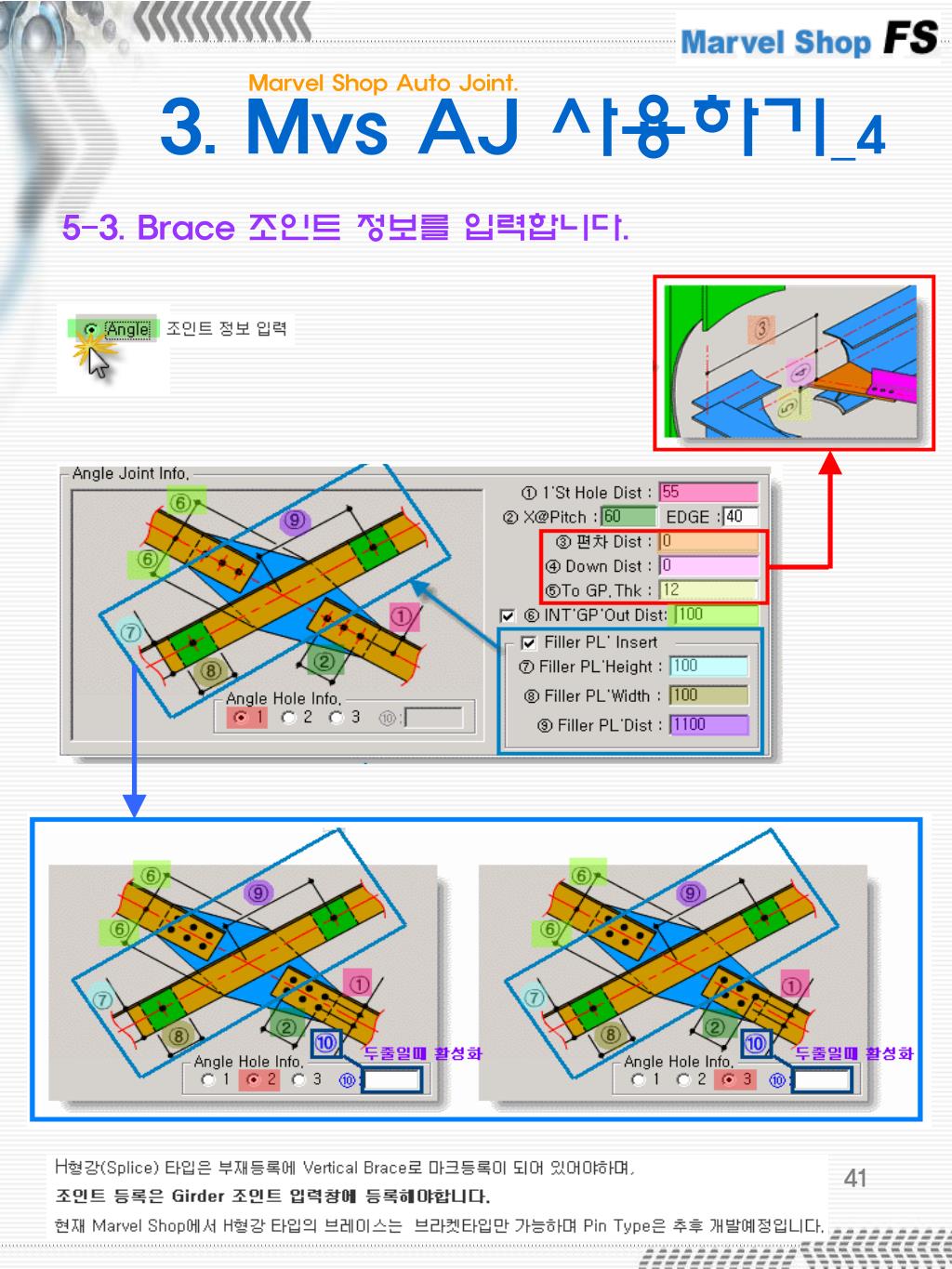

5-3. Brace 조인트 정보를 입력합니다.

3 mvs aj 432
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

5-4. Brace 조인트를 도면에 그립니다.

42

3 mvs aj 433
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

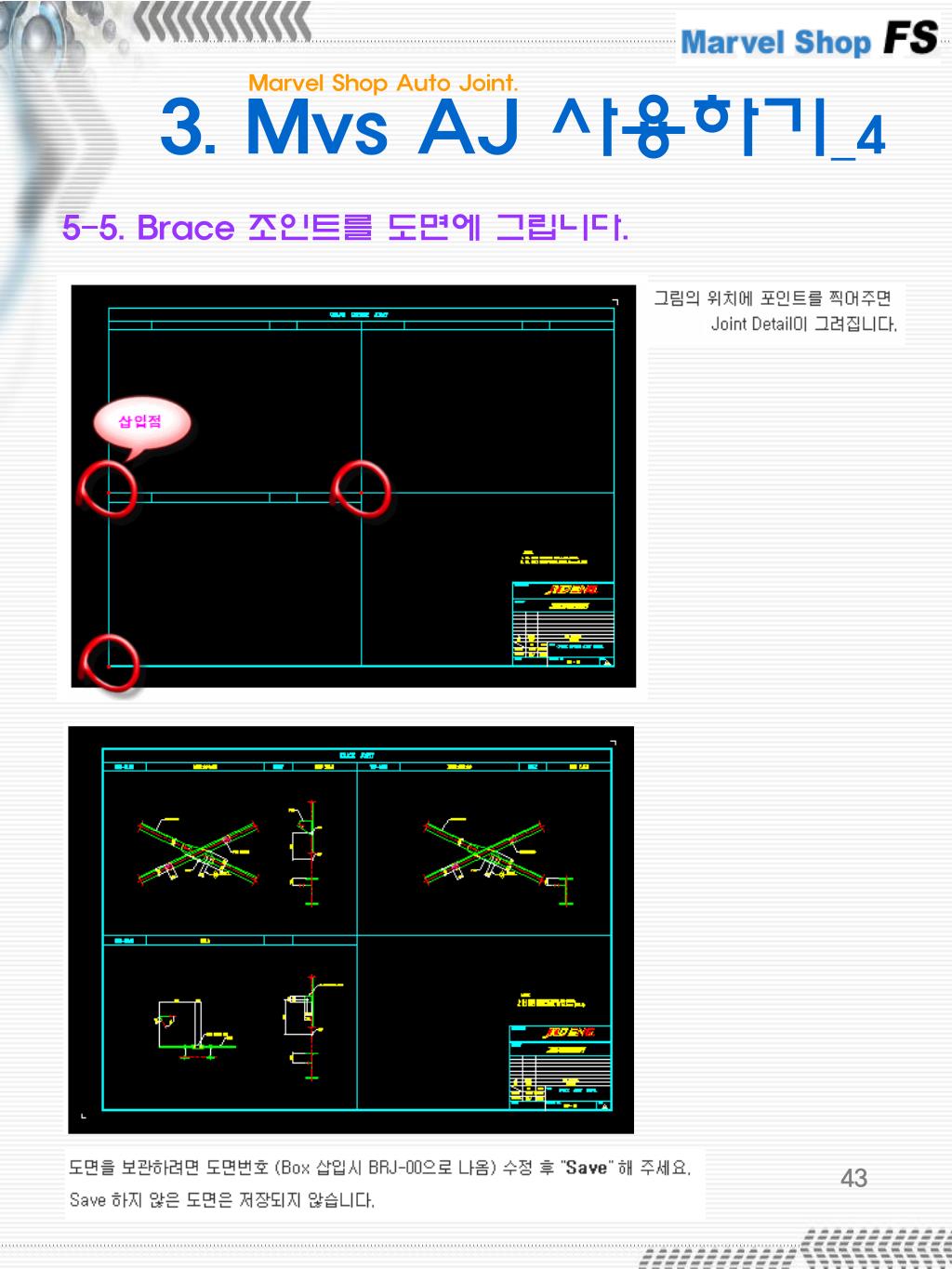

5-5. Brace 조인트를 도면에 그립니다.

3 mvs aj 434
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

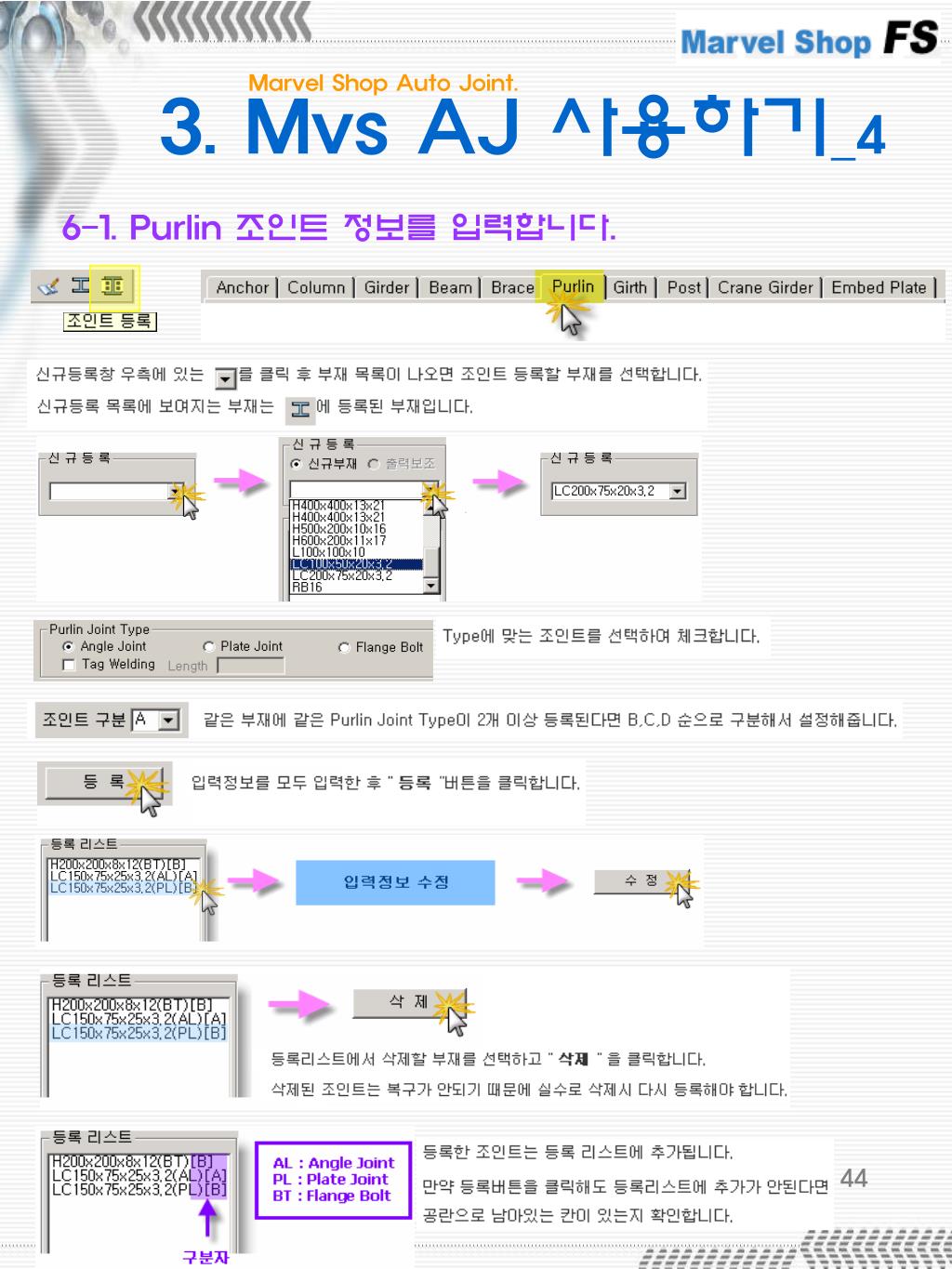

6-1. Purlin 조인트 정보를 입력합니다.

3 mvs aj 435
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

6-2. Purlin 조인트 정보를 입력합니다.

※ 싱글 홀 옵션 사용시 주의 사함 ※

- 퍼린 디테일 도면에 제대로 표현이 안되므로, 반드시 도면을 체크 해야만 합니다.

3 mvs aj 436
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

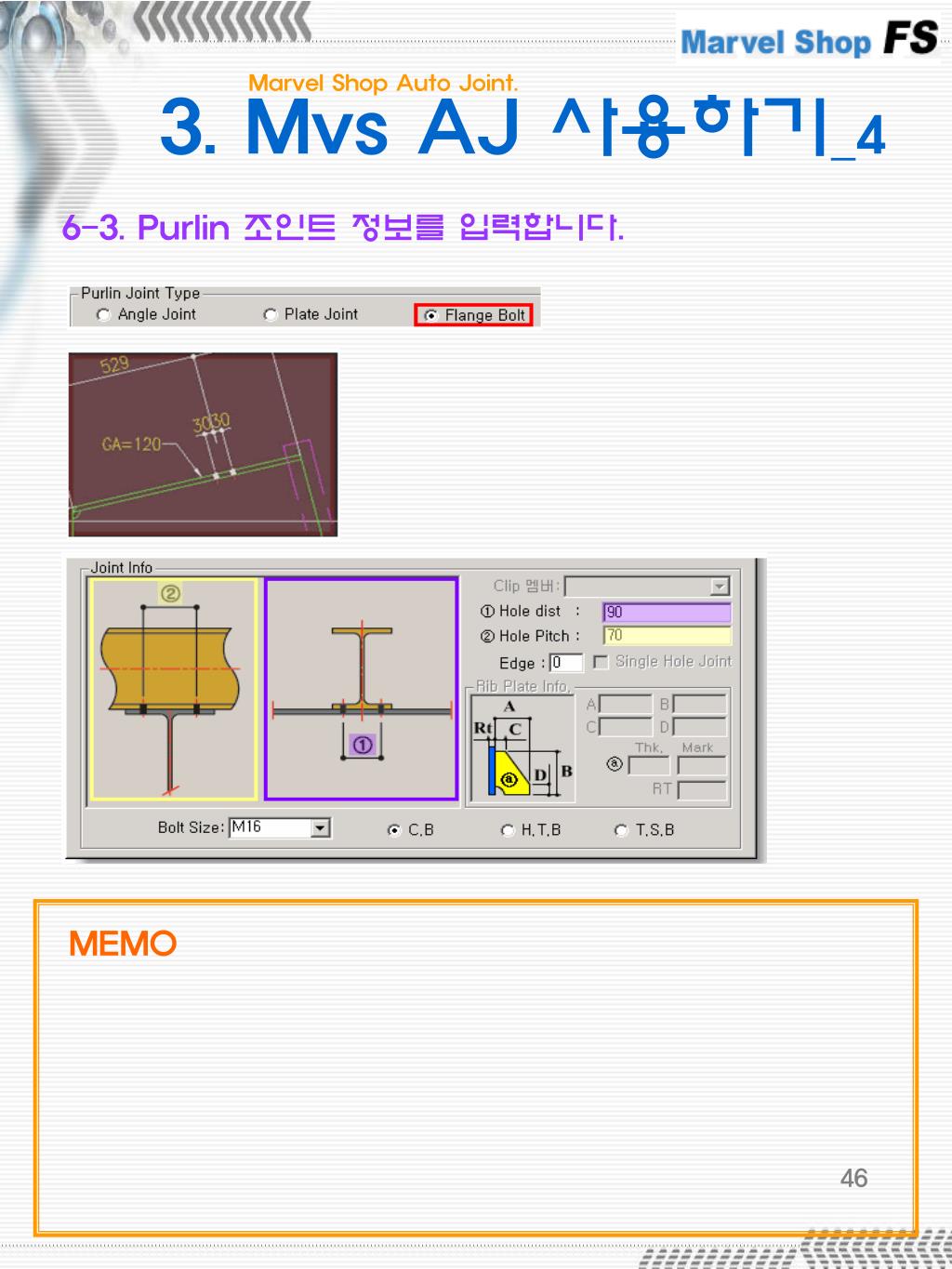

6-3. Purlin 조인트 정보를 입력합니다.

MEMO

3 mvs aj 437
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

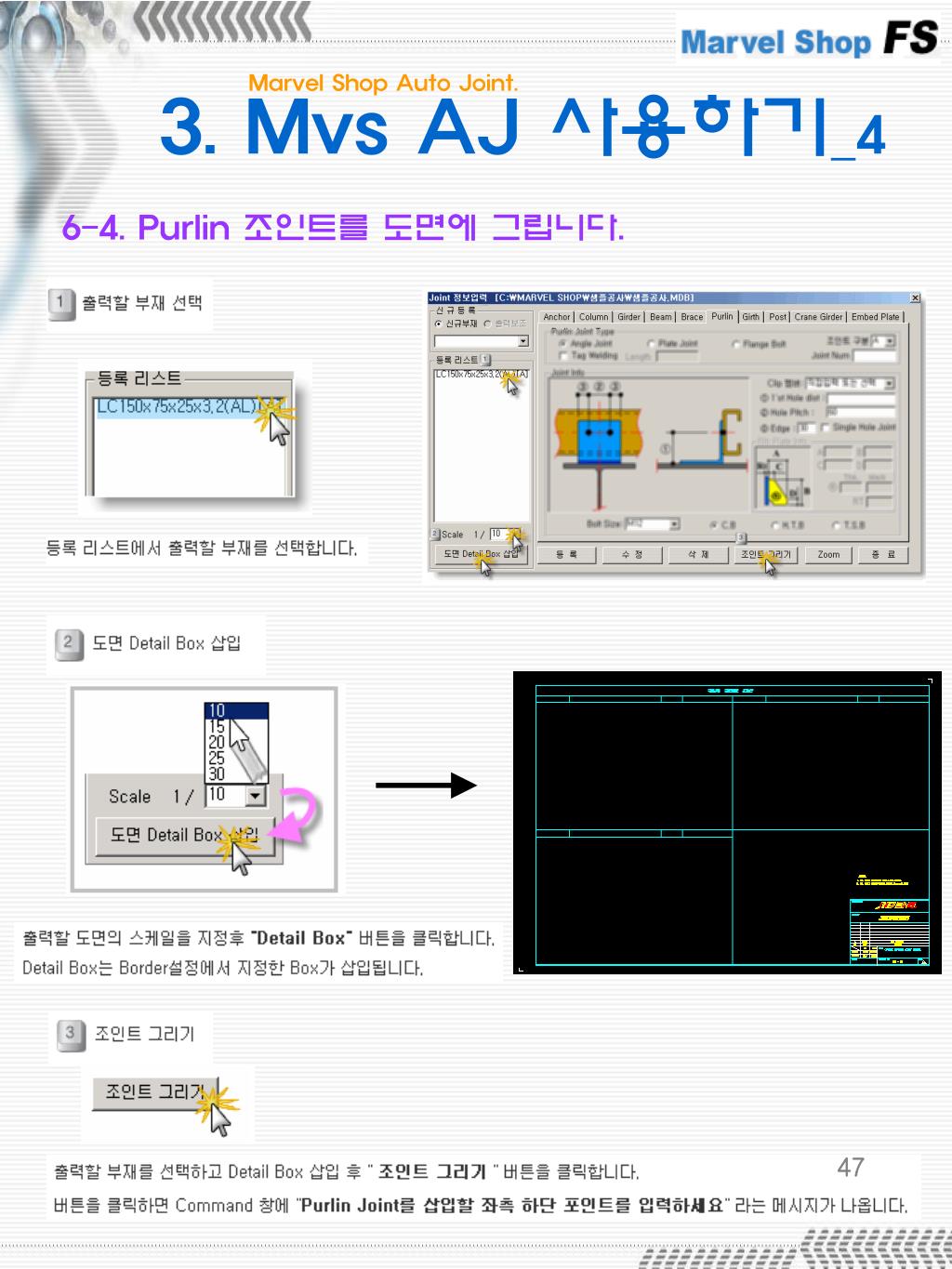

6-4. Purlin 조인트를 도면에 그립니다.

47

3 mvs aj 438
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

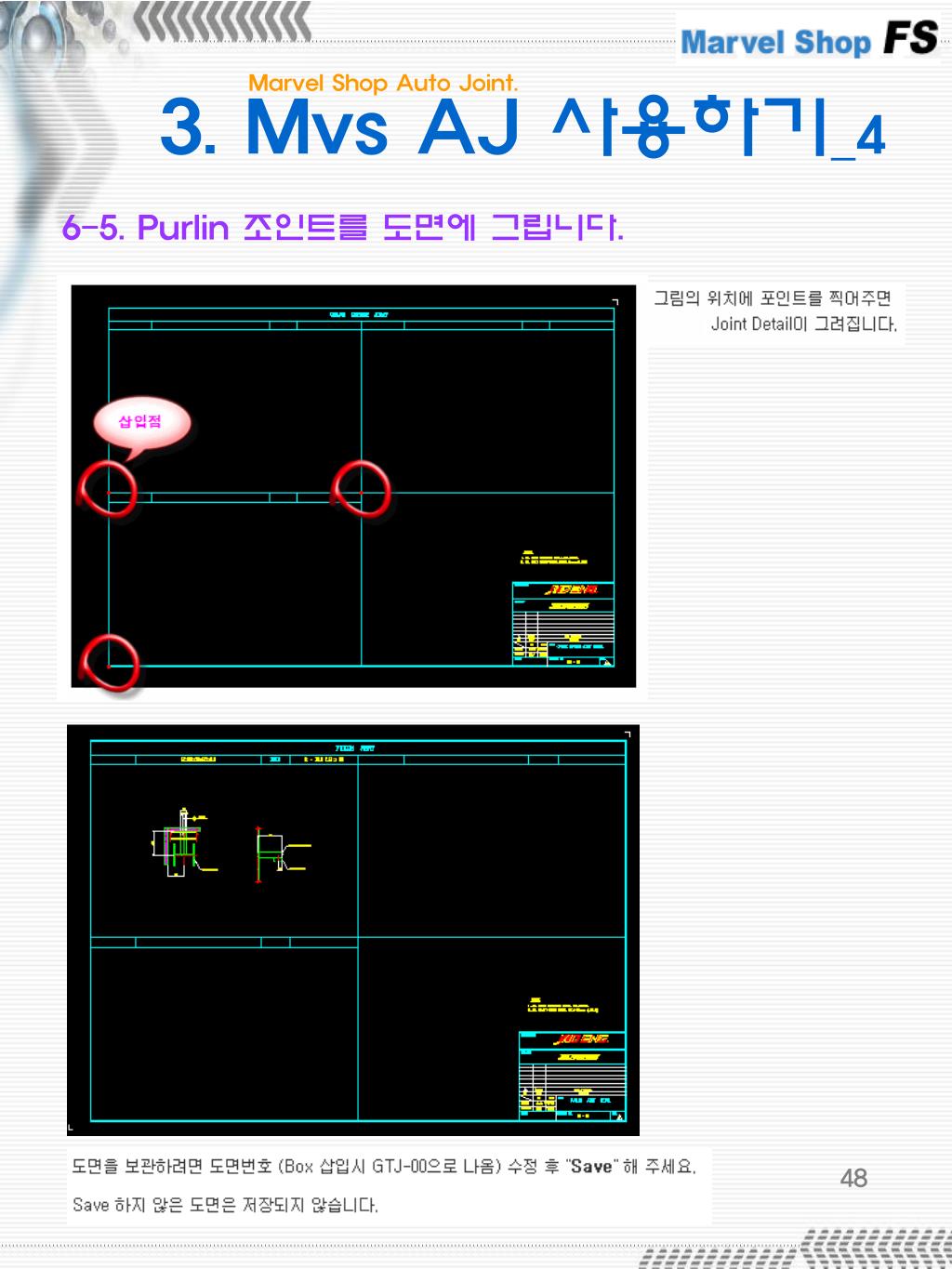

6-5. Purlin 조인트를 도면에 그립니다.

3 mvs aj 439
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

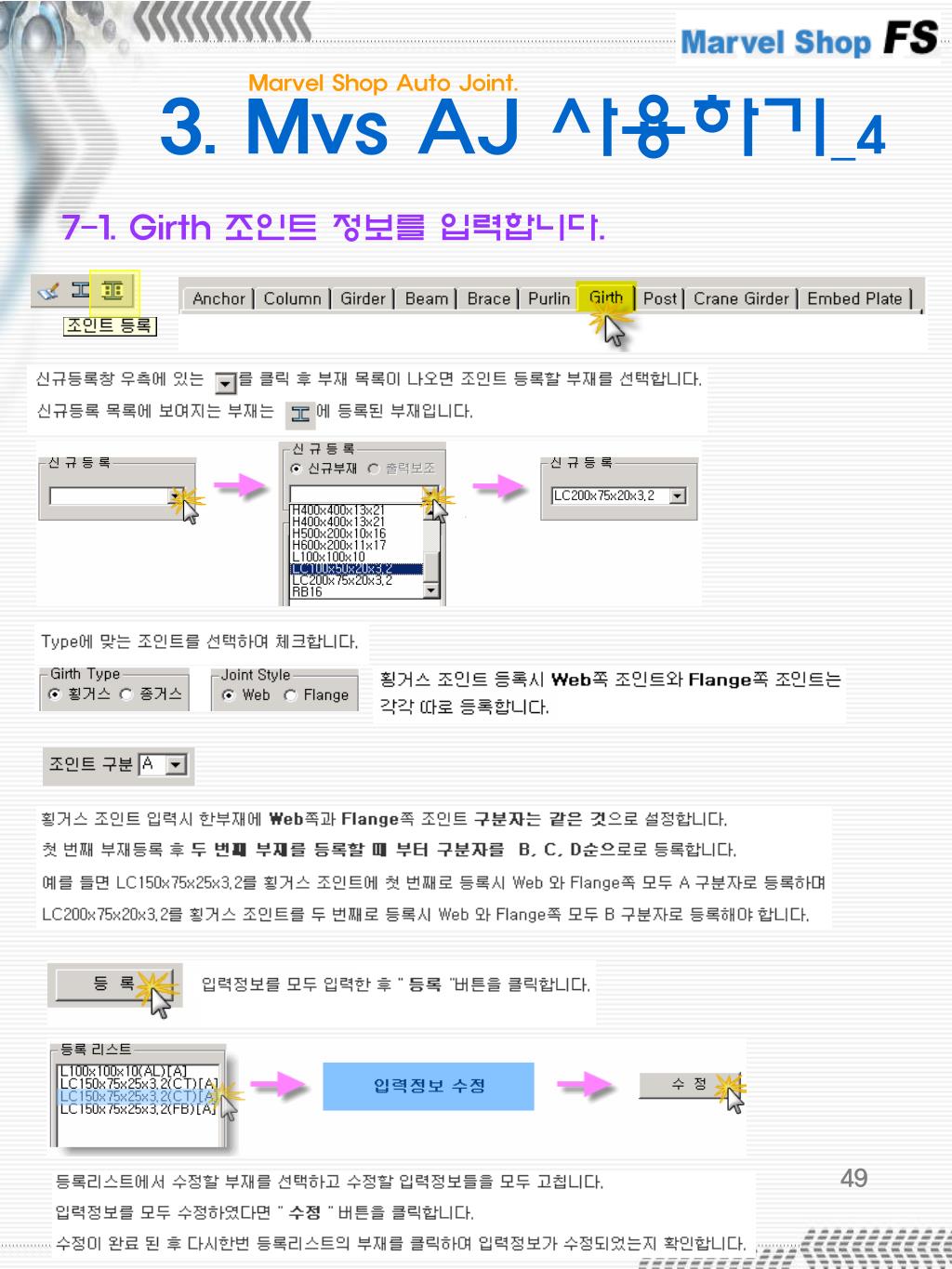

7-1. Girth 조인트 정보를 입력합니다.

3 mvs aj 440
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

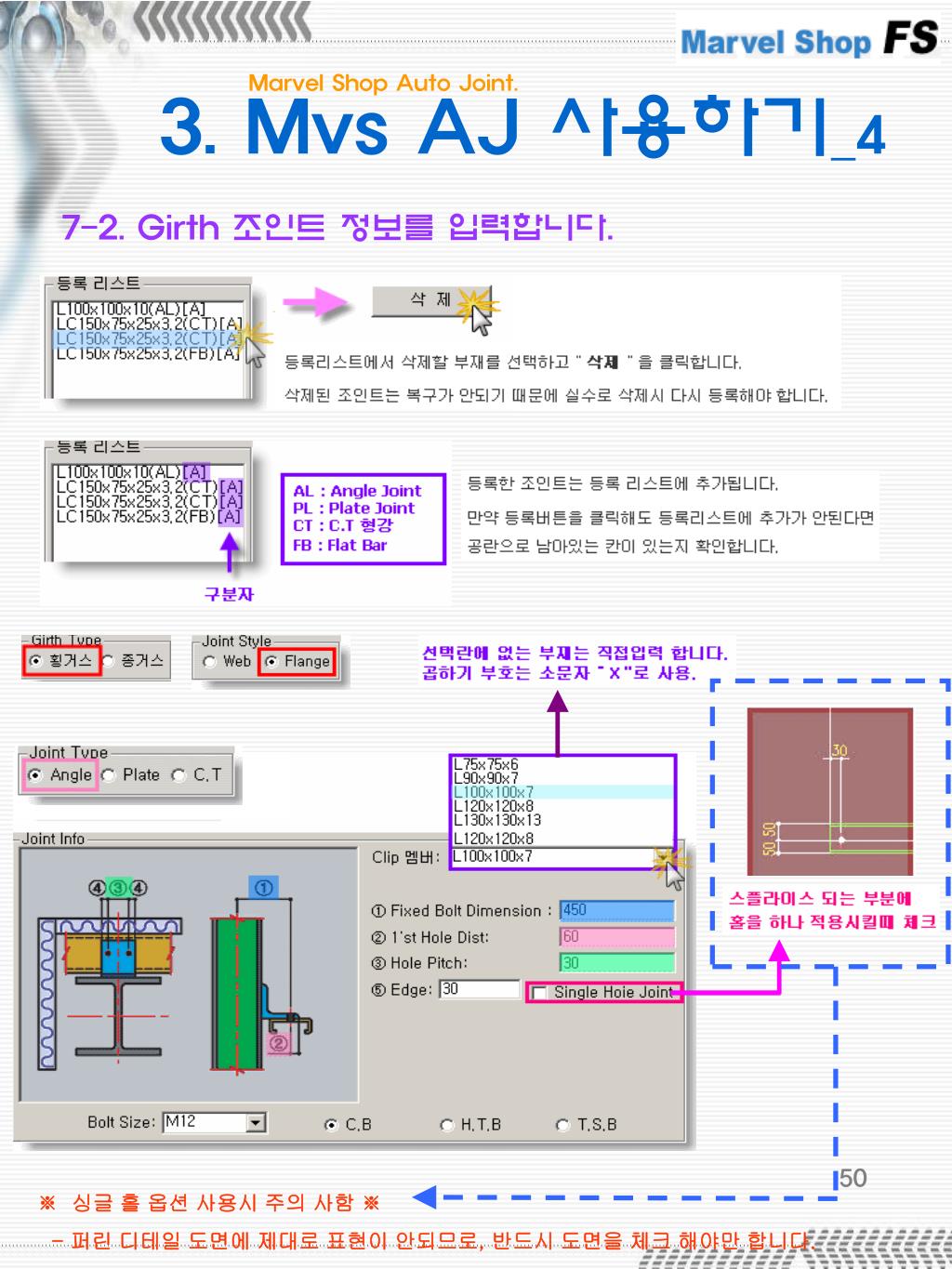

7-2. Girth 조인트 정보를 입력합니다.

※ 싱글 홀 옵션 사용시 주의 사함 ※

- 퍼린 디테일 도면에 제대로 표현이 안되므로, 반드시 도면을 체크 해야만 합니다.

3 mvs aj 441
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

7-3. Girth 조인트 정보를 입력합니다.

※ 싱글 홀 옵션 사용시 주의 사함 ※

- 퍼린 디테일 도면에 제대로 표현이 안되므로, 반드시 도면을 체크 해야만 합니다.

3 mvs aj 442
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

7-4. Girth 조인트 정보를 입력합니다.

※ 싱글 홀 옵션 사용시 주의 사함 ※

- 퍼린 디테일 도면에 제대로 표현이 안되므로, 반드시 도면을 체크 해야만 합니다.

3 mvs aj 443
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

7-5. Girth 조인트 정보를 입력합니다.

3 mvs aj 444
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

7-6. Girth 조인트를 도면에 그립니다.

54

3 mvs aj 445
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

7-7. Girth 조인트를 도면에 그립니다.

3 mvs aj 446
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

8-1. Post 조인트 정보를 입력합니다.

3 mvs aj 447
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

8-2. Post 조인트 정보를 입력합니다.

3 mvs aj 448
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

8-3. Post 조인트를 도면에 그립니다.

58

3 mvs aj 449
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

8-4. Post 조인트를 도면에 그립니다.

3 mvs aj 450
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

9-1. Crane Girder 조인트 정보를 입력합니다.

60

3 mvs aj 451
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

9-2. Crane Girder 조인트 정보를 입력합니다.

3 mvs aj 452
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

9-3. Crane Girder 조인트를 도면에 그립니다.

62

3 mvs aj 453
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

9-4. Crane Girder 조인트를 도면에 그립니다.

3 mvs aj 454
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

10-1. Embed 조인트 정보를 입력합니다.

64

3 mvs aj 455
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

10-2. Embed 조인트 정보를 입력합니다.

65

3 mvs aj 456
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

10-3. Embed 조인트 정보를 입력합니다.

66

3 mvs aj 457
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

10-4. Embed 조인트 정보를 입력합니다.

3 mvs aj 458
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

10-5. Embed 조인트를 도면에 그립니다.

68

3 mvs aj 459
3. Mvs AJ 사용하기_4

Marvel Shop Auto Joint.

10-6. Embed 조인트를 도면에 그립니다.

4 mvs ab abom 1
4.Mvs AB, ABOM 사용하기_1

Marvel Shop Auto Bill, Auto B.O.M.

▣ Bill을 생성하기 전에 우선 bill이 생성 될 위치를 설정해 주어야 합니다.

위치 값이 제대로 설정되어야 Bill란에 Bill이 깔끔하게 출력 됩니다.

또한, 위치 값 설정은 추후 BOM 추출 시에도 영향을 줍니다.

그러므로 “ Mvs AB, ABOM ”사용 전에는 반드시 프로젝트 설정의 보더 설정의 위치설정을

반드시 해야만 합니다.

1. Border 설정하기. (텍스트 위치 값 설정.)

2. 보더 설정 탭 클릭!

1. 프로젝트 설정 아이콘 클 릭!

70

4 mvs ab abom 11
4.Mvs AB, ABOM 사용하기_1

Marvel Shop Auto Bill, Auto B.O.M.

4 mvs ab abom 12
4.Mvs AB, ABOM 사용하기_1

Marvel Shop Auto Bill, Auto B.O.M.

Bom ,Bill 사용 시 주의사항을 말씀드리겠습니다.Bill 아이템을 잘 사용하시면 Bom은 보다 쉽게 사용할 수 있습니다.기본적으로 저희 bom은 저희 bill로 추출해야지만 제대로 추출 가능합니다.다른 캐드 도면의 bom을 생성코자 한다면, 저희 도면과 같이 수정을 해주셔야 합니다.(bill 위치, 레이어 등... )되도록 저희 bill로 추출했을 경우 bom을 사용해주세요.

4 mvs ab abom 2
4.Mvs AB, ABOM 사용하기_2

Marvel Shop Auto Bill, Auto B.O.M.

Marvel Shop Auto Bill

◐ Mvs AB 사용하기-1

1. Bill Out 아이콘 클릭!

1. Bill 추출 공식 입니다.

73

slide74

Marvel Shop Auto Bill, Auto B.O.M.

4.Mvs AB, ABOM 사용하기_2

Marvel Shop Auto Bill

◐ Mvs AB 사용하기-2

4 mvs ab abom 21
4.Mvs AB, ABOM 사용하기_2

Marvel Shop Auto Bill, Auto B.O.M.

Marvel Shop Auto Bill

◐ Mvs AB 사용하기-3

- 도면 한 장에 하나의 객체가 있는 경우, “1 Area Bill Out ”을 사용하여 Bill을 출력합니다.

- 도면 한 장에 네 개의 객체가 있는 경우, “4 Area Bill Out”을 사용하여 Bill을 출력합니다.

4 mvs ab abom 22
4.Mvs AB, ABOM 사용하기_2

Marvel Shop Auto Bill, Auto B.O.M.

Marvel Shop Auto Bill

◐ Mvs AB 사용하기-4

- 도면 한 장에 여섯 개의 객체가 있는 경우, “6 Area Bill Out ”을 사용하여 Bill을 출력합니다.

- 도면 한 장에 불 규칙적으로 배열 되어있는 객체가 있는 경우,

“Get Area Bill Out ”을 사용하여 Bill을 출력합니다.

76

4 mvs ab abom 23
4.Mvs AB, ABOM 사용하기_2

Marvel Shop Auto Bill, Auto B.O.M.

Marvel Shop Auto Bill

◐ Mvs AB 사용하기-5

- 도면 한 장에 있는 볼트의 수량을 출력합니다.

4 mvs ab abom 24
4.Mvs AB, ABOM 사용하기_2

Marvel Shop Auto Bill, Auto B.O.M.

Marvel Shop Auto Bill

◐ Mvs AB 사용하기-6

- Bill에 중량 출력시 사용합니다.

※ Bill 사용시 저희 Bill공식에 맞추어 도면을 수정 후 사용하시기 바랍니다.

그러지 않을 경우, Bill이 누락 될 수 있으니 주의 하세요!!!

MEMO

4 mvs ab abom 3
4.Mvs AB, ABOM 사용하기_3

Marvel Shop Auto Bill, Auto B.O.M.

Marvel Shop Auto B.O.M

◐ Mvs ABOM 사용하기-1

1. SHOP BOM 아이콘 클릭!

▣ Mvs ABOM은 각 도면의 Bill을 읽어와 물량을 추출합니다.

- Mvs AB로 Bill 생성시 별도의 수정이 필요 없으나, Mvs AB로 Bill을 생성하지 않았을 경우,

Mvs AB로 Bill을 생성한 것과 동일하도록 수정해야 합니다. ( bill 위치, Layer 등... )

되도록 Mvs AB로 Bill을 추출했을 경우, Mvs ABOM을 사용해주세요.

3. 리스트 선택 후,

“초기화” 또는 “삭제버튼”

클릭!!

2. 기존 DB 입력된 LIST 탭을 클릭!

( 기존에 추출한 리스트가 있을 경우,

물량이 섞일 수도 있으니, 반드시

초기화 후 BOM을 추출합니다. )

4 mvs ab abom 31
4.Mvs AB, ABOM 사용하기_3

Marvel Shop Auto Bill, Auto B.O.M.

Marvel Shop Auto B.O.M

◐ Mvs ABOM 사용하기-2

6. 도면 선택 후, “열기” 버튼 클릭!!

4. 신규 추출 탭 클릭!!

- “파일추가” 버튼 클릭시,

위 그림과 같이 파일 선택창이 OPEN됩니다.

BOM을 추출하고자 하는 DWG.파일을 선택 후,

“열기” 버튼을 클릭합니다.

( 단, OPEN할 파일은 BILL이 있는 파일 이여야 합니다.

즉,E-DWG는 BOM을 추출 할 수 없습니다. )

5. 파일추가 클릭!!

7. Bill Layer에서 추출하기 선택!!

4 mvs ab abom 32
4.Mvs AB, ABOM 사용하기_3

Marvel Shop Auto Bill, Auto B.O.M.

Marvel Shop Auto B.O.M

◐ Mvs ABOM 사용하기-3

8. 추가한 파일의 리스트를 드래그 합니다.

( 즉, 물량을 추출하고자 하는 리스트

목록을 드래그 함. )

9. “List 도면 추출” 버튼 클릭!!

“기존 DB에 입력된 LIST” 탭을 클릭 후,

LIST에 있는 도면 목록을 선택하면 각 도면의 물량이 추출 된 것을 확인 할 수 있습니다.

4 mvs ab abom 33
4.Mvs AB, ABOM 사용하기_3

Marvel Shop Auto Bill, Auto B.O.M.

Marvel Shop Auto B.O.M

◐ Mvs ABOM 사용하기-4

10. 엑셀로 출력 하고자 하는 목록(도면별, 형강별)을 선택 후,

“엑셀 출력” 버튼을 클릭합니다.

생성된 엑셀파일은 자동으로 저장되지 않습니다.

82

5 tip
5. TIP.

◐ 제품 홈페이지 : www.marvel-s.com

◐ 회사 홈페이지 : www.jmdeng.com

제품 홈페이지( www.marvel-s.com )에

교육용 동영상이 업로드 되어있으니,

보다 자세한 설명을 원하신다면 다운 받아 보시기 바랍니다.!

◐ 도움말.
