MIA-6(FJA-1) 型常规分析仪器工作站原理与应用 方建安 中科院南京土壤研究所技术服务中心. 一 概 述. MIA-6 型常规分析仪器工作站(下称工作站)只有一个硬件部件,在不同的应用软件支下,实现多种测试和处理功能 。因此它用于建立各种常规化验室,如水质化验室和土肥力化验室等。既投资少,又水平高。它将在 科学研究 教育实验 环境检测 医药卫生 石油化工 地质冶金 农业等 国民经济各部门中的 化验室 将会得到广泛的应用。. MIA-6 型常规分析仪器工作站的外形. FJA-2 型微机控制自动滴定系统. 二 工作站的组成.
E N D

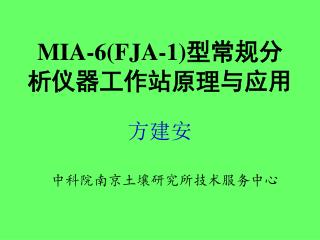

MIA-6(FJA-1)型常规分析仪器工作站原理与应用方建安中科院南京土壤研究所技术服务中心MIA-6(FJA-1)型常规分析仪器工作站原理与应用方建安中科院南京土壤研究所技术服务中心
一 概 述 MIA-6型常规分析仪器工作站(下称工作站)只有一个硬件部件,在不同的应用软件支下,实现多种测试和处理功能 。因此它用于建立各种常规化验室,如水质化验室和土肥力化验室等。既投资少,又水平高。它将在 科学研究 教育实验 环境检测 医药卫生 石油化工 地质冶金 农业等 国民经济各部门中的化验室将会得到广泛的应用。
二 工作站的组成 • PC机(包括笔记本电脑) • 工作站主机 • 应用软件(22个)等 工作站主机为光机电一体化。由下述几个部件组成:(1)高阻抗输入放大器(1012欧);(2)多通道模拟开关;(3)双积分A/D转换器;(4)I/O接口;(5)测量电路;(6)控制电路;(7)量程自动转换电路;(8)发送滴定剂的机械装置;(9)小型机械搅拌器等。 在PC机软件的控制下,由单片机完成数据采集,滴定剂的发送,通道选择,量程自动转换和与PC机通讯等功能。
三 工作站的特点 (一) 组合式 工作站由工作站主机与PC机组成,它们之间用RS232串行通讯来进行握手(一根线),或通过USB口进行握手。在不用工作站时,可充分发挥微机所有的功能。而且在硬件不变的情况下,开发其它所需要的软件,避免重复开发,重复配置。
(二) 光机电一体化 工作站是将所有的电子电路,光电电路与机械部 分在一个体积较小的机箱内,结构紧凑,使用方 便。滴定剂发送装置是由步进电机通过丝杆带动 注射器活塞,变园周运动为精密直线往复运动。 在软件的控制下,能自动吸液,自动滴定,自动 空位补偿,定值加液和滴定剂累加等功能。吸液 与滴定的转换由聚四氟乙烯旋转阀自动完成(耐 酸,耐碱)。
(四) 自动化,智能化 工作站用软件功能来代替传统分析仪器中的一切功能调节钮。它具有数据采集功能;数据处理功能;自动控制功能;自动判别功能;学习功能;校正系数自动生成功能 ;调整终点功能;人工生成终点功能等。使分析精度得到了较大的提高。 应该做到仅向操作者询问必要的参数和信息,尽可能让操作者少参与化学分析过程中的控制与判断,同时又尽可能向操作者返回更全面的信息。。
(五)充分利用PC机丰富的显示功能 ,让操作者更全面地了解整个化学分析过程 边滴定边显示滴定曲线 显示各种标准曲线与其它曲线 显示操作者的设置与中间运算结果等 非常直观,同时对数据正确与否可以进一步加以 判别,改变了以往分析仪器只显示分析结果的单 调局面。
(六)标准曲线和测定结果的存盘,调用和修改功能(六)标准曲线和测定结果的存盘,调用和修改功能 对于不一定每次都要做标准曲线或对标准曲线某 一个点进行校正的元素分析时,必须具有标准曲 线的存盘功能 。同样,操作者要求分析结果存 盘功能,用数据库软件(如Dbase,Foxpro等)或 编辑软件(如Word等)打印报告时,可直接调 用分析结果的数据文件。提高效率和减轻劳动强 度。
(八) 友好界面 在Windos平台下进行操作 全部中文显示 一个总菜单,一目了然 在应用软件的提示下,选择,修改和操作 中科院南京土壤研究所 技术服务中心 联系人:方建安 电 话:025-83356385
离子电极标准曲线法浓度同时显示两种浓度mol/l与mg/l离子电极标准曲线法浓度同时显示两种浓度mol/l与mg/l
电位自动控制滴定 一个终点 二个终点
预设终点电位滴定法测量结果预设终点电位值为+150mV预设终点电位滴定法测量结果预设终点电位值为+150mV
光度法标准曲线与测定结果同时选用两种浓度mol/l与mg/l或百分含量光度法标准曲线与测定结果同时选用两种浓度mol/l与mg/l或百分含量
温度电导测量结果 单次测量或连续测量
FJA-1型 常规分析仪器工作站 在分析土壤和水样品中氮、磷、钾、有机质、钙、钙镁中的应用
