第七章 电子产品的微型化结构

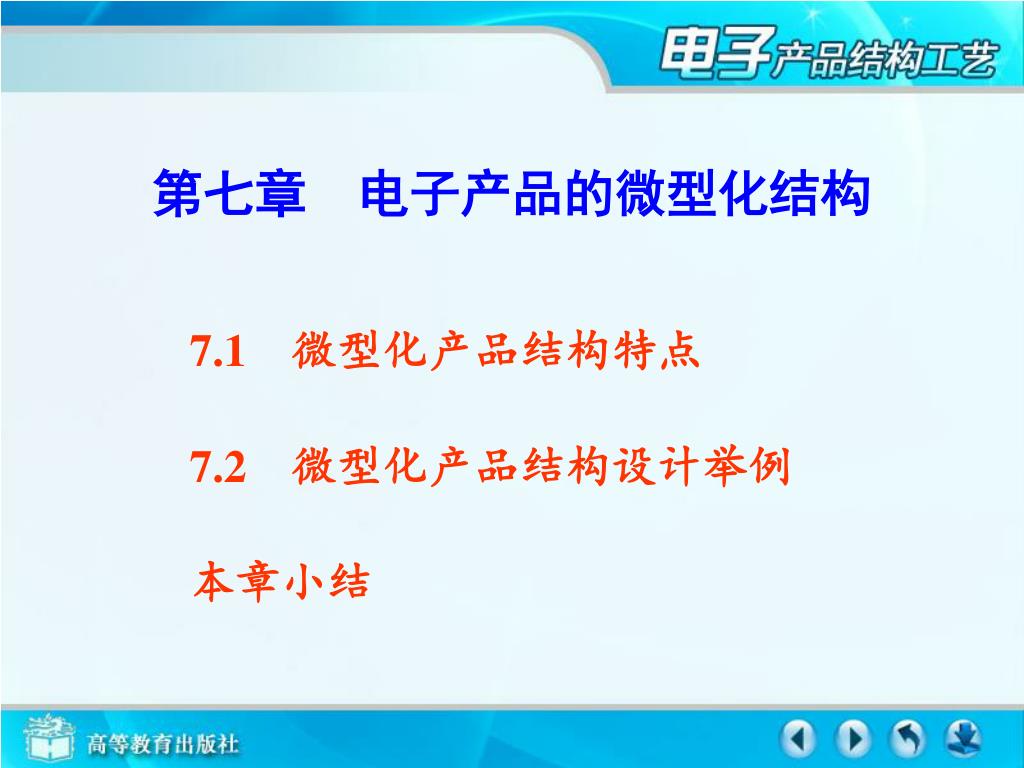

1. 第七章 电子产品的微型化结构 7.1微型化产品结构特点 7.2微型化产品结构设计举例 本章小结

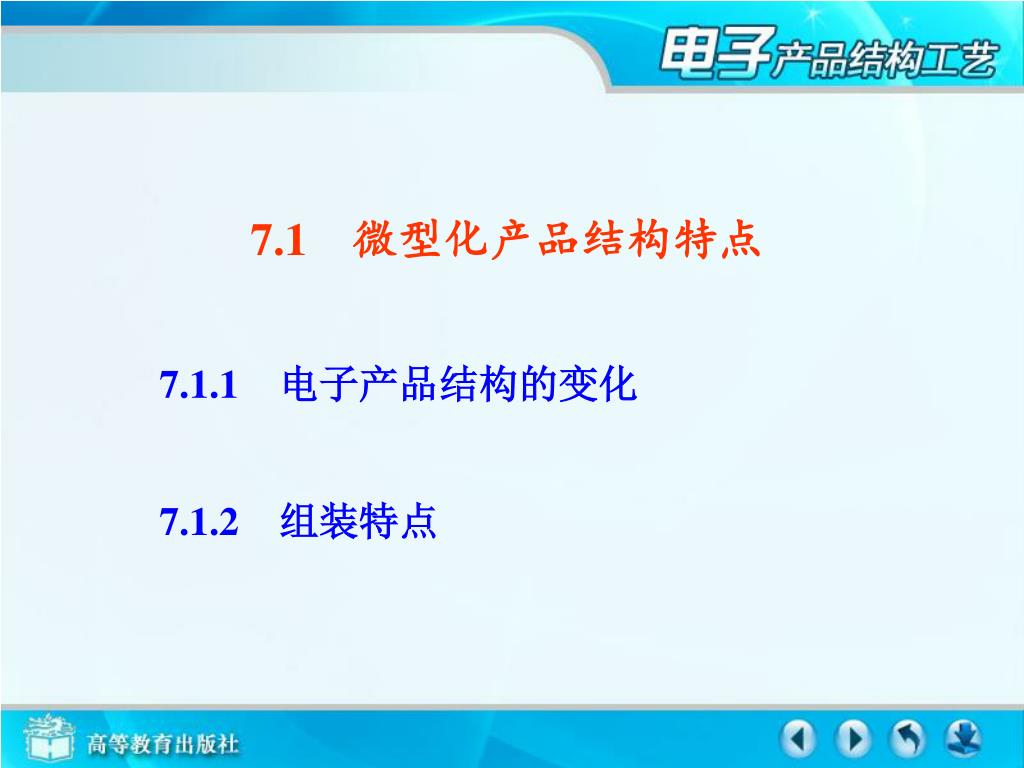

2. 7.1微型化产品结构特点 7.1.1　电子产品结构的变化 7.1.2　组装特点

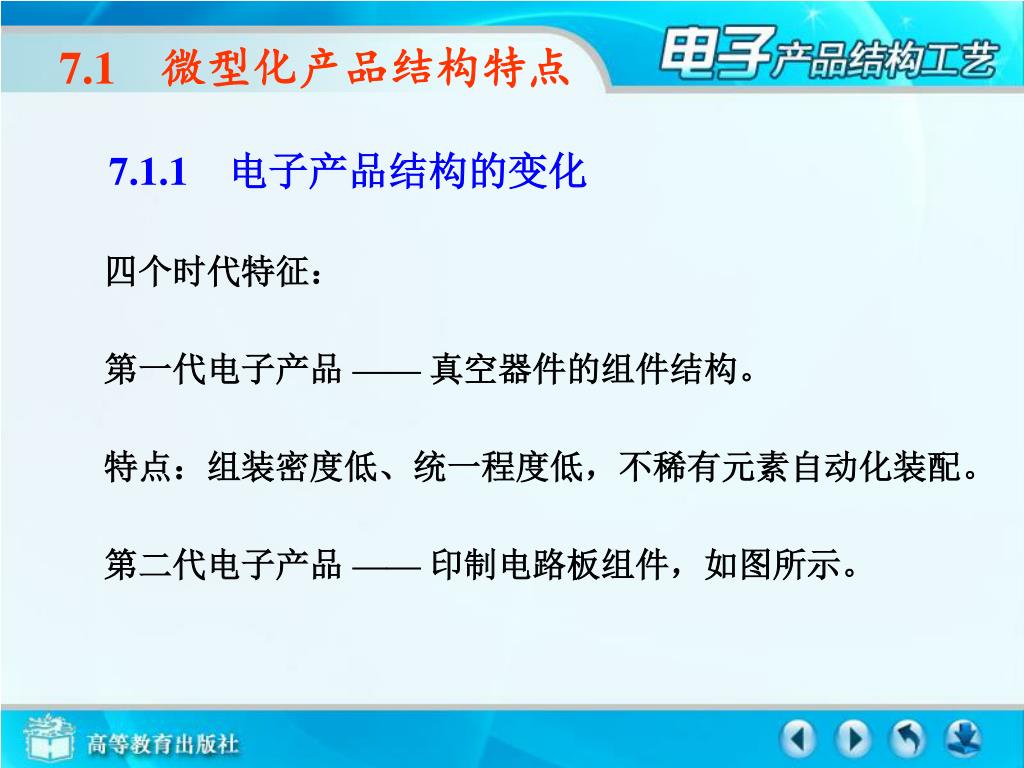

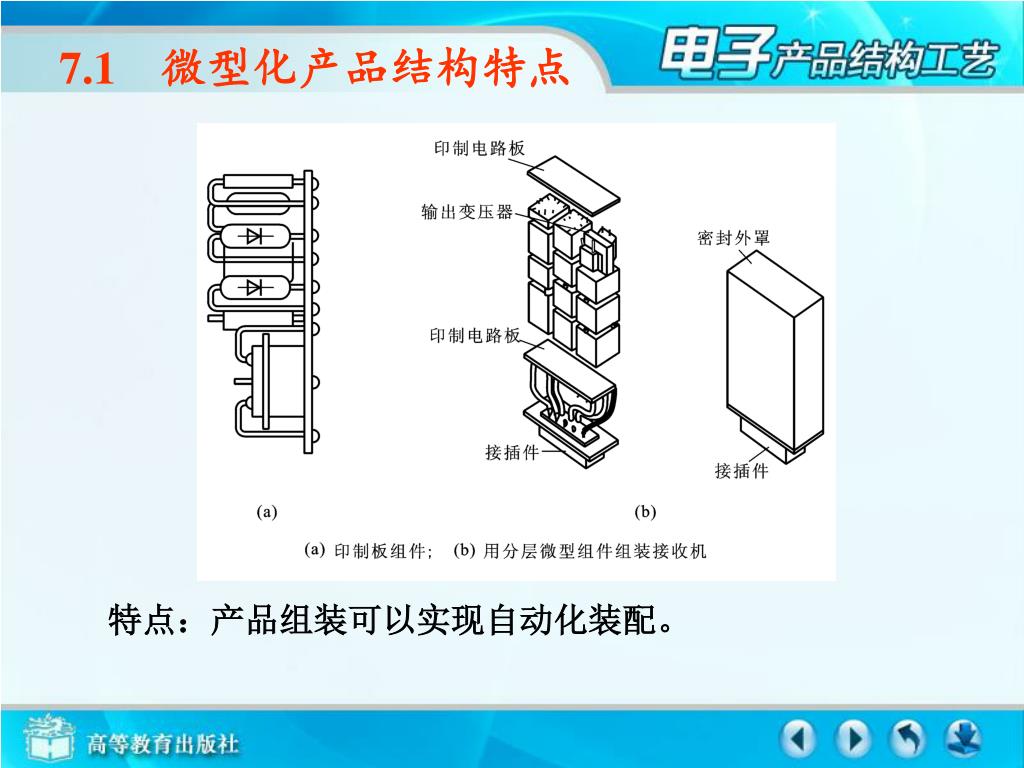

3. 7.1微型化产品结构特点 7.1.1电子产品结构的变化 四个时代特征： 　　第一代电子产品 —— 真空器件的组件结构。 　　特点：组装密度低、统一程度低，不稀有元素自动化装配。 　　第二代电子产品 —— 印制电路板组件，如图所示。

4. 7.1微型化产品结构特点 　　特点：产品组装可以实现自动化装配。

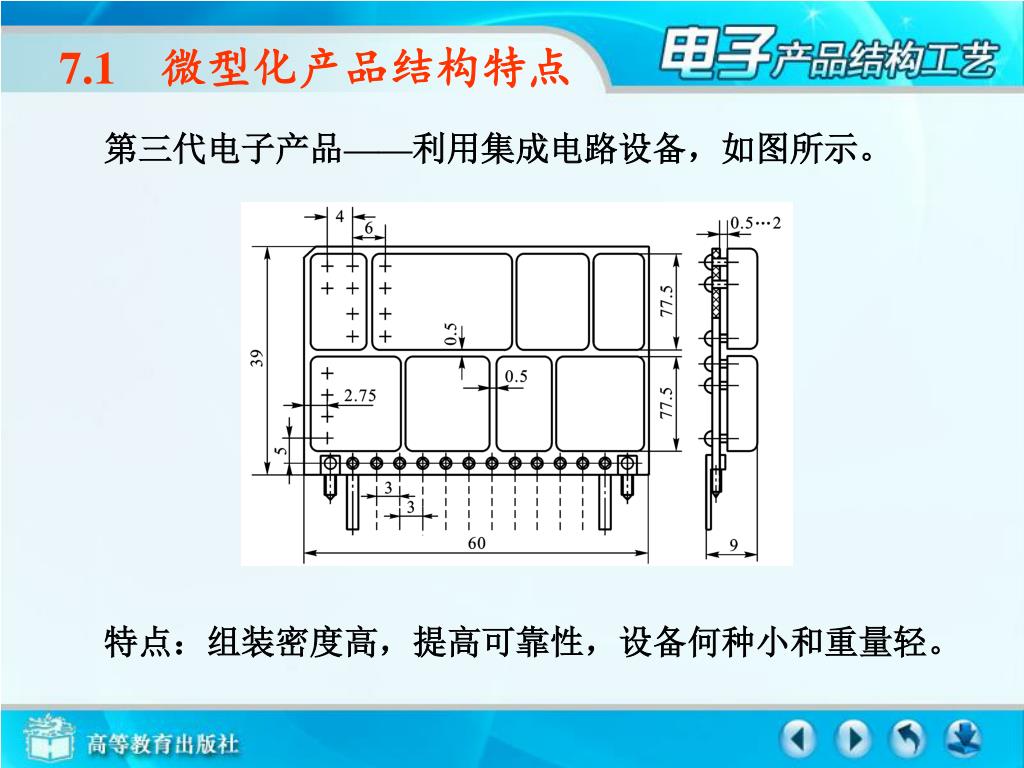

5. 7.1微型化产品结构特点 　　第三代电子产品——利用集成电路设备，如图所示。 特点：组装密度高，提高可靠性，设备何种小和重量轻。

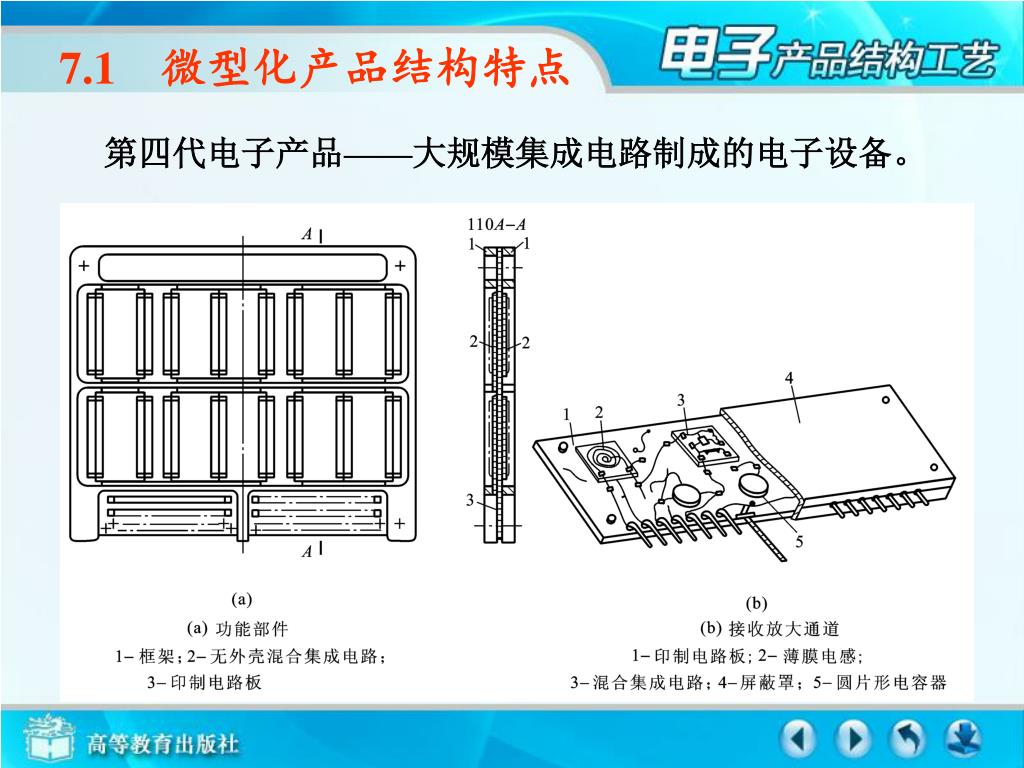

6. 7.1微型化产品结构特点 　　第四代电子产品——大规模集成电路制成的电子设备。

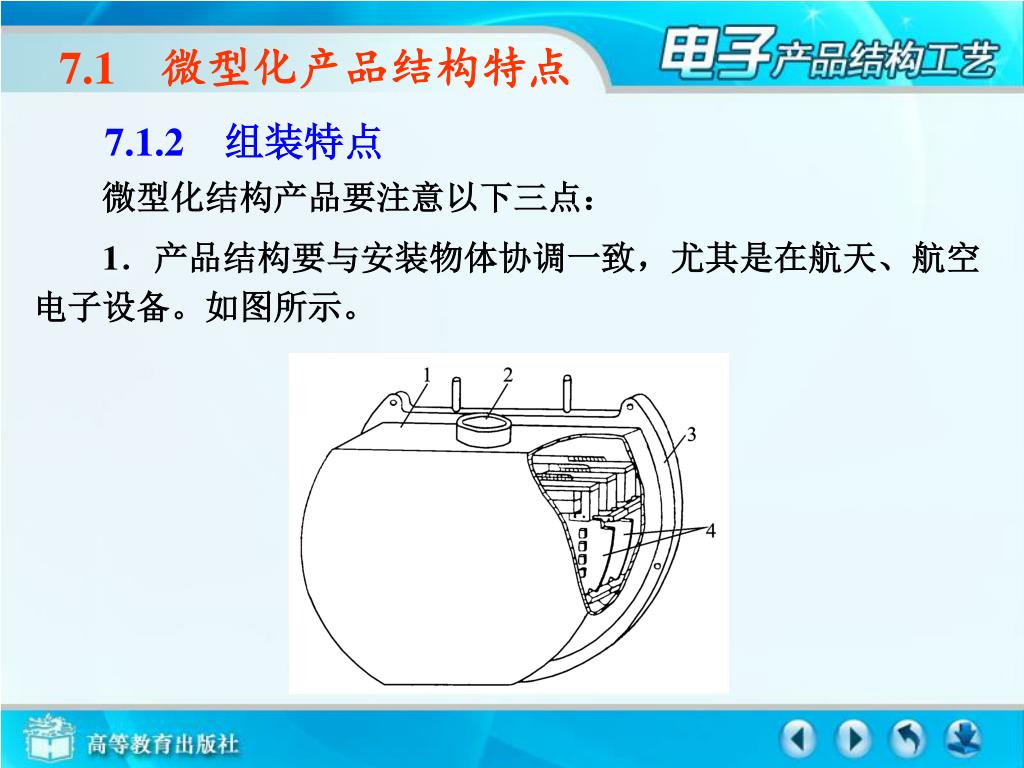

7. 7.1微型化产品结构特点 7.1.2　组装特点 微型化结构产品要注意以下三点： 1．产品结构要与安装物体协调一致，尤其是在航天、航空电子设备。如图所示。

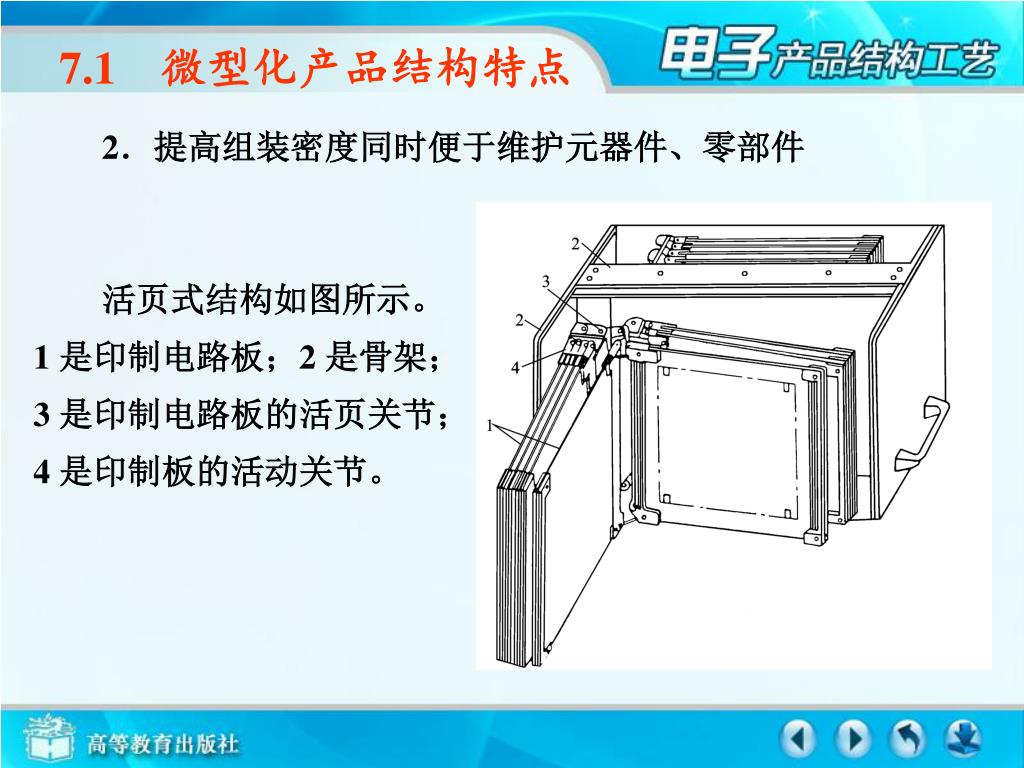

8. 7.1微型化产品结构特点 2．提高组装密度同时便于维护元器件、零部件 　　活页式结构如图所示。 1 是印制电路板；2 是骨架； 3 是印制电路板的活页关节； 4 是印制板的活动关节。

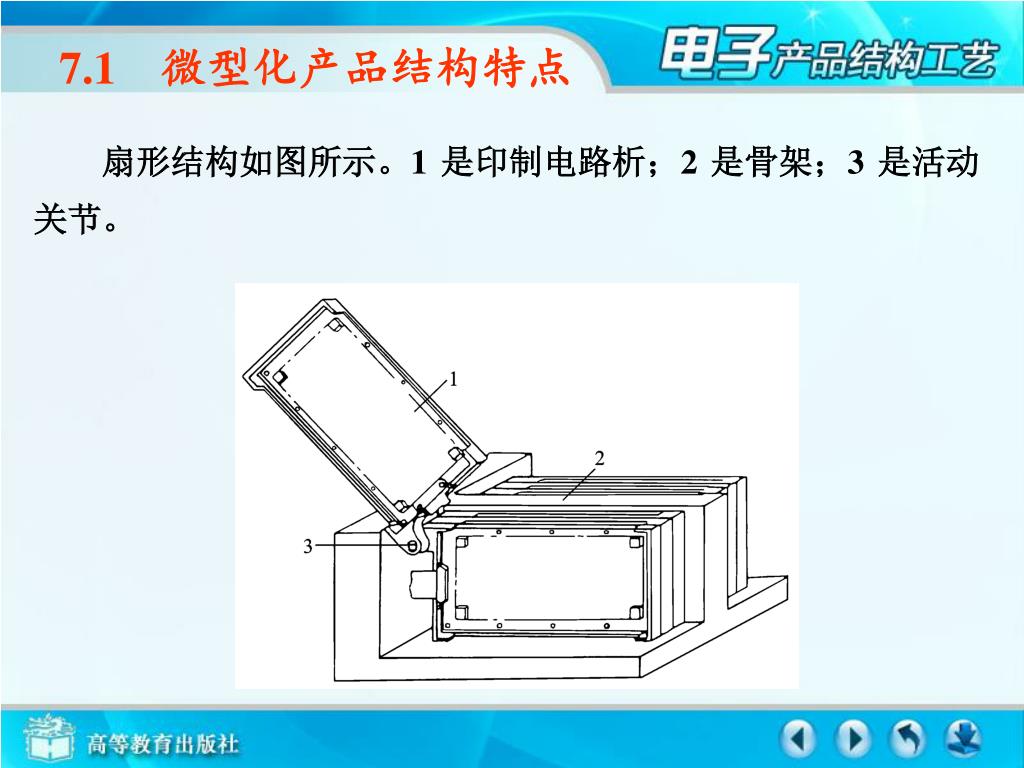

9. 7.1微型化产品结构特点 扇形结构如图所示。1 是印制电路析；2 是骨架；3 是活动关节。

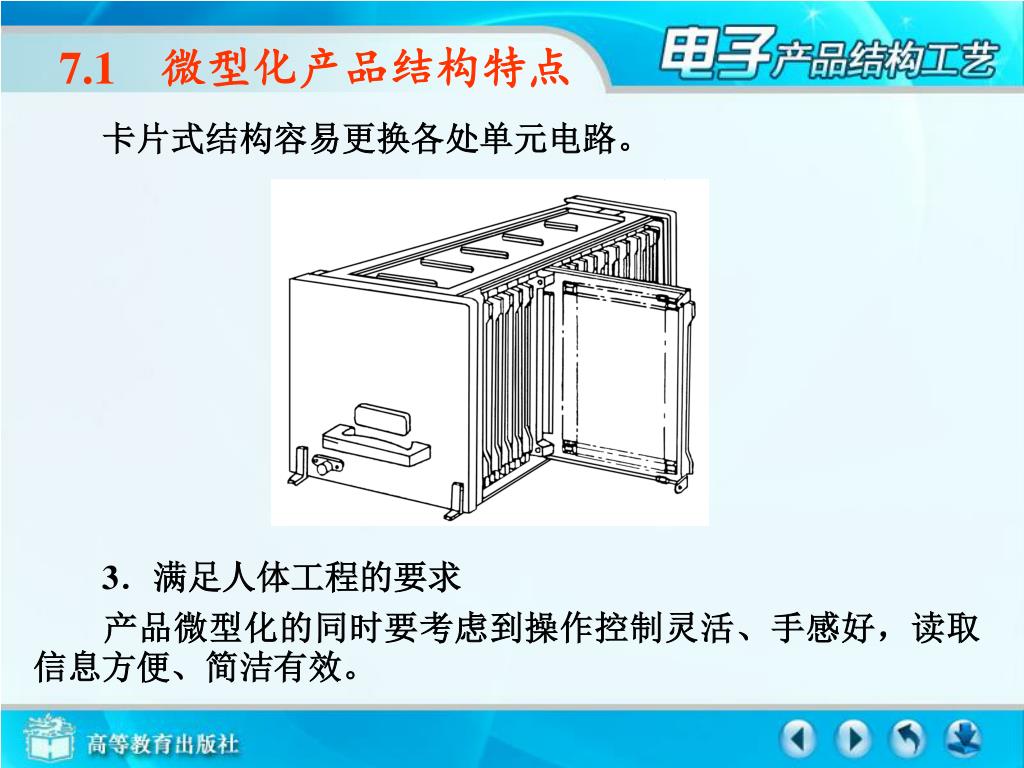

10. 7.1微型化产品结构特点 　　卡片式结构容易更换各处单元电路。 3．满足人体工程的要求 　　产品微型化的同时要考虑到操作控制灵活、手感好，读取信息方便、简洁有效。

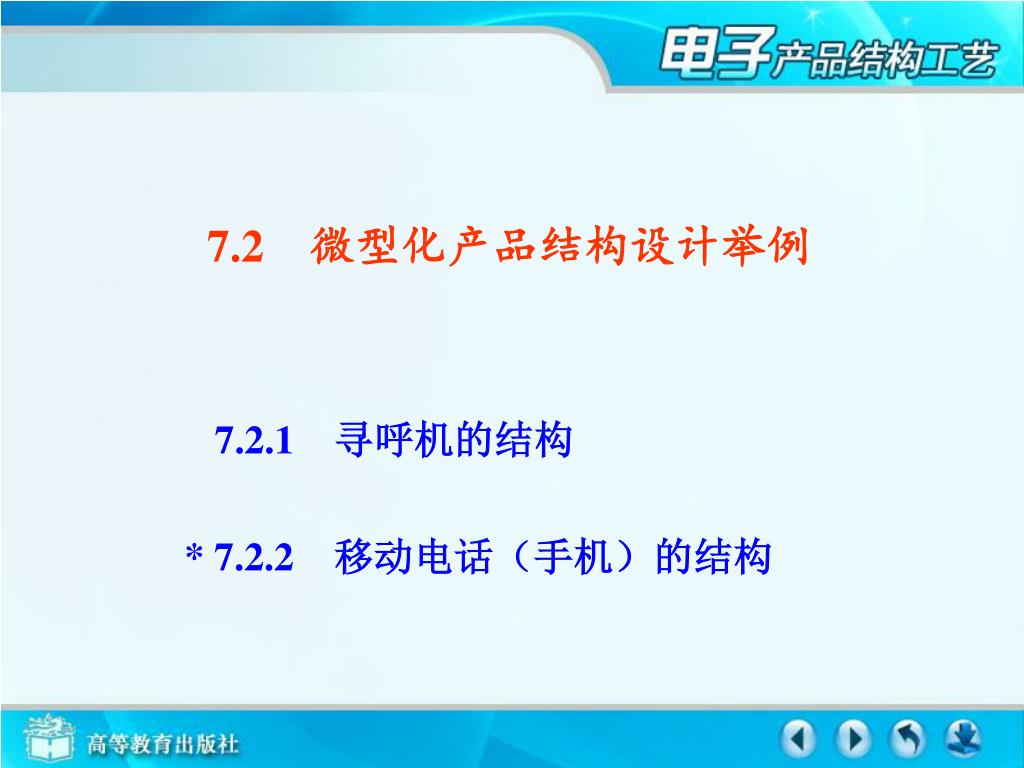

11. 7.2微型化产品结构设计举例 7.2.1　寻呼机的结构 * 7.2.2　移动电话（手机）的结构

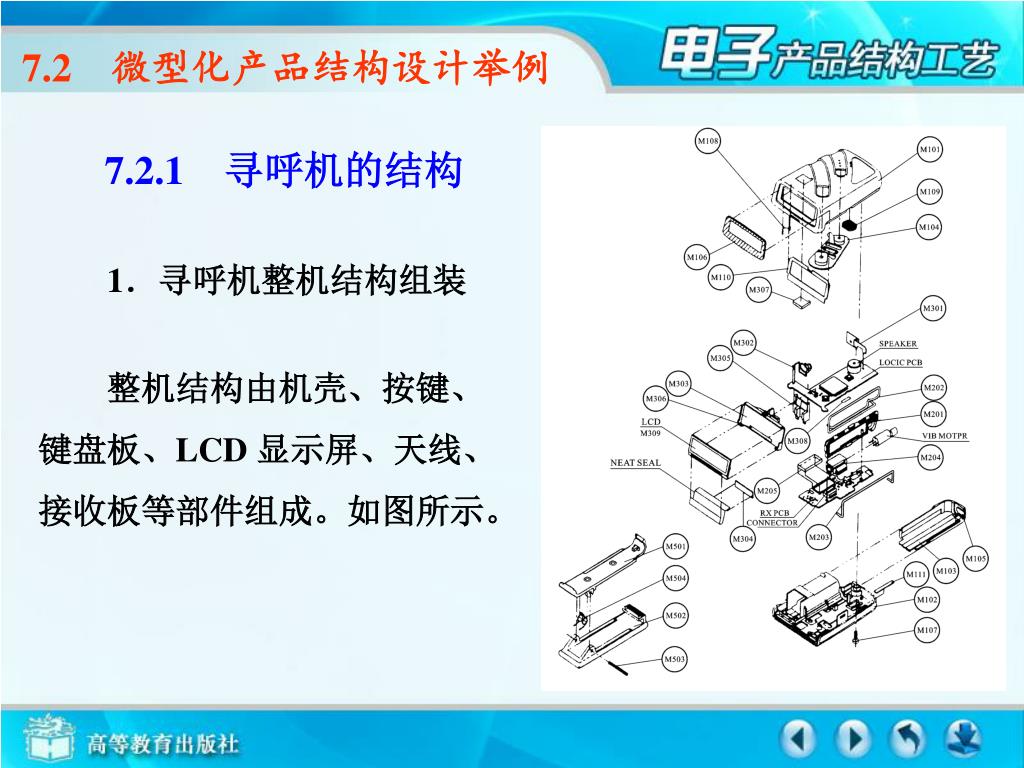

12. 7.2微型化产品结构设计举例 7.2.1　寻呼机的结构 1．寻呼机整机结构组装 　　整机结构由机壳、按键、 键盘板、LCD 显示屏、天线、 接收板等部件组成。如图所示。

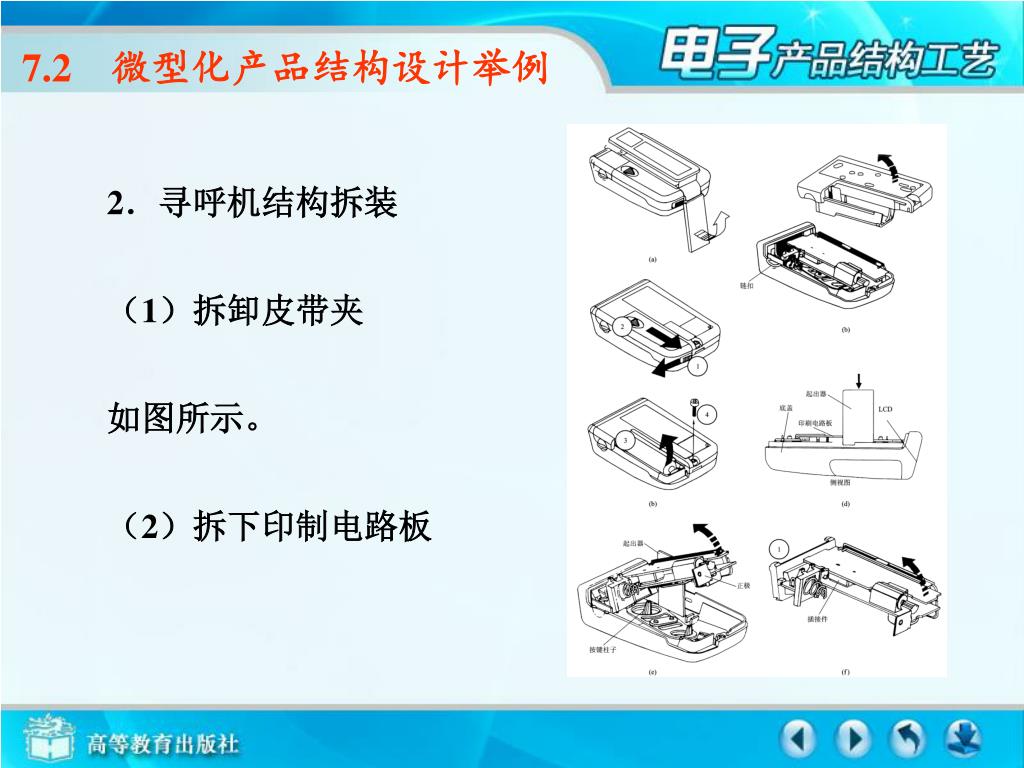

13. 7.2微型化产品结构设计举例 2．寻呼机结构拆装 　　（1）拆卸皮带夹 　　如图所示。 　　（2）拆下印制电路板

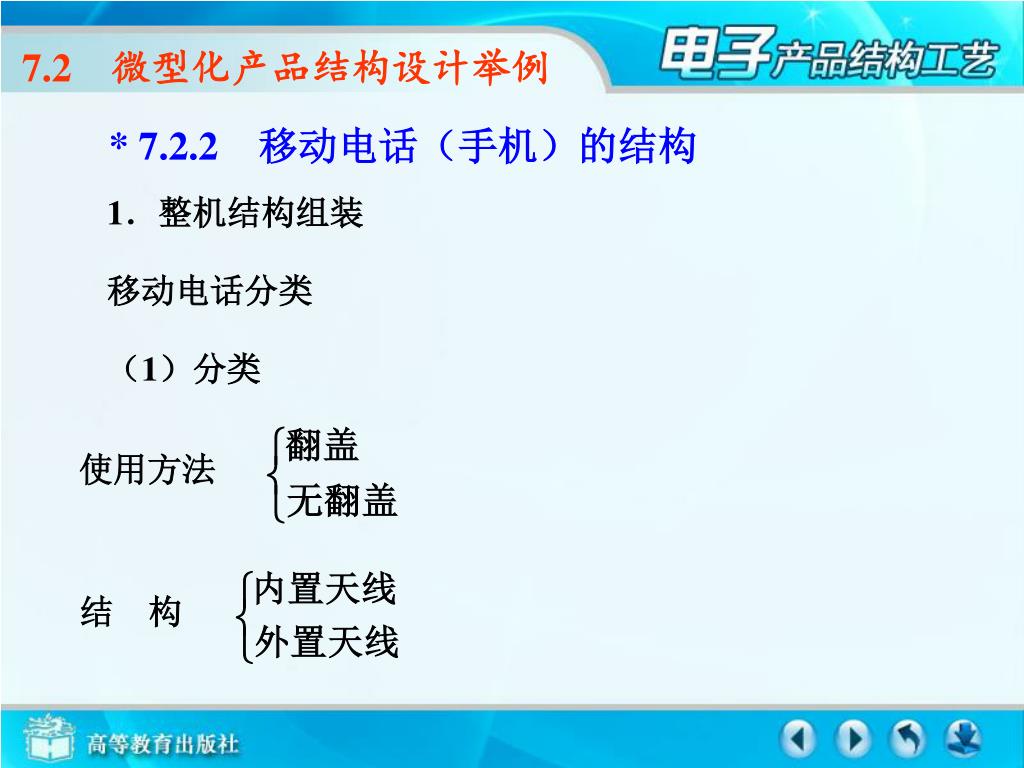

14. 使用方法 结　构 7.2微型化产品结构设计举例 * 7.2.2　移动电话（手机）的结构 1．整机结构组装 　　移动电话分类 　　（1）分类

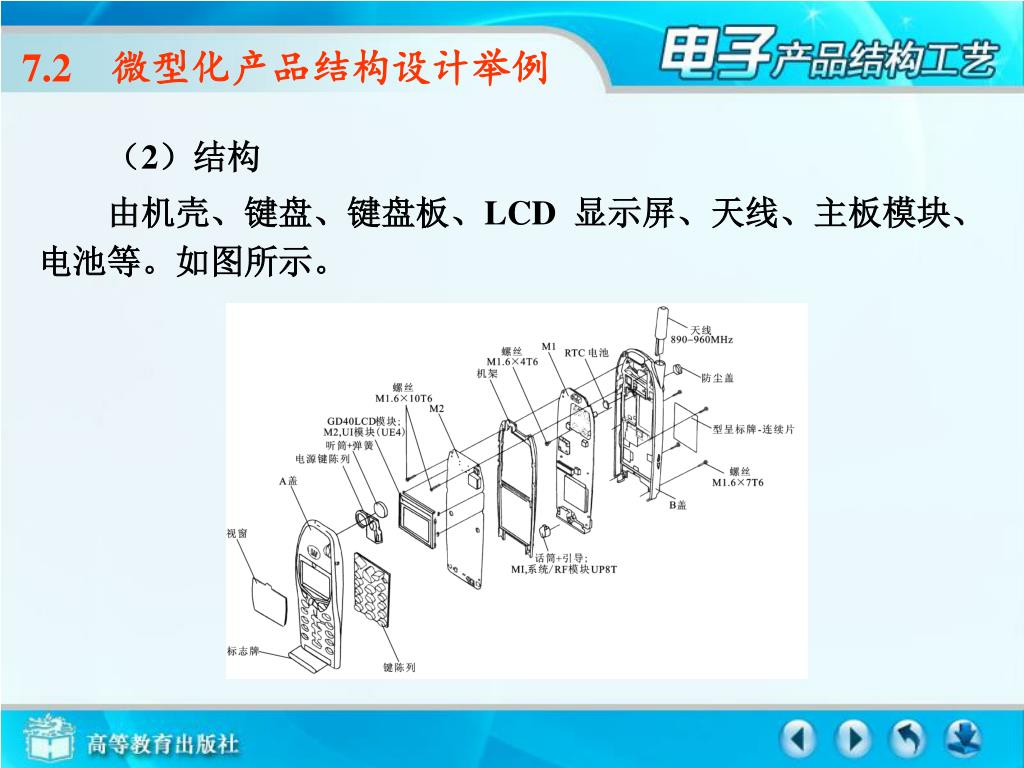

15. 7.2微型化产品结构设计举例 （2）结构 　　由机壳、键盘、键盘板、LCD 显示屏、天线、主板模块、电池等。如图所示。

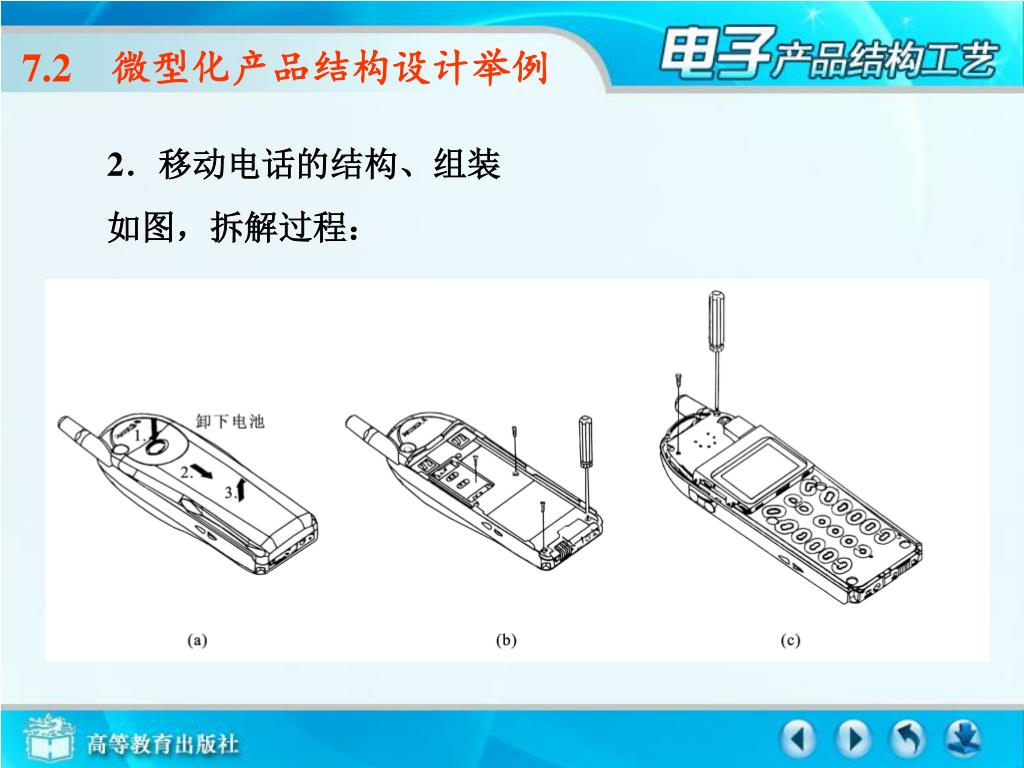

16. 7.2微型化产品结构设计举例 2．移动电话的结构、组装 如图，拆解过程：

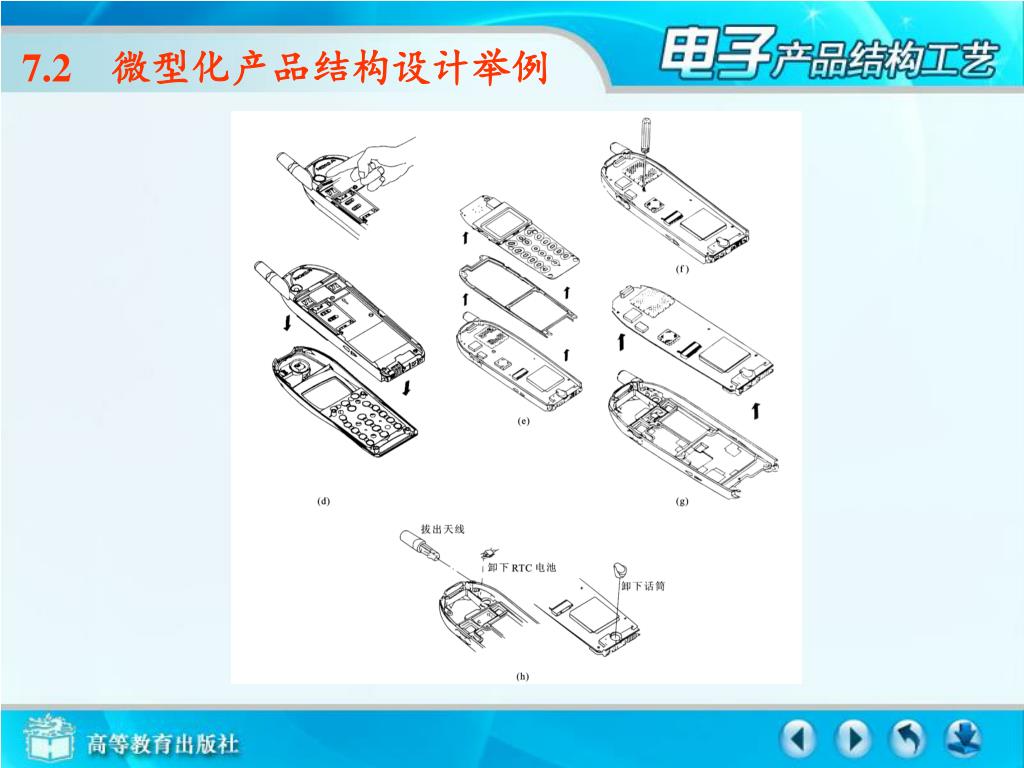

17. 7.2微型化产品结构设计举例

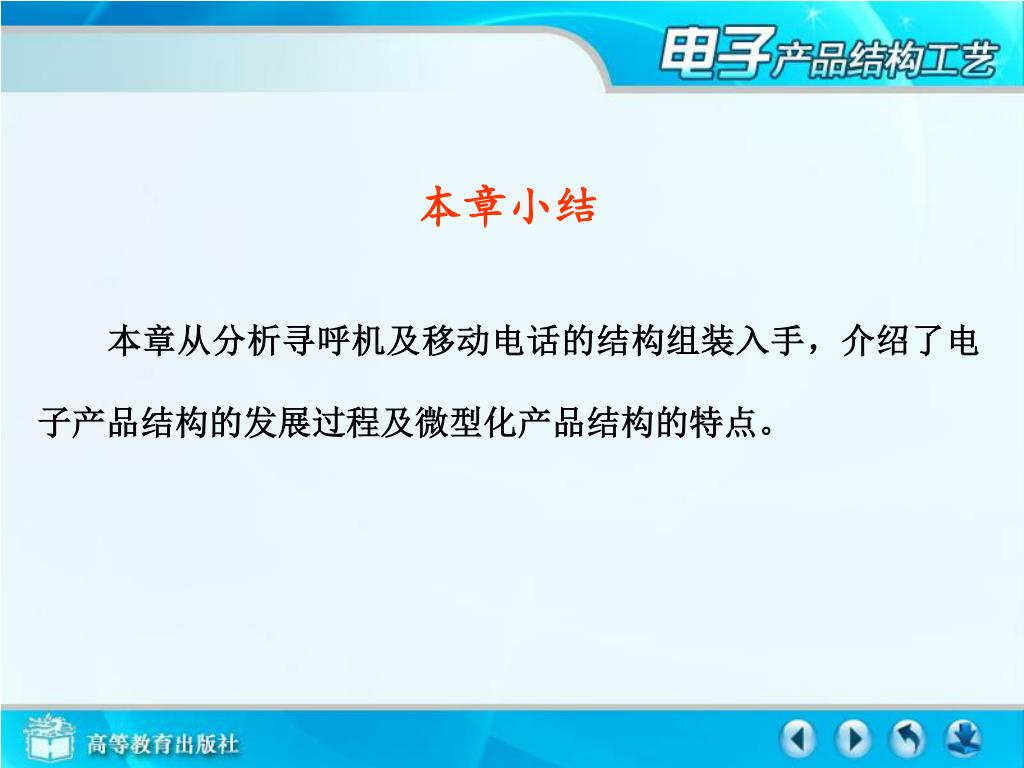

18. 本章小结 本章从分析寻呼机及移动电话的结构组装入手，介绍了电子产品结构的发展过程及微型化产品结构的特点。
