線性脈波馬達適應控制系統之研製 國立虎尾科技大學鼓勵性研究計畫成果報告 計畫主持人:丁振聲

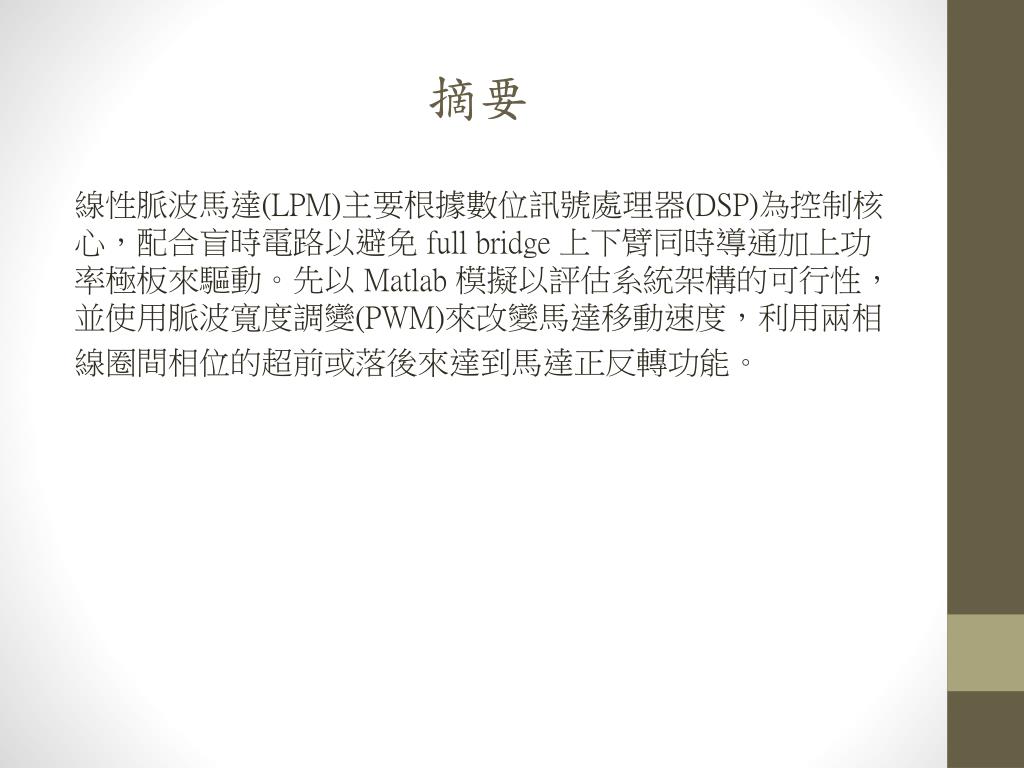

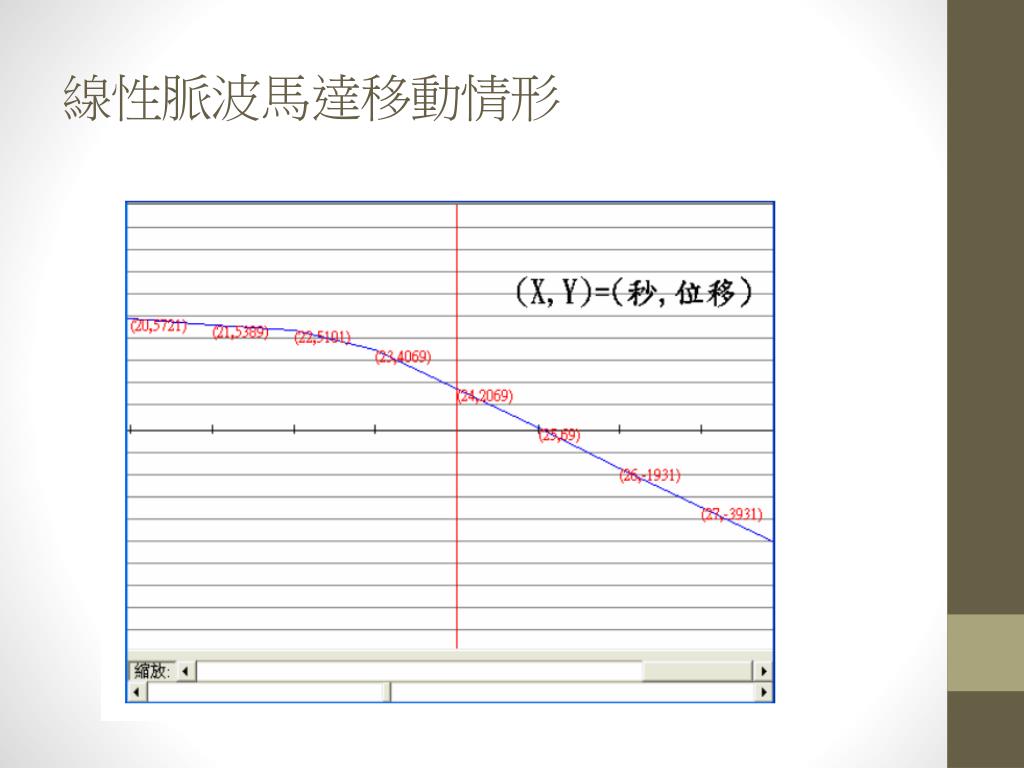

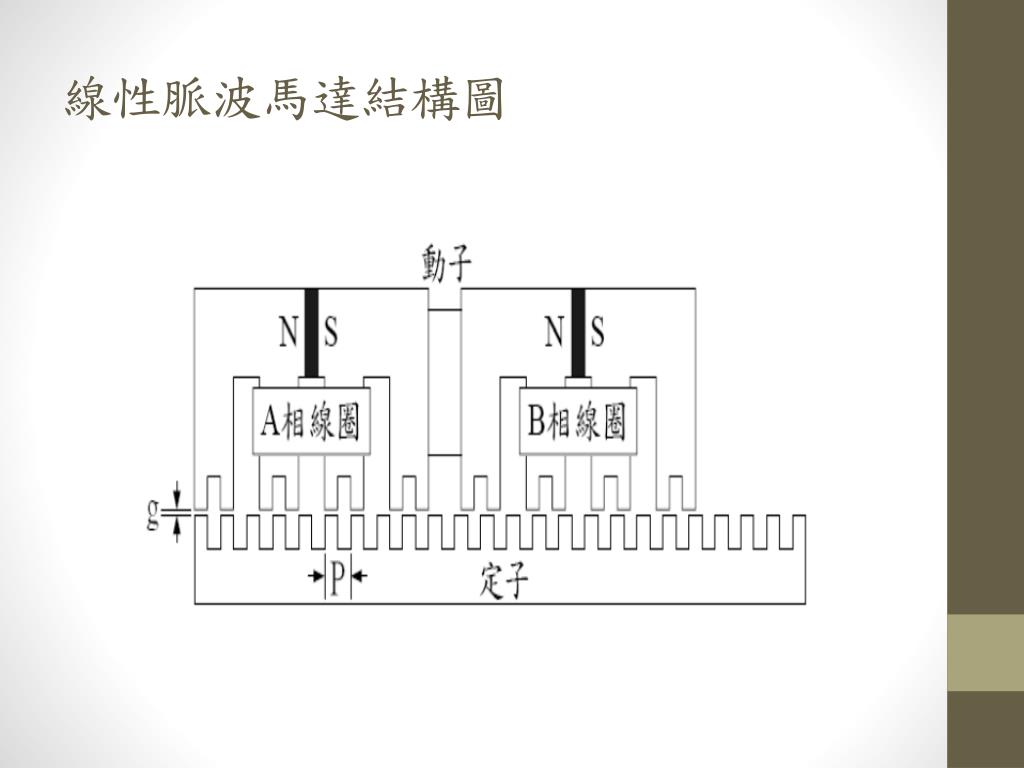

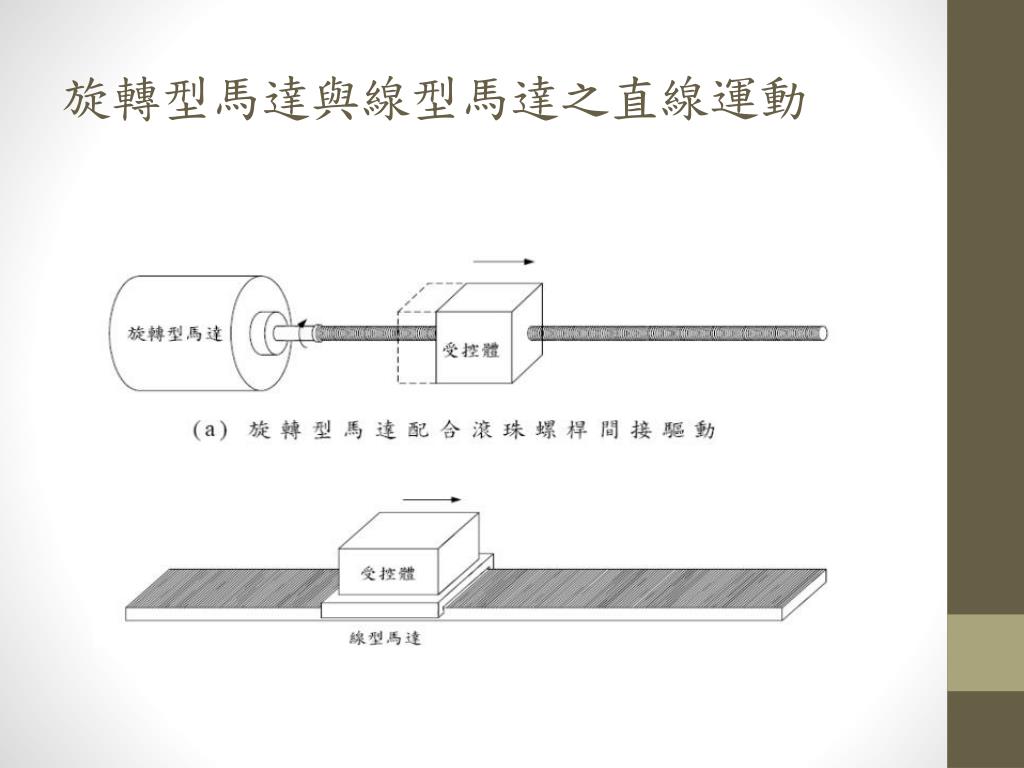

摘要 線性脈波馬達(LPM)主要根據數位訊號處理器(DSP)為控制核心,配合盲時電路以避免 full bridge 上下臂同時導通加上功率極板來驅動。先以 Matlab模擬以評估系統架構的可行性,並使用脈波寬度調變(PWM)來改變馬達移動速度,利用兩相 線圈間相位的超前或落後來達到馬達正反轉功能。

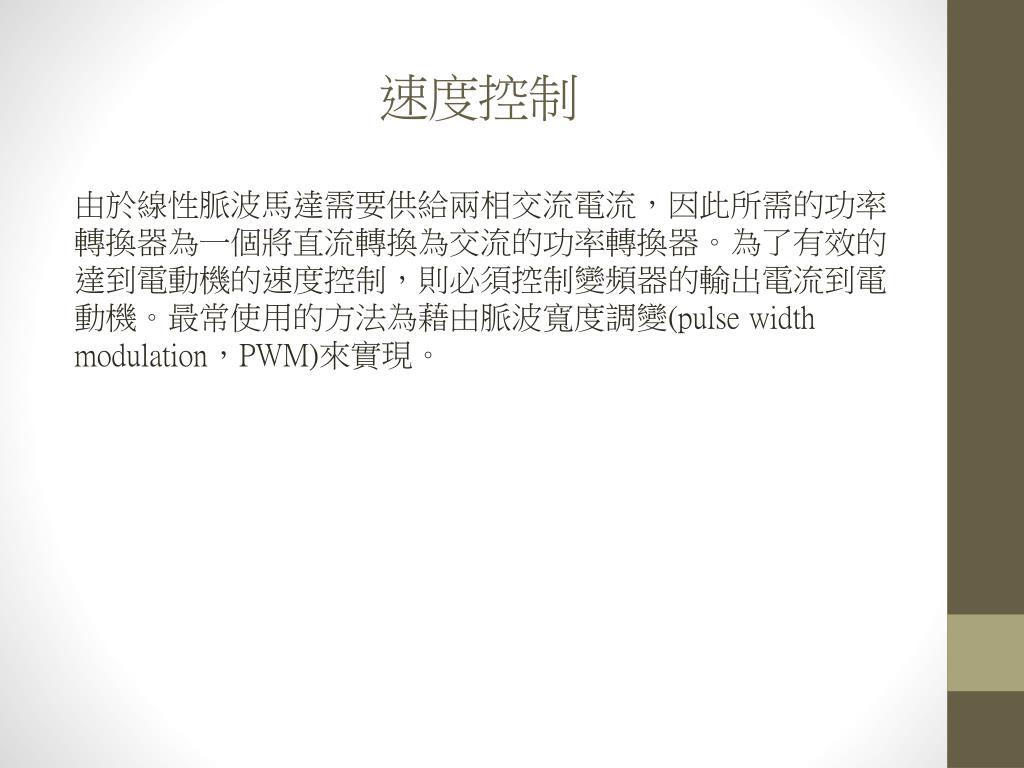

速度控制 由於線性脈波馬達需要供給兩相交流電流,因此所需的功率轉換器為一個將直流轉換為交流的功率轉換器。為了有效的達到電動機的速度控制,則必須控制變頻器的輸出電流到電動機。最常使用的方法為藉由脈波寬度調變(pulsewidthmodulation,PWM)來實現。

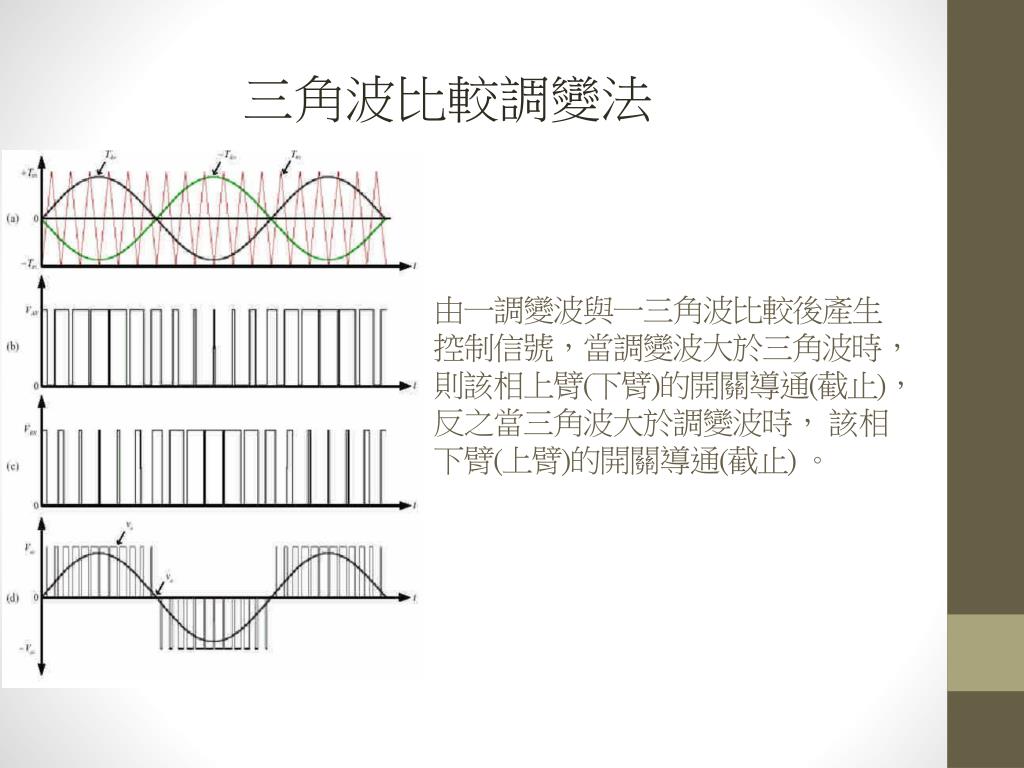

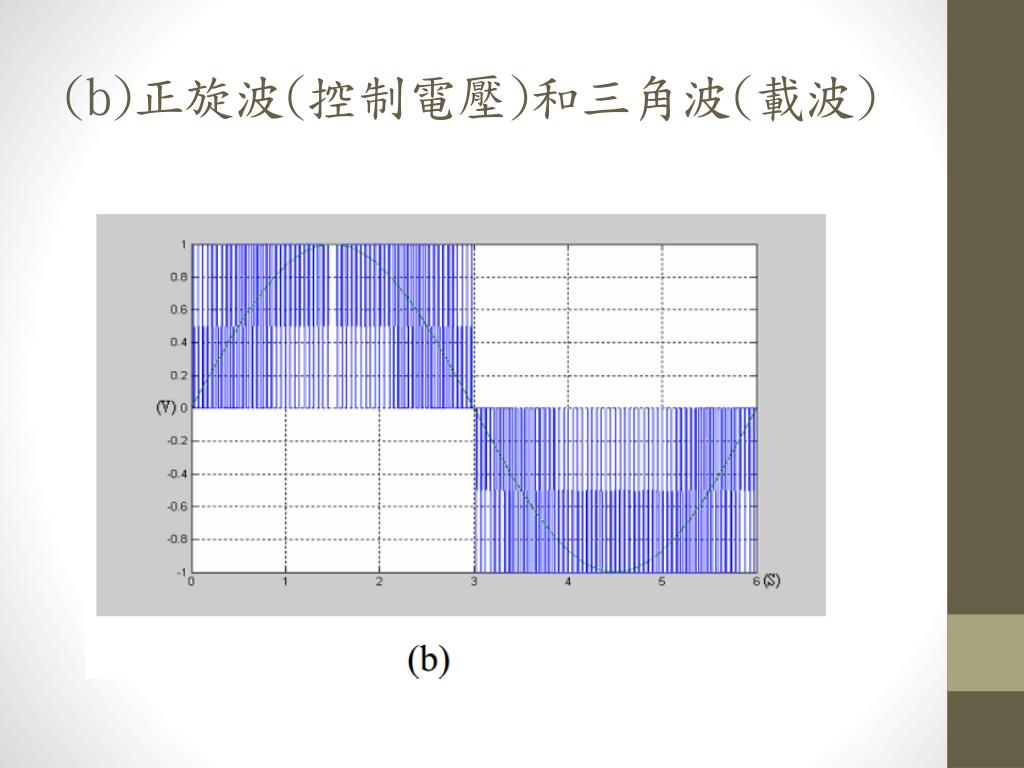

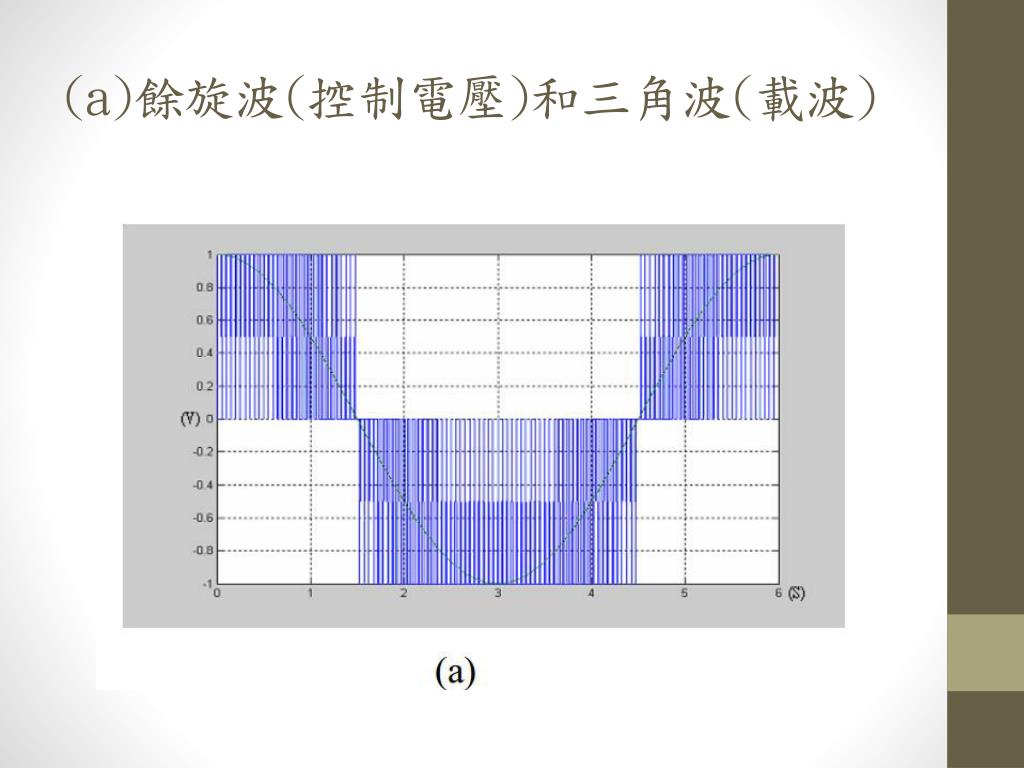

由一調變波與一三角波比較後產生控制信號,當調變波大於三角波時,則該相上臂(下臂)的開關導通(截止),反之當三角波大於調變波時, 該相下臂(上臂)的開關導通(截止) 。 三角波比較調變法

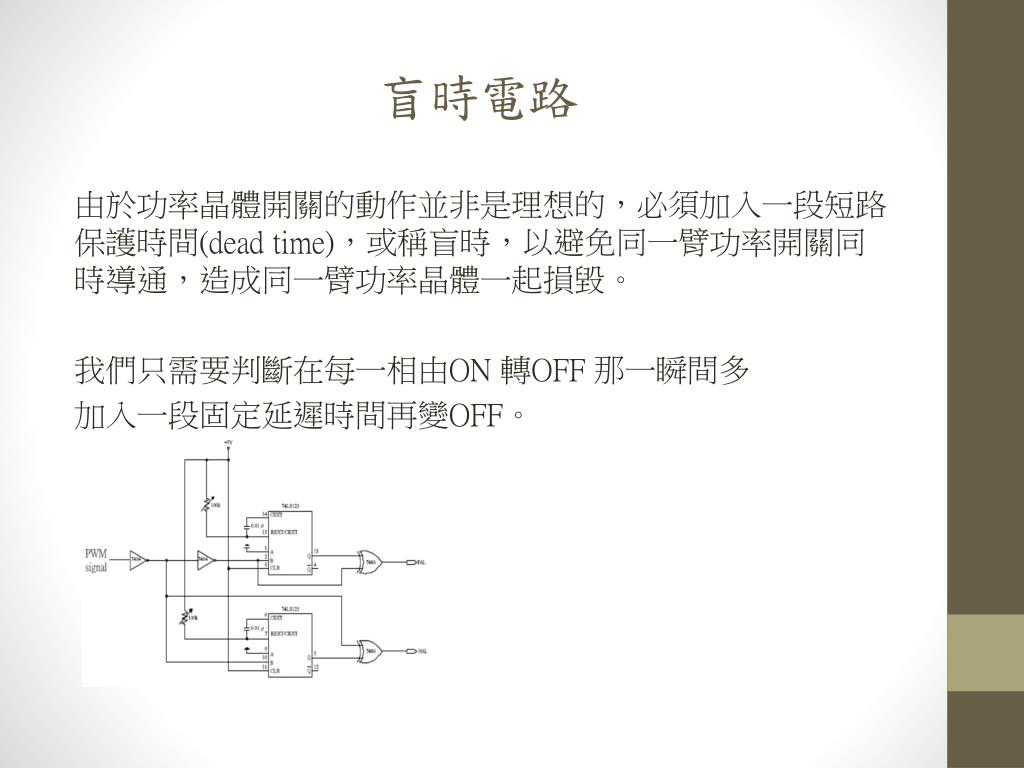

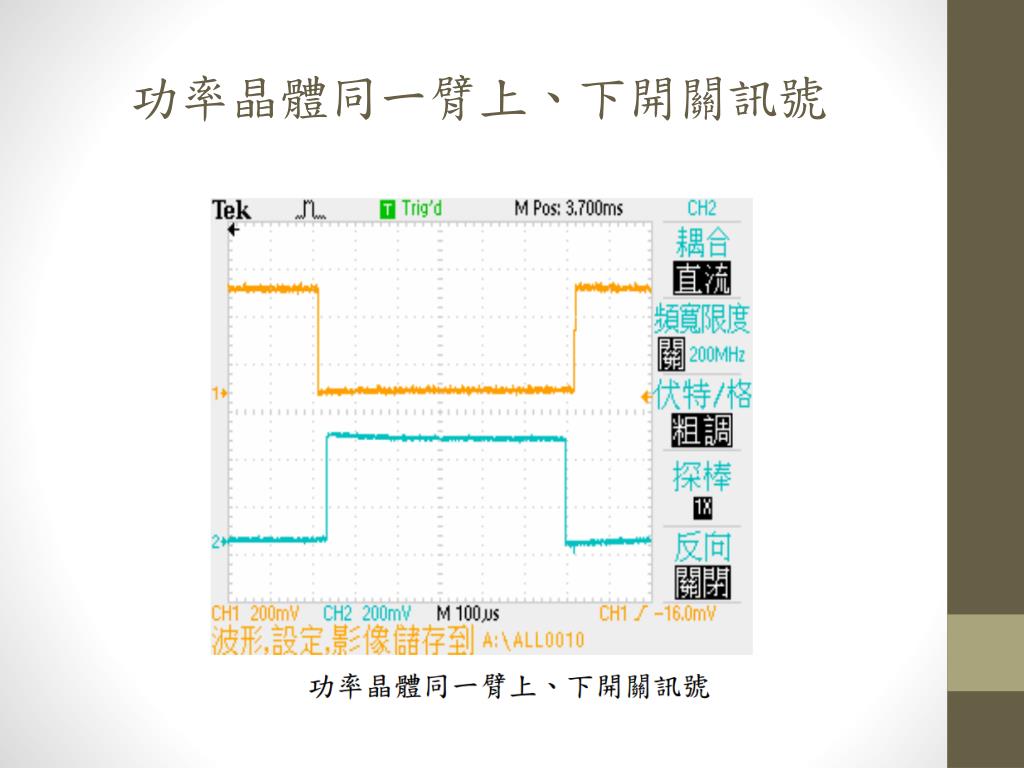

盲時電路 由於功率晶體開關的動作並非是理想的,必須加入一段短路保護時間(dead time),或稱盲時,以避免同一臂功率開關同時導通,造成同一臂功率晶體一起損毀。 我們只需要判斷在每一相由ON 轉OFF 那一瞬間多 加入一段固定延遲時間再變OFF。

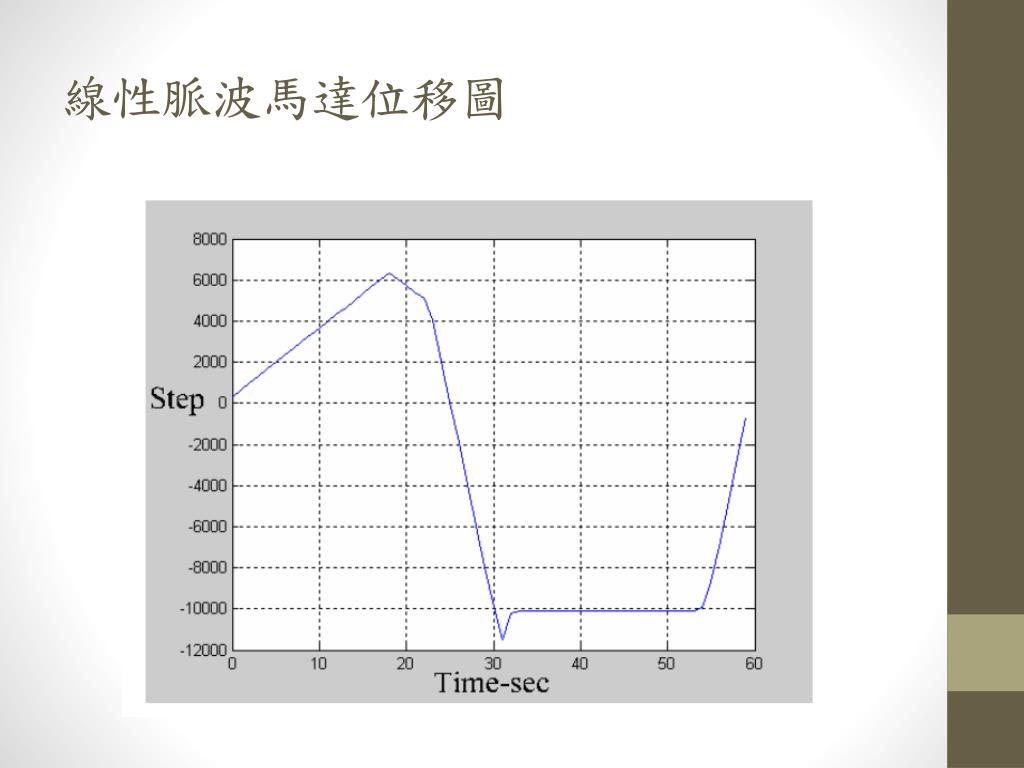

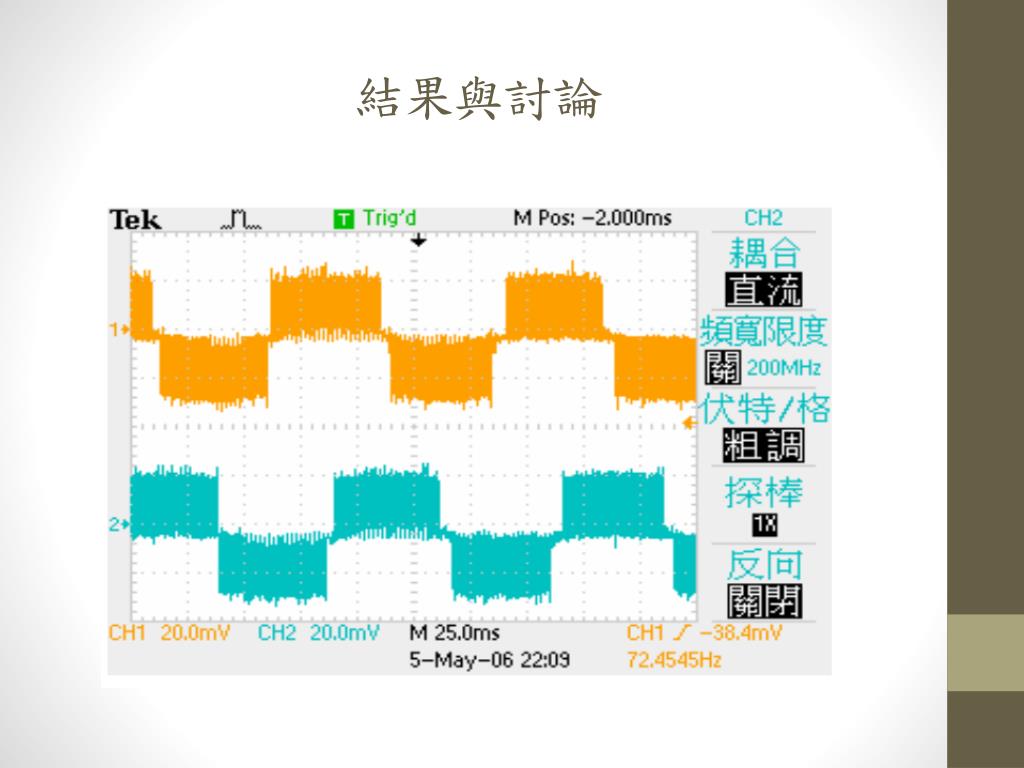

參考文獻 [1]陳明宗,「降低微步進線性步進馬達之 定位誤差研究」,碩士論文,淡江大學 機械與機電工程研究所,2003年。 [2]陳裕彥,「數位化線性步進馬達微步進驅動 器之設計與研製」,碩士論文,國立台灣科 技大學/電機工程研究所,2001年。 [3]鄭培璿,「電力電子分析與模擬」。 [4]劉昌煥,「交流電機控制」。 [5]Prentice Hall,“ INTRODUCTION TO POWER ELECTRONICS ”. [6]Mohan,Undeland,Robbins,“ POWER Electronics:Applications and Design ”. [7]林容益,「DSP/CPLD控制技術及應用」。
參考文獻 [8]李清、林育賢、連怡仲、侯志忠、蘇泰光,「內嵌式C32 DSP實務應用」。 [9]施慶隆,「STC32 DSP進階與應用」。 [10]張智星,「MATLAB程式設計與應用」。 [11]蒙以正,「以MATLAB透視DSP」。 [12]羅華強,「MATLAB5.3 SIMULINK3.0範例入門」。 [13]林志一、曾龍圖、吳明璇,「IsSpice電子學實習」。 [14]Sheng-Ming Yang,Feng-Chieh Lin andMing-TsungChen‘‘Micro-stepping controlofa two-phase linear stepping motor withthree-phase VSI inverter for high-speed applications”,IEEE TRANSACTIONS ON INDUSTRY APPLICATIONS, VOL. 40, NO.5, SEPTEMBER/OCTOBER 2004
