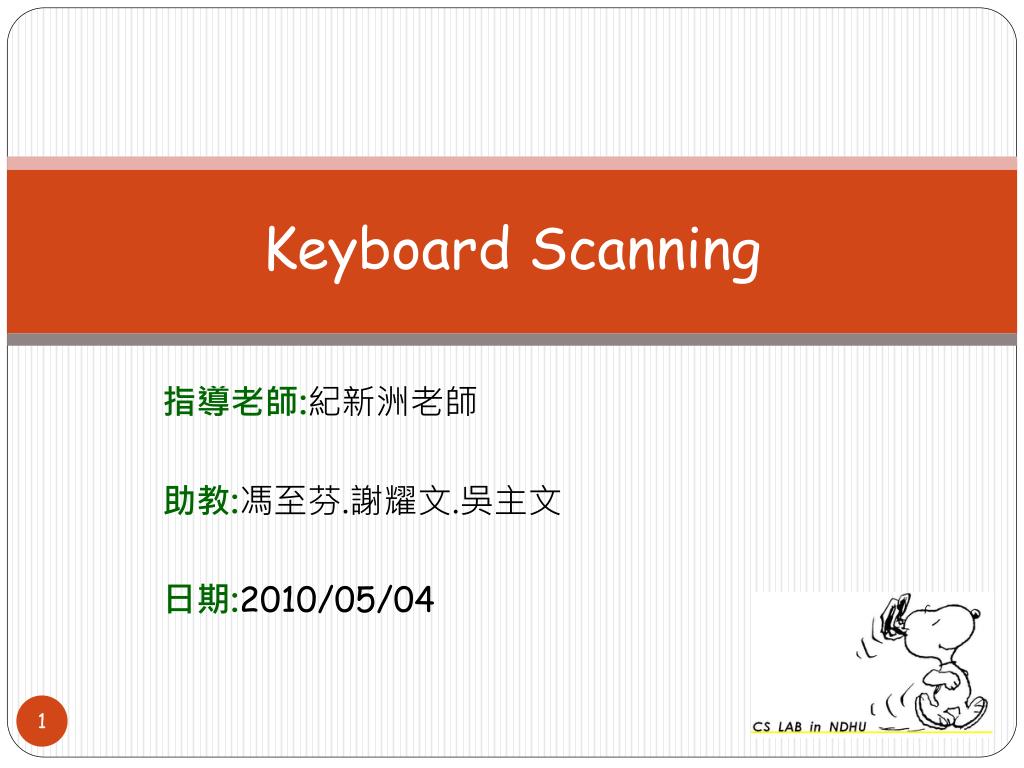

  1. Keyboard Scanning 指導老師:紀新洲老師 助教:馮至芬.謝耀文.吳主文 日期:2010/05/04

  2. 行列式鍵盤簡介 • 以微處理器做應用的例子，已廣泛出現在日常生活中，行列式按鍵為其中常看到的例子之ㄧ，如手機、電視遙控器…等。 • 微處理器的I/O埠是有限的，假如一項應用需用到較多的按鍵時，將每個按鍵連接到微處理器上，使微處理器剩餘的可用的接腳變少也或許會超出所提供的接腳數；也因上述原因，使用行列式 按鍵是可以有效減少接腳的使用方法。

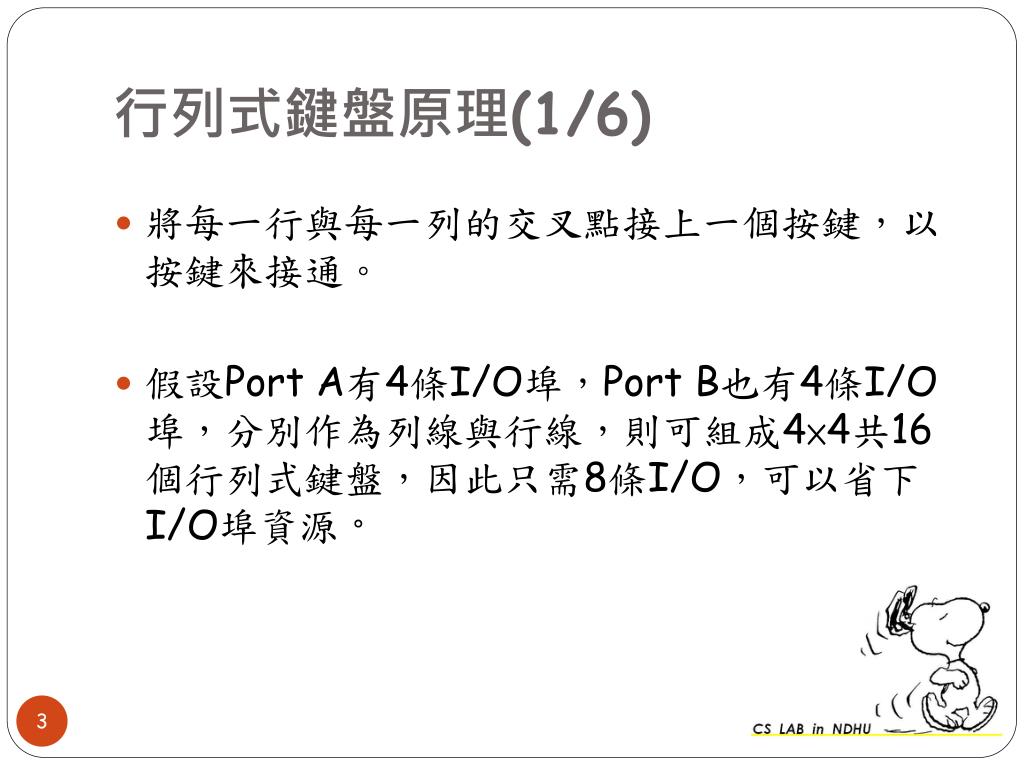

  3. 行列式鍵盤原理(1/6) • 將每一行與每一列的交叉點接上一個按鍵，以按鍵來接通。 • 假設Port A有4條I/O埠，Port B也有4條I/O埠，分別作為列線與行線，則可組成4×4共16個行列式鍵盤，因此只需8條I/O，可以省下I/O埠資源。

  4. 行列式鍵盤原理(2/6) EINT0 EINT2 EINT11 EINT19

  5. 行列式鍵盤原理(3/6)

  6. 行列式鍵盤原理(4/6)

  7. 行列式鍵盤原理(5/6)

  8. 行列式鍵盤原理(6/6)

  9. 行列式鍵盤掃描方法 • 將每一行(Column)設置為0。在沒有任何鍵按下時，每一列(Row)將讀到1。任何鍵的導通將造成其中的一列變為0。 • 依序給予0至每一個行，然後檢查相關列的值，若全為1，則按下的按鍵不在此行，進入下一行的掃描，若不全為1，則按下的按鍵必在此行當中，所按按鍵必是此行與讀取到0的列的交點上。

  10. 實驗所需暫存器(1/4) Port F(GPF) Control Register

  11. 實驗所需暫存器(2/4) Port G(GPG) Control Register

  12. 實驗所需暫存器(3/4) EXTINTn (External Interrupt Control Register n) External Interrupt Mask Register External Interrupt Pending Register

  13. 實驗所需暫存器(4/4) Interrupt Pending Register

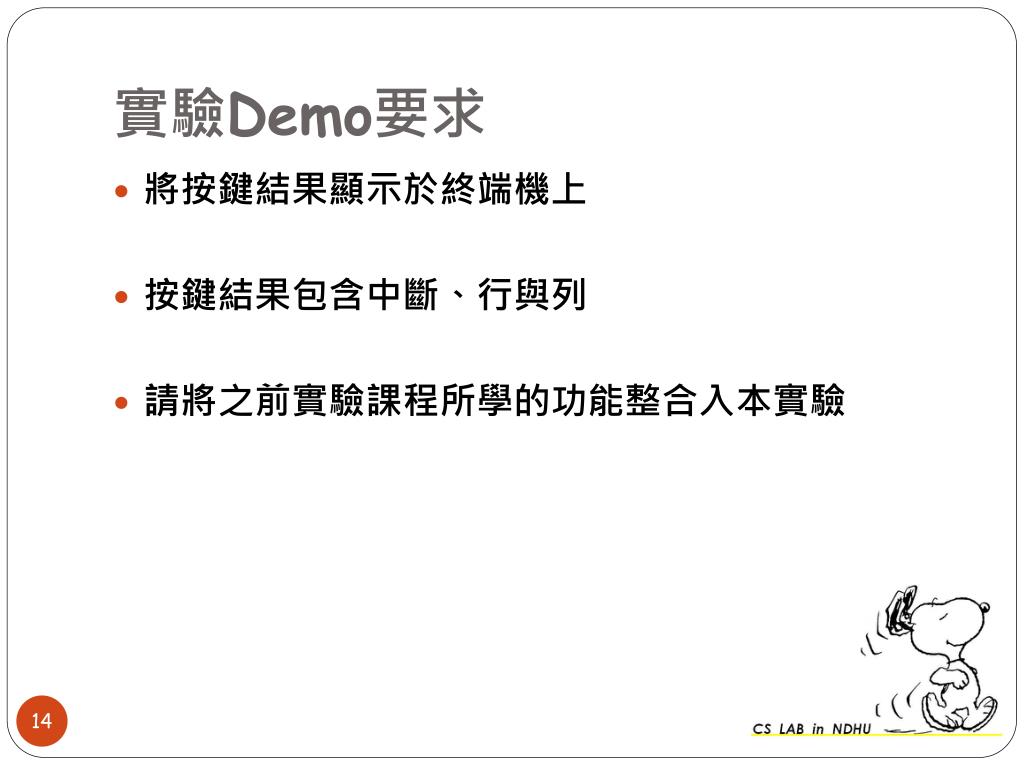

  14. 實驗Demo要求 • 將按鍵結果顯示於終端機上 • 按鍵結果包含中斷、行與列 • 請將之前實驗課程所學的功能整合入本實驗

  15. 實驗參考資料 – 中斷接腳 Port F(GPF) Configuration

  16. 實驗參考資料 – 中斷接腳 Port G(GPG) Configuration

  17. 實驗參考資料 – 中斷接腳設定(Cont.) Port F Control Register

  18. 實驗參考資料 – 中斷接腳設定(Cont.) Port G Control Register

  19. 實驗參考資料 – 中斷接腳設定(Cont.) Port G Control Register

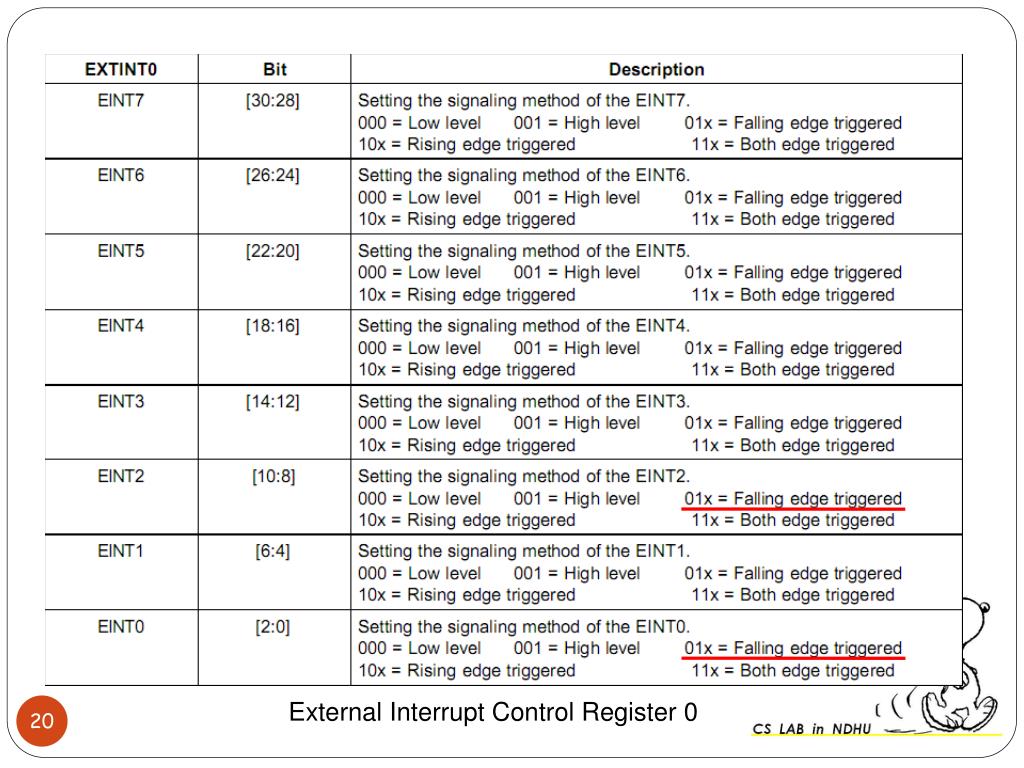

  20. External Interrupt Control Register 0

  21. External Interrupt Control Register 1

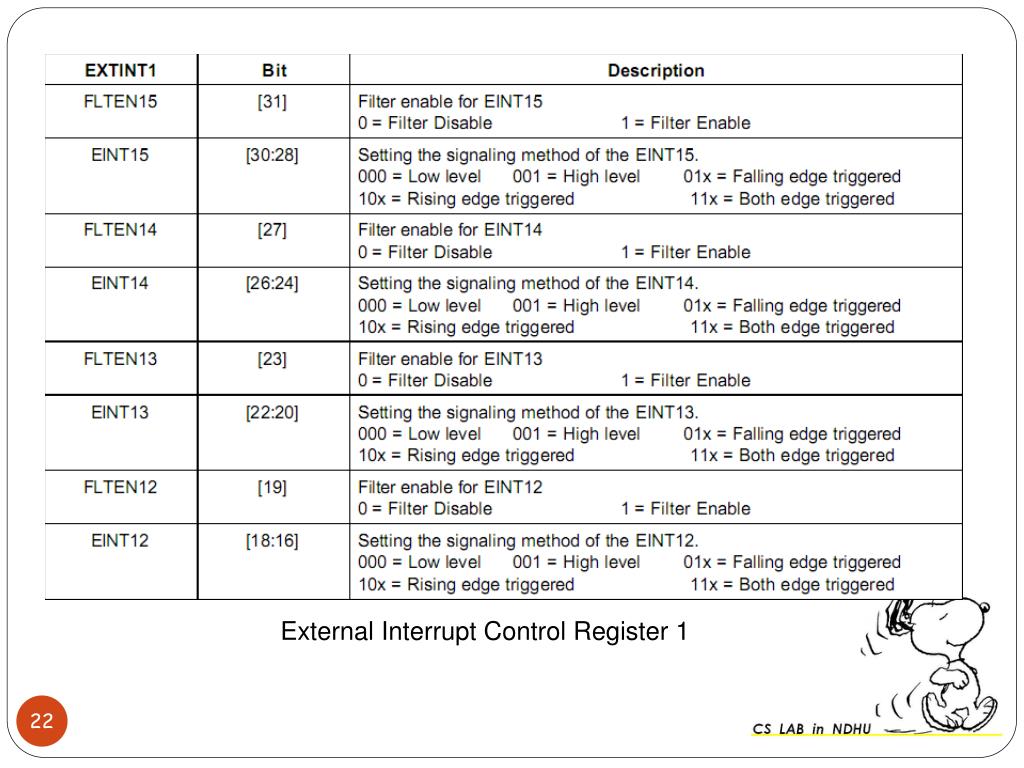

  22. External Interrupt Control Register 1

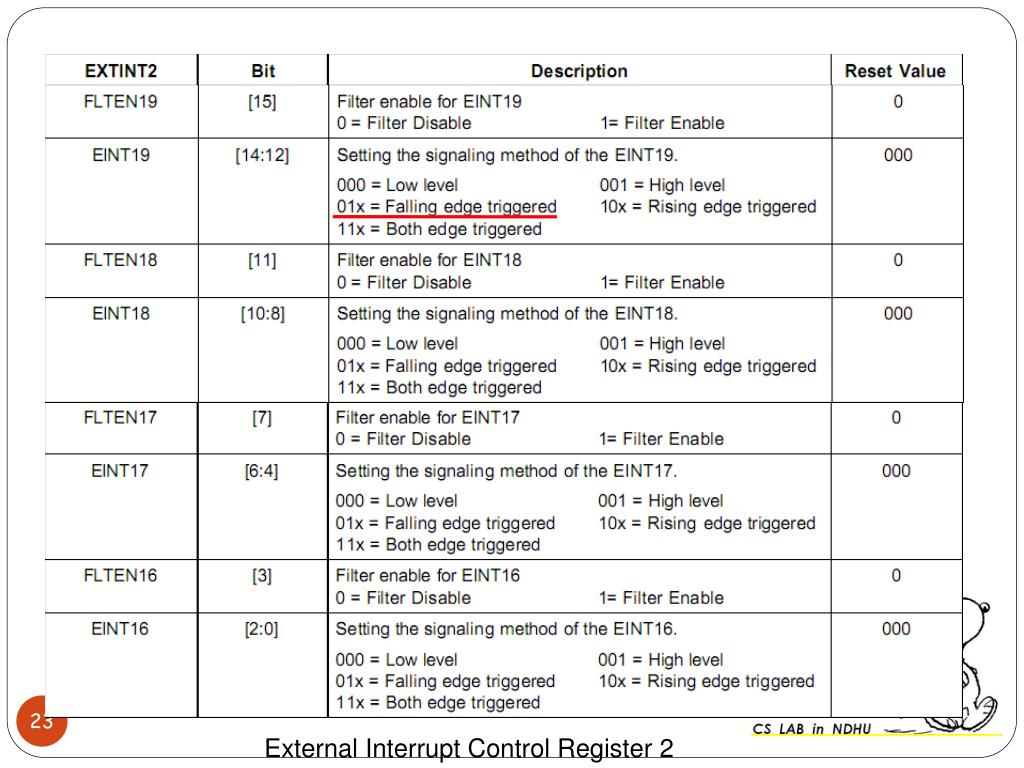

  23. External Interrupt Control Register 2

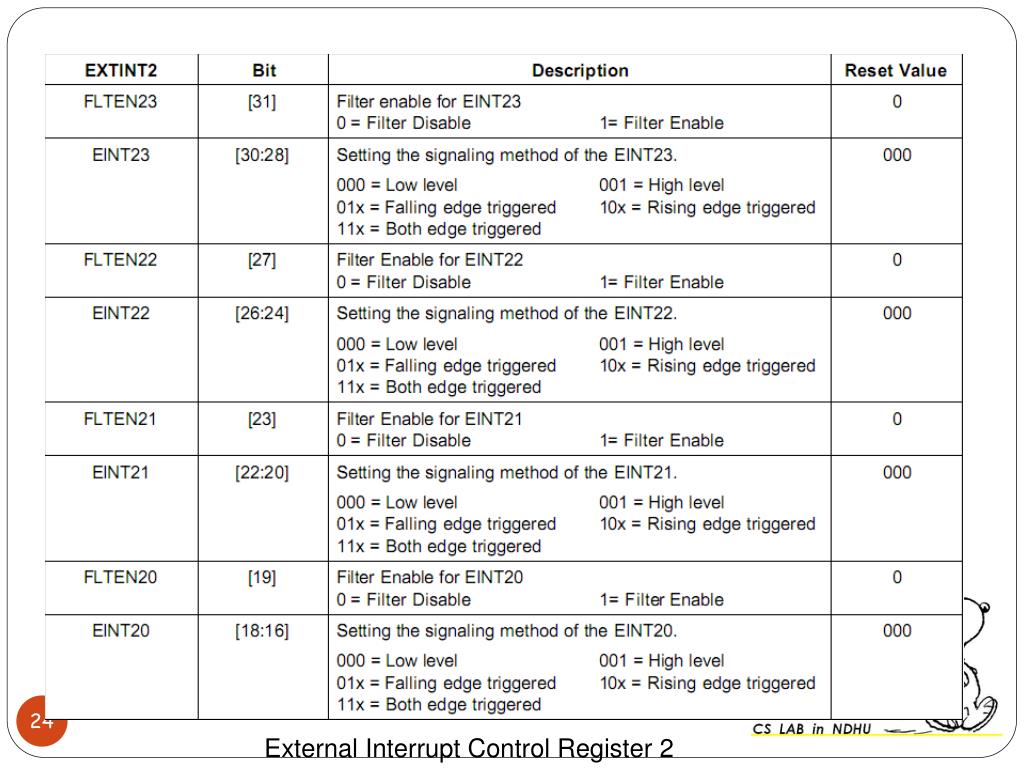

  24. External Interrupt Control Register 2
