slide1

ФААЭ ФГУП «Атомэнергопроект»

Москва, Российская Федерация

«Обеспечение локализующих функций защитной оболочки НВ АЭС-2 (АЭС-2006) при ЗПА с течами из реакторной установки В-392М»

Д.И. Козлов, С.А. Константинов, М.Б. Мальцев, В.Г. Пересадько

ФГУП «Атомэнергопроект», Москва, Россия

В.Б. Проклов, С.С Пылёв

ИПБ ЯЭ РНЦ «Курчатовский Институт», Москва, Россия

slide2
СОДЕРЖАНИЕ ДОКЛАДА
  • ТРЕБОВАНИЯ РОССИЙСКИХ НОРМ И МЕЖДУНАРОДНЫХ СТАНДАРТОВ К ЗАЩИТНОЙ ОБОЛОЧКЕ АЭС ПРИ ЗАПРОЕКТНЫХ АВАРИЯХ
  • РЕФЕРЕНТНЫЙ СЦЕНАРИЙ ТЯЖЁЛОЙ ЗПА
  • МЕТОДИКА РАСЧЁТНОГО АНАЛИЗА ПРОТЕКАНИЯ ТЯЖЁЛОЙ ЗПА В РУ В-392М И В ПОМЕЩЕНИЯХ ЗЛА
  • РАСЧЕТНЫЙ АНАЛИЗ ПРОТЕКАНИЯ АВАРИИ ПО РЕФЕРЕНТНОМУ СЦЕНАРИЮ
  • УПРАВЛЕНИЕ АВАРИЕЙ
  • ЗАКЛЮЧЕНИЕ
slide3

ТРЕБОВАНИЯ РОССИЙСКИХ НОРМ И МЕЖДУНАРОДНЫХ СТАНДАРТОВ К ЗАЩИТНОЙ ОБОЛОЧКЕ ПРИ ЗАПРОЕКТНЫХ АВАРИЯХ

Основная цель обеспечения безопасности АЭС при ЗПА заключается в достижении и поддержании безопасного состояния АЭС (Severe Accident Safe State) при тяжелой аварии не позднее,чем через одну неделю от начала аварии.

  • АЭС достигает безопасного состояния SASS, если обеспечивается выполнение следующих условий:
  • обломки активной зоны находятся в твёрдой фазе, а их температура

является стабильной или снижается;

  • тепловыделение обломков активной зоны отводится и переносится к

конечному поглотителю тепла, конфигурация обломков такова, что

Кэф. значительно ниже 1;

  • давление в объеме защитной оболочки настолько низкое, что в случае

разгерметизации защитной оболочки удовлетворяется критерий

ограничения радиационных последствий для населения;

  • прекратился выход продуктов деления в объем защитной оболочки.
slide4
ТРЕБОВАНИЯ РОССИЙСКИХ НОРМ И МЕЖДУНАРОДНЫХ СТАНДАРТОВ К ЗАЩИТНОЙ ОБОЛОЧКЕ ПРИ ЗАПРОЕКТНЫХ АВАРИЯХ
  • Обеспечение целостности и герметичности конструкции ЗО при тяжелых авариях:
  • предотвращение раннего повреждения внутренней защитнойоболочки;
  • предотвращение позднего отказа защитной оболочки за счетсоответствующих мер, таких, как:
    • обеспечение отвода тепла и локализация расплава в ловушке,исключение прямого воздействия расплава на ЗО, фундамент, бетон шахты реактора;
    • предотвращение накопления потенциально опасных концентрацийводорода.
slide5
СЦЕНАРИЙ РЕФЕРЕНТНОЙ ЗПА

Исходные события аварии:

  • разрыв ГЦТ Ду 850 на входе в реактор с двухсторонним истечением
  • теплоносителя;
  • потеря источников переменного тока и, соответственно,
  • неработоспособность всех активных систем безопасности на длительный
  • период более 24 часов, отказ на запуск всехдизель-генераторов;
  • аварийное питание осуществляется от аккумуляторных батарей.

Регламент работы систем безопасности:

  • отказ всех активных систем безопасности, требующих для своей работы
  • источников питания переменного тока: САОЗ, спринклерной системы,
  • системы аварийного расхолаживания парогенераторов;
  • учитывается работа пассивных систем безопасности проектным образом:
  • четыре гидроемкости первой ступени ГЕ-1;
  • четыре группы гидроемкостей второй ступени ГЕ-2;
  • четыре петли СПОТ.
slide6
МЕТОДИКА РАСЧЁТНОГО АНАЛИЗА ПРОТЕКАНИЯ ТЯЖЁЛОЙ ЗПА НА НВ АЭС-2

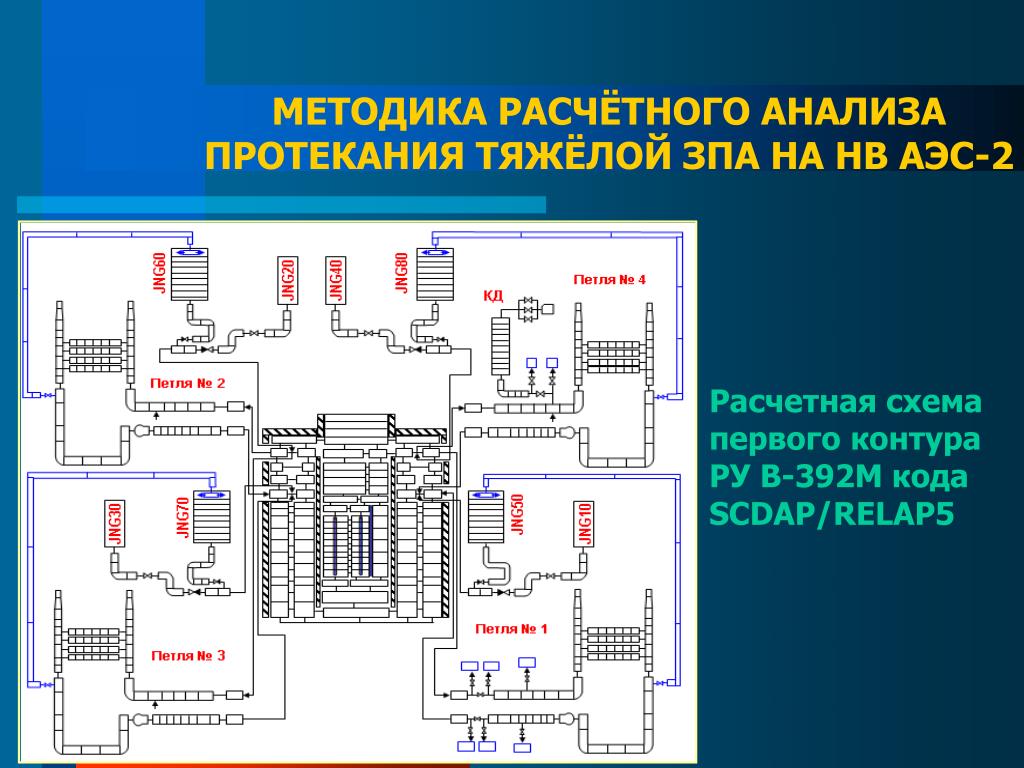

Расчетная схема

первого контура

РУ В-392М кода

SCDAP/RELAP5

slide7
МЕТОДИКА РАСЧЁТНОГО АНАЛИЗА ПРОТЕКАНИЯ ТЯЖЁЛОЙ ЗПА НА НВ АЭС-2

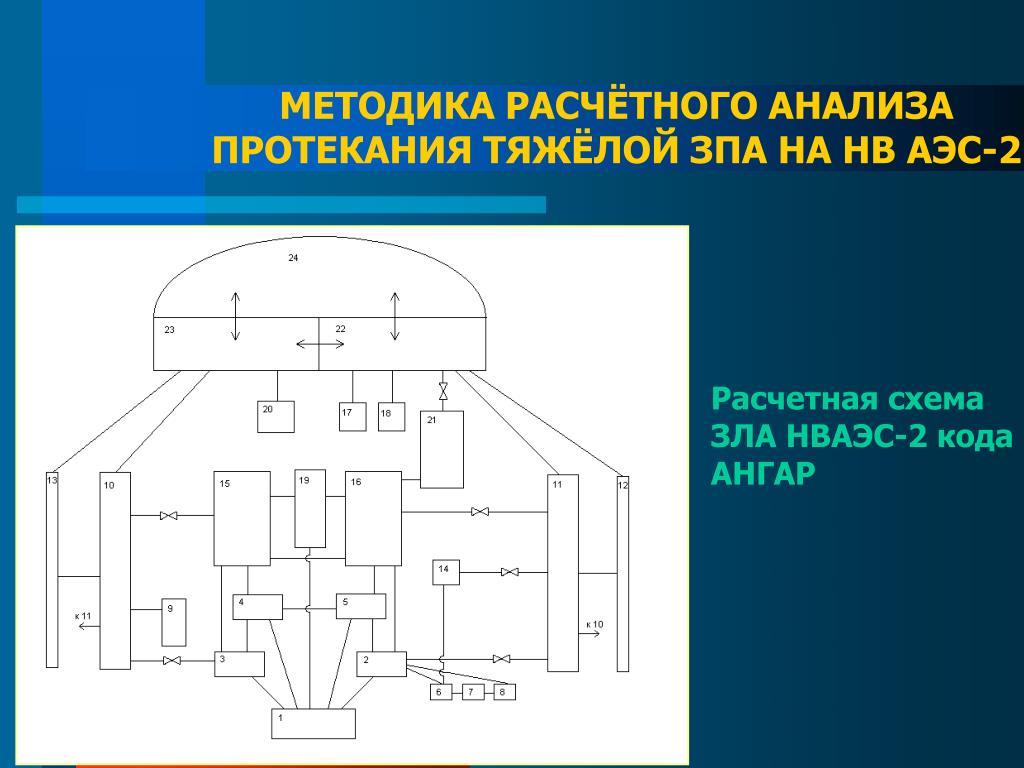

Расчетная схема

ЗЛА НВАЭС-2кода

АНГАР

slide9
РАСЧЕТНЫЙ АНАЛИЗ ПРОТЕКАНИЯ АВАРИИ ПО РЕФЕРЕНТНОМУ СЦЕНАРИЮ

Масса воды в реакторе

slide10
РАСЧЕТНЫЙ АНАЛИЗ ПРОТЕКАНИЯ АВАРИИ ПО РЕФЕРЕНТНОМУ СЦЕНАРИЮ

Давление в первом контуре

и ПГ№1-4

Максимальная температура

оболочки ТВЭЛ

slide11
РАСЧЕТНЫЙ АНАЛИЗ ПРОТЕКАНИЯ АВАРИИ ПО РЕФЕРЕНТНОМУ СЦЕНАРИЮ

Изменение абсолютного

давления в ЗО

Изменение температуры

парогазовой среды в ЗО

slide12
РАСЧЕТНЫЙ АНАЛИЗ ПРОТЕКАНИЯ АВАРИИ ПО РЕФЕРЕНТНОМУ СЦЕНАРИЮ

Средняя объемная

концентрация водорода в ЗО

Поступление водорода в ЗО

slide13
МЕРЫ ПО СНИЖЕНИЮ ПОСЛЕДСТВИЙ ТЯЖЕЛОЙ АВАРИИ

Системы используемые для управления тяжёлыми авариями:

  • Система отвода тепла из гермооболочки

(Спринклерная система) (JMN/FAK);

  • Система аварийного и планового

расхолаживания первого контура (JNA);

  • Система контроля концентрации и аварийного

удаления водорода (JMU-JMT);

  • Система улавливания и охлаждения

расплавленной активной зоны вне реактора (JKM).

slide14

МЕРЫ ПО СНИЖЕНИЮ ПОСЛЕДСТВИЙ ТЯЖЕЛОЙ АВАРИИ

Изменение температуры

парогазовой среды в ЗО

Изменениедавления в ЗО

slide15
МЕРЫ ПО СНИЖЕНИЮ ПОСЛЕДСТВИЙ ТЯЖЕЛОЙ АВАРИИ

Изменение массы водорода в ЗО

Изменение средней

концентрации водорода в ЗО
