拓宽经营领域 打造钢构品牌 —— 2009 年全国建筑钢结构行业大会交流材料

1. Steel Structure Fabrication & Erection Engineering Company Of MCC JingTang Construction Corp,. Ltd 拓宽经营领域 打造钢构品牌——2009年全国建筑钢结构行业大会交流材料 中冶京唐金结公司

2. 一、企业概况 　　中冶京唐金属结构工程公司（原中国二十二冶金结公司）隶属于中冶京唐建设有限公司，是从事钢结构设计、制作、安装和装备制造的专业公司。企业具有钢结构制作特级资质、钢结构工程专业承包一级资质和工程设计乙级资质，是国家钢结构工程技术研究中心制作分中心和中国建筑钢结构协会、中国钢结构协会的会员单位，于2002年通过了质量、环境和职业安全健康综合管理体系认证，连续两年在“中国钢结构行业前20强排名”中位居前列。公司现有员工1500余人，专业技术人员400余人，钢结构深化设计人员60余人，经营产品涉及冶金、民用高层、大型场馆、石油化工、电力、桥梁钢结构和非标设备制作等众多领域。

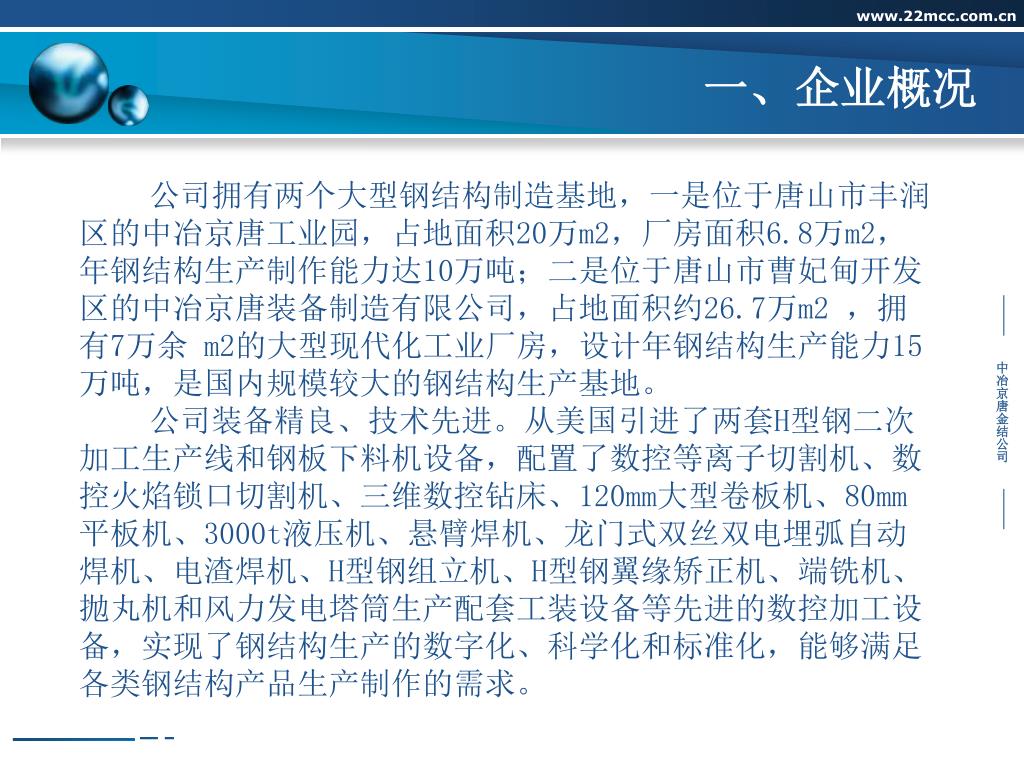

3. 一、企业概况 　公司拥有两个大型钢结构制造基地，一是位于唐山市丰润区的中冶京唐工业园，占地面积20万m2，厂房面积6.8万m2，年钢结构生产制作能力达10万吨；二是位于唐山市曹妃甸开发区的中冶京唐装备制造有限公司，占地面积约26.7万m2 ，拥有7万余 m2的大型现代化工业厂房，设计年钢结构生产能力15万吨，是国内规模较大的钢结构生产基地。 　公司装备精良、技术先进。从美国引进了两套H型钢二次加工生产线和钢板下料机设备，配置了数控等离子切割机、数控火焰锁口切割机、三维数控钻床、120mm大型卷板机、80mm平板机、3000t液压机、悬臂焊机、龙门式双丝双电埋弧自动焊机、电渣焊机、H型钢组立机、H型钢翼缘矫正机、端铣机、抛丸机和风力发电塔筒生产配套工装设备等先进的数控加工设备，实现了钢结构生产的数字化、科学化和标准化，能够满足各类钢结构产品生产制作的需求。

4. 一、企业概况 中冶京唐金结公司曹妃甸工业园

5. 一、企业概况 中冶京唐金结公司丰润区工业园

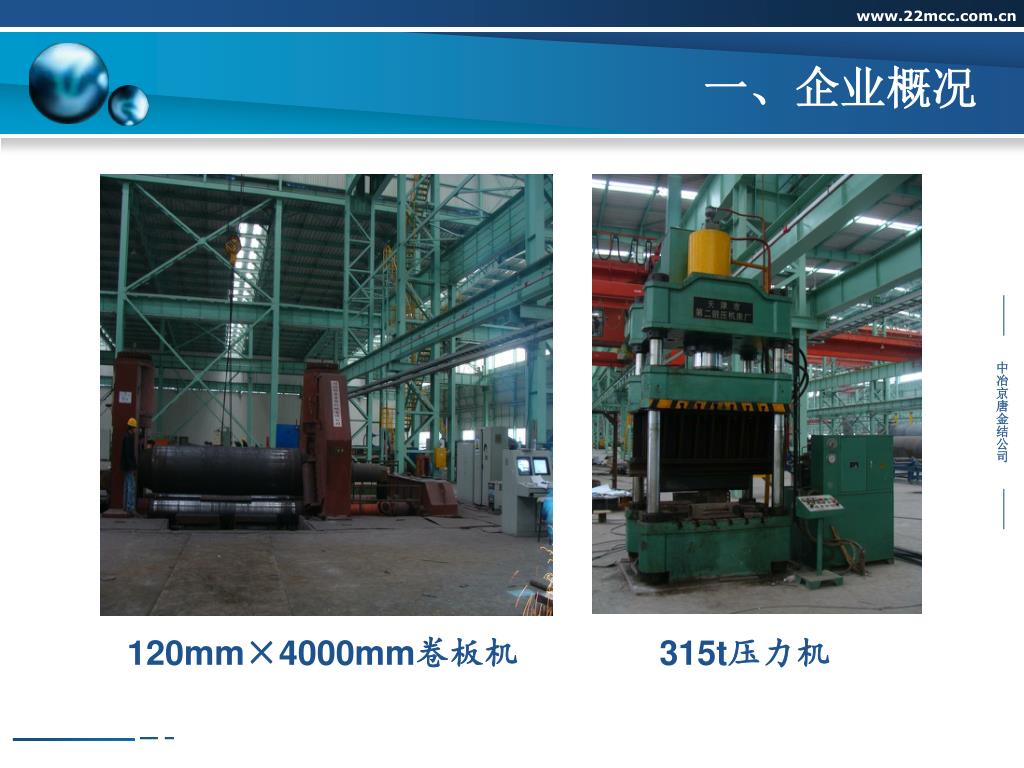

6. 一、企业概况 120mm×4000mm卷板机 315t压力机

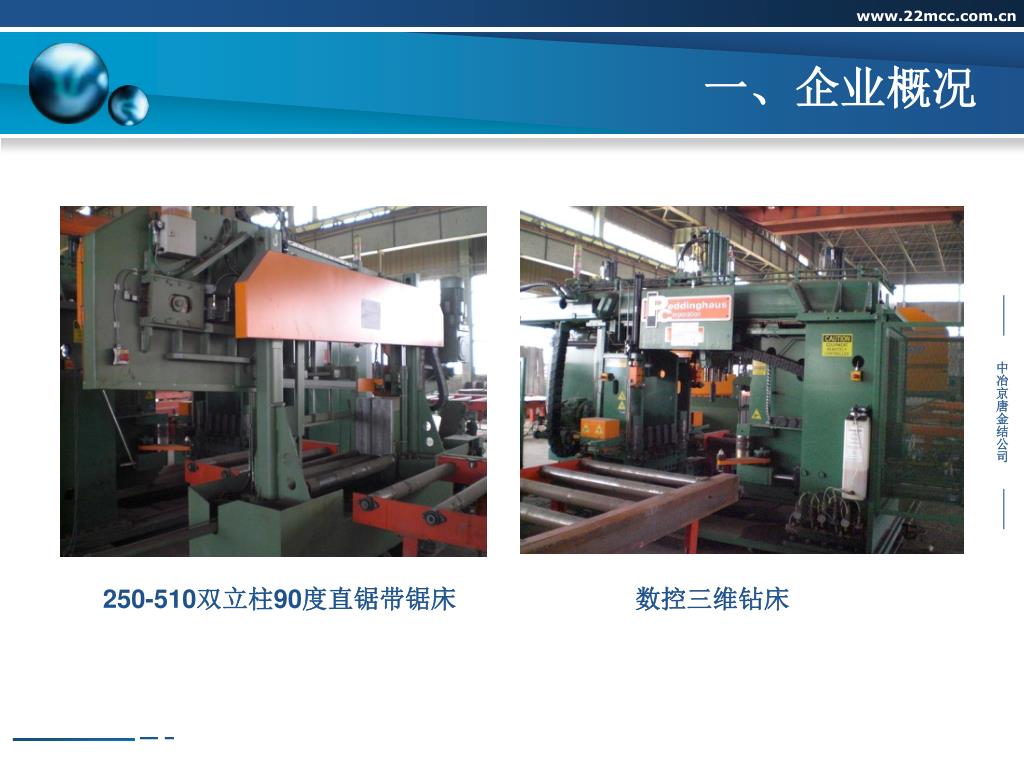

7. 一、企业概况 250-510双立柱90度直锯带锯床 数控三维钻床

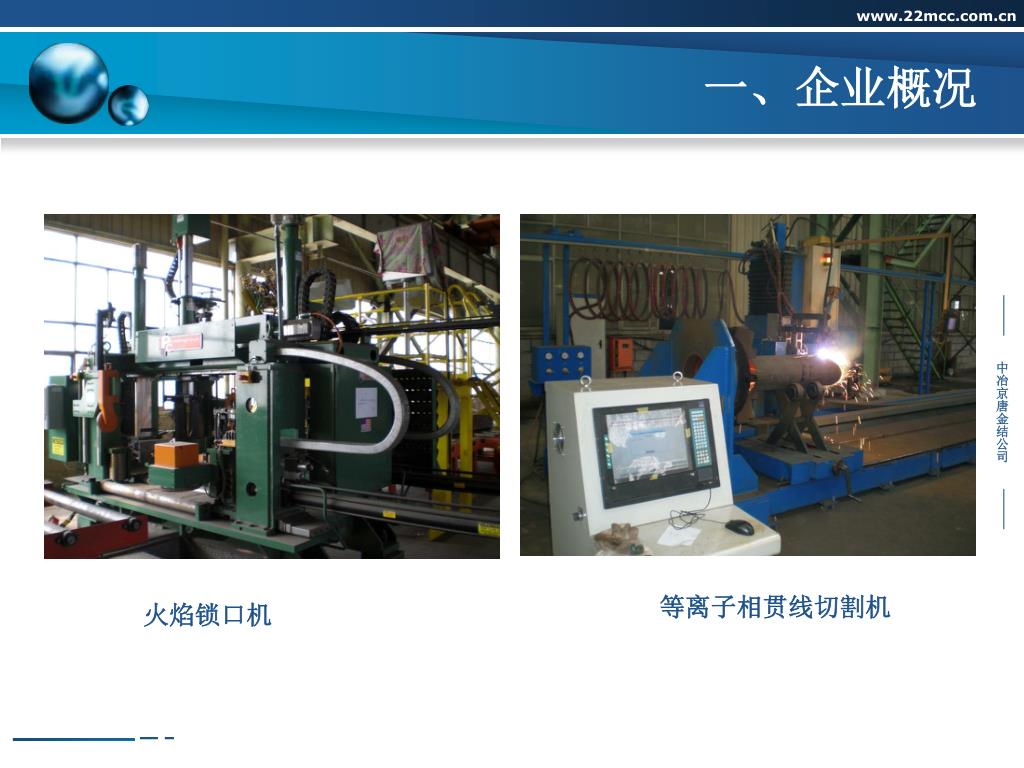

8. 一、企业概况 等离子相贯线切割机 火焰锁口机

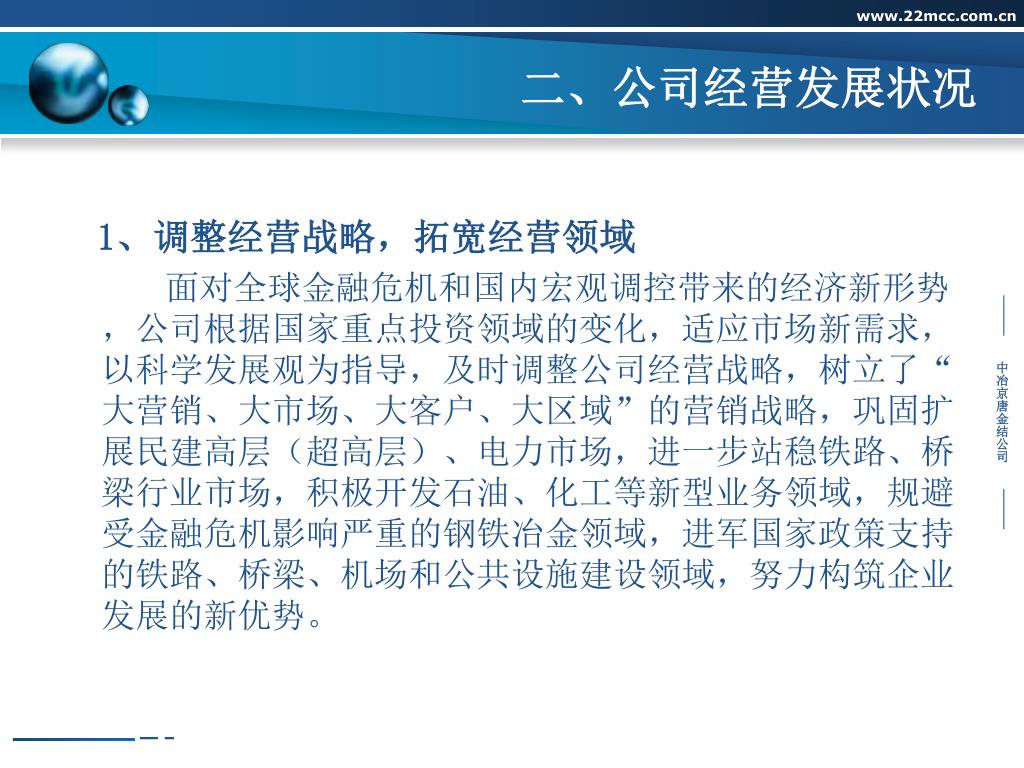

9. 二、公司经营发展状况 1、调整经营战略，拓宽经营领域 　　　面对全球金融危机和国内宏观调控带来的经济新形势，公司根据国家重点投资领域的变化，适应市场新需求，以科学发展观为指导，及时调整公司经营战略，树立了“大营销、大市场、大客户、大区域”的营销战略，巩固扩展民建高层（超高层）、电力市场，进一步站稳铁路、桥梁行业市场，积极开发石油、化工等新型业务领域，规避受金融危机影响严重的钢铁冶金领域，进军国家政策支持的铁路、桥梁、机场和公共设施建设领域，努力构筑企业发展的新优势。

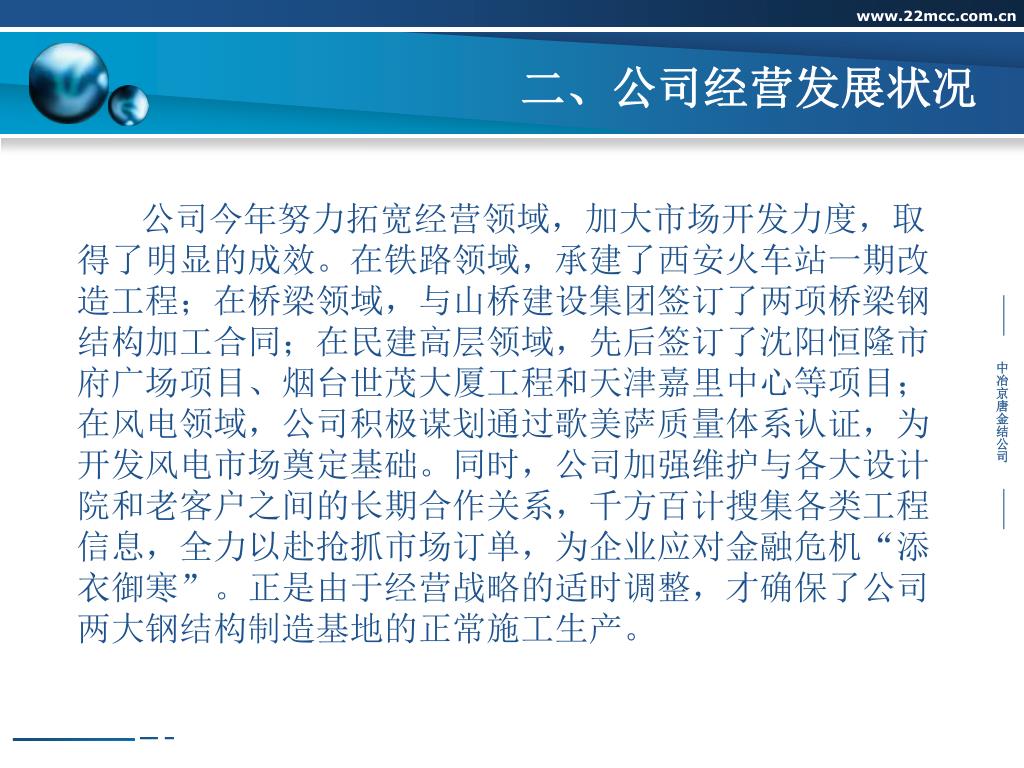

10. 二、公司经营发展状况 　　　公司今年努力拓宽经营领域，加大市场开发力度，取得了明显的成效。在铁路领域，承建了西安火车站一期改造工程；在桥梁领域，与山桥建设集团签订了两项桥梁钢结构加工合同；在民建高层领域，先后签订了沈阳恒隆市府广场项目、烟台世茂大厦工程和天津嘉里中心等项目；在风电领域，公司积极谋划通过歌美萨质量体系认证，为开发风电市场奠定基础。同时，公司加强维护与各大设计院和老客户之间的长期合作关系，千方百计搜集各类工程信息，全力以赴抢抓市场订单，为企业应对金融危机“添衣御寒”。正是由于经营战略的适时调整，才确保了公司两大钢结构制造基地的正常施工生产。

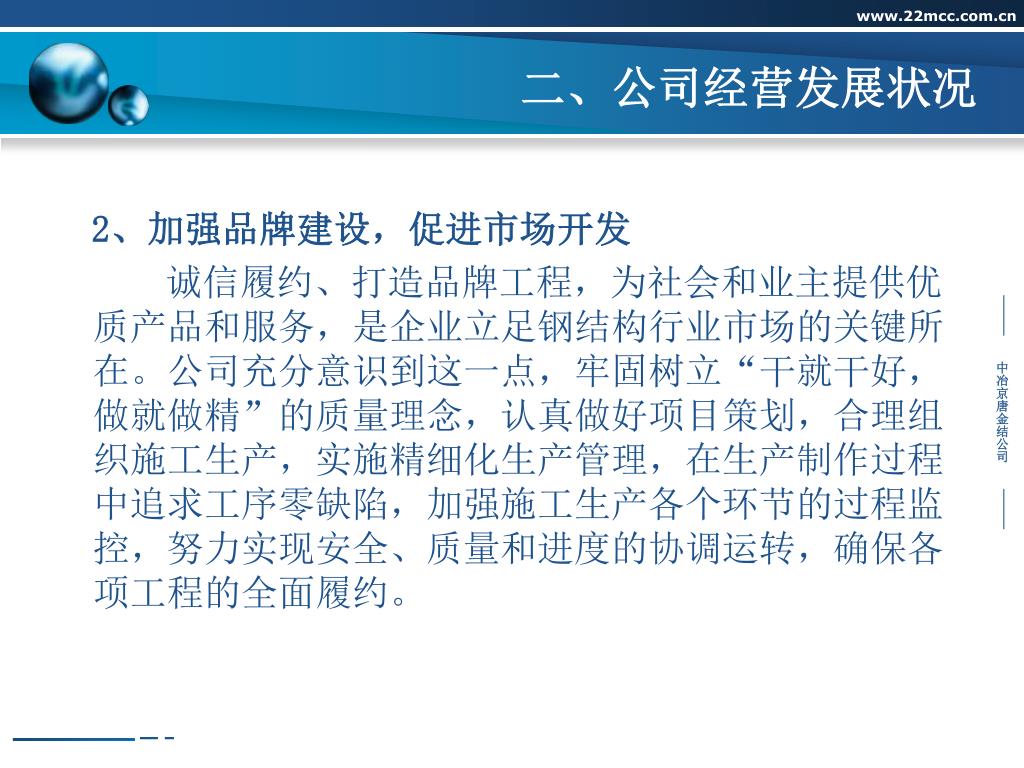

11. 二、公司经营发展状况 2、加强品牌建设，促进市场开发 　　　诚信履约、打造品牌工程，为社会和业主提供优质产品和服务，是企业立足钢结构行业市场的关键所在。公司充分意识到这一点，牢固树立“干就干好，做就做精”的质量理念，认真做好项目策划，合理组织施工生产，实施精细化生产管理，在生产制作过程中追求工序零缺陷，加强施工生产各个环节的过程监控，努力实现安全、质量和进度的协调运转，确保各项工程的全面履约。

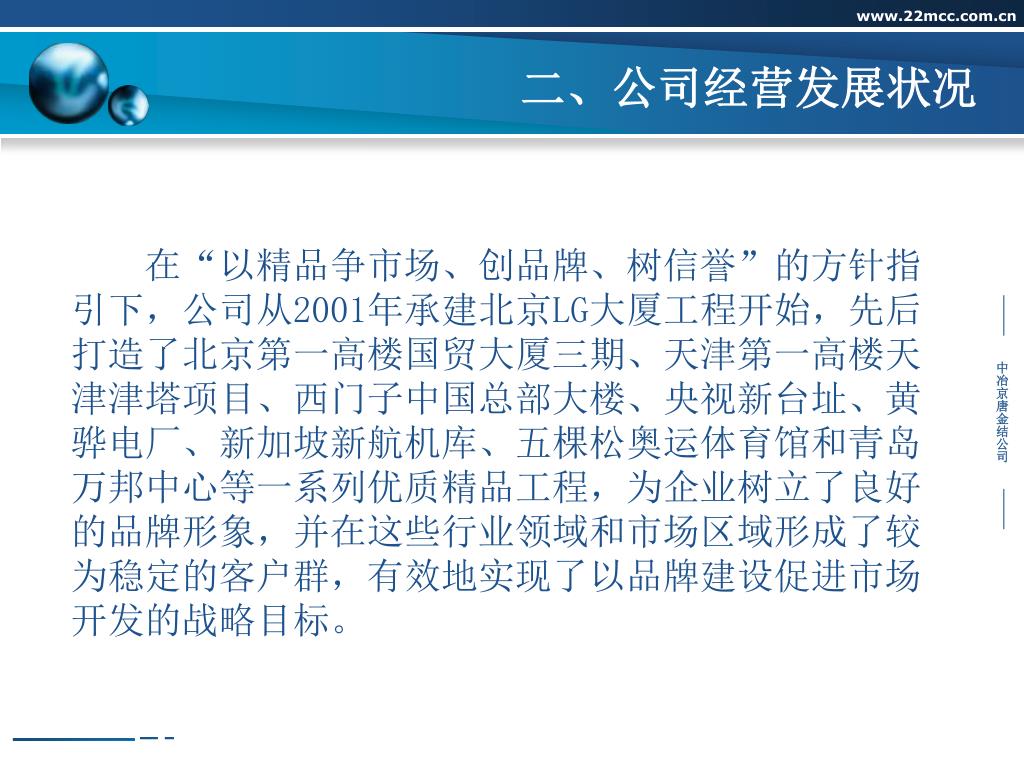

12. 二、公司经营发展状况 　　在“以精品争市场、创品牌、树信誉”的方针指引下，公司从2001年承建北京LG大厦工程开始，先后打造了北京第一高楼国贸大厦三期、天津第一高楼天津津塔项目、西门子中国总部大楼、央视新台址、黄骅电厂、新加坡新航机库、五棵松奥运体育馆和青岛万邦中心等一系列优质精品工程，为企业树立了良好的品牌形象，并在这些行业领域和市场区域形成了较为稳定的客户群，有效地实现了以品牌建设促进市场开发的战略目标。

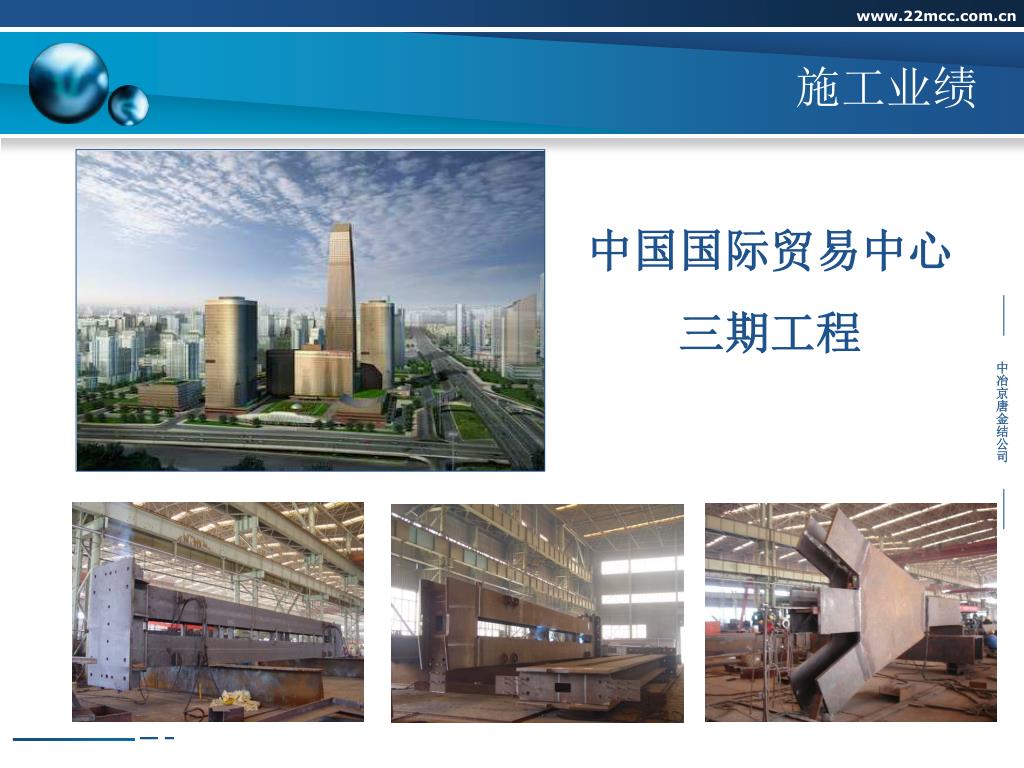

13. 施工业绩 中国国际贸易中心 三期工程

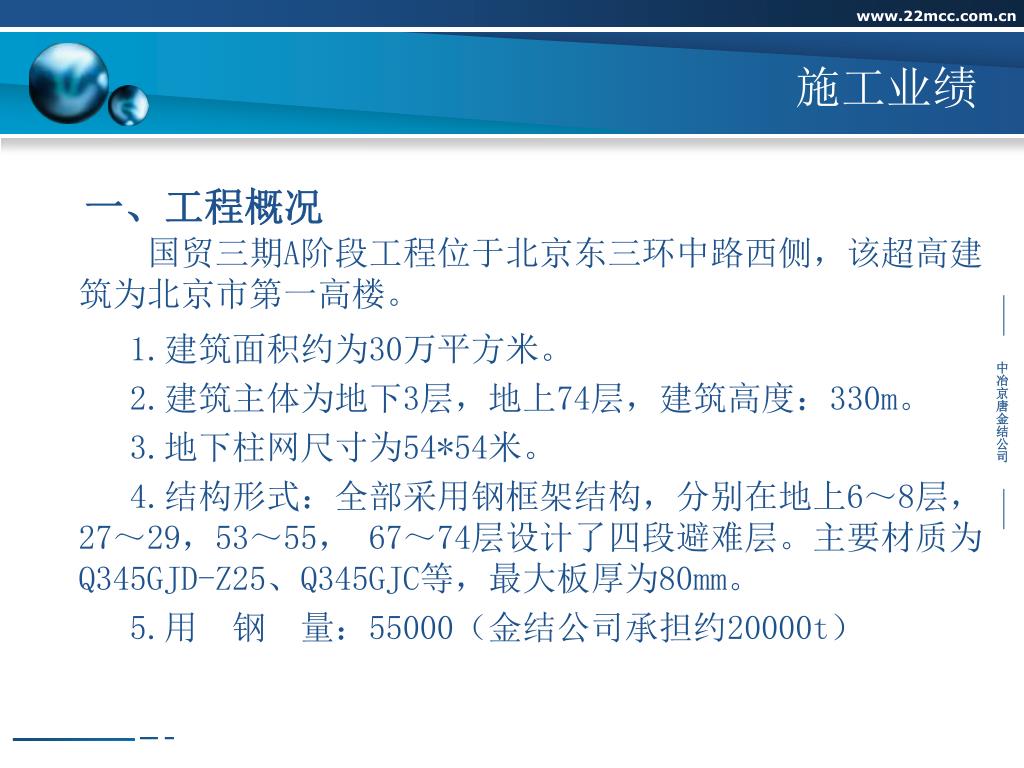

14. 施工业绩 　一、工程概况 　　　　国贸三期A阶段工程位于北京东三环中路西侧，该超高建筑为北京市第一高楼。 1.建筑面积约为30万平方米。 2.建筑主体为地下3层，地上74层，建筑高度：330m。 3.地下柱网尺寸为54*54米。 4.结构形式：全部采用钢框架结构，分别在地上6～8层，27～29，53～55， 67～74层设计了四段避难层。主要材质为Q345GJD-Z25、Q345GJC等，最大板厚为80mm。 5.用 钢 量：55000（金结公司承担约20000t）

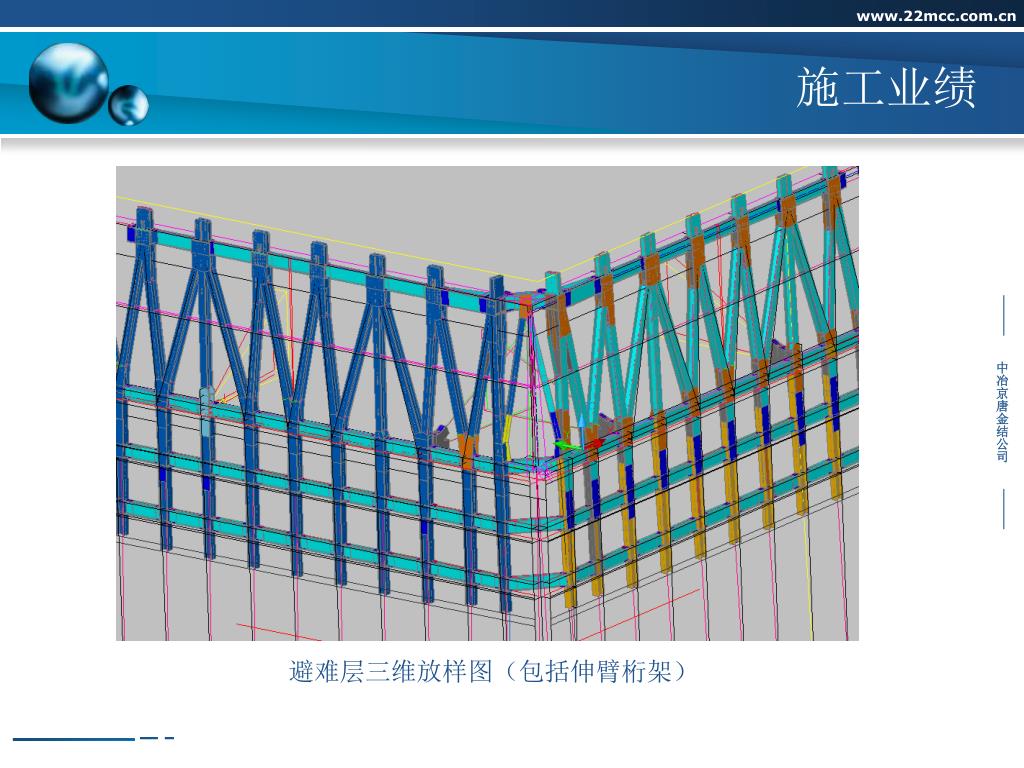

15. 施工业绩 避难层三维放样图（包括伸臂桁架）

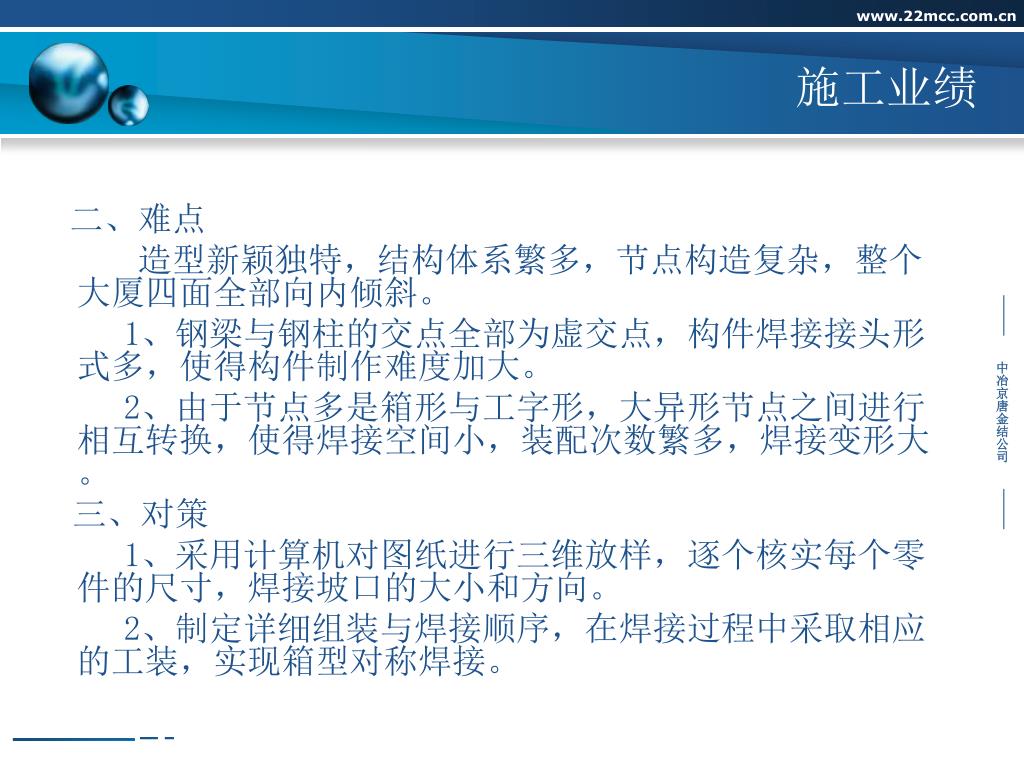

16. 施工业绩 二、难点 造型新颖独特，结构体系繁多，节点构造复杂，整个大厦四面全部向内倾斜。 1、钢梁与钢柱的交点全部为虚交点，构件焊接接头形式多，使得构件制作难度加大。 2、由于节点多是箱形与工字形，大异形节点之间进行相互转换，使得焊接空间小，装配次数繁多，焊接变形大。 三、对策 1、采用计算机对图纸进行三维放样，逐个核实每个零件的尺寸，焊接坡口的大小和方向。 2、制定详细组装与焊接顺序，在焊接过程中采取相应的工装，实现箱型对称焊接。

17. 施工业绩 3）避难层的构件进行工厂预拼装。 通过以上采取的措施，现场安装质量控制在标准之内。

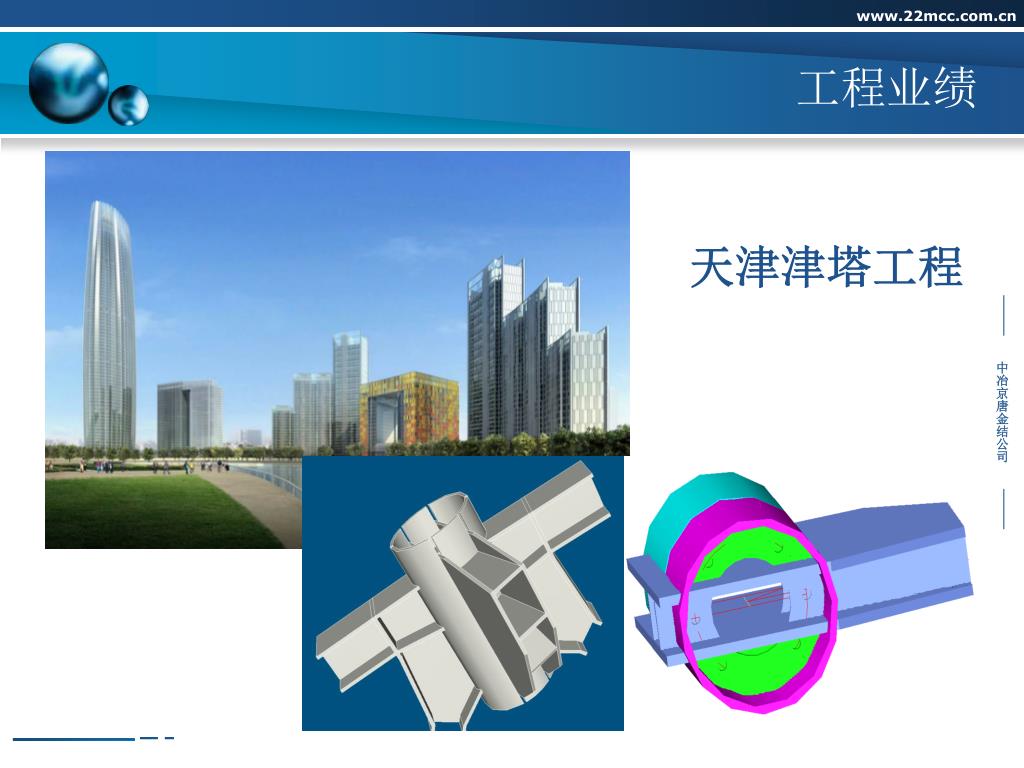

18. 工程业绩 天津津塔工程

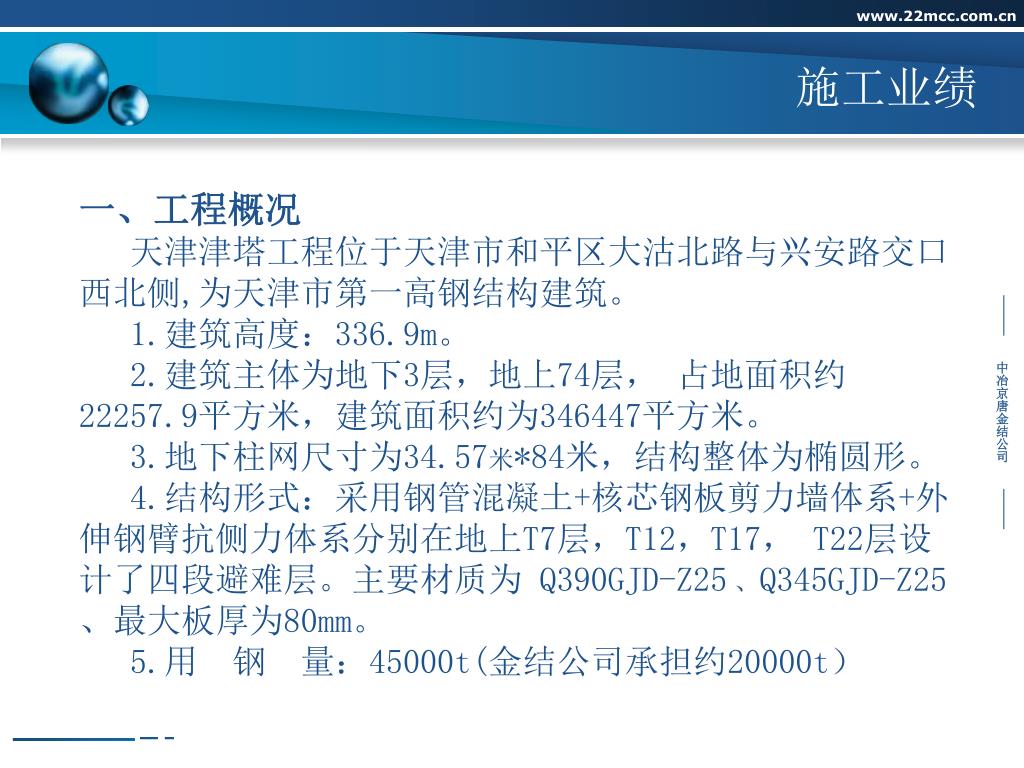

19. 施工业绩 一、工程概况 天津津塔工程位于天津市和平区大沽北路与兴安路交口西北侧,为天津市第一高钢结构建筑。 1.建筑高度：336.9m。 2.建筑主体为地下3层，地上74层， 占地面积约 22257.9平方米，建筑面积约为346447平方米。 3.地下柱网尺寸为34.57米*84米，结构整体为椭圆形。 4.结构形式：采用钢管混凝土+核芯钢板剪力墙体系+外伸钢臂抗侧力体系分别在地上T7层，T12，T17， T22层设计了四段避难层。主要材质为 Q390GJD-Z25 、Q345GJD-Z25、最大板厚为80mm。 5.用 钢 量：45000t(金结公司承担约20000t）

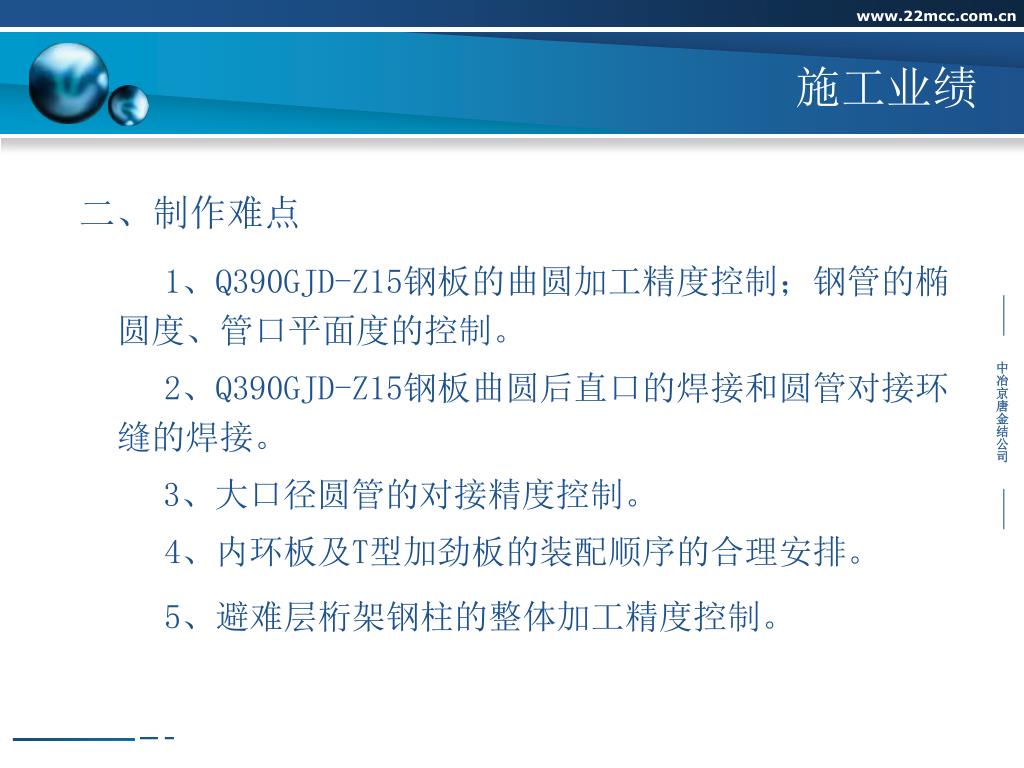

20. 施工业绩 二、制作难点 1、Q390GJD-Z15钢板的曲圆加工精度控制；钢管的椭圆度、管口平面度的控制。 2、Q390GJD-Z15钢板曲圆后直口的焊接和圆管对接环缝的焊接。 3、大口径圆管的对接精度控制。 4、内环板及T型加劲板的装配顺序的合理安排。 5、避难层桁架钢柱的整体加工精度控制。

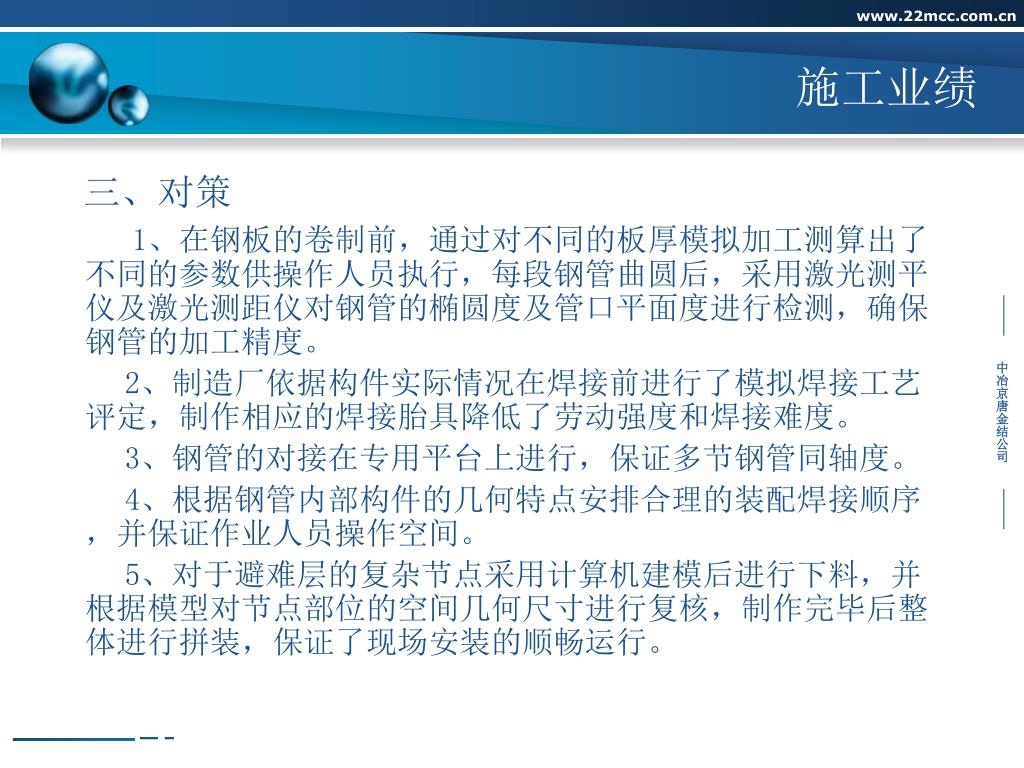

21. 施工业绩 三、对策 1、在钢板的卷制前，通过对不同的板厚模拟加工测算出了不同的参数供操作人员执行，每段钢管曲圆后，采用激光测平仪及激光测距仪对钢管的椭圆度及管口平面度进行检测，确保钢管的加工精度。 2、制造厂依据构件实际情况在焊接前进行了模拟焊接工艺评定，制作相应的焊接胎具降低了劳动强度和焊接难度。 3、钢管的对接在专用平台上进行，保证多节钢管同轴度。 4、根据钢管内部构件的几何特点安排合理的装配焊接顺序，并保证作业人员操作空间。 5、对于避难层的复杂节点采用计算机建模后进行下料，并根据模型对节点部位的空间几何尺寸进行复核，制作完毕后整体进行拼装，保证了现场安装的顺畅运行。

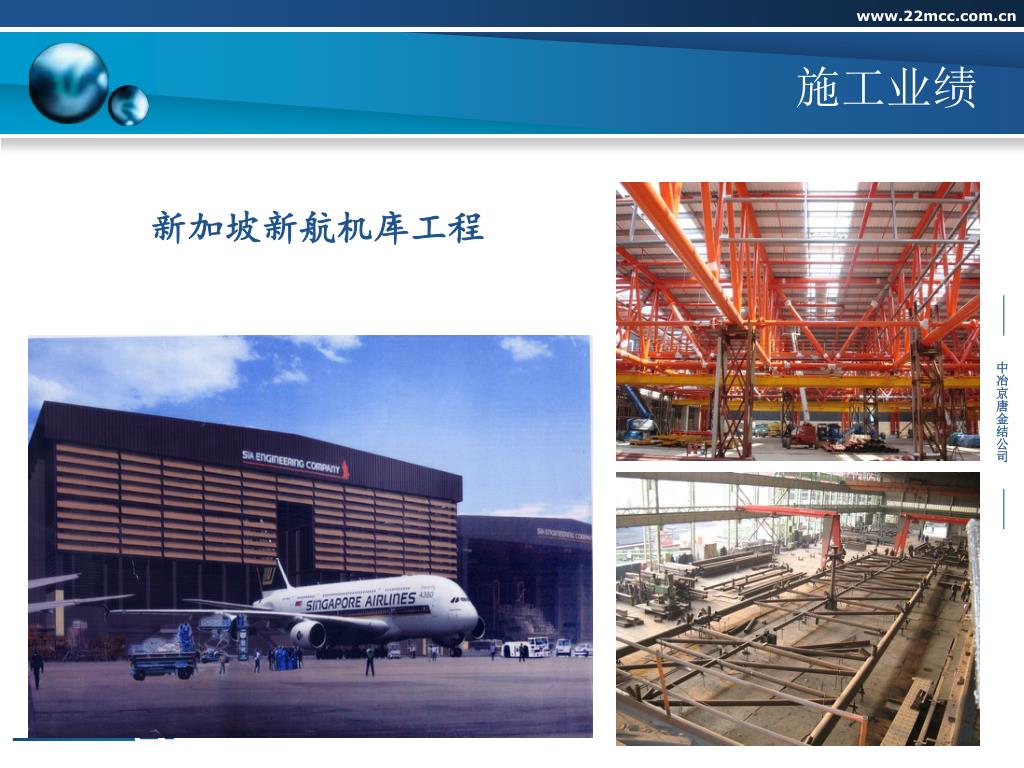

22. 施工业绩 工程业绩 新加坡新航机库工程

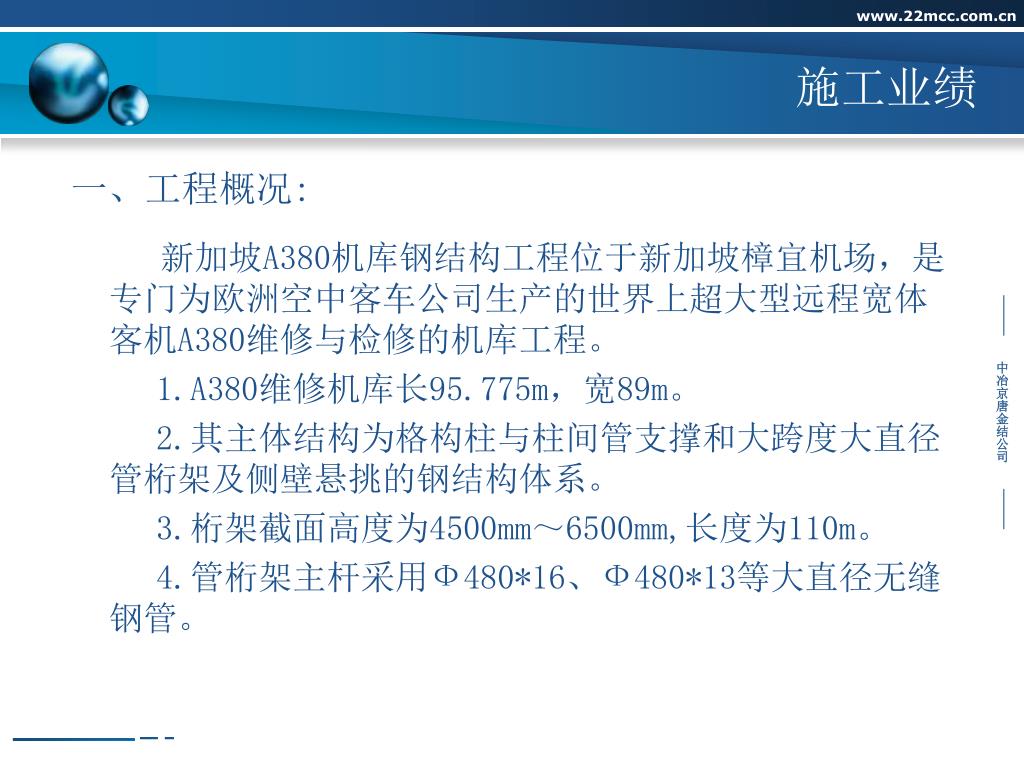

23. 施工业绩 一、工程概况: 新加坡A380机库钢结构工程位于新加坡樟宜机场，是专门为欧洲空中客车公司生产的世界上超大型远程宽体客机A380维修与检修的机库工程。 1.A380维修机库长95.775m，宽89m。 2.其主体结构为格构柱与柱间管支撑和大跨度大直径管桁架及侧壁悬挑的钢结构体系。 3.桁架截面高度为4500mm～6500mm,长度为110m。 4.管桁架主杆采用Ф480*16、Ф480*13等大直径无缝钢管。

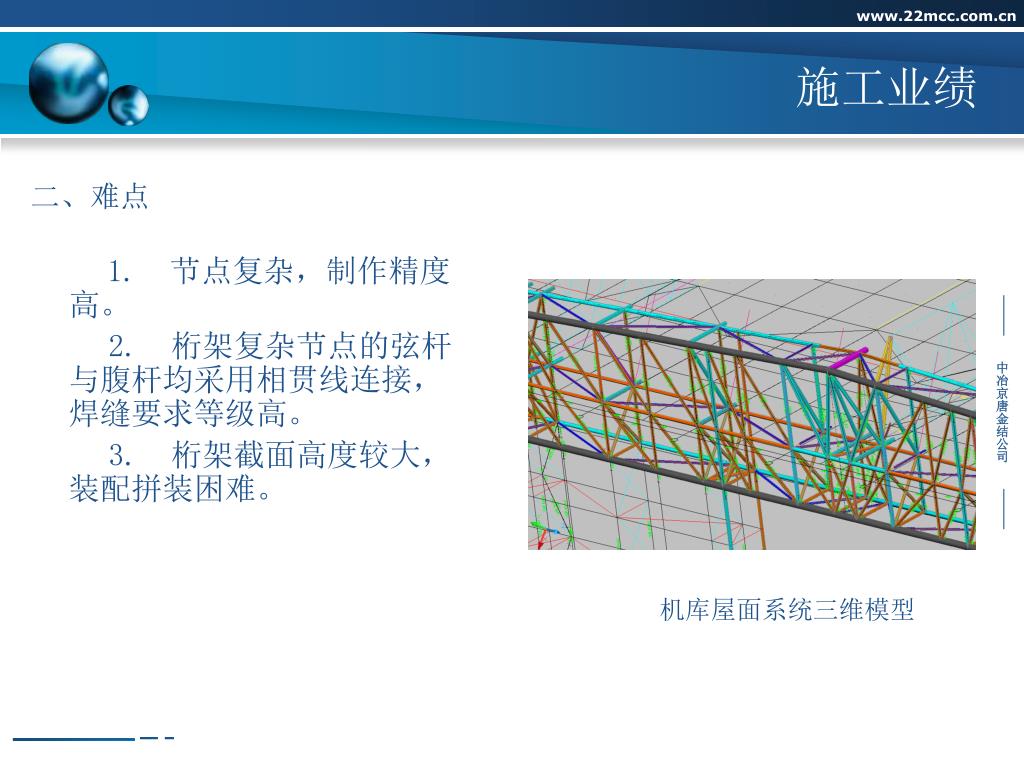

24. 施工业绩 二、难点 1. 节点复杂，制作精度高。 2. 桁架复杂节点的弦杆与腹杆均采用相贯线连接，焊缝要求等级高。 3. 桁架截面高度较大，装配拼装困难。 机库屋面系统三维模型

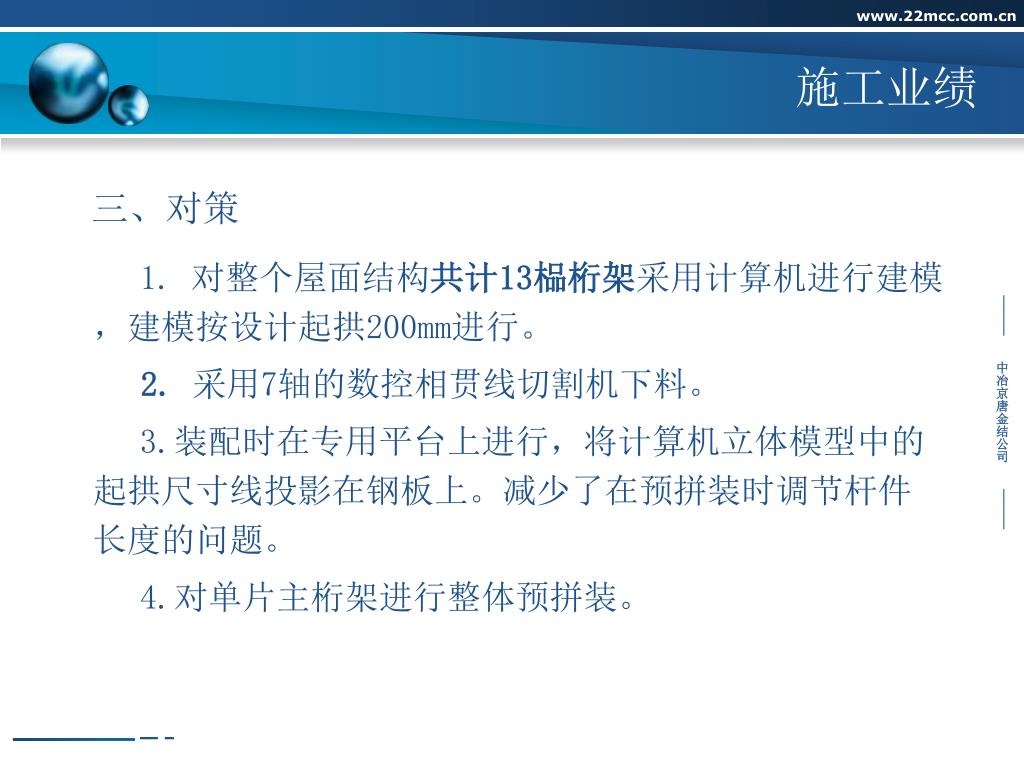

25. 施工业绩 三、对策 1. 对整个屋面结构共计13榀桁架采用计算机进行建模，建模按设计起拱200mm进行。 2.采用7轴的数控相贯线切割机下料。 3.装配时在专用平台上进行，将计算机立体模型中的起拱尺寸线投影在钢板上。减少了在预拼装时调节杆件长度的问题。 4.对单片主桁架进行整体预拼装。

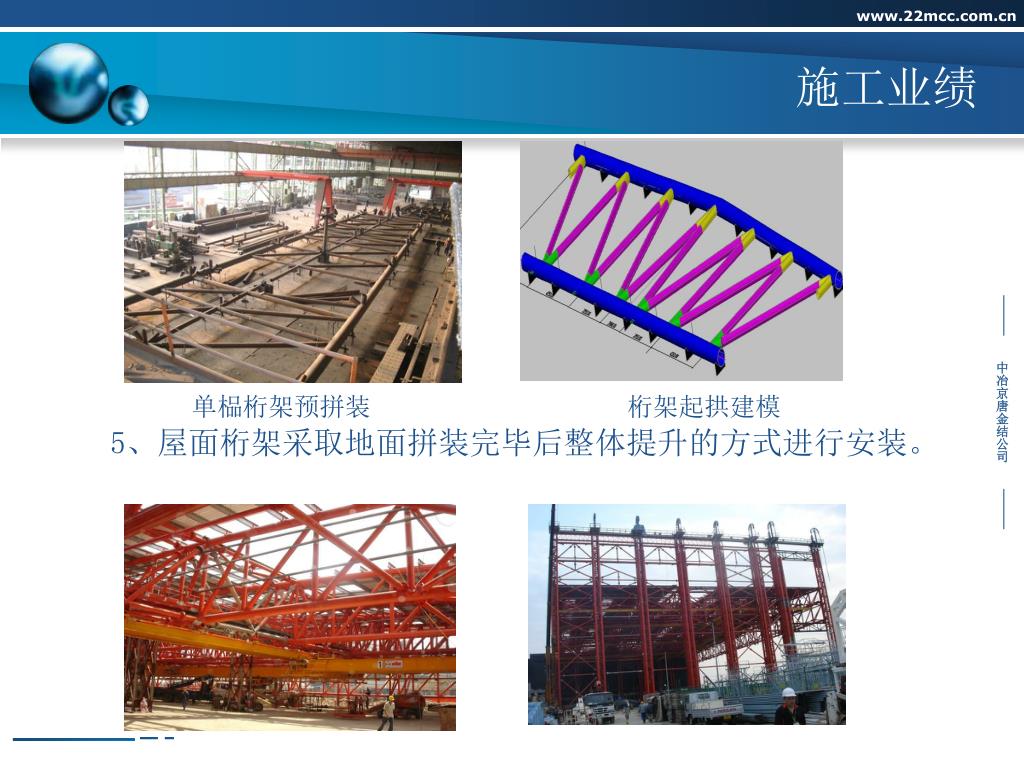

26. 施工业绩 单榀桁架预拼装 桁架起拱建模 5、屋面桁架采取地面拼装完毕后整体提升的方式进行安装。

27. 施工业绩 青岛万邦中心

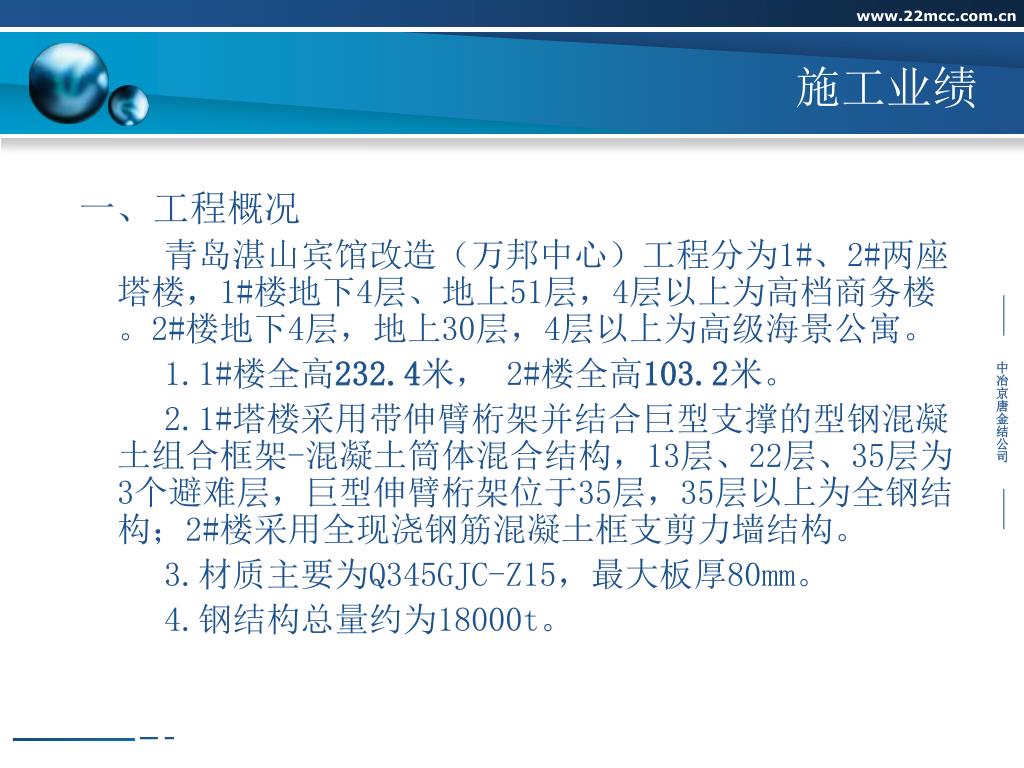

28. 施工业绩 一、工程概况 青岛湛山宾馆改造（万邦中心）工程分为1#、2#两座塔楼，1#楼地下4层、地上51层，4层以上为高档商务楼。2#楼地下4层，地上30层，4层以上为高级海景公寓。 1.1#楼全高232.4米， 2#楼全高103.2米。 2.1#塔楼采用带伸臂桁架并结合巨型支撑的型钢混凝 土组合框架-混凝土筒体混合结构，13层、22层、35层为 3个避难层，巨型伸臂桁架位于35层，35层以上为全钢结构；2#楼采用全现浇钢筋混凝土框支剪力墙结构。 3.材质主要为Q345GJC-Z15，最大板厚80mm。 4.钢结构总量约为18000t。

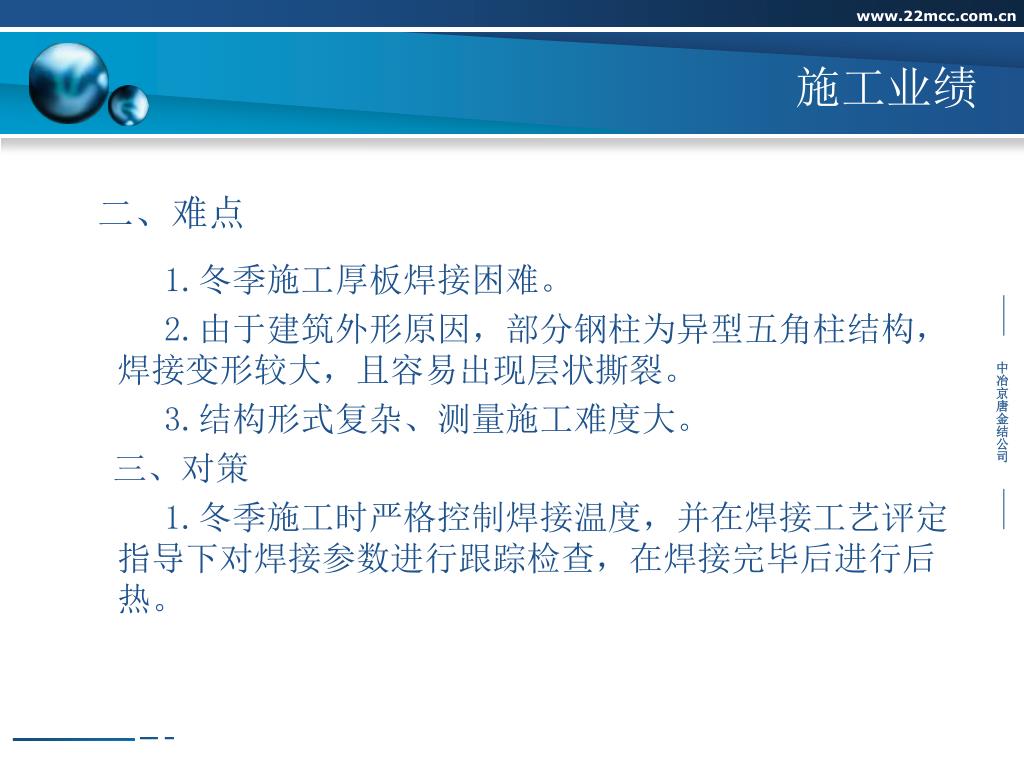

29. 施工业绩 二、难点 1.冬季施工厚板焊接困难。 2.由于建筑外形原因，部分钢柱为异型五角柱结构，焊接变形较大，且容易出现层状撕裂。 3.结构形式复杂、测量施工难度大。 三、对策 1.冬季施工时严格控制焊接温度，并在焊接工艺评定指导下对焊接参数进行跟踪检查，在焊接完毕后进行后热。

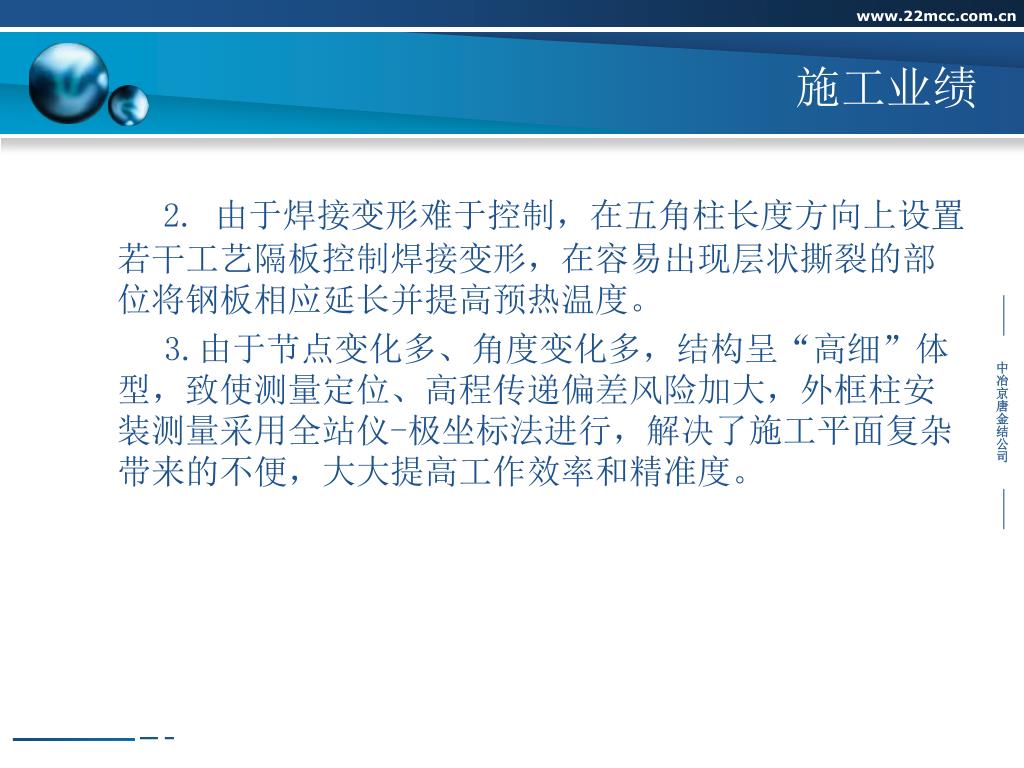

30. 施工业绩 2. 由于焊接变形难于控制，在五角柱长度方向上设置若干工艺隔板控制焊接变形，在容易出现层状撕裂的部位将钢板相应延长并提高预热温度。 3.由于节点变化多、角度变化多，结构呈“高细”体型，致使测量定位、高程传递偏差风险加大，外框柱安装测量采用全站仪-极坐标法进行，解决了施工平面复杂带来的不便，大大提高工作效率和精准度。

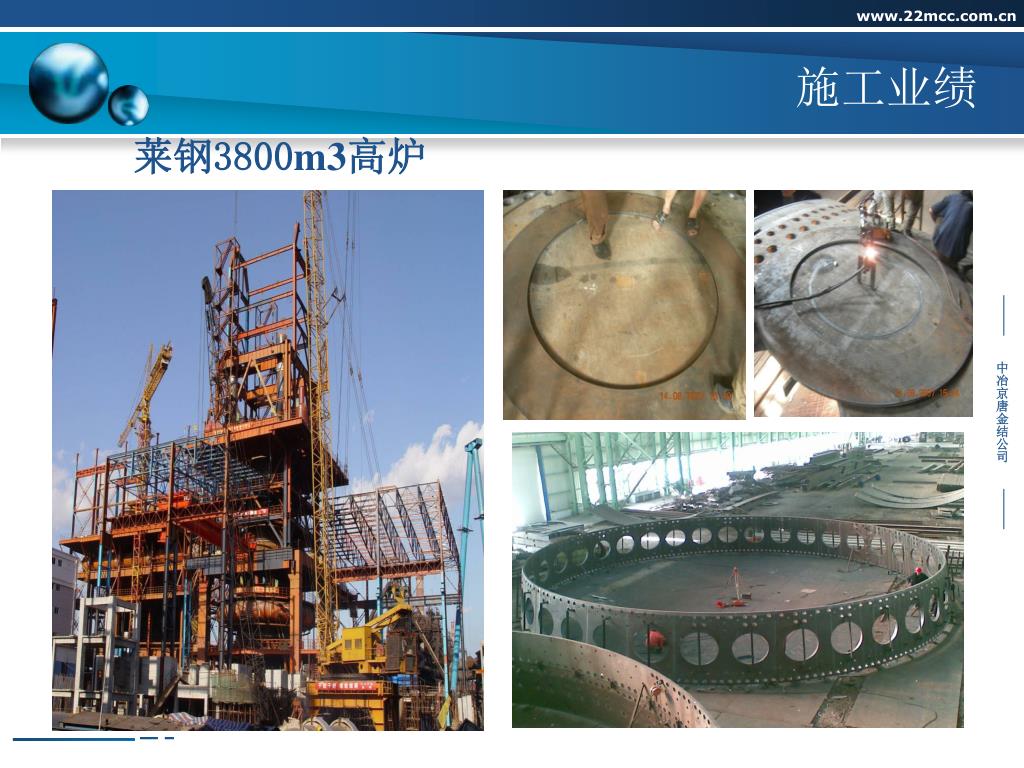

31. 施工业绩 莱钢3800m3高炉

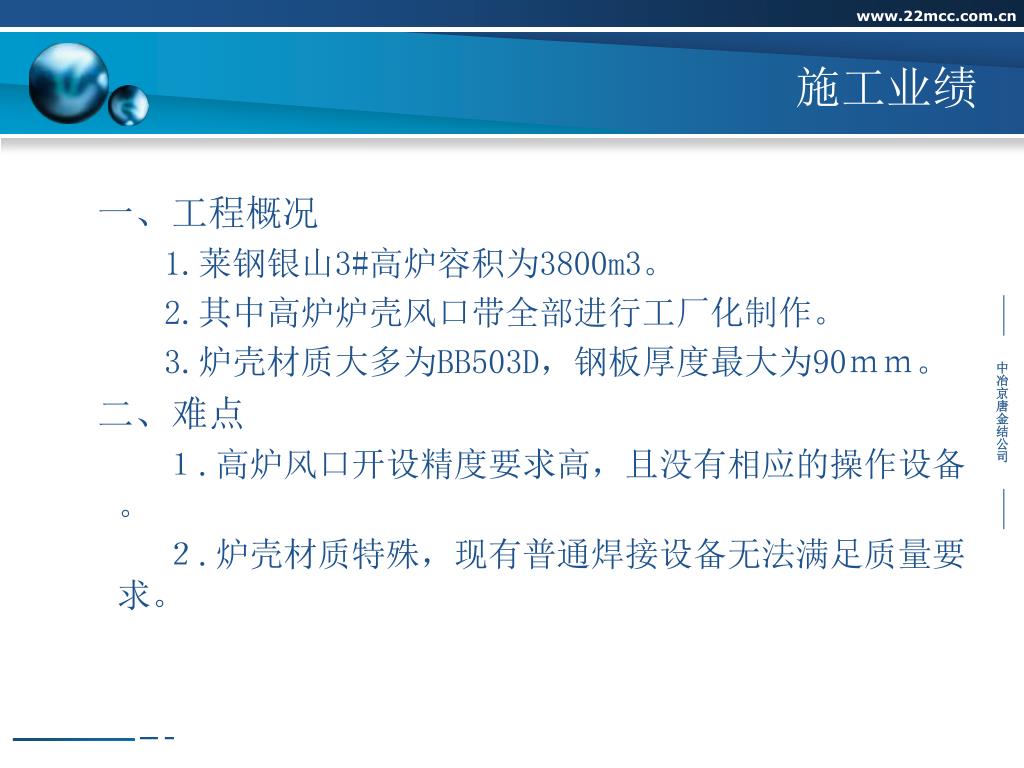

32. 施工业绩 一、工程概况 1.莱钢银山3#高炉容积为3800m3。 2.其中高炉炉壳风口带全部进行工厂化制作。 3.炉壳材质大多为BB503D，钢板厚度最大为90ｍｍ。 二、难点 　 １.高炉风口开设精度要求高，且没有相应的操作设备。 　　 ２.炉壳材质特殊，现有普通焊接设备无法满足质量要求。

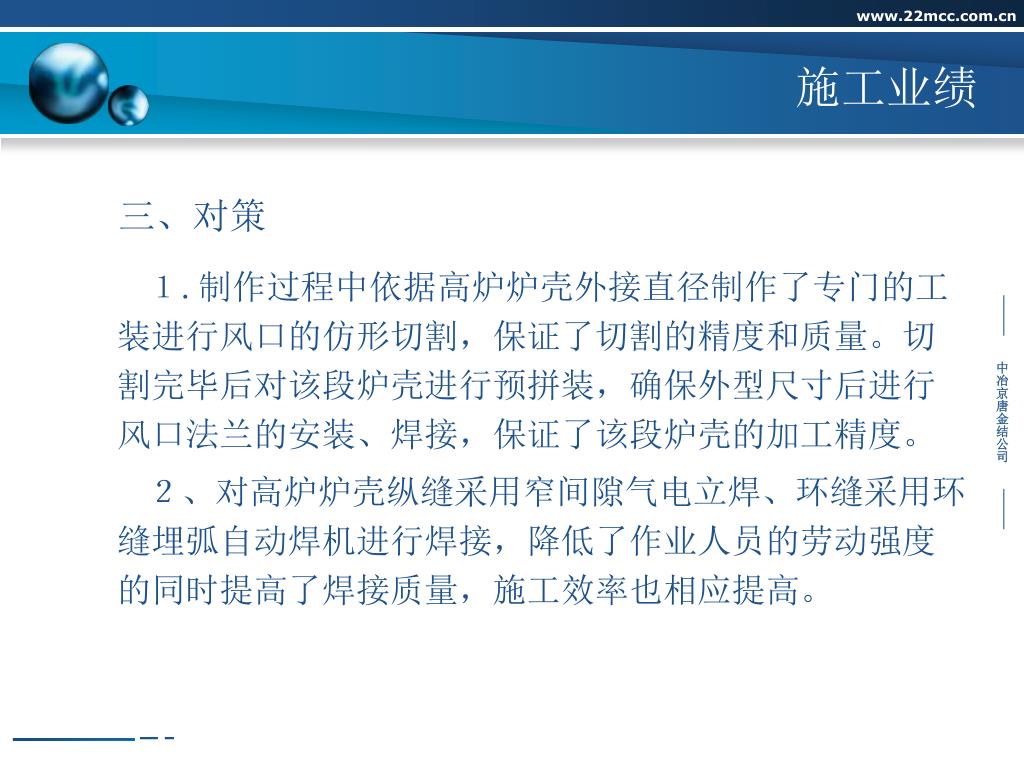

33. 施工业绩 三、对策 　　１.制作过程中依据高炉炉壳外接直径制作了专门的工装进行风口的仿形切割，保证了切割的精度和质量。切割完毕后对该段炉壳进行预拼装，确保外型尺寸后进行风口法兰的安装、焊接，保证了该段炉壳的加工精度。 　　２、对高炉炉壳纵缝采用窄间隙气电立焊、环缝采用环缝埋弧自动焊机进行焊接，降低了作业人员的劳动强度的同时提高了焊接质量，施工效率也相应提高。

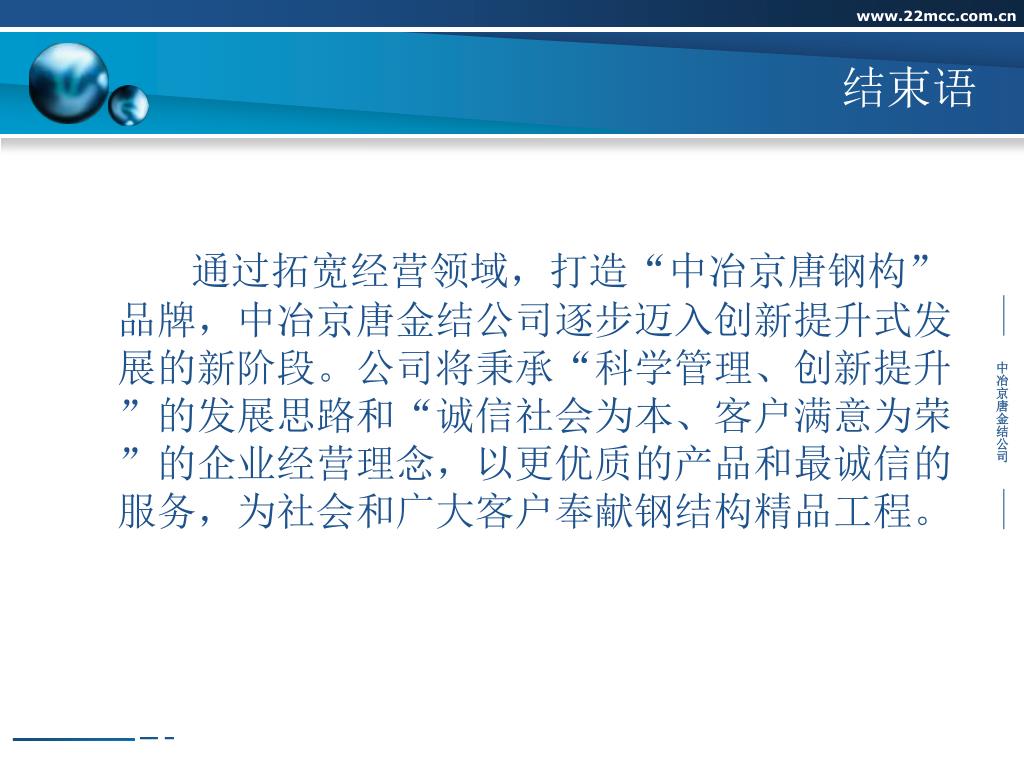

34. 结束语 通过拓宽经营领域，打造“中冶京唐钢构”品牌，中冶京唐金结公司逐步迈入创新提升式发展的新阶段。公司将秉承“科学管理、创新提升”的发展思路和“诚信社会为本、客户满意为荣”的企业经营理念，以更优质的产品和最诚信的服务，为社会和广大客户奉献钢结构精品工程。
