r fection de l armoire lectrique du camping de cr ches sur s one

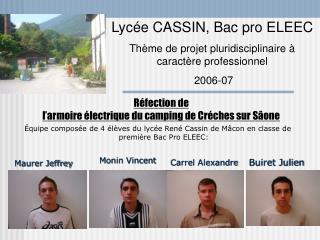

Lycée CASSIN, Bac pro ELEEC

Thème de projet pluridisciplinaire à caractère professionnel

2006-07

Réfection del’armoire électrique du camping de Créches sur Sâone

Équipe composée de 4 élèves du lycée René Cassin de Mâcon en classe de première Bac Pro ELEEC:

Monin Vincent

Buiret Julien

Carrel Alexandre

Maurer Jeffrey

slide2

Notre démarche:

  • durant le mois de septembre, nous avons organisé un mailing à destination des différentes communes et des différents campings environnants, par lequel nous proposions nos services et nos compétences pour intervenir sur des projets électriques.
  • Nous avons été joints, courant octobre, par Messieurs Rosi (conseiller municipal) et Siegel (responsable du service technique), de la commune de Crêches pour une intervention sur le camping de la ville.
slide3

Le projet:

Il s’agit, à partir du compte rendu d’un organisme de contrôle, de revoir l’armoire de distribution du camping.

slide4

Le cahier des charges:

  • élaboration des schémas existants.
  • Remplacement selon la norme NF C15-100 des différentes protections existantes (essentiellement par fusible) par des disjoncteurs.
  • Câblage selon les règles de l’art.
  • élaboration des schémas selon modifications.
  • élaboration des schémas d’implantation.
  • communication auprès du client de l’avancée du chantier.
  • Livraison du chantier au 15 Avril dernier délai.
sch ma de distribution lectrique de l armoire modifi e

Merlin Gerin

NS 100-160

Q1

Schéma de distribution électrique de l’armoire modifiée

Q5

026628

In 63A

30 mA

Q2

Compact

R125

C63

30 mA

Q4

C 63A

30 mA

Q3

BACO 50A

30mA

KM3

LC1 D65

20A

PCF

Type Gg

KM2

Q1

32 A

Courbe C

Base de loisir

Q6

CEON

KM1

Prise

triphasé

sur perte

sanitaire

Q6 32A

Courbe C

Q7

32 A

Courbe C

Q1

16 A

Courbe C

Q4

16 A

Courbe C

Q5

16 A

Courbe C

Q14

16 A

Courbe C

Q3

32 A

Courbe C GF

Q2

32 A

Courbe C

Q8

20 A

Courbe C

Q9

20 A

Courbe C

Q10

16 A

Courbe C

Q11

16 A

Courbe C

Q12

16 A

Courbe C

LB Homme

LB Femme

Vers ch. eau

Vers ch.

eau

Luminaire

dépendance

PC Homme

PC Femme

VMC

auto

slide9

Remerciements

Aux professeurs pour leur soutien et leur aide apportés durant ce projet.

A la mairie de Crêches ayant confié le chantier de remise aux normes au Lycée René Cassin.
