metrolog a

Metrología

Profesor: Ing. Gonzalo Daza H.

programa de contenidos
PROGRAMA DE CONTENIDOS

2. Sistema internacional de unidades si

• Norma Chilena NCh 30 - ISO 1000. Norma SI

3. Instrumentos mecánicos de medición de longitud.

• Instrumentos de transporte de medidas

• Instrumentos de medidas fijas

• Pie de metro, Micrómetros, Comparador de carátula

4. Instrumentos mecánicos de medición de ángulos

• Instrumentos de medidas fijas

• Instrumentos graduados y ajustables

OBJETIVO(s) Al aprobar la asignatura, el alumno será capaz de:

1. Identificar y aplicar las unidades del Sistema Internacional.

2. Seleccionar y emplear instrumentos adecuados para diferentes mediciones

3. Medir elementos de máquinas

4. Calcular y determinar ajustes y tolerancias

CONTENIDOS:

1. Conceptos de metrotecnia.

• Metrología o Metrotecnia

• Sistema y Procedimiento de medición

• Rango, Resolución, Arreglo y Calibración de medición

programa de contenidos3

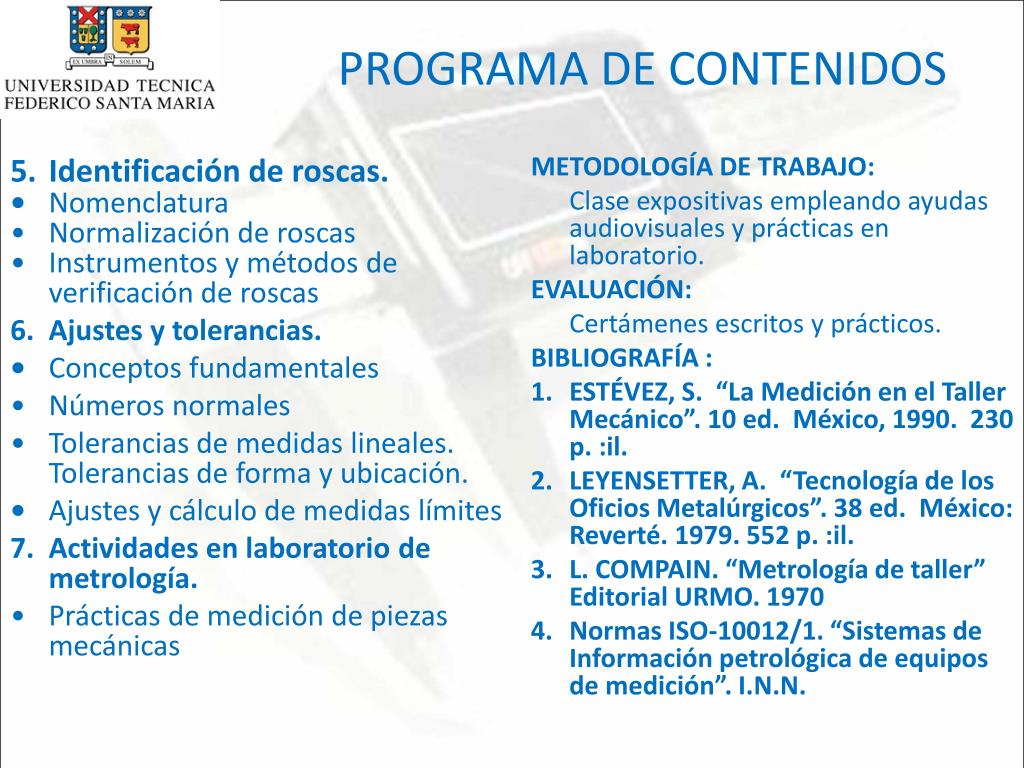

PROGRAMA DE CONTENIDOS

METODOLOGÍA DE TRABAJO:

Clase expositivas empleando ayudas audiovisuales y prácticas en laboratorio.

EVALUACIÓN:

Certámenes escritos y prácticos.

BIBLIOGRAFÍA :

1. ESTÉVEZ, S. “La Medición en el Taller Mecánico”. 10 ed. México, 1990. 230 p. :il.

2. LEYENSETTER, A. “Tecnología de los Oficios Metalúrgicos”. 38 ed. México: Reverté. 1979. 552 p. :il.

3. L. COMPAIN. “Metrología de taller” Editorial URMO. 1970

4. Normas ISO-10012/1. “Sistemas de Información petrológica de equipos de medición”. I.N.N.

5. Identificación de roscas.

• Nomenclatura

• Normalización de roscas

• Instrumentos y métodos de verificación de roscas

6. Ajustes y tolerancias.

• Conceptos fundamentales

• Números normales

• Tolerancias de medidas lineales. Tolerancias de forma y ubicación.

• Ajustes y cálculo de medidas límites

7. Actividades en laboratorio de metrología.

• Prácticas de medición de piezas mecánicas

metrolog a4
Metrología

"La Metrología es la ciencia que tiene por objeto el estudio de las propiedades cuantificables, las escalas de medida, los sistemas de unidades, los métodos y técnicas de medición, así como la evolución de lo anterior, la valoración de la calidad de las mediciones y su mejora constante, facilitando el progreso científico, el desarrollo tecnológico, el bienestar social y la calidad de vida".

El objetivo de la Metrología es proveer confianza para los resultados de las mediciones, teniendo un rol clave en el aseguramiento de la calidad de los productos y en la eliminación de barreras técnicas al comercio.

metrolog a5

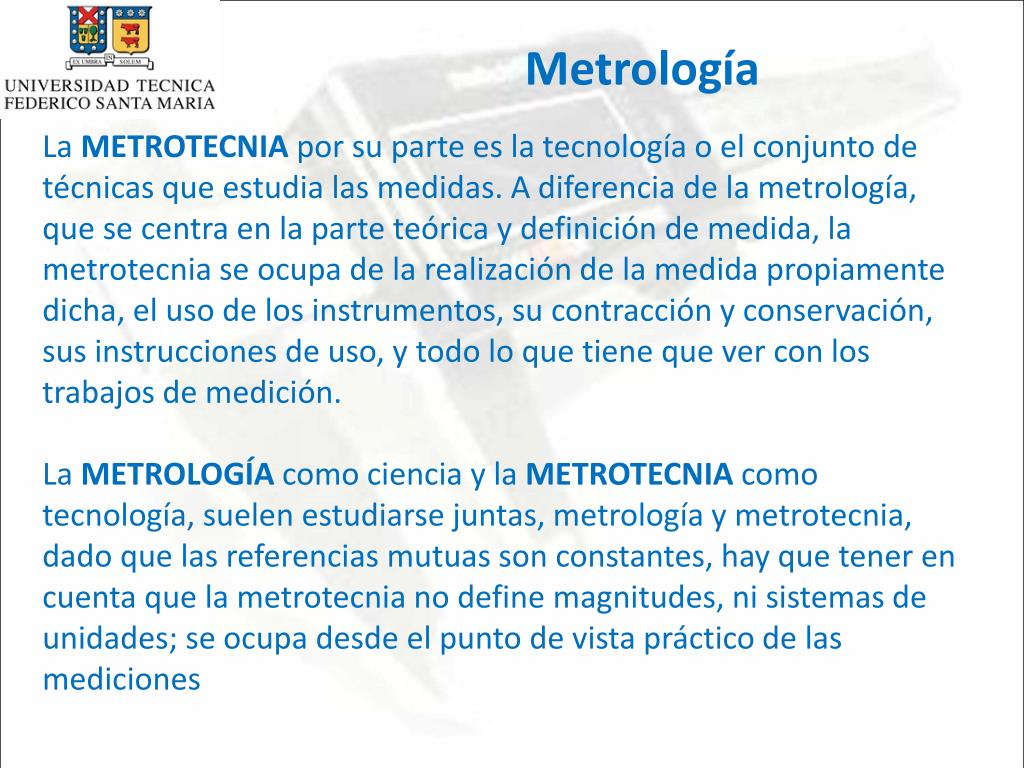

Metrología

La METROTECNIA por su parte es la tecnología o el conjunto de técnicas que estudia las medidas. A diferencia de la metrología, que se centra en la parte teórica y definición de medida, la metrotecnia se ocupa de la realización de la medida propiamente dicha, el uso de los instrumentos, su contracción y conservación, sus instrucciones de uso, y todo lo que tiene que ver con los trabajos de medición.

La METROLOGÍA como ciencia y la METROTECNIA como tecnología, suelen estudiarse juntas, metrología y metrotecnia, dado que las referencias mutuas son constantes, hay que tener en cuenta que la metrotecnia no define magnitudes, ni sistemas de unidades; se ocupa desde el punto de vista práctico de las mediciones

metrolog a6
Metrología

La Metrología se considera habitualmente dividida en tres categorías, con diferentes niveles de complejidad y exactitud:

  • La Metrología Científica, que se ocupa de la organización y el desarrollo de los patrones de medida y de su mantenimiento (el nivel más alto).
  • LA METROLOGÍA INDUSTRIAL, que asegura el adecuado funcionamiento de los instrumentos de medida empleados en la industria y en los procesos de producción y verificación.
  • La Metrología Legal, que se ocupa de aquellas mediciones que influyen sobre la transparencia de las transacciones comerciales, la salud y la seguridad de los ciudadanos.
metrolog a7
Metrología

El SISTEMA DE MEDICIÓN es, según la definición dada en el Vocabulario Internacional de Términos Fundamentales y Básicos de Metrología (VIM) como:

“Conjunto de uno o más instrumentos de medición y frecuentemente otros dispositivos, incluidos reactivos e insumos, ensamblados y adaptados para producir valores medidos de la magnitud en intervalos especificados para magnitudes de naturalezas especificadas”

NOTA: Un sistema de medida puede estar formado únicamente por un instrumento para medir.

metrolog a8
Metrología

INSTRUMENTO PARA MEDIR: Dispositivo para hacer mediciones, solo o en conjunto con dispositivo(s) suplementario(s)

NOTAS:

1 — Un solo instrumento para medir puede ser considerado como un sistema de medida.

2 — Un instrumento para medir puede ser un instrumento indicador o una medida materializada.

En base a esta definición debemos saber primero:

- Que medir

- Como medir

- En base a que medimos.

metrolog a9

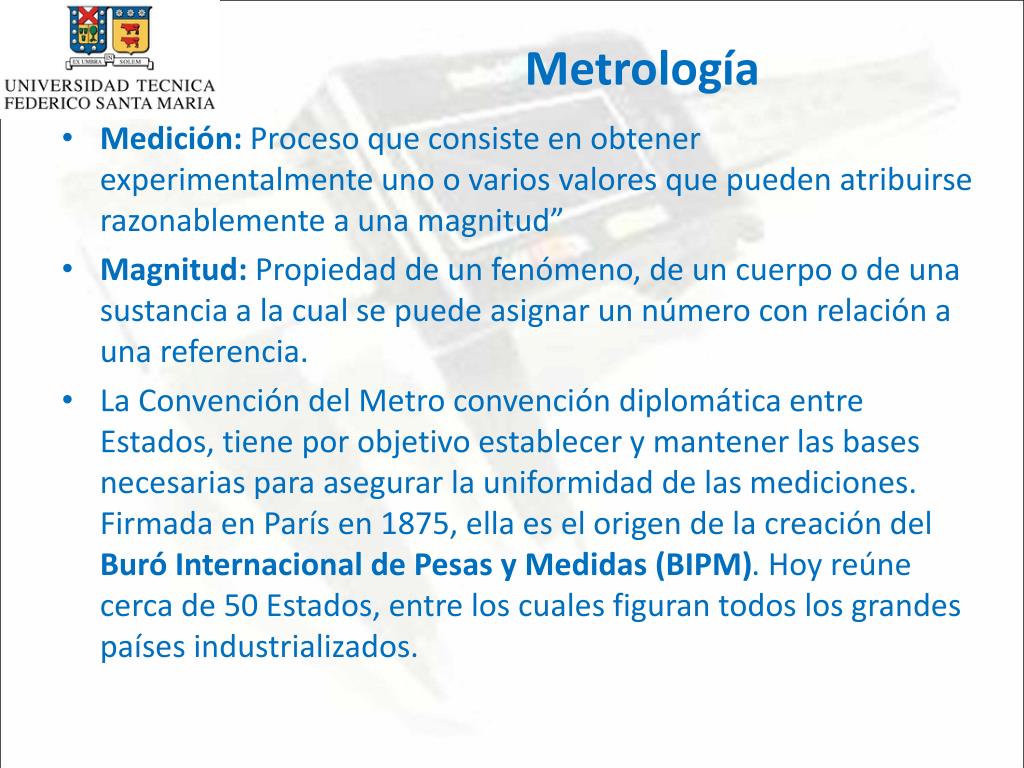

Metrología
  • Medición: Proceso que consiste en obtener experimentalmente uno o varios valores que pueden atribuirse razonablemente a una magnitud”
  • Magnitud: Propiedad de un fenómeno, de un cuerpo o de una sustancia a la cual se puede asignar un número con relación a una referencia.
  • La Convención del Metro convención diplomática entre Estados, tiene por objetivo establecer y mantener las bases necesarias para asegurar la uniformidad de las mediciones. Firmada en París en 1875, ella es el origen de la creación del Buró Internacional de Pesas y Medidas (BIPM). Hoy reúne cerca de 50 Estados, entre los cuales figuran todos los grandes países industrializados.
metrolog a10
Metrología
  • En la actualidad, en conformidad con el enfoque global, cada vez son más los países que están adoptando por ley el Sistema Internacional de Unidades (SI), basado en el sistema métrico decimal, con la consiguiente adopción de los patrones y técnicas de medición correspondientes.
  • El objetivo que la Convención del Metro le fija al BIMP, es la mejora continúa de la uniformidad y la exactitud de las mediciones. Asimismo este objetivo se consagra en estrecha colaboración con los laboratorios nacionales. En cada país, el laboratorio nacional es la base del sistema nacional de medida, y por ende es el que asegura la relación con los otros laboratorios y el BIPM.
metrolog a en chile

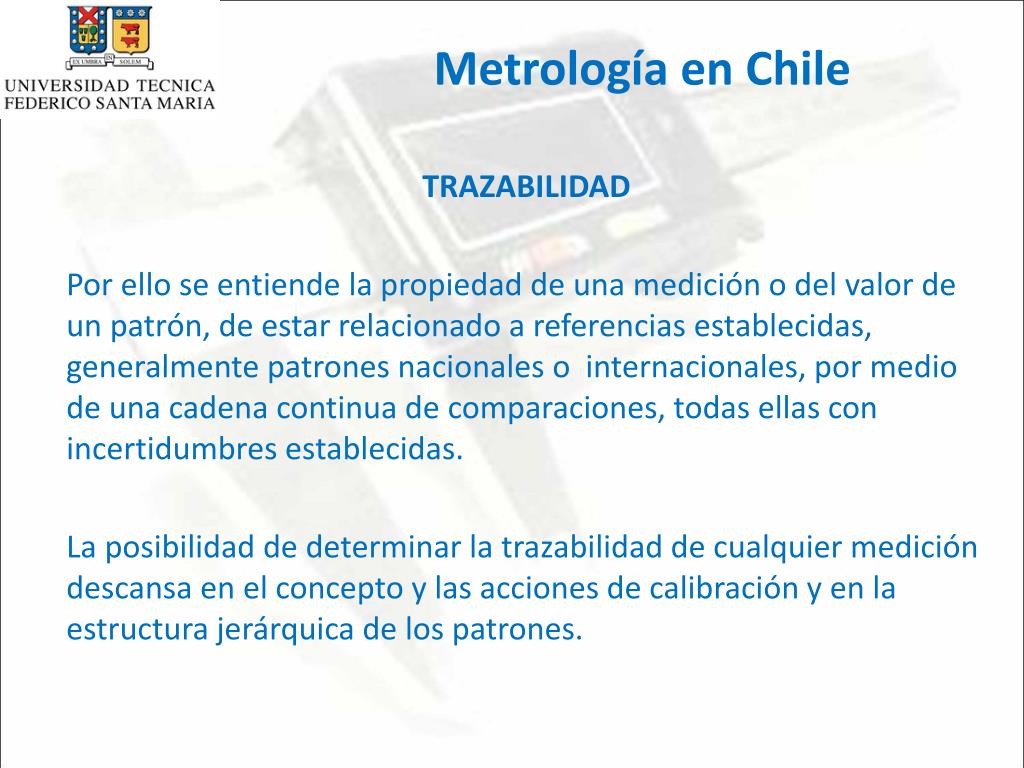

Metrología en Chile

TRAZABILIDAD

Por ello se entiende la propiedad de una medición o del valor de un patrón, de estar relacionado a referencias establecidas, generalmente patrones nacionales o internacionales, por medio de una cadena continua de comparaciones, todas ellas con incertidumbres establecidas.

La posibilidad de determinar la trazabilidad de cualquier medición descansa en el concepto y las acciones de calibración y en la estructura jerárquica de los patrones.

slide12

Para asegurar la normalización mundial de las mediciones físicas, el BIPM:

  • Establece los patrones fundamentales y las escalas de las principales magnitudes físicas.
  • Efectúa y coordina las determinaciones relativas a las constantes físicas.
  • Conserva los prototipos internacionales.
  • Coordina las comparaciones de patrones mantenidos en los laboratorios nacionales de metrología.
  • Asegura la coordinación de las técnicas relacionadas con las mediciones.
metrolog a en chile13

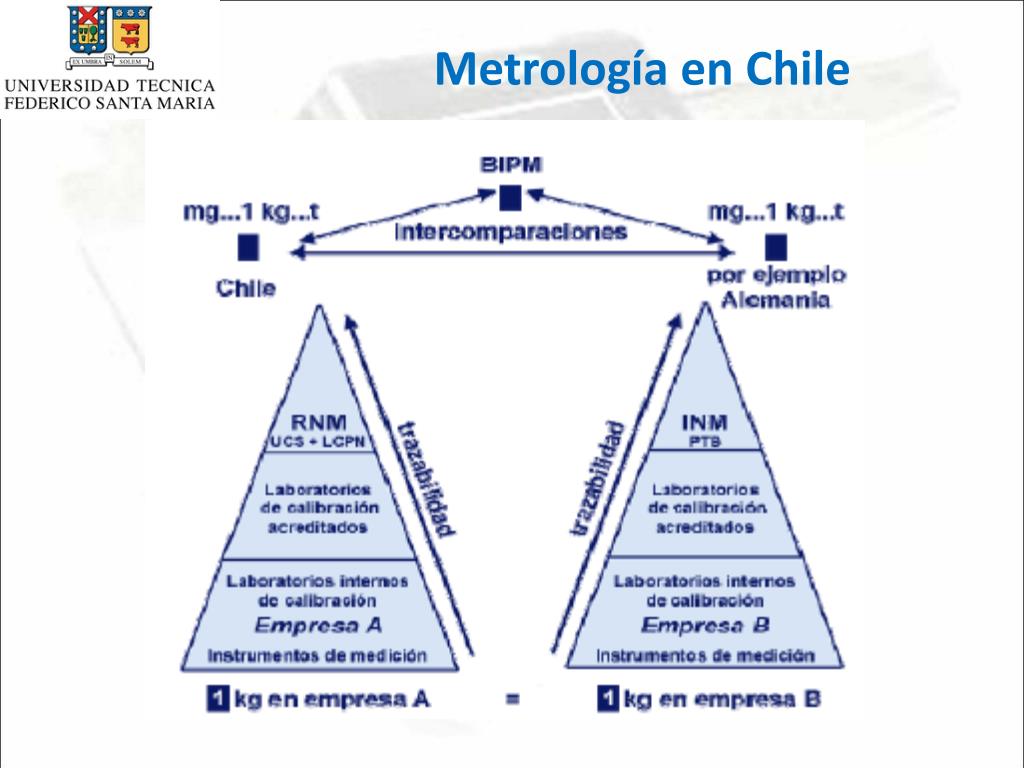

Metrología en Chile
  • En nuestro país, la infraestructura metrológica recibe el nombre de Red Nacional de Metrología (RNM).
    • Esta consiste en un primer conjunto de Laboratorios Custodios de Patrones Nacionales (LCPN) donde se calibran los instrumentos o patrones de medición de un segundo conjunto más numerosos, que son los laboratorios de calibración ó laboratorios secundarios, destinados a calibrar los instrumentos o patrones de la industria nacional.
    • Algunos laboratorios de calibración se han acreditado ante el Sistema Nacional de Acreditación (SNA).
    • La Unidad de Coordinación y Supervisión (UCS) es la unidad encargada de la coordinación y representación de la RNM a nivel nacional, regional e internacional.
sistema internacional de unidades si
Sistema Internacional de Unidades (SI)

El Sistema internacional de Unidades, según el Vocabulario Internacional de Términos Fundamentales y Básicos de Metrología (VIM) es:

“Sistema coherente de unidades con base en el Sistema Internacional de Magnitudes, sus nombres y símbolos, y una serie de prefijos con sus nombres y símbolos, y las reglas para su utilización, adoptado por la Conferencia General de Pesas y Medidas (CGPM)”

La observación de un fenómeno es en general incompleta a menos a menos que dé lugar a una información cuantitativa.

Para obtener dicha información se requiere la medición de una

propiedad física. Así, la medición constituye una buena parte de la rutina diaria de un metrólogo.

slide16

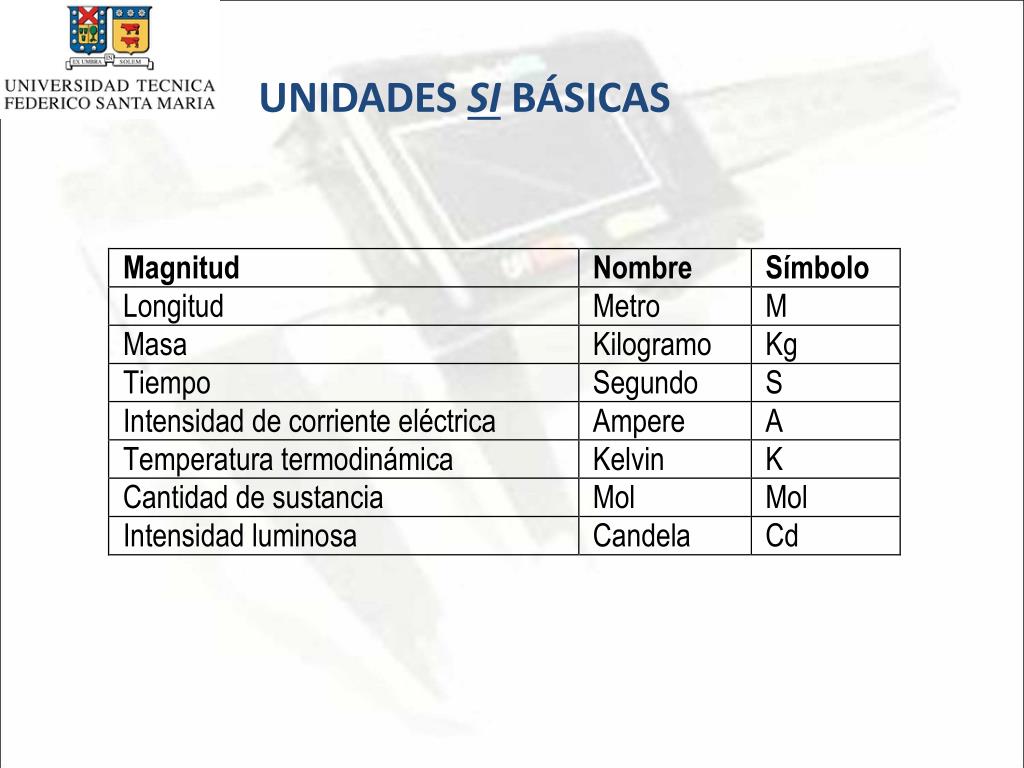

UNIDADES SI BÁSICAS

La medida de una misma magnitud física (una superficie) da lugar a dos cantidades distintas

debido a que se han empleado distintas unidades de medida.

Este ejemplo, nos pone de manifiesto la necesidad de establecer una única unidad de medida para una magnitud dada, de modo que la información sea comprendida por todas las personas. Este es el espíritu del Sistema Internacional de Unidades de medida, obligatorio en Chile.

Supongamos una habitación cuyo suelo está cubierto de baldosas, tomando una baldosa como unidad medimos la superficie de la habitación, 30 baldosas. Mientras que en el segundo caso, la medida de la misma superficie da una cantidad diferente 15 baldosas.

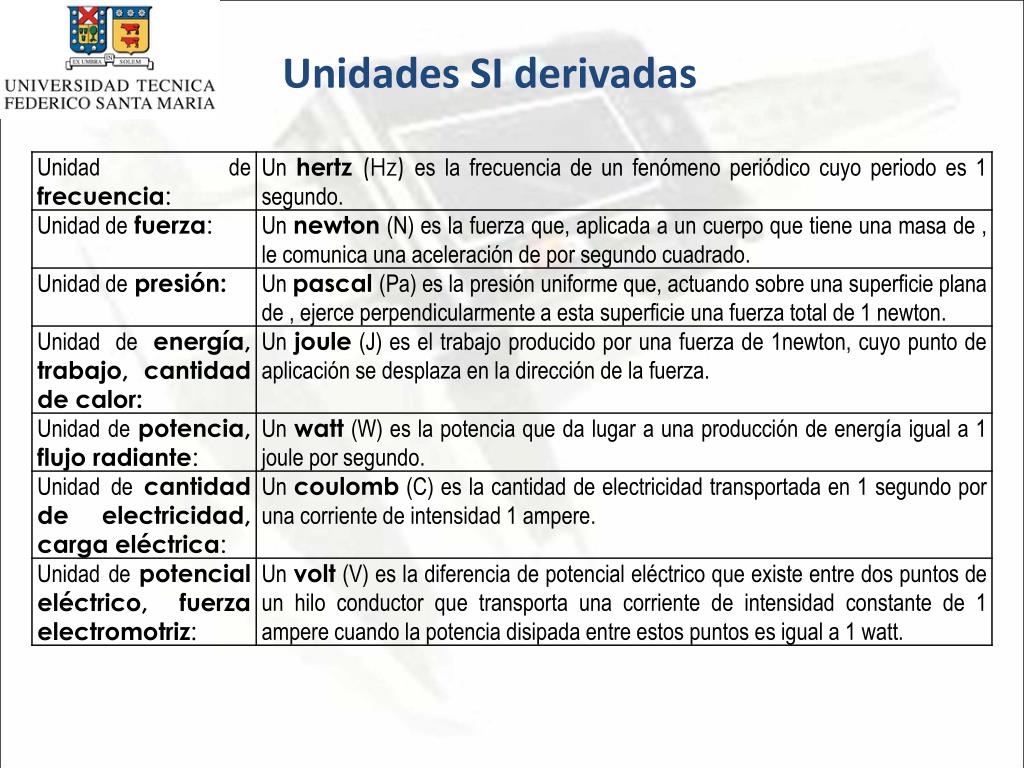

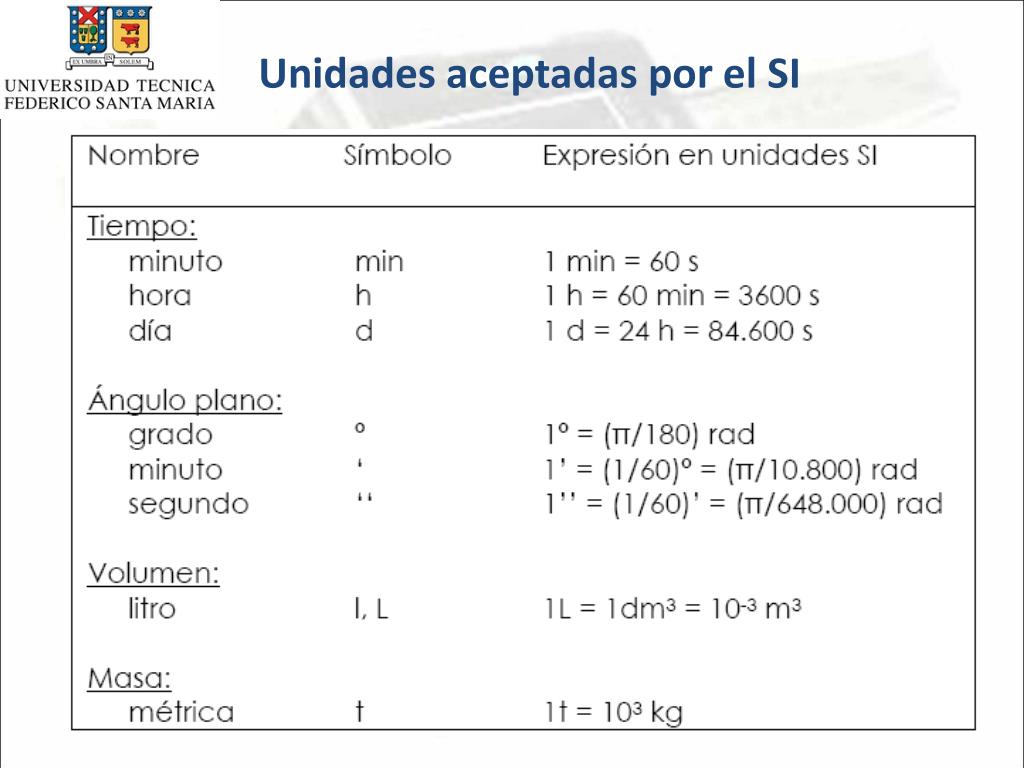

metrolog a20

recta

R

S

q

v

recta

R

Metrología
  • ANGULO: El ángulo formado entre dos rectas que se unen en un punto llamado vértice se define como el cociente entre el arco de circunferencia y el radio del círculo.
  • Para representar simbólicamente a los ángulos, generalmente se utilizan las letras del alfabeto griego, α (alfa); β (beta); γ (gama); θ (teta), etc.
temperatura de referencia
Temperatura de referencia
  • Puesto que las dimensiones de los cuerpos sólidos varían al cambiar la temperatura a que se encuentran, es necesario convenir una temperatura determinada a la cual se entiendan medidas de longitudes de estos cuerpos
  • La temperatura adoptada como referencia en el SI es de 20º C.
  • En las salas de metrología se mantienen constante la temperatura ambiente a la temperatura de referencia, y para evitar errores en las mediciones y comprobaciones debidas a efectos de dilatación.
  • Nota: Antes de realizar una medición o comprobación sobre una pieza o patrón es necesario esperar que su temperatura se iguale con la de los instrumentos de medición.
gram tica del si

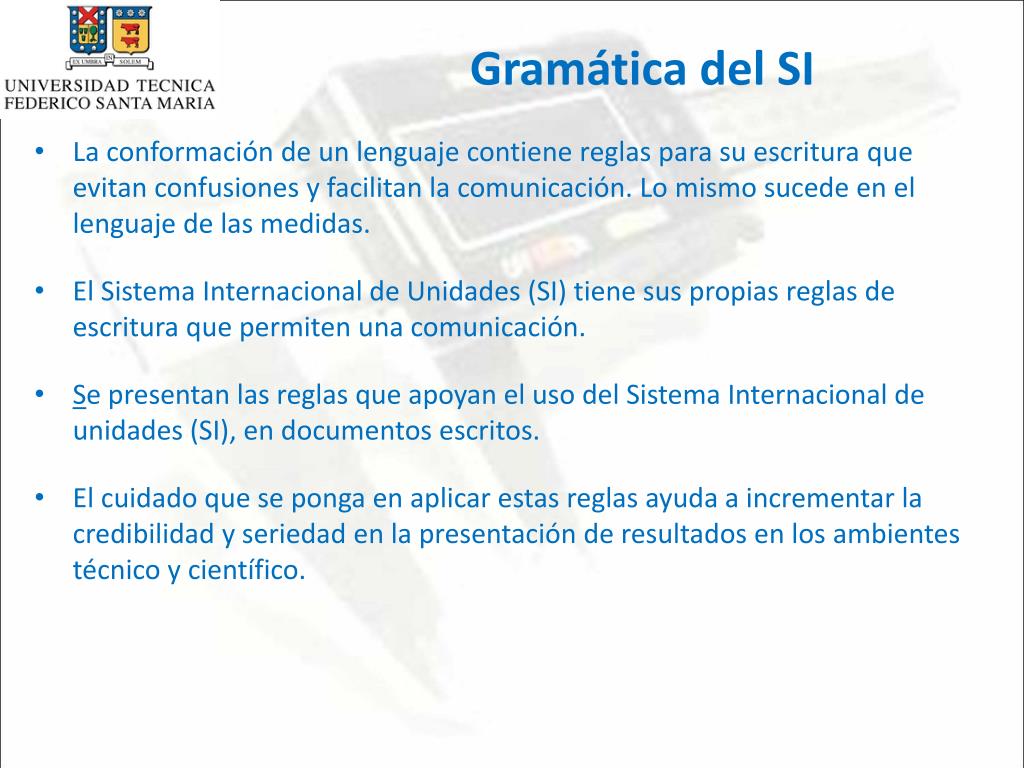

Gramática del SI
  • La conformación de un lenguaje contiene reglas para su escritura que evitan confusiones y facilitan la comunicación. Lo mismo sucede en el lenguaje de las medidas.
  • El Sistema Internacional de Unidades (SI) tiene sus propias reglas de escritura que permiten una comunicación.
  • Se presentan las reglas que apoyan el uso del Sistema Internacional de unidades (SI), en documentos escritos.
  • El cuidado que se ponga en aplicar estas reglas ayuda a incrementar la credibilidad y seriedad en la presentación de resultados en los ambientes técnico y científico.
gram tica del si30
Gramática del SI

Reglas para la Escritura de las Unidades de Medidas y Valores Numéricos

  • Dado a que no en todos los países las unidades de medidas se escriben igual manera debido a que utilizan o han adoptado otros sistemas de unidades.

Reglas para Usar los Símbolos de las Unidades de Medidas

  • Cada unidad de medida y sus múltiplos y submúltiplos tiene un sólo símbolo y éste no puede ser alterado de ninguna forma. No se pueden usar abreviaturas, añadir o suprimir letras ni tampoco se pluralizan.

Correcto Incorrecto

30 kg 30 kgs

5 m 5 mt

10 cm³ 10 cc

0,2 V 0,2 vt.

gram tica del si31
Gramática del SI
  • Debe observarse que todo los símbolos de las unidades del SI se escriben con letras minúsculas del alfabeto latino, con la excepción del ohm (Ω) letra mayúscula del alfabeto griego, pero aquellos que provengan del nombre de científicos se escriben con mayúscula.
  • Los símbolos se escriben a la derecha de los valores numéricos separados por un espacio en blanco.

Correcto Incorrecto

10 V 10V

5 m 5m

450,10 kg 450,10kg

  • Luego de un símbolo no debe escribirse ningún signo de puntuación, salvo por regla gramatical de puntuación dejando un espacio de separación entre el símbolo y el signo de puntuación.

....... cuya longitud es 7,1 m .

gram tica del si32
Gramática del SI
  • En las unidades derivadas expresadas como productos o cocientes, el producto se indica por un punto como signo de multiplicación (·) y como signo de división se utiliza la línea horizontal (-) oblicua (/) o bien potencias negativas. Cuando se emplea la línea horizontal u oblicua y haya más de una unidad SI en el denominador, éstas se escriben entre paréntesis.

Correcto Incorrecto

N·m Pa·m

m/s K·m-1

W/(m·K)

gram tica del si33
Gramática del SI
  • Cuando se indican valores de magnitudes con sus desviaciones límites, al indicar un intervalo o al enumerar varios valores numéricos, el símbolo de la unidad se utilizará de la siguiente manera:

Correcto Incorrecto

80 m ; 100 m y 150 m 80; 100 y 150 m

(20 ± 2) ºC ó 20 ºC ± 2 ºC 20 ± 2 °C

5 m ± 0,008 m 5 m ± 8 mm

de 10 Pa a 18 Pa ó (10 a 18) Pa de 10 a 18 Pa

  • El nombre completo de las unidades SI se escriben con letra minúscula, con la única excepción del “grado Celsius”, salvo en el caso de comenzar una oración.

Correcto Incorrecto

metro Metro

newton Newton

ampere Ampere

gram tica del si34
Gramática del SI
  • b) Las unidades cuyos nombres se deriven de patronímicos, no se deben traducir, deben escribirse tal como en el idioma de origen.

Correcto Incorrecto

Volt voltio

ampere amperio

joule julio

  • El plural de las unidades de medida sólo se usa para las unidades cuyo nombre no se derive de patronímicos y cuando esas unidades sean precedidas de adjetivos indeterminados (algunos, varios, pocos...) - por ejemplo - La velocidad de un móvil se expresa en metro por segundo...
    • Se necesitan varios segundos...
    • La potencia eléctrica es de pocos watt....
gram tica del si35
Gramática del SI
  • d) Para las unidades SI derivadas que se expresan como productos o cocientes, para indicar división se utiliza la preposición “por” entre los nombres de las unidades y para indicar multiplicación no se utiliza ninguna palabra.

Símbolo de la Unidad Nombre de la Unidad

N·m newton metro

C/s couloumb por segundo

W/(m·K) watt por metro kelvin

  • Se recomienda en los textos escritos utilizar los símbolos de las unidades y no sus nombres completos.
gram tica del si36
Gramática del SI

Reglas para la Escritura de los Valores Numéricos

  • En el caso de la numeración decimal, la separación de la parte entera de la decimal se hará mediante una coma (,).
  • La parte entera de un número decimal se escribe para su más fácil lectura, en grupos de tres cifras, de derecha a izquierda a partir de la coma, separados entre sí por un espacio (no por un punto, coma u otro).
  • La parte decimal se escribirá también en grupos de tres cifras, de izquierda a derecha, a partir de la coma. -por ejemplo-
    • 25 304,02
    • 25,307 42
    • 0,25
sistema ingl s de unidades

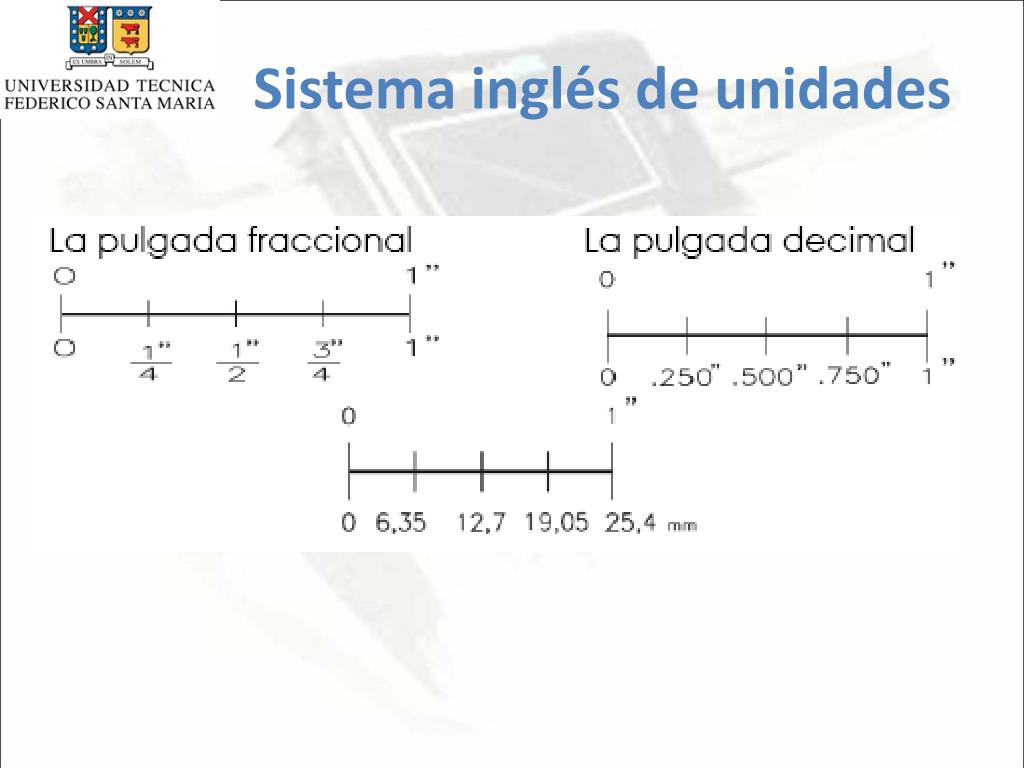

Sistema inglés de unidades
  • En los países de habla inglesa se utiliza otro sistema de unidades, que debido al desarrollo tecnológico de éstos, es necesario conocer. Este sistema tiene la yarda como unidad de longitud y como submúltiplos mas extendidos: el pie ( ft ) y la pulgada (in).
  • La unidad mas empleada es la pulgada ( `` ). Cuya equivalencia en el SI es de 1`` = 25,4 mm . En la actualidad se utilizan dos sistemas para clasificar los submúltiplos de la pulgada:
procedimientos de medici n

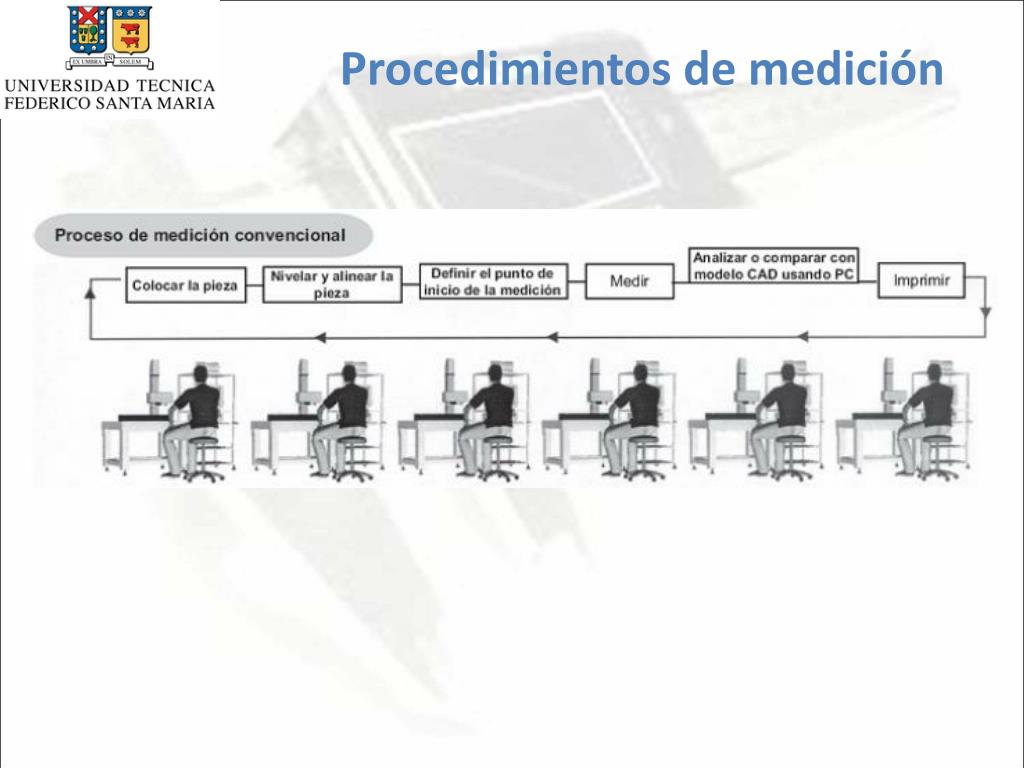

Procedimientos de medición
  • El procedimiento de medición es, según la definición dada en el Vocabulario Internacional de Términos Fundamentales y Básicos de Metrología (VIM) como:

“Descripción detallada de una medición de acuerdo a uno o más principios de medida y a un método de medida dado, con base en un modelo de medida y que incluye los cálculos para obtener un incertidumbre de medida”

rango de medici n
Rango de medición
  • El Rango de medición es, según la definición dada en el Vocabulario Internacional de Términos Fundamentales y Básicos de Metrología (VIM) como:
  • “Conjunto de valores de la magnitud a medir para el cual el error de un instrumento de medición esta proyectado para que se mantenga dentro de los limites especificados.”
  • El rango “intervalo” de un instrumento de medición viene definido por los valores máximo y mínimo de la magnitud a medir en que es capaz de operar. Podemos definir varios rangos en función de:
rango de medici n43
Rango de medición

- Rango mecánico el instrumento es capaz de operar sin que sufra daño alguno: de carácter mecánico.

- Rango de trabajo: el instrumento no solo no sufre daño mecánico sino que tampoco se ven modificadas las características de respuesta que tenía al salir de la fábrica

- Rango de medida: es el conjunto de valores del mensurando para los que el error del instrumento de medida se supone comprendido entre límites especificados.

- Rango de utilización: es aquel en el que variará la magnitud a medir durante la utilización del instrumento.

resoluci n

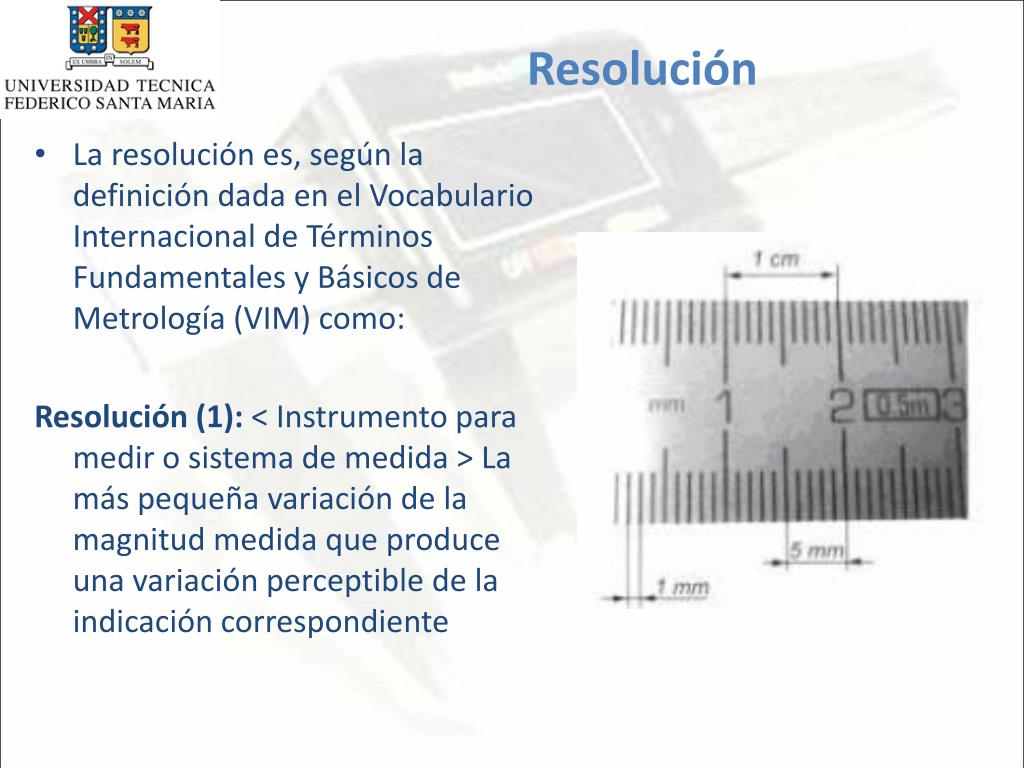

Resolución
  • La resolución es, según la definición dada en el Vocabulario Internacional de Términos Fundamentales y Básicos de Metrología (VIM) como:

Resolución (1): < Instrumento para medir o sistema de medida > La más pequeña variación de la magnitud medida que produce una variación perceptible de la indicación correspondiente

resoluci n46
Resolución
  • La resolución es, según la definición dada en el Vocabulario Internacional de Términos Fundamentales y Básicos de Metrología (VIM) como:

Resolución (2): < dispositivo indicador > la más pequeña diferencia entre indicaciones que puede ser percibida de manera significativa.

resoluci n47
Resolución
  • La Resolución de un instrumento está definida por la razón entre la menor magnitud de la escala fija (d) y el número de división del Vernier o escala móvil (n), según la expresión siguiente:
  • Si, d= 0,5 y n= 50
calibraci n

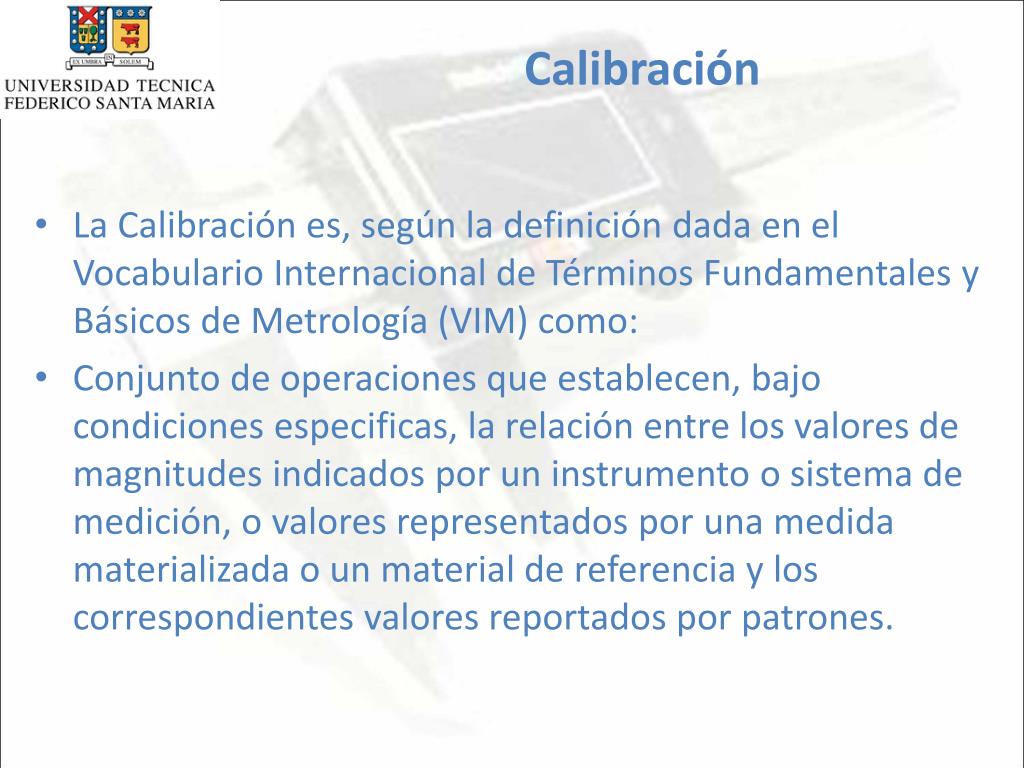

Calibración
  • La Calibración es, según la definición dada en el Vocabulario Internacional de Términos Fundamentales y Básicos de Metrología (VIM) como:
  • Conjunto de operaciones que establecen, bajo condiciones especificas, la relación entre los valores de magnitudes indicados por un instrumento o sistema de medición, o valores representados por una medida materializada o un material de referencia y los correspondientes valores reportados por patrones.
calibraci n49
Calibración
  • La Calibración es, según la definición dada en el Vocabulario Internacional de Términos Fundamentales y Básicos de Metrología (VIM) como:

Conjunto de operaciones que establecen, bajo condiciones especificas, la relación entre los valores de magnitudes indicados por un instrumento o sistema de medición, o valores representados por una medida materializada o un material de referencia y los correspondientes valores reportados por patrones.

  • En base a esta definición se puede decir que el objetivo de la calibración es determinar su grado se exactitud.
calibraci n50
Calibración
  • COMENTARIO: En general, la calibración es una evaluación de la exactitud de un instrumento de medición mediante la comparación de las medidas de éste contra las de otro instrumento mejor, llamado patrón. La calibración suele ser una operación dispendiosa, pues en ella se evalúan diferentes aspectos del instrumento a lo largo de su rango de uso. Puede requerir condiciones ambientales controladas y debe ser ejecutada por personal especializado. No se debe confundir con el mantenimiento correctivo o ajuste del instrumento, como frecuentemente ocurre. Tampoco con el ajuste por el usuario.
exactitud de un instrumento de medici n
Exactitud de un instrumento de medición.
  • Aptitud de un instrumento de medición para dar respuestas próximas a un valor
  • Nota: El concepto de exactitud es un concepto cualitativo.
  • COMENTARIO: Precisamente es la exactitud de un instrumento de medición, el verdadero atributo que se evalúa durante la calibración. Las calibraciones permiten clasificar los instrumentos en diferentes clases de exactitud. A los instrumentos de mayor clase de exactitud se les exige resultados con mayor cercanía al valor convencionalmente verdadero (resultado obtenido con el patrón), mientras que a los de menor clase de se les permite indicaciones mas alejadas de las del patrón.
ajuste a cero
Ajuste a cero
  • El ajuste del cero es, según la definición dada en el Vocabulario Internacional de Términos Fundamentales y Básicos de Metrología (VIM) como:

“Ajuste de un sistema de medida para que éste provea una indicación de cero cuando la magnitud a ser medida tenga un valor de cero”.

  • Ajuste del operario (de un instrumento de medición)
  • Ajuste empleando solamente los medios a disposición del operario.
  • Ajuste:
  • Conjunto de operaciones llevadas a cabo sobre un sistema de medida con el fin de que produzca indicaciones prescritas correspondientes a valores dados de la magnitud a ser medida
instrumentos mec nicos de medici n de longitud
Instrumentos mecánicos de medición de longitud

Introducción

  • En literatura metrológica existe una gran variedad de clasificaciones referentes a los métodos y los instrumentos empleados para la medición. La que se presenta a continuación, es muy intuitiva y abarca un ámbito bastante general, agrupando los instrumentos en dos grandes bloques: medición y verificación-comprobación.
instrumentos mec nicos de medici n de longitud55
Instrumentos mecánicos de medición de longitud

Introducción

  • Medición: Se denomina medida a la determinación una magnitud tomada como de referencia otra magnitud de la misma especie adoptada como unidad patrón.
  • Tomar la medida de una magnitud es, por tanto, determinar cuantas veces se encuentra contenida la unidad patrón en la misma.
  • Las medidas suelen realizarse para determinar la distancia de dos caras de una pieza, dos aristas o dos puntos de referencia.
instrumentos mec nicos de medici n de longitud57
Instrumentos mecánicos de medición de longitud

Verificación: aporte de evidencia objetiva de que un elemento satisface requisitos especificados, para lo cual se toma en cuenta la incertidumbre de medida.

instrumentos de medidas fijas
Instrumentos de medidas fijas.

Metro:

  • Normalmente, son instrumentos formados por reglas flexibles graduadas, en milímetros( 1x10-3 m ), por lo que permite medir con un error máximo de 0,5 mm.
instrumentos de medidas fijas59
Instrumentos de medidas fijas.

Regla graduada:

  • Es un instrumento para tomar medidas lineales, cuyas divisiones y subdivisiones marcadas físicamente representan unidades reales de longitud.
  • Refiriéndonos a la resolución de las reglas, debemos exponer que las marcas de la graduación tienen cierto espesor, lo que debemos contemplar y tener cuidado en el momento de la lectura. Cuanto mayor sea la resolución de la regla, las marcas son pequeñas y difíciles de ver, lo que aumenta la posibilidad de error en la lectura.
instrumentos de medidas fijas60
Instrumentos de medidas fijas.

Regla graduada:

  • Cuando tomemos medidas con una regla graduada debemos contemplar la posibilidad de colocar el extremo tocando contraste un resalte, tomando así punto de referencia fijo, lo que proporciona mayor seguridad para la lectura.
instrumentos de medidas fijas61
Instrumentos de medidas fijas.

Regla graduada:

  • Con el uso, la punta de la regla se desgasta, lo que provoca un falta de fiabilidad en la toma de medida, por lo que una solución pasa por usar la marca de 10 mm (1 cm ) como punto de referencia en la arista donde se requiere empezar a medir, restando el valor del resultado final de la lectura.
tipos y usos
Tipos y usos
  • Regla con escalón interno: Incorpora una escuadra en uno de los extremos (donde se encuentra el origen) para facilitar el posicionamiento de la primera división de la regla con la arista o cara de referencia de la pieza a medir..
tipos y usos63
Tipos y usos
  • Regla con escalón interno: Incorpora una escuadra en uno de los extremos (donde se encuentra el origen) para facilitar el posicionamiento de la primera división de la regla con la arista o cara de referencia de la pieza a medir.
tipos y usos64
Tipos y usos
  • Regla vertical: Con base de apoyo, este tipo de regla facilita en gran medida la operación de medición de alturas y profundidad.
lectura en sistema m trico
Lectura en sistema métrico
  • Cada centímetro de la escala se dividió en 10 partes iguales y cada parte es equivalente a 1 milímetro. Así, la lectura se puede hacer en milímetro. La ilustración muestra, de la forma extendida, como esto se convierte.
lectura en sistema ingl s
Lectura en sistema Inglés
  • En este sistema, la pulgada se divide en 2, 4, 8, 16... partes iguales. Las escalas de la reglas llegan hasta presentar 32 divisiones por pulgada.
  • La lectura en la escala es para ver qué trazo coincide con el final del objeto. En la lectura, siempre debe observar la altura del guión, debido a que facilita la identificación de las partes en que fue dividida la pulgada.
lectura en sistema ingl s67
Lectura en sistema Inglés
  • Así, el objeto en la ilustración, es de 1⅛” (una pulgada y un octavo de pulgada) de longitud.
instrumentos de transporte de medidas
Instrumentos de transporte de medidas
  • En este grupo de instrumentos los de mayor relevancia son los compases, los cuales no se encuentran graduados, pero si cuentan con un sistema de ajuste y se utilizan para transportar o comparar una medición.
  • Dentro de ente grupo se encuentran 3 tipos de compases de acuerdo a su forma y utilización:
    • Compases de exteriores
    • Compases de interiores
    • Compases mixtos
instrumentos de transporte de medidas69
Instrumentos de transporte de medidas
  • Compás de exteriores: Estos se emplean para medir distancias entre o sobre superficies, o para comparar distancias o dimensiones con las de un modelo o patrón. Los compases tienen dos brazos ajustables con una articulación generalmente provista de resorte. Los compases para exteriores o de gruesos tienen los brazos curvados hacia dentro para facilitar la medición de dimensiones exteriores.
instrumentos de transporte de medidas70
Instrumentos de transporte de medidas
  • Compás de interiores: Estos tienen los brazos curvados hacia el exterior para permitir la medición del diámetro de agujeros, la distancia entre dos superficies, el ancho de las ranuras y otras aplicaciones similares.
instrumentos de transporte de medidas71
Instrumentos de transporte de medidas
  • Compás Mixto: Estos tienen dos brazos con una articulación, uno de los brazos es similar a los del compás de interiores, y el otro es similar a los del compás de exteriores.
calibre pie de rey pie de metro
Calibre ~ Pie de rey ~ pie de metro
  • Es un instrumento de medida de uso frecuente en ingeniería, por su fácil manejo y el grado de precisión en las mediciones realizadas. Básicamente consta de una regla (graduada) con una escuadra o tacón en el origen que determina el palpador fijo, sobre el se desplaza el cursor (Nonio) que en su origen determina el palpador móvil.
slide76

El Nonio

  • Se denomina a la parte móvil del calibre, en la que están marcadas una serie de graduaciones que permiten aumentar la resolución. Según el número de graduaciones, se diferencian los tipos de Nonios más habituales en el sistema métrico y sistema ingles, son los siguientes:
principio del nonio
Principio del Nonio
  • Tomando como ejemplo el calibre con resolución 0,1 mm . Para graduar el Nonio se toma una longitud igual a 9 mm de la regla fija y se divide en 10 partes iguales; de ello se deduce que una graduaciones de la regla fija tendrá un valor de 1mm y una graduación del Nonio será 9 mm/10 = 0,9 mm . Por lo tanto, la resolución de este tipo de calibre será igual a la diferencia de valores entre una graduación de la regla fija y una graduación del Nonio, 1 mm – 0,9 mm = 0,1 mm .
metrolog a86

Metrología

Profesor: Ing. Gonzalo Daza H.

Hualpén, II Semestre 2009
