  1. 第九章 場效電晶體放大電路 9-1 FET小信號放大原理 9-2 共源極放大電路 9-3 共汲極放大電路 9-4 共閘極放大電路 9-5 FET及BJT串級放大電路之比較

  2. 9-1 FET小信號放大原理 1. FET小信號放大原理 (a) 小信號放大特性曲線　　　　　　　　　　　(b) 放大電路上之各點波形　 圖9-1N通道增強型MOSFET小信號放大

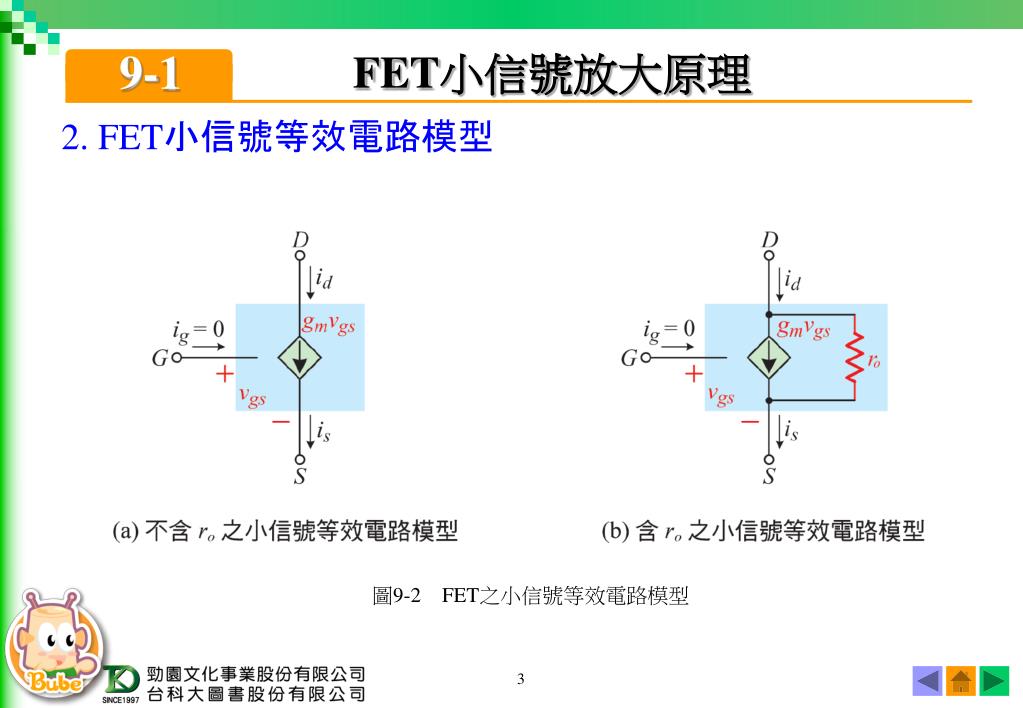

  3. 9-1 FET小信號放大原理 2. FET小信號等效電路模型 圖9-2FET之小信號等效電路模型

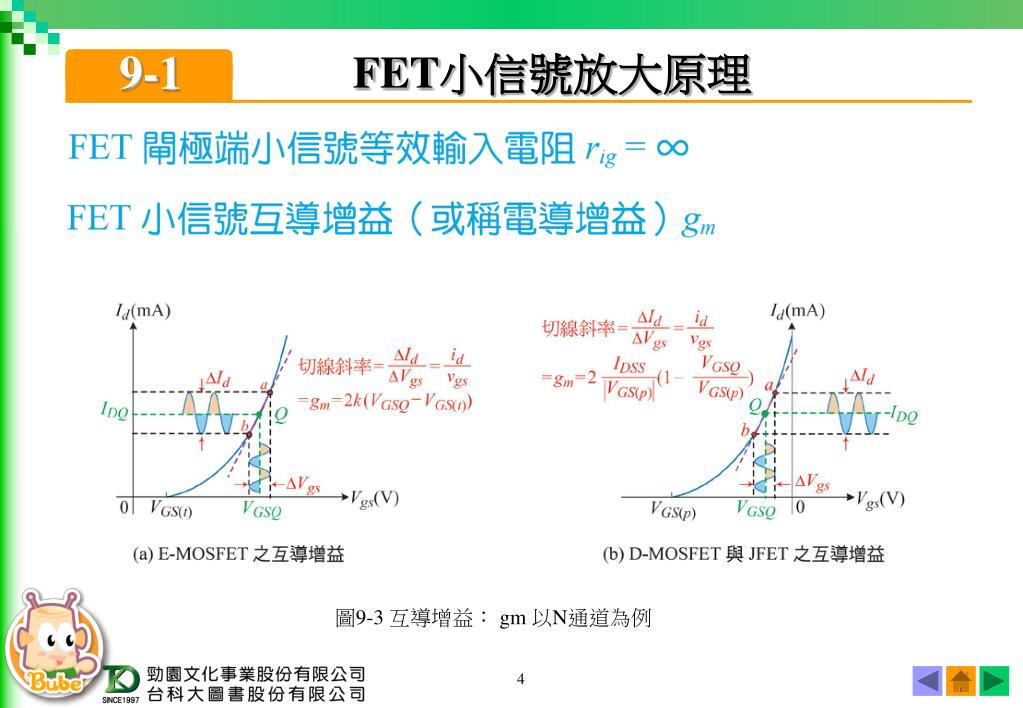

  4. 9-1 FET小信號放大原理 圖9-3 互導增益： gm 以N通道為例

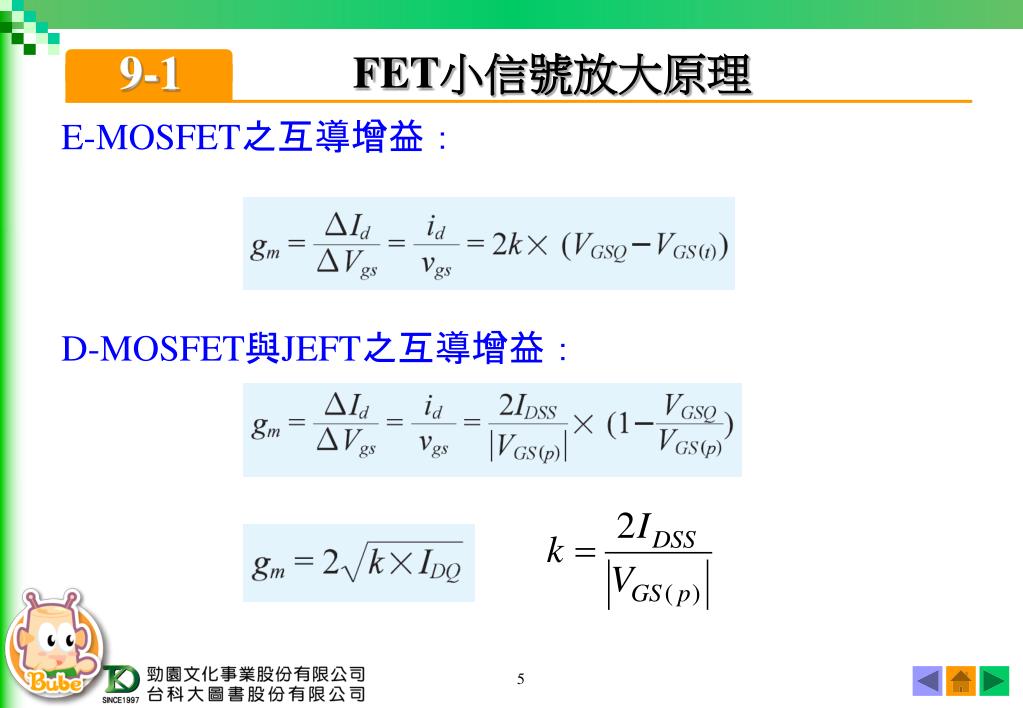

  5. 9-1 FET小信號放大原理 E-MOSFET之互導增益： D-MOSFET與JEFT之互導增益： ，

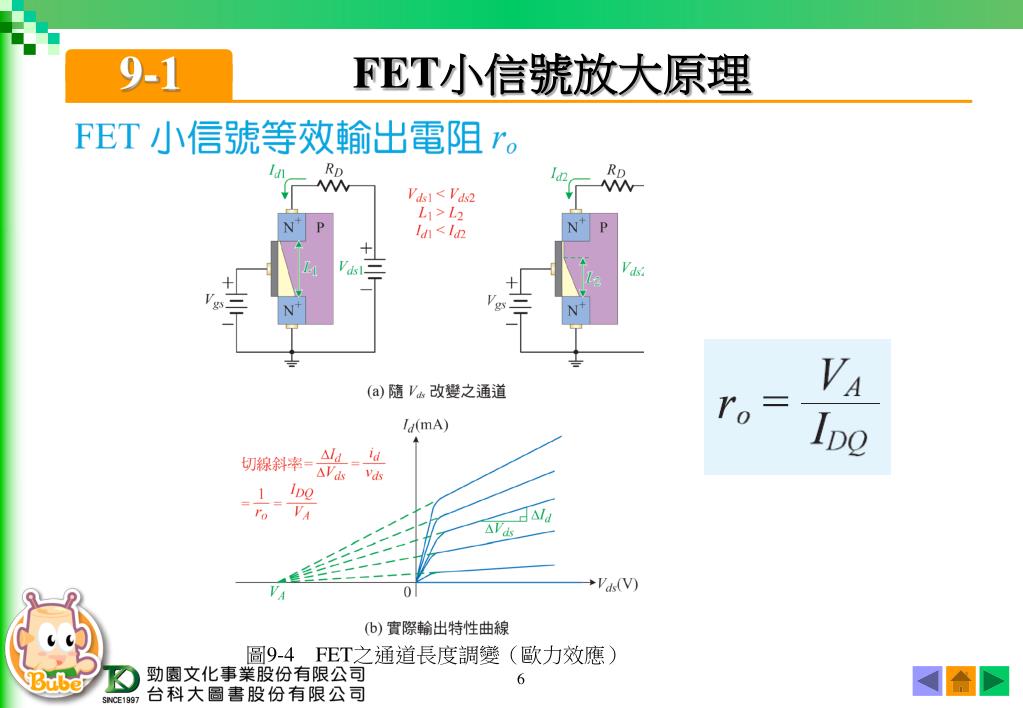

  6. 9-1 FET小信號放大原理 圖9-4FET之通道長度調變（歐力效應）

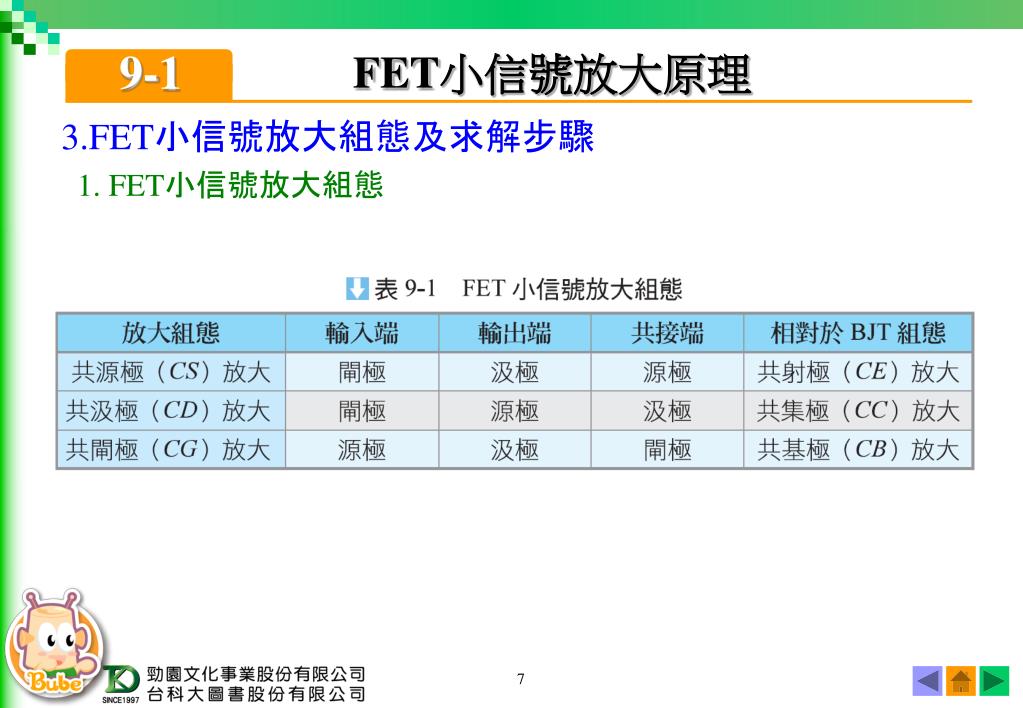

  7. 9-1 FET小信號放大原理 3.FET小信號放大組態及求解步驟 1. FET小信號放大組態

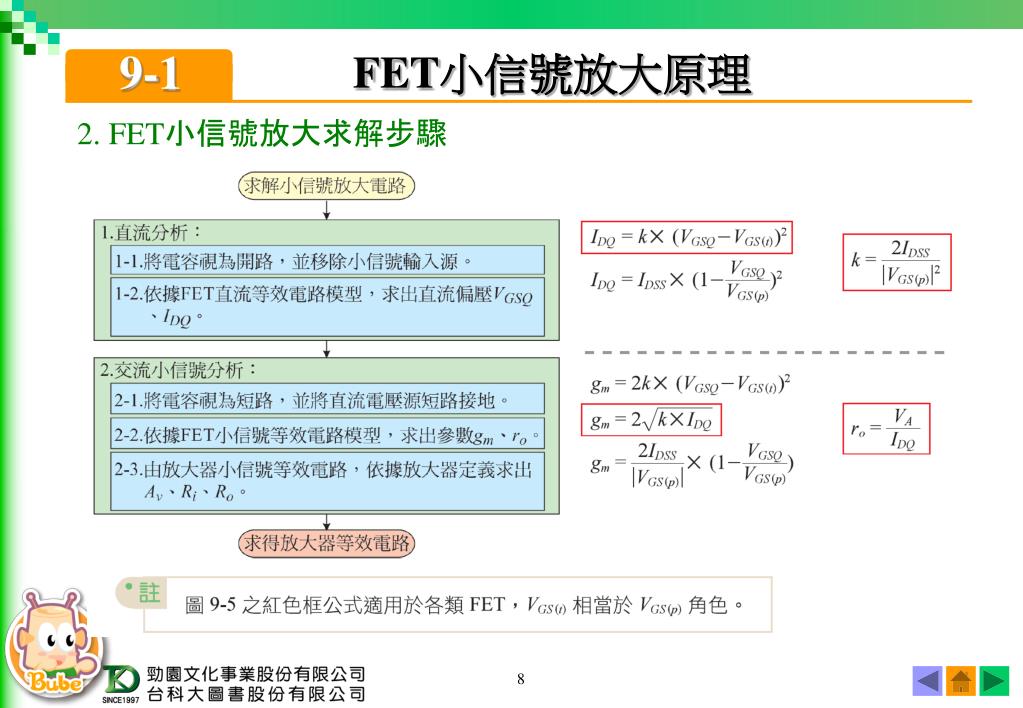

  8. 9-1 FET小信號放大原理 2. FET小信號放大求解步驟

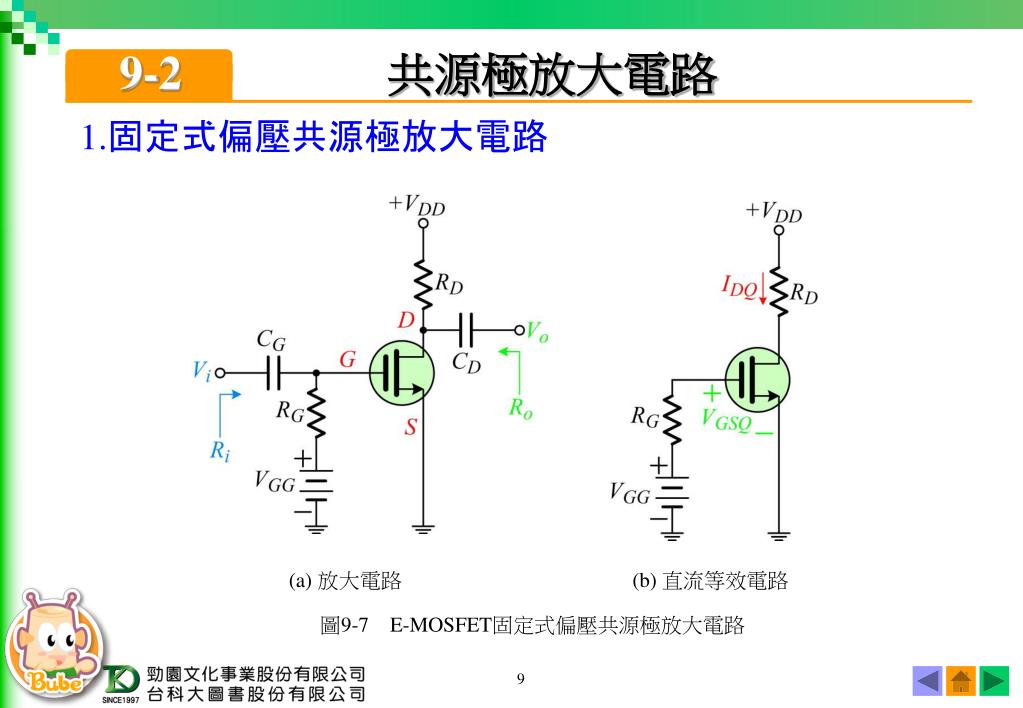

  9. 9-2 共源極放大電路 1.固定式偏壓共源極放大電路 (a) 放大電路　　　　　　　　　　　(b) 直流等效電路 圖9-7E-MOSFET固定式偏壓共源極放大電路

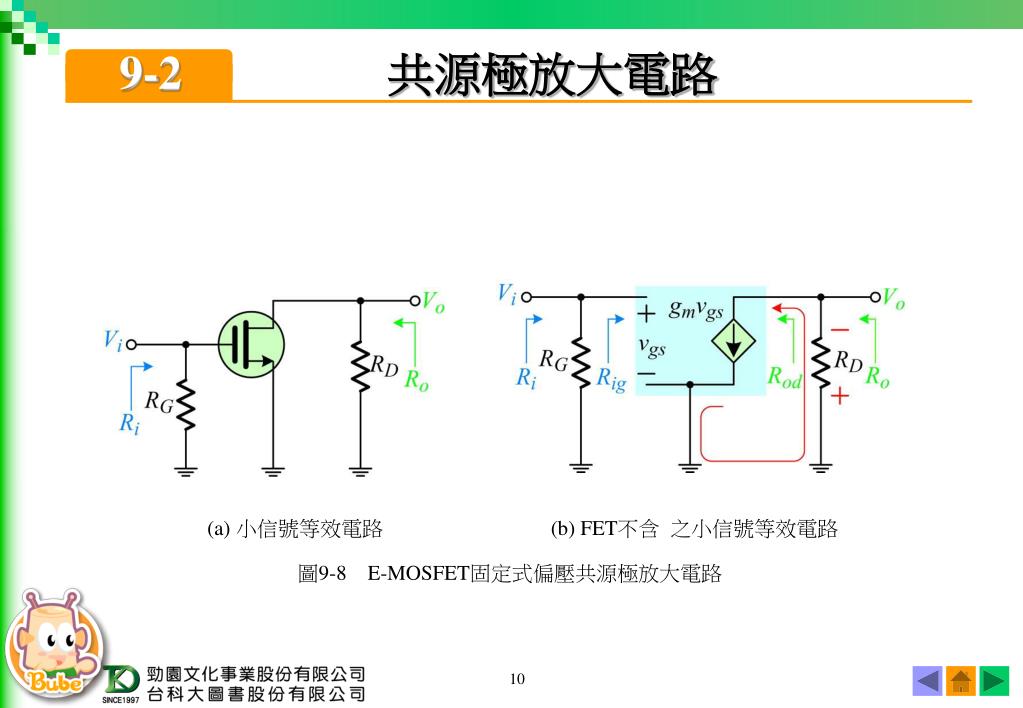

  10. 9-2 共源極放大電路 (a) 小信號等效電路　　　　　　　　(b) FET不含 之小信號等效電路　 圖9-8E-MOSFET固定式偏壓共源極放大電路

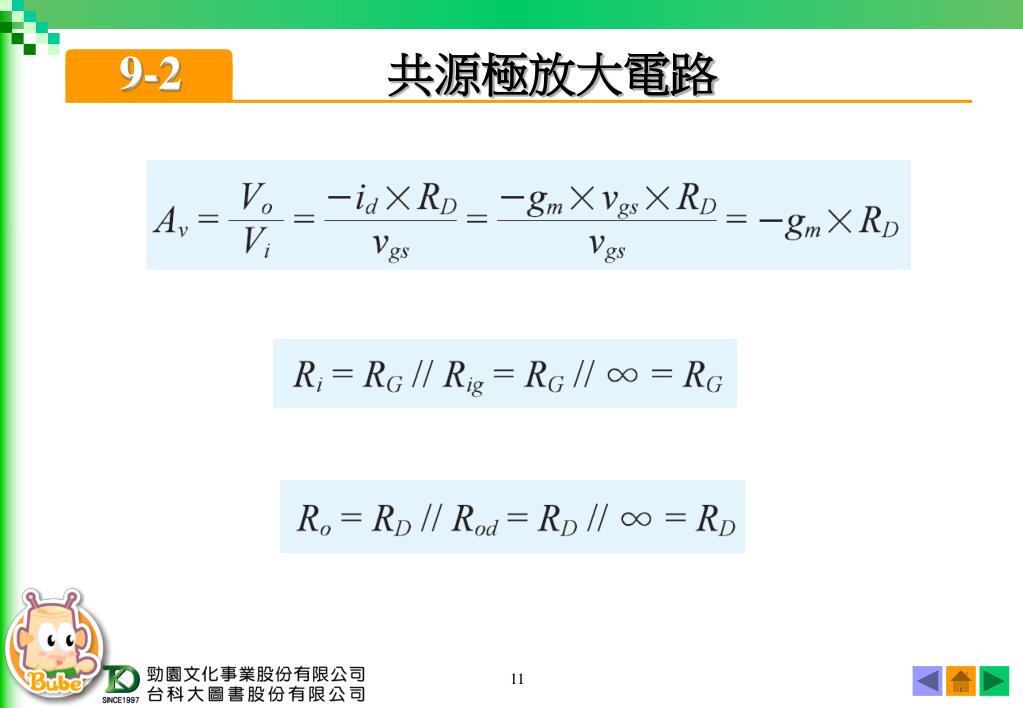

  11. 9-2 共源極放大電路

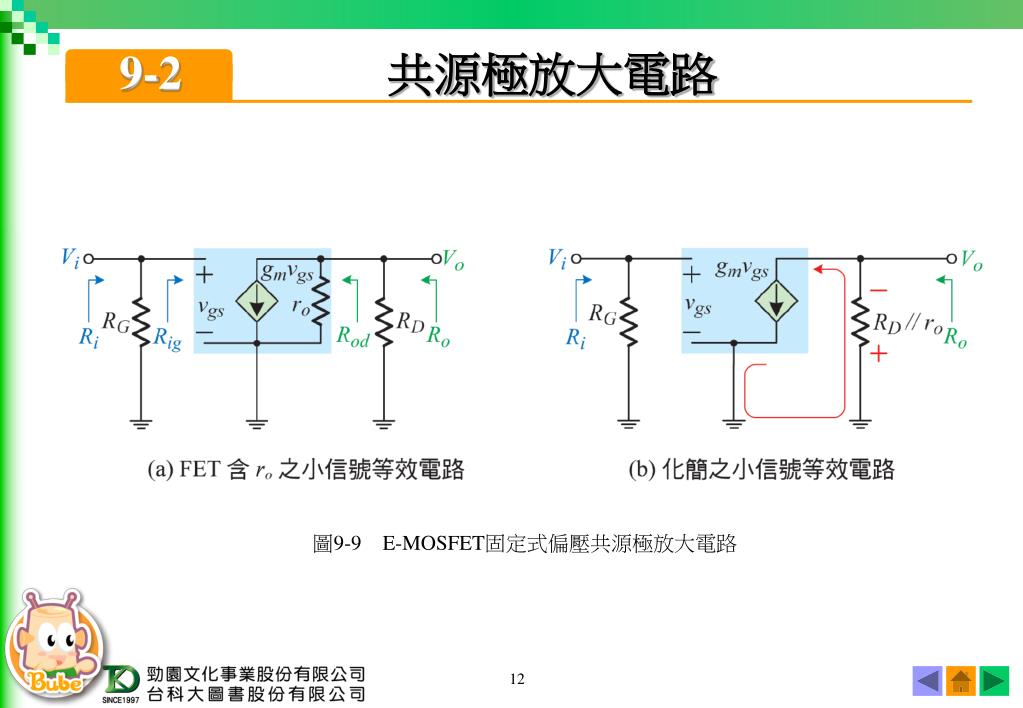

  12. 9-2 共源極放大電路 圖9-9E-MOSFET固定式偏壓共源極放大電路

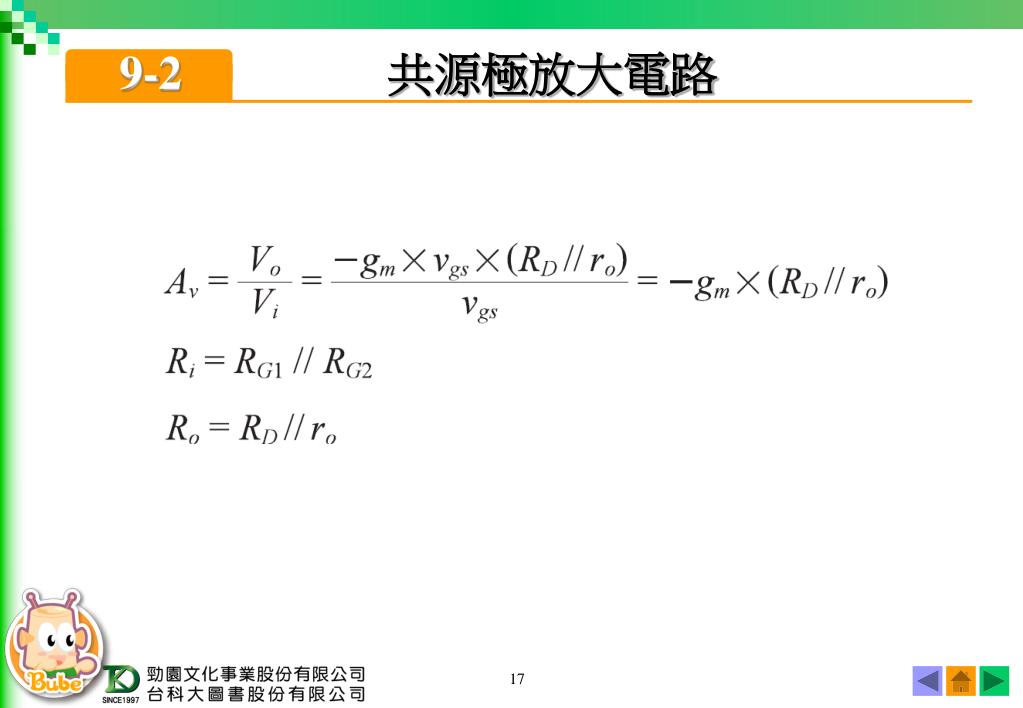

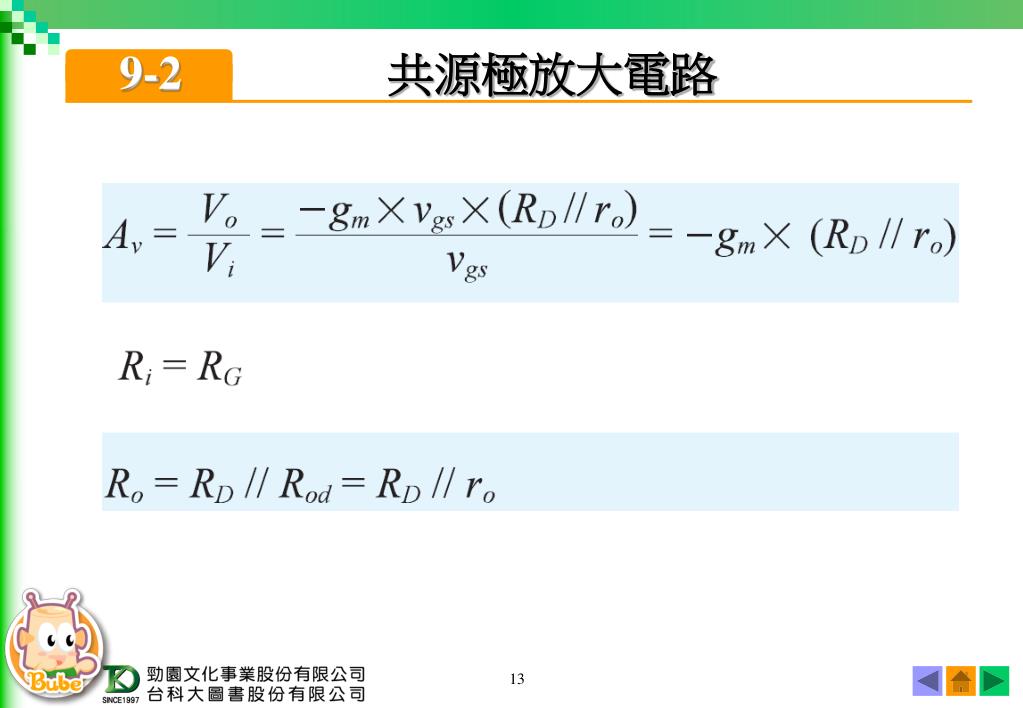

  13. 9-2 共源極放大電路

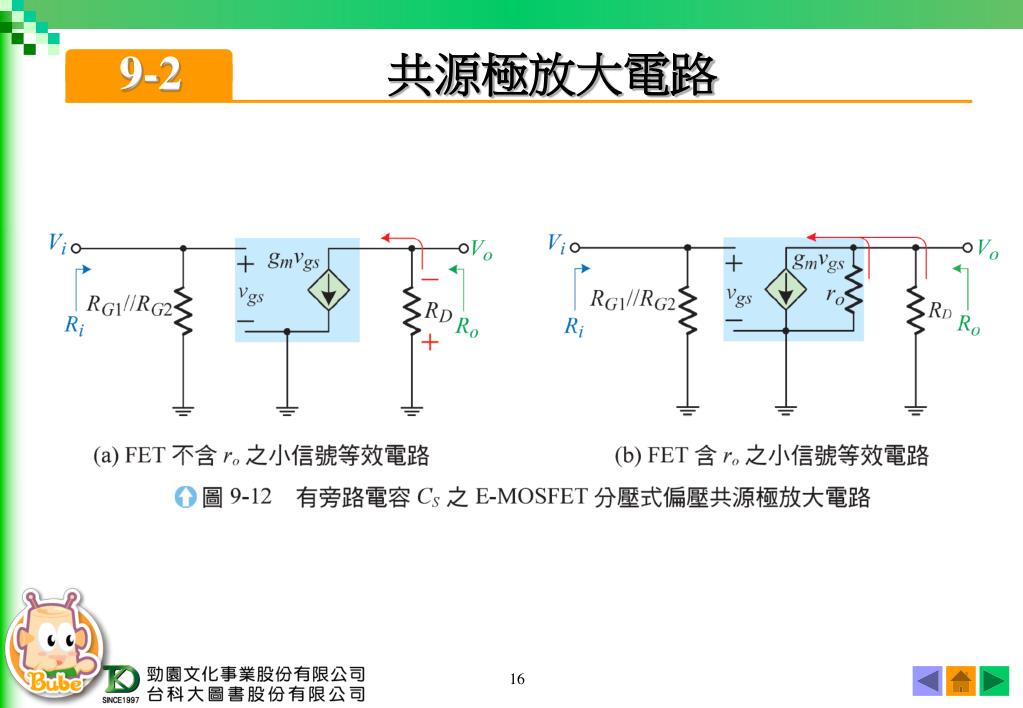

  14. 9-2 共源極放大電路 2.分壓式偏壓共源極放大電路 圖9-11　有旁路電容CS之E-MOSFET分壓式偏壓共源極放大電路

  15. 9-2 共源極放大電路

  16. 9-2 共源極放大電路

  17. 9-2 共源極放大電路

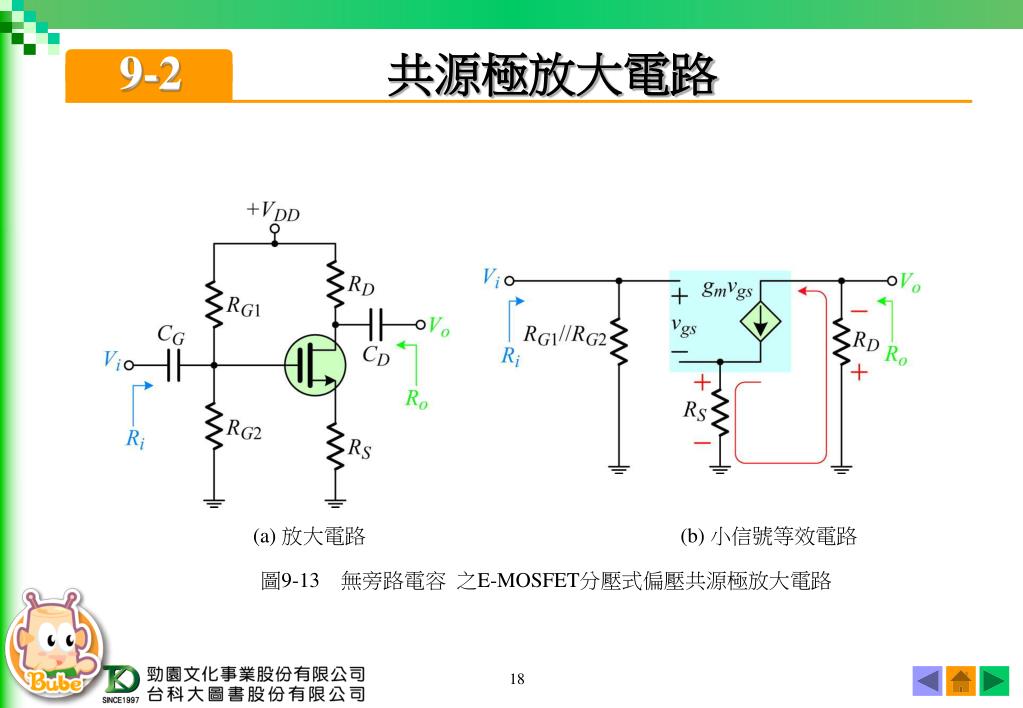

  18. 9-2 共源極放大電路 (a) 放大電路　　　　　　　　　　　　　　　(b) 小信號等效電路 圖9-13　無旁路電容 之E-MOSFET分壓式偏壓共源極放大電路

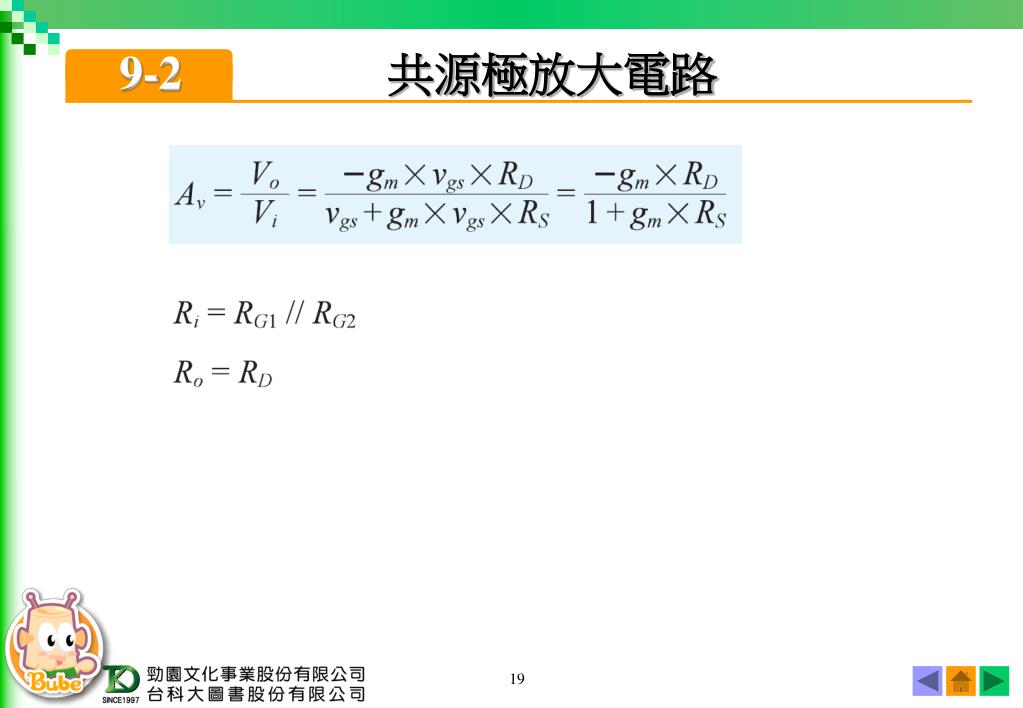

  19. 9-2 共源極放大電路

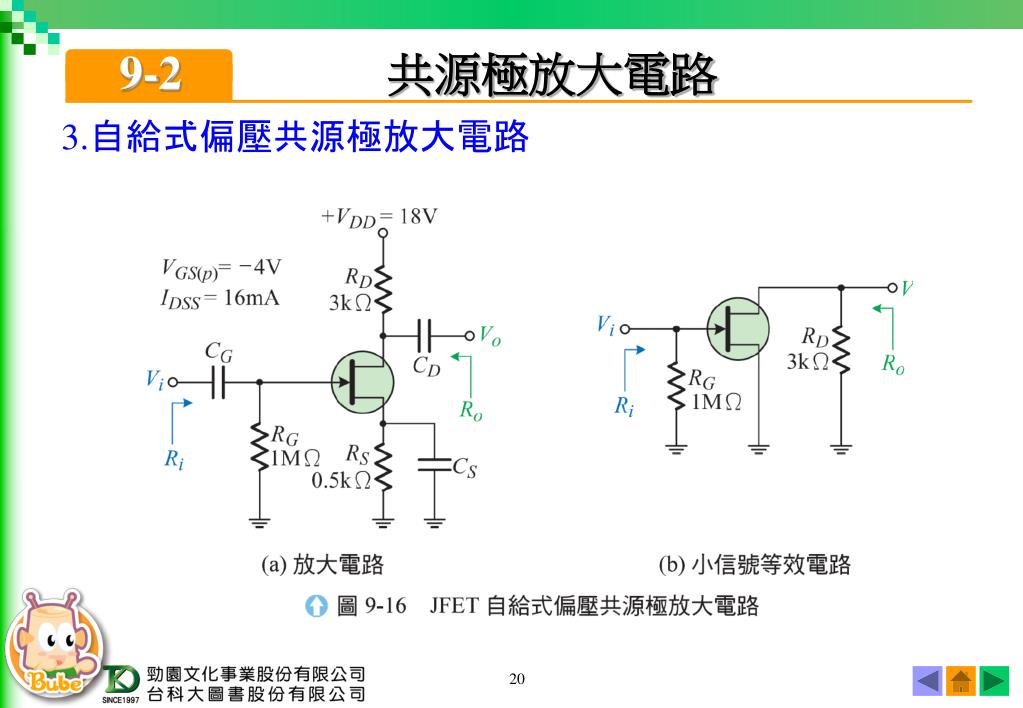

  20. 9-2 共源極放大電路 3.自給式偏壓共源極放大電路

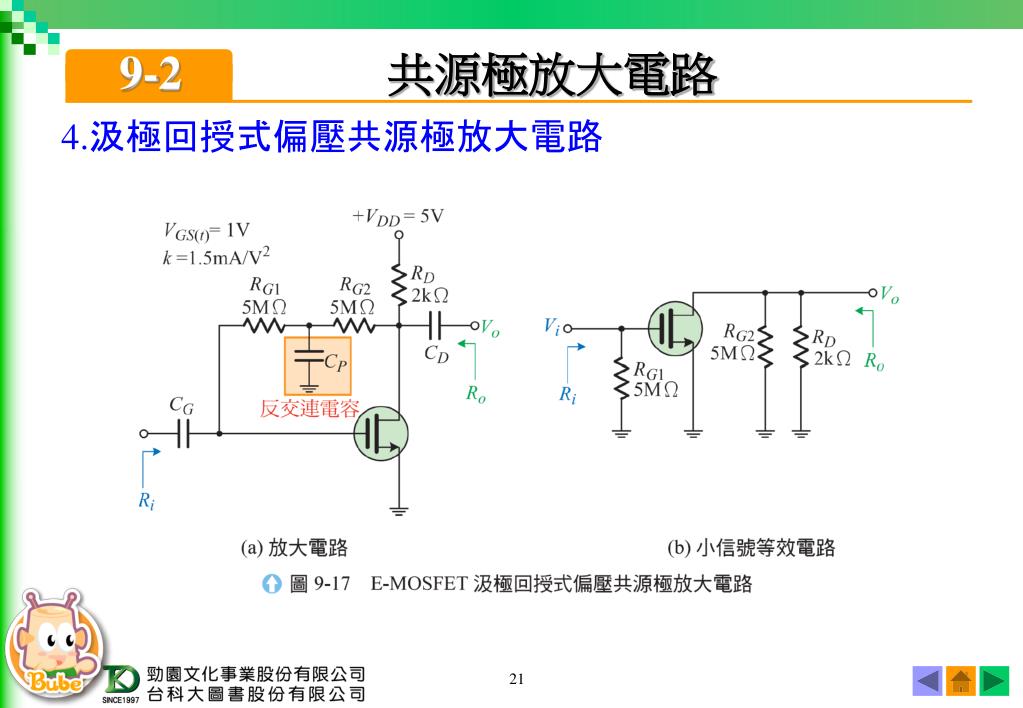

  21. 9-2 共源極放大電路 4.汲極回授式偏壓共源極放大電路

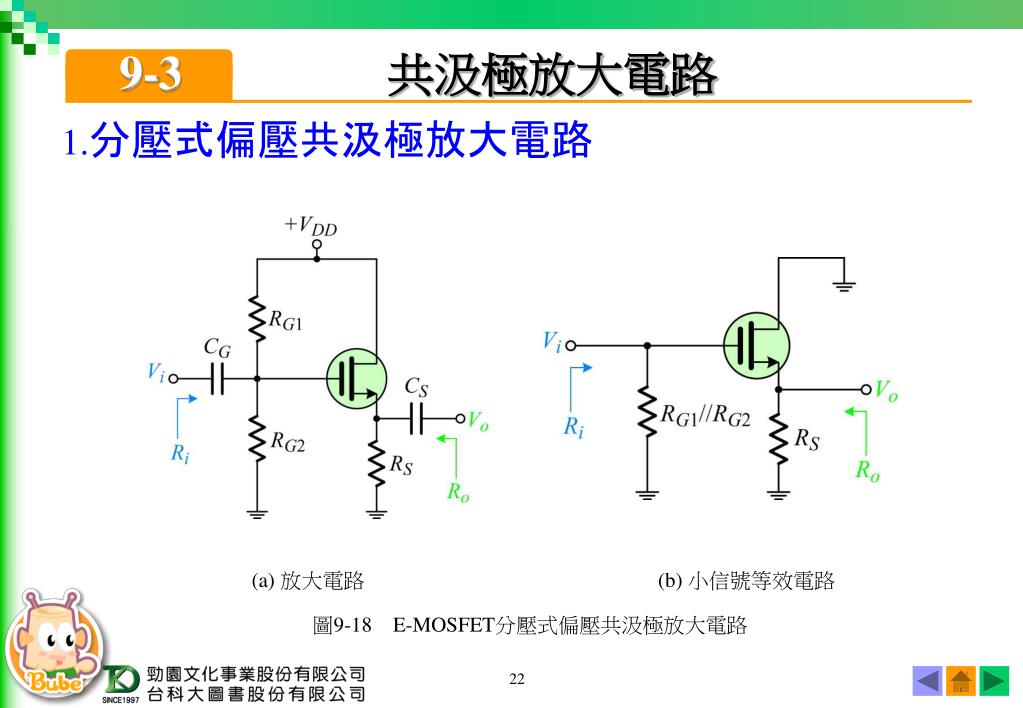

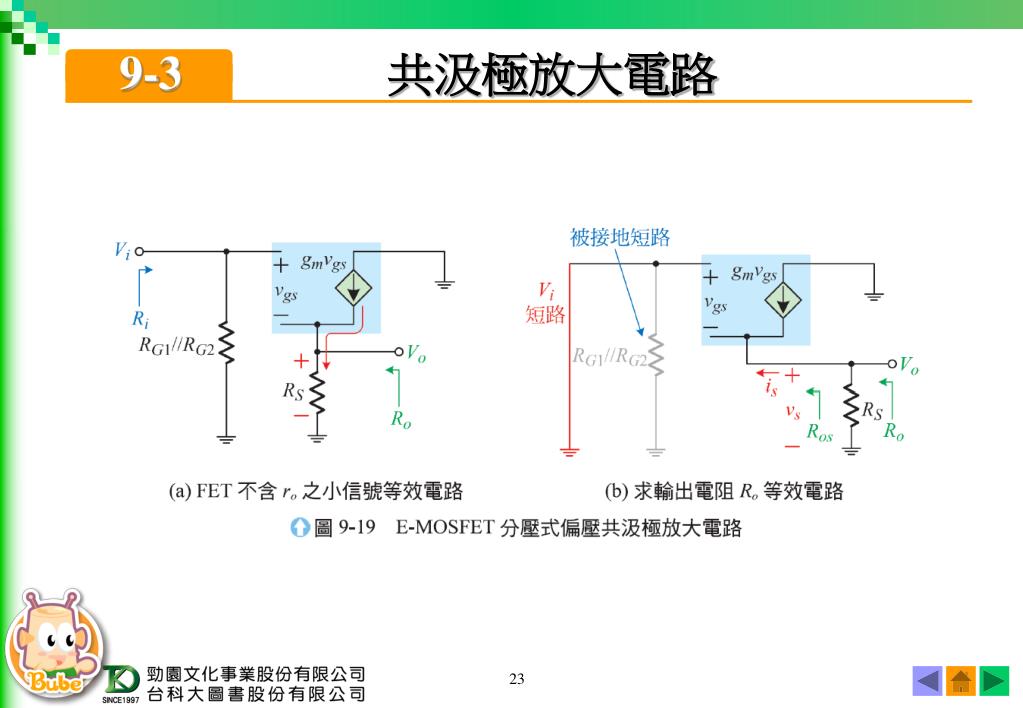

  22. 9-3 共汲極放大電路 1.分壓式偏壓共汲極放大電路 (a) 放大電路　　　　　　　　　　　　　　(b) 小信號等效電路 圖9-18E-MOSFET分壓式偏壓共汲極放大電路

  23. 9-3 共汲極放大電路

  24. 9-3 共汲極放大電路

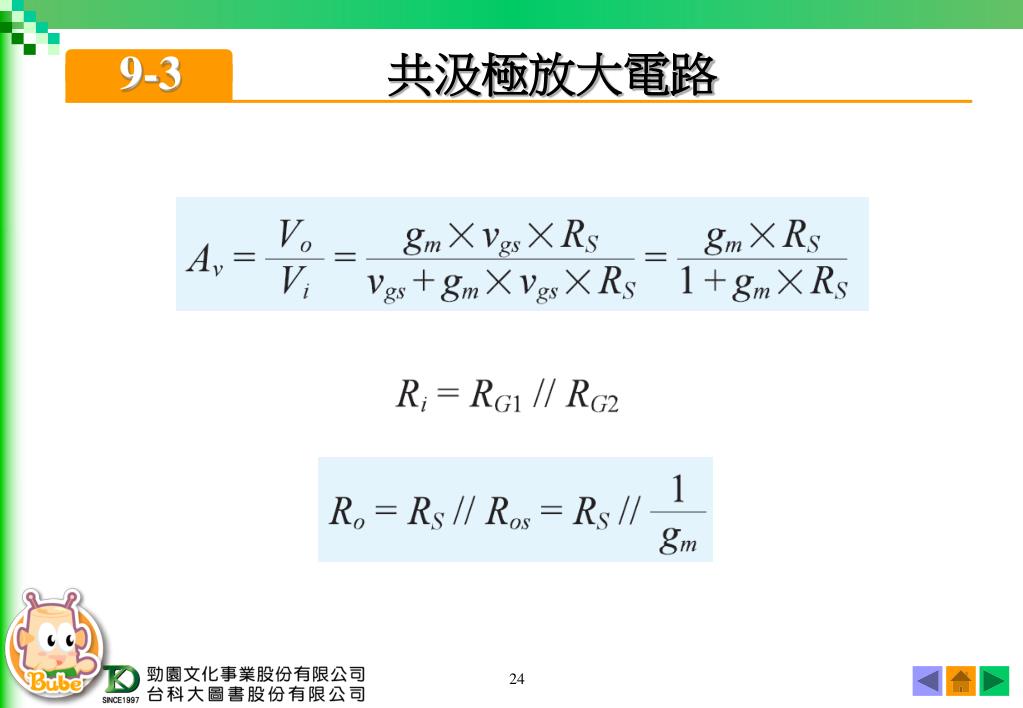

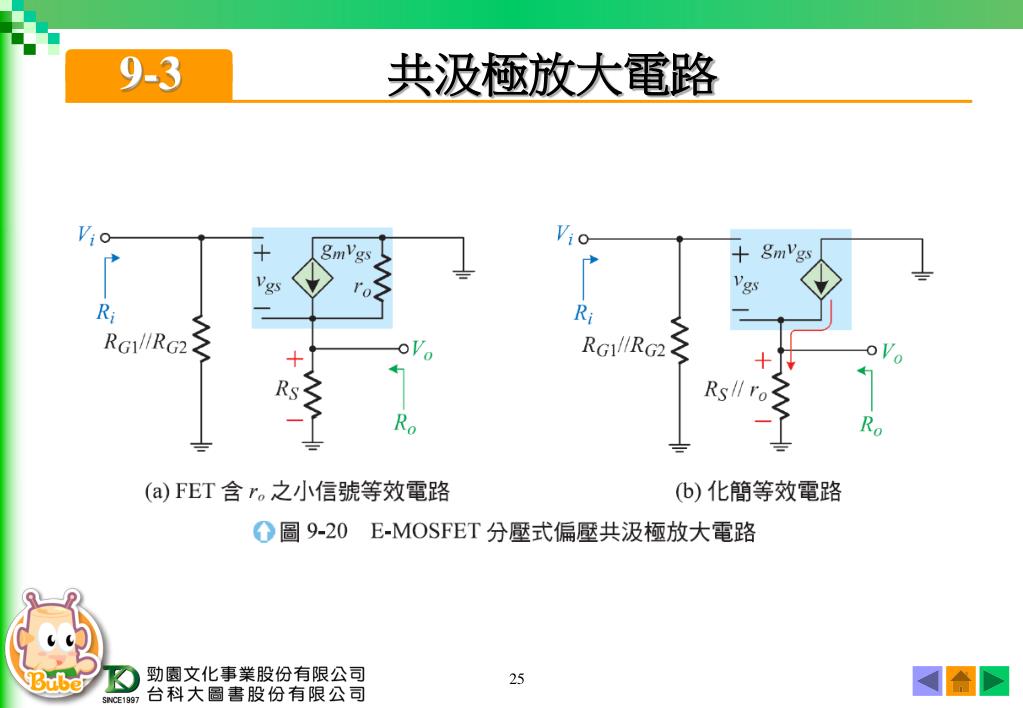

  25. 9-3 共汲極放大電路

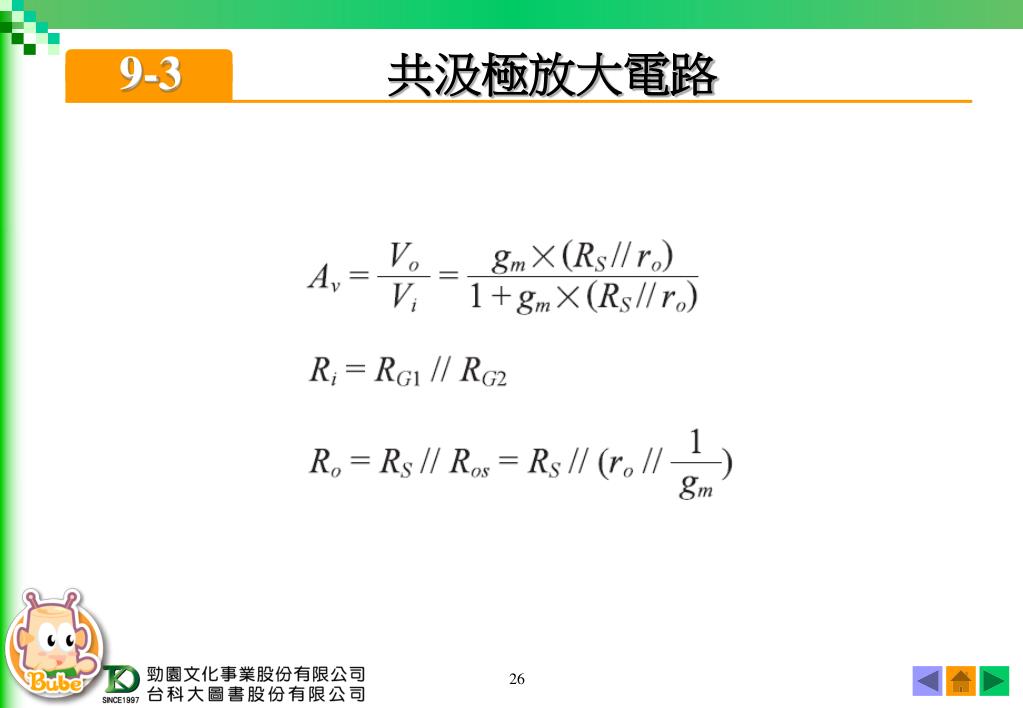

  26. 9-3 共汲極放大電路

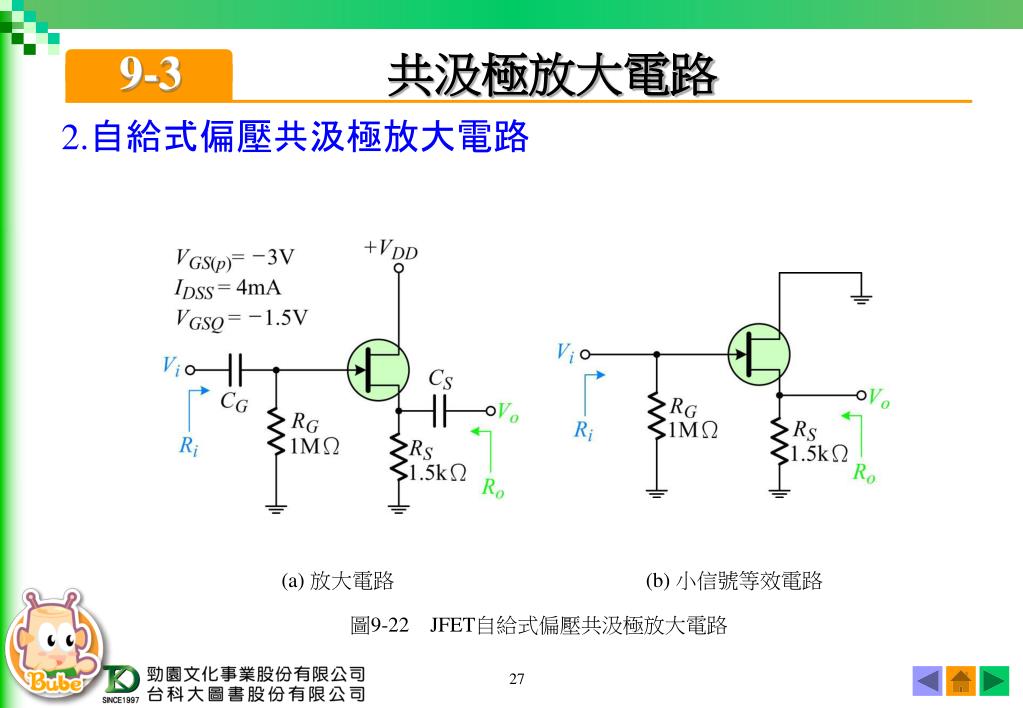

  27. 9-3 共汲極放大電路 2.自給式偏壓共汲極放大電路 (a) 放大電路　　　　　　　　　　　　(b) 小信號等效電路 圖9-22JFET自給式偏壓共汲極放大電路

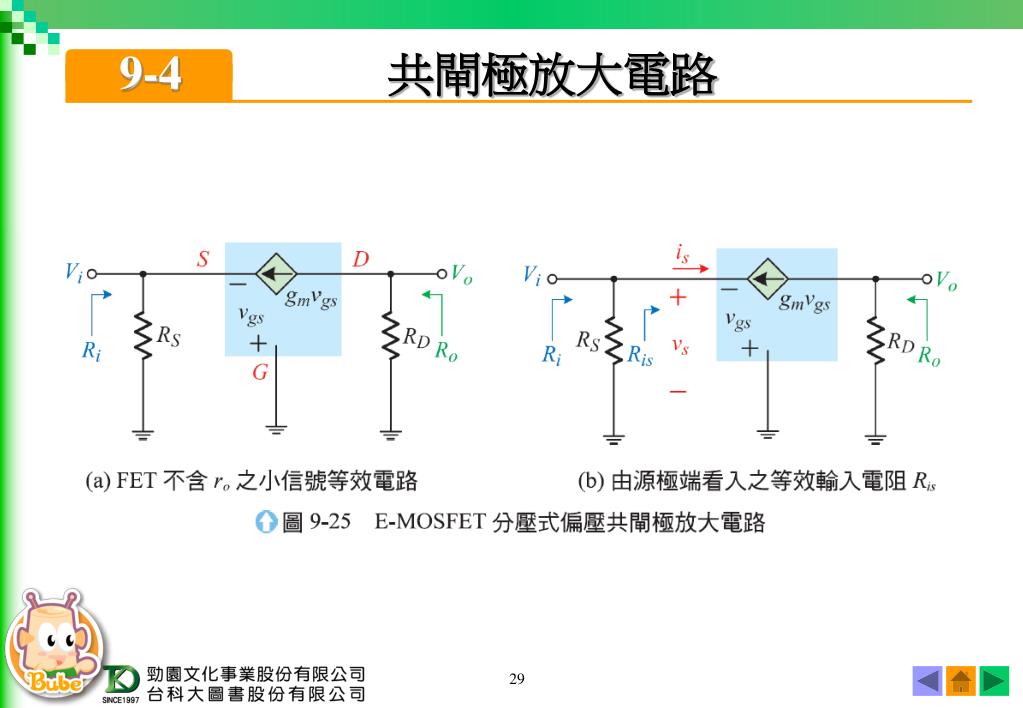

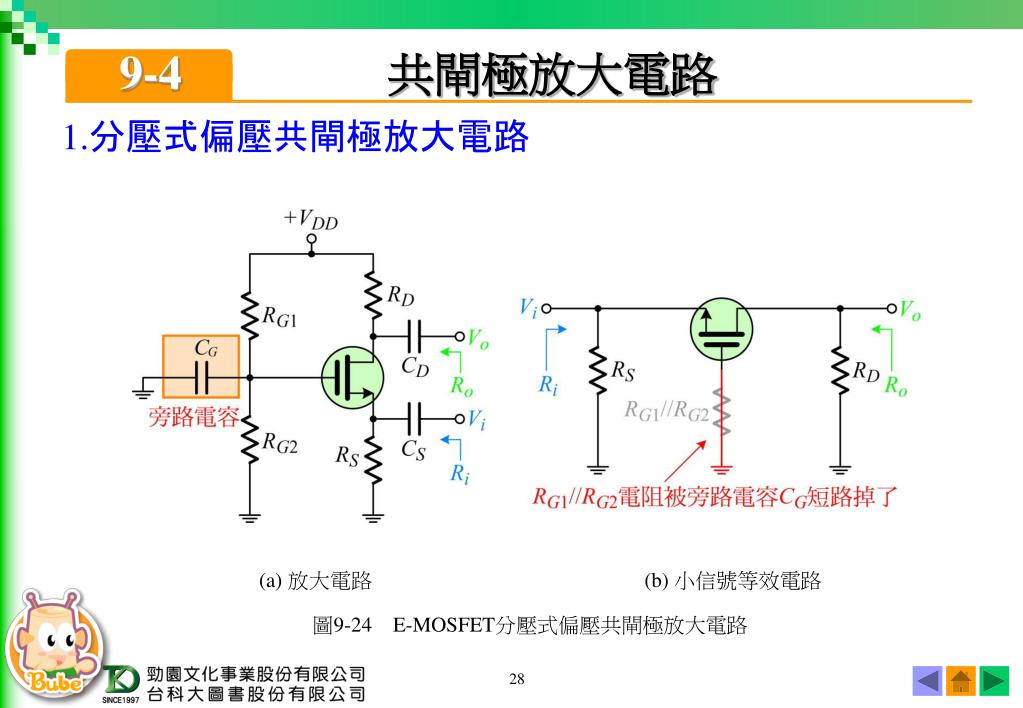

  28. 9-4 共閘極放大電路 1.分壓式偏壓共閘極放大電路 (a) 放大電路　　　　　　　　　　　　　(b) 小信號等效電路　 圖9-24E-MOSFET分壓式偏壓共閘極放大電路

  29. 9-4 共閘極放大電路

  30. 9-4 共閘極放大電路

  31. 9-5 FET及BJT串級放大電路之比較

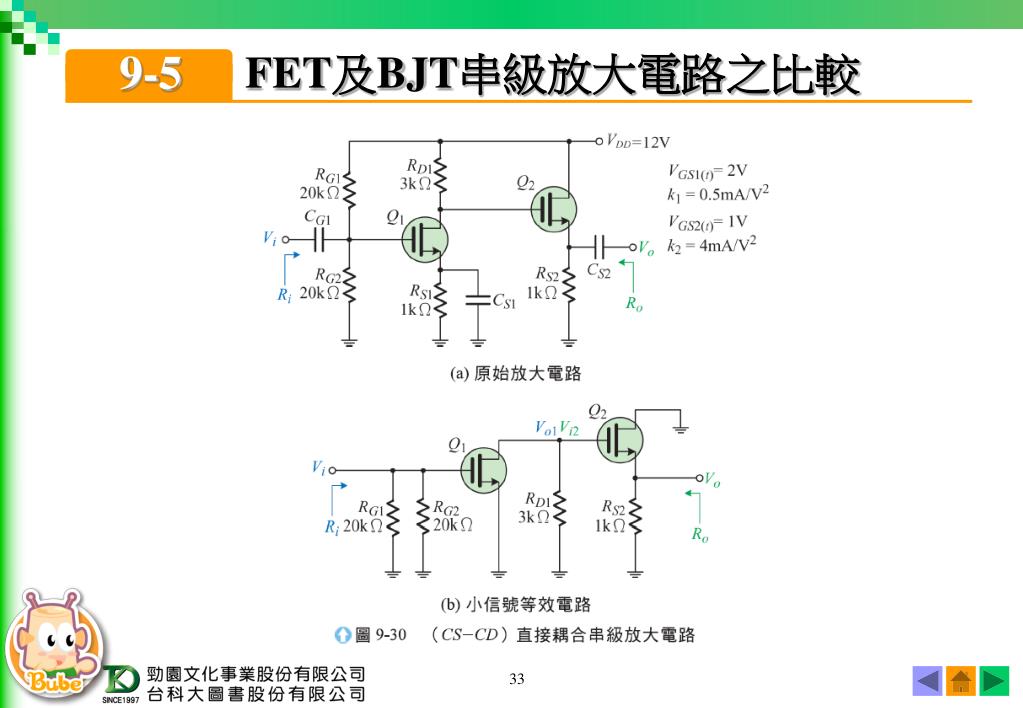

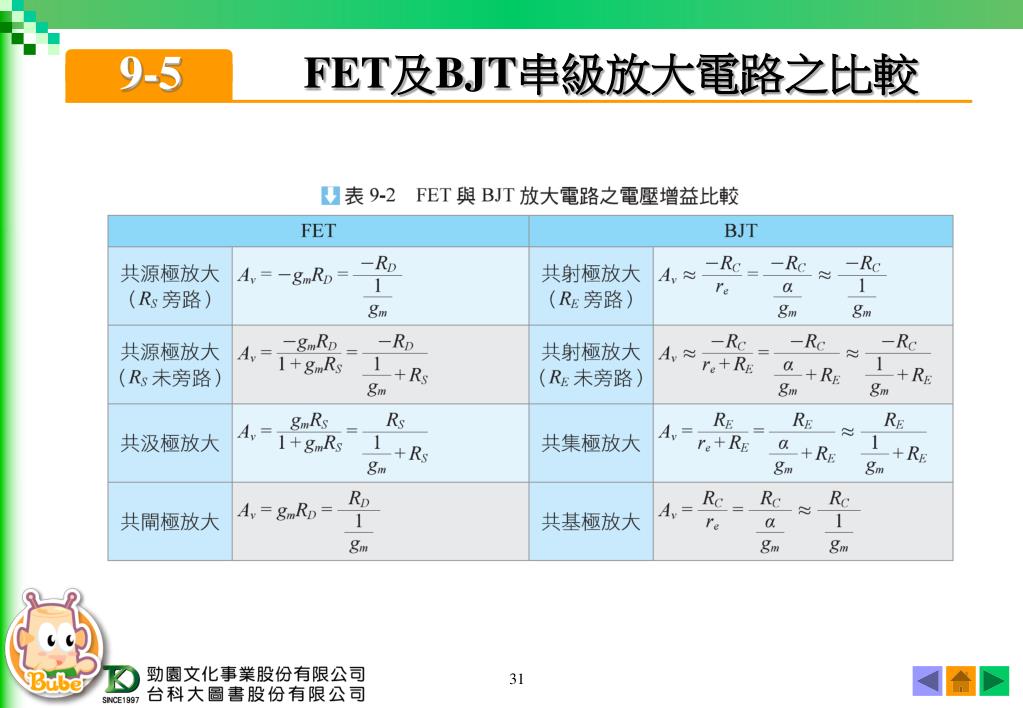

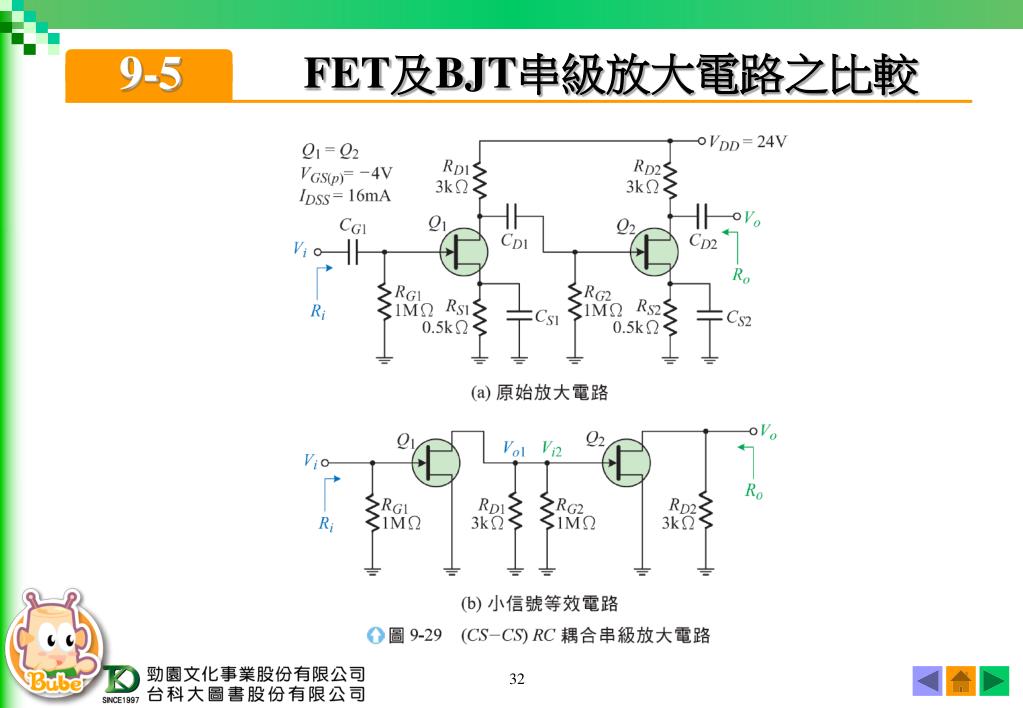

  32. 9-5 FET及BJT串級放大電路之比較

  33. 9-5 FET及BJT串級放大電路之比較
