Presentation Transcript

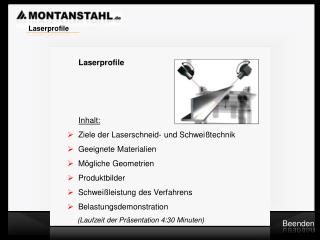

slide1

Laserprofile

Laserprofile

Beenden

  • Laserprofile
  • Inhalt:
  • Ziele der Laserschneid- und Schweißtechnik
  • Geeignete Materialien
  • Mögliche Geometrien
  • Produktbilder
  • Schweißleistung des Verfahrens
  • Belastungsdemonstration

(Laufzeit der Präsentation 4:30 Minuten)

slide2

Laserprofile

Laserprofile

Beenden

c

  • Ziele:
  • Profile aus Bau- und Edelstahl
  • Offene und geschlossene Geometrien
  • Gestaltung von Sondergeometrien / Sonderlängen
  • Scharfkantige Profile
  • Oberflächenbearbeitung
  • Kleinste Schweißnähte
  • Losgrößen von 1t – 1.500t
  • Kürzere Reaktionszeiten
  • Hybride aus Bau- und Edelstahl kombiniert
  • Erweiterte Anarbeitung am Profil
slide3

Laserprofile

Laserprofile

Beenden

  • Geeignete Materialien:
  • Beispiele Baustahl:
  • S235JR, S275J2, S355J2
  • Beispiele Edelstahl:

1.4016, 1.4301, 1.4307, 1.4401, 1.4404, 1.4571,

1.4539, 1.4828, 1.4845, 304/304L, 316/316L

  • Beispiele Duplex®- Stahl:

LDX 2101, 1.4162, 1.4362, 1.4462

slide4

Laserprofile

Laserprofile

Geometrische Möglichkeiten,…

Primär werden Profile mit rechtwinkelig zueinander angeordneten Materialstreifen verschweißt.

Der Schweißprozess bedingt das lichtdichte zusammenstellen der Materialien, da ohne Zusatzwerkstoff beide miteinander verschweißt werden.

Schneidet man die Materialien unter einem Winkel an und bekommt diese lichtdicht zusammengestellt, so sind grundsätzlich auch Profile mit Anstellwinkeln abseits der 90° möglich.

Beenden

slide5

Laserprofile

Laserprofile

Abmessungen geschlossener Profile

Breite : 30 mm - 500 mm

Höhe : 50 mm - 1.000 mm

Länge : 100 mm - 15.000 mm

Materialdicke : 3 mm - 40 mm

Durchgeschweißt bis : 10 mm

Lasernahtansicht (ca.) : Naht außen nicht sichtbar

Außenradien (ca.) : 0,5 mm

Werkstoffe : Baustahl & Edelstahl

Beenden

slide6

Laserprofile

Laserprofile

Beenden

Mögliche Schnittgeometrien: Kasten

slide7

Laserprofile

Laserprofile

Abmessungen

Breite B : 30 mm - 320 mm

Höhe H : 40 mm - 1.000 mm

Länge L : 100 mm - 15.000 mm

Materialdicke S : 3 mm - 40 mm

Durchgeschweißt bis : 20 mm

Lasernahtansicht (ca.) : 2 mm breit (bei L nachbearbeitet)

Außenradien (ca.) : 0,5 mm

Werkstoffe : Baustahl & Edelstahl

Beenden

slide8

Laserprofile

Laserprofile

Beenden

Mögliche Schnittgeometrien:L-Profil

slide9

Laserprofile

Laserprofile

Beenden

Mögliche Schnittgeometrien: H-Profil

slide10

Laserprofile

Laserprofile

Beenden

Mögliche Schnittgeometrien:T-Profil

slide11

Laserprofile

Laserprofile

Beenden

Mögliche Schnittgeometrien:T-Profil

slide12

Laserprofile

Laserprofile

Beenden

Mögliche Schnittgeometrien:T-Profil

slide13

Laserprofile

Laserprofile

Beenden

Mögliche Schnittgeometrien: Kasten

slide14

Laserprofile

Laserprofile

Beenden

Schweißleistung des Verfahrens

  • beidseitig geschweißt = 20 mm Durchdringung
  • einseitig geschweißt = 10 mm Durchdringung
  • Voraussetzung = geeignetes Material
slide15

Laserprofile

Laserprofile

Laser

Beenden

Mögliche Schnittgeometrien: Kasten

slide16

Laserprofile

Laserprofile

Beenden

  • Zulassung & Nachweise:
  • Bauzulassung nach DIN 18800-7
  • Ü-Zeichen
  • Zeugniss: 3.1
slide17

Laserprofile

Laserprofile

Beenden

  • Lieferzeiten:
  • Im Bereich „Service“ gibt es eine Tabelle mit der
  • Übersicht zu aktuellen Lieferzeiten.
  • Werksbesichtigung:

Im Bereich „Unternehmen“ gibt es virtuelle

Rundgänge mit Bildern aus den Produktionen

  • Referenzen:

Im Menü der Hauptseite gibt es die

Schaltfläche „Referenzen“ unter der Sie

Satellitenbilder und Photos der Projekte

vorfinden.

slide18

Laserprofile

Laserprofile

Beenden

  • ENDE
  • Bitte klicken Sie unten rechts auf „Beenden“ um

zurück zur Internetseite www.montanstahl.de zu

gelangen.
