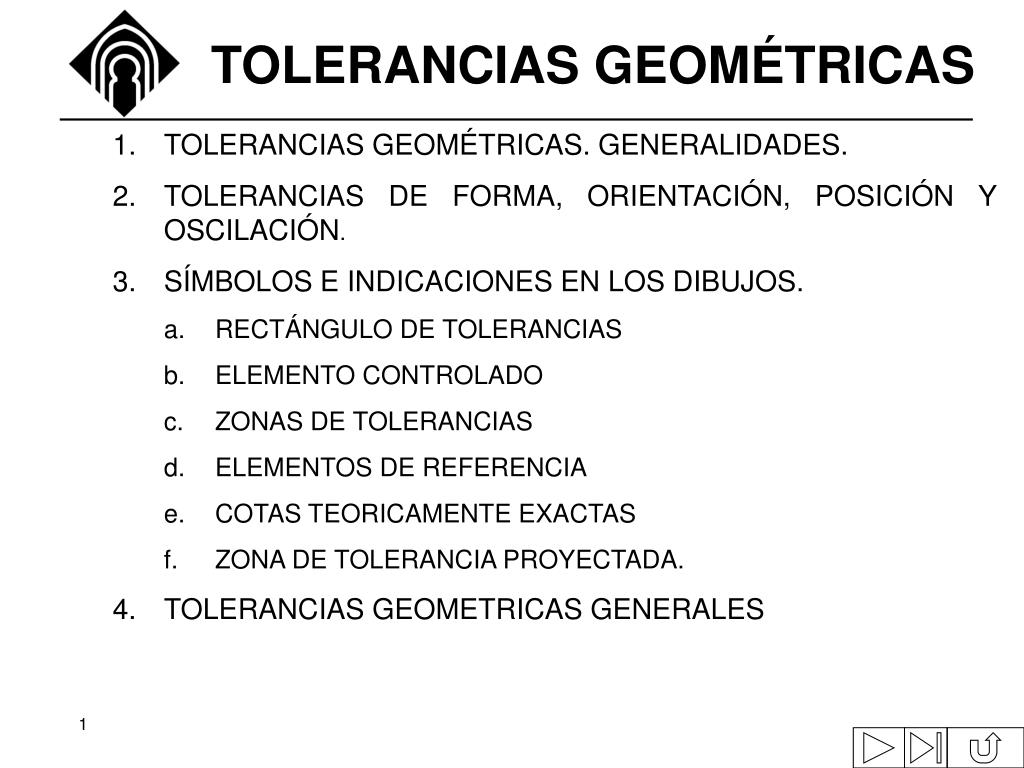

  1. TOLERANCIAS GEOMÉTRICAS • TOLERANCIAS GEOMÉTRICAS. GENERALIDADES. • TOLERANCIAS DE FORMA, ORIENTACIÓN, POSICIÓN Y OSCILACIÓN. • SÍMBOLOS E INDICACIONES EN LOS DIBUJOS. • RECTÁNGULO DE TOLERANCIAS • ELEMENTO CONTROLADO • ZONAS DE TOLERANCIAS • ELEMENTOS DE REFERENCIA • COTAS TEORICAMENTE EXACTAS • ZONA DE TOLERANCIA PROYECTADA. • TOLERANCIAS GEOMETRICAS GENERALES

  2. TOLERANCIAS GEOMETRICAS • En determinadas ocasiones, p.ej. mecanismos muy precisos la especificación de tolerancias dimensionales puede no ser suficiente para asegurar un correcto montaje y funcionamiento de los mecanismos. • Una pieza puede ser correcta desde un punto de vista dimensional (diámetros de las secciones dentro de tolerancia) y no ser apta para el montaje. • En la fabricación se producen irregularidades geométricas que pueden afectar a la forma posición y orientación de elementos constructivos de las piezas.

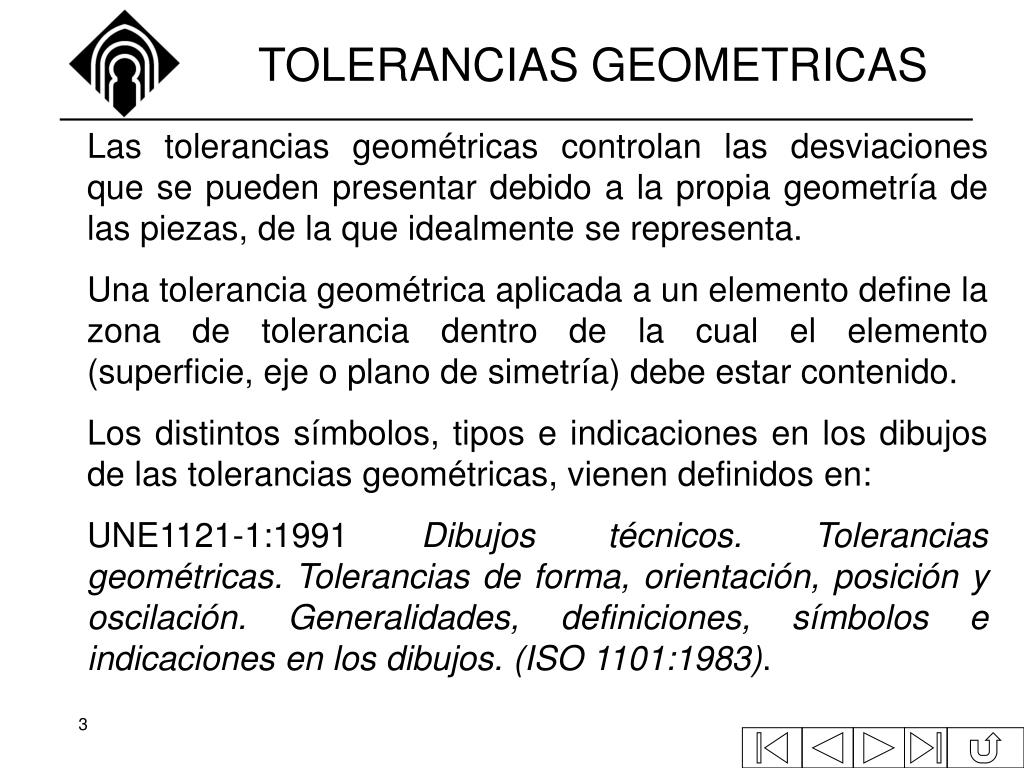

  3. TOLERANCIAS GEOMETRICAS • Las tolerancias geométricas controlan las desviaciones que se pueden presentar debido a la propia geometría de las piezas, de la que idealmente se representa. • Una tolerancia geométrica aplicada a un elemento define la zona de tolerancia dentro de la cual el elemento (superficie, eje o plano de simetría) debe estar contenido. • Los distintos símbolos, tipos e indicaciones en los dibujos de las tolerancias geométricas, vienen definidos en: • UNE1121-1:1991Dibujos técnicos.Tolerancias geométricas. Tolerancias de forma, orientación, posición y oscilación. Generalidades, definiciones, símbolos e indicaciones en los dibujos. (ISO 1101:1983).

  4. TOLERANCIAS DE FORMA, ORIENTACIÓN, POSICIÓN Y OSCILACIÓN Las tolerancias geométricas pueden ser: tolerancias de forma, de orientación, de posición y de oscilación. Las tolerancias de forma limitan las desviaciones de un elemento geométrico simple a partir de su forma teórica perfecta. Las tolerancias de orientación, situación y oscilación limitan las desviaciones relativas de orientación y/o situación entre dos o más elementos. La especificación de una tolerancia geométrica es siempre debida a exigencias de tipo funcional. Las características de las tolerancias geométricas se representan en planos por símbolos normalizados.

  5. SIMBOLOS DE LAS TOLERANCIAS GEOMETRICAS • Estos símbolos se clasifican según: • si los elementos son aislados • si los elementos están asociados

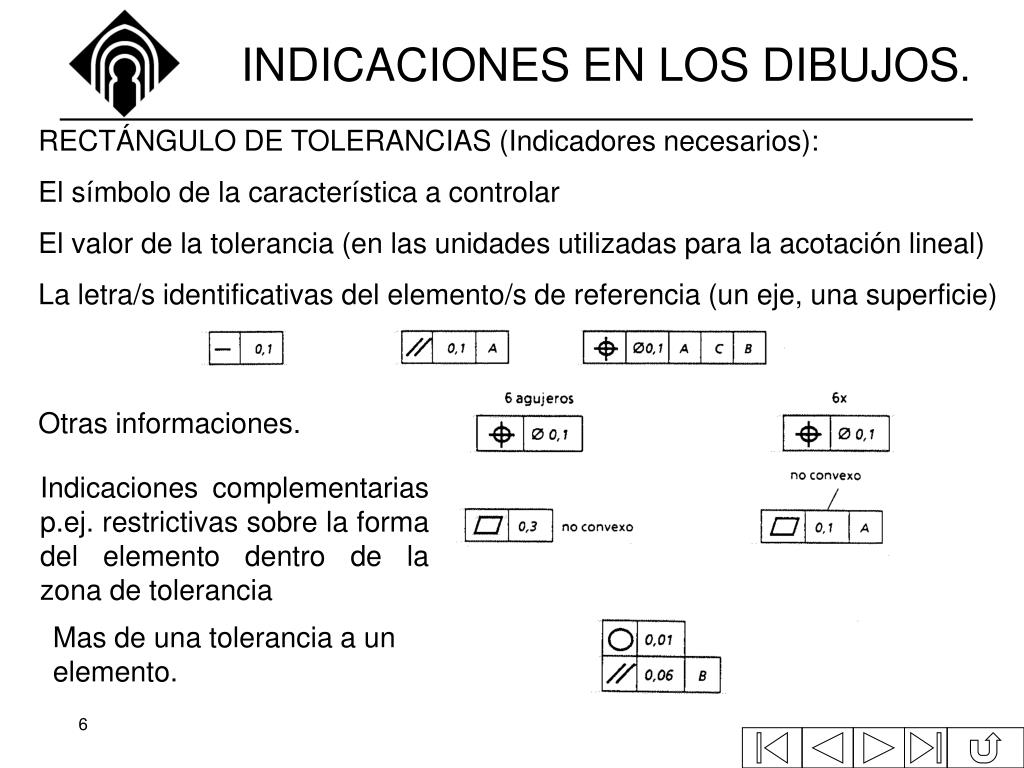

  6. INDICACIONES EN LOS DIBUJOS. RECTÁNGULO DE TOLERANCIAS (Indicadores necesarios): El símbolo de la característica a controlar El valor de la tolerancia (en las unidades utilizadas para la acotación lineal) La letra/s identificativas del elemento/s de referencia (un eje, una superficie) Otras informaciones. Indicaciones complementarias p.ej. restrictivas sobre la forma del elemento dentro de la zona de tolerancia Mas de una tolerancia a un elemento.

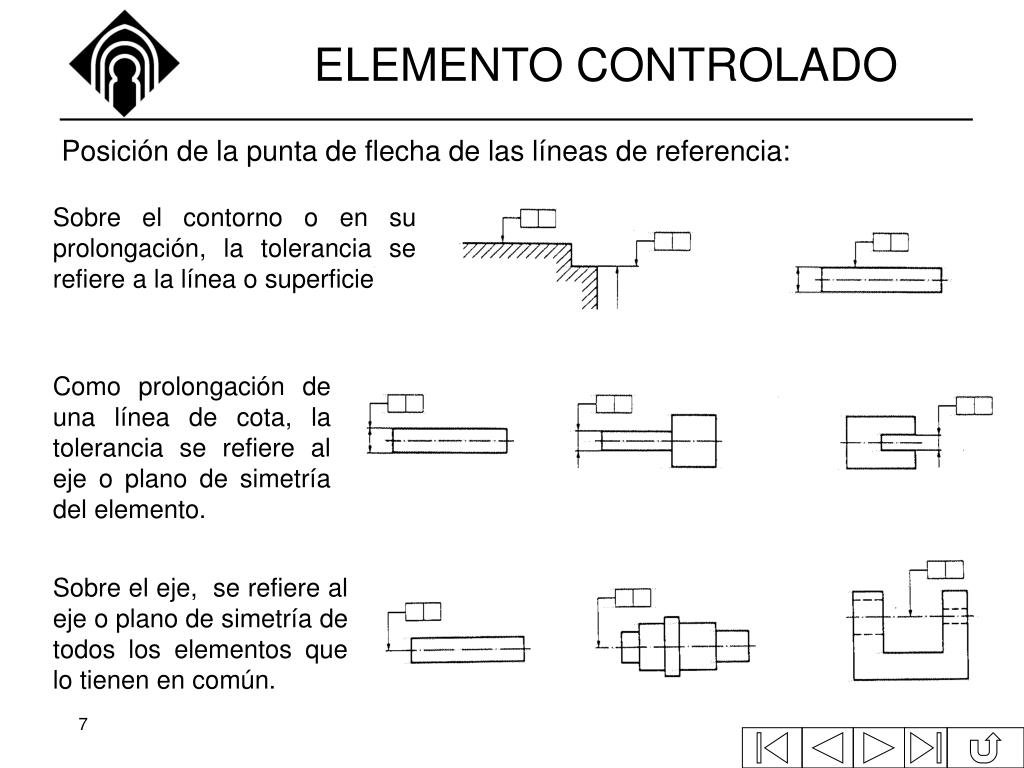

  7. ELEMENTO CONTROLADO Posición de la punta de flecha de las líneas de referencia: Sobre el contorno o en su prolongación, la tolerancia se refiere a la línea o superficie Como prolongación de una línea de cota, la tolerancia se refiere al eje o plano de simetría del elemento. Sobre el eje, se refiere al eje o plano de simetría de todos los elementos que lo tienen en común.

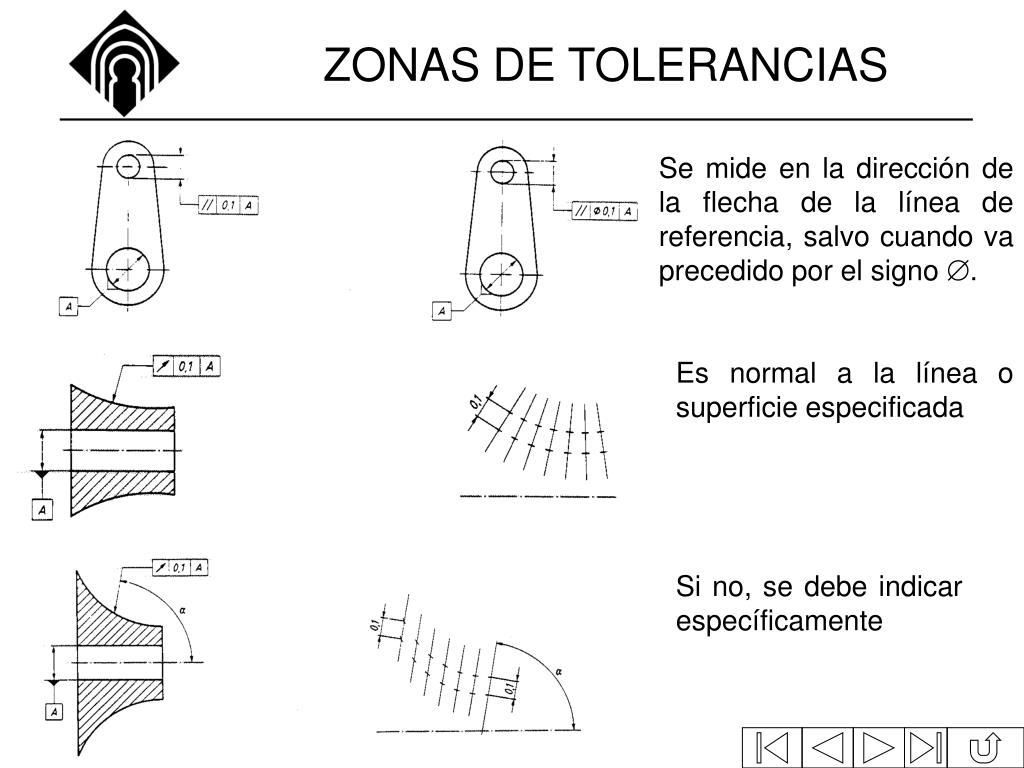

  8. ZONAS DE TOLERANCIAS Se mide en la dirección de la flecha de la línea de referencia, salvo cuando va precedido por el signo . Es normal a la línea o superficie especificada Si no, se debe indicar específicamente

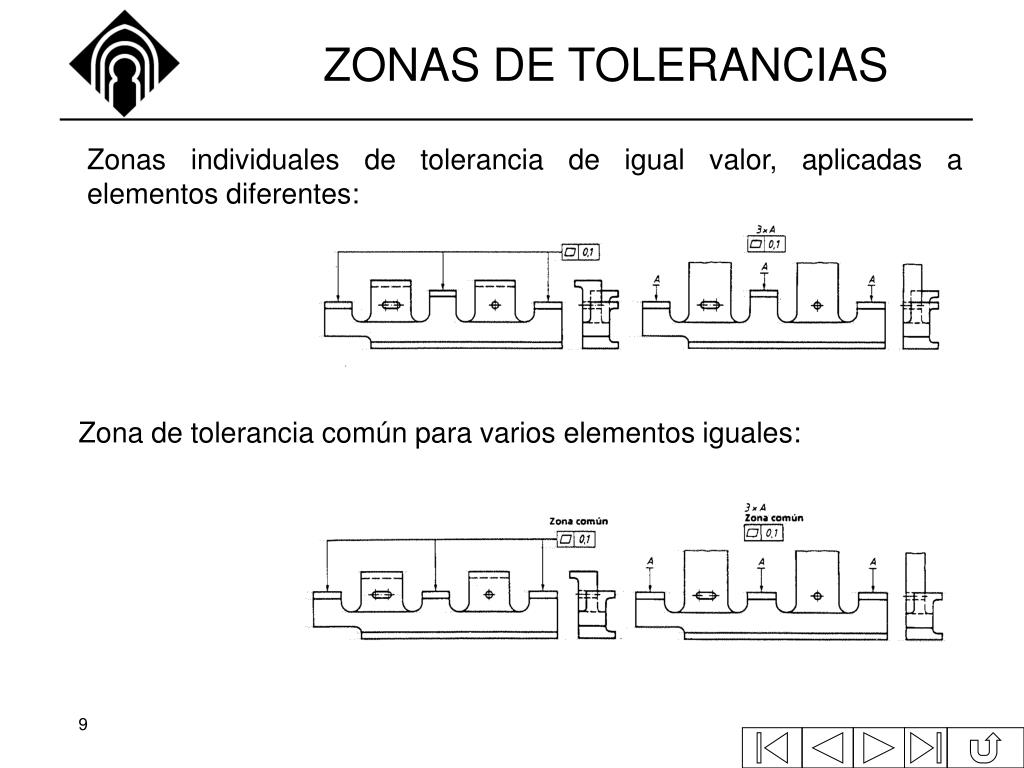

  9. ZONAS DE TOLERANCIAS Zonas individuales de tolerancia de igual valor, aplicadas a elementos diferentes: Zona de tolerancia común para varios elementos iguales:

  10. ELEMENTOS DE REFERENCIA Cuando el elemento a controlar se relacione con una referencia, ésta se indica generalmente con letras mayúsculas dentro de un recuadro. Posición del triángulo: Sobre el contorno del elemento o en su prolongación, cuando elemento de referencia es la línea o la propia superficie Como prolongación de una línea de cota, elemento de referencia se refiere al eje o plano de simetría del elemento. Sobre el eje, se refiere al eje o plano de simetría de todos los elementos que lo tienen en común.

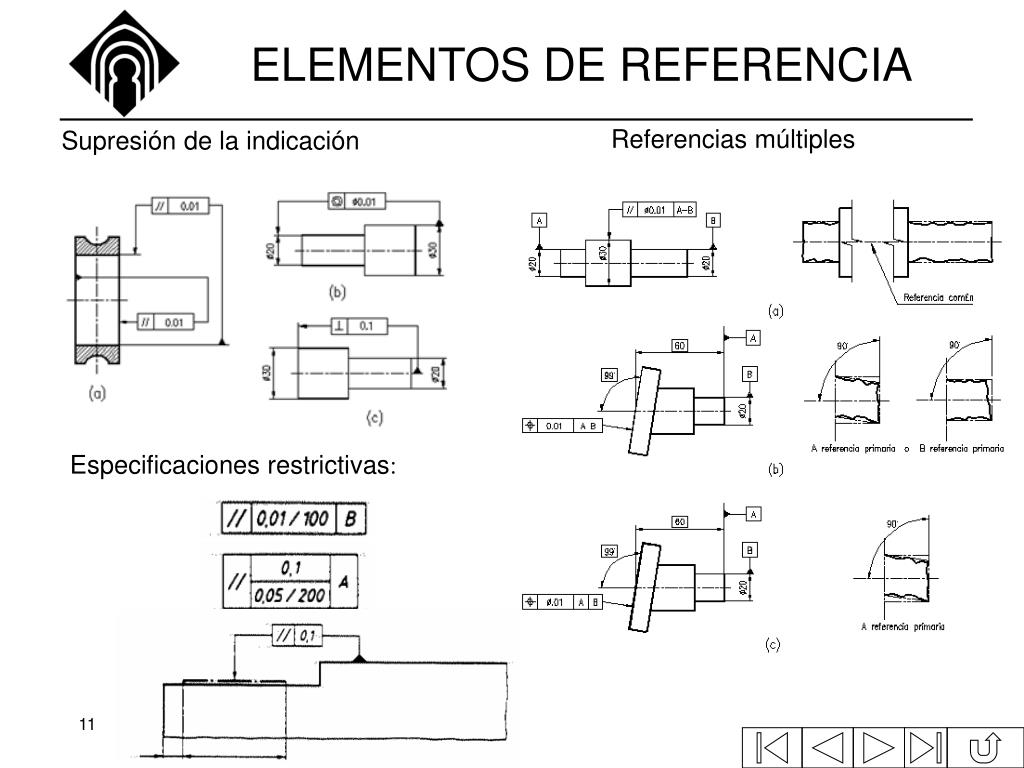

  11. ELEMENTOS DE REFERENCIA Referencias múltiples Supresión de la indicación Especificaciones restrictivas:

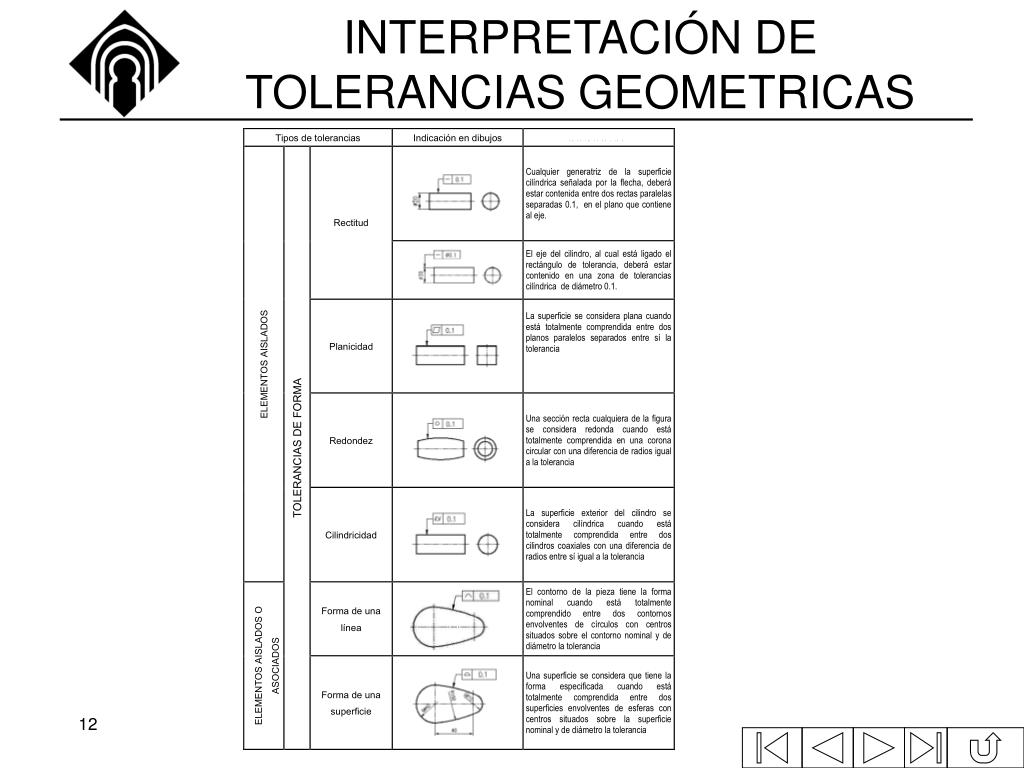

  12. INTERPRETACIÓN DE TOLERANCIAS GEOMETRICAS

  13. INTERPRETACIÓN DE TOLERANCIAS GEOMETRICAS

  14. SÍMBOLOS E INDICACIONES EN LOS DIBUJOS. COTAS TEÓRICAMENTE EXACTAS. Estas cotas sitúan las posiciones nominales de las zonas de tolerancia correspondientes a tolerancias de posición, forma de una línea u orientación. Las cotas teóricamente exactas y que, por lo tanto, no son objeto de tolerancias geométricas se colocan rodeadas de un recuadro. El recuadro se hace con línea fina. ZONA DE TOLERANCIA PROYECTADA: La indicación de zona de tolerancia proyectada se utiliza cuando una tolerancia de orientación o de situación no se aplica a un elemento en sí mismo, sino a una proyección exterior de él. La zona de tolerancia proyectada se debe especificar en dos lugares. La cota de situación de la zona de tolerancia proyectada depende de las dimensiones del elemento con el que va acoplar la pieza y es cota funcional.

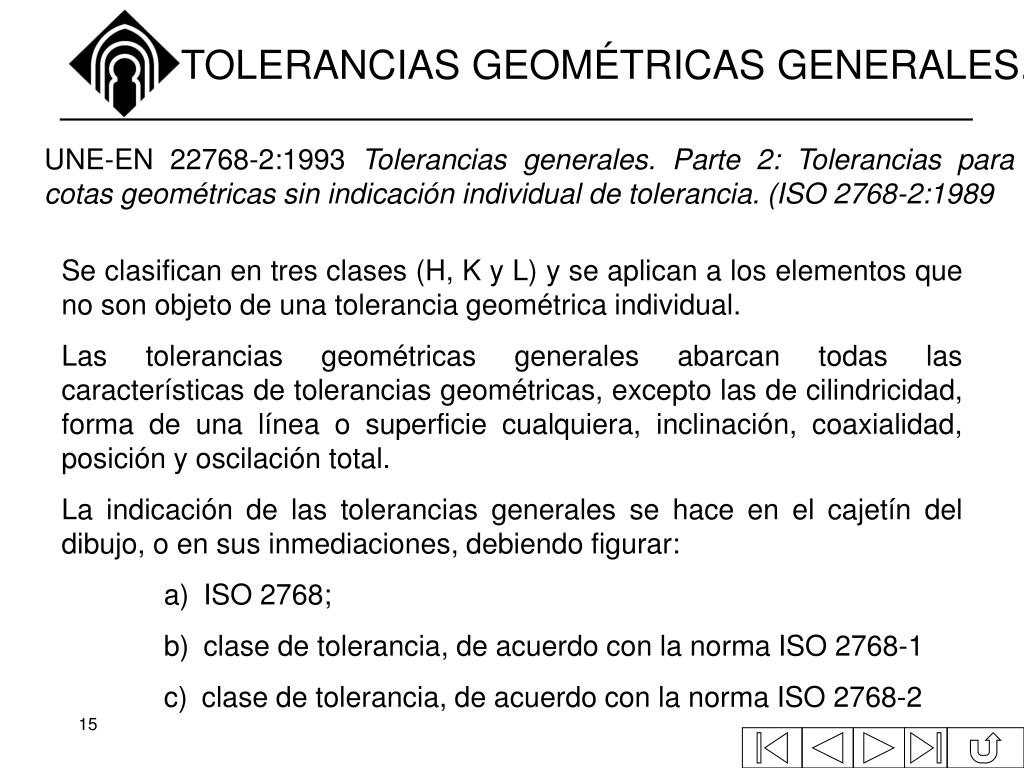

  15. TOLERANCIAS GEOMÉTRICAS GENERALES. UNE-EN 22768-2:1993 Tolerancias generales. Parte 2: Tolerancias para cotas geométricas sin indicación individual de tolerancia. (ISO 2768-2:1989 Se clasifican en tres clases (H, K y L) y se aplican a los elementos que no son objeto de una tolerancia geométrica individual. Las tolerancias geométricas generales abarcan todas las características de tolerancias geométricas, excepto las de cilindricidad, forma de una línea o superficie cualquiera, inclinación, coaxialidad, posición y oscilación total. La indicación de las tolerancias generales se hace en el cajetín del dibujo, o en sus inmediaciones, debiendo figurar: a)ISO 2768; b)clase de tolerancia, de acuerdo con la norma ISO 2768-1 c)clase de tolerancia, de acuerdo con la norma ISO 2768-2

  16. TOLERANCIAS GEOMÉTRICAS GENERALES.

  17. TOLERANCIAS GEOMÉTRICAS GENERALES.
