  1. GPS Mis see on ja kuidas töötab

  2. GPS • Global Positioning System – Ülemaailmne Asukohamääramise Süsteem, Globaalne PunktiSeire, kohtmäärangusüsteem (A.Reintam) • Arenes välja raadiolokatsioonist • Kättesaadav kõikjal • Universaalne • Keerukas • Kuulub USA Kaitseministeeriumile

  3. 24 satelliiti Jälgimis-jaam Peamine kontroll-keskus Maapealsed antennid GPSi komponendid Kosmosesegment Kontrollsegment Kasutajasegment

  4. Kosmosesegment • Kõrgus maapinnast 20 000 km • Tiirlemisperiood 12 h • Orbiidi kalle 55° • Ülitäpsed aatomkellad • Kahesageduslikud saatjad: üldkasutatav ja militaarsagedus

  5. Kontrollsegment • Jälgib pidevalt süsteemi • Juhib satelliitide tööd • Viib läbi hooldustöid • Vastavalt vajadusele paigutab ümber satelliite orbiidil • Lülitab sisse häiringu

  6. Kasutajasegment • Võtab vastu satelliitidelt saadetava info • Arvutab selle alusel oma asukoha • Suurim täpsuse mõjutamise võimalus • Naviger – vastuvõttur

  7. Naviger • Asukoha määramine eeldab signaali vastuvõttu ja arvutusi • Naviger – (D)GPS vastuvõttur – mobiilne seade asukoha määramiseks • Enamasti kompaktne seade • Tihti sisaldab andmebaase, mille sisu saab muuta

  8. Kuidas GPS töötab • Satelliit teatab edastatavas signaalis lähetamise täpse aja ja enda kohta käivad parameetrid • Vastuvõttur mõõdab signaali saatmise ja selle vastuvõtmise vahelise ajavahemiku. • Saadud tulemuse korrutamisel valguse kiirusega saamegi kauguse satelliidist • Edasi leitakse kõigi nähtavate satelliitide kauguste järgi oma asukoht sfääri pinnal.

  9. Peamised vea allikad • Ionosfäär • Satelliidi orbiidi hälve • Satelliidi kella ebatäpsus • Peegeldused ümbritsevailt objektidelt • Satelliitide ebasobiv asend taevavõlvil ehk PDOP • Mõõtmisel tehtud vead vastuvõtturi käsitsemisel

  10. Mõningaid vigu saab parandada Selleks on loodud DGPS. Arvestab: • Ionosfääri mõju • Kella ebatäpsust • Kõrvalekallet ettenähtud orbiidist • Signaali tahtlikke moonutusi GPSi täpsus on suurusjärgus 10 m, peale korrigeerimist suureneb täpsus paari-kümne sentimeetrini

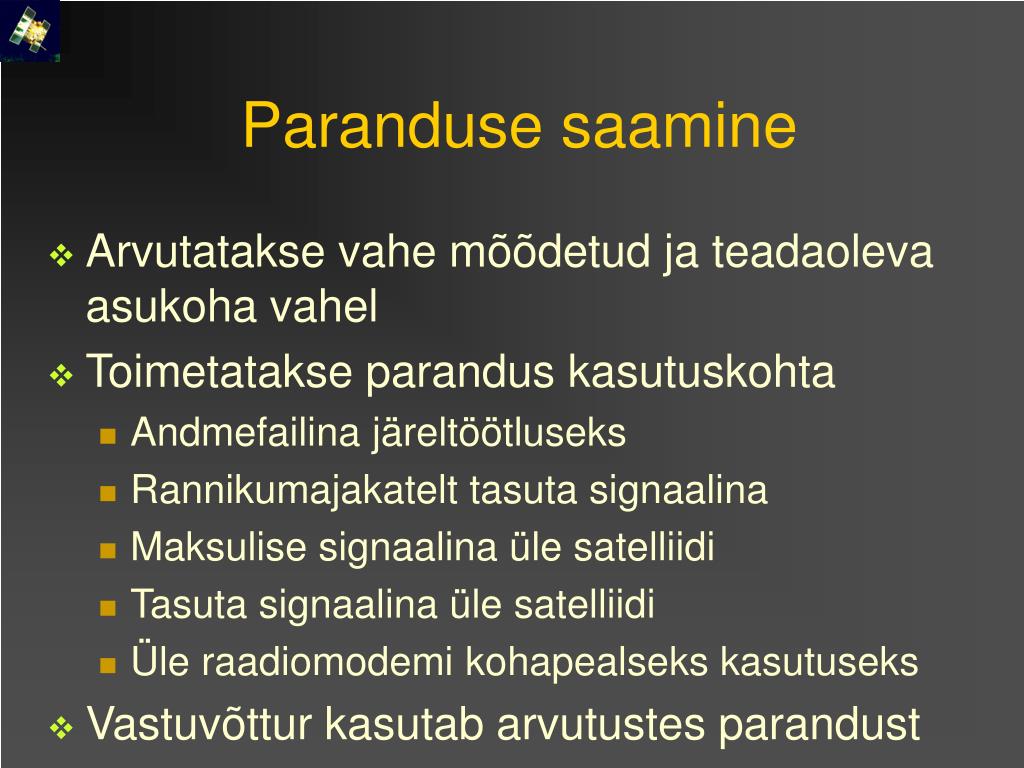

  11. Paranduse saamine • Arvutatakse vahe mõõdetud ja teadaoleva asukoha vahel • Toimetatakse parandus kasutuskohta • Andmefailina järeltöötluseks • Rannikumajakatelt tasuta signaalina • Maksulise signaalina üle satelliidi • Tasuta signaalina üle satelliidi • Üle raadiomodemi kohapealseks kasutuseks • Vastuvõttur kasutab arvutustes parandust

  12. GPSi rakendused • Geodeesia • Andmete sidumine konkreetse asukohaga – ruumiandmebaasid – GIS • Seadmete ja masinate jälgimine reaalajas, nende teekonna ja huvipakkuvate parameetrite salvestamine • Orienteerumine ja navigeerimine

  13. Koordinaadid • Ristkoordinaadid • WGS84: • Kraadid ° minutid ´´ sekundid ´ • Kraadid ° minutid,minutid ´´ • Kraadid,kraadid ° • Eesti alal: • Idapikkus (E) • Põhjalaius (N) • Eestis on kehtestatud meetril põhinev koordinaatsüsteem L-EST97 • Koordinaatide alguspunkt on Põhja-Lätis • Kuju: • X: 6 xxx xxx • Y: xxx xxx

  14. Naviger katsetöös • Katsete mahamärkimine • Objektide leidmise hõlbustamine • Andmebaaside kaasaskandmine ja täiendamine • Pikkuse ja laiuse määramine • Täpne aeg (UTC) • Kiiruse mõõtmine

  15. Tänan kuulamast!

  16. Kontrollsegment

  17. Pseudoulatus

  18. Täpsuse hajuvus • Parima tulemuse saab, kui 4 satelliiti paiknevad võrdselt taevas: 1 seniidis ja 3 horisondi kohal võrdsete vahedega • Halvim on 4 pea kohal paiknevat satelliiti või satelliitide paiknemine reas

  19. DGPS
