  1. Válvulas Gabriela Ortiz. Alejandro Rojas. Curso de Hidráulica I INA - CTPH

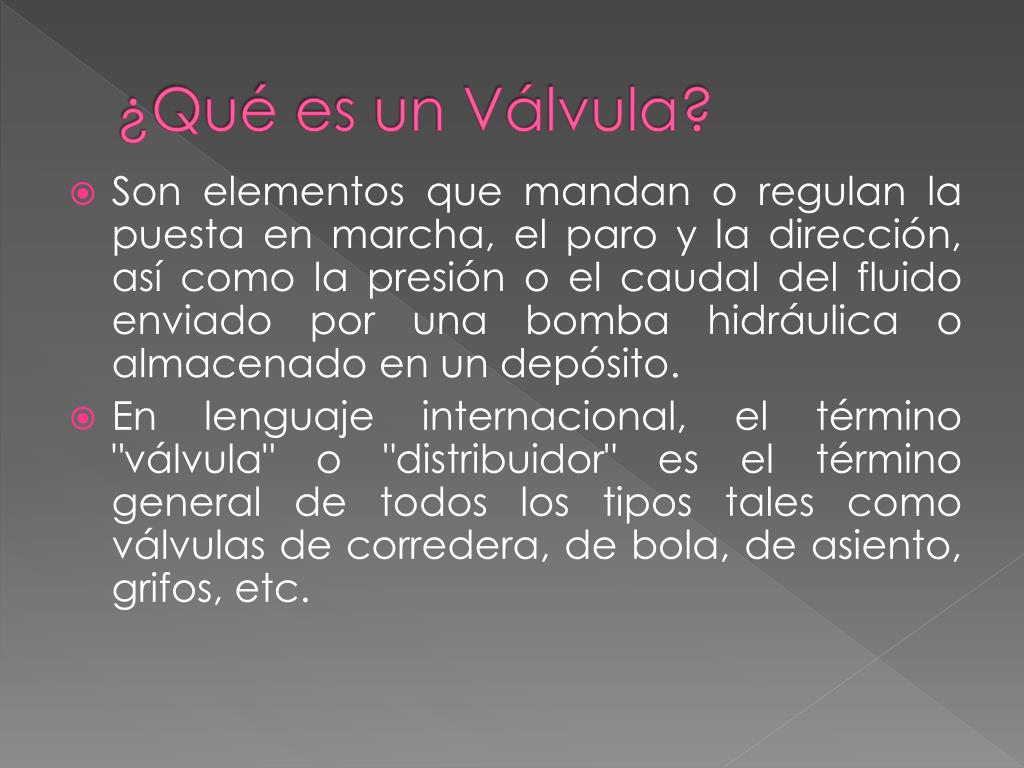

  2. ¿Qué es un Válvula? • Son elementos que mandan o regulan la puesta en marcha, el paro y la dirección, así como la presión o el caudal del fluido enviado por una bomba hidráulica o almacenado en un depósito. • En lenguaje internacional, el término "válvula" o "distribuidor" es el término general de todos los tipos tales como válvulas de corredera, de bola, de asiento, grifos, etc.

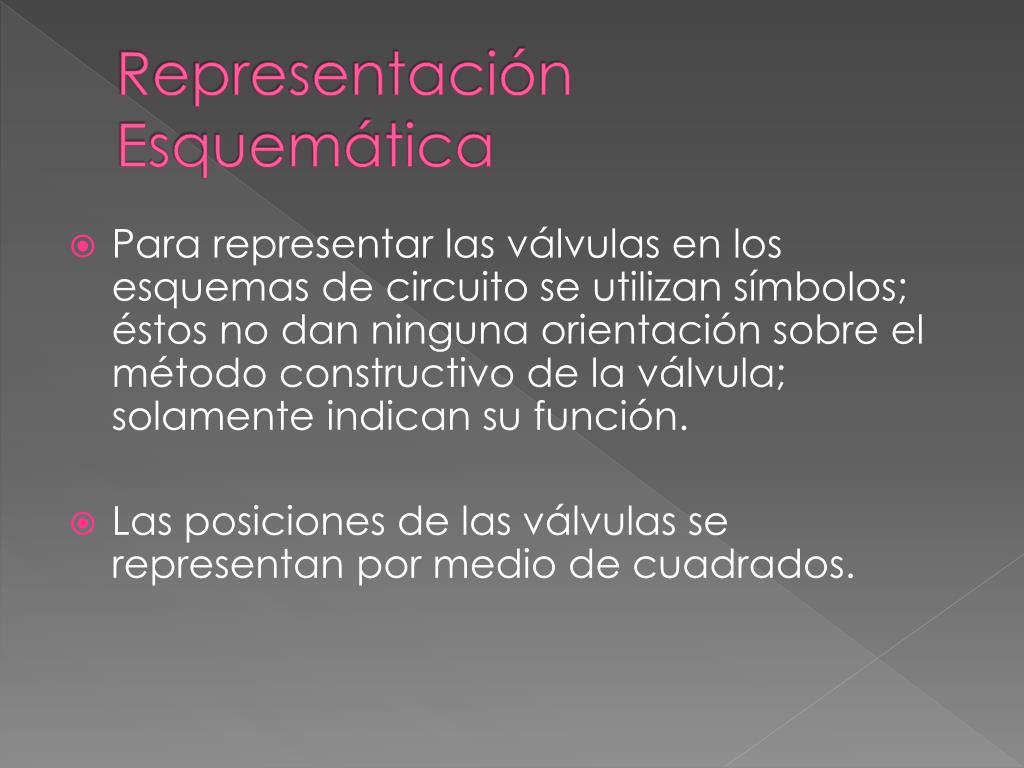

  3. Representación Esquemática • Para representar las válvulas en los esquemas de circuito se utilizan símbolos; éstos no dan ninguna orientación sobre el método constructivo de la válvula; solamente indican su función. • Las posiciones de las válvulas se representan por medio de cuadrados.

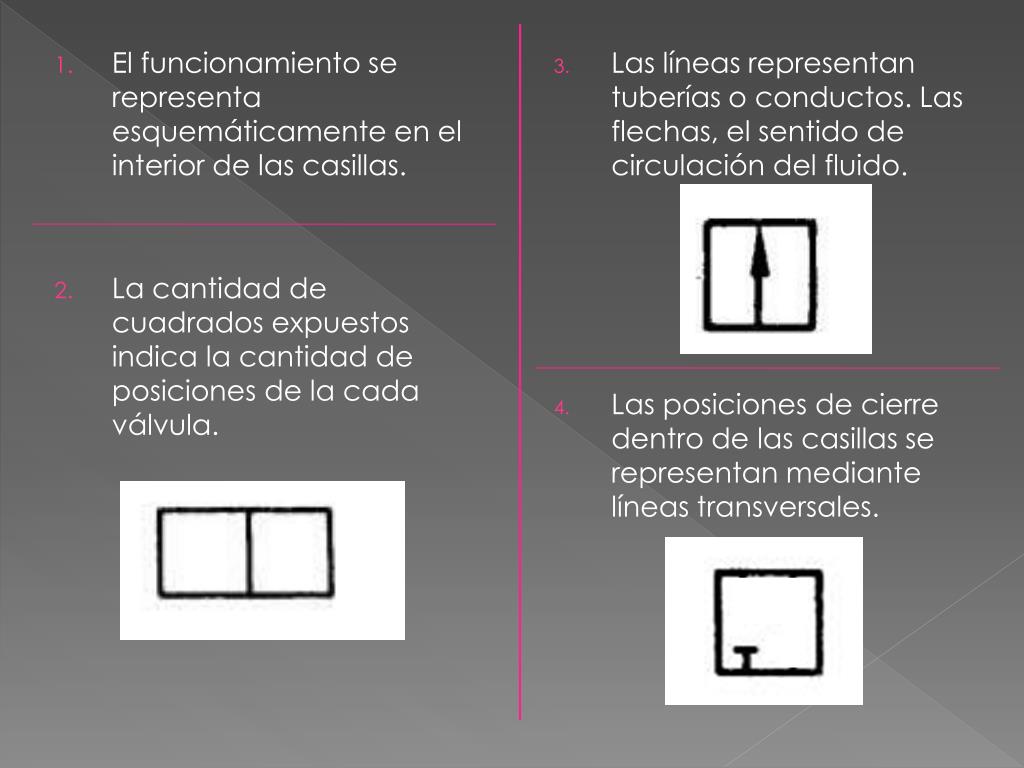

  4. Las líneas representan tuberías o conductos. Las flechas, el sentido de circulación del fluido. • Las posiciones de cierre dentro de las casillas se representan mediante líneas transversales. • El funcionamiento se representa esquemáticamente en el interior de las casillas. • La cantidad de cuadrados expuestos indica la cantidad de posiciones de la cada válvula.

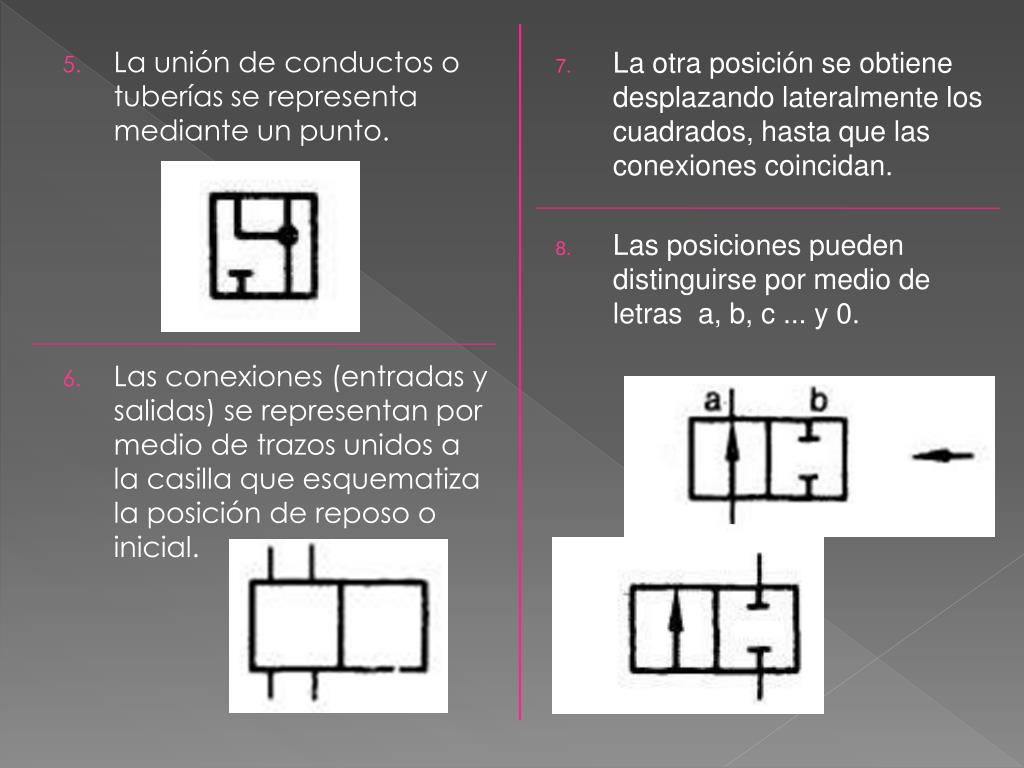

  5. La otra posición se obtiene desplazando lateralmente los cuadrados, hasta que las conexiones coincidan. • Las posiciones pueden distinguirse por medio de letras a, b, c ... y 0. • La unión de conductos o tuberías se representa mediante un punto. • Las conexiones (entradas y salidas) se representan por medio de trazos unidos a la casilla que esquematiza la posición de reposo o inicial.

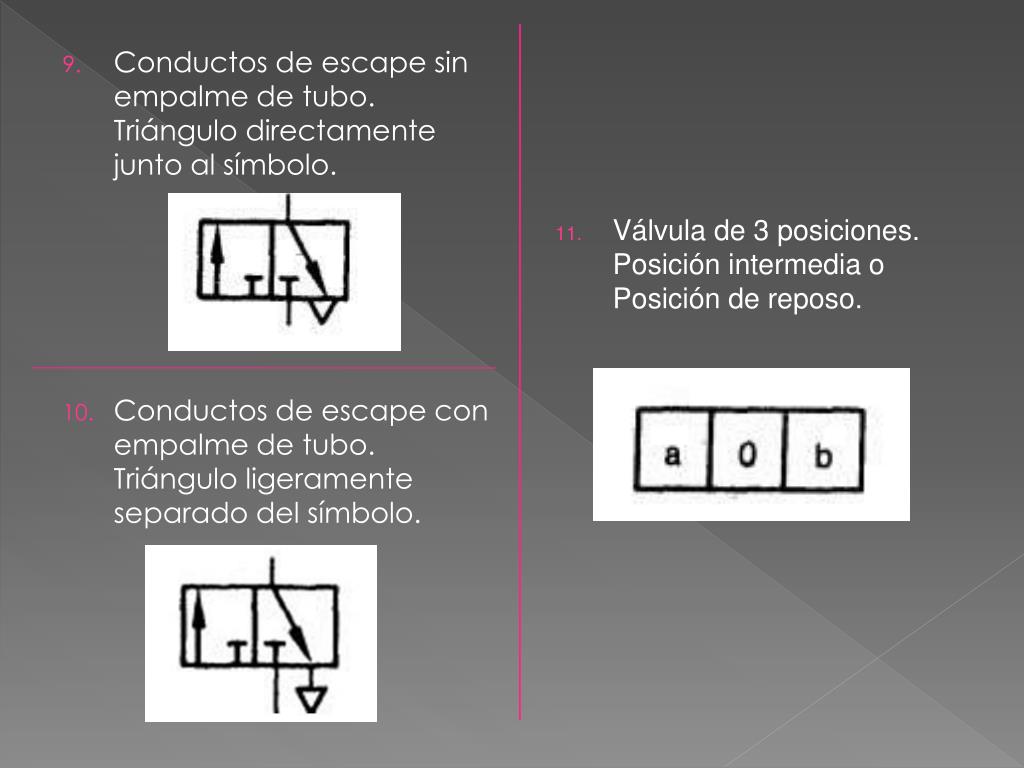

  6. Válvula de 3 posiciones. Posición intermedia o Posición de reposo. • Conductos de escape sin empalme de tubo. Triángulo directamente junto al símbolo. • Conductos de escape con empalme de tubo. Triángulo ligeramente separado del símbolo.

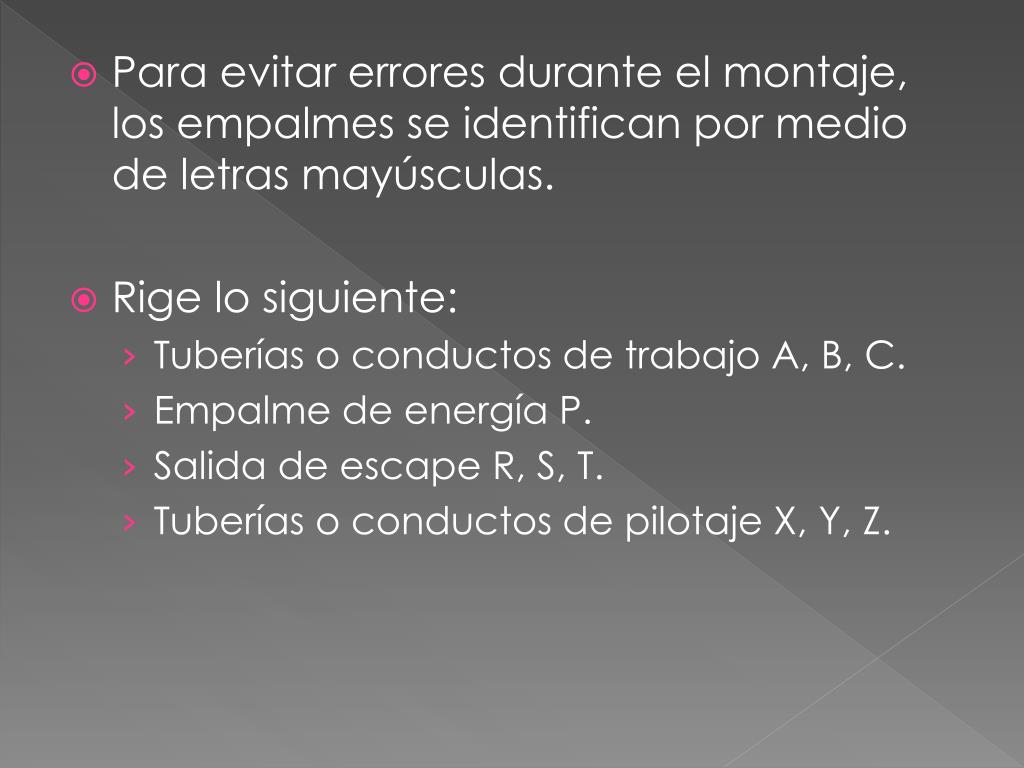

  7. Para evitar errores durante el montaje, los empalmes se identifican por medio de letras mayúsculas. • Rige lo siguiente: • Tuberías o conductos de trabajo A, B, C. • Empalme de energía P. • Salida de escape R, S, T. • Tuberías o conductos de pilotaje X, Y, Z.

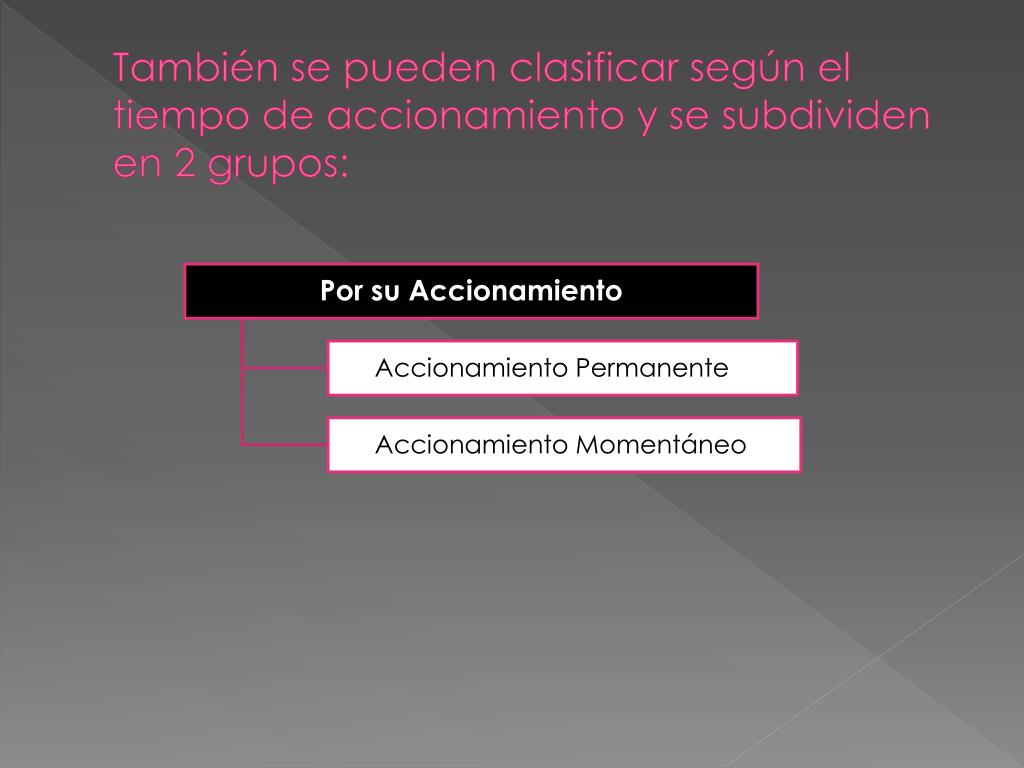

  8. También se pueden clasificar según el tiempo de accionamiento y se subdividen en 2 grupos:

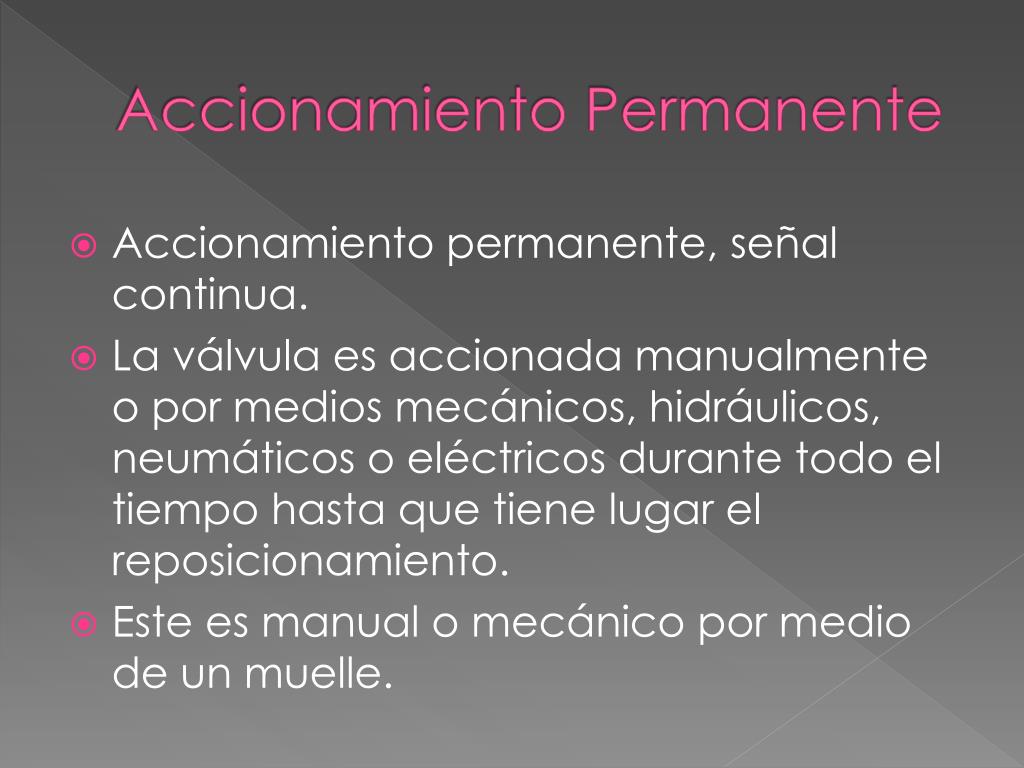

  9. Accionamiento Permanente • Accionamiento permanente, señal continua.  • La válvula es accionada manualmente o por medios mecánicos, hidráulicos, neumáticos o eléctricos durante todo el tiempo hasta que tiene lugar el reposicionamiento. • Este es manual o mecánico por medio de un muelle.

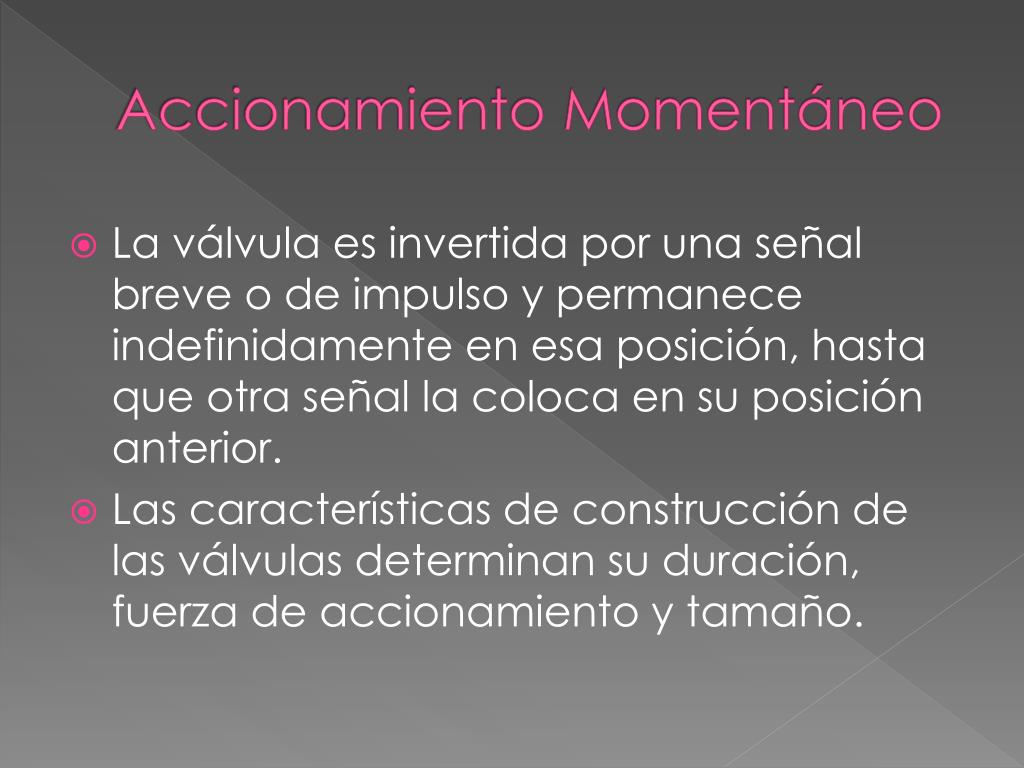

  10. Accionamiento Momentáneo • La válvula es invertida por una señal breve o de impulso y permanece indefinidamente en esa posición, hasta que otra señal la coloca en su posición anterior. • Las características de construcción de las válvulas determinan su duración, fuerza de accionamiento y tamaño.

  11. Accionamiento Momentáneo • Según la construcción, se distinguen los siguientes tipos: • Válvulas de asiento • Esférico  • Disco plano • Válvulas de corredera • Émbolo • Émbolo y cursor • Disco giratorio

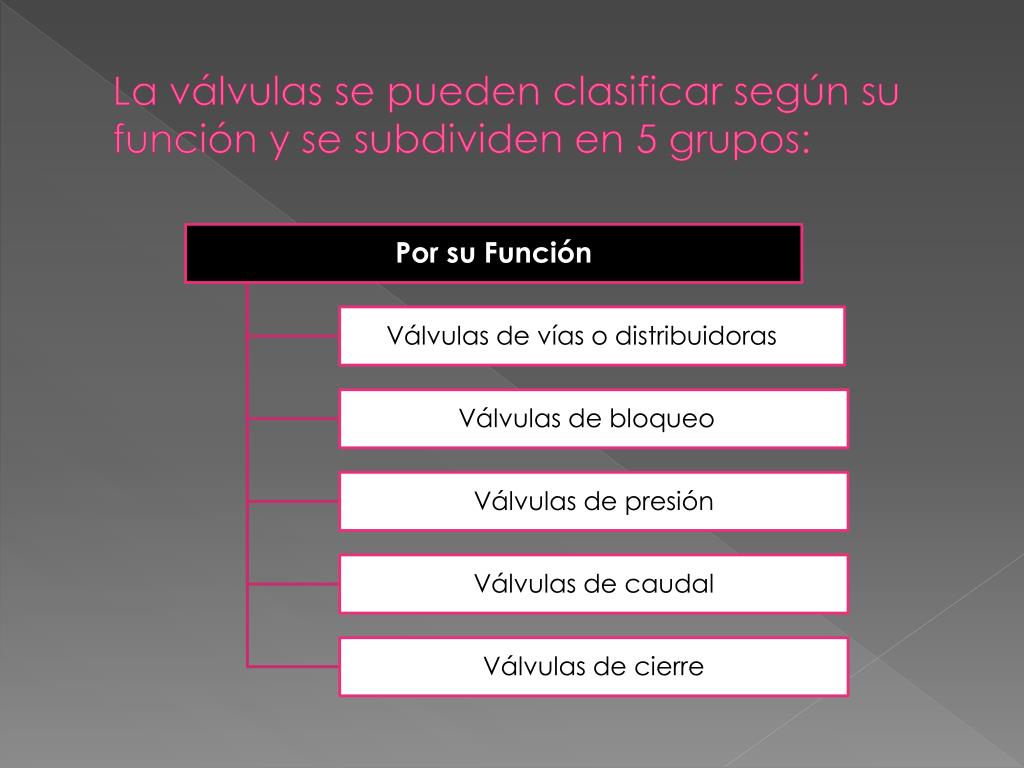

  12. La válvulas se pueden clasificar según su función y se subdividen en 5 grupos:

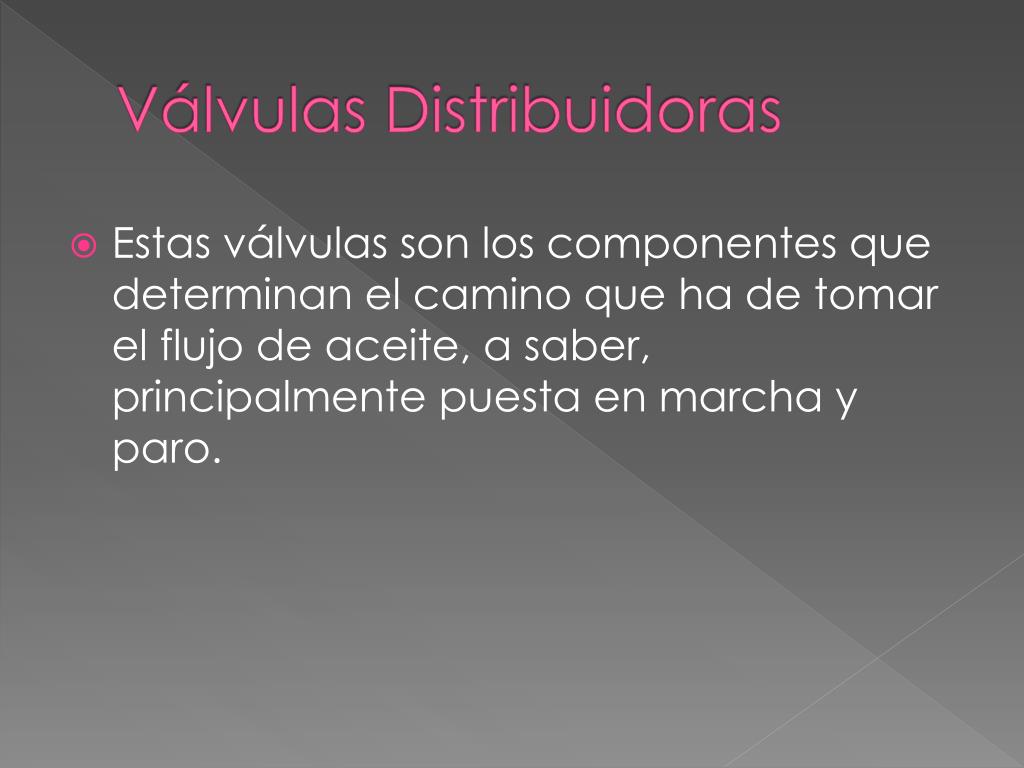

  13. Válvulas Distribuidoras   • Estas válvulas son los componentes que determinan el camino que ha de tomar el flujo de aceite, a saber, principalmente puesta en marcha y paro.

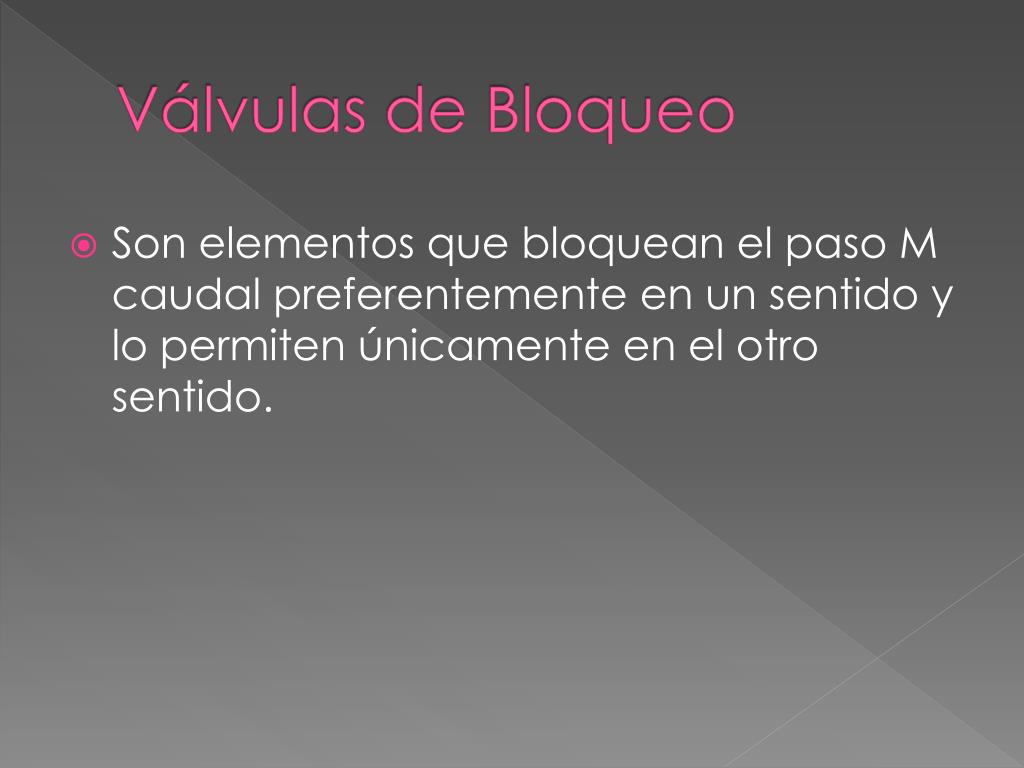

  14. Válvulas de Bloqueo • Son elementos que bloquean el paso M caudal preferentemente en un sentido y lo permiten únicamente en el otro sentido.

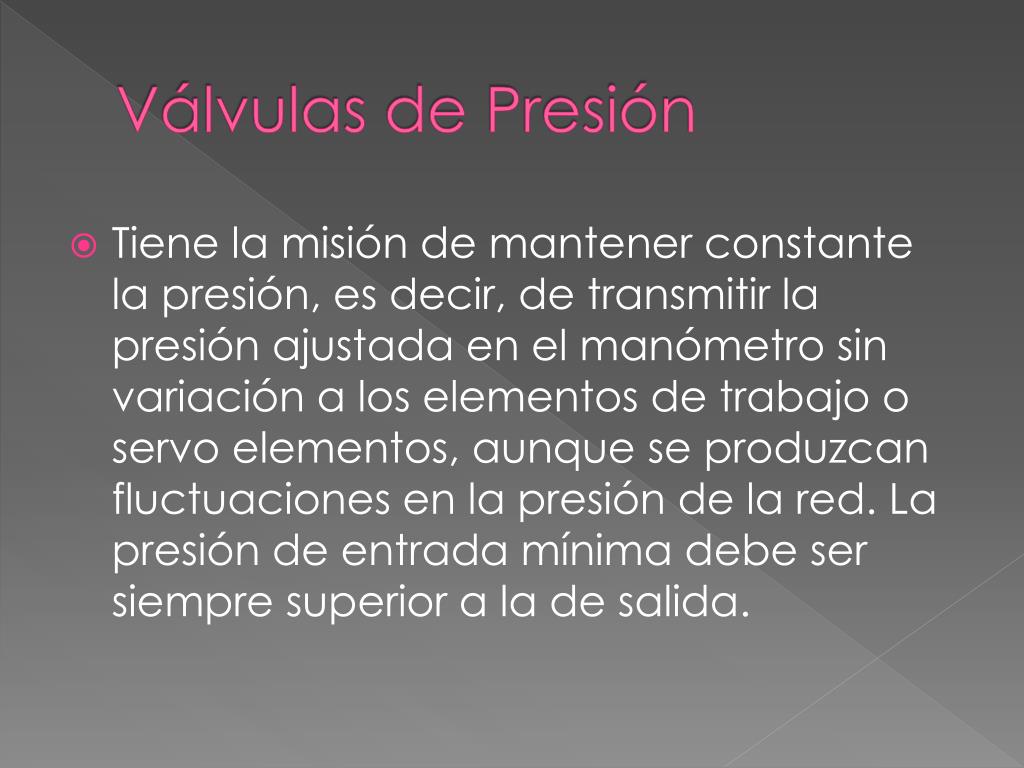

  15. Válvulas de Presión • Tiene la misión de mantener constante la presión, es decir, de transmitir la presión ajustada en el manómetro sin variación a los elementos de trabajo o servo elementos, aunque se produzcan fluctuaciones en la presión de la red. La presión de entrada mínima debe ser siempre superior a la de salida.

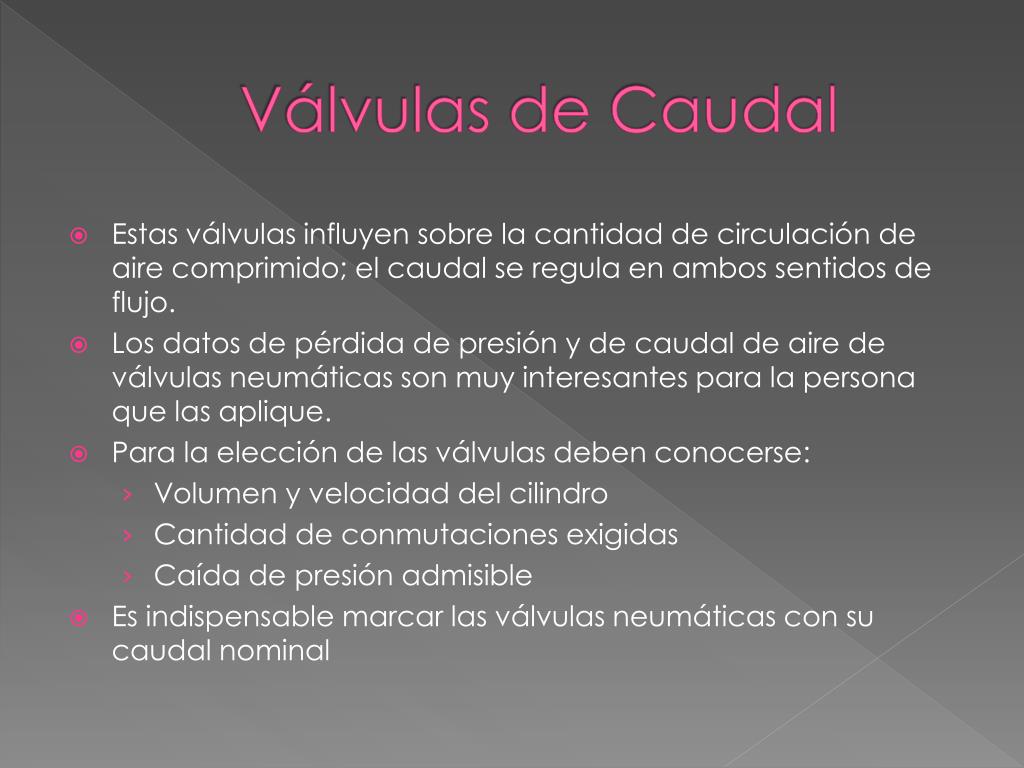

  16. Válvulas de Caudal • Estas válvulas influyen sobre la cantidad de circulación de aire comprimido; el caudal se regula en ambos sentidos de flujo. • Los datos de pérdida de presión y de caudal de aire de válvulas neumáticas son muy interesantes para la persona que las aplique. • Para la elección de las válvulas deben conocerse: • Volumen y velocidad del cilindro • Cantidad de conmutaciones exigidas • Caída de presión admisible • Es indispensable marcar las válvulas neumáticas con su caudal nominal

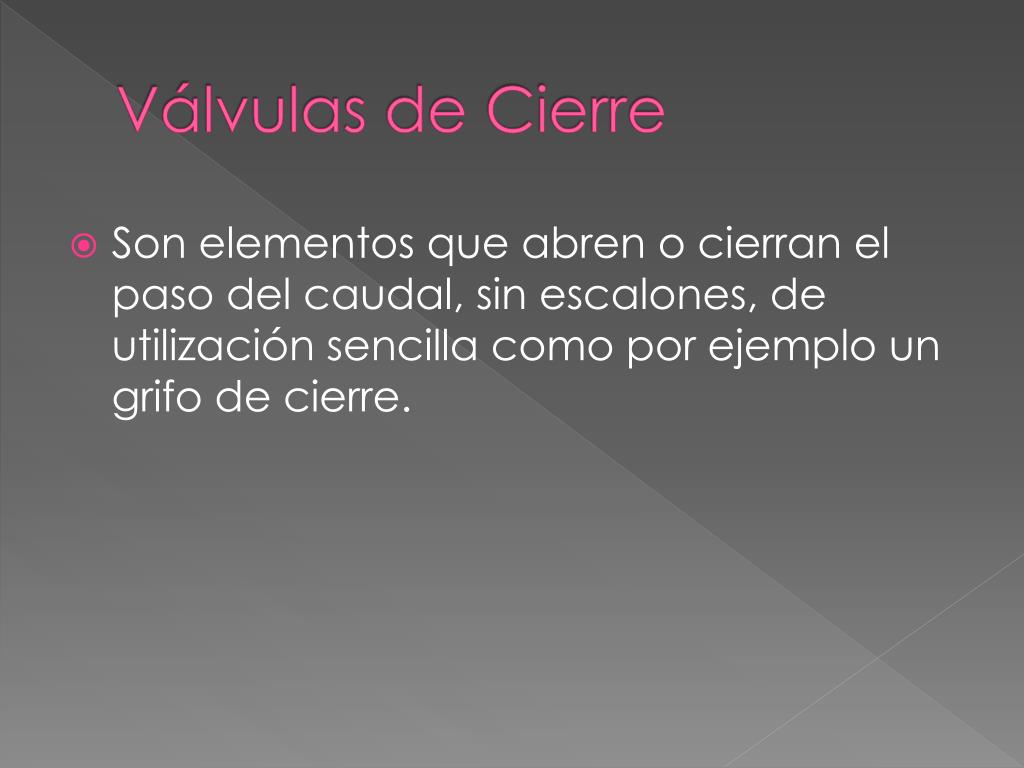

  17. Válvulas de Cierre • Son elementos que abren o cierran el paso del caudal, sin escalones, de utilización sencilla como por ejemplo un grifo de cierre.
