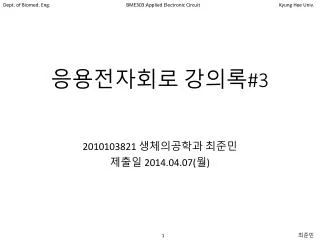

  1. 응용전자회로 강의록#3 2010103821 생체의공학과 최준민 제출일 2014.04.07(월)

  2. 복소수 계산

  3. 선형 System • 중첩의 원리가 적용되는 System H y(t) x(t) H 크기와 위상의 변화 (주파수의 변화 X)

  4. Phasor • 크기와 위상을 복소수로 표현 Phasor Phasor에서 Time fuction구하기 ①의 phasor에 를 곱한다 = ② Real Part를 표현한다.

  5. Phasor • Phasor를 사용하게 되면 커패시터, 인덕터 계산이 용이 해진다. 3+ j∙2 2 1 90° 3 -1

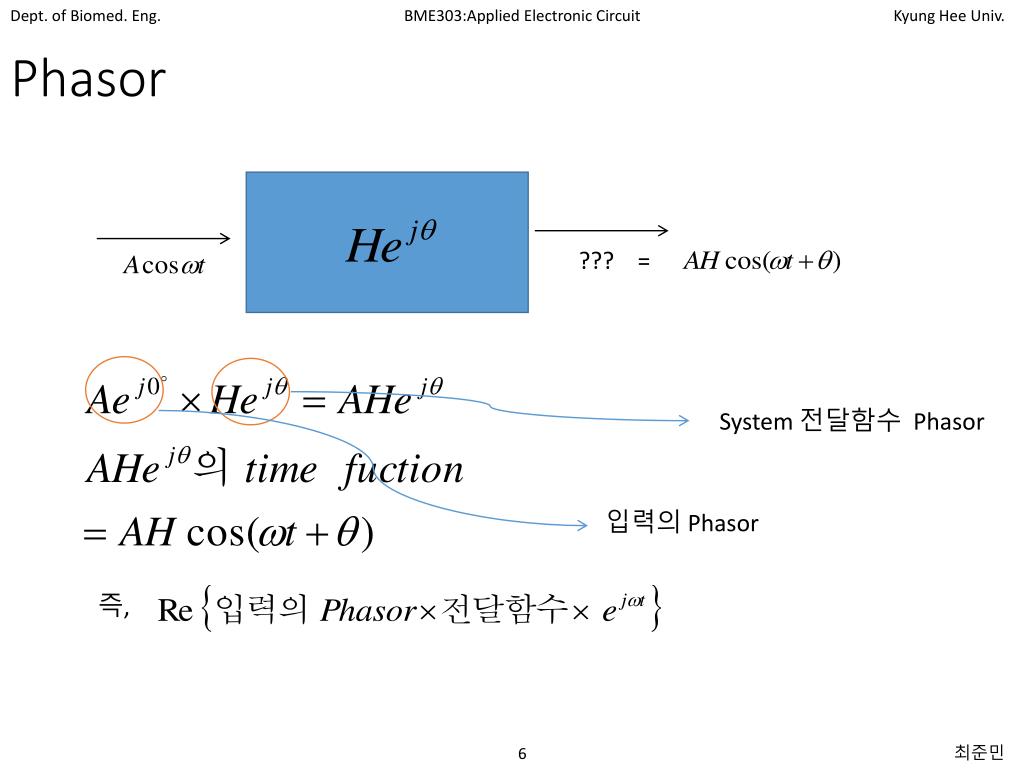

  6. Phasor ??? = System 전달함수 Phasor 입력의 Phasor 즉,

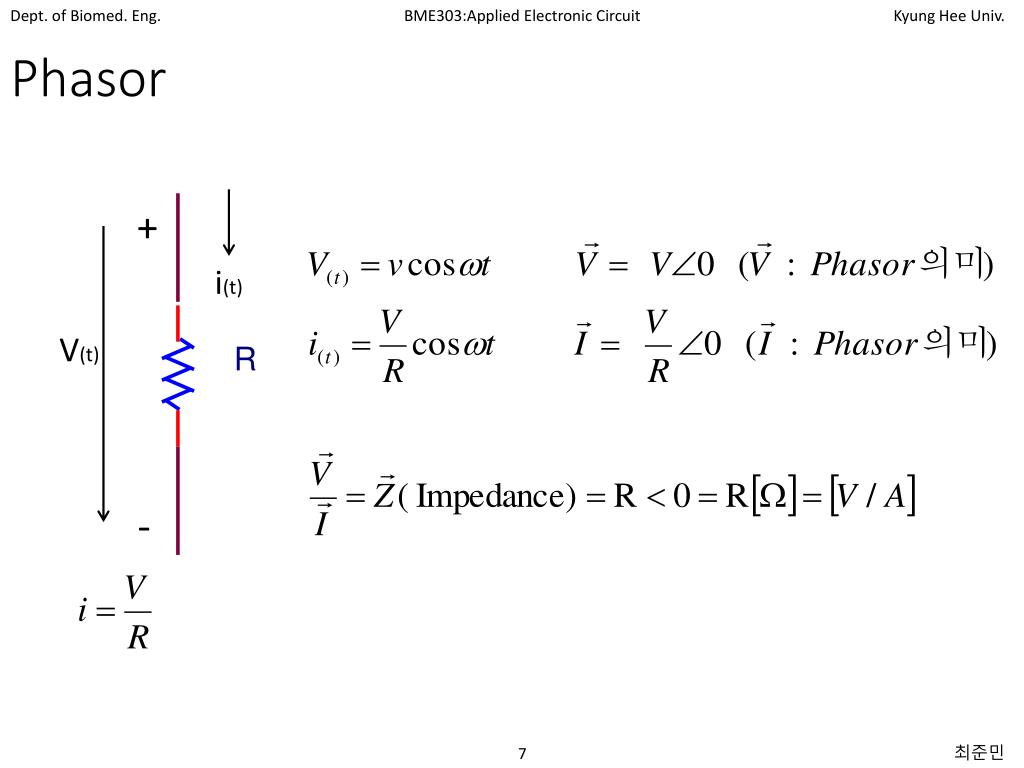

  7. Phasor + i(t) V(t) -

  8. Phasor + i(t) V(t) -

  9. Differentiator(미분기) i2 i1

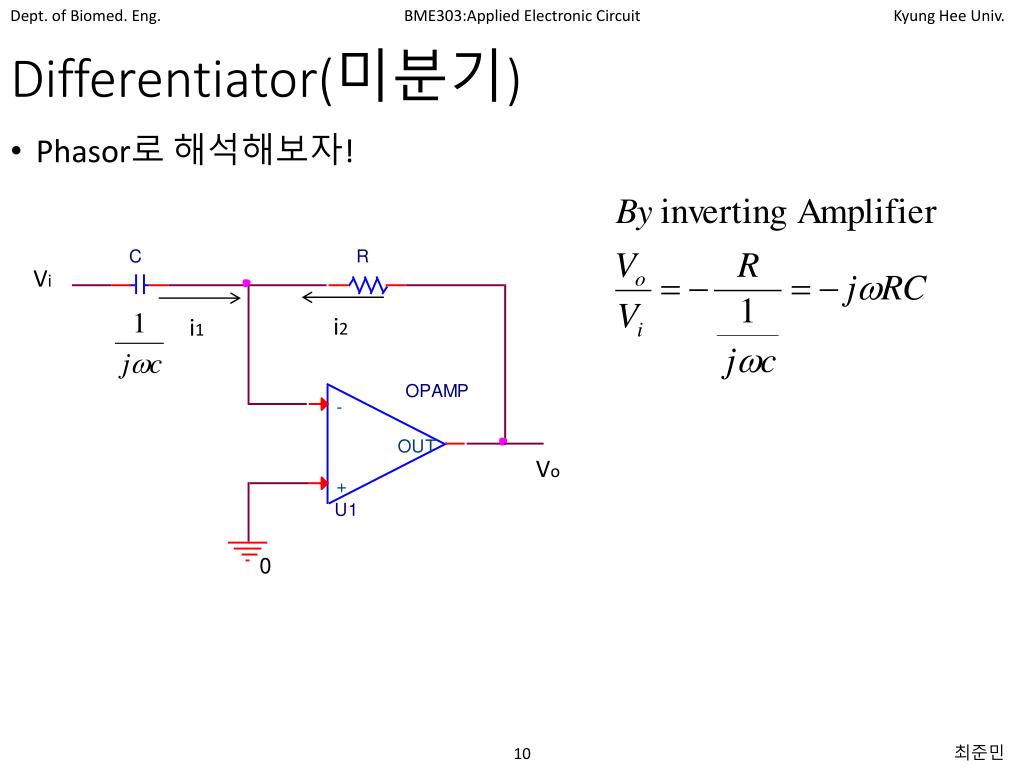

  10. Differentiator(미분기) • Phasor로 해석해보자! Vi i2 i1 Vo

  11. Differentiator(미분기) Acoswt wRCA wRCAsinwt

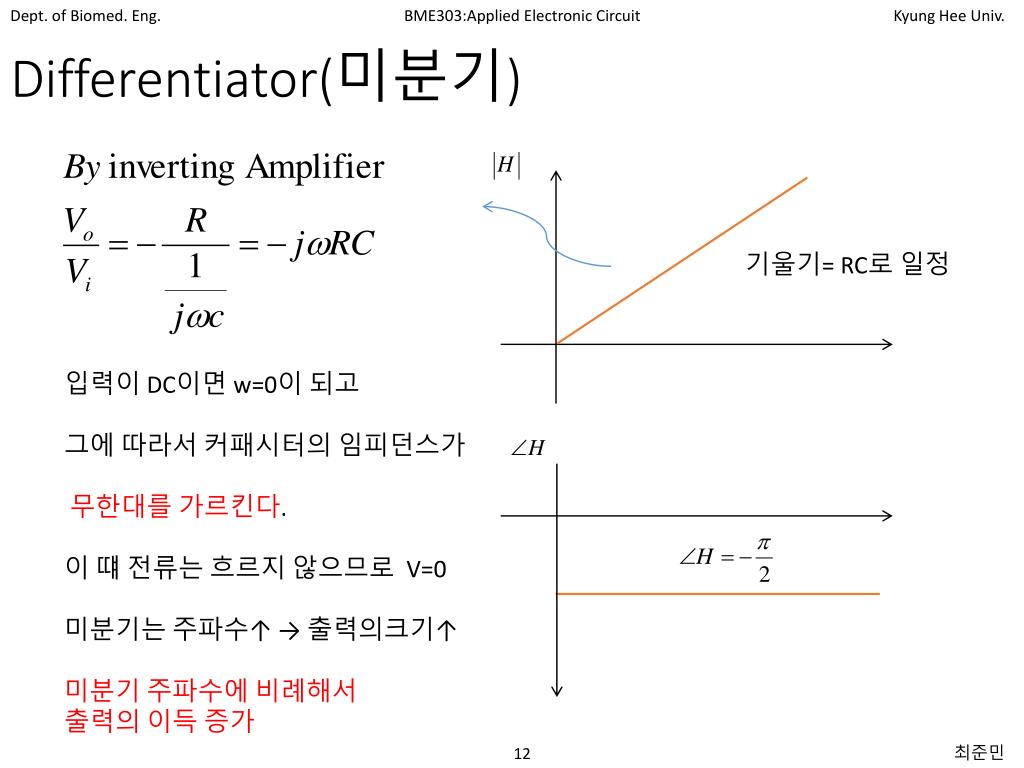

  12. Differentiator(미분기) 기울기= RC로 일정 입력이 DC이면 w=0이 되고 그에 따라서 커패시터의임피던스가 무한대를 가르킨다. 이 떄 전류는 흐르지 않으므로 V=0 미분기는 주파수↑ → 출력의크기↑ 미분기 주파수에 비례해서 출력의 이득 증가

  13. RC회로 Vi Vo

  14. RC회로 1 0.707 w3 w =w1 고주파로 갈수록 0에 가까워지고 저주파로 갈수록 1에 가까워지므로 이것은 하나의 Low Pass Filter로 볼 수 있다

  15. RC회로 =w1 w3

  16. Intergrator(적분기) i2 Vi i3 i1 Vo

  17. Intergrator(적분기) *Bode Plot : 양 축을 log 취하는 이유 → 넓은 범위의 주파수를 압축시켜 그리기에 용이 w1 log w

  18. Intergrator(적분기) 3dB 실제graph w1 log w

  19. Negative Resistance Converter(NRC) 실제전류 방향! -Req로 본다 Vo ii iP=0 ii iR Vi 이쪽에서 들여다 보았을 때 Ri=Vi/ii- =Req(음수인 저항) In=0이므로 ii라는전류가 모두 iR로 흐른다.

  20. Op amp의 전원 공급법 + + AC성분을 가진 스위칭 잡음(dc성분+ac성분)들이 많은데 이때 커패시터를 통해서 AC성분을 가진 잡음들만 Ground 로 빠지면서 증폭기에 잡음이 빠진 신호들이 들어가게 된다. Bypass Capacitor (decoupling Capacitor)

  21. Op amp에 흐르는 전류 iCC io Op amp가 부하에게 전류를 source iEE iCC io Op amp가 부하로부터 전류를 sink iEE 저전력 Op amp는 iQ가 작을 것 ← Op amp에 흐르는 최대전류

  22. Op amp에 흐르는 전류 iCC iCC io io iQ Vo>0 Vo<0 Vi >0 Vi <0 iEE iEE Vi <0 이면 Vo <0 이지! Vi >0 이면 Vo >0 이지!

  23. Op amp에 흐르는 전류 Vi >0 이면 Vo <0 이지! Vi <0 iCC io iEE Ground 전류 일반적으로 Vcc와 Vee의 크기가 같을 때에는 ground전류가 흐르지 않는 것 처럼보여iQ가 전체적으로 시계방향으로 도는 것처럼 보이지만 Vcc > Vee이면 ground 전류방향 ← Vcc < Vee이면 ground 전류방향 → Load Load
