  1. 第一部分 油水井井下工艺管柱图例 第二部分 油水井井下管柱的绘制

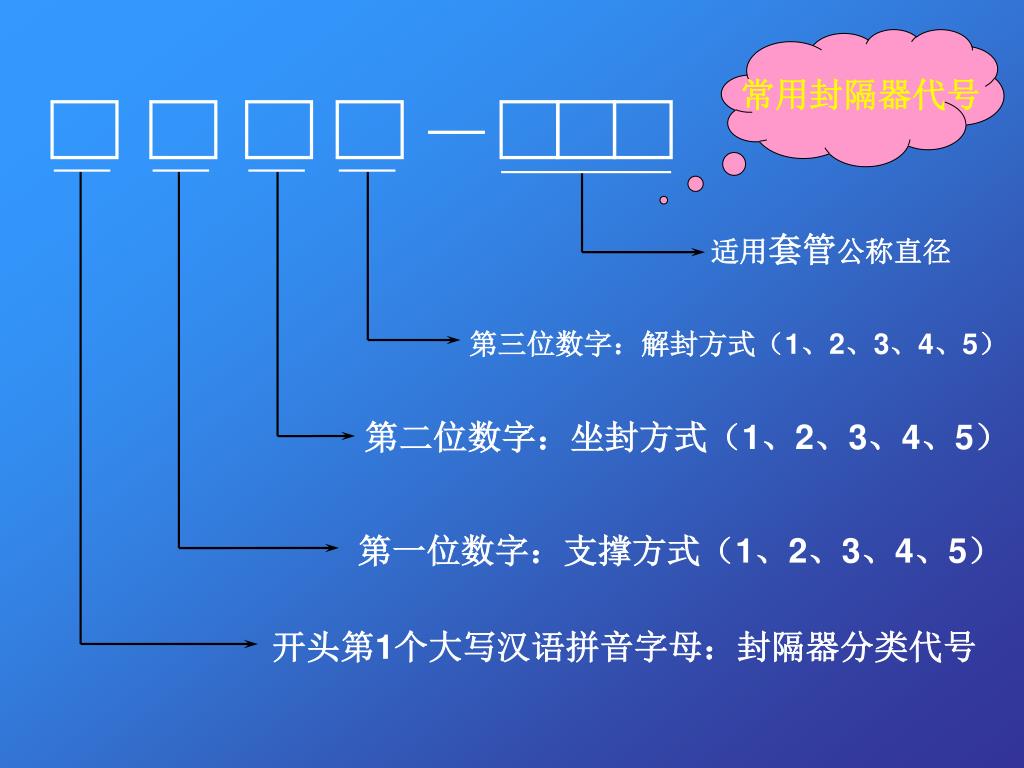

  2. 适用套管公称直径 第三位数字：解封方式（1、2、3、4、5） 第二位数字：坐封方式（1、2、3、4、5） 第一位数字：支撑方式（1、2、3、4、5） 开头第1个大写汉语拼音字母：封隔器分类代号 常用封隔器代号

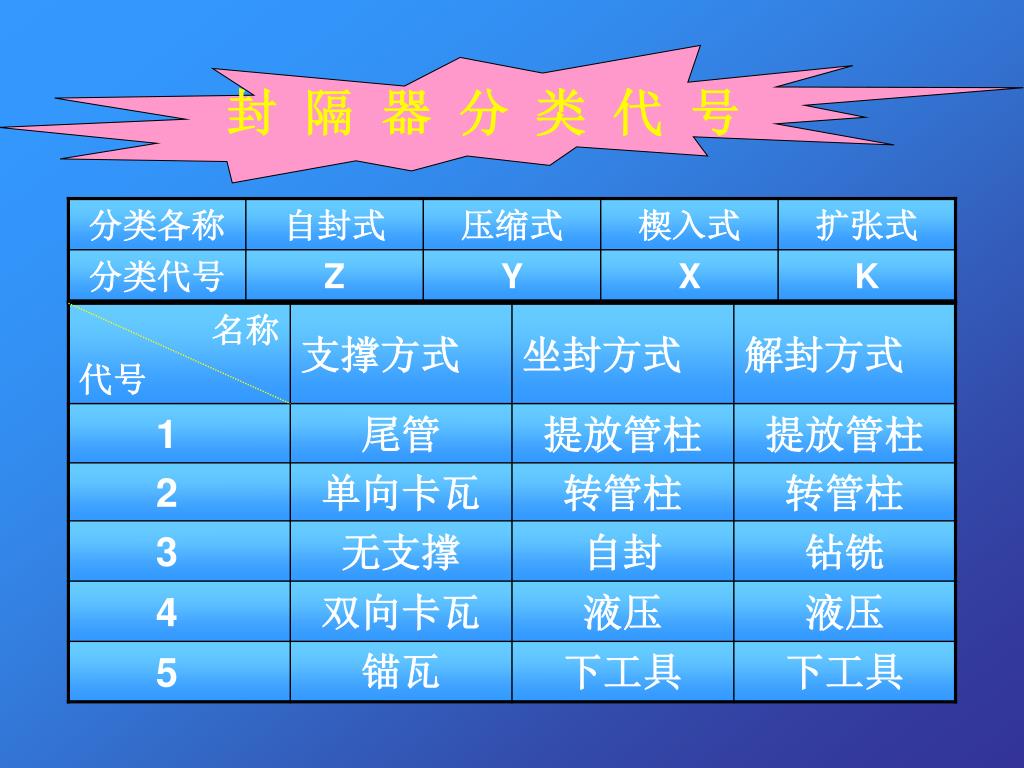

  3. 封 隔 器 分 类 代 号

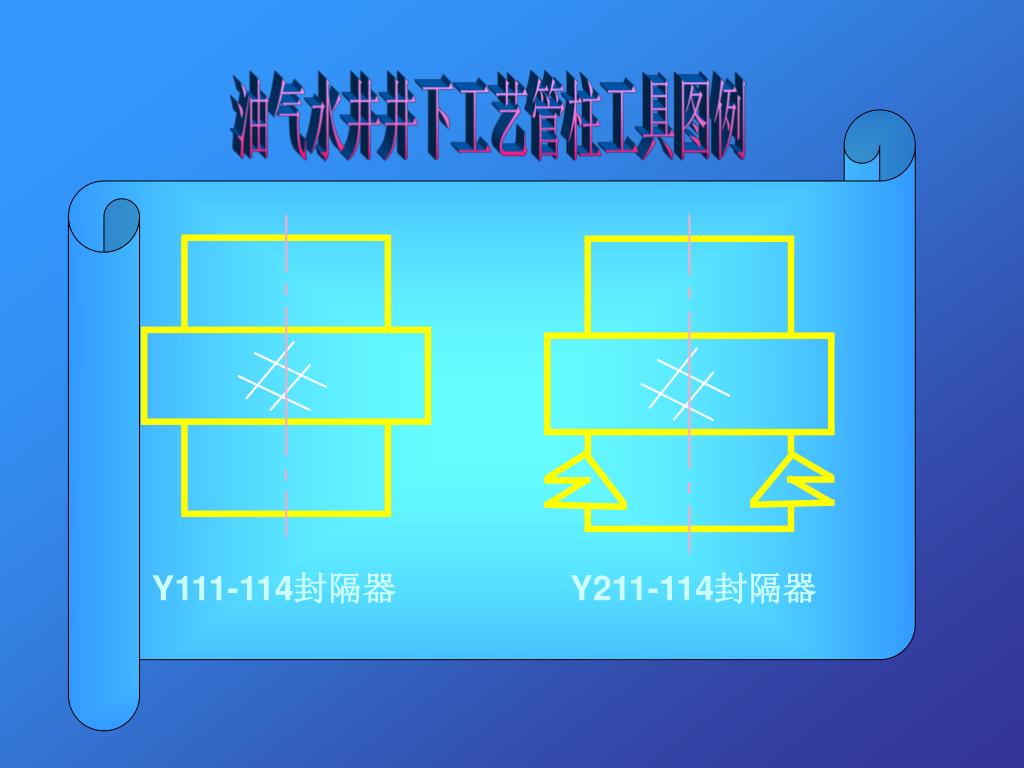

  4. 油气水井井下工艺管柱工具图例 Y111-114封隔器 Y211-114封隔器

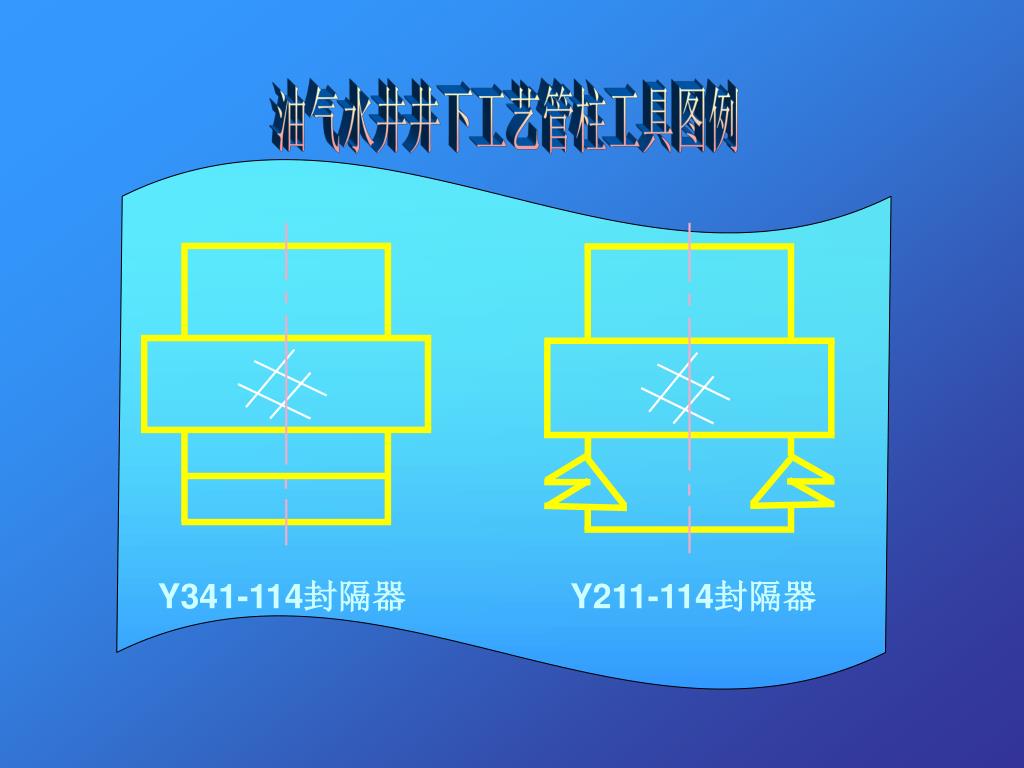

  5. 油气水井井下工艺管柱工具图例 Y341-114封隔器 Y211-114封隔器

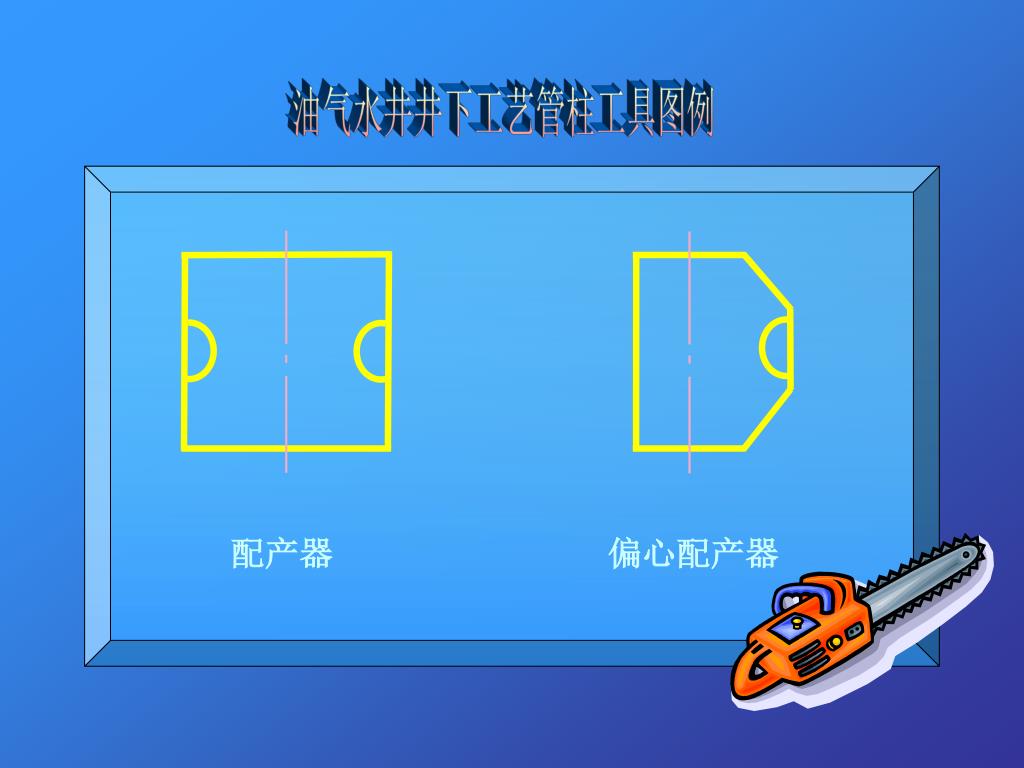

  6. 油气水井井下工艺管柱工具图例 配产器 偏心配产器

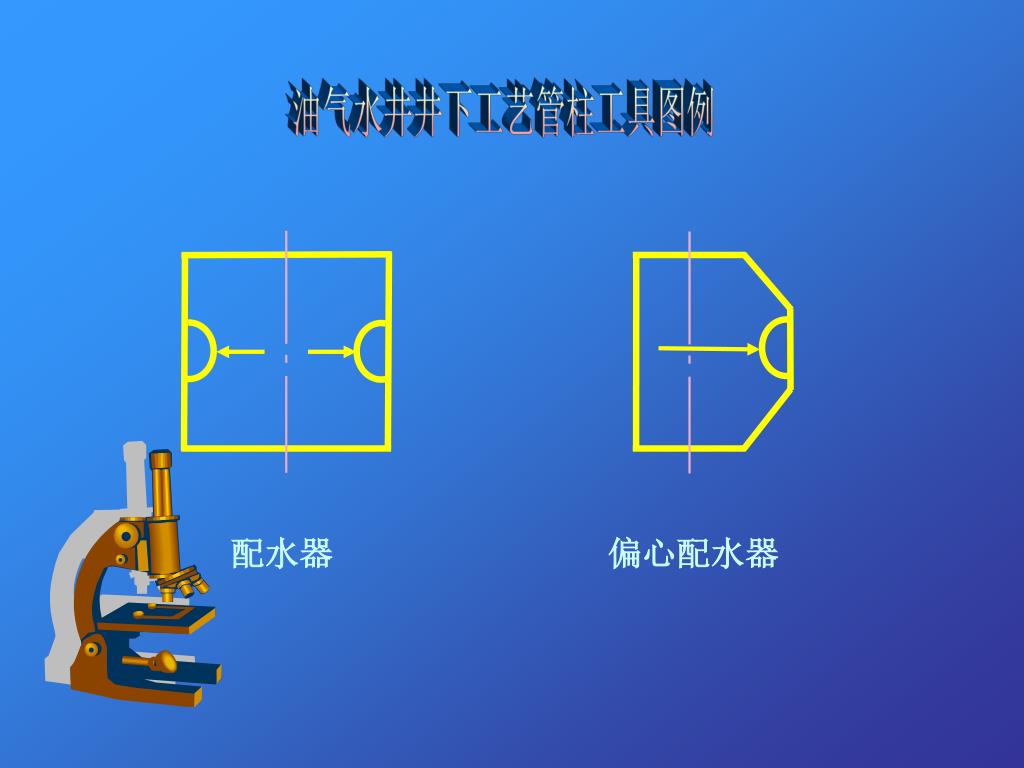

  7. 油气水井井下工艺管柱工具图例 配水器 偏心配水器

  8. 油气水井井下工艺管柱工具图例 固定球座（或单流阀） 活动球座

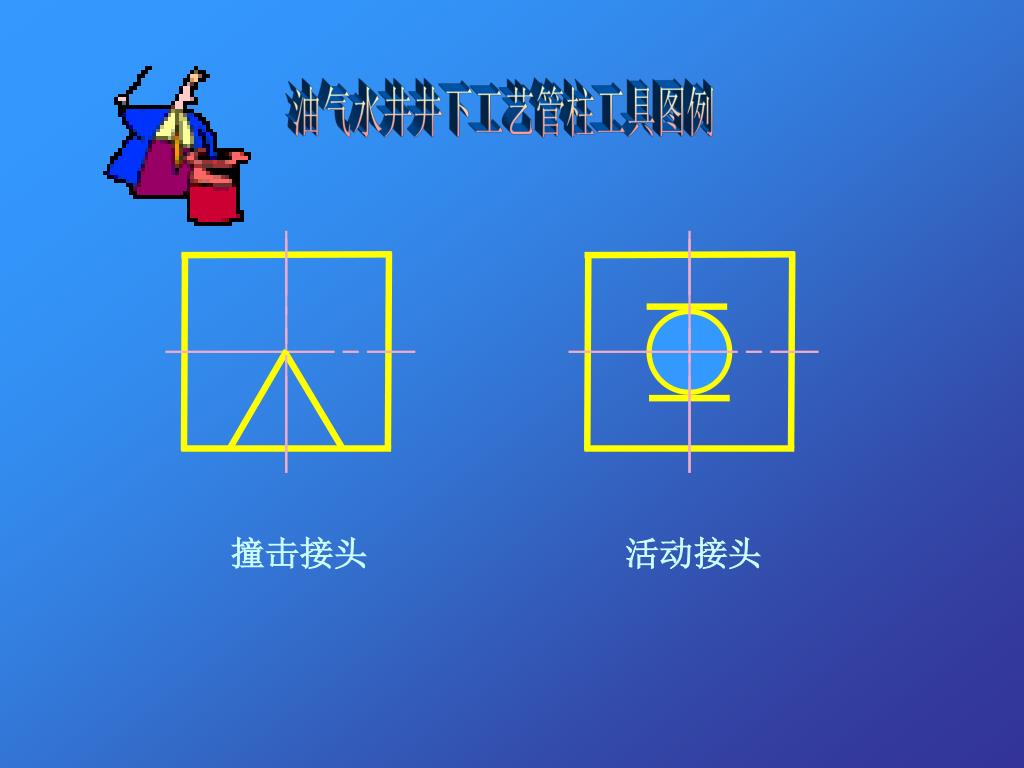

  9. 油气水井井下工艺管柱工具图例 撞击接头 活动接头

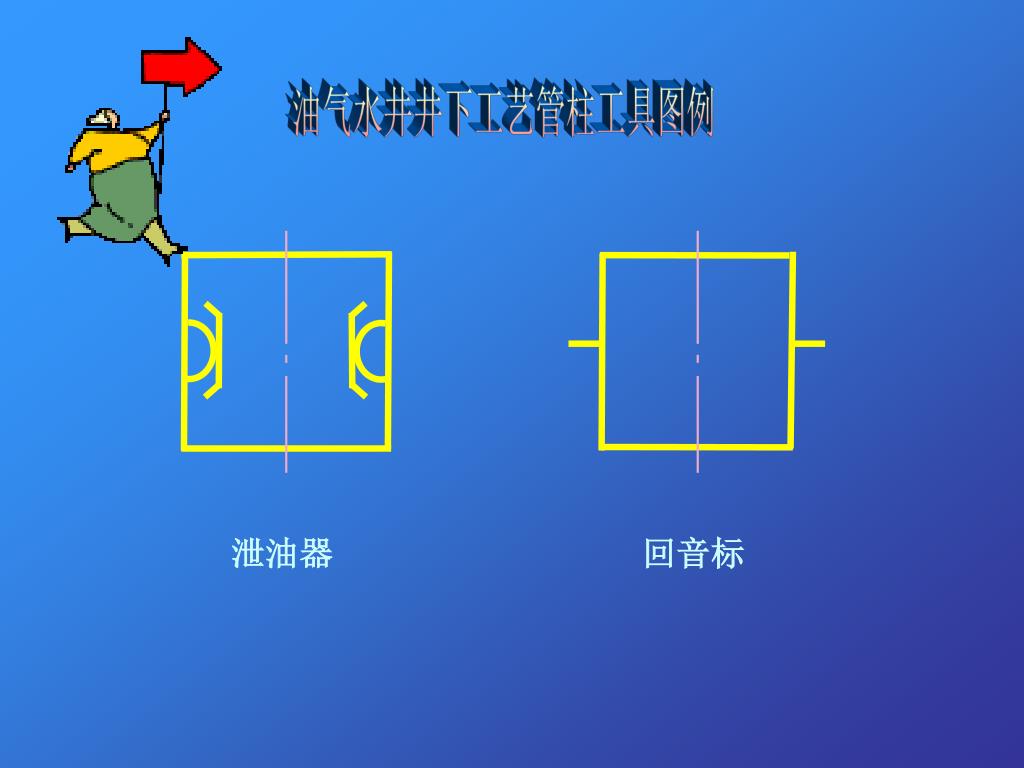

  10. 油气水井井下工艺管柱工具图例 泄油器 回音标

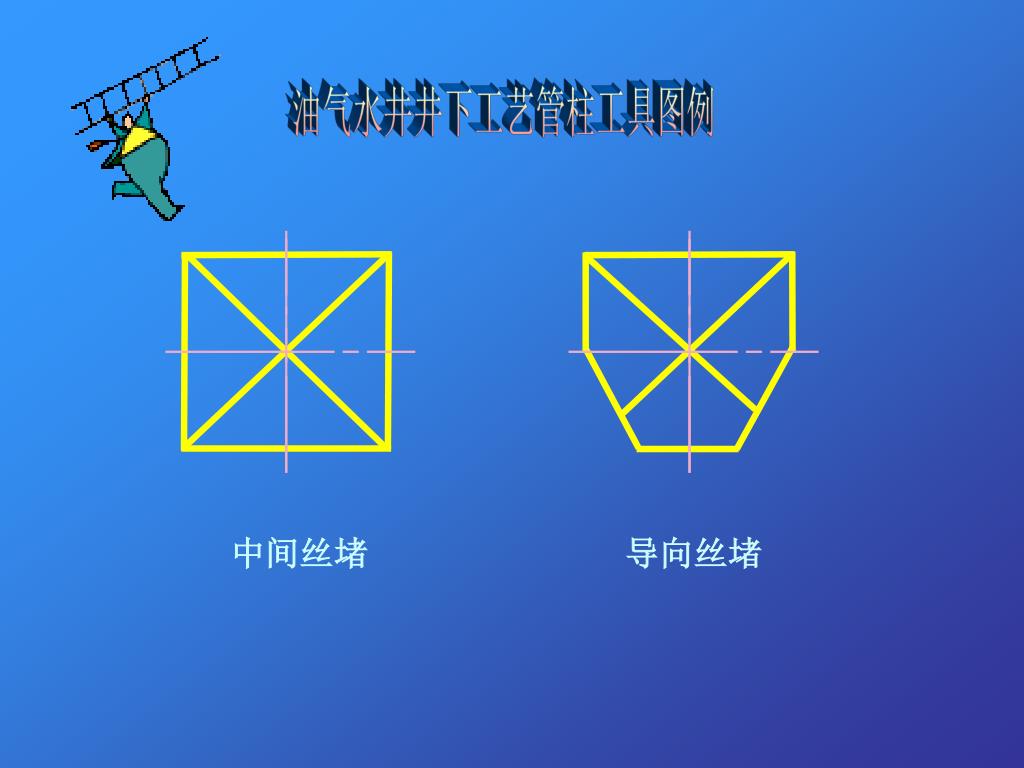

  11. 油气水井井下工艺管柱工具图例 中间丝堵 导向丝堵

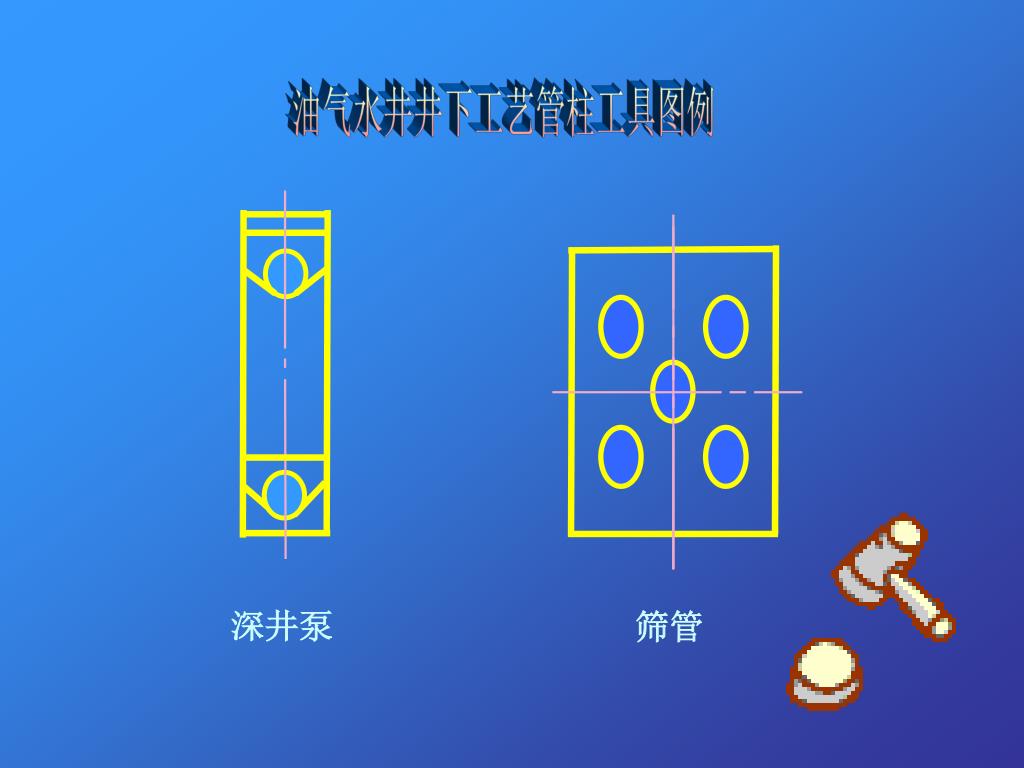

  12. 油气水井井下工艺管柱工具图例 深井泵 筛管

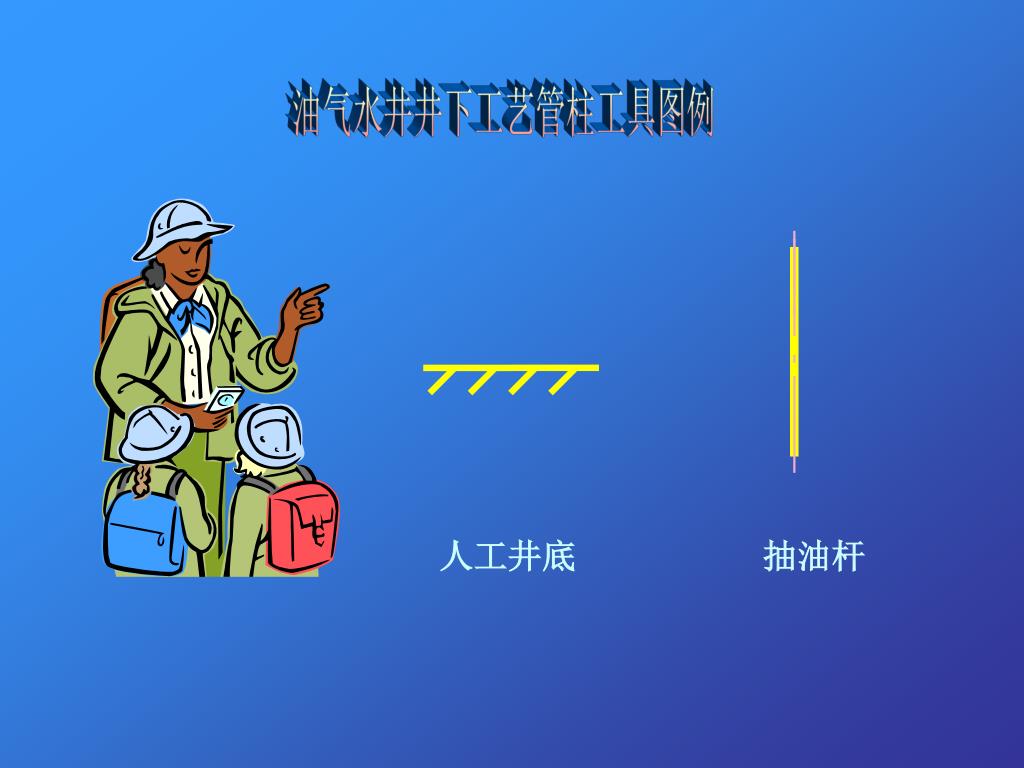

  13. 油气水井井下工艺管柱工具图例 人工井底 抽油杆

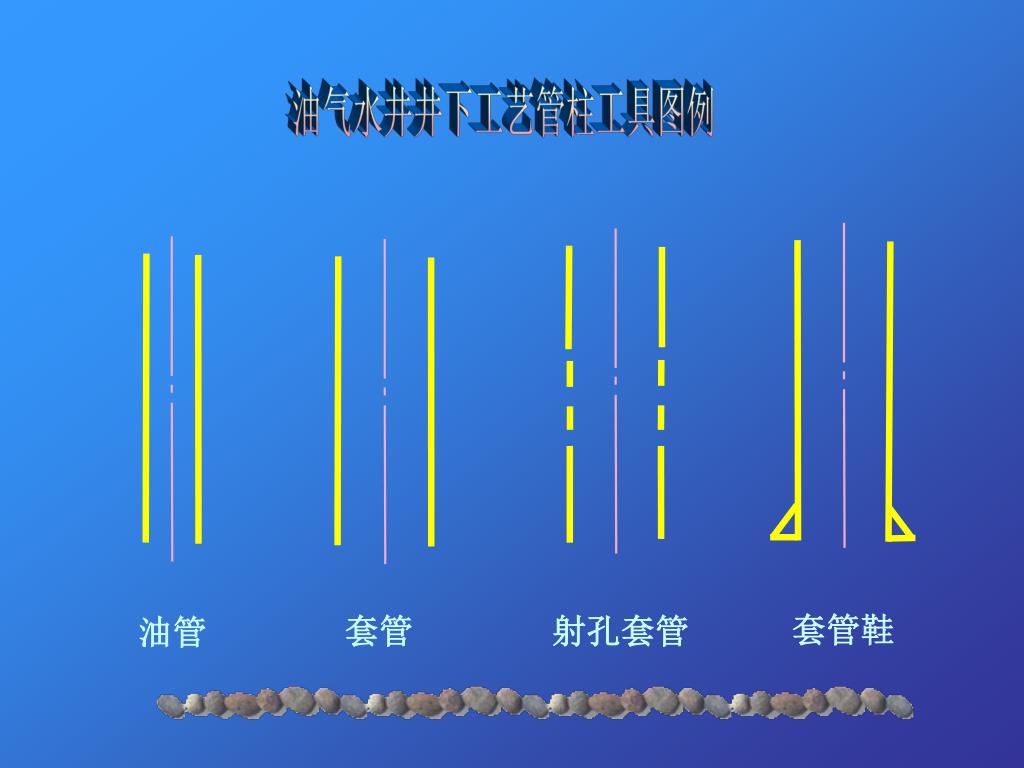

  14. 油气水井井下工艺管柱工具图例 套管鞋 套管 射孔套管 油管

  15. 绘制井下管柱的要求 ＊在白纸上部适当位置写上名称： ⅹ ⅹ井生产（注水）管柱图 ＊在下井管柱的名称下面适当位置，居中画一长约 50mm~60mm的细实横线。在横线中央垂直画一 　条点画线（代表井筒轴线）。 ＊在竖线两侧对称向下画4条垂线，长度适当。且 　内侧两条垂线比外侧两条垂线短10mm。内侧两条 　线代表套管，其间距一般为14mm左右。外侧两条 　垂线代表井壁，其间距一般为18mm左右。

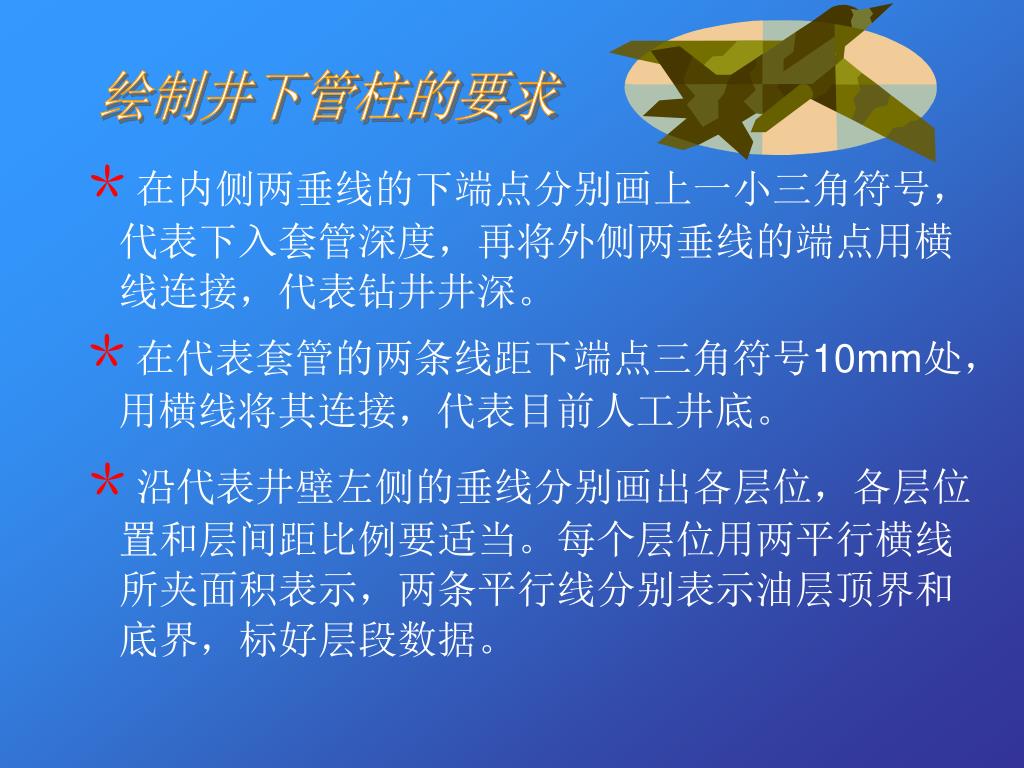

  16. 绘制井下管柱的要求 ＊在内侧两垂线的下端点分别画上一小三角符号， 　代表下入套管深度，再将外侧两垂线的端点用横 　线连接，代表钻井井深。 ＊在代表套管的两条线距下端点三角符号10mm处， 　用横线将其连接，代表目前人工井底。 ＊沿代表井壁左侧的垂线分别画出各层位，各层位 　置和层间距比例要适当。每个层位用两平行横线 　所夹面积表示，两条平行线分别表示油层顶界和 　底界，标好层段数据。

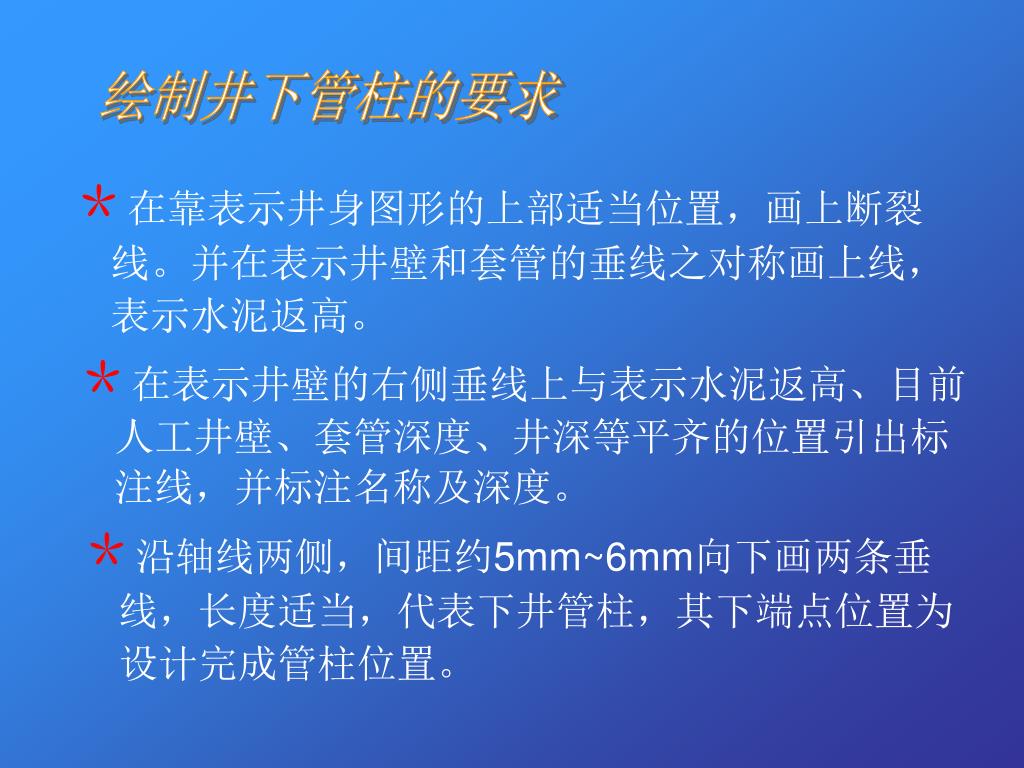

  17. 绘制井下管柱的要求 ＊在靠表示井身图形的上部适当位置，画上断裂 　线。并在表示井壁和套管的垂线之对称画上线， 　表示水泥返高。 ＊在表示井壁的右侧垂线上与表示水泥返高、目前 　人工井壁、套管深度、井深等平齐的位置引出标 　注线，并标注名称及深度。 ＊沿轴线两侧，间距约5mm~6mm向下画两条垂 　线，长度适当，代表下井管柱，其下端点位置为 　设计完成管柱位置。

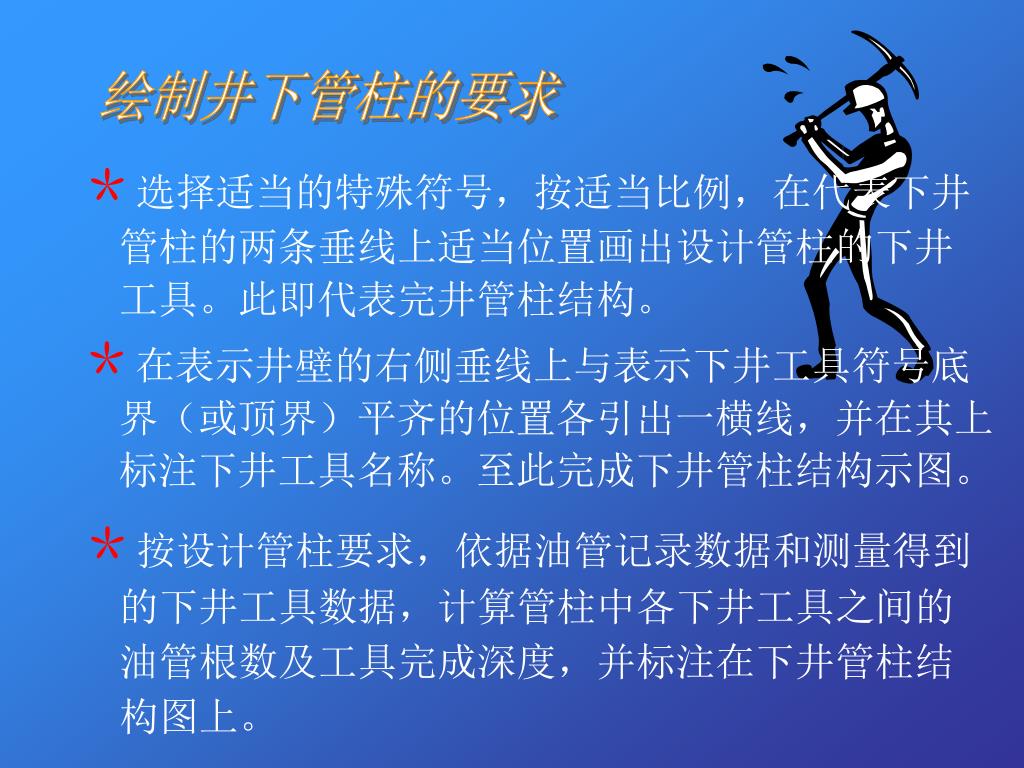

  18. 绘制井下管柱的要求 ＊选择适当的特殊符号，按适当比例，在代表下井 　管柱的两条垂线上适当位置画出设计管柱的下井 　工具。此即代表完井管柱结构。 ＊在表示井壁的右侧垂线上与表示下井工具符号底 　界（或顶界）平齐的位置各引出一横线，并在其上 　标注下井工具名称。至此完成下井管柱结构示图。 ＊按设计管柱要求，依据油管记录数据和测量得到 　的下井工具数据，计算管柱中各下井工具之间的 　油管根数及工具完成深度，并标注在下井管柱结 　构图上。

  19. 技术要求 ＊图幅清洁、整齐，各部比例适当。 ＊选择下井工具的特殊符号要正确。 ＊图中各工具次序、位置准确。 ＊技术要求要写清楚。

  20. XXX 生 产 管 柱 图

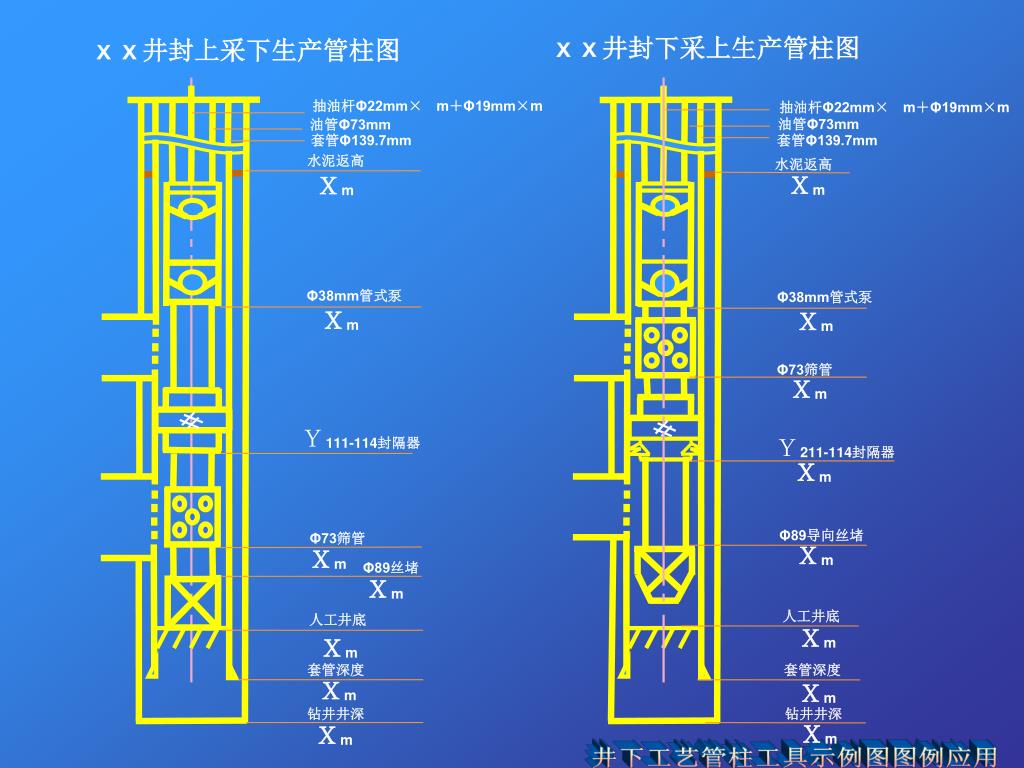

  21. 抽油杆Φ22mm×m＋Φ19mm×m 油管Φ73mm 油管Φ73mm 套管Φ139.7mm 套管Φ139.7mm 水泥返高 水泥返高 Ｘm Ｘm Φ38mm管式泵 Φ38mm管式泵 Ｘm Ｘm Φ73筛管 Ｘm Ｙ111-114封隔器 Ｙ211-114封隔器 Ｘm Φ89导向丝堵 Φ73筛管 Ｘm Ｘm Φ89丝堵 Ｘm 人工井底 人工井底 Ｘm Ｘm 套管深度 套管深度 Ｘm Ｘm 钻井井深 钻井井深 ⅹⅹ井封下采上生产管柱图 ⅹⅹ井封上采下生产管柱图 抽油杆Φ22mm×m＋Φ19mm×m Ｘm Ｘm 井下工艺管柱工具示例图图例应用

  22. ⅹⅹ井封中间采两头生产管柱图 油管Φ73mm 油管Φ73mm 套管Φ139.7mm 套管Φ139.7mm 水泥返高 水泥返高 Ｘm Ｘm Φ38mm管式泵 Ｘm Φ38mm管式泵 Ｘm Ｙ111-114封隔器 Ｙ111-114封隔器 Ｘm Ｘm Φ73筛管 Φ73筛管 Ｘm Ｘm Φ73筛管 Ｘm Ｙ211-114封隔器 Ｘm Ｙ211-114封隔器 Ｘm Ｘm Ｘm 套管深度 套管深度 Ｘm Ｘm Ｘm Φ89丝堵 Φ89丝堵 人工井底 Ｘm 人工井底 Ｘm 钻井井深 Ｘm 钻井井深 ⅹⅹ井封两头采中间生产管柱图 抽油杆Φ22mm×m＋Φ19mm×m 抽油杆Φ22mm×m＋Φ19mm×m 井下工艺管柱工具示例图图例应用

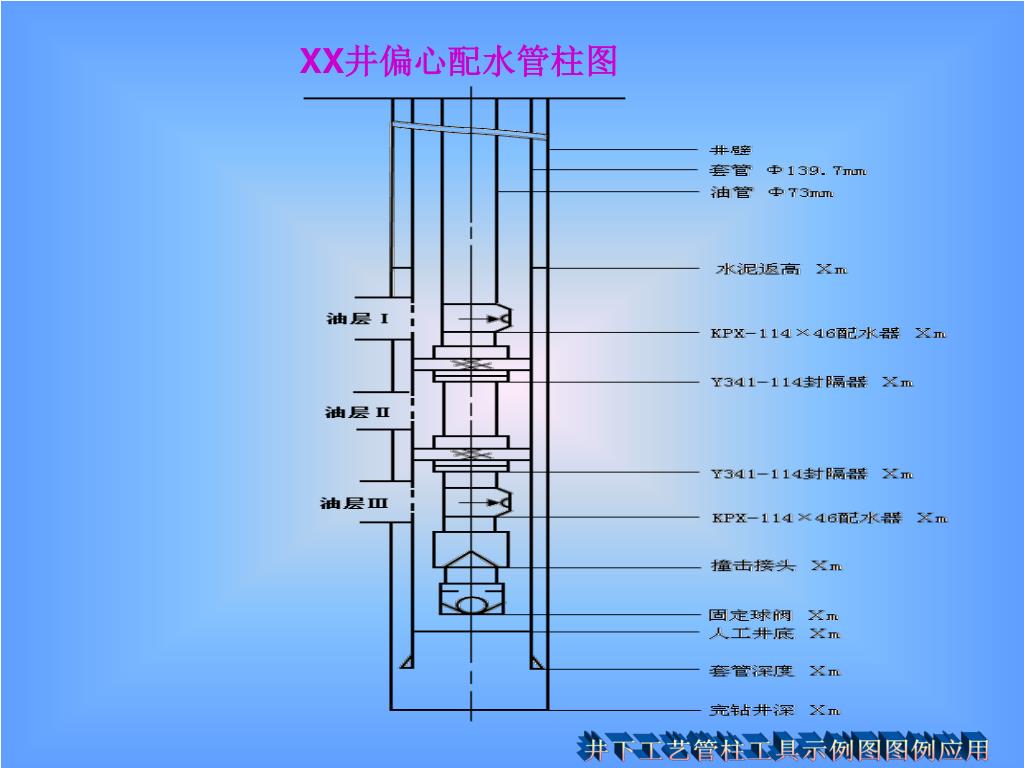

  23. XX井偏心配水管柱图 井下工艺管柱工具示例图图例应用

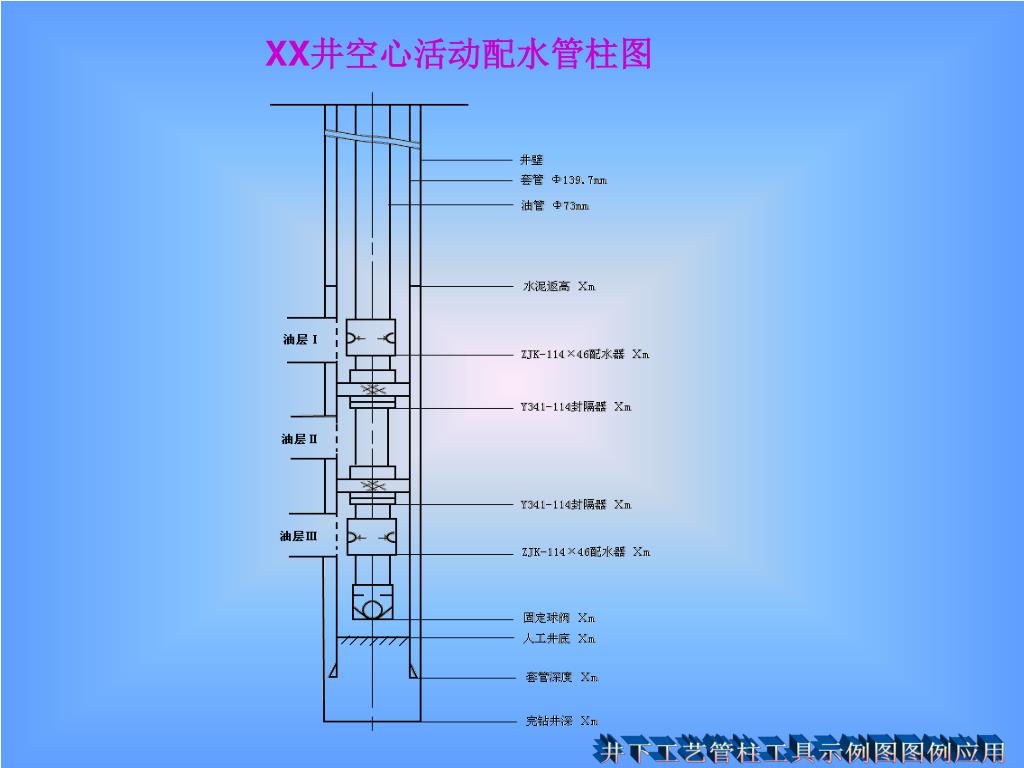

  24. XX井空心活动配水管柱图 井下工艺管柱工具示例图图例应用

  25. 谢谢大家！
