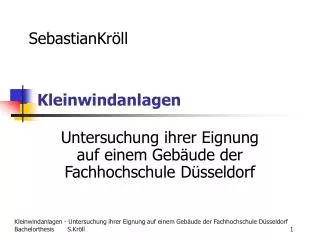

  1. SebastianKröll Kleinwindanlagen Untersuchung ihrer Eignung auf einem Gebäude der Fachhochschule Düsseldorf

  2. Aufgaben der Bachelor Thesis • Übersicht über verschiedene Windenergieanlagen • Grundlagen der Windenergienutzung • Auswertung der Messwerte am Standort der FH Düsseldorf • CFD Simulation der Strömungen auf dem Gelände der FH Düsseldorf

  3. Übersicht über verschiedene Windkraftanlagen • Horizontalläufer • Vertikalläufer • Mantelturbine • Kitepower

  4. Übersicht zu verschiedenen Windenergieanlagen • Horizontalläufer

  5. Übersicht zu verschiedenen Windenergieanlagen • Vertikalläufer

  6. Übersicht zu verschiedenen Windenergieanlagen • Mantelturbine

  7. Übersicht zu verschiedenen Windenergieanlagen • Kitepower

  8. Windenergienutzung • Aufbau der Atmosphäre Bodengrenzschicht (Prandtlschicht, Erkmanschicht) und Höhenströmung

  9. Windenergienutzung • Aufbau der Atmosphäre Prandtlschicht, Erkmanschicht und Höhenströmung

  10. Windenergienutzung Im Wind enthaltene Leistung • Schubkräfte =Betz Formel mit 16/27 Wofür wichtig? Mastauslegung

  11. Auswertung der Messwerte • Windgeschwindigkeitsverlauf über einen Tag und höchste Geschwindigkeiten • Häufigkeitsverteilung • Windrichtung • Jahresgang

  12. Windgeschwindigkeitsverlauf an einem Tag • Geschwindigkeitsunterschiede am Tag und Nacht In der Regel: Nacht kleinere Windgeschw. (vielleicht wg. Thermik)

  13. Häufigkeitsverteilung • Häufigkeitsverteilung gibt die Anzahl der einzelnen Geschwindigkeiten wieder • (5 Minutenmittelwerte, ca.50000 Werte, für das Jahr 2010/11) • mittlere Jahresgeschwindigkeit von 2,3 m/s

  14. Windrichtung Nord • Windrichtung wird in 8 Klassen unterteilt • jede Klasse entspricht einem Bereich von 45° • die Hauptwindrichtung beträgt Südwest West

  15. Jahresgang • Jahresgang gibt den Geschwindigkeitsverlauf über ein Jahr an (Monatsmittelung) Ausreißer – Fehler Messtechnik

  16. CFD Simulation • Geometrie • Netzgenerierung • Setup • Erstellung der Randbedingungen • Ergebnis • Problematik

  17. CFD Simulation Geometrie Wie wurden Gebäude vermessen? Stativ Lasergerät • Erstellung des Geländes über CAD Programm • Grundkörper Oktagon wegen der 8 Windrichtungen • Änderung an der Geometrie

  18. CFD Simulation Netzgenerierung • Automatische Netzgenerierung(unstrukturierte Tetraeder) • Einfügen von Prismenschichten (Netzverfeinerung am Boden und Gebäudewänden) • Kleinstes Y+ bedeutet wandnächste Schicht bei …

  19. CFD Simulation Setup • Festlegung der Ein- und Austritte • Definition der Randbedingungen Eintrittswindgeschwindigkeit Turbulenzmodell Reibung an Wänden keine Reibung am Himmel (welche Höhe?)

  20. CFD Simulation Erstellung der Randbedingungen • Ausbildung der Bodengrenzschicht im Anlauf • Ermittlung der Eintrittswind- geschwindigkeit (mittlere Eintrittsgeschw. ?)

  21. CFD Simulation Ergebnis Wo liegt der Messort? • Darstellung des Strömungsverlaufes im Simulationsgebiet und der Windverhältnisse an einzelnen Punkten Sekundärströmungsgebiete/Nachläufe der umströmten Gebäude

  22. CFD Simulation Problematik • Ergebnisse sind mit Vorsicht zu betrachten • Gelände und Gebäude stark vereinfacht • Simulationen sind stationär – Realität ist instationär • Umgebung außerhalb des Simulationsgebietes wird nicht berücksichtigt

  23. Fazit • Vorgehen hinsichtlich CFD wird als sinnvoll bewertet • empirisches Datenmaterial, das als Grundlage diente, erlaubt keine Bewertung hinsichtlich „Wirtschaftlichkeit“ • bester Platz ist auf dem L-Takt – warum? c in m/s ZAHL in welcher Höhe ZAHL • vorliegende Studie lässt sich zu Anschauungszwecken nutzen (CFD und mögliche Versuchsanlage)
