  1. 5.1 真实环境配置 5.1.2 全局数据配置 主讲人：于正永

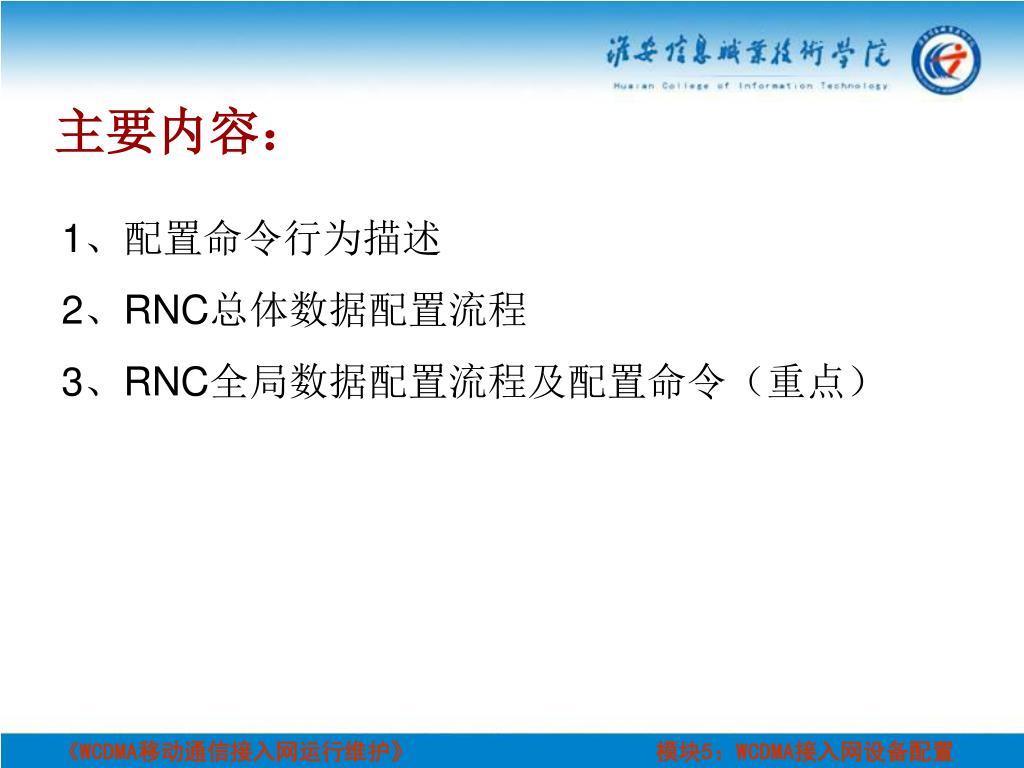

  2. 1、配置命令行为描述 2、RNC总体数据配置流程 3、RNC全局数据配置流程及配置命令（重点） 主要内容：

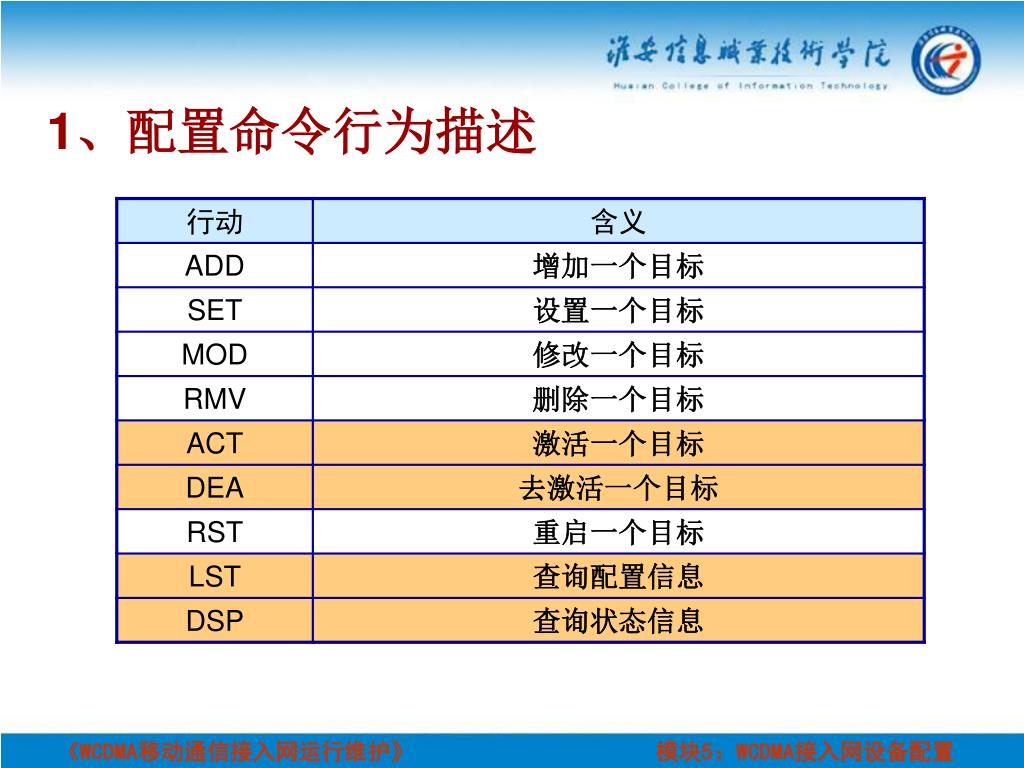

  3. 1、配置命令行为描述

  4. UTRAN UE CN Iu Uu BSC6810 Iub NodeB MSC Server 设备数据配置 Iub Iu-CS Iur 接口数据配置 MGW NodeB Iu-PS RNC侧小区配置 Iub SGSN NodeB BSC6810 2、RNC总体数据配置流程 开始 全局数据配置 结束

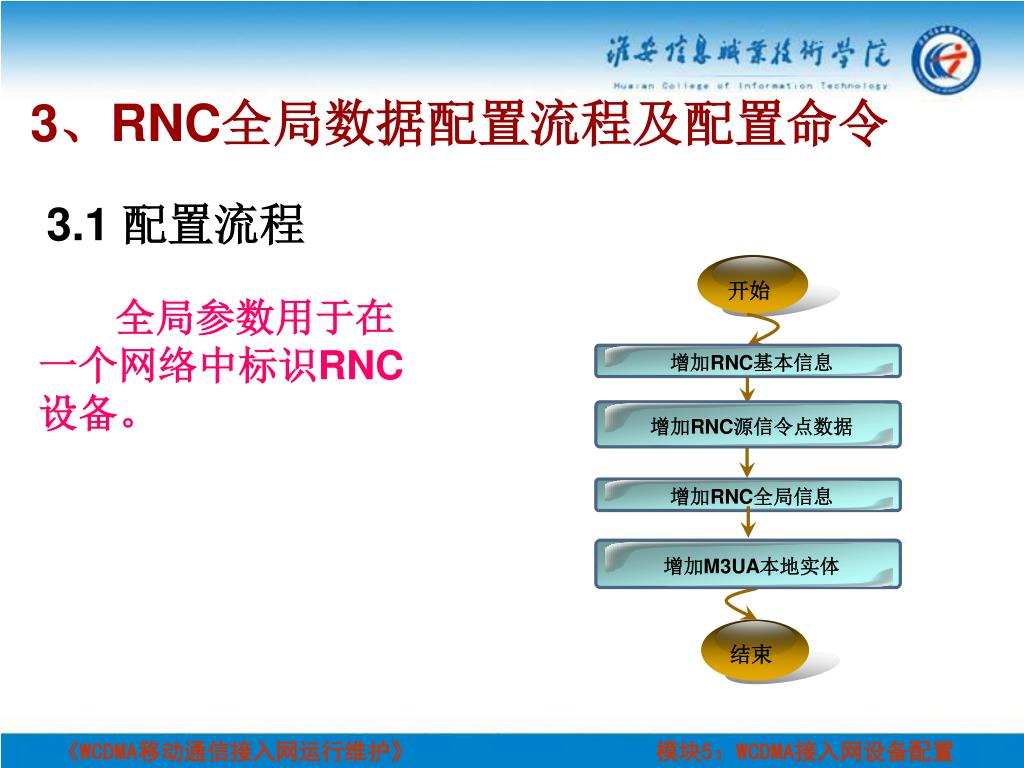

  5. 开始 增加RNC基本信息 增加RNC源信令点数据 增加RNC全局信息 增加M3UA本地实体 结束 3、RNC全局数据配置流程及配置命令 3.1 配置流程 全局参数用于在一个网络中标识RNC设备。

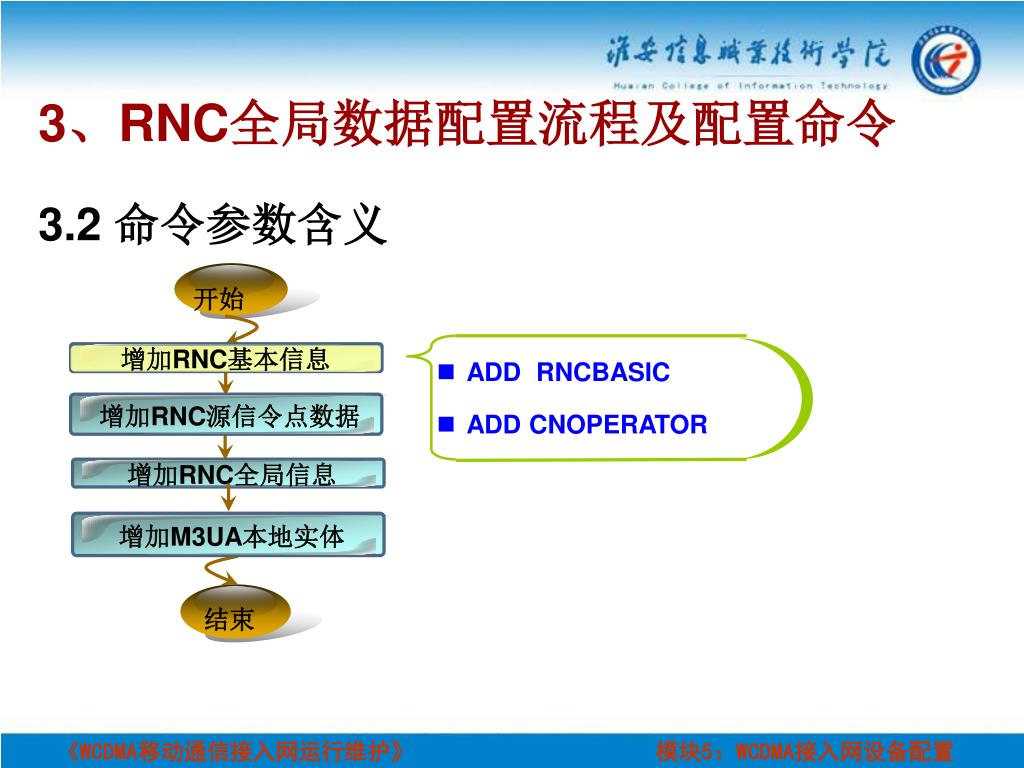

  6. 增加RNC基本信息 开始 增加RNC源信令点数据 增加RNC全局信息 增加M3UA本地实体 结束 3、RNC全局数据配置流程及配置命令 3.2 命令参数含义 • ADD RNCBASIC • ADD CNOPERATOR

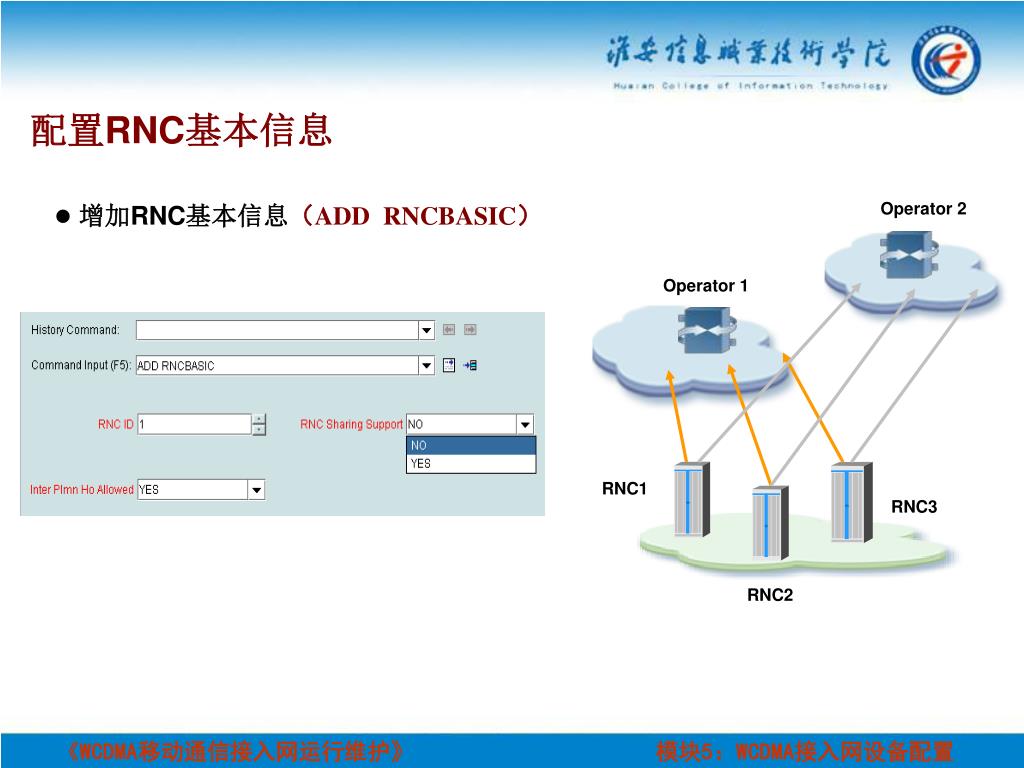

  7. Operator 2 Operator 1 RNC3 RNC2 配置RNC基本信息 • 增加RNC基本信息（ADD RNCBASIC） RNC1

  8. 增加运营商（ADD CNOPERATOR ） • Cn operator index: 索引 Value range: 0 ~ 3 RNC内部规划 • Cn Operator Name: 名字 Value range: String long 1 ~ 31 RNC内部规划 • Primary Operator Flag: 是否为主运营商 Value range: YES – NO 运营商协商 • Mobile country code: 移动国家码 Value range: 000 to 999 网络规划提供 • Mobile network code: 移动网络码 Value range: 00 to 99 or 000 to 999网络规划提供

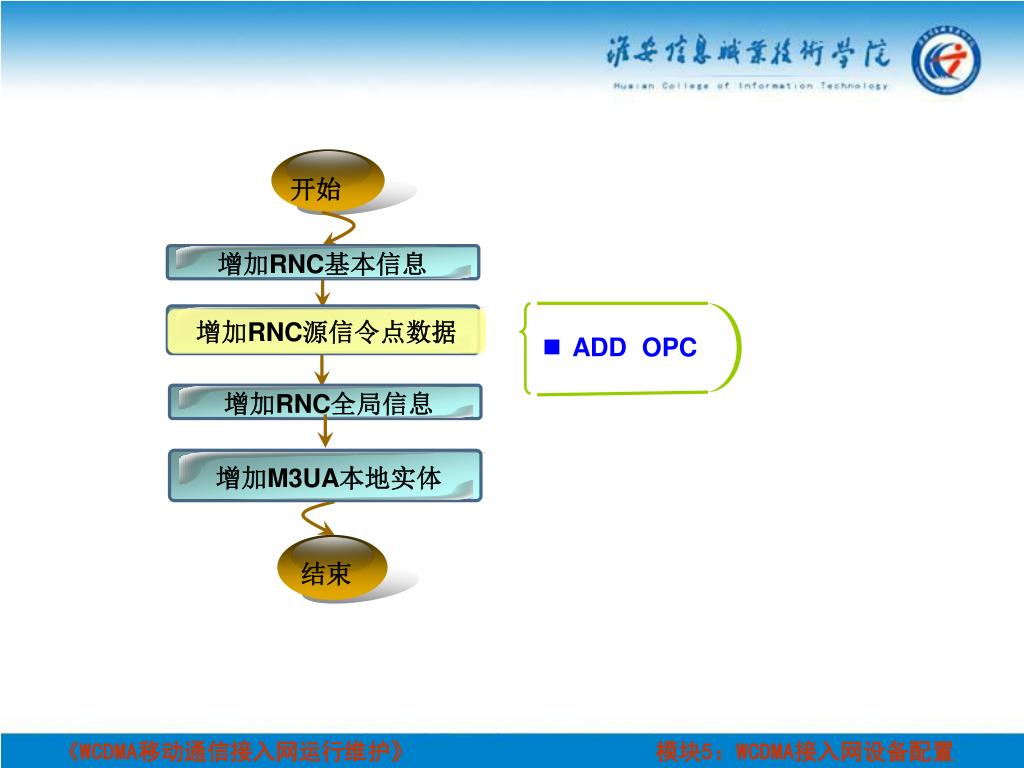

  9. 增加RNC基本信息 开始 增加RNC源信令点数据 增加RNC全局信息 增加M3UA本地实体 结束 • ADD OPC

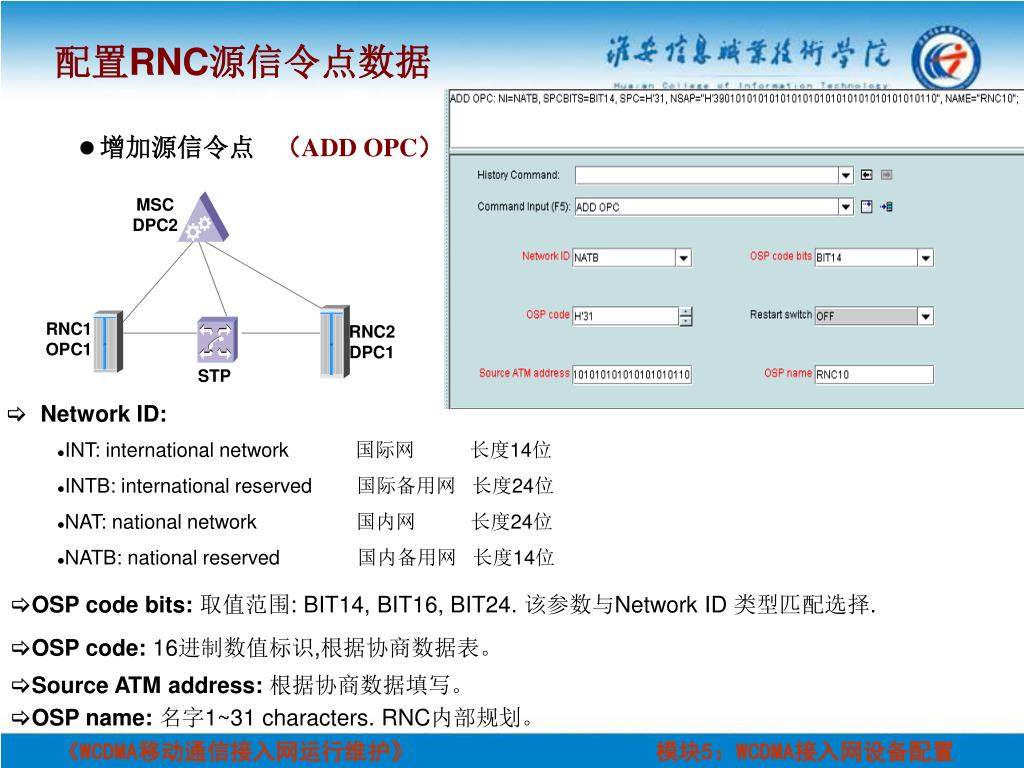

  10. 增加源信令点 （ADD OPC） MSC DPC2 RNC1 OPC1 RNC2 DPC1 STP 配置RNC源信令点数据 • Network ID: • INT: international network 国际网 长度14位 • INTB: international reserved 国际备用网 长度24位 • NAT: national network 国内网 长度24位 • NATB: national reserved 国内备用网 长度14位 • OSP code bits:取值范围: BIT14, BIT16, BIT24. 该参数与Network ID 类型匹配选择. • OSP code: 16进制数值标识,根据协商数据表。 • Source ATM address:根据协商数据填写。 • OSP name:名字1~31 characters. RNC内部规划。

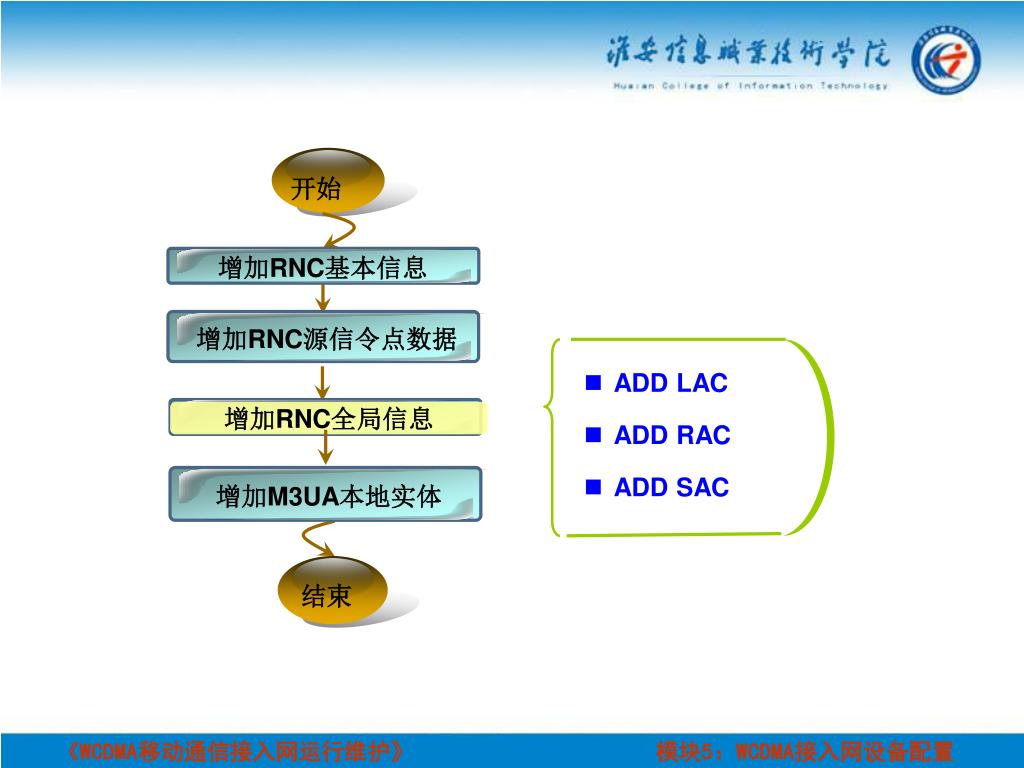

  11. 增加RNC基本信息 开始 增加RNC源信令点数据 增加RNC全局信息 增加M3UA本地实体 • ADD LAC • ADD RAC • ADD SAC 结束

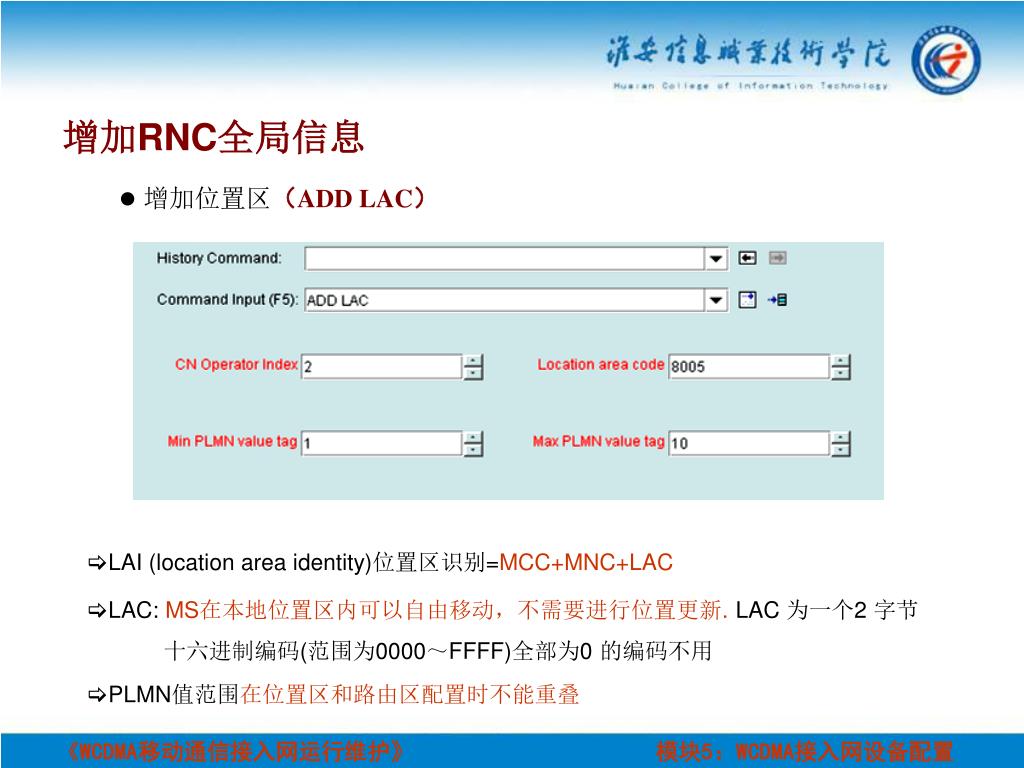

  12. 增加RNC全局信息 • 增加位置区（ADD LAC） • LAI (location area identity)位置区识别=MCC+MNC+LAC • LAC: MS在本地位置区内可以自由移动，不需要进行位置更新. LAC 为一个2 字节 十六进制编码(范围为0000～FFFF)全部为0 的编码不用 • PLMN值范围在位置区和路由区配置时不能重叠

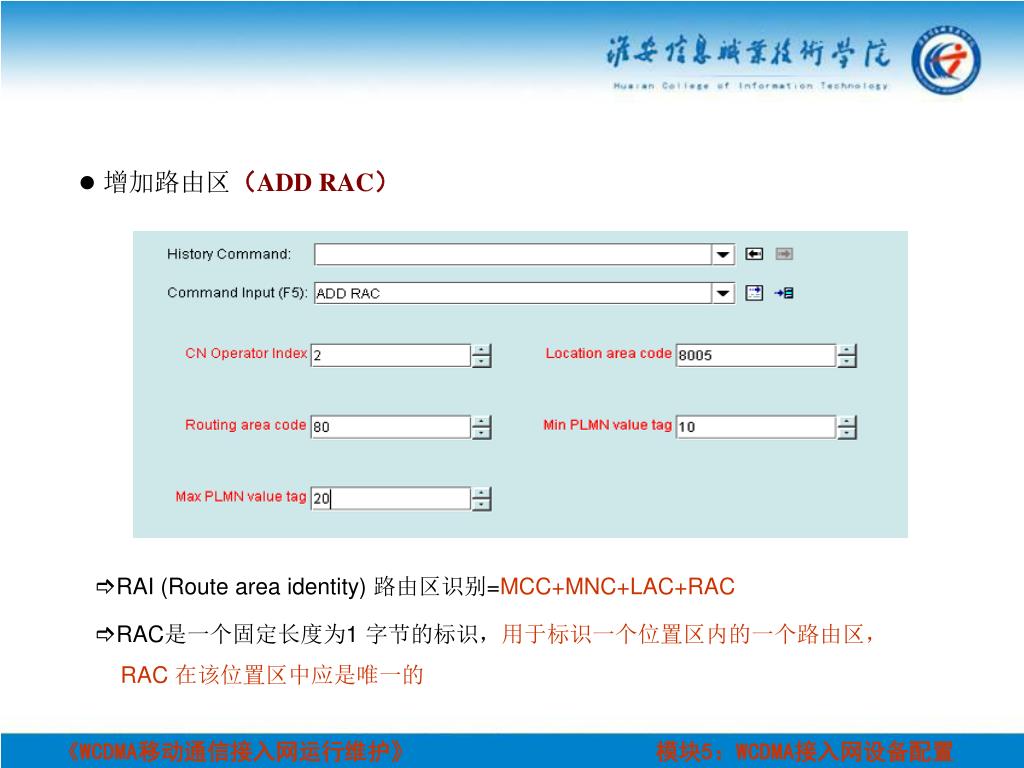

  13. 增加路由区（ADD RAC） • RAI (Route area identity) 路由区识别=MCC+MNC+LAC+RAC • RAC是一个固定长度为1 字节的标识，用于标识一个位置区内的一个路由区， RAC 在该位置区中应是唯一的

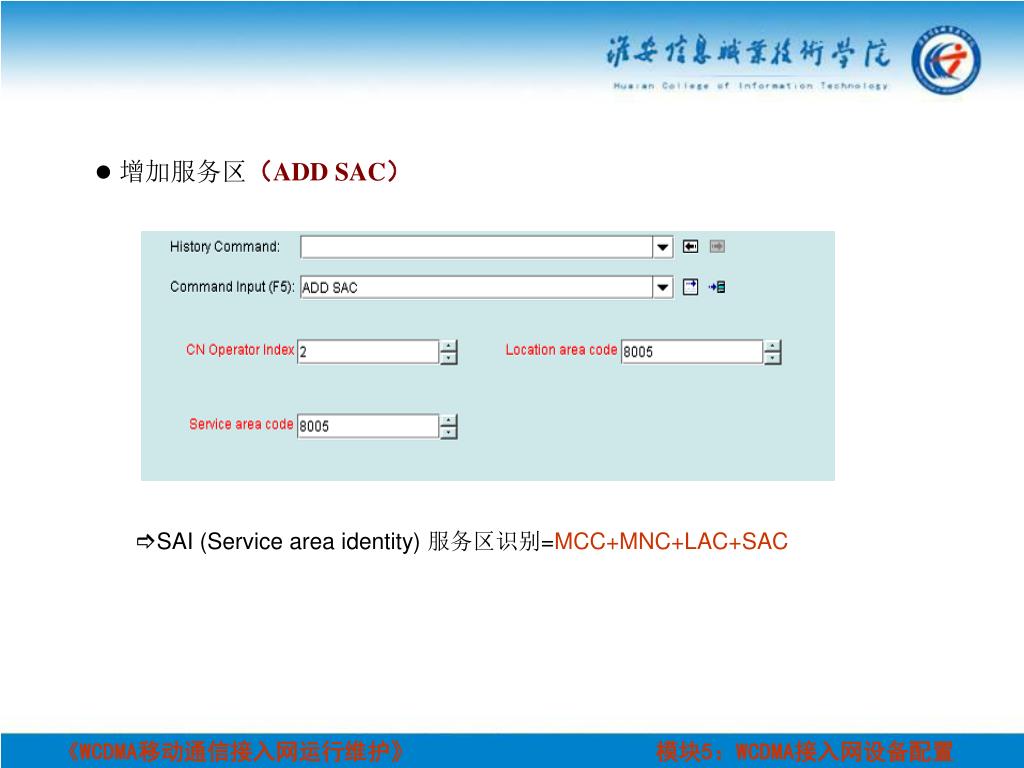

  14. 增加服务区（ADD SAC） • SAI (Service area identity) 服务区识别=MCC+MNC+LAC+SAC

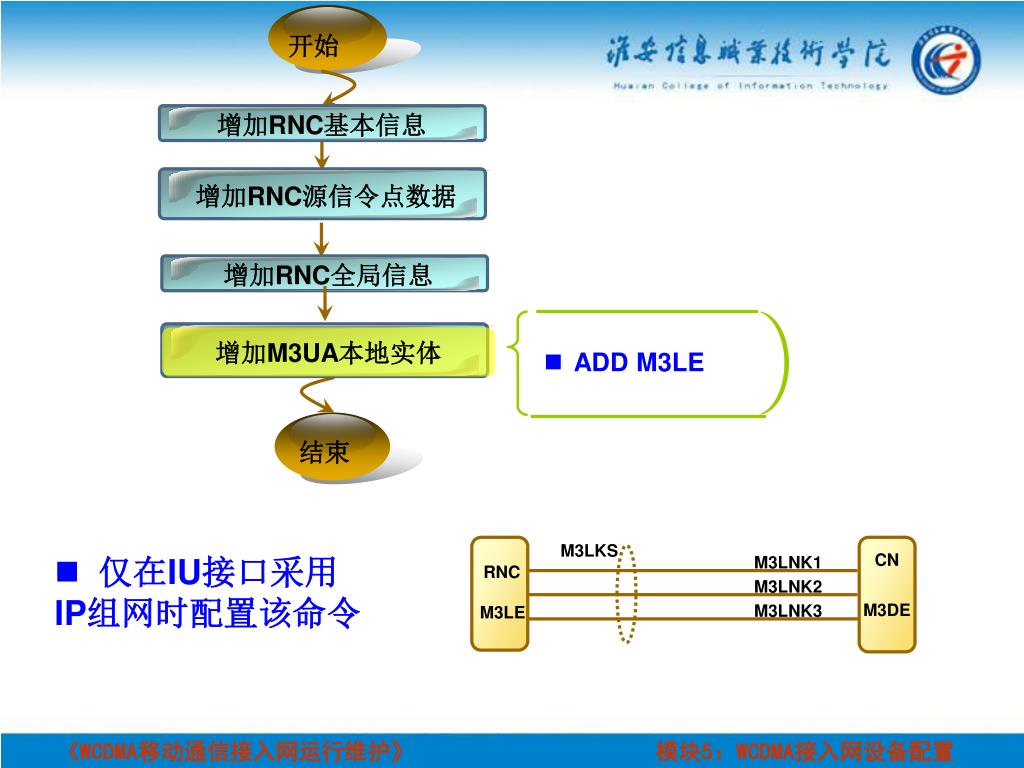

  15. 增加RNC基本信息 开始 增加RNC源信令点数据 增加RNC全局信息 结束 增加M3UA本地实体 • ADD M3LE M3LKS • 仅在IU接口采用 • IP组网时配置该命令 M3LNK1 CN RNC M3LNK2 M3LNK3 M3DE M3LE

  16. 4、 小结 （1）RNC数据配置总体流程？ （2）RNC全局数据配置流程及命令？
