§1-4 平面图形的尺寸分析及画法

§1-4 平面图形的尺寸分析及画法. 平面图形是由许多线段连接而成，如下图：手柄平面图。画图前首先要对图形尺寸和线段进行分析，以便明确作图顺序，正确快速地画出平面图形和标注尺寸。. 手柄平面图. 一、平面图形的尺寸分析 平面图形中的尺寸按其作用不同，分为 定形尺寸 和 定位尺寸 两大类。 定形尺寸 ：用于确定平面图形中各几何元素形状大小的尺寸。如下图中直线段的长度、圆的直径、圆弧半径等。. 定形尺寸.

lolita
Download Presentation

§1-4 平面图形的尺寸分析及画法

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

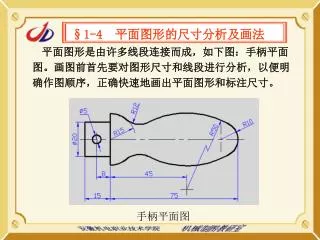

  1. §1-4 平面图形的尺寸分析及画法 平面图形是由许多线段连接而成，如下图：手柄平面图。画图前首先要对图形尺寸和线段进行分析，以便明确作图顺序，正确快速地画出平面图形和标注尺寸。 手柄平面图

  2. 一、平面图形的尺寸分析 平面图形中的尺寸按其作用不同，分为定形尺寸和定位尺寸两大类。 定形尺寸：用于确定平面图形中各几何元素形状大小的尺寸。如下图中直线段的长度、圆的直径、圆弧半径等。 定形尺寸

  3. 定位尺寸：用于确定几何要素在平面图形中所处位置的尺寸。如下图中，尺寸8确定了φ5的圆心位置；45确定了R50圆心左右方向的一个定位尺寸；75间接地确定了R10圆心的左右位置。定位尺寸：用于确定几何要素在平面图形中所处位置的尺寸。如下图中，尺寸8确定了φ5的圆心位置；45确定了R50圆心左右方向的一个定位尺寸；75间接地确定了R10圆心的左右位置。 定位尺寸

  4. 定位尺寸的起点称为尺寸基准。对平面图形而言，有定位尺寸的起点称为尺寸基准。对平面图形而言，有 长（左右）和宽（上下）两个不同方向的尺寸基准。 尺寸基准通常选择图形中的对称线、中心线或某一轮廓 线。对于回转体一般以回转轴线作为径向尺寸基准，以重 要端面为轴向尺寸基准。 尺寸基准

  5. 二、平面图形的线段分析 平面图形中的线段（直线或圆弧），根据其定位尺寸的齐全与否可分为三类：已知线段、中间线段、连接线段。1、已知线段：具有定形尺寸和齐全的定位尺寸的线段。 已知线段

  6. 2、中间线段：具有定形尺寸和不齐全的定位尺寸的线段（或圆弧）。如下图中R50圆弧，仅具有半径和圆心的一个定位尺寸45。中间线段需要一端相邻的线段作出后才能作出。 中间线段

  7. 2、连接线段：具有定形尺寸而没有定位尺寸的线段（或圆弧）。如下图中R12圆弧，仅具有半径，圆心的定位尺寸都没有。连接线段需要依靠两端相邻的线段作出后才能作出。2、连接线段：具有定形尺寸而没有定位尺寸的线段（或圆弧）。如下图中R12圆弧，仅具有半径，圆心的定位尺寸都没有。连接线段需要依靠两端相邻的线段作出后才能作出。 连接线段

  8. 平面图形的绘图步骤可归纳如下： 1.画基准线，定位线 2.画已知圆弧 3.画中间圆弧 4.画连接圆弧 5.经检查、整理后加深图线 三、平面图形的绘图步骤 试分析手轮图形中的尺寸和线段，确定绘制该平面图形的步骤并作出此图形。

  9. 1、尺寸分析 图中R40、R8、R50、R15以及φ20、φ5均为定形尺寸 图中的8、φ30和115为定位尺寸。 2、线段分析 图中R15圆弧、R8圆弧和φ5为已知圆弧，R50为中间圆弧，R40弧则为连接圆弧。

  10. 作图步骤： 2、作已知线段 1、作基准线 3、作中间线段R50

  11. 4、作连接线段R40 5、检查、整理并加深图形

  12. 四、平面图形的尺寸注法 平面图形的尺寸标注要求： 正确：尺寸注法应符合国家标准的有关规定。 完整：所标注的尺寸应齐全，不重复、不遗漏。 清晰：尺寸数字应清晰且排列整齐。 平面图形的尺寸标注步骤： 1.分析图形，包括尺寸分析和线段分析，确定长、 宽两个方向的尺寸基准 2.标注定形尺寸 3.标注定位尺寸

  13. 平面图形的尺寸标注示例1：

  14. 平面图形的尺寸标注示例2：

  15. 平面图形的尺寸标注示例3：

  16. 平面图形的尺寸标注示例4：
