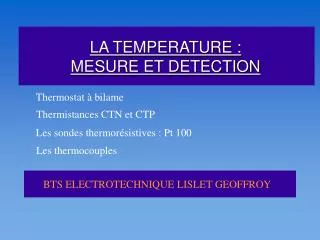

  1. LA TEMPERATURE : MESURE ET DETECTION Thermostat à bilame Thermistances CTN et CTP Les sondes thermorésistives : Pt 100 Les thermocouples

  2. Le bilame (laiton et invar ou ferro-nickel et invar en général) se déforme sous l ’effet de la température, et actionne mécaniquement un contact Thermostats à bilame Détection de seuils de température

  3. CTN et CTP R Faible gamme de température Temp (°C) 150

  4. Contrôle de température bobinage moteur CTP : Contrôle de moteur, associée à un relais de mesure

  5. Courbes Pt100 / CTP

  6. La résistance varie avec la température. La plus connue : Mesure par résistance : Pt 100 Sonde Pt 100 : 100 Ohms à 0°C 138,5 Omhs à 100 °C

  7. Sonde PT100 : montage 2 fils La tension mesurée par la carte ( V2 ) est supérieure à la tension existant aux bornes de la sonde (V1) à cause des chutes de tension dans les résistances de ligne ( RL ).

  8. Câbles appariés Résistance du fil de retour indifférente Sonde PT100 : montage trois fils Chutes de tension dans les fils de signes opposés

  9. PT100 2 fils utilisée sur une carte d'entrée prévue pour sondes 3 fils :

  10. Sonde PT100 : montage quatre fils Ze est très grande : la chute de tension dans les RLx est négligeable Ce montage donne la meilleure précision mais est le plus cher

  11. Point A : soudure chaude (jonction de mesure) Point B : soudure froide (jonction de référence) THERMO COUPLES La fem (quelques mV ou x10mV) qui apparaît (UB-UA) dépends de la température (TB-TA) et des métaux utilisés. Cette loi est non linéaire Il faut donc connaître la température de référence TB pour mesurer TA : compensation de la soudure froide

  12. Thermo couples : matériaux

  13. Câbles d ’extension ou de compensation Les câbles de compensation sont moins chers que les câbles d ’extension, qui sont dans le même matériau que le thermocouple. A isoler soigneusement ( de la température extérieure)

  14. Transmetteur Le transmetteur, ampli ou encore conditionne, traite le signal de la sonde, le linéarise, et le conditionne pour être exploitable (sortie 4-20 mA e n général) Il peut être intégré à la tête de la sonde

  15. Sonde de mesure industrielle

  16. Elément de mesure
