slide1

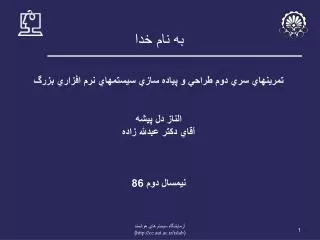

به نام خدا

تمرينهاي سري دوم طراحي و پياده سازي سيستمهاي نرم افزاري بزرگ

الناز دل پيشه

آقاي دکتر عبدلله زاده

نيمسال دوم 86

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide2
تمرين 1
  • مثالي براي اندازه گيري يک سيستم نرم افزاري ارائه دهيد.

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide3
اندازه گيري يک سيستم بانکداري
  • پيچيدگي کارکرد سيستم
        • تخمين در اينجا با استفاده از کتاب مهندسي نرم افزار sommerville مدل COCOMO صورت گرفته است.
        • با توجه به ليست نيازمنديها، وجود بيش از 100 کلاس پيش بيني مي شود. با توجه به وزن هر يک از کلاسها، function point بيش از 200 براي سيستم محاسبه شد.
        • با استفاده از فرمول: LOC = AVC * number of FP

FP:Function point

AVC: براي اين پروژه، مي تواند بين 30 تا 40 باشد

در نتيجه : LOC=35*200=7000

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide4
اندازه گيري يک سيستم بانکداري (ادامه)
  • نيازمنديهاي غير وظيفه اي
    • منبع:Object-Oriented Software Engineering Using UML Patterns and Java
        • قابليت اعتماد (Reliability)
          • درهمه مواقع 95%، بايد سيستم در دسترس باشد.
          • در صورت failure، restart شدن سيستم قابل قبول است.
          • سيستم اصلاً نمي تواند داده اي را از دست دهد.
        • قابليت استفاده (Usability)
          • کاربران سيستم داراي سواد ابتدايي هستند.
          • واسط کاربري بايد آسان بوده و آشنا براي کاربر باشد.
        • واسط (Interface)
          • سيستم با 5 سيستم خارجي از قبل موجود تعامل دارد.
          • داده ها از 2 طريق مختلف، انتقال مي يابند.

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide5
اندازه گيري يک سيستم بانکداري (ادامه)
          • کارايي
            • زمان پاسخ سيستم به هر کاربر حداکثر10 ثانيه است.
            • همزمان ، ده هزار کاربر مي توانند از سيستم بصورت همزمان استفاده کنند.
  • پرسنل زياد
      • به بيش از 100 نفر براي آناليز، طراحي، ساخت، پياده سازي، مديريت، تهيه استاندارد و آموزش سيستم نيازمنديم.

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide6
اندازه گيري يک سيستم بانکداري (ادامه)
  • عدم يکپارچگي
      • با توجه به توزيعي بودن سيستم در سراسر کشور بيش از 5 تنوع در سخت افزارها و نرم افزارها و پروتکلهاي ارتباطي، پيش بيني مي شود.
  • توزيع پردازش
      • با وجود شعب در اقصي نقاط کشور، با توزيع عمليات و داده ها در بيش از 10 نود مواجهيم.

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide7
تمرين 2
  • جدول شناخت سيستم LS را در ديدگاه مديريت و ديدگاه کسب و کار بيان کنيد.

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide8
جدول شناخت سيستم LS ديدگاه مديريت

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

ls application
جدول شناخت سيستم LS ديدگاه application

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide10
تمرين 3
  • مدلهاي پردازش را ارائه نموده و رابطه ي آ نرا با SSADM يا Agile يا O.O. بيان کنيد.

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide11
تمرين 3 (ادامه)
  • خطي
    • آبشاري در هر سه متدولوژي مي توان از آن استفاده کرد.
  • افزايشي
    • Incremental
    • RAD
  • تکاملي
    • Prototyping
    • Spiral
    • Concurrent Development Model
  • Component based Development
  • The Formal Methods Model
  • Aspect Oriented Software Development
  • The Unified Process

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide12
تمرين 3 (ادامه)
  • مدل هاي فرايندي Agile
    • Extream Programming (XP)
    • Adaptive Software Development (ASD)
    • Dynamic System Development Method (DSDM)
    • Scrum
    • Crystal
    • Feature Driven Development (FDD)

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide13
منبع:
  • R. Pressman, Software Engineering -- A Practitioner's Approach, 6th edition, McGraw Hill, 2005.

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide14
تمرين 4:
  • ليستي از ابزار را در فرايند توليد نرم افزار ارائه کنيد

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide15
تمرين 4 (ادامه)
  • Object Domain:
    • Object Domain Systems. object-oriented analysis and design
  • Object Methodology Overview:
    • ICONIX Software Engineering Inc.. interactive CD-Rom course
  • Object Plant:
    • Midius Art&Science. object oriented analysis & design, OMT, UML, Macintosh
  • Object Technology Workbench:
    • OWiS Software GmbH. object oriented modeling, UML
  • Object Technology Workbench: (OTW)
    • OTW Software, Inc.. object oriented analysis and design, UML
  • Object-Modeller:
    • Sapiens International.
  • Object-Oriented Designer:
    • Kim, Prof. Tae Gyun. object oriented analysis & design, freeware, OMT
  • Objecteering:
    • Softeam. UML, C++, Java, metaCASE
  • ObjectGEODE:
    • Telelogic AB. real time systems analysis & design, OMT, UML, SDL
  • objectIF:
    • Computer Systems for Business International Eastern Europe Ltd. (CSBI EE) (reseller). Coad/Yourdan, analysis,design,implementation, object oriented methods

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide16
تمرين 4 (ادامه)
  • OPENTOOL:
    • TNI. object oriented modeling, metamodeling
  • Oracle:
    • Oracle Systems Corp..
  • Oracle Designer/2000:
    • Oracle Systems Corp..
  • Oracle Developer/2000:
    • Oracle Systems Corp..
  • Oracle Reports:
    • Oracle Systems Corp..
  • ORCHIS:
    • TNI. functional analysis, SADT
  • P-Source:
    • Phoenix Technologies, Ltd..
  • P-Tools:
    • Phoenix Technologies, Ltd..
  • Pacbase:
    • CGI Systems, Inc.. repository, code generation, full life-cycle, I-CASE, metamodeling
  • PacDesign:
    • CGI Systems, Inc.. analysis, design, business modeling, Yourdon, SSADM, OMT, YSM, Merise

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide17
تمرين 4 (ادامه)
  • RapidBuild:
    • Tri-Pacific Software. real time task performance prediction
  • RapidSched:
    • Tri-Pacific Software. real time CORBA scheduling service
  • Rational Apex:
    • Rational Software Corporation. integrated interactive software engineering environment
  • Rational CRC:
    • Rational Software Corporation. object oriented analysis & design, class-responsibility-collaboration methodology
  • Rational Rose:
    • Rational Software Corporation. object oriented analysis & design, Booch methodology
  • RAZOR:
    • Visible Systems Corporation. issue tracking, configuration management
  • RDD-100:
    • Ascent Logic Corporation. systems engineering, requirements analysis
  • RDT:
    • Igatech Systems Pty Ltd. database applications, requirements management
  • ReaGeniX Programmer:
    • OBP Research Oy. C, code generation, embedded real time systems, component modeling
  • Real Time Developer Studio:
    • PragmaDev SARL. SDL-RT, real time, embedded
  • RECON3:
    • University of West Florida. freeware, program understanding, program comprehension

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide18
تمرين 4 (ادامه)
  • TurboCASE/Sys:
    • StructSoft, Inc.. real time systems
  • UIM/X:
    • Bluestone. GUI development
  • UIM/X:
    • Hewlett-Packard. GUI development
  • UML Essentials:
    • Pathfinder Solutions.
  • UML Foundation:
    • Pathfinder Solutions. code templates
  • UML Spotlight:
    • Pathfinder Solutions. model execution
  • Understand for Ada:
    • Scientific Toolworks, Inc.. reverse engineering/maintenance, Ada
  • Understand for C++:
    • Scientific Toolworks, Inc.. reverse engineering/maintenance, C++
  • Understand for FORTRAN:
    • Scientific Toolworks, Inc.. reverse engineering/maintenance, FORTRAN
  • Unirel Openlook Toolkit:
    • Unirel.
  • VADS:
    • Rational Software Corporation. development environment for embedded systems
  • VDM++ Toolbox:
    • Institute of Applied Computer Science (IFAD).
  • VDM++toC++ code generation:
    • Institute of Applied Computer Science (IFAD).
  • VDM++toJava code generation:
    • Institute of Applied Computer Science (IFAD).

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide19
تمرين 5
  • براي هر کدام از سيستمهاي زير مثالي ارائه کرده و بيان کنيد چرا جزء سيستمهاي بزرگ هستند.
  • پاسخ مشابه تمرين 1 است.

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide20
تمرين 6
  • براي هر کدام از viewpoint هاي ارائه شده در کلاس مثالي ذکر کنيد.

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide21
تمرين 6 (ادامه)
  • 4+1 view
  • اين view شامل 5 view زير مي باشد.

Logical view

Process view

Physical view

Use case view

Development view

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide22
تمرين 6 (ادامه)
  • Logical view:

براي نمايشrequirement functional ها به کار مي رود. براي نمايش اين view از دياگرام هاي class diagram ، object diagram ،collaboration diagram و در مواقعي هم مي توان از E-R diagram استفاده کرد.

مثالي از class diagram:

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide23
تمرين 6 (ادامه)
  • مثالي از sequence diagram:

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide24
تمرين 6 (ادامه)
  • Process view

در اين شکل process ها و ارتباطات آنها نمايش داده شده اند.

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide25
تمرين 6 (ادامه)
  • Deployment view

نشان دهنده ي نصب واقعي پردازشهاي واقعي روي سخت افزار است.

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide26
تمرين 6 (ادامه)
  • Implementation view

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide27
تمرين 6 (ادامه)
  • Context view

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide28
تمرين 6 (ادامه)
  • Physical Data View

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)

slide29
منبع تمرين 6
  • Jeff Garland, Richard Anthony, Large – scale software architecture, 2003.

آزمايشگاه سيستم هاي هوشمند (http://ce.aut.ac.ir/islab)
