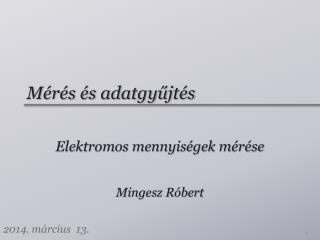

  1. Mérés és adatgyűjtés Elektromos mennyiségek mérése Mingesz Róbert 2014. március 13.

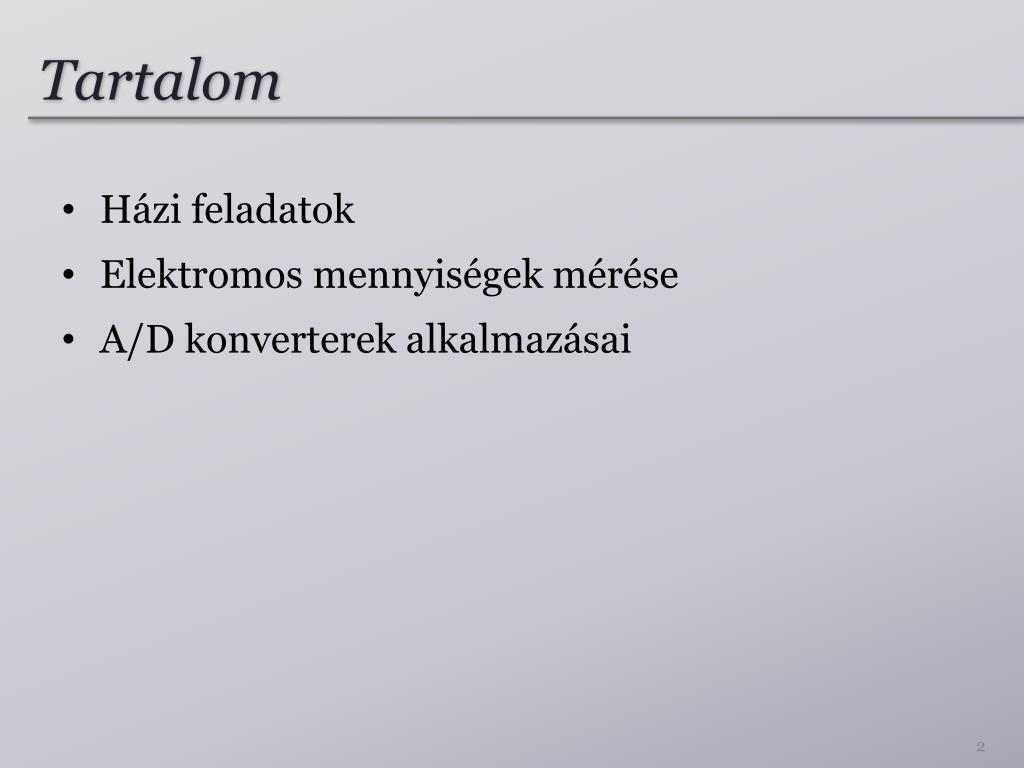

  2. Tartalom • Házi feladatok • Elektromos mennyiségek mérése • A/D konverterek alkalmazásai

  3. Házi feladatok

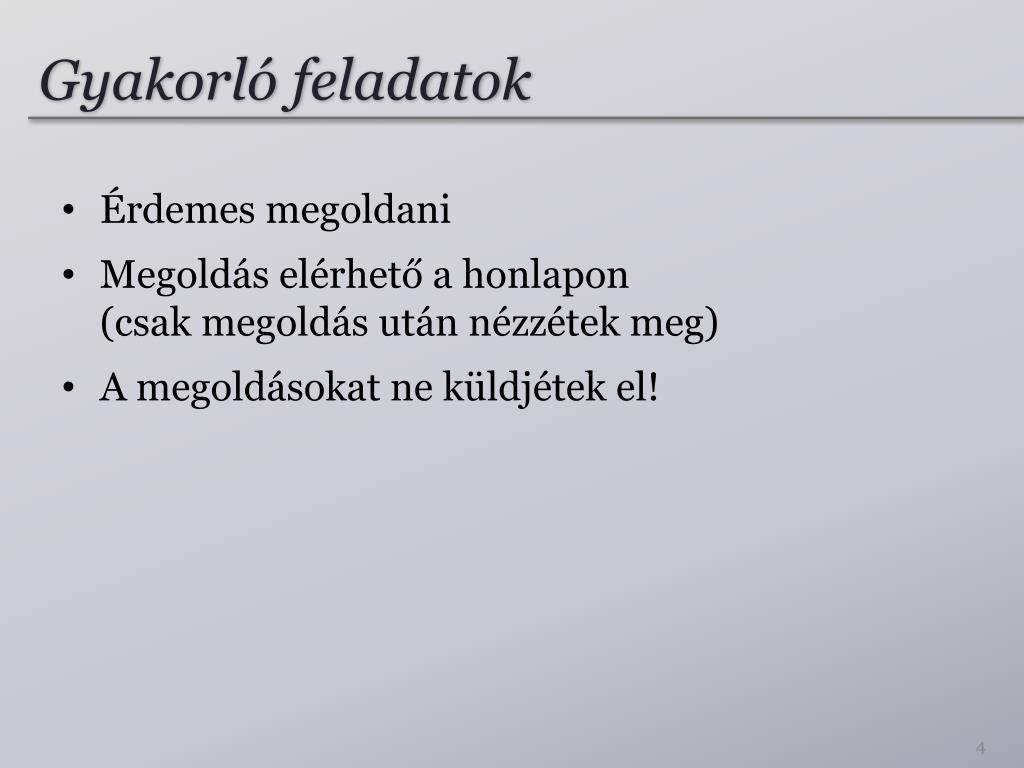

  4. Gyakorló feladatok • Érdemes megoldani • Megoldás elérhető a honlapon(csak megoldás után nézzétek meg) • A megoldásokat ne küldjétek el!

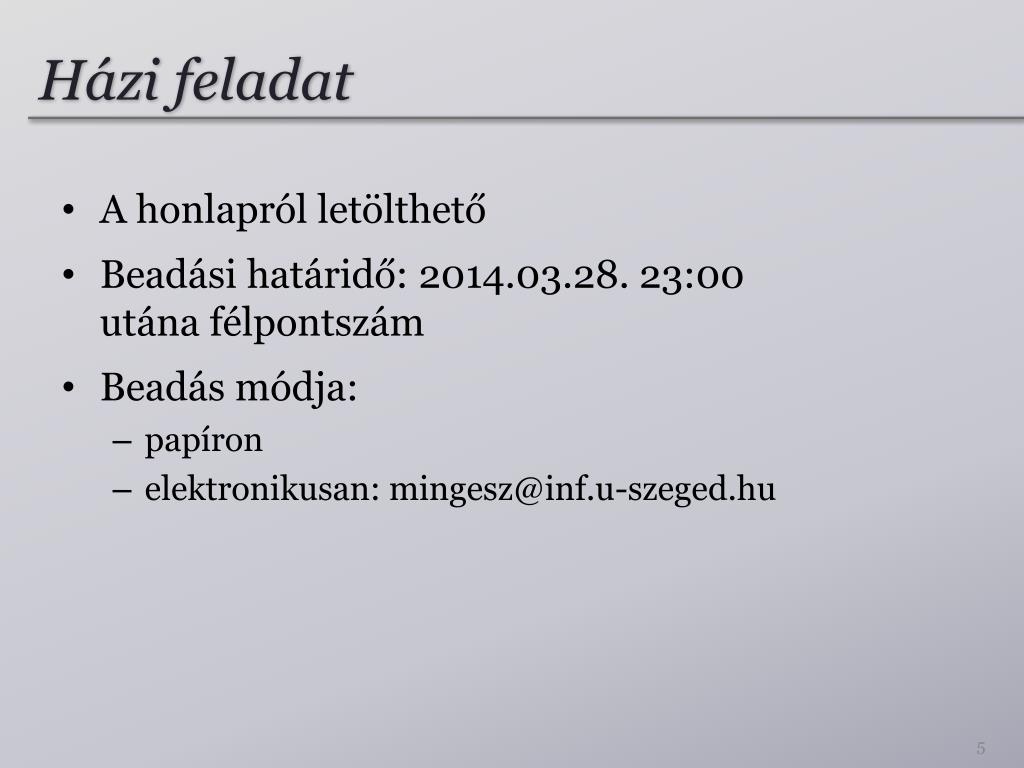

  5. Házi feladat • A honlapról letölthető • Beadási határidő: 2014.03.28. 23:00utána félpontszám • Beadás módja: • papíron • elektronikusan: mingesz@inf.u-szeged.hu

  6. Feszültség mérése

  7. Feszültségmérő bekötése • Párhuzamosan kötjük az áramkörbe • Az áramkört nem kell megszakítani

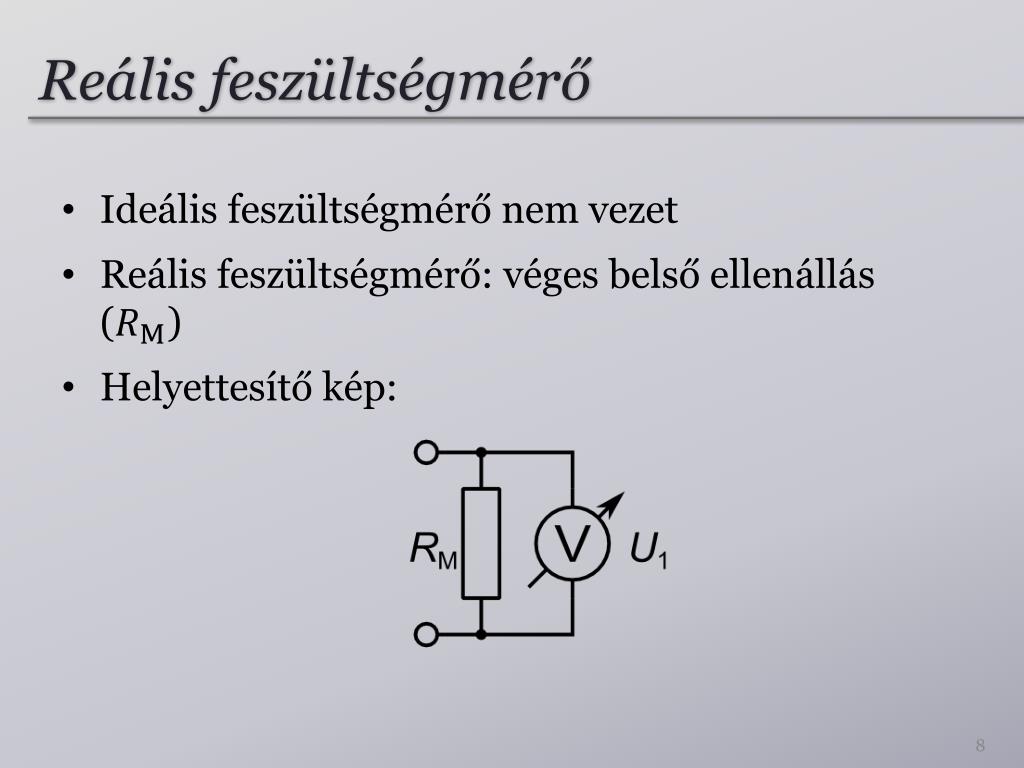

  8. Reális feszültségmérő • Ideális feszültségmérő nem vezet • Reális feszültségmérő: véges belső ellenállás () • Helyettesítő kép:

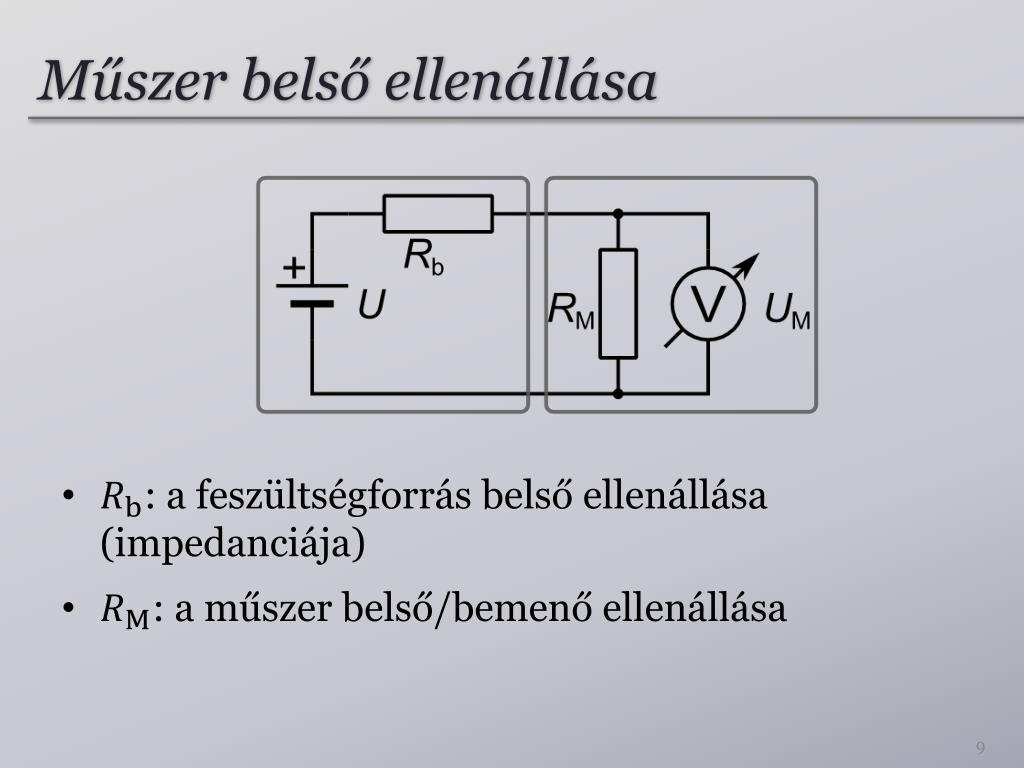

  9. Műszer belső ellenállása • : a feszültségforrás belső ellenállása (impedanciája) • : a műszer belső/bemenő ellenállása

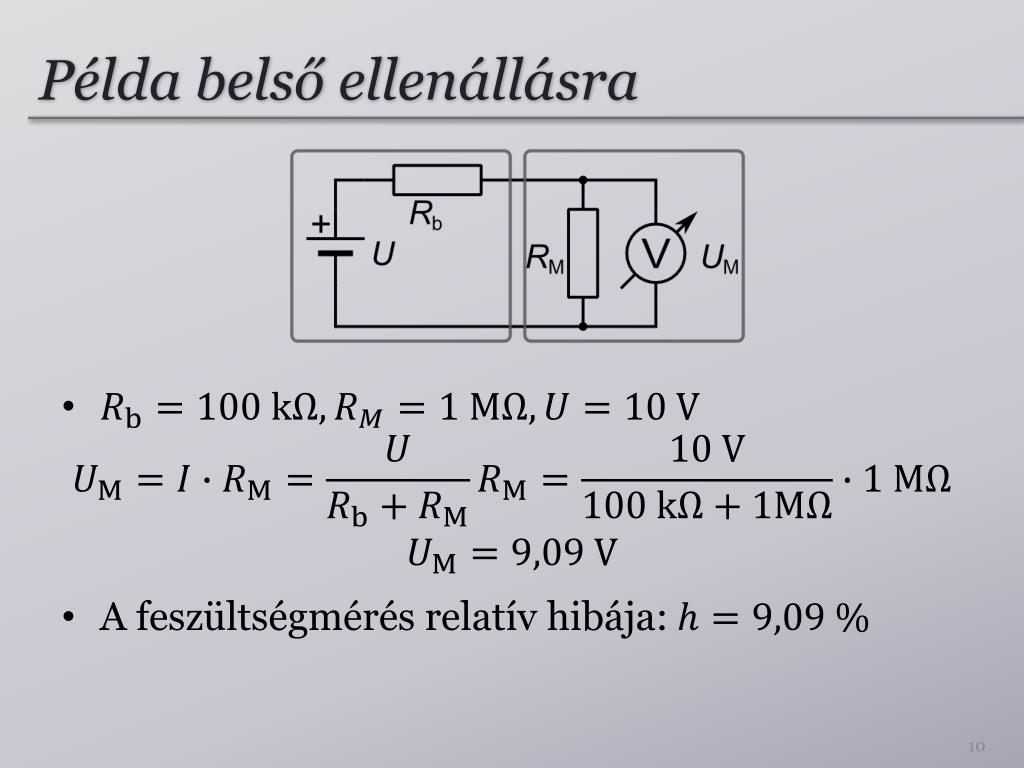

  10. Példa belső ellenállásra • A feszültségmérés relatív hibája:

  11. Példa belső kapcsolásra

  12. Bemenő impedancia megadása • Bemenő ellenállás • Földre van kötve • Nincs megadva nulla pont • Szivárgó áram Szivárgó áram hatása:

  13. A váltakozó jel paraméterei

  14. Egyszerű közép • Tiszta szinuszos jel esetén nulla

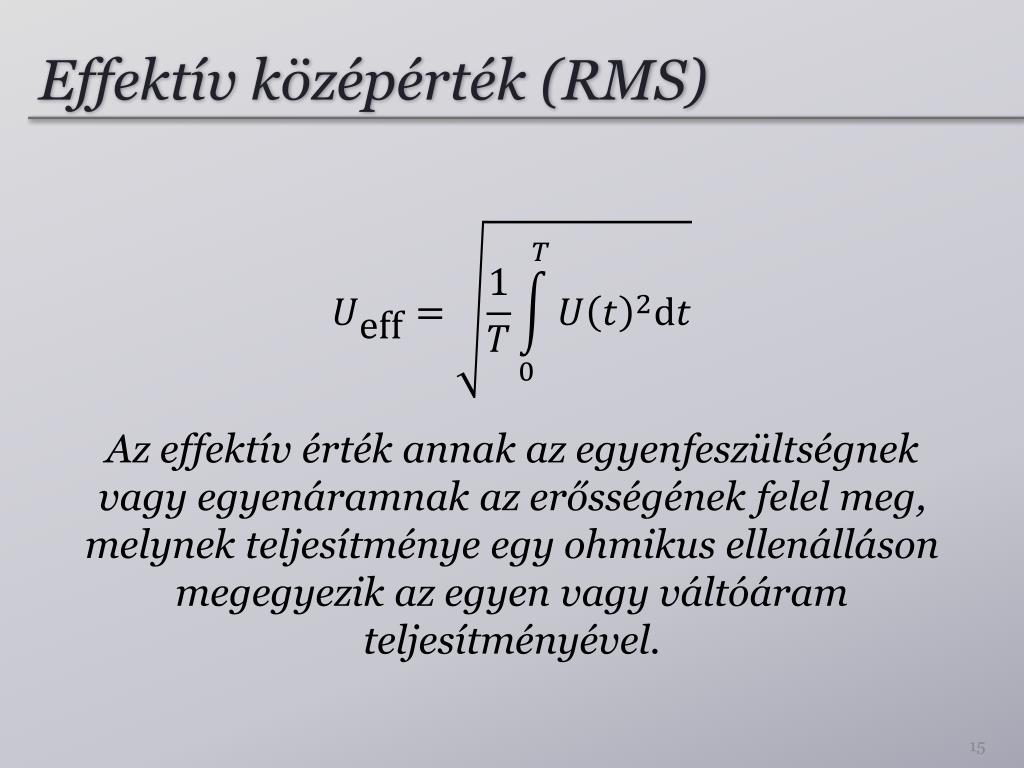

  15. Effektív középérték (RMS) Az effektív érték annak az egyenfeszültségnek vagy egyenáramnak az erősségének felel meg, melynek teljesítménye egy ohmikus ellenálláson megegyezik az egyen vagy váltóáram teljesítményével.

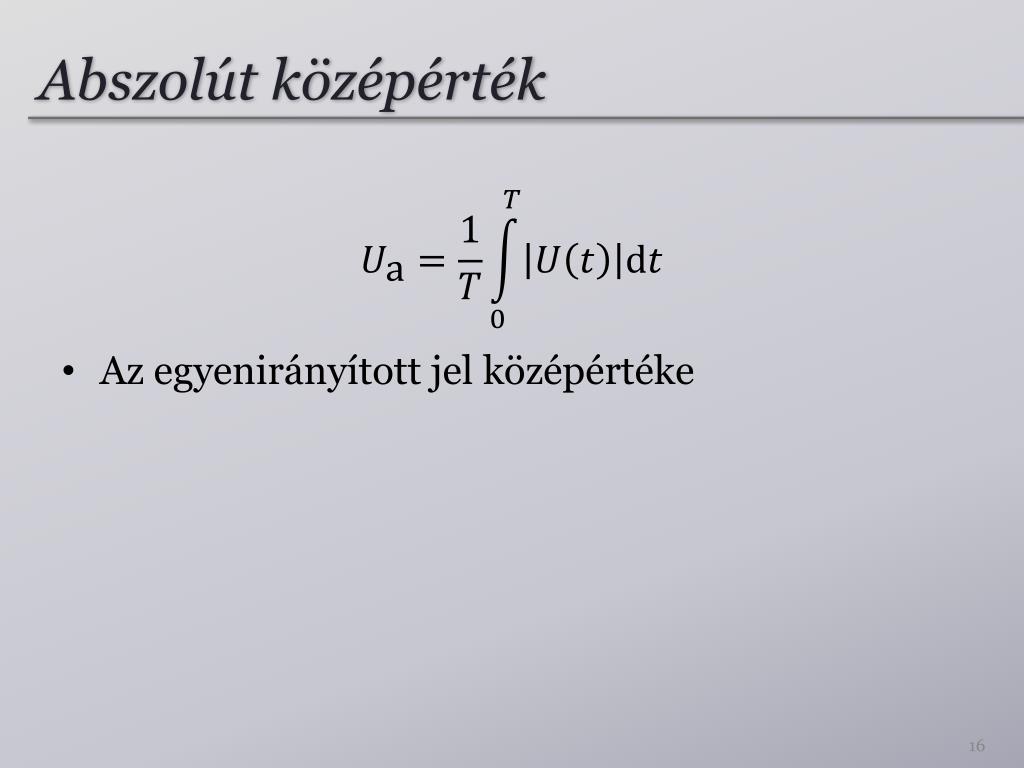

  16. Abszolút középérték • Az egyenirányított jel középértéke

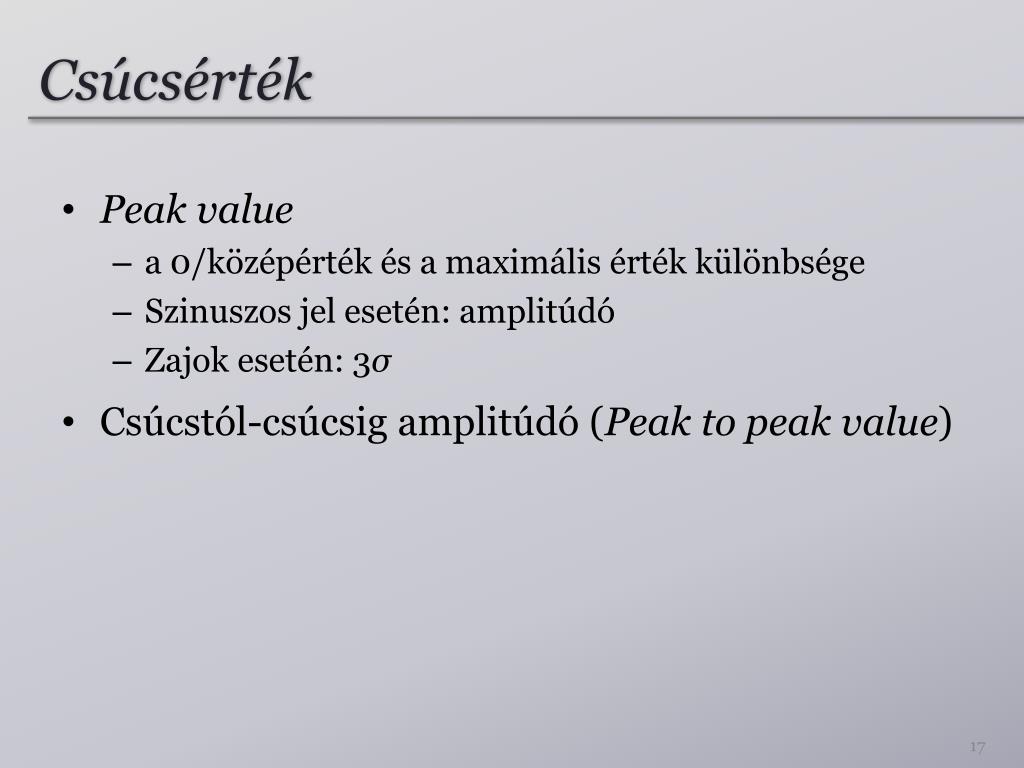

  17. Csúcsérték • Peakvalue • a 0/középérték és a maximális érték különbsége • Szinuszos jel esetén: amplitúdó • Zajok esetén: 3σ • Csúcstól-csúcsig amplitúdó (Peaktopeakvalue)

  18. A váltakozó jel paraméterei

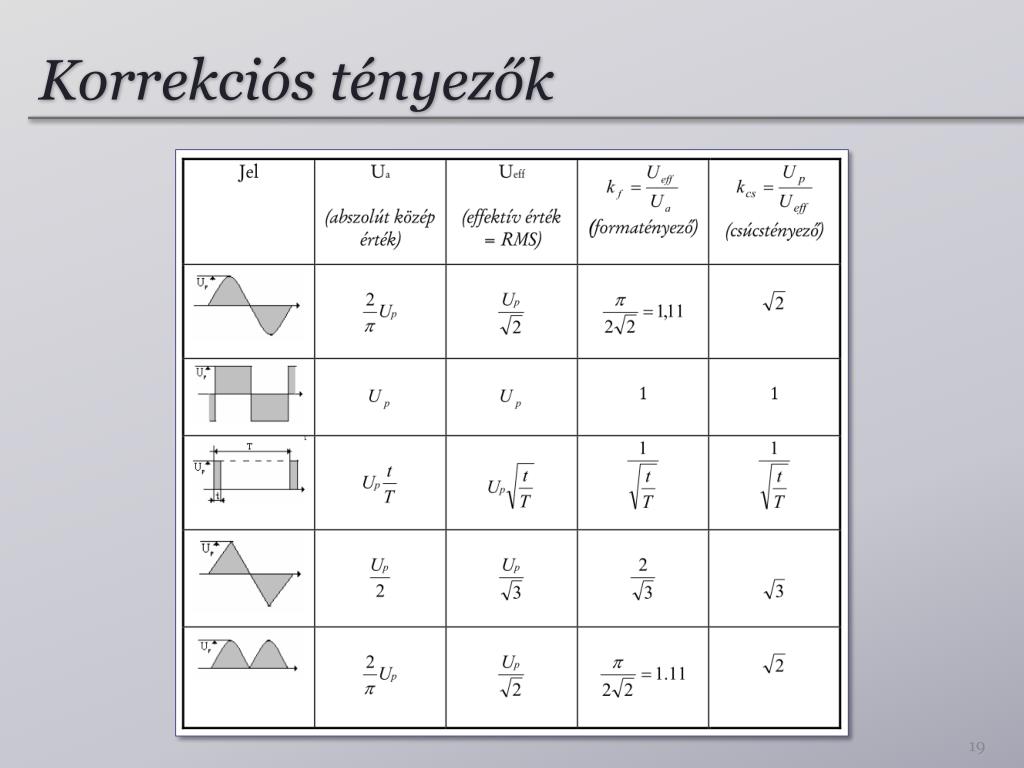

  19. Korrekciós tényezők

  20. Mérőkapcsolások

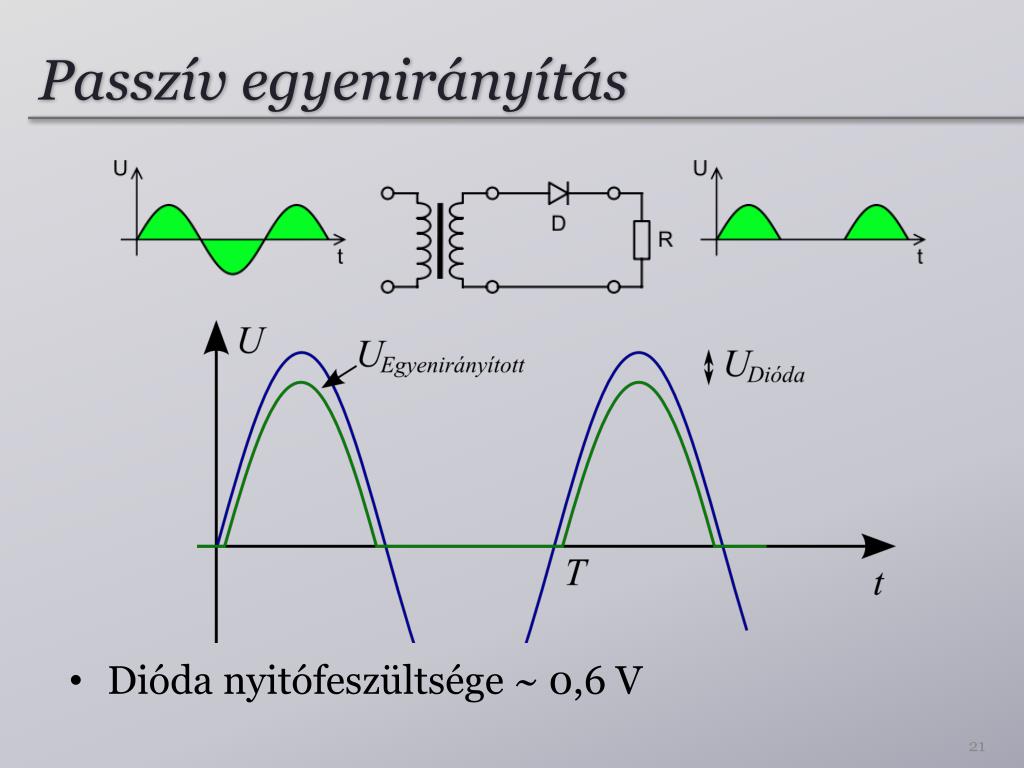

  21. Passzív egyenirányítás • Dióda nyitófeszültsége ~ 0,6 V

  22. Aktív egyenirányítás

  23. Kétutas aktív egyenirányítás

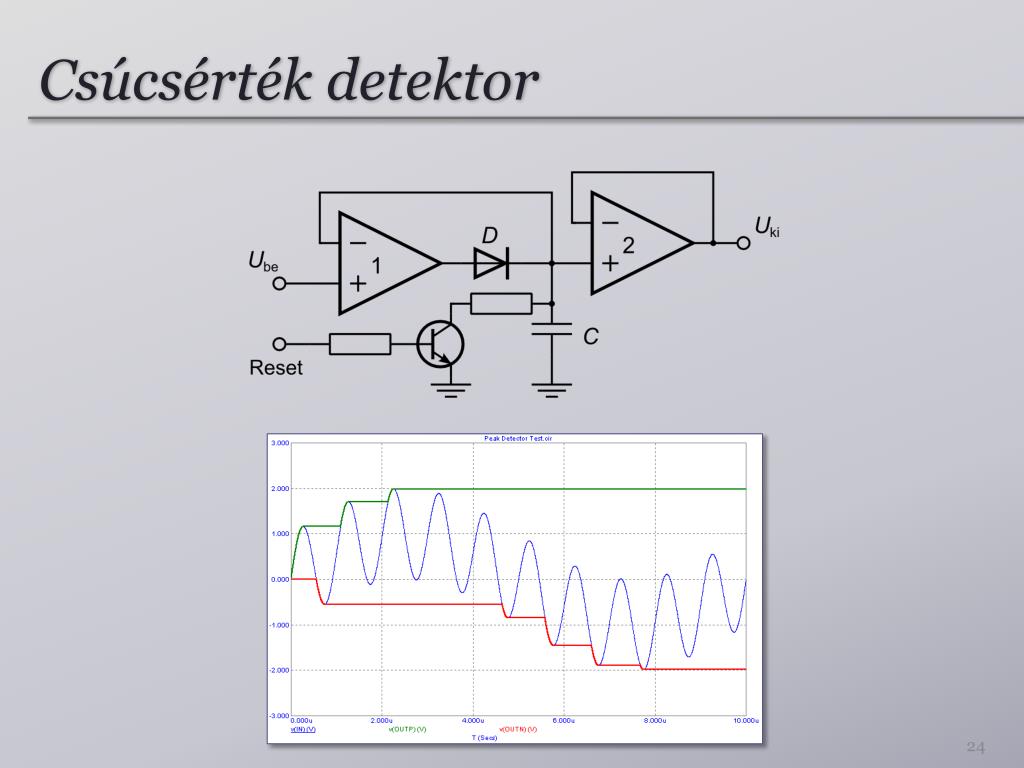

  24. Csúcsérték detektor

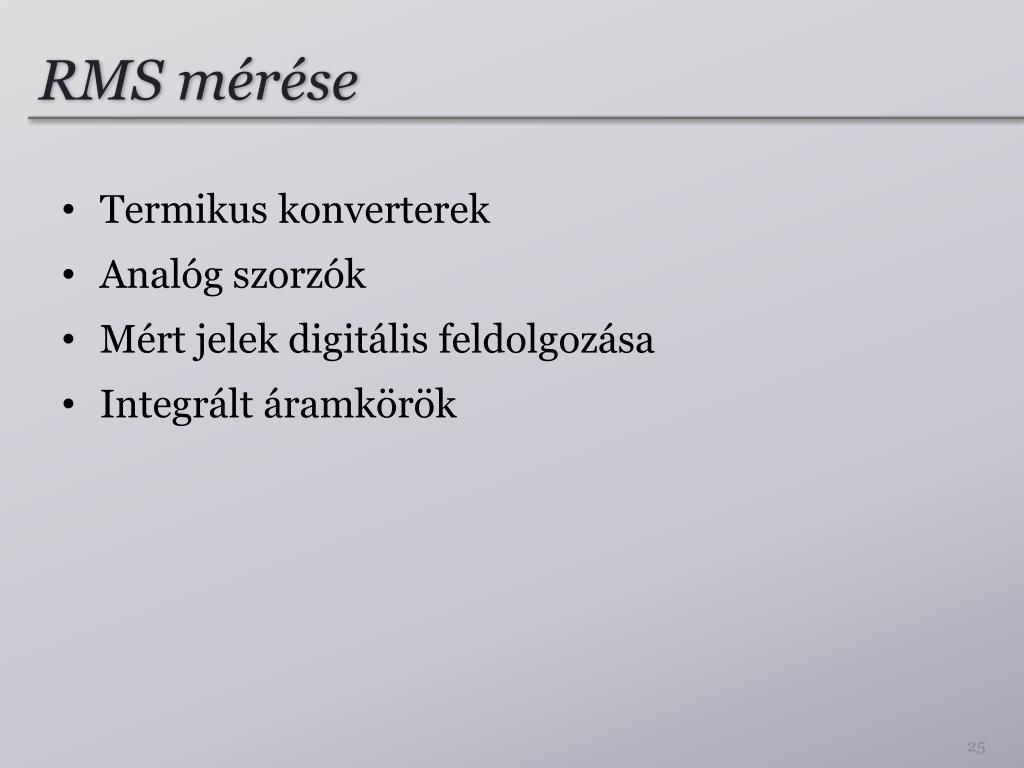

  25. RMS mérése • Termikus konverterek • Analóg szorzók • Mért jelek digitális feldolgozása • Integrált áramkörök

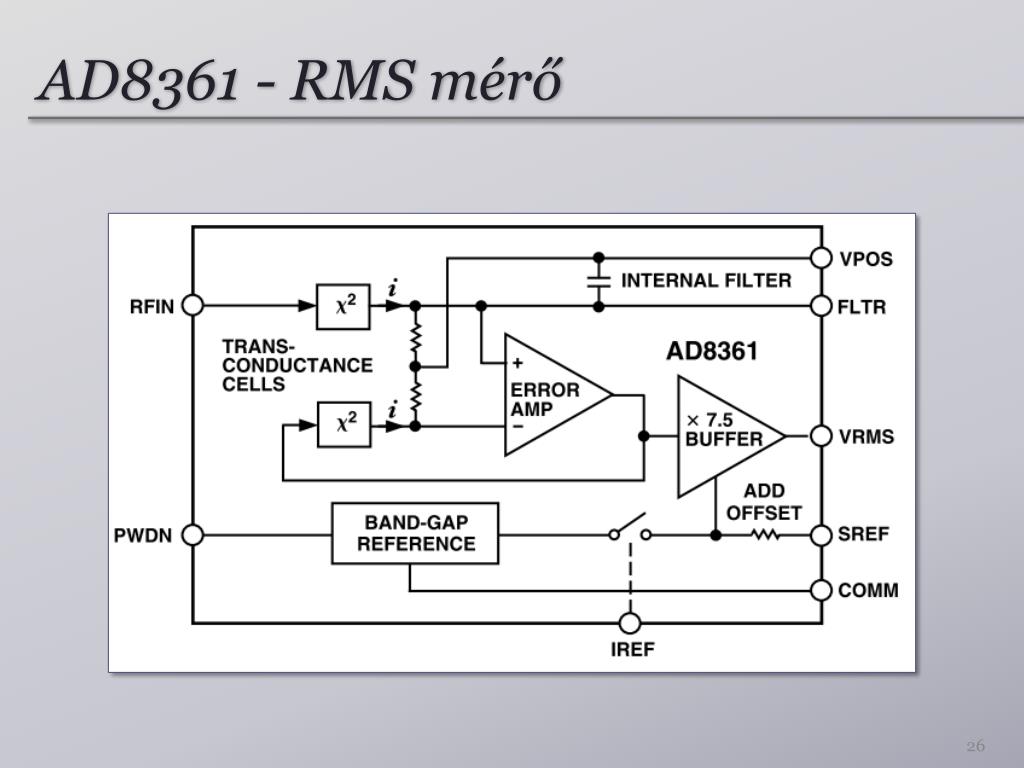

  26. AD8361 - RMS mérő

  27. Áramerősség mérése

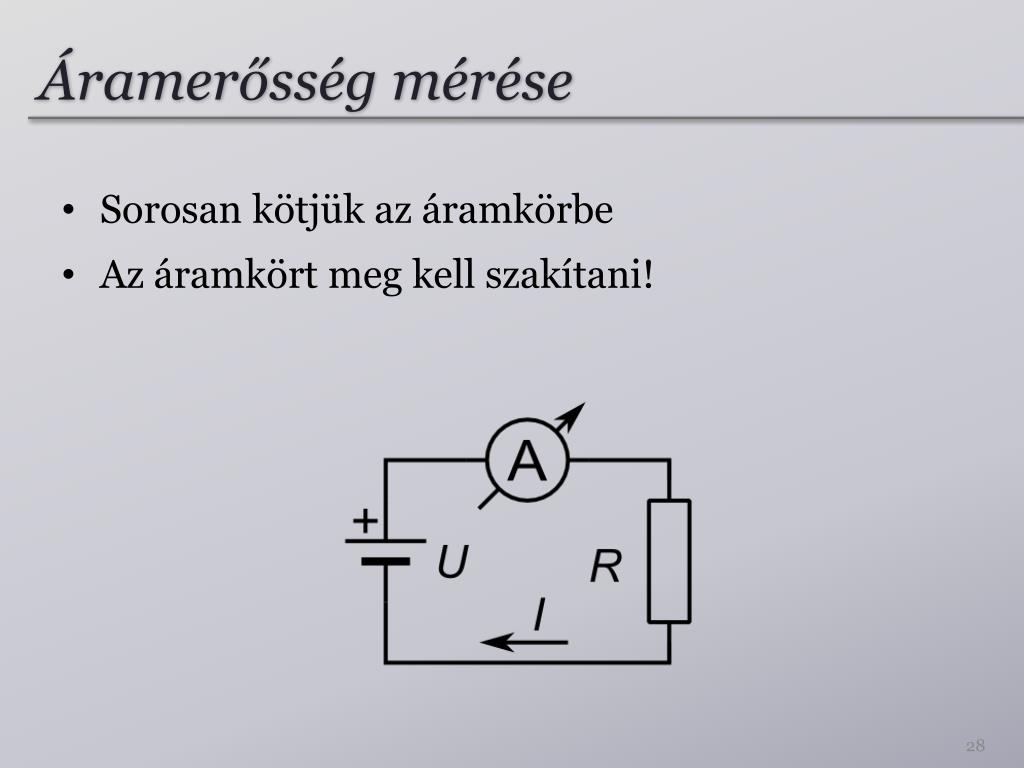

  28. Áramerősség mérése • Sorosan kötjük az áramkörbe • Az áramkört meg kell szakítani!

  29. Áramerősség-mérő belső ellenállása • Ideális áramerősség-mérő: jól vezetbelső ellenállása 0, a rajta eső feszültség 0 V • Reális áramerősség-mérő: véges belső ellenállásfeszültség esik az áramerősség-mérőn

  30. Áramerősség-feszültség konverzió • Ohm törvény alapján:

  31. További paraméterek

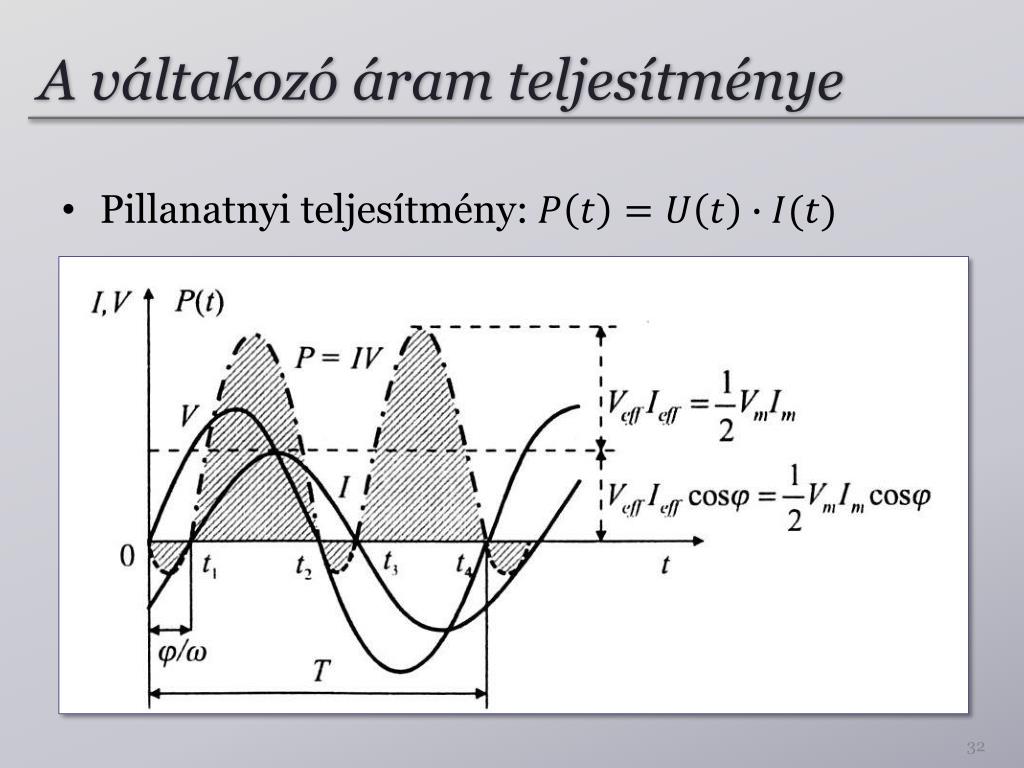

  32. A váltakozó áram teljesítménye • Pillanatnyi teljesítmény:

  33. Hatásos teljesítmény • A fogyasztó által felvett teljesítmény folyamatosan változik • Hatásos teljesítmény (átlagos teljesítmény): • : teljesítménytényező (ideális esetben = 1)

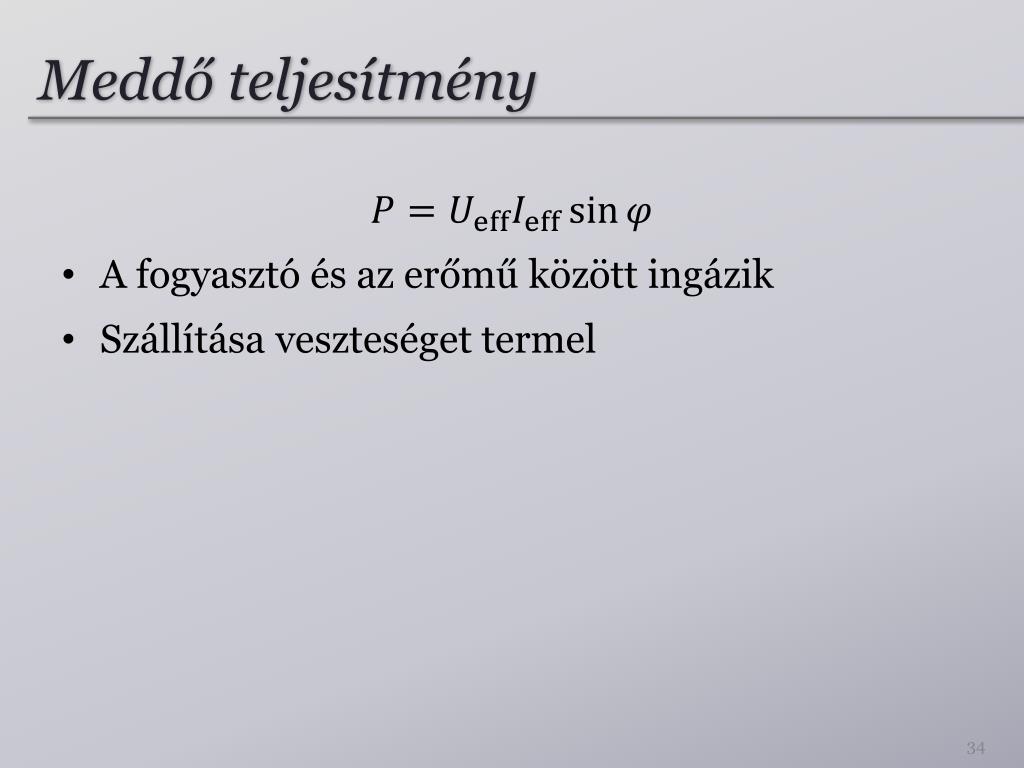

  34. Meddő teljesítmény • A fogyasztó és az erőmű között ingázik • Szállítása veszteséget termel

  35. 3 fázisú feszültség/áram • Nagyobb teljesítmények átvitele • Kb. konstans teljesítmény

  36. Fogyasztás mérése

  37. Frekvencia mérése – analóg elv • Feszültség – frekvencia konverzió • Bemenet → jelkondicionálás → rögzített idejű impulzusok → átlagolás

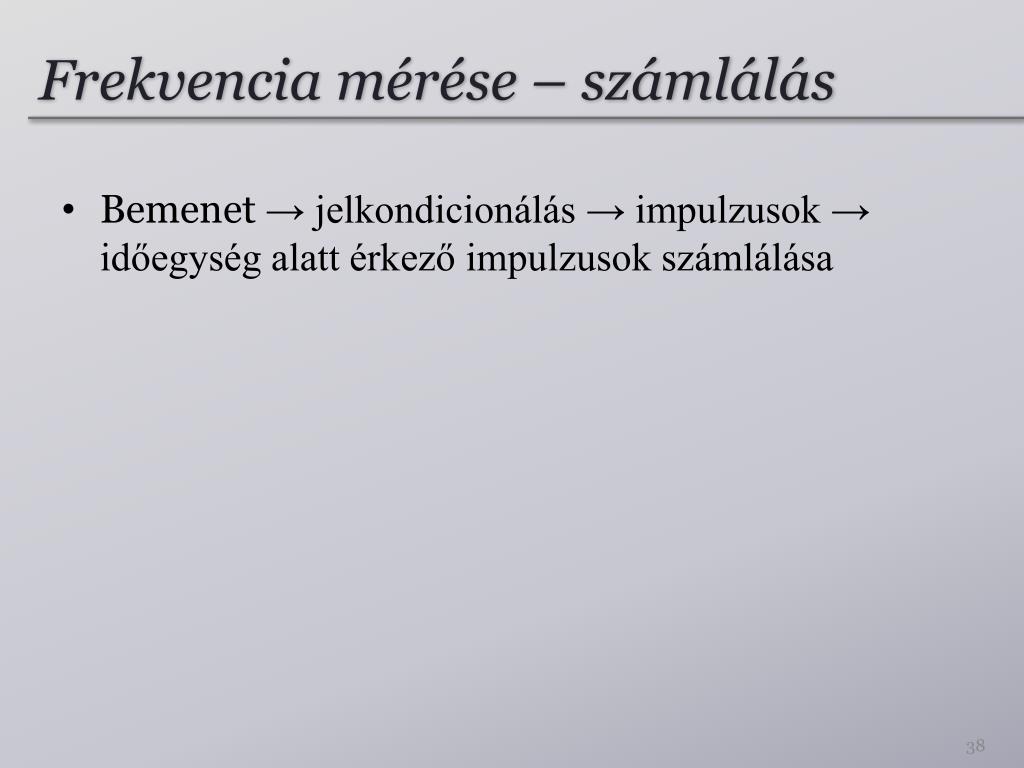

  38. Frekvencia mérése – számlálás • Bemenet → jelkondicionálás → impulzusok → időegység alatt érkező impulzusok számlálása

  39. Fáziskülönbség • Időkülönbség mérése • Fáziskülönbség → kitöltési tényező

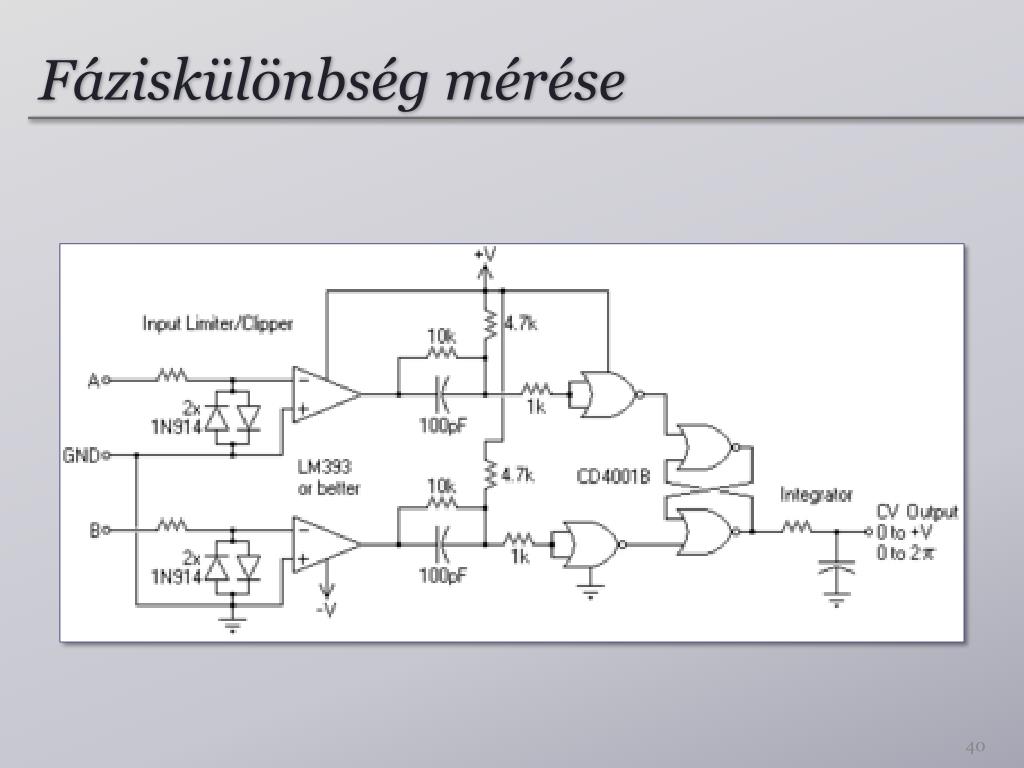

  40. Fáziskülönbség mérése

  41. Ellenállás mérése

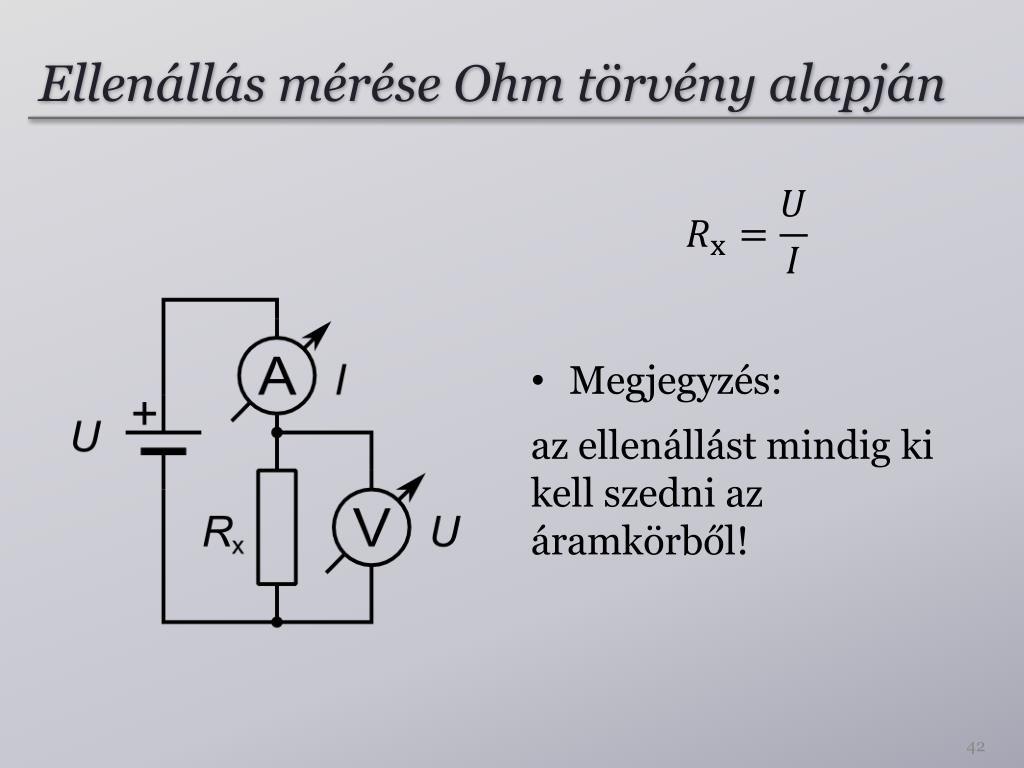

  42. Ellenállás mérése Ohm törvény alapján • Megjegyzés: az ellenállást mindig ki kell szedni az áramkörből!

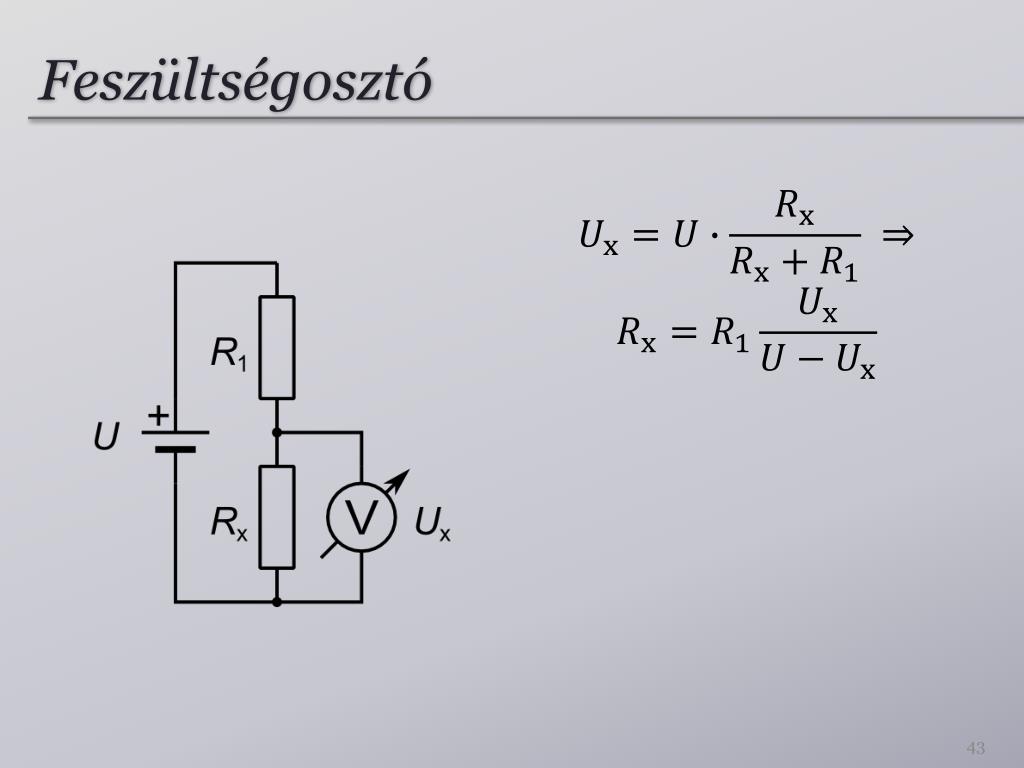

  43. Feszültségosztó

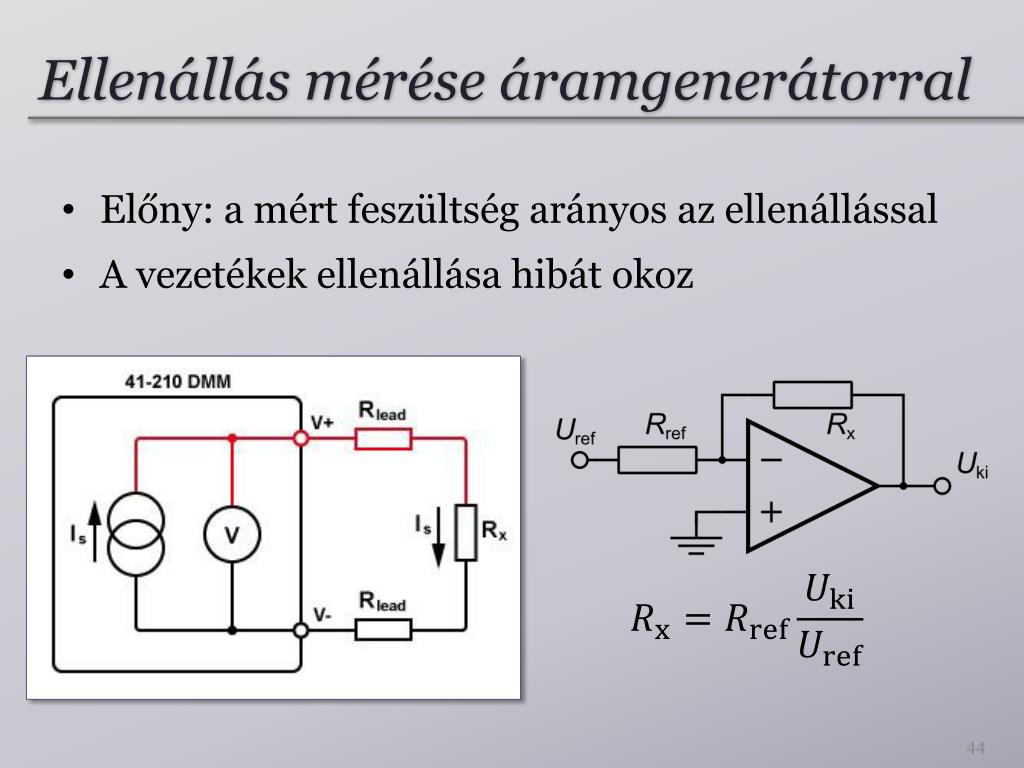

  44. Ellenállás mérése áramgenerátorral • Előny: a mért feszültség arányos az ellenállással • A vezetékek ellenállása hibát okoz

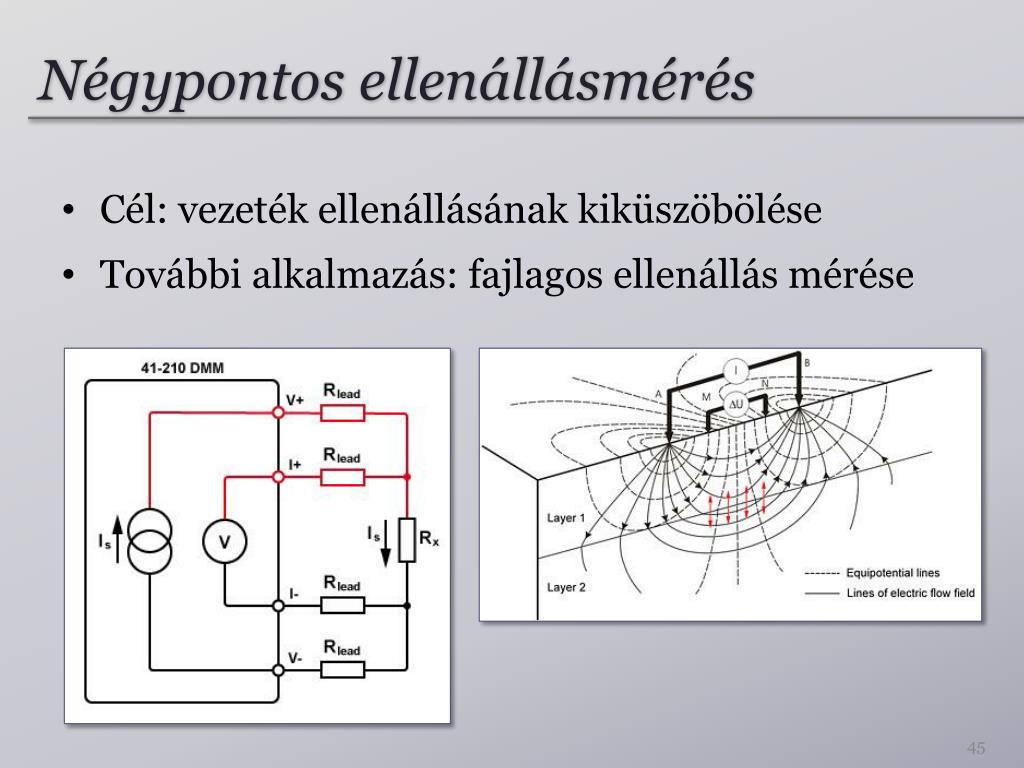

  45. Négypontos ellenállásmérés • Cél: vezeték ellenállásának kiküszöbölése • További alkalmazás: fajlagos ellenállás mérése

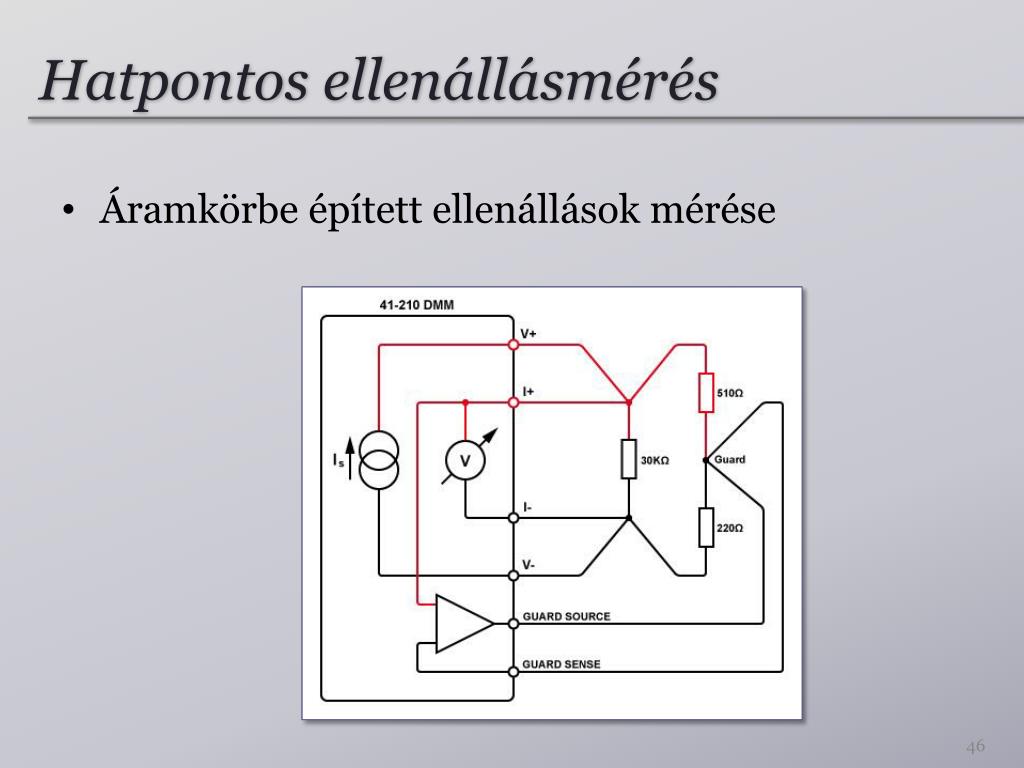

  46. Hatpontos ellenállásmérés • Áramkörbe épített ellenállások mérése

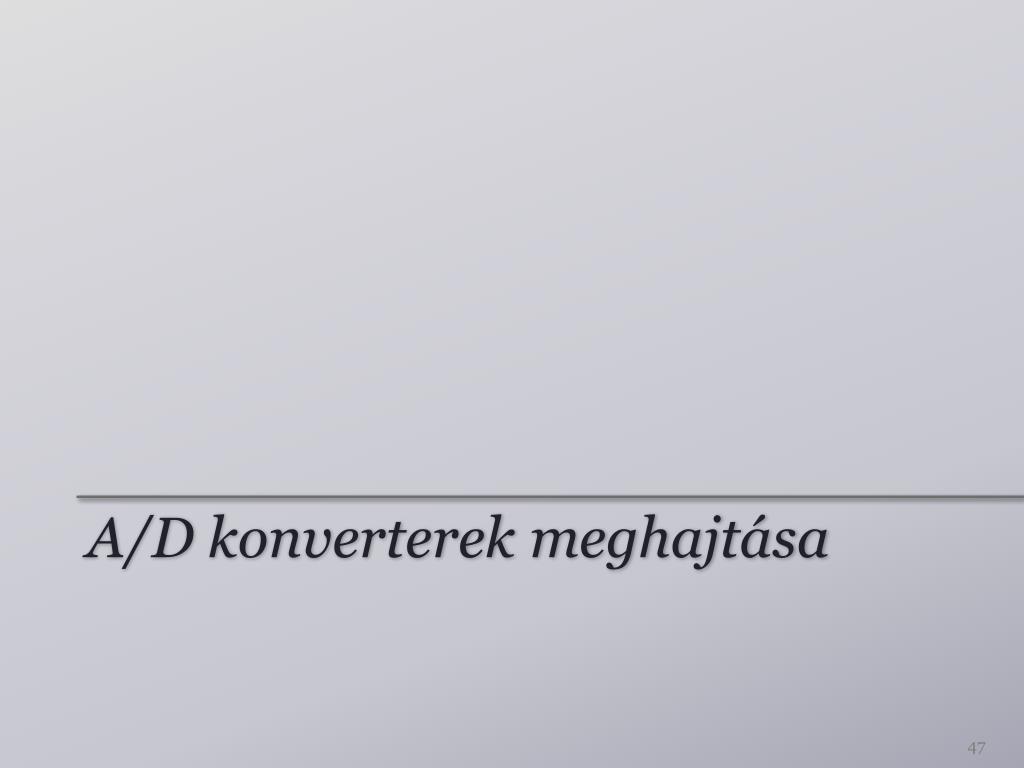

  47. A/D konverterek meghajtása

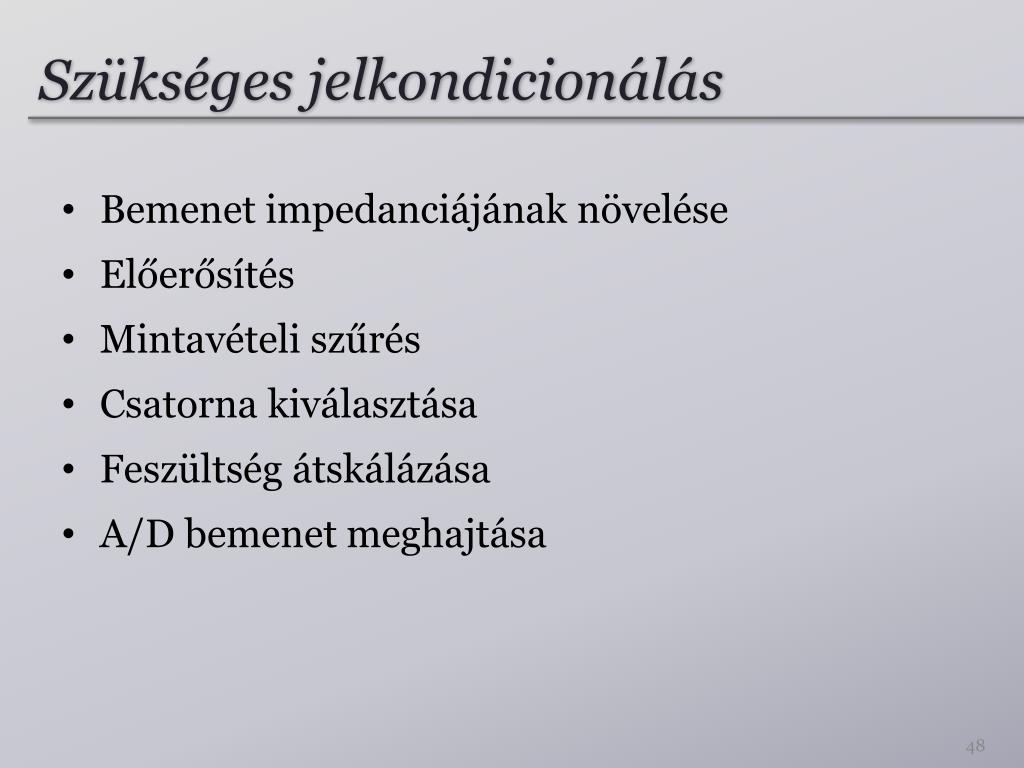

  48. Szükséges jelkondicionálás • Bemenet impedanciájának növelése • Előerősítés • Mintavételi szűrés • Csatorna kiválasztása • Feszültség átskálázása • A/D bemenet meghajtása

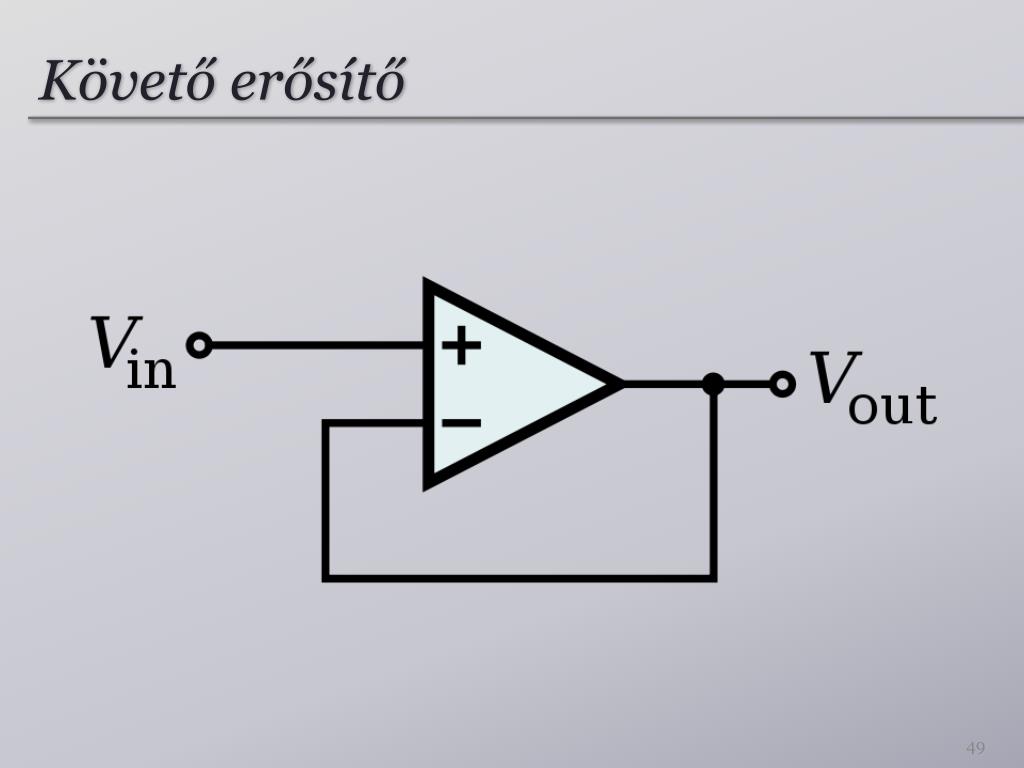

  49. Követő erősítő

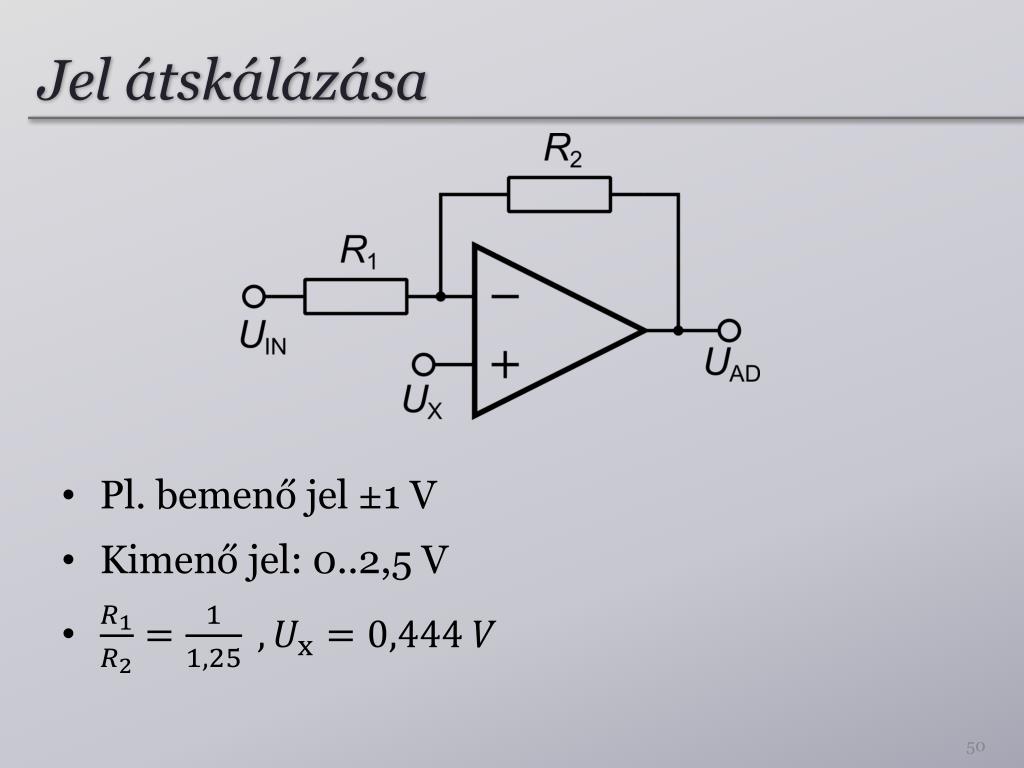

  50. Jel átskálázása • Pl. bemenő jel ±1 V • Kimenő jel: 0..2,5 V
