  1. ГК «Приборы&Автоматика» Ультразвуковая технология защиты теплообменников от образования накипи«РЕЗОНАНС» www.k-avtomatika.ru Тел./факс +7(495)988-0959

  2. Технология «РЕЗОНАНС» Создана новая технология, заключающаяся в определении для каждого конкретного теплообменника необходимой частоты ультразвуковых колебаний, наиболее эффективно предотвращающих образование твердых отложений и концентрации всей генерируемой преобразователем энергиина этой резонансной частоте. Технология наиболее эффективна в случае использования неумягченной воды(при производстве пищевых продуктови в горячем водоснабжении).

  3. 1. Увеличить коэффициент теплопередачи теплообменника. 2. Снизить затраты на периодическую очистку теплообменных поверхностей. 3. Обеспечить работоспособность теплооборудования при аварийном повышении жесткости используемой воды. Технология «РЕЗОНАНС» Применение ультразвуковойтехнологии позволяет:

  4. ХАРАКТЕР ТВЕРДЫХ ОТЛОЖЕНИЙНА ТЕПЛООБМЕННЫХ ПОВЕРХНОСТЯХ При повышении критических значений параметров процесса теплообмена (температуры греющей воды, температуры нагревающей воды, жесткости подаваемой воды и скорости подачи нагревающей воды) на теплообменной поверхности начинают появляться твердые отложения.

  5. Отложения могут формироваться в виде: ХАРАКТЕР ТВЕРДЫХ ОТЛОЖЕНИЙНА ТЕПЛООБМЕННЫХ ПОВЕРХНОСТЯХ • равномерной тонкой пленки; • локальных наростов; • чешуйчатых образований.

  6. В зависимостиот скорости накипеобразования , образовавшиеся за межремонтный период отложения могут уменьшить сечениев несколько раз. ХАРАКТЕР ТВЕРДЫХ ОТЛОЖЕНИЙНА ТЕПЛООБМЕННЫХ ПОВЕРХНОСТЯХ

  7. Противонакипная технология «Резонанс» реализуетсяна базе специально разработанной в серии АПУ «Акустик-Т», предназначенных для работыс магнитострикционными преобразователями ПМСИ-3, производства ОАО «НПО Московский радиотехнический завод»,в комплекте с прибором контроля ультразвуковых колебаний на теплообменной поверхности «Экотест-Т». Благодаря примененным технологическим режимам,устройство «Акустик-Т» превосходитпо эффективностиизвестные ультразвуковые установки «Волна». Противонакипное устройство «Акустик-Т»

  8. ФОРМА ИМПУЛЬСА УСКОРЕНИЯ Результат тестирования параметров генерируемых импульсов ускорения устройствами «Волна» и «Акустик-Т4» Ультразвуковая импульсная установка «ВОЛНА» Акустическое противонакипное устройство«АКУСТИК-Т4»

  9. МГНОВЕННЫЙ СПЕКТР ИМПУЛЬСА УСКОРЕНИЯ Результат тестирования параметров генерируемых импульсов ускорения устройствами «Волна» и «Акустик-Т4» Ультразвуковая импульсная установка «ВОЛНА» Акустическое противонакипное устройство«АКУСТИК-Т4»

  10. Преимущество АПУ «Акустик-Т4» по сравнениюс УИУ «Волна» достигает по: Результат тестирования параметров генерируемых импульсов ускорения устройствами «Волна» и «Акустик-Т4» • интегральной амплитуде импульса - в 2 раза; • концентрации энергии на заданной частоте - в 10 раз; • длительности импульса - в 8 раз. Кроме этого, воздействие на центры кристаллизации накипи по водной среде, дает возможность за счет конструктивных решений при размещении излучателей создать необходимый уровень ультразвука в месте образования отложений.

  11. Внедрение противонакипнойтехнологии «РЕЗОНАНС» После успешных лабораторных и промышленных испытанийв 1996 году началось внедрение разрабатываемой технологиив промышленность. Под руководством ВТИ была отработана промышленная технология и в 2000 году выпущен Руководящий документ РД 153-34.1-37.410-00 с рекомендациями по внедрению приборов.

  12. Внедрение противонакипнойтехнологии «РЕЗОНАНС» При проведениипромышленных испытанийжесткость расходной воды составлялаот 100 мкг-экв/л до 8000 мкг-экв/л,а температура – от 40 оС до 120 оС. В процессе испытаний технология была отработана для широкого класса теплообменников.

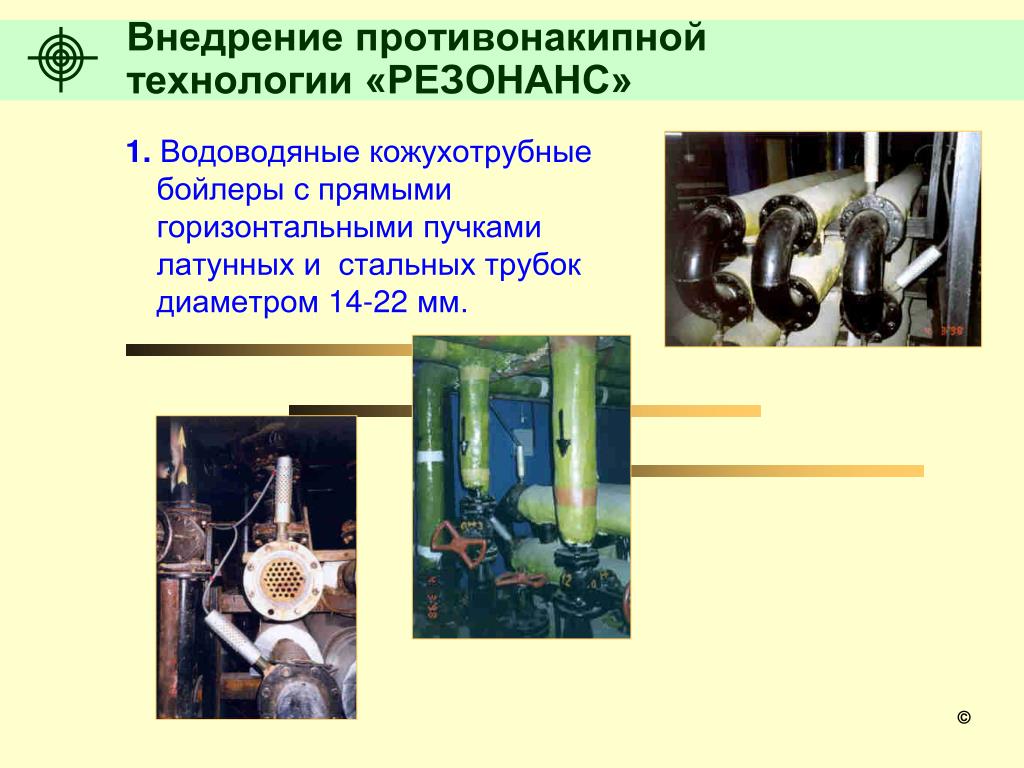

  13. 1. Водоводяные кожухотрубные бойлеры с прямыми горизонтальными пучками латунных и стальных трубок диаметром 14-22 мм. Внедрение противонакипнойтехнологии «РЕЗОНАНС»

  14. 2. Пароводяные кожухотрубные бойлеры с U-образными горизонтальными пучками латунных и стальных трубок диаметром 18 мм. Внедрение противонакипнойтехнологии «РЕЗОНАНС»

  15. 3. Пароводяные кожухотрубные бойлеры с прямым вертикальным пучком латунных трубокдиаметром 19 мм. Внедрение противонакипнойтехнологии «РЕЗОНАНС»

  16. 4. Паяные пластинчатые теплообменники с расходом от 8 до 20 куб.м./час. Внедрение противонакипнойтехнологии «РЕЗОНАНС»

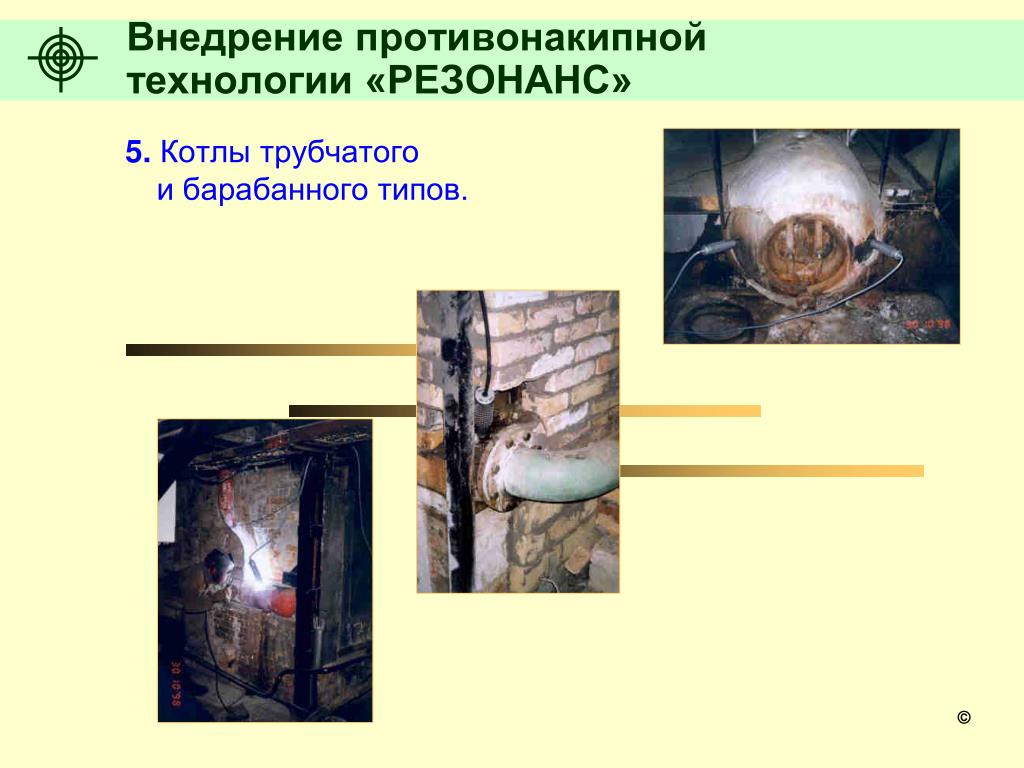

  17. 5. Котлы трубчатогои барабанного типов. Внедрение противонакипнойтехнологии «РЕЗОНАНС»

  18. 6. Деаэраторыатмосферного давления. Внедрение противонакипнойтехнологии «РЕЗОНАНС»

  19. Внедрение противонакипнойтехнологии «РЕЗОНАНС» В настоящее время технология используется более, чем на 200 объектах промышленности и ЖКХ. В течении 12 лет две установки успешно эксплуатируется на пластинчатых теплообменниках в ОАО МОЭК
